SUOMI

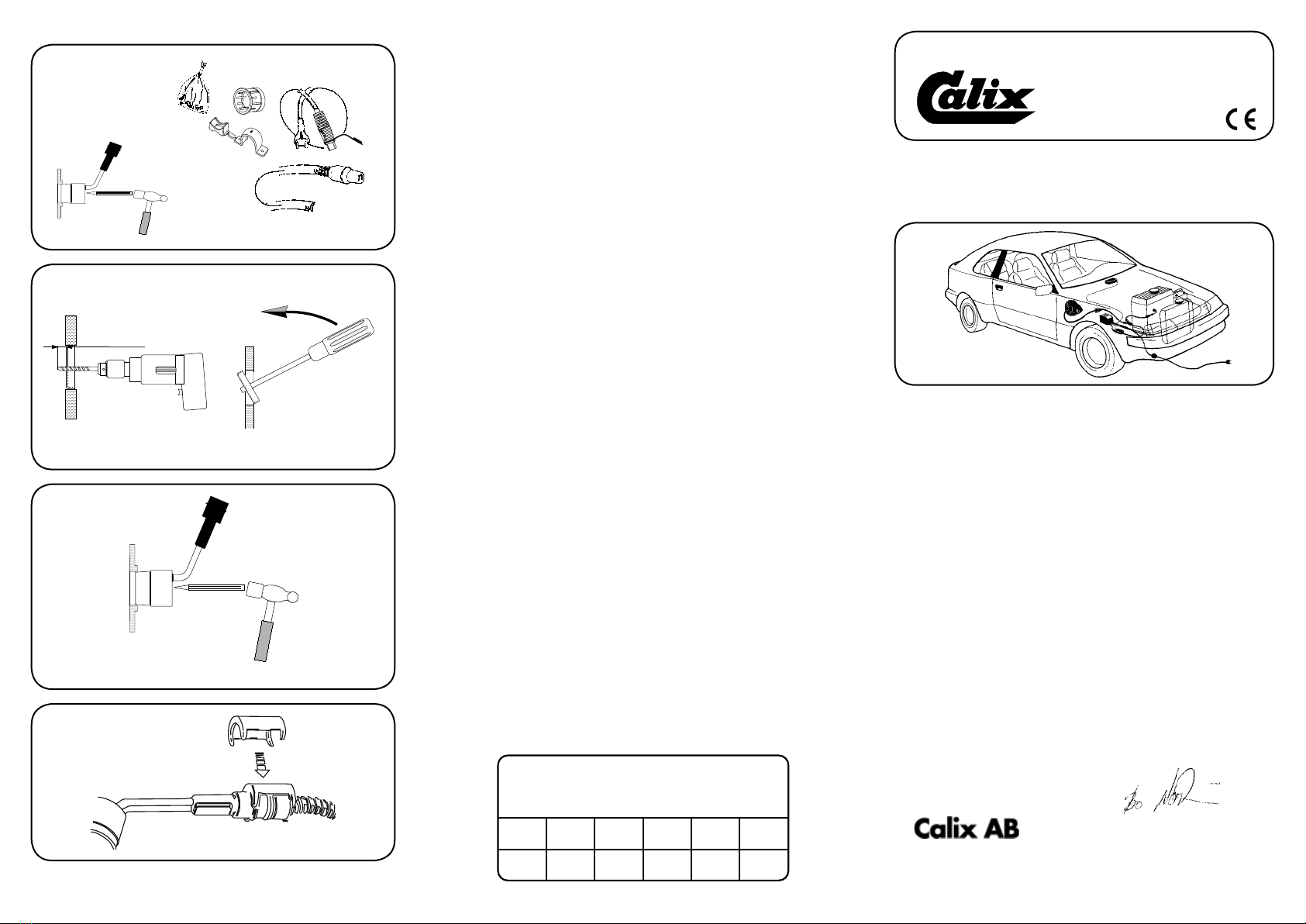

A. Tutustu asennusohjeesseen huolellisesti ja tarkista, että kaikki kohdassa
A, mainitut osat ovat mukana.Yleiskuvia, ei yksityiskohtaisia.
B. Lämmittimen asennus
1. Poistakaa jäähdyttäjänneste.

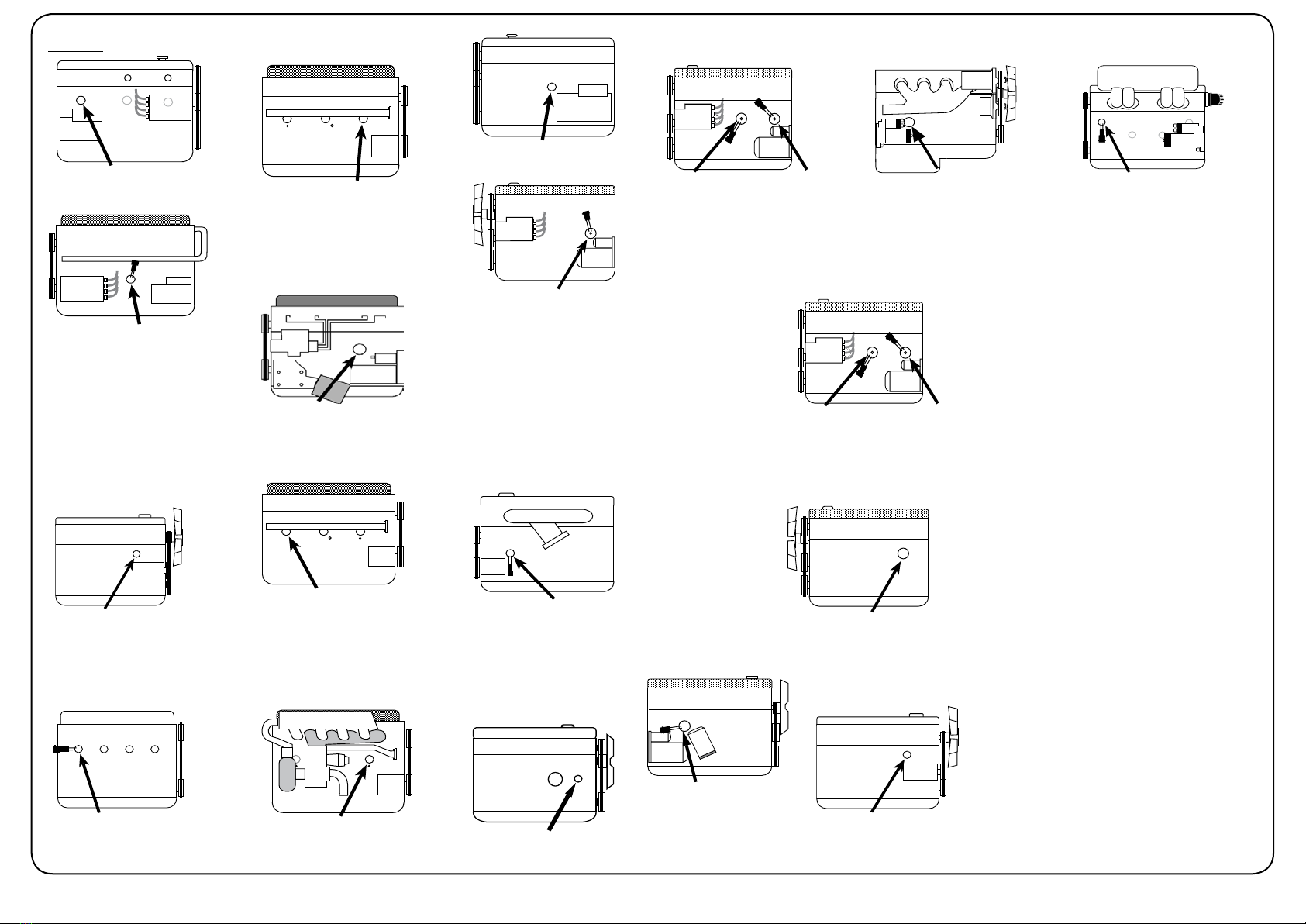

2. Poistakaa tiivistelevy, joka peittää kuvan osoittaman reiän. Tämän voi
sopivasti tehdä siten, että 8-10 mm reikä porataan keskelle levyä, joka
sen jälkeen taitetaan pois jollakin puikolla, kuva B.
3. Lämmittimen kaapeli pistokkeineen vedetään etupuskurista moottori-
tilaan ja moottorilämmittimeen.Työnnä pikallitäntä, joka on moottori-
lämmittimeen ja kaapelin välillä, kokonaan yhteen niin että O-rengas
tiivistää kunnolla.HUOM.Tiputa muutama pisara öljya O-renkaan päälle.
Tämä helpottaa kytkentää. On erittäin tärkeää että kytkentää tapahtuu
tällä tavalla.
4. Pankaa jotakin tiivisteainetta reikään ja elementtilaipalle. Asettakaa läm-
mitin reikään isolla vasaralla. Tätä ei pidä tehdä liian suurella voimalla,
lämmitin pysyy kuitenkin hyvin kiinni, kuva C.
5. Täytä jäähdytysjärjestelmä ja suorita ilmaus käyttöohjekirjan mukaisesti.
Käynnistä moottori ja tarkista mahdolliset vuodot..
C. Pistokytkimen asennus
1. Katso asennusohjet.
D. Koeajo
1. Tarkista jäähdytysnesteen määrä.
2. Varmistaudu siitä, että ilma poistuu jäähdytysjärjestelmästä.Vastus palaa
nimittäin hetkessä poikki, jos se joutuu ilman kanssa kosketuksiin.
3. Tarkista, ettei vuotoja tapahdu moottorin ollessa lämmin.
4. Kokeile lämmitintä yhdistämällä verkkojohto maadoitettun pistorasiaan.
Kuuluu pientä sirinää veden kiehuessa lämmittimen pinnassa.
E. Tärkeää
1. Käytä aina riittävää määrää pakkasnestettä.
2. Moottorilämmittimen saa liittää ainoastaan maadoitettuun pistorasiaan
ja on varmistettava että maadoituskosketus on hyvä moottorilämmit-timestä
ja rungosta maadoitettuun pistorasiaan.
3. Käytä ainoastaan Calix MS johtoa verkkovirran liittämiseksi.
4. Tutki kaapeli säännöllisesti vaurioiden sekä vanhenemisen suhteen.
Vaurioitunut kaapeli pitää vaihtaa välittömästi.
5. Mikään lämmittimen osista ei saa koskettaa moottorin lämpeneviä tai
liikkuvia osia. Etäisyys pakosarjaan vähintään 50 mm (koskee myös
turbolaitetta). Muissa tapauksissa on käytettävä lämmöneristettä.
6. Panssarikaapelit voidaan pidentää jatkokaapeleilla pikaliittimien avulla.
Tällöin onpakauksessa olevatkaapelikiinnikkeetkiinnitettävä liitoskohdan
molemmin puolin mahdollisimman lähelle pikaliitimiä.
F. Varoitus
Vastuselementti palaa poikki jos
•
lämmitin liitetään sähköjärjestelmään, jonka jännite on jaksottaista.
• jäähdytysneste on likaista
• jäähdytysnestettä ei ole tarpeeksi
• jäähdytysjärjestelmässä on ilmaa tai jääsohjoa
• jäähdyttäjän tiivistysainetta käytetään.
Näissä tapauksissa takuu ei ole voimassa.
M5T 163
M5T 163
DEUTSCH
A. Einbauhinweise sorgfältig durchlesen. Sämtliche Details inclusive Zube-
hör laut Pkt A kontrollieren. Nur zur Übersicht - keine Wiedergabe von
Einzel-heiten.
B. Einbau des Heizelementes
1. Kühlwasser ablassen.
2. Verschluß der Bohrungim Motorblockherausnehmen,Bild.DazueinLoch
von 8-10 mm in der Mitte derVerschluß bohren. Danach mit schmalem
Werkzeug (Dorn) wegbrechen, Bild B.
3. Einbaukabel (mit Anbaustecker) von außen in den Motorraum ziehen.
Steck-verbindung von Heizung und Kabel bis zum Anschlag ineinan-
derschieben O-Ring muß völlig dichtschließen. Zu beachten: Etwas Öl
auf den O-Ring geben. Die Zusammenkupplung wird dann erleichtert.
Verbindung muß unbedingt auf diese Weise hergestellt werden.
4. Dichtungsmittel im Loch und an dem Elementflansch anbringen. Heizpa-
troneeinführen.MiteinemWerkzeug(Dorn)imMittedesElementflansches
angebracht die Heizpatrone in das Loch mit Hammer eintreiben. Zu viel
Kraftdarf nicht verwendetwerden!Der Heizer wirdjedoch festangebracht,
Bild C.
5. Wasser einfüllen und Kühlsystem lüften. Hinweise der Kfz-Betriebsan-
leitung beachten. Motor laufen lassen und Einbaustelle auf Dichtigkeit
prüfen.
C. Einbau des steckers
1. Siehe mitgelieferte montageanleitung.
D. Probelauf
1. Kühlwasserniveau kontrollieren.
2. Kühlsystem sorgfältig entlüften, da Heizpatrone sonst durchbrennen
kann.
3. Dichtheit, auch bei warmen Motor überprüfen.
4. Nureine geerdete Steckdoseverwenden.Steckverbindungenüberprüfen.
Funktion des Gerätes kontrollieren - beim Heizvorgang kann ein leichtes
Siedegeräusch vernommen werden.
E. Wichtig
1. Immer ausreichend Frostschutzmittel beimischen.
2. Motorheizer nur an eine geerdete Steckdose anschliessen. Der Mantel
der Motorheizung, die Karosserie und der Schutzleiter der Steckdose
müssen unbedingt leitend miteinander verbunden sein.
3. Nur Calix MS Kabel für Anschluss ans Netz verwenden.
4. DasKabelregelmäßigaufBeschädigungenoderAlterungserscheinungen
kontrollieren. Ein beschädigtes Kabel muß sofort ausgetauscht werden.
5. InstallationsteiledürfenMotorenteile,dieerwärmtwerdenoderinbewegung
sind, nicht berühren. Der Abstand zum Auspuffsystem soll mindestens
50 mm (auch bei Turbo-Aggregat) betragen - sonst den Calix Strahlungs-
schutz verwenden.
6. Einbaukabel und eventuelle Verbindungskabel müssen dicht neben den
Verbindungsstecker mit den mitgelieferten Klammer befestigt werden.
F. Warnung
Abbrennen des Heizelementes (des Widerstandsdrahtes) kann erfolgen
bei
• Heizer an stossartige (pulsierende) Spannung angeschlossen wird
• unsauberer Kühlüssigkeit
• ungenügender Kühlwassermenge
• nicht entlüftetem Kühlwassersystem
• Verwendung von Kühlerzement
In diesen Fällen kann keine Garantileistung erfolgen.
ENGLISH
A. Read the assembly instructions carefully. Check that all parts and fittings
illustrated under ”A” are included. Survey view only, without detailed
reproduction.
B. Installation of the heater
1. Drain the coolant.
2. Remove the frost plug which covers the hole as shown in the figure.This
can be done by drilling an 8-10 mm hole in the middle of the plug and
then prising it out with a drift or similare, figure B.
3. Pull the cable with socket for the engine heater into the engine compart-
ment. Press the plug-in connection between the engine heater and cable
fully together so that the O-ring seals properly and there is no gap. Apply
a few drops of oil on the O-ring.The connection can then be made easier.
It is very important that connection is made this way.
4. Apply a little sealing compound in the hole and on the heater flange.Insert
the heater into the hole with a hammer. Do not use too much force as the
heater fits firmly in any case, figure C.
5. Fil up with coolant and vent the cooling system, see the instruction book.
Run the engine and check that there is no leakage.
C. Fitting of lead-in
1. See separate mountinginstruction.
D. Test-running
1. Check that the cooling system is full of coolant.
2. Make sure that all air has been removed from the cooling system as the
heater element will immidiately burn out if surrounded by air.
3. Check that all seals are tight even with the engine warm.
4. Check the heater by connecting it to an earthed point. A low sizzling
noise will be heard when the water on the surface of the heater element
boils.
E. Important
1. Always use anti-freeze in the cooling system.
2. The engine heater must only be connected to an earthed point.There must
always be a continuous internal earth connection running from the engine
heater casing through the body and right up to the earthed point.
3. Use only Calix MS kabel for connection to the mains network.
4. Inspect the cable periodically for damage or ageing. A damaged cable
must be replaced without delay.
5. No parts of the installation must be allowed to come into contact with
moving or hot parts of the engine.The distance to all parts of the exhaust
system must be at least 50 mm (2”). (Also applicable for the turbo unit if
any.) Otherwise Calix Heat Shield must be used.
F. Warning
The heater element can be burnt out if:
• the heater is connected to intermittent (pulsating) voltage
• the coolant is dirty
• there is insufcient coolant
• there is air in the system
• there is sludge in the cooling system
• radiator cement is added to the coolant
In such cases the warranty is not valid.
SVENSKA
A. Läs igenom monteringsanvisningen noggrant och i sin helhet. Kontrol-
lera att samtliga ingående detaljer enligt punkt A finns. Översiktsbilder,
ej detaljåtergivna.
B. Montering av värmaren
1. Tappa ur kylvätskan.
2. Demontera tätningsbrickan som täcker det hål som utvisas på bild.Detta
kan utföras genom att ett 8-10 mm hål borras mitt i brickan som därefter
brytes bort med en dorn el. dyl., bild B.
3. Kabeln med intaget dras in i motorrummet till motorvärmaren. Skjut ihop
snabbkopplingen mellan motorvärmare och kabel helt i botten så att
O-ringen tätar ordentligt och inget mellanrum kvarstår. OBS! Anbringa
några droppar olja på O-ringen. Detta underlättar sammankopplingen.
Det är mycket viktigt att kopplingen utföres på detta sätt.
4. Anbringa något tätningsmedel i hålet och på elementflänsen. Stick in
värmaren i hålet. Placera en dorn i centrum på elementflänsen och driv
in värmaren i hålet (3-4mm) med en hammare. Bruka inte alltför stor
kraft, värmaren sitter stadigt fast ändå. Bild C.
5. Fyll på kylvätska och lufta ur kylsystemet. Se instruktionsboken. Kör
motorn och kontrollera att inget läckage förekommer.
C Montering av apparatintag
1. Se separat bifogad monteringsinstruktion.
D. Provkörning
1. Kontrollera att det finns tillräckligt med kylvätska.
2. Försäkra Dig om att all luft avlägsnats från kylsystemet eftersom mot-
ståndselementen brinner av omedelbart om det hamnar i luft.
3. Kontrollera tätningar även med varm motor.
4. Kontrollera värmaren genom att koppla den till ett jordat uttag. Ett svagt
sjudande hörs när vattnet kokar på värmeelementets yta.
E. Viktigt
1. Använd alltid frostskyddsvätska i kylsystemet.
2. Motorvärmaren får endast anslutas till jordat uttag.Det måste alltid tillses
attdeninvändigajordförbindelsenärgenomgåendefrånmotorvärmarens
hölje, karosseriet, och ända fram till det jordade uttaget.
3. Använd endast Calix MS kabel för anslutning till elnätet.
4. Undersök sladden regelbundet med avseende på skador eller åldring.
Skadad sladd måste omedelbart bytas.
5. Inga delar av installationen får beröra sådana motordelar som uppvärms
eller är i rörelse. Avståndet till avgassystemet ska vara minst 50 mm.
(Gäller även turboaggregat.) Använd annars Calix Strålningsskydd.
6. Dåskarvningskermedhjälpavsnabbkopplingsdonskallmetallslangarna
med kopplingsledningarna fixeras med de medföljande klämmorna så
tätt intill snabbkopplingsdonet som möjligt.
F. Varning
Avbrott kan ske i värmeelementet om
• värmaren ansluts till intermittent (pulserande) spänning
• kylvätskan är smutsig
• kylvätskan nns i otillräcklig mängd
• det nns luft i systemet
• det nns issörja i kylsystemet
• kylarcement användes.
Garantin är ej i kraft i dessa fall.
