Calix MVP 995 User manual

= Motortyp
J= Moottorityyppi
= Engine model
medlem av
member of
mitglied von
medlem av
member of
mitglied von
Part no. 2201391
Calix AB
PO-Box 5026
SE-630 05 Eskilstuna
Sweden
Phone:
[phone]
Support:
[phone]
Fax:
[phone]
E-mail:
[email protected]
E-mail:
[email protected]
Internet:
www.calix.se
MONTERINGSANVISNING
ASENNUSOHJEET
ASSEMBLY INSTRUCTIONS
EINBAUHINWEISE
TYP MVP 995
EFFEKT: 250W / 230V ~
22.07.13.
IP46
MVP 995
MITSUBISHI
Space Star 1.2 CVT 2020- J3A92
4
7
6
3
12
11
21
8
9
10
5
5

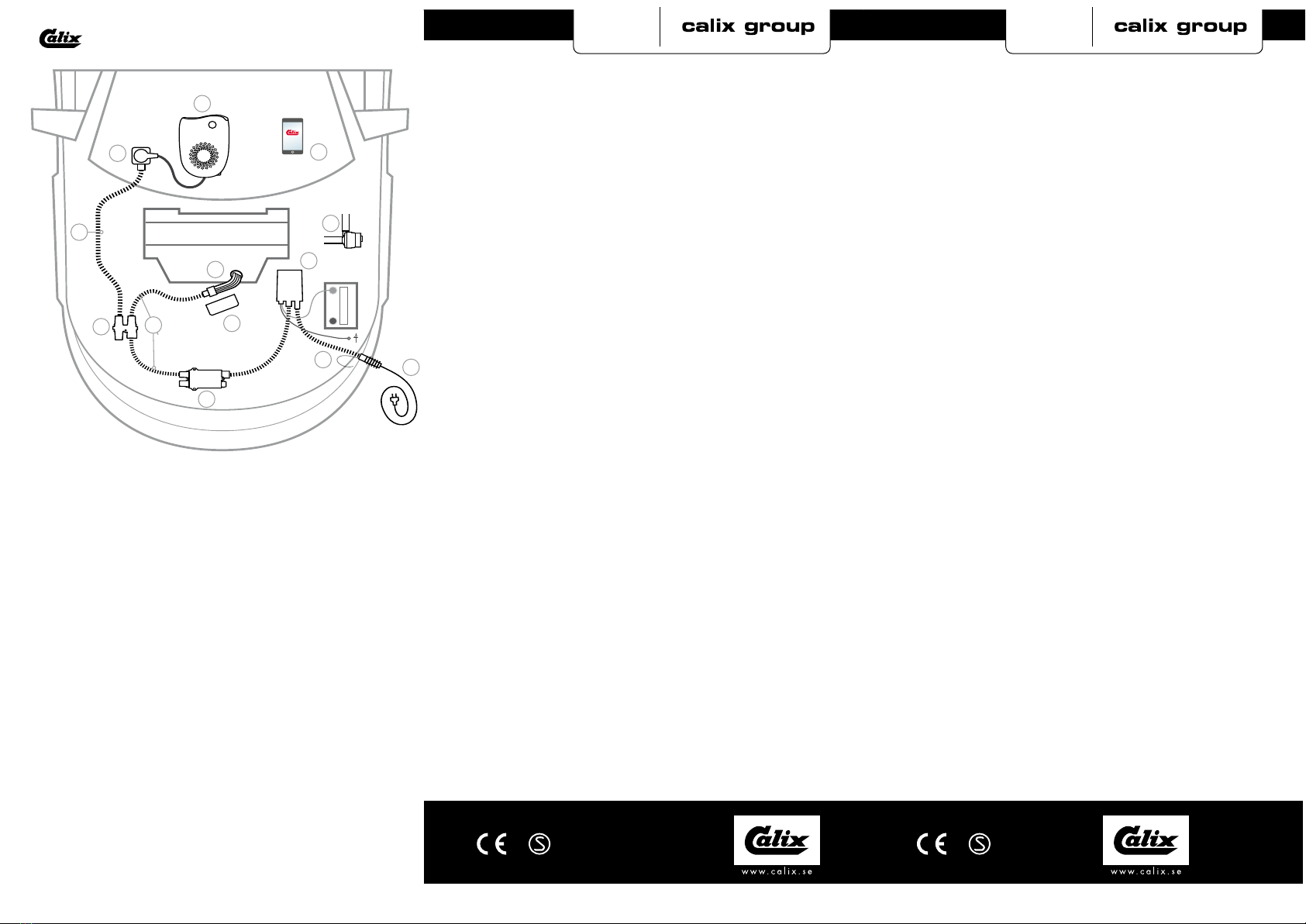

1 Anslutningssladd MS
Liitäntäjohto / Connecting
cable / Anschlusskabel
2 Intagskabel MK
Elementtikaapeli / Inlet
cable / Einbaukabel
3 Batteriladdare BL
Akkulaturi / Battery Charger
/ Batterielader
4 Bluetooth relä
Bluetooth rele / Bluetooth
relay / Bluetooth Relais
5 Skarvkabel
Jatkokaapeli / Extension
cable / Verlängerungskabel
6 Grenuttag
Haaroituspistorasia / Multi-
ple socket / Verteilerstück
7 Motorvärmare
Vastusosa / Engine heater /
Motorvor-wärmer
8 Kupévägguttag
Sisätilapistorasia / Cab
wall socket / Heizlüfter-
Steckdose
9 Kupévärmare
Sisätilanlämmitin / Cab
heater / Heizlüfter
10 App för Calix timer
Calix-timer applikaatio /
Application for Calix timer /
App für Calix Timer
11 Strålningsskydd
Lämpöeriste / Heat Shield /
Hitzeschutz
12 Pump
Pumppu / Pump / Pumpe
SVENSKA
A. Läs igenom monteringsanvisningen noggrant och i sin helhet. Kontrollera att
samtligaingåendedetaljerenligtbildInns.Översiktsbilder, ej detaljåtergivna.

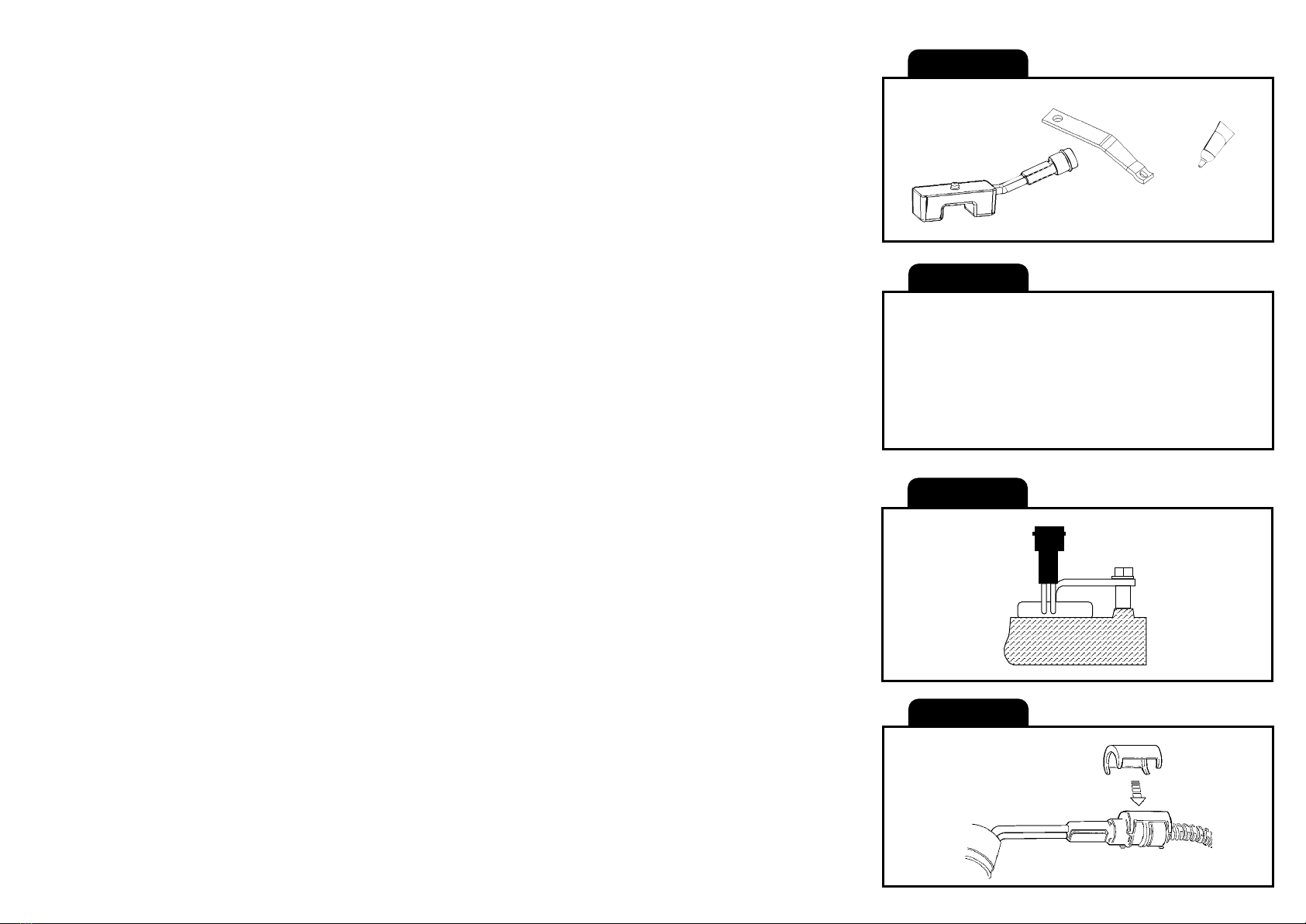

B. Montering av värmaren
1. Rengör noga där värmaren ska sitta på motorn.
2. Applicera den värmeledande pastan i ett jämnt skikt över den del av
vämarkroppen som är i kontakt med motorn. Placera värmaren på motorn
och spänn fast värmaren med bifogde monteringsdetaljer, se bild.
3. Kabeln med intaget dras in i motorrummet till motorvärmaren. Skjut ihop
snabbkopplingenmellan motorvärmare ochkabel helt i botten så att O-ringen
tätar ordentligt och inget mellanrum kvarstår. OBS! Anbringa några droppar
olja på O-ringen. Detta underlättar sammankopplingen. Det är mycket viktigt
att kopplingen utföres på detta sätt.
CMontering av apparatintag
1. Se separat bifogad monteringsinstruktion.
Viktigt
1. Motorvärmaren får endast anslutas till jordat uttag. Det måste alltid tillses
att den invändiga jordförbindelsen är genomgående från motorvärmarens
hölje, karosseriet, och ända fram till det jordade uttaget.
2. Använd endast Calix MS kabel för anslutning till elnätet.
3. Undersöksladdenregelbundet med avseende på skadorelleråldring. Skadad
sladd måste omedelbart bytas.
4. Inga delar av installationen får beröra sådana motordelar som uppvärms
eller är i rörelse. Avståndet till avgassystemet ska vara minst 50 mm. (Gäller
även turboaggregat.) Använd annars Calix Strålningsskydd.
5. Då skarvning sker med hjälp av snabbkopplingsdon skall metallslangarna
med kopplingsledningarna xeras med de medföljande klämmorna så tätt
intill snabbkopplingsdonet som möjligt.
Observera
Motorvärmarystemet skall vara fackmannamässigt installerat.
Fästet skall pressa värmaren mot motorn så att den sitter fast och har största
möjliga kontaktyta.
Vid osäkerhet angående installationen, kontakta er Calix återförsäljare.
Den senaste versionen av denna manual nns att hämta på vår hemsida.
För våra produkter lämnar vi garanti som omfattar fabrikations- och mate-
rialfel. Se vår hemsida för mer information, www.calix.se.
Varning
Avbrott kan ske i värmeelementet om
• värmaren ansluts till intermittent (pulserande) spänning
Garantin är ej i kraft i dessa fall.
I
II
III
IV

= Motortyp
J= Moottorityyppi
= Engine model
medlem av
member of
mitglied von
medlem av
member of
mitglied von
Part no. 2201391
Calix AB
PO-Box 5026
SE-630 05 Eskilstuna
Sweden
Phone:
[phone]
Support:
[phone]
Fax:
[phone]
E-mail:
[email protected]
E-mail:
[email protected]
Internet:
www.calix.se
MONTERINGSANVISNING
ASENNUSOHJEET
ASSEMBLY INSTRUCTIONS
EINBAUHINWEISE
TYP MVP 995
EFFEKT: 250W / 230V ~
22.07.13.
IP46
MVP 995
MITSUBISHI
Space Star 1.2 CVT 2020- J3A92
4
7
6
3
12
11
21
8
9
10
5
5
1 Anslutningssladd MS
Liitäntäjohto / Connecting
cable / Anschlusskabel
2 Intagskabel MK
Elementtikaapeli / Inlet
cable / Einbaukabel
3 Batteriladdare BL
Akkulaturi / Battery Charger
/ Batterielader
4 Bluetooth relä
Bluetooth rele / Bluetooth
relay / Bluetooth Relais
5 Skarvkabel
Jatkokaapeli / Extension
cable / Verlängerungskabel
6 Grenuttag
Haaroituspistorasia / Multi-
ple socket / Verteilerstück
7 Motorvärmare
Vastusosa / Engine heater /
Motorvor-wärmer
8 Kupévägguttag
Sisätilapistorasia / Cab
wall socket / Heizlüfter-
Steckdose
9 Kupévärmare
Sisätilanlämmitin / Cab
heater / Heizlüfter
10 App för Calix timer
Calix-timer applikaatio /
Application for Calix timer /
App für Calix Timer
11 Strålningsskydd
Lämpöeriste / Heat Shield /
Hitzeschutz
12 Pump
Pumppu / Pump / Pumpe
SVENSKA
A. Läs igenom monteringsanvisningen noggrant och i sin helhet. Kontrollera att
samtligaingåendedetaljerenligtbildInns.Översiktsbilder, ej detaljåtergivna.
B. Montering av värmaren
1. Rengör noga där värmaren ska sitta på motorn.
2. Applicera den värmeledande pastan i ett jämnt skikt över den del av
vämarkroppen som är i kontakt med motorn. Placera värmaren på motorn
och spänn fast värmaren med bifogde monteringsdetaljer, se bild.
3. Kabeln med intaget dras in i motorrummet till motorvärmaren. Skjut ihop
snabbkopplingenmellan motorvärmare ochkabel helt i botten så att O-ringen
tätar ordentligt och inget mellanrum kvarstår. OBS! Anbringa några droppar
olja på O-ringen. Detta underlättar sammankopplingen. Det är mycket viktigt
att kopplingen utföres på detta sätt.
CMontering av apparatintag
1. Se separat bifogad monteringsinstruktion.
Viktigt
1. Motorvärmaren får endast anslutas till jordat uttag. Det måste alltid tillses
att den invändiga jordförbindelsen är genomgående från motorvärmarens
hölje, karosseriet, och ända fram till det jordade uttaget.
2. Använd endast Calix MS kabel för anslutning till elnätet.
3. Undersöksladdenregelbundet med avseende på skadorelleråldring. Skadad
sladd måste omedelbart bytas.
4. Inga delar av installationen får beröra sådana motordelar som uppvärms
eller är i rörelse. Avståndet till avgassystemet ska vara minst 50 mm. (Gäller
även turboaggregat.) Använd annars Calix Strålningsskydd.
5. Då skarvning sker med hjälp av snabbkopplingsdon skall metallslangarna
med kopplingsledningarna xeras med de medföljande klämmorna så tätt
intill snabbkopplingsdonet som möjligt.
Observera
Motorvärmarystemet skall vara fackmannamässigt installerat.
Fästet skall pressa värmaren mot motorn så att den sitter fast och har största
möjliga kontaktyta.
Vid osäkerhet angående installationen, kontakta er Calix återförsäljare.
Den senaste versionen av denna manual nns att hämta på vår hemsida.
För våra produkter lämnar vi garanti som omfattar fabrikations- och mate-
rialfel. Se vår hemsida för mer information, www.calix.se.
Varning
Avbrott kan ske i värmeelementet om
• värmaren ansluts till intermittent (pulserande) spänning
Garantin är ej i kraft i dessa fall.
I
II
III
IV

MVP 995
Rekommenderad inkopplingstid för motorvärmare
Recommended connection period for engine pre-heater
Empf
ohlene Einschaltdauer für Motorvorwärmer
C°
-20 C° -10 C° -5 C° 0 C° +10 C°
Hours
3 2 1,5 1 1
ENGLISH
A. Read the assembly instructions carefully. Check that all parts and ttings
illustrated under ”I” are included. Survey view only, without detailed repro-
duction.
B. Installation of the heater
1. Carefully clean the engine where the heater shall be tted.
2. Spread the heatconducting compound evenly over the part of the heater wich
is in contact with the engine. Fit the heater on the engine and fasten it with
the supplied bracket, see picture.
3. Pull the cable with socket for the engine heater into the engine compartment.
Presstheplug-inconnection between the engine heaterandcable fully together
so that the O-ring seals properly and there is no gap. Apply a few drops of oil
on the O-ring. The connection can then be made easier. It is very important
that connection is made this way.
C. Fitting of lead-in
1. See separate mountinginstruction.
Important
1. The engine heater must only be connected to an earthed point. There must
always be a continuous internal earth connection running from the engine
heater casing through the body and right up to the earthed point.
2. Use only Calix MS kabel for connection to the mains network.
3. Inspect the cable periodically for damage or ageing. A damaged cable must
be replaced without delay.
4. No parts of the installation must be allowed to come into contact with moving
or hot parts of the engine. The distance to all parts of the exhaust system must
be at least 50 mm (2”). (Also applicable for the turbo unit if any.) Otherwise
Calix Heat Shield must be used.
Note
The engine heater system must be professionally installed.
The clamp must press the heater securely against the engine and provide the
greatest possible contact surface.
In the case of uncertainty regarding the installation, contact your Calix dealer.
The latest version of this manual is available for download on our website.
Our products come with a warranty covering manufacturing and material
defects. For further information, please visit our website at www.calix.se.
Warning
The heater element can be burnt out if:
• the heater is connected to intermittent (pulsating) voltage
In such cases the warranty is not valid.
DEUTSCH
A. Einbauhinweisesorgfältigdurchlesen.Sämtliche Details inclusive Zubehör laut
Pkt I kontrollieren. Nur zur Übersicht - keine Wiedergabe von Einzel-heiten.
B. Einbau des Heizelementes
1. Die Anbaustelle des Motorvorwärmer sorgfältig reinigen.
2. Verteilen Sie die Wärmeleitpaste gleichmäßig über die Kontaktäche des
Heizelements zum Motor. Installieren Sie das Heizelement am Motor und
befestigen es mit der beigefügten Montageklammer, siehe Abbildung.
3. Einbaukabel (mit Anbaustecker) von außen in den Motorraum ziehen. Steck-
verbindung von Heizung und Kabel bis zum Anschlag ineinander-schieben
O-Ring muß völlig dichtschließen. Zu beachten: Etwas Öl auf den O-Ring
geben. Die Zusammenkupplung wird dann erleichtert. Verbindung muß
unbedingt auf diese Weise hergestellt werden.
C. Einbau des steckers
1. Siehe mitgelieferte montageanleitung.
Wichtig
1. Motorheizer nur an eine geerdete Steckdose anschliessen. Der Mantel der
Motorheizung, die Karosserie und der Schutzleiter der Steckdose müssen
unbedingt leitend miteinander verbunden sein.
2. Nur Calix MS Kabel für Anschluss ans Netz verwenden.
3. Das Kabel regelmäßig auf Beschädigungen oder Alterungserscheinungen
kontrollieren. Ein beschädigtes Kabel muß sofort ausgetauscht werden.
4. Installationsteile dürfen Motorenteile, die erwärmt werden oder in bewegung
sind, nicht berühren. Der Abstand zum Auspuffsystem soll mindestens 50 (2")
mm (auch bei Turbo-Aggregat) betragen - sonst den Calix Hitzeschutzver-
wenden.
5. Einbaukabel und eventuelle Verbindungskabel müssen dicht neben den
Verbindungsstecker mit den mitgelieferten Klammer befestigt werden.
Achtung
Der Motorvorwärmer muss professionell montiert werden.
Die Halterung muss den Motorvorwärmer sicher gegen den Motor drücken
und die größtmögliche Kontaktäche bieten.
Im Falle einer Unsicherheit bei der Montage kontaktieren Sie Ihren Calix
Händler.
Die neueste Version dieses Handbuchs steht auf unserer Website zum Down-
load zur Verfügung.
Wir übernehmen für unsere Produkte eine Garantie, welche Herstellungs-
und Materialfehler umfasst. Für weitere Informationen besuchen Sie unsere
Internetseite www.calix.se.
Warnung
Abbrennen des Heizelementes (des Widerstandsdrahtes) kann erfolgen bei
• Heizer an stossartige (pulsierende) Spannung angeschlossen wird
In diesen Fällen kann keine Garantileistung erfolgen.
SUOMI
A. Tutustu asennusohjeesseen huolellisesti ja tarkista, että kaikki kohdassa I,
mainitut osat ovat mukana. Yleiskuvia, ei yksityiskohtaisia.
B. Lämmittimen asennus
1. Puhdista tarkasti moottoriin siitä kohdosta mihin lämmitin asenne-taan.
2. Levitä tasaisesti lämpöä johtava pasta lämmittimen pintaan, kohtaan joka
on kosketuksessa moottoriin. Aseta lämmitin paikalleen ja kiinnitä mukana
tulevilla asennustarvikkeilla, katso kuva.
3. Lämmittimen kaapeli pistokkeineen vedetään etupuskurista moottori-tilaan
ja moottorilämmittimeen.Työnnä pikallitäntä, joka on moottori-lämmittimeen
ja kaapelin välillä, kokonaan yhteen niin että O-rengas tiivistää kunnolla.
HUOM. Tiputa muutama pisara öljya O-renkaan päälle. Tämä helpottaa
kytkentää. On erittäin tärkeää että kytkentää tapahtuu tällä tavalla.
C. Pistokytkimen asennus
1. Katso asennusohjet.
Tärkeää
1. Käytä aina riittävää määrää pakkasnestettä.
2. Moottorilämmittimen saa liittää ainoastaan maadoitettuun pistorasiaan
ja on varmistettava että maadoituskosketus on hyvä moottorilämmit-timestä
ja rungosta maadoitettuun pistorasiaan.
3. Käytä ainoastaan Calix MS johtoa verkkovirran liittämiseksi.
4. Tutki kaapeli säännöllisesti vaurioiden sekävanhenemisensuhteen.Vaurioitunut
kaapeli pitää vaihtaa välittömästi.
5. Mikäänlämmittimen osista ei saa koskettaa moottorin lämpeneviä tai liikkuvia
osia. Etäisyys pakosarjaan vähintään 50 mm (koskee myös turbolaitetta).
Muissa tapauksissa on käytettävä lämmöneristettä.
6. Panssarikaapelit voidaan pidentää jatkokaapeleilla pikaliittimien avulla.
Tällöin on pakauksessa olevat kaapelikiinnikkeet kiinnitettävä liitoskohdan
molemmin puolin mahdollisimman lähelle pikaliitimiä.
Huomaa
Moottorinlämmitinjärjestelmän on oltava ammattimaisesti asennettu.
Kiinnikkeen on painettava lämmitin moottoria vasten niin, että se on kiinni
ja kosketuspinta on mahdollisimman suuri.
Jos olet epävarma asennuksesta, ota yhteys Calix-jälleenmyyjään.
Tämän käyttöohjeen uusin versio on ladattavissa kotisivultamme.
Annamme tuotteillemme takuun, joka kattaa valmistus- ja materiaalivirheet.
Lisätietoja on annettu kotisivullamme osoitteessa www.calix..
Varoitus
Vastuselementti palaa poikki jos
• lämmitinliitetäänsähköjärjestelmään,jonkajänniteonjaksot
taista.
Näissä tapauksissa takuu ei ole voimassa.
