Calix M5T 408 User manual

GB
D
N
DK
FIN
S
C.
A.
B.
MONTERINGSANVISNING • ASENNUSOHJEETMONTERINGSANVISNING • ASENNUSOHJEET
MONTERINGSANVISNING • ASENNUSOHJEETMONTERINGSANVISNING • ASENNUSOHJEET
MONTERINGSANVISNING • ASENNUSOHJEET
EINBAUHINWEISE • ASSEMBLY INSTRUCTIONSEINBAUHINWEISE • ASSEMBLY INSTRUCTIONS
EINBAUHINWEISE • ASSEMBLY INSTRUCTIONSEINBAUHINWEISE • ASSEMBLY INSTRUCTIONS
EINBAUHINWEISE • ASSEMBLY INSTRUCTIONS
PRODUKT
EFFEKT: 550W / 230V ~
M5T 408
TYP 07.10.07.
DECLARATION OF CONFORMITY
according to the
Low Voltage Directive, 73/23/EEC, the EMC Directive, 89/336/EEC, including
amendments by the CE marking Directive, 93/68/EEC
Product Type designation
Engine preheater MVP…
Inlet cable MK
Mains supply cable MS
The following harmonised European standards or technical specifications have been
applied :
Standards Test reports issued by Regarding
SS 433 07 90 SEMKO electrical safety
EN 60 335-1 SEMKO electrical safety
EN 60309-1/ 2 (1992) SEMKO electrical safety
CENELEC HD 22 SEMKO electrical safety
CEE 7 SEMKO electrical safety
EN 50 081-1 (1992) SEMKO EMC-emission
EN 50 082 (1995) SEMKO EMC-immunity
– The products comply with the LVD safety standards as per above.
We have an internal production control system that ensures compliance between the
manufactured products and the technical documentation.
– The products comply with the harmonised EMC standards as per above.
The products is CE marked in -96.
As manufacturer, we declare under our sole responsibility that the equipment follows
the provisions of the Directives stated above.
Eskilstuna, April 11, 2006
Bo Norlin/President
Postadress Tel: [phone] E-mail: [email protected] / [email protected]
Box 5026, Fax:[phone]. Internet: www.calix.se
S-630 05 Eskilstuna, Sweden
TPE PA
S
Rekomenderad inkopplingstid för motorvärmare
°C -20°C -10°C -5°C 0°C +10°C
Hours 321.5 11
Recommended connection period for engine heater
Empfehlte Einschaltdauer für Motorwärmer
Artikelnummer:2200220
IP46
GARANTI
För våra produkter lämnas 2 års garanti räknat från försäljningsdatum. Garantin
omfattar fabrikations- och materialfel. Skador som orsakats av felaktig montering
och skötsel ersättes ej.Garantiersättning enligt svensk praxis kan endast
åberopas tillsammans med inköpskvitto varav framgår varutyp, datum och
försäljningsställe. Vid eventuell reklamation sändes den felaktiga varan eller i
förekommande fall utbytbar defekt detalj tillsammans med kvitto enligt ovan och
genom återfärsäljarens försorg till: CALIX AB, Box 5026, 63005 ESKILSTUNA.
TAKUU
Takuu on voimassa kaksi vuotta ostopäivästä lukien. Takuu koskee valmistus-
, aine- ja rakennevirheitä. Vahinkoja, jotka aiheutuvat virheellisestä asennukse-
sta tai hoidosta, emme korva. Takkukorvaus voidaan suomalaisen käytännön
muukaan esittää ainoastaan ostokuitin yhteydessä, mistä ilmenee päiväys,
tavaratyyppi ja myyntipaikka. Mahdollisessa korvausvaatimustapauksessa lähe-
tetään viallinen laite tai vaihdettavissa oleva viottunut osa sekä ostokuitti
jälleenmyyjälle, joka toimittaa sen maahantuojalle.
GARANTI
For vore produkter gives 2 års garanti regnet fra salgsdato til forbruger. Garantien
omfatter fabrikationsfejl- og materialfejl. Skader, som er forårsaget af fejlmontering,
fejlbrug eller vold erstattes ikke. Garantierstatning i henhold til dansk praksis.
Forbrugeren skal fremlægge kvittering for varen med dato og salgssted anført.
Ved eventuel reklamation sendes den defekte del sammen med kvittering til
forhandleren som beseger denne videresendt til importøren.
GARANTI
For våre produkter gis garanti i henhold til gjeldende kjøpslov. Garantien omfatter
fabrikasjons- og materialfeil. Skader forårsaket ved feil behandling eller montering
erstattes ikke. Garantierstatning i henhold til norsk praksis kan kun påregnes ved
presentasjon av datostemplet kvittering som må inneholde varetype, dato og
forhandler. Ved eventuell reklamasjon sendes den defekte del sammen med
innkjøpskvitteringentilforhandlerensombesørgerdennevideresendttilimportøren.
GARANTIE
Wir übernehmen für unser Produkt eine Garantie von 24 Monate ab Kaufdatum.Die
Garantie fasst Material- und Herstellungsfehler um. Von der Garantie sind
Schäden, die auf unsachgemässen Einbau oder Gerbrausch zurückzufürhen
sind, ausgenommen. Im Garantiefall geben Sie bitte das defekte Gerät oder Teil
zusammen mit der Originalrechnung Ihrem Calix-Händler. Der Händler leitet das
Gerät/Teil an den Importeur weiter. Die Garantie hat nur Gültigkeit, wenn Artikel,
Kaufdatum und Verkaufstelle auf der Originalrechnung spezifiziert sind. Alle
anderen Ansprüche sind aus dieser Garantie ausgeschlossen, soweit nicht unsere
Haftung zwingend vorgeschrieben ist.
WARRANTY
Our products are covered by a 24-month warranty commencing on the date of
purchase. The warranty applies to defects in material or manufacture. This
warranty does not cover defects arising from incorrectassembly or
installation, or from inappropriate use. In case of a claimunder this warranty,
return the defective item/part together with the receipted invoice, to your
Calix dealer. All other claims are excluded from this warranty unless our
liability is legally mandatory.

07.10.07
SVENSKA
A. Läs igenom monteringsanvisningen noggrant och i sin helhet. Kontrol-
lera att samtliga ingående detaljer enligt punkt A finns. Översiktsbilder,
ej detaljåtergivna.
B. Montering av värmaren
1. Tappa ur kylvätskan.
2. Demontera tätningsbrickan som täcker det hål som utvisas på bild.
Detta kan utföras genom att ett 8-10 mm hål borras mitt i brickan som
därefter brytes bort med en dorn el. dyl., bild B.
3. Kabeln medintagetdrasinimotorrummet till motorvärmaren. Skjutihop
snabbkopplingen mellan motorvärmare och kabel helt i botten så att
O-ringen tätar ordentligt och inget mellanrum kvarstår. OBS! Anbringa
några droppar olja på O-ringen. Detta underlättar sammankopplingen.
Det är mycket viktigt att kopplingen utföres på detta sätt.
4. För in motorvärmaren i hålet och drag fast värmaren med de medföl-
jande fästanordningarna, bild C.
5. Fyll på kylvätska och lufta ur kylsystemet. Se instruktionsboken. Kör
motorn och kontrollera att inget läckage förekommer.
CMontering av apparatintag
1. Se separat bifogad monteringsinstruktion.
D. Provkörning
1. Kontrollera att det finns tillräckligt med kylvätska.
2. Försäkra Dig om att all luft avlägsnats från kylsystemet eftersom
motståndselementen brinner av omedelbart om det hamnar i luft.
3. Kontrollera tätningar även med varm motor.
4. Kontrollera värmaren genom att koppla den till ett jordat uttag. Ett svagt
sjudande hörs när vattnet kokar på värmeelementets yta.
E. Viktigt
1. Använd alltid frostskyddsvätska i kylsystemet.
2. Motorvärmaren får endast anslutas till jordat uttag. Det måste alltid
tillses att den invändiga jordförbindelsen är genomgående från
motorvärmarens hölje, karosseriet, och ända fram till det jordade
uttaget.
3. Använd endast Calix MS kabel för anslutning till elnätet.
4. Undersök sladden regelbundet med avseende på skador eller åldring.
Skadad sladd måste omedelbart bytas.
5. Inga delar av installationen får beröra sådana motordelar som upp-
värms eller är i rörelse. Avståndet till avgassystemet ska vara minst 50
mm. (Gäller även turboaggregat.) Använd annars Calix Strålnings-
skydd.
6. Då skarvning sker med hjälp av snabbkopplingsdon skall metallslanga-
rna med kopplingsledningarna fixeras med de medföljande klämmorna
så tätt intill snabbkopplingsdonet som möjligt.
F. Varning
Avbrott kan ske i värmeelementet om
• värmaren ansluts till intermittent (pulserande) spänning
• kylvätskan är smutsig
• kylvätskan finns i otillräcklig mängd
• det finns luft i systemet
• det finns issörja i kylsystemet
• kylarcement användes.
Garantin är ej i kraft i dessa fall.
M5T 408
NISSAN
Double Cab 2.5 TD ✪YD25
King Cab 2.5 TD ✪YD25
Navara 2.5 Di ✪YD25
Navara 2.5 dCi 2006--> ✪YD25
Pick up 2.5 Di 2002-> ✪YD25
Pathfinder 2.5 dCi 2005--> ✪YD25
= Motortyp
✪= Moottorityyppi
= Engine model

SUOMI
A. Tutustu asennusohjeesseen huolellisesti ja tarkista, että kaikki
kohdassaA,mainitutosatovatmukana.Yleiskuvia,eiyksityiskohtaisia.
B. Lämmittimen asennus
1. Poistakaa jäähdyttäjänneste.
2. Poistakaa tiivistelevy, joka peittää kuvan osoittaman reiän. Tämän
voi sopivasti tehdä siten, että 8-10 mm reikä porataan keskelle levyä,
joka sen jälkeen taitetaan pois jollakin puikolla, kuva B.
3. Lämmittimen kaapeli pistokkeineen vedetään etupuskurista moottori-
tilaan ja moottorilämmittimeen.Työnnä pikallitäntä, joka on moottori-
lämmittimeen ja kaapelin välillä, kokonaan yhteen niin että O-rengas
tiivistää kunnolla. HUOM. Tiputa muutama pisara öljya O-renkaan
päälle. Tämä helpottaa kytkentää. On erittäin tärkeää että kytkentää
tapahtuu tällä tavalla.
4. Vie moottorilämmitin reikään ja kiinnitä lämmitin mukana seuraavilla
asennustarvikkeeillä, kuva C.
5. Täytä jäähdytysjärjestelmä ja suorita ilmaus käyttöohjekirjan
mukaisesti. Käynnistä moottori ja tarkista mahdolliset vuodot.
C. Pistokytkimen asennus
1. Katso asennusohjet.
D. Koeajo
1. Tarkista jäähdytysnesteen määrä.
2. Varmistaudu siitä, että ilma poistuu jäähdytysjärjestelmästä. Vastus
palaanimittäinhetkessäpoikki,jossejoutuuilmankanssakosketuksiin.
3. Tarkista, ettei vuotoja tapahdu moottorin ollessa lämmin.
4. Kokeile lämmitintä yhdistämällä verkkojohto maadoitettun
pistorasiaan. Kuuluu pientä sirinää veden kiehuessa lämmittimen
pinnassa.
E. Tärkeää
1. Käytä aina riittävää määrää pakkasnestettä.
2. Moottorilämmittimen saa liittää ainoastaan maadoitettuun pistrasiaan
ja on varmistettava että maadoituskosketus on hyvä moottorilämmit-
timestä ja auton korista maadoitettuun pistorasiaan.
3. Käytä ainoastaan Calix MS johtoa verkkovirran liittämiseksi.
4. Tutki kaapeli säännöllisesti vaurioiden sekä vanhenemisen suhteen.
Vaurioitunutkaapeli pitää vaihtaa välittömästi.
5. Mikään lämmittimen osista ei saa koskettaa moottorin lämpeneviä tai
liikkuvia osia. Etäisyys pakosarjaan vähintään 50 mm (koskee myös
turbolaitetta). Muissa tapauksissa on käytettävä lämmöneristettä.
6. Panssarikaapelit voidaan pidentää jatkokaapeleilla pikaliittimien
avulla. Tällöin on pakauksessa olevat kaapelikiinnikkeet kiinnitettävä
liitos-kohdon molemmin puolin maadollilsimman lähelle pikaliitimiä.
F. Varoitus
Vastuselementti palaa poikki jos
• lämmitin liitetään sähköjärjestelmään, jonka jännite on jaksottaista.
• jäähdytysneste on likaista
• jäähdytysnestettä ei ole tarpeeksi
• jäähdytysjärjestelmässä on ilmaa tai jääsohjoa
• jäähdyttäjän tiivistysainetta käytetään.
Näissä tapauksissa takuu ei ole voimassa.
M5T 408M5T 408 DEUTSCH
A. Einbauhinweise sorgfältig durchlesen. Sämtliche Details inclusive
ZubehörlautPktAkontrollieren.Nurzur Übersicht-keineWiedergabe
von Einzel-heiten.
B. Einbau des Heizelementes
1. Kühlwasser ablassen.
2. Verschluß der Bohrung im Motorblock herausnehmen, Bild. Dazu ein
Loch von 8-10 mm in der Mitte derVerschluß bohren. Danach mit
schmalem Werkzeug (Dorn) wegbrechen, Bild B.
3. Einbaukabel (mit Anbaustecker) von außen in den Motorraum
ziehen. Steckverbindung von Heizung und Kabel bis zum Anschlag
ineinander-schieben O-Ring muß völlig dichtschließen. Zu beachten:
Etwas Öl auf den O-Ring geben. Die Zusammenkupplung wird dann
erleichtert. Verbindung muß unbedingt auf diese Weise hergestellt
werden.
4. Heizpatrone in das Loch einstecken und festziehen mit den beige-
legten Einbaudetailen, Bild C.
5. Wasser einfüllen und Kühlsystem lüften. Hinweise der Kfz-Betriebs-
anleitung beachten. Motor laufen lassen und Einbaustelle auf
Dichtigkeit prüfen.
C. Einbau des steckers
1. Siehe mitgelieferte montageanleitung.
D. Probelauf
1. Kühlwasserniveau kontrollieren.
2. Kühlsystem sorgfältig entlüften, da Heizpatrone sonst durchbrennen
kann.
3. Dichtheit, auch bei warmen Motor überprüfen.
4. Nur eine geerdete Steckdose verwenden. Steckverbindungen
überprüfen. Funktion des Gerätes kontrollieren - beim Heizvorgang
kann ein leichtes Siedegeräusch vernommen werden.
E. Wichtig
1. Immer ausreichend Frostschutzmittel beimischen.
2. Motorheizer nur an eine geerdete Steckdose anschliessen. Der
Mantel der Motorheizung, die Karosserie und der Schutzleiter der
Steckdose müssen unbedingt leitend miteinander verbunden sein.
3. Nur Calix MS Kabel für Anschluss ans Netz verwenden.
4. Das Kabel regelmäßig auf Beschädigungen oder
Alterungserscheinungen kontrollieren. Ein beschädigtes Kabel muß
sofort ausgetauscht werden.
5. Installationsteile dürfen Motorenteile, die erwärmt werden oder in
bewegung sind, nicht berühren. Der Abstand zum Auspuffsystem soll
mindestens 50 mm (auch bei Turbo-Aggregat) betragen - sonst den
Calix Strahlungsschutz verwenden.
6. Einbaukabel und eventuelle Verbindungskabel müssen dicht neben
den Verbindungsstecker mit den mitgelieferten Klammer befestigt
werden.
F. Warnung
Abbrennen des Heizelementes (des Widerstandsdrahtes) kann
erfolgen bei
• Heizer an stossartige (pulsierende) Spannung angeschlossen wird
• unsauberer Kühlflüssigkeit
• ungenügender Kühlwassermenge
• nicht entlüftetem Kühlwassersystem
• Verwendung von Kühlerzement
In diesen Fällen kann keine Garantileistung erfolgen.
ENGLISH
A. Read the assembly instructions carefully. Check that all parts and fittings
illustrated under ”A” are included. Survey view only, without detailed
reproduction.
B. Installation of the heater
1. Drain the coolant.

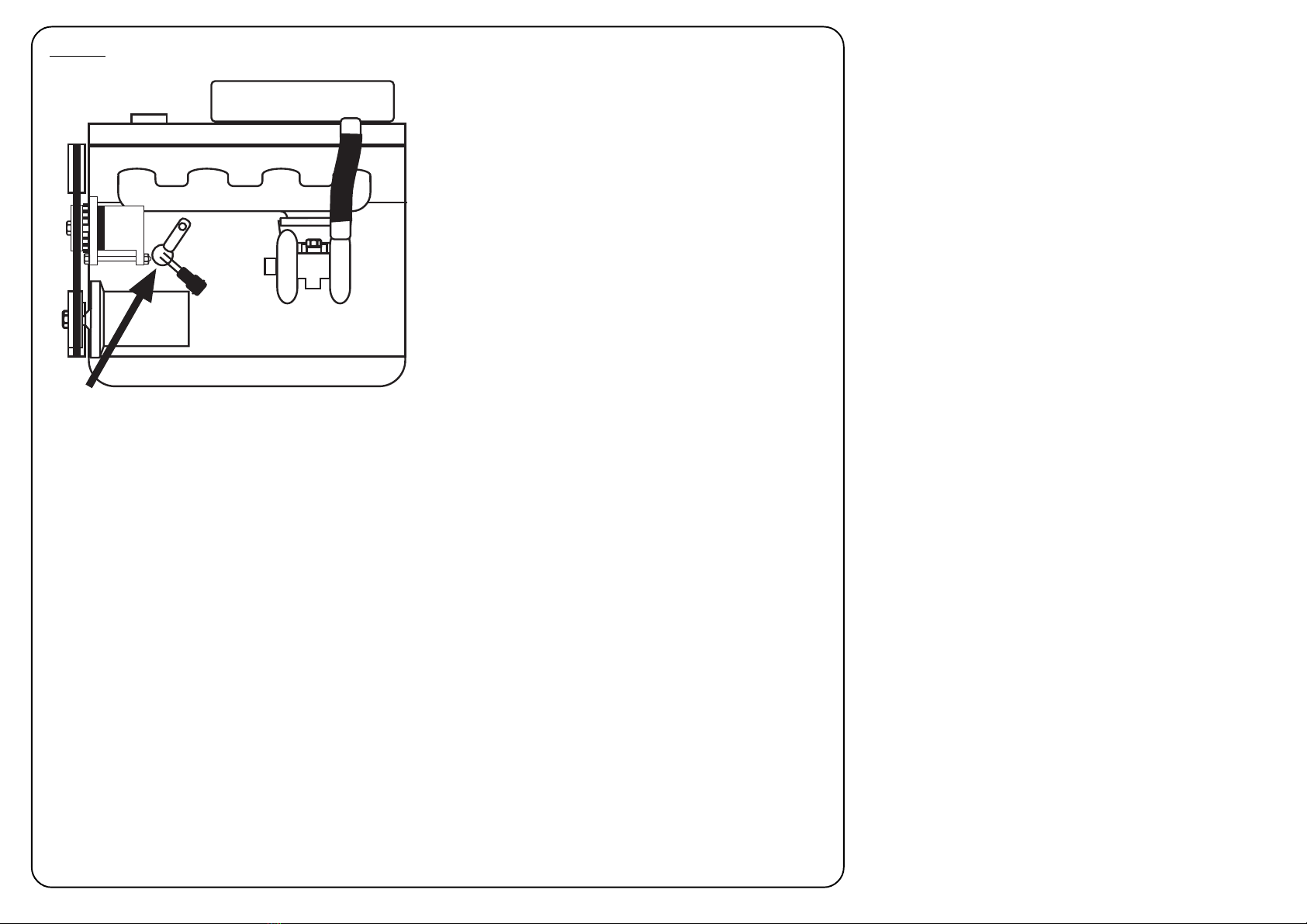

2. Remove the frost plug which covers the hole as shown in the figure. This
can be done by drilling an 8-10 mm hole in the middle of the plug and
then prising it out with a drift or similare, figure B.
3. Pull the cable with socket for the engine heater into the engine
compartment. Press the plug-in connection between the engine heater
and cable fully together so that the O-ring seals properly and there is
no gap. Apply a few drops of oil on the O-ring. The connection can then
be made easier. It is very important that connection is made this way.
4. Insert the engine heater in the hole and tighten it in place with the
attaching
parts supplied, figure C.
5. Fil up with coolant and vent the cooling system, see the instruction book.
Run the engine and check that there is no leakage.
C. Fitting of lead-in
1. See separate mountinginstruction.
D. Test-running
1. Check that the cooling system is full of coolant.
2. Make sure that all air has been removed from the cooling system as the
heater element will immidiately burn out if surrounded by air.
3. Check that all seals are tight even with the engine warm.
4. Check the heater by connecting it to an earthed point. A low sizzling
noise will be heard when the water on the surface of the heater element
boils.
E. Important
1. Always use anti-freeze in the cooling system.
2. The engine heater must only be connected to an earthed point. There
must always be a continuous internal earth connection running from the
engine heater casing through the body and right up to the earthed point.
3. Use only Calix MS kabel for connection to the mains network.
4. Inspect the cable periodically for damage or ageing. A damaged cable
must be replaced without delay.
5. No parts of the installation must be allowed to come into contact with
moving or hot parts of the engine. The distance to all parts of the exhaust
system must be at least 50 mm (2”). (Also applicable for the turbo unit
if any.) Otherwise Calix Heat Shield must be used.
F. Warning
The heater element can be burnt out if:
• the heater is connected to intermittent (pulsating) voltage
• the coolant is dirty
• there is insufficient coolant
• there is air in the system
• there is sludge in the cooling system
• radiator cement is added to the coolant
In such cases the warranty is not valid.
