ATTENZIONE!
Leggete attentamente le istruzioni riportate nel presente manuale. Questo manuale è
parte integrante del prodotto e deve essere conservato in un luogo sicuro per future
consultazioni.
COMPETENZE MECCANICHE - La maggior parte delle operazioni di manutenzione e ri-
parazione della bicicletta richiedono competenze speciche, esperienza e attrezzatura ade-
guata. La semplice attitudine alla meccanica potrebbe non essere suciente per operare
correttamente sulla vostra bicicletta. Se avete dubbi sulla vostra capacità di eettuare tali
operazioni, rivolgetevi a personale specializzato.
“UN INCIDENTE” – Vi preghiamo di notare che nel presente manuale si fa riferimento al
fatto che potrebbe vericarsi “un incidente”. Qualunque incidente può provocare danni alla
bicicletta, ai suoi componenti e, soprattutto, potrebbe essere causa di gravi ferite o persino
di morte per voi o per un passante.
USO DESIGNATO - Questo prodotto Campagnolo®è stato progettato e fabbricato per es-
sere usato esclusivamente su biciclette del tipo “da corsa” utilizzate solo su strade con
asfalto liscio o in pista. Qualsiasi altro uso di questo prodotto, come fuori strada o sentieri
è proibito.
CICLO VITALE - USURA - NECESSITA’ DI ISPEZIONE - Il ciclo vitale dei componenti
Campagnolo®, dipende da molti fattori, quali ad esempio il peso dell’utilizzatore e le condi-
zioni di utilizzo. Urti, colpi, cadute e più in generale un uso improprio, possono compromet-
tere l’integrità strutturale dei componenti, riducendone enormemente il ciclo vitale; alcuni
componenti sono inoltre soggetti ad usurarsi nel tempo. Vi preghiamo di far ispezionare
regolarmente la bicicletta da un meccanico qualicato, per controllare se vi siano cricche,
deformazioni, indicazioni di fatica o usura (per evidenziare cricche su particolari si racco-
manda l’utilizzo di liquidi penetranti o altri rivelatori di microfratture).
1 - NOTE GENERALI E COMPATIBILITÀ

ITALIANO6
Se l’ispezione evidenziasse qualsiasi deformazione, cricca, segni di impatto o di fatica, non
importa quanto piccoli, rimpiazzate immediatamente il componente; anche i componenti
eccessivamente usurati devono essere immediatamente sostituiti. La frequenza delle ispe-
zioni dipende da molti fattori; contattate un rappresentante della Campagnolo S.r.l. per sce-
gliere l’intervallo più adatto a voi.
Se pesate più di 82 kg/180 lbs, dovete prestare particolare attenzione e fare ispezionare la
vostra bicicletta con una maggiore frequenza (rispetto a chi pesa meno di 82 kg/180 lbs) per
controllare se vi siano cricche, deformazioni, indicazioni di fatica o usura. Vericate con il
vostro meccanico che i componenti Campagnolo® che avete scelto siano adatti all’uso che
ne farete e stabilite con lui la frequenza delle ispezioni.
I componenti dei gruppi di trasmissione Campagnolo®12s e tutti gli altri prodotti
Campagnolo®, sono progettati come un unico sistema integrato. Per non com-
promettere la SICUREZZA, le PRESTAZIONI, la LONGEVITA’, la FUNZIONALITA’ e
la GARANZIA, utilizzate esclusivamente le parti e i componenti forniti o specifi-
cati dalla Campagnolo S.r.l., senza interfacciarli o sostituirli con prodotti, parti o
componenti fabbricati da altre aziende.
L’ utilizzo di componenti non appartenenti a questo gruppo di trasmissione, può
ridurre signicativamente le prestazioni complessive della trasmissione ed è
quindi opportuno non utilizzare componenti non appartenenti a questo gruppo
di trasmissione.
L’utilizzatore di questo prodotto Campagnolo® riconosce espressamente che l’uso della bi-
cicletta può comportare dei rischi che includono la rottura di un componente della bicicletta
come pure altri rischi, dando luogo a incidenti, lesioni siche o morte. Acquistando e utiliz-
zando questo prodotto Campagnolo®, l’utilizzatore accetta espressamente, volontariamen-
te e coscientemente e/o assume tali rischi e accetta di non imputare alla Campagnolo S.r.l.
la colpa di qualsiasi danno che ne potrebbe derivare.

ITALIANO 7
In caso di necessità di installazione, di regolazio-
ne o di un problema tecnico consultate lo sche-
ma pubblicato nella pagina successiva. Inqua-
drate questo QR CODE per accedere alla pagina
di ricerca del Pro Shop Campagnolo più vicino,
oppure consultate il sito www.campagnolo.com.
Inquadrate questo QR CODE per accedere ad ulte-
riori informazioni e domande frequenti sul sito www.
campagnolo.com
2 - INFORMAZIONI E SUPPORTO TECNICO

ITALIANO8
Mi rivolgo a chi mi ha venduto il prodotto
FINE
Entro in www.campagnolo.com
e cerco un Pro-Shop
nella mia zona
Mi rivolgo al mio
meccanico di ducia
OK
OK
NO
OK
NO
NO
Problema
risolto?
HO UN PROBLEMA
TECNICO
Trovato un
Pro-Shop?
Esiste un Service Center
Campagnolo nella mia nazione?
Mi rivolgo al Pro-
Shop Campagnolo
Mi rivolgo al
Service Center
Campagnolo

ITALIANO 9
ATTENZIONE NOTA PER MECCANICI SPECIALIZ-
ZATI: Vi ricordiamo che tutte le procedure di montag-
gio, smontaggio, regolazione e manutenzione sono
descritte all'interno del manuale tecnico disponibile
nel nostro sito www.campagnolo.com Inquadrate
questo QR CODE per accedere direttamente alla pa-
gina iniziale.
Nota: Utensili forniti da altri produttori per componenti simili ai componenti
Campagnolo®potrebbero non essere compatibili con i componenti Campa-
gnolo®. Similmente, utensili forniti dalla Campagnolo S.r.l. potrebbero non
essere compatibili con i componenti di altri produttori.
Vericate sempre col vostro meccanico o col fabbricante dell’utensile la
compatibilità, prima di usare gli utensili di un fabbricante sui componenti di
un altro fabbricante.
IMPORTANTE
Vericate sempre nel Manuale tecnico le tabelle di compatibilità del
prodotto con le gamme precedenti Campagnolo.

• Vi informiamo che nel caso in cui non siano eseguite correttamente le procedure di
manutenzione e riparazione previste nel presente manuale, o non siano rispettate le
istruzioni contenute nel presente manuale, potrebbe verificarsi un incidente.
• Non apportate mai alcuna modifica ai componenti di un qualsiasi prodotto
Campagnolo®.
•Eventuali parti piegate o danneggiate in seguito a urti o incidenti devono essere
sostituite con ricambi originali Campagnolo®.
• Indossate abiti aderenti e che vi rendano facilmente visibili (colori fluorescenti o altri
colori vivaci/ in alternativa colori chiari).
• Evitate il ciclismo notturno poiché è più difficile essere visti dagli altri e distinguere
gli ostacoli sulla strada. Se utilizzate la bicicletta di notte, equipaggiatela con luci e
catarifrangenti adeguati.
• Non usate mai una bicicletta o un componente che non vi è perfettamente familiare,
o di cui non sapete come è stato utilizzato e quali interventi di manutenzione ha visto.
I componenti “di seconda mano” possono essere stati usati in modo errato o essere
rovinati, perciò potrebbero cedere inaspettatamente provocando un incidente.
• In caso di utilizzo della bicicletta sul bagnato, ricordate che la potenza dei freni e
l’aderenza dei pneumatici sul terreno diminuiscono notevolmente, rendendo più diffi-
cile il controllo del mezzo. Prestate, quindi, maggiore attenzione durante la guida sul
bagnato per evitare possibili incidenti.
• Indossate sempre il casco protettivo, allacciatelo correttamente e verificate che esso
sia omologato ANSI o SNELL.
3 - CONSIGLI PER LA SICUREZZA
ITALIANO10

4 - PRIMA DI USARE LA BICICLETTA
NON USATE LA VOSTRA BICICLETTA SE NON SUPERA QUESTO TEST –
CORREGGETE EVENTUALI SITUAZIONI ANOMALE PRIMA DI USARE LA BICICLETTA.
• Assicuratevi che tutti i componenti della bicicletta, compresi – ma non soltanto –
freni, pedali, impugnature, manubrio, telaio e gruppo sellino, siano in perfette condi-
zioni e pronti all’uso.
• Assicuratevi che nessuno dei componenti della bicicletta sia piegato, danneggiato
o fuori asse.
• Verificate e assicuratevi che tutti i bloccaggi di sgancio rapido, i dadi e le viti siano
regolati correttamente. Fate rimbalzare la bicicletta sul terreno per verificare la pre-
senza di parti allentate.
• Assicuratevi che le ruote siano perfettamente centrate. Fate girare la ruota per
verificare che non ondeggi su e giù o da un lato, e che girando non tocchi la forcella
o i pattini dei freni.
• Verificate che i catarifrangenti siano montati saldamente e siano puliti.
• Assicuratevi che i cavi e i pattini dei freni siano in buono stato.
•Verificate il corretto funzionamento dei freni prima di iniziare la corsa.
• Imparate e rispettate le norme ciclistiche locali e tutti i segnali stradali durante la
corsa.
Per ulteriori dubbi, domande o commenti rivolgetevi al vostro Pro-Shop
Campagnolo più vicino. Potete trovare un elenco dei centri di assistenza sul sito
web: www.campagnolo.com.
ITALIANO 11

ATTENZIONE!
I comandi Ergopower Super Record™
12s / Record™12s , presentano una
marcatura FG e quindi sono progettati
e sono compatibili solo con compo-
nenti che presentano la marcatura F,
G, oppure FG.
FG
FG
Il componente in Vostro possesso è
il risultato di numerosi interventi in-
gegneristici elaborati sui diversi com-
ponenti per migliorare la prestazione
complessiva del gruppo di trasmissione.
L’ utilizzo di componenti non apparte-
nenti a questo gruppo di trasmissione,
può ridurre signicativamente le pre-
stazioni complessive della trasmissio-
ne ed è quindi opportuno non utiliz-
zare componenti non appartenenti a
questo gruppo di trasmissione.
IMPORTANTE: Per ottenere le migliori prestazioni di funzionalità, questi Ergopo-
wer prevedono l’utilizzo dei cavi e guaine, per cambio e deragliatore, identicate
con il nome “The maximum smoothness”.
IMPORTANTE! NOTA DI COMPATIBILITA'
ITALIANO12

I comandi Ergopower Ultra-Shift per-
mettono l’azionamento del deragliatore,
del cambio e dei freni tramite i cavi e
le guaine.
La leva freno (A - Fig. 1) determina il fun-
zionamento del freno collegato.

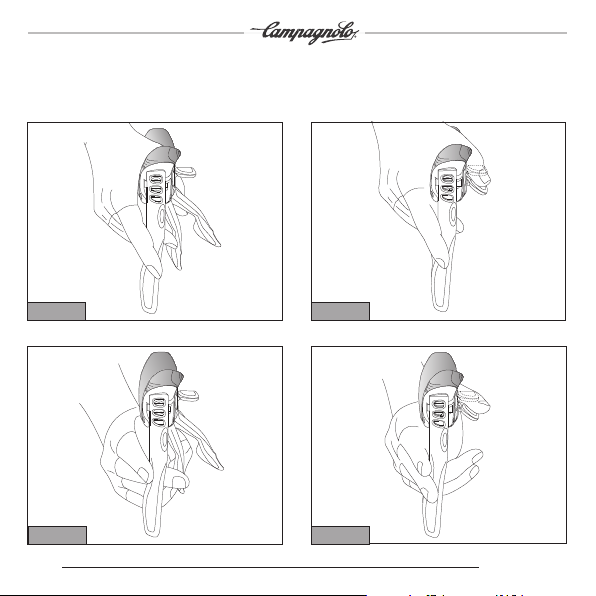

• Per modificare la posizione della leva
freno in funzione delle proprie esigenze,
i comandi Ergopower™ Ultra-Shift sono
dotati di un perno (D - Fig. 1) che può
essere spinto lateralmente verso l’interno
o verso l’esterno del manubrio, previo
azionamento della leva freno, assumen-
do le seguenti posizioni:
1) centrale (Fig. 2): è la posizione della
leva freno per mani di dimensioni normali
o grandi
5 - UTILIZZO
1
2
A
ITALIANO 13
D
B
C

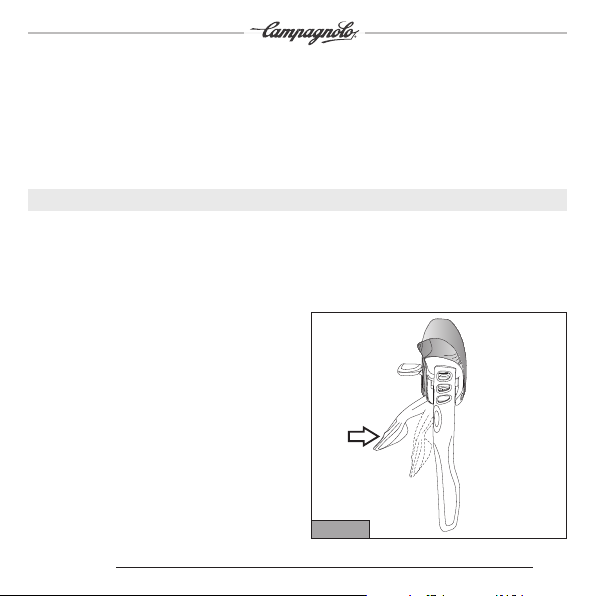

2) interna (Fig. 3): spingendo il perno
completamente verso l’interno, la leva
freno si avvicina al manubrio per facilitare
l’impugnatura della leva stessa (per chi ha
mani piccole).
3
4
3) esterna (Fig.4): aumenta leggermente
la distanza dei pattini dalla ruota per faci-
litare lo sfilamento della ruota stessa (in
caso di notevole differenza di larghezza tra
il cerchio e lo pneumatico è possibile che
serva sgonfiare quest’ultimo).
ITALIANO14

IMPORTANTE: In caso di cambiamento della posizione di utilizzo del freno, da posi-
zione normale a posizione per mani piccole e viceversa, è consigliato riposizionare i
pattini alla corretta distanza dal cerchio (1 mm pattino – cerchio) agendo sul regolatore
di tensione del cavo freno (fate riferimento allo user manual dei Freni Campagnolo).
5.1 - COMANDO SINISTRO
• Con la catena posizionata sull’ingra-
naggio minore, se azioniamo a fine corsa
la leva esterna (Fig. 5), la catena sale
sull’ingranaggio maggiore effettuando 1,
2 o 3 click, a seconda di dove è posi-
zionata la forcella del deragliatore prima
dell’azionamento.
CAMBIO DI INGRANAGGIO CON AZIONAMENTO A FINE CORSA DELLE LEVE
5

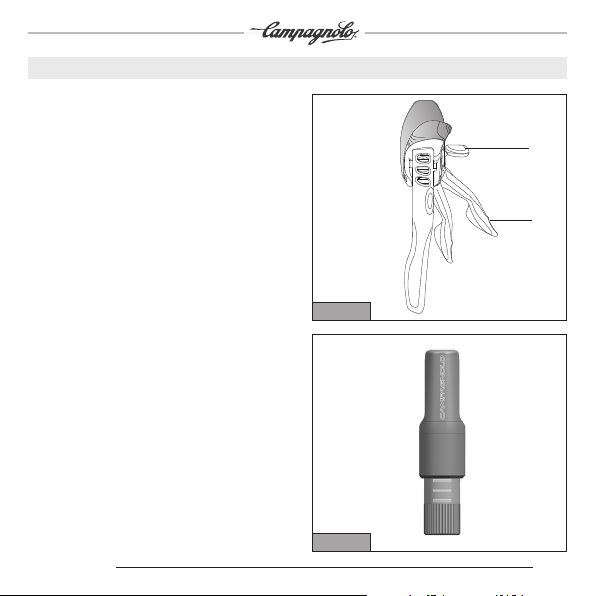

• La leva esterna (B - Fig. 1) e la leva interna (C – Fig.1) del comando sinistro agiscono
sul deragliatore.
ITALIANO 15

• Quando la catena si trova sull’ingranaggio minore è possibile far assumere alla for-
cella 3 differenti posizioni per evitare il contatto con la catena (che cambia posizione in
funzione delle posizioni che assume sul pacco pignoni).
• Quando la catena si trova sull’ingranaggio maggiore è possibile far assumere alla
forcella 2 differenti posizioni per evitare il contatto con la catena (che cambia posizione
in funzione delle posizioni che assume sul pacco pignoni).
• Con la catena posizionata sull’ingra-
naggio maggiore, azionando a fine corsa
la leva interna (Fig. 6), la catena scende
sull’ingranaggio minore effettuando 2 o
3 click, a seconda di dove è posizionata
la forcella del deragliatore prima dell’a-
zionamento.
6
REGOLAZIONI DELLA POSIZIONE DELLA FORCELLA SENZA CAMBIO DI INGRANAGGIO
ITALIANO16

5.2 - COMANDO DESTRO
• La leva (B - Fig. 7) del comando destro
agisce sul cambio facendo salire la cate-
na sul pignone superiore.
• La leva (C - Fig. 7) del comando destro
agisce sul cambio facendo scendere la
catena sul pignone inferiore.
• È possibile spostare le leve (B - Fig.
7) e (C - Fig. 7) del comando destro di
più click consecutivi per far salire (al
massimo 3 pignoni) o scendere (al mas-
simo di 4 pignoni) la catena con un solo
movimento.
7
Nota
All’interno della confezione di questi co-
mandi Ergopower è incluso un regolatore
di tensione Campagnolo (Fig. 8) da utiliz-
zare con le guaine del comando Ergopo-
wer sinistro, relativo al deragliatore, nel
caso in cui il telaio non preveda un regi-
stro di questo tipo.
Per il suo utilizzo fate riferimento al Capi-
tolo 5 – "Utilizzo dello User Manual", del
deragliatore.
8
ITALIANO 17
C
B

• Le leve (B - Fig. 1) e (C - Fig. 1) possono essere azionate:
- con le mani in posizione alta sul manubrio (Fig. 9 / 10)
- con le mani in posizione bassa sul manubrio (Fig. 11 / 12)
11 12
9 10
ITALIANO18

Prima di ogni utilizzo o dopo eventuali
cadute o impatti con elementi esterni
accertatevi che non siano presenti queste
anomalie:

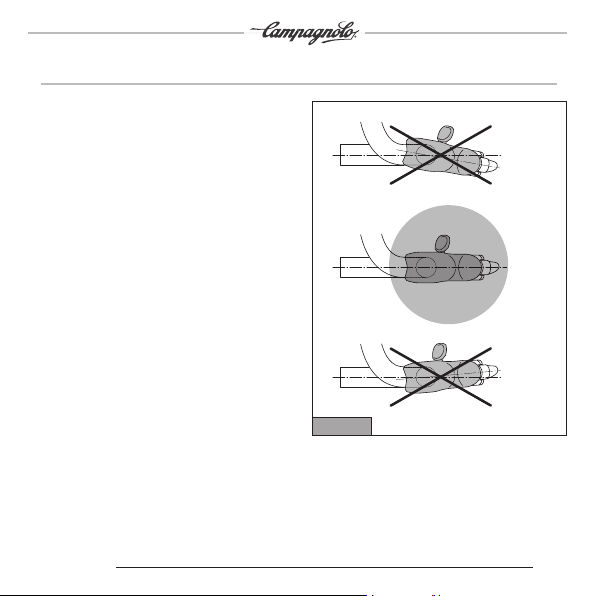

• Comandi Ergopower che si muovono
sul manubrio o che sono fuori posizione
(Fig.13).
• Comandi Ergopower, cavi e guaine dan-
neggiati e che non effettuano il corretto
azionamento del deragliatore, del cambio
e dei freni.
• leve bloccate, che non ritornano in
posizione o che sono danneggiate.
• copricomandi danneggiati che potreb-
bero far scivolare le mani.
In caso in cui riscontraste una o più di
queste anomalie o abbiate dubbi sul
corretto funzionamento, rivolgetevi a
personale specializzato come indicato
nel Capitolo 2 "Informazioni e supporto
tecnico".
NO!
SÌ!
NO!
NO
NO
OK
13
6 - ISPEZIONI PERIODICHE
ITALIANO 19

ITALIANO20
• La durata dei componenti è variabile in funzione delle condizioni di utilizzo, della
frequenza e della qualità della manutenzione. Per una buona manutenzione dei
componenti è necessario quindi ripetere frequentemente l’operazione di pulizia e
lubrificazione soprattutto in condizioni severe di utilizzo (ad es. dopo ogni lavaggio
della bicicletta, dopo ogni uscita sul bagnato, su strade polverose o fangose, ecc.).
• Per definire la frequenza di manutenzione con la quale affidare i Vostri componenti
ad un meccanico specializzato, verificate il Capitolo 8: La manutenzione periodica.
• Lo sporco danneggia gravemente la bicicletta e i suoi componenti. Lavate, pulite e
asciugate accuratamente la vostra bici dopo averla usata.
IMPORTANTE: per la pulizia della bicicletta utilizzate solo prodotti eco-friendly, neutri,
privi di sostanze caustiche e che siano sicuri per voi e per l'ambiente.
• Non lavate mai la vostra bicicletta con acqua a pressione. L’acqua a pressione,
perfino quella che esce dall’ugello di una canna da giardino, può oltrepassare le
guarnizioni ed entrare all’interno del vostri componenti Campagnolo®, danneggiandoli
irreparabilmente. Lavate la vostra bicicletta e i componenti Campagnolo®pulendo
delicatamente con acqua e sapone neutro.
• Verificate che i fori, eventualmente presenti sulla scatola movimento centrale, non
siano ostruiti e permettano la fuoriuscita dell'acqua entrata nel telaio.
7 - MANUTENZIONE/LUBRIFICAZIONE/PULIZIA
