1 - NOTE GENERALI E COMPATIBILITÀ
ATTENZIONE - Leggete attentamente le istruzioni riportate nel
presente manuale. Questo manuale è parte integrante del prodotto e
deve essere conservato in un luogo sicuro per future consultazioni.
ITALIANO

CAMPAGNOLO.COM
5
1 - NOTE GENERALI E COMPATIBILITÀ
ITALIANO
CICLO VITALE - USURA - NECESSITA’ DI ISPEZIONE - Il ciclo vitale dei componenti
Campagnolo®, dipende da molti fattori, quali ad esempio il peso dell’utilizzatore e le
condizioni di utilizzo.
Urti, colpi, cadute e più in generale un uso improprio, possono compromettere
l’integrità strutturale dei componenti, riducendone enormemente il ciclo vitale;
alcuni componenti sono inoltre soggetti ad usurarsi nel tempo. Vi preghiamo di far
ispezionare regolarmente la bicicletta da un meccanico qualicato, per controllare se
vi siano cricche, deformazioni, indicazioni di fatica o usura (per evidenziare cricche su
particolari si raccomanda l’utilizzo di liquidi penetranti o altri rivelatori di microfratture).
Se l’ispezione evidenziasse qualsiasi deformazione, cricca, segni di impatto o di
fatica, non importa quanto piccoli, rimpiazzate immediatamente il componente; anche
i componenti eccessivamente usurati devono essere immediatamente sostituiti. La
frequenza delle ispezioni dipende da molti fattori; contattate un rappresentante della
Campagnolo S.r.l. per scegliere l’intervallo più adatto a voi.
Se pesate più di 82 kg/180 lbs, dovete prestare particolare attenzione e fare
ispezionare la vostra bicicletta con una maggiore frequenza (rispetto a chi pesa meno
di 82 kg/180 lbs) per controllare se vi siano cricche, deformazioni, indicazioni di fatica
o usura. Vericate con il vostro meccanico che i componenti Campagnolo®che avete
scelto siano adatti all’uso che ne farete e stabilite con lui la frequenza delle ispezioni.
I componenti dei gruppi di trasmissione Campagnolo®13s e tutti gli altri
prodotti Campagnolo®, sono progettati come un unico sistema integrato.
Per non compromettere la SICUREZZA, le PRESTAZIONI, la LONGEVITA’, la
FUNZIONALITA’ e la GARANZIA, utilizzate esclusivamente le parti e i componenti
forniti o specicati dalla Campagnolo S.r.l., senza interfacciarli o sostituirli con
prodotti, parti o componenti fabbricati da altre aziende.

CAMPAGNOLO.COM
6
L’utilizzatore di questo prodotto Campagnolo® riconosce espressamente che l’uso
della bicicletta può comportare dei rischi che includono la rottura di un componente
della bicicletta come pure altri rischi, dando luogo a incidenti, lesioni siche o morte.
Acquistando e utilizzando questo prodotto Campagnolo®, l’utilizzatore accetta
espressamente, volontariamente e coscientemente e/o assume tali rischi e accetta
di non imputare alla Campagnolo S.r.l. la colpa di qualsiasi danno che ne potrebbe
derivare.
2 - CONSIGLI PER LA SICUREZZA
ITALIANO
1 - NOTE GENERALI E COMPATIBILITÀ
- Vi informiamo che nel caso in cui non siano eseguite correttamente le procedure di
manutenzione e riparazione previste nel presente manuale, o non siano rispettate le
istruzioni contenute nel presente manuale, potrebbe vericarsi un incidente.
- Non apportate mai alcuna modica ai componenti di un qualsiasi prodotto
Campagnolo®.
- Eventuali parti piegate o danneggiate in seguito a urti o incidenti devono essere
sostituite con ricambi originali Campagnolo®.
- Indossate abiti aderenti e che vi rendano facilmente visibili (colori uorescenti o
altri colori vivaci/ in alternativa colori chiari).
- Evitate il ciclismo notturno poiché è più dicile essere visti dagli altri
e distinguere gli ostacoli sulla strada. Se utilizzate la bicicletta di notte,
equipaggiatela con luci e catarifrangenti adeguati.
- Non usate mai una bicicletta o un componente che non vi è perfettamente
familiare, o di cui non sapete come è stato utilizzato e quali interventi di
manutenzione ha visto. I componenti “di seconda mano” possono essere stati
usati in modo errato o essere rovinati, perciò potrebbero cedere inaspettatamente
provocando un incidente.

CAMPAGNOLO.COM
7
ITALIANO
2 - CONSIGLI PER LA SICUREZZA
- In caso di utilizzo della bicicletta sul bagnato, ricordate che la potenza dei freni
e l’aderenza dei pneumatici sul terreno diminuiscono notevolmente, rendendo più
dicile il controllo del mezzo. Prestate, quindi, maggiore attenzione durante la guida
sul bagnato per evitare possibili incidenti.
- Indossate sempre il casco protettivo, allacciatelo correttamente e vericate che esso
sia omologato ANSI o SNELL.
3 - PRIMA DI USARE LA BICICLETTA
NON USATE LA VOSTRA BICICLETTA SE NON SUPERA QUESTO TEST –
CORREGGETE EVENTUALI SITUAZIONI ANOMALE PRIMA DI USARE LA
BICICLETTA.
• Assicuratevi che tutti i componenti della bicicletta, compresi – ma non soltanto
– freni, pedali, impugnature, manubrio, telaio e gruppo sellino, siano in perfette
condizioni e pronti all’uso.
• Assicuratevi che nessuno dei componenti della bicicletta sia piegato, danneggiato o
fuori asse.
• Vericate e assicuratevi che tutti i bloccaggi di sgancio rapido, i dadi e le viti siano
regolati correttamente. Fate rimbalzare la bicicletta sul terreno per vericare la
presenza di parti allentate.
• Assicuratevi che le ruote siano perfettamente centrate. Fate girare la ruota per
vericare che non ondeggi su e giù o da un lato, e che girando non tocchi la forcella, i
pattini dei freni o che il disco non tocchi le pastiglie delle pinze dei freni.
• Vericate che i catarifrangenti siano montati saldamente e siano puliti.
• Assicuratevi che l’impianto frenante, i pattini freno e le pastiglie delle pinze dei freni
siano in buono stato.

CAMPAGNOLO.COM
8
3 - PRIMA DI USARE LA BICICLETTA
ITALIANO
- Vericate il corretto funzionamento dei freni prima di iniziare la corsa.
- Imparate e rispettate le norme ciclistiche locali e tutti i segnali stradali durante la
corsa.
Per ulteriori dubbi, domande o commenti rivolgetevi al vostro Pro-Shop
Campagnolo più vicino. Potete trovare un elenco dei centri di assistenza sul sito
web: www.campagnolo.com.
4 - UTENSILI
ATTENZIONE !
Indossate sempre occhiali e guanti protettivi quando utilizzate l’utensile
Campagnolo®UT-CN400.
• Una catena montata in modo errato può rompersi improvvisamente duran-
te l’utilizzo della bicicletta e causare incidenti, lesioni fisiche o morte. Se
avete qualsiasi dubbio sulla vostra capacità di eseguire in maniera corretta
le istruzioni riportate in questo manuale, rivolgetevi ad un meccanico spe-
cializzato.
• Una catena chiusa in modo errato, può aprirsi improvvisamente durante
l’utilizzo della bicicletta e causare incidenti, lesioni fisiche o morte. Se avete
qualsiasi dubbio sulla vostra capacità di eseguire in maniera corretta le
istruzioni riportate in questo manuale, rivolgetevi ad un meccanico specia-
lizzato.
ATTENZIONE !

CAMPAGNOLO.COM
9
ITALIANO
4 - UTENSILI
• Tutte le operazioni di chiusura e apertura delle catene Campagnolo®13s devono
essere effettuate utilizzando solamente l’utensile Campagnolo®UT-CN400 non
incluso nella confezione. L’utilizzo di altri utensili può danneggiare la catena e/o
causarne l’improvvisa apertura provocando incidenti, lesioni fisiche o morte.
• Lo spintore dell’utensile Campagnolo®UT-CN400 è dotato di perno a punta
conica sostituibile che ha una funzione fondamentale per il corretto montaggio
della bussola ULTRA-LINK; se il perno risultasse usurato o danneggiato,
sostituitelo con l’apposito perno di ricambio Campagnolo®UT-CN301. Se il perno
non viene sostituito tempestivamente può danneggiare la catena ed essere
causa di incidenti, lesioni fisiche o morte.
ATTENZIONE !
5 - MONTAGGIO DELLA CATENA
ATTENZIONE !
La catena 13s non è compatibile con le trasmissioni 11s e 12s. Utilizzate la
catena 13s solo ed esclusivamente con i componenti espressamente creati
dalla Campagnolo per la trasmissione Campagnolo®13s, combinazioni differenti
potrebbero causare incidenti, lesioni fisiche o morte.
L’ utilizzo di componenti non appartenenti a questo gruppo di trasmissione, può
ridurre significativamente le prestazioni complessive della trasmissione ed è
quindi opportuno non utilizzare componenti non appartenenti a questo gruppo di
trasmissione.

CAMPAGNOLO.COM
10 ITALIANO
5 - MONTAGGIO DELLA CATENA
5.1 - LUNGHEZZA CATENA
Determinate la lunghezza corretta
della catena senza farla passare
per il cambio posizionandola sul
pignone più grande e sull’ingranag-
gio. Una volta individuato il corretto
pin della maglia interna, dal lato
opposto a quella esterna riportante
la fascetta in plastica e l’etichetta
adesiva “Warning!", aggiungete
altre 4 maglie, due esterne e due
interne, per ottenere il pin esatto in
cui accorciare la catena.
1 2 3 4
5.2 - COME ACCORCIARE LA CATENA
IMPORTANTE! Eseguite tutte le
seguenti operazioni e troncate le
maglie in eccesso dal lato della catena
opposto a quella esterna riportante la
fascetta in plastica e l’etichetta adesiva
“Warning!” (Fig. 2).
H = 8÷15 mm max
Fig.2
Fig.1

CAMPAGNOLO.COM
11
5 - MONTAGGIO DELLA CATENA
ITALIANO

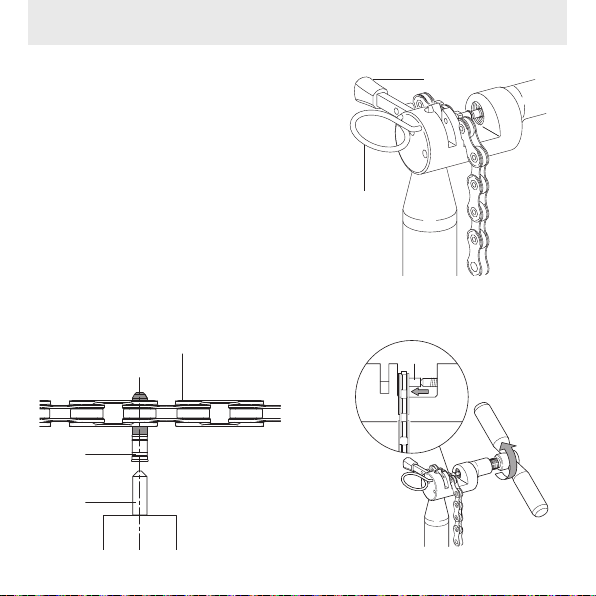

- Preparate l'utensile UT-CN400, posizio-
nando la linguetta in modalità di apertura
(X - Fig. 3).
- Inserite la maglia da aprire nell'utensile
UT-CN400 (Fig. 3) avendo cura di termina-
re con una maglia interna;
- bloccate la maglia con l'apposito dispo-
sitivo di blocco (Z) (Fig. 4);
- avvitate l'utensile finché il piolino non
sia completamente uscito dal foro della
maglia (Fig. 5).
UT-CN400 X
Fig.3
Fig.4
Z
Fig.5

CAMPAGNOLO.COM
12
5 - MONTAGGIO DELLA CATENA
ITALIANO
5.3 - INSERIMENTO DELLA BUSSOLA ULTRA-LINK 5-CN-SR700
- Rimuovete la fascetta in plastica e l’etichet-
ta adesiva “Warning”.
- Per l'inserimento della bussola di unione
ULTRA-LINK 5-CN-SR700 posizionate la
catena sulla scatola movimento centrale.
- Inserite la maglia interna (B - Fig. 6) nella
maglia esterna (C - Fig. 6), quindi inserite
la porzione di guida della bussola di unione
ULTRA-LINK 5-CN-SR700 (D - Fig. 6) nel
foro della maglia dal lato interno della catena
verso l'esterno.
B
C
D
Lato esterno della catena
• Spostate la catena sul pignone più
piccolo, quindi posizionate le maglie da
chiudere nella zona indicata in Fig.7.
12s13s
5-CN-SR700 5-CN-SR600
NO!
OK!
Fig.6
Fig.7

CAMPAGNOLO.COM
13
ITALIANO
5 - MONTAGGIO DELLA CATENA
- Posizionate l’utensile UT-CN400
come indicato in Fig. 8.
- Inserite la maglia da chiudere nelle
apposite sedi (Fig. 9).
- Svitate l'utensile UT-CN400.
UT-CN400 X
Fig.9
Fig.8

CAMPAGNOLO.COM
14
5 - MONTAGGIO DELLA CATENA
ITALIANO
- Bloccate la maglia con l'apposito dispo-
sitivo di blocco (Z - Fig. 10).
- Verificate che la linguetta dell'utensile
UT-CN400 sia in posizione esterna (Y -
Fig. 10).
- Verificate che la punta conica dello spin-
tore (F) (Fig. 11) sia in asse con il centro
della bussola ULTRA-LINK 5-CN-SR700
(E) (Fig. 11).
- Imprimendo una forza omogenea, avvi-
tate l'utensile (Fig. 12) finché la bussola
ULTRA-LINK 5-CN-SR700 (E) non sia
completamente entrata nello spessore
della catena.
Z
E
Y
F
E
Lato esterno
della catena.
F
E
Lato esterno
della catena
Fig.10
Fig.12Fig.11

CAMPAGNOLO.COM
15
5 - MONTAGGIO DELLA CATENA
ITALIANO
Nota
Onde evitare di rovinare irreparabilmen-
te la catena, NON AVVITATE l’utensile
oltre la battuta. Lasciate che la bussola
ULTRA-LINK 5-CN-SR700 (E) sporga
di 0,1 mm dal lato interno dalla catena
(Fig. 13).
- Inserite la porzione di guida sporgente
nell'apposito foro alla base dell'utensile
e spezzatela con una flessione (Fig. 14).
All'interno della bussola ULTRA-LINK
5-CN-SR700 deve sempre rimanere la
parte terminale della guida spezzata.
- Estraete il dispositivo di blocco (Z) e
rimuovete la catena dall'utensile.
Lato interno
della catena
E
0,1 mm
E
Fig.13
Fig.14

CAMPAGNOLO.COM
16
5 - MONTAGGIO DELLA CATENA
ITALIANO
5.4 - BLOCCAGGIO DELLA BUSSOLA ULTRA-LINK 5-CN-SR700
- Preparate l'utensile UT-CN400, posizio-
nando la linguetta in modalità di chiusura
(Y - Fig. 15).
- Posizionate l'utensile UT-CN400 come
indicato in Fig. 16 (dal lato esterno della
catena verso l'interno).
- Inserite la maglia da chiudere nelle appo-
site sedi (Fig. 17).
Y
Fig.15
Fig.16 Fig.17

CAMPAGNOLO.COM
17
5 - MONTAGGIO DELLA CATENA
ITALIANO
- Bloccate la maglia tramite l'apposi-
to dispositivo di blocco (Z - Fig. 18).
- Verificate che la punta conica dello
spintore sia in asse con il centro della
bussola ULTRA-LINK 5-CN-SR700
(Fig.19).
- Avvitate l'utensile portando lo
spintore a contatto con l'estremità
sporgente della bussola ULTRA-LINK
5-CN-SR700 eseguendo circa 3/4 di
giro imprimete una forza moderata
sulla stessa fino a deformarla (Fig.
20).
F
Lato esterno
della catena
F
Lato interno
della catena
Z
Fig.18
Fig.19 Fig.20

CAMPAGNOLO.COM
18
5 - MONTAGGIO DELLA CATENA
ITALIANO
NO! SÌ!
- La leggera sporgenza (X) (verso il
lato esterno della catena) del piolino
(E) dalla maglia (Fig. 21) è del tutto
normale e non ostacola il normale
scorrimento della catena.
Non cercate IN NESSUN MODO di
eliminarla!
- Verificare che la chiusura della
catena non presenti un "punto duro"
o maglie che non scorrano libera-
mente (Fig. 22).
NO! OK!
E
X
Lato esterno
della catena
E X
Fig.22
Fig.21

CAMPAGNOLO.COM
1919
5 - MONTAGGIO DELLA CATENA
ITALIANO
Eventualmente liberate l'articolazione agendo con leggere flessioni laterali sulle
maglie (Fig. 23).
ATTENZIONE !
Una catena chiusa in modo errato, può aprirsi improvvisamente durante l’utilizzo
della bicicletta e causare incidenti, lesioni fisiche o morte. Se avete qualsiasi
dubbio sulla vostra capacità di eseguire in maniera corretta le istruzioni riportate
in questo manuale, rivolgetevi ad un meccanico specializzato.
Fig.23

CAMPAGNOLO.COM
20
6 - APERTURA DELLA CATENA
ITALIANO
Se si presentasse la necessità di aprire e chiudere la catena (operazione
consentita al massimo due volte) utilizzate solamente l’apposita bussola di
chiusura Campagnolo ULTRA-LINK 5-CN-SR700 e l’utensile Campagnolo
UT-CN400.
L’utilizzo di sistemi di chiusura di altri produttori può danneggiare la catena.
Una catena danneggiata può rompersi, anche improvvisamente e causare
incidenti, lesioni fisiche o morte.
ATTENZIONE!
- Procuratevi l'apposita bussola Campagnolo®ULTRA-LINK 5-CN-SR700.
- Utilizzate solo ed esclusivamente l'utensile UT-CN400.
- Individuate sulla catena la maglia di apertura che deve essere diversa e lontana
da quella utilizzata per la prima chiusura (maglia riconoscibile dalla stampiglia
riportante il lotto di produzione).
Nota
Per aprire la catena eseguite le operazioni indicate nel capitolo 5 “Montaggio
della catena”, utilizzando solamente l’utensile Campagnolo®UT-CN400.
Aprire e chiudere la catena per più di due volte può provocare l’improvviso
danneggiamento della stessa durante l’utilizzo della bicicletta e causare
incidenti, lesioni fisiche o morte.
ATTENZIONE!
