Cembre HT-TFC User manual

This manual is the property of
Cembre
:
any reproduction is forbidden without written permission.
Ce manuel est la proprieté de
Cembre
:
toute reproduction est interdite sauf autorisation écrite.
Der Firma
Cembre
bleibt das Eigentumsrecht der Bedienungsanleitung vorbehalten.
Ohne vorherige schriftliche Genehmigung darf die Bedienungsanleitung weder vollständig noch teilweise vervielfältigt werden.Este
manual es propiedad de
Cembre
.
Toda reproducción está prohibida sin autorización escrita.
Questo manuale è di proprietà della
Cembre
:
ogni riproduzione é vietata se non autorizzata per scritto.
HYDRAULIC CUTTING TOOL
OUTIL HYDRAULIQUE DE COUPE
HYDRAULISCHES SCHNEIDWERKZEUG
HERRAMIENTA HIDRAULICA DE CORTE
UTENSILE OLEODINAMICO DA TAGLIO
HT-TFC
OPERATION AND MAINTENANCE MANUAL
NOTICE D'UTILISATION ET ENTRETIEN
BEDIENUNGSANLEITUNG
MANUAL DE USO Y MANTENIMIENTO
MANUALE D'USO E MANUTENZIONE
14 M 169
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
cod. 6261048
Cembre Ltd.
Dunton Park
Kingsbury Road, Curdworth - Sutton Coldfield
West Midlands B76 9EB (Great Britain)
Tel.: [phone] - Fax: [phone]
E-mail: [email protected]
www.cembre.co.uk
Cembre S.p.A.
Via Serenissima, 9
25135 Brescia (Italia)
Telefono: 030 36921
Telefax: 030 3365766
E-mail: [email protected]
www.cembre.it
Cembre S.a.r.l.
22 Avenue Ferdinand de Lesseps
91420 Morangis (France)
Tél.: [phone] - Fax: [phone]
B.P. 37 - 91421 Morangis Cédex
E-mail: [email protected]
www.cembre.fr
Cembre España S.L.
Calle Verano, 6 y 8 - P.I. Las Monjas
28850 Torrejón de Ardoz - Madrid (España)
Teléfono: 91 4852580
Telefax: 91 4852581
E-mail: [email protected]
www.cembre.es
Cembre AS
Fossnes Senter
N-3160 Stokke (Norway)
Phone: [phone]
Telefax: (47) 33361766
E-mail: [email protected]
www.cembre.no
Cembre GmbH
Heidemannstraße 166
80939 München (Deutschland)
Telefon: [phone]
Telefax: 089/35806777
E-mail: [email protected]
www.cembre.de
Cembre Inc.
Raritan Center Business Park
181 Fieldcrest Avenue
Edison, New Jersey 08837 (USA)
Tel.: [phone] - Fax: [phone]
E-mail: [email protected]
www.cembreinc.com
www.cembre.com
Certified Environmental
Management System Certified Occupational Health & Safety
Management System
Certified Quality
Management System

– Tool type
– Outil type
– Werkzeug Typ
– Herramienta tipo
– Tipo di utensile
–Year
– Année
– Jahr
– Año
– Anno
12
130
FIG. 8 LONGITUDINAL SECTION - COUPE LONGITUDINALE - SCHNITTZEICHNUNG -
SECCIÓN LONGITUDINAL - SEZIONE LONGITUDINALE
WARNING LABELS - ETIQUETTES SIGNALETIQUES - WARNSCHILDER -
ETIQUETAS DE ATENCION - ETICHETTE D'AVVERTENZA
▲
!
– Before using the tool, carefully read instructions in this manual.
– Avant d'utiliser cet outil, lire attentivement les instructions de cette notice.
– Vor Inbetriebnahme unbedingt die Bedienungsanleitung durchlesen.
– Antes de utilizar la herramienta, leer atentamente las instrucciones contenidas en este manual.
– Prima di utilizzare l'utensile, leggere attentamente le istruzioni contenute in questo manuale.
– Keep hands clear of blade.
– Au cours de l'utilisation, tenir les mains éloignées de la lame.
– Während des benützen, die Hände von den Messern fernhalten.
– Durante su utilización, tener las manos alejadas de la cuchilla.
– Durante l'utilizzo, tenere le mani lontane dalla lama.
2
– Always wear safety glasses and gloves when operating this tool.
– Porter toujours des lunettes de protection et des gants de travail.
– Immer mit Schutzbrille und Handschuhen bedienen.
– Trabajar siempre con gafas y guantes de seguridad.
– Operare sempre con visiera protettiva e guanti da lavoro.
3
4
1
123
4
TG 0352
12
61 04
05
06
07
03
02
01
62
60
59
58
57
56
55
08
09
10
12
13
14
15
16
17
54
24
25
26
27
28
29
30
31
32
33
39
38
37
36
3534
40
41
42
43
44
45
46
53
52
51
50
48
47
23
22
49
21
20
18 19
Serial number
Numéro de série
Seriennummer
Número de serie
Numero di matricola
HT-TFC

2
29
FIG. 6 TOOL POSITION FOR MAINTENANCE OPERATIONS
POSITION DE L'OUTIL POUR L'ENTRETIEN
WERKZEUG WARTUNGSPOSITION
COLOCACION PARA LAS OPERACIONES DE MANTENIMIENTO
POSIZIONAMENTO PER LE OPERAZIONI DI MANUTENZIONE
HYDRAULIC CUTTING TOOL
HT-TFC
1. GENERAL CHARACTERISTICS
– Application range: suitableforcuttinggroovedcontactwiresandconductorsusedonelectric
traction systems.
– Rated operating pressure:.................................................................................. 600 bar (8,700 psi)
–Dimensions: length............................................................................................... 373 mm (14.69 in.)
width (locking handle closed)................................................. 159 mm (6.26 in.)
width (locking handle open).................................................... 257 mm (10.12 in.)
– Weight:........................................................................................................................ 3,6 kg (7.9 lbs)
–Oil:............................................................................... AGIP ARNICA 32
or
SHELL TELLUS OIL TX 32 or equivalent
– Advancing speed. The tool automatically switches from a fast advancing speed of the blade
to a slow, high pressure cutting speed.
–Safety. The tool is provided with max pressure valve; MPC1 special manometer, is available
upon request to check the correct setting of the valve.
2. INSTRUCTIONS FOR USE (Ref. to Fig. 2)
2.1) Setting
– Select the appropriate die set. Two styles of die set are available:
Die Sets for cutting contact wire:
the die prole matches the prole of the contact wire.
Die Sets for cutting conductor:
the die prole matches the prole of the conductor.
2.2) Positioning
– Insert the die set into the head (see § 2.5).
– Position the conductor inside the die set so that the blade (15) lines up with the desired cut-
ting point.
– Close the die set (see Fig. 3) by moving the locking handle (49) towards the tool body, until
automatically‘locked’in position and securely clamping the wire/conductor (see Fig. 4).
– Operate the moveable handle (31) to advance the blade (15) to the conductor (see Fig. 5).
ENGLISH
14
13
15
FIG. 7
BLADE CHANGING
CHANGEMENT DE LA LAME
MESSERWECHSEL
CAMBIO DE LA CUCHILLA
CAMBIO DELLA LAMA
03
31
01
02
18
12
33

328
ENGLISH

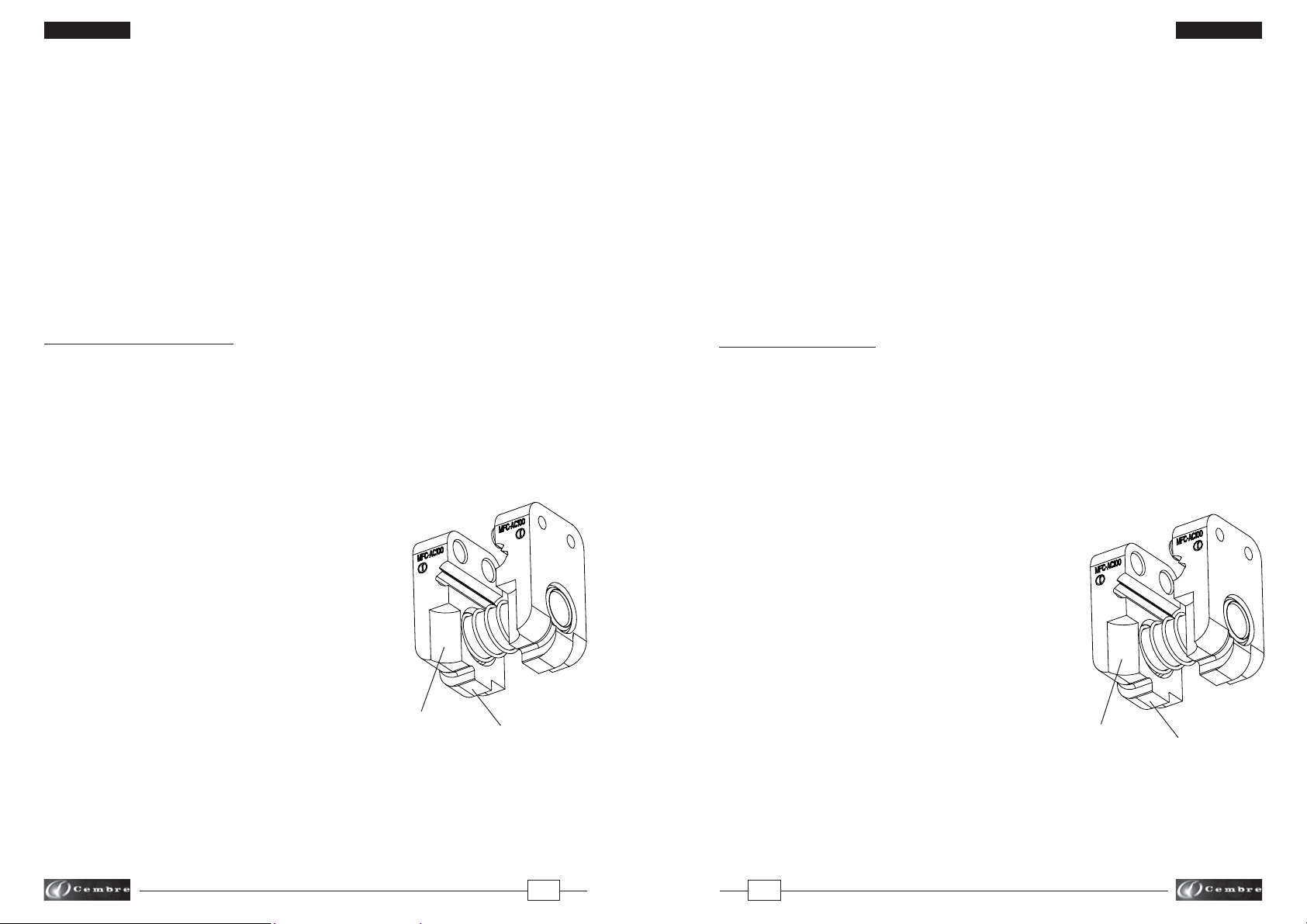

FIG. 4 POSITIONING - POSITIONNEMENT - POSITIONIEREN -
COLOCACION - POSIZIONAMENTO
15
FIG. 5 CUTTING - COUPE - SCHNEIDEN - CORTE - TAGLIO
3
Beforeproceedingwiththecuttingoperation,ensurethatthelockingpin (16)is fullyinserted
in the head and the locking handle (49) is securely locked in position.
Check that the cutting edge of the blade coincides with the desired cutting point;
ifnotopenthedies,byreleasingthelockingHandle(49)andrepositioningthewire/conductor.
2.3) Cutting (Ref. to Fig. 5)
– Continue operating the handle, the blade (15) progressively advances, until the conductor is
completely cut in a clean and precise manner, without deforming the conductor.
Do not cut steel rods
2.4) Release of dies
– Press the pressure release lever (33) for the rapid retraction of the ram (13).
– By releasing the locking handle (49) the dies open and release the wire/conductor.
2.5) Inserting the die set (Ref. to Figs. 1, 2)
– Remove the locking pin (16) and insert the die set into
the top of the tool and position the ‘locator’ (A) in the
guide at the bottom of the head.
Ensure that the recess (B) on the front of the die set faces
the blade (15).
– Fully insert the locking pin (16) into the head.
The die set is polarised and can only be installed one
way, to allow the correct insertion of the locking pin
(16).
– To remove the die set from the head: open the locking
lever (49), completely remove the locking pin (16) and
slide the die set out of the tool.
2.6) Rest setting
After completion of the work, release the oil pressure as directed in paragraph 2.4.
3. WARNING
The tool is robust and requires very little daily maintenance.
Compliance with the following points, should help to maintain the optimum performance of
the tool.
3.1) Accurate cleaning
Dust, sand and dirt are a danger for any hydraulic device.
Every day, after use, the tool must be cleaned with a clean cloth, taking care to remove any
residual, especially close to pivots and moveable parts.
(B) (A)
FIG. 1

3.2) Storage
When not in use, the tool should be stored
and transported in the plastic case, to prevent
damage.
Plastic case (VAL P17): size 470x384x110 mm
(18.5x15.1x4.3 in.); weight 2 kg (4.4 lbs).
The case is suitable for storing the tool and
up to 4 die sets.
3.3) Head rotation
For ease of operation, the tool head can rotate through 180°.
Warning: Do not attempt to turn the head if the hydraulic circuit is pressurised.
4. MAINTENANCE
Air in the hydraulic circuit may aect the performance of the tool: slow advancement of the
cutting blade; cutting blade pulsating.
In this case proceed as follows:
4.1) To purge air bubbles from hydraulic circuit (Ref. to Fig. 6)
a– Hold tool upright in a vice with the moveable handle (31) open (Fig. 6).
b– Unscrew the main handle (03) from the body (12) to expose the rubber oil reservoir (02)
c– Remove reservoir cap (01).
d– Operate moveable handle (31) several times, in order to advance the ram (13).
e– Press the pressure release lever (33) to retract the ram (13), discharge oil pressure from the
circuit and return all oil to the reservoir.
f– Repeat points (d- e) ve times, to ensure all air bubbles in the hydraulic circuit are purged
into the reservoir.
g– If the oil level is low, top up as directed in paragraph 4.2.
h– Remove all air from reservoir and t cap (01).
i– Assemble main handle (03) to tool body.
If the tool continues to malfunction, return the tool for service/repair as detailed in § 5.
27 4
ENGLISH
1
2
1
2
3
FIG. 2
FIG. 3
16
49
DIE SET
BLOC-MATRICES
MATRIZENEINHEIT
GRUPO DE MATRICES
GRUPPO MATRICI
15
16
49
CONTACT WIRE
FIL DE CONTACT
HILO DE CONTACTO
FAHRDRAHT
FILO DI CONTATTO



526
6. LISTA DEI COMPONENTI (Rif. a Fig. 8)
ITALIANOENGLISH
I particolari indicati con () sono quelli che la Cembre consiglia di cambiare sempre nel caso di un even-
tuale smontaggio dell'utensile.
Detti particolari sono fornibili su richiesta nella “Confezione Ricambio per HT-TFC“.
La garanzia decade qualora vengano utilizzate parti di ricambio non originali Cembre .
Per ordinare parti di ricambio, specicare sempre i seguenti punti:
- numero di codice del componente
- denominazione del componente
- tipo dell'utensile
- numero di matricola dell'utensile
N. Codice Part. DESCRIZIONE Q.tà
4.2) Oil top up
Every six months check the oil level in the reservoir. If necessary, top up the oil level to the top
lip of the reservoir and remove all air from the reservoir, see 4.1, points a, b, c, and e.
Finally, complete with operations hand i.
Ensure that disposal of used oil is in accordance with current legislation.
Always use clean recommended oil, see § 1.
Do not use old or recycled oil.
Do not use hydraulic brake uid.
4.3) Blade changing (Ref. to Fig. 7)
The blade may become worn or damaged through prolonged or improper use.
Replace the damaged blade as follow:
– Remove the die set from the tool (see § 2.5), operate the tool to advance the blade (15) until
the spring pin (14) in the ram (13) is accessible.
– Use a suitable drift to remove the spring pin (14) and release the blade (15).
– Note the orientation of the blade (15). Remove the blade and t the replacement. Fit the
spring pin (14) and release the oil pressure.
5. RETURN TO Cembre FOR OVERHAUL
In the case of a breakdown contact our Area Agent who will advise you on the problem and
give you the necessary instructions on how to dispatch the tool to our nearest service Centre; if
possible,attach a copy of theTest Certicate supplied by Cembre togetherwiththetoolor, if no
otherreferencesareavailable,indicatetheapproximatepurchasedateandthetoolserialnumber.
▲
!
N. Codice Part. DESCRIZIONE Q.tà
6800040 01 TAPPO SERBATOIO 1
6720020 02 SERBATOIO 1
6480065 03 MANICO FISSO MONTATO 1
6360250 04 GUARNIZIONE OR 1
6740100 05 SFERA 5/32" 1
6520160 06 MOLLA ASPIRAZIONE 1
6740020 07 SFERA 1/4" 1
6520200 08 MOLLA 1
6340590 09 GRANO TENUTA SFERA 1
6362098 10 GUARNIZIONE 1
6160217 12 CORPO 1
6620116 13 PISTONE 1
6760236 14 SPINA ELASTICA ø 4x18 1
6420021 15 LAMA 1
6560563 16 PERNO FERMA MATRICE 1
6340614 17 GRANO SFERA M6 1
6780157 18 SUPPORTO TESTA 1
6080118 19 RULLINO 2
6371017 20 GHIERA DI REGOLAZIONE 1
6700064 21 ANELLO ELASTICO RADIALE 1
6900013 22 VITE M3X4 INOX 1
6760160 23 SPINA ELASTICA ø 3x28 1
6040490 24 ANELLO GUIDA PISTONE 1
6520350 25 MOLLA RITORNO LAMA 1
6360161 26 GUARNIZIONE OR 1
6040101 27 ANELLO BK 1
6362020 28 GUARNIZIONE JF 1
6620090 29 PISTONE POMPANTE 1
6360240 30 GUARNIZIONE OR 1
6480198 31 MANICO MOBILE 1
6380200 32 IMPUGNATURA MANICO MOBILE 1
6440110 33 LEVA SBLOCCO PRESSIONE 1
6895020 34 VALVOLA COMPL. 1
6040080 35 ANELLO BK 1
6360140 36 GUARNIZIONE OR 1
6760100 37 SPINA ELASTICA D 3x16 1
6020027 38
PISTONCINO SCARICO PRESSIONE 1
6600020 39 PIOLO RICHIAMO LEVA 1
6520280 40 MOLLA 1
6360120 41 GUARNIZIONE OR 1
6740120 42 SFERA 7/32" 1
6600100 43 NOTTOLINO SPINGI SFERA 1
6740020 44 SFERA 1/4" 1
6520200 45 MOLLA 1
6340590 46 GRANO TENUTA SFERA 1
6560262 47 PERNO MANICO MOBILE 2
6700060 48 ANELLO ELASTICO 4
6440195 49 LEVA DI BLOCCAGGIO 1
6230010 50 ECCENTRICO 1
6900341 51 VITE M 8x10 1
6360166 52 GUARNIZIONE OR 1
6520520 53 MOLLA 1
6232297 54 ETICHETTA TG 0497 1
6635011 55 PUNTALE SCARICO PRESS. 1
6520861 56 MOLLA SBLOCCO PRESS. 1
6340720 57 GRANO SCARICO PRESS. 1
6520160 58 MOLLA ASPIRAZIONE 1
6740100 59 SFERA 5/32" 1
6641020 60 ROSETTA M6 RAME 1
6900601 61 VITE ASPIRAZIONE 1
6232038 62 ETICHETTA (TG.0352) 1
6000069 CONFEZIONE RICAMBIO

25 6
6. PARTS LIST (Ref. to Fig. 8)
ENGLISH
ITALIANO
g–Prima di richiudere il serbatoio si deve eliminare completamente l’aria.
Se il livello dell’olio fosse basso, eettuare un rabbocco come indicato al § 4.2.
h– Inserire il tappo (01).
i– Rimontare il manico sso (03). Nel caso eccezionale che l’utensile, anche dopo queste ope-
razioni di manutenzione, non funzionasse correttamente (il pistone non avanza o pulsa) è
consigliabilecontattareilpiùvicinoAgenteCembre perlasuacompletarevisione(vedi§5).
4.2) Rabbocco dell’olio
Il serbatoio dell’olio deve essere sempre pieno; ciò evita che si formino bolle d’aria al suo interno.
Consigliamo di vericare il livello dell’olio almeno ogni 6 mesi; se il livello fosse basso, procedere
al rabbocco eseguendo le operazioni descritte precedentemente in a,b,c ed e, quindi riempire
raso il serbatorio.
Completare con le operazioni h ed i.
In occasione di eventuali sostituzioni dell'olio, smaltire l'olio esausto attenendosi scru-
polosamente alla legislazione specica in materia.
Usare esclusivamente un tipo d’olio consigliato al § 1.
Mai usare olio rigenerato o usato.
È necessario che l’olio sia pulito.
4.3) Cambio della lama (Rif. a Fig. 7)
Può accadere che, per un uso prolungato o improprio, la lama si danneggi.
La sostituzione della lama danneggiata con la nuova é semplice:
– Azionarel'utensileprivodelgruppomatrici(vedi§2.5)efaravanzarelalama(15)noamettere
in vista la spina elastica (14) sul pistone (13).
– Con un attrezzo appuntito espellere la spina elastica (14) liberando così la lama (15).
– Toglierelavecchialamadall'appositasededelpistone,inserirvilanuovapolarizzatainmaniera
esatta bloccandola nuovamente con la spina elastica.
5. RESA ALLA Cembre PER REVISIONE
In caso di guasto contattare il nostro Agente di Zona il quale vi consiglierà in merito e fornirà
le istruzioni necessarie per l’invio dell'utensile alla nostra Sede; se possibile, allegare copia del
Certicato di Collaudo a suo tempo fornito dalla Cembre con l'utensile oppure, in mancanza
di altri riferimenti, indicare la data approssimativa di acquisto.
The items marked () are those Cembre recommend replacing if the tool is disassembled.
These items are supplied on request in the “HT-TFC Spare Parts Package”.
The guarantee is void if parts used are not Cembre original spares.
When ordering spare parts always specify the following:
- code number of item
- name of item
- type of tool
- tool serial number
Code N° Item DESCRIPTION Qty
▲
!
6800040 01 RESERVOIR CAP 1
6720020 02 OIL RESERVOIR 1
6480065 03 MAIN HANDLE ASSY 1
6360250 04 O-RING 1
6740100 05 5/32" BALL 1
6520160 06 SUCTION SPRING 1
6740020 07 1/4" BALL 1
6520200 08 SPRING 1
6340590 09 BALL POSITIONING DOWEL 1
6360300 10 SEAL 1
6160217 12 BODY 1
6620116 13 RAM 1
6760236 14 ø 4x18 SPRING PIN 1
6420021 15 BLADE 1
6560563 16 LOCKING PIN 1
6340614 17 M6 DOWEL 1
6780157 18 HEAD SUPPORT 1
6080118 19 ROLLER PIN 2
6371017 20 ADJUSTMENT RING 1
6700064 21 CIRCLIP 1
6900013 22 M3X4 SCREW 1
6760160 23 ø 3x28 SPRING PIN 1
6040490 24 RAM GUIDING RING 1
6520350 25 RETURN SPRING 1
6360161 26 O-RING 1
6040101 27 BACK-UP RING 1
6362020 28 SEAL 1
6620090 29 PUMPING RAM 1
6360240 30 O-RING 1
6480198 31 MOVEABLE HANDLE 1
6380200 32 MOVEABLE HANDLE GRIP 1
Code N° Item DESCRIPTION Qty
6440110 33 PRESSURE RELEASE LEVER 1
6895020 34 MAX PRESS.VALVE 1
6040080 35 BACK-UP RING 1
6360140 36 O-RING 1
6760100 37 ø 3x16 SPRING PIN 1
6020027 38 PRESSURE RELEASE RAM 1
6600020 39 SPRING LOADED PIN 1
6520280 40 SPRING 1
6360120 41 O-RING 1
6740120 42 7/32" BALL 1
6600100 43 BALL SUPPORT 1
6740020 44 1/4" BALL 1
6520200 45 SPRING 1
6340590 46 BALL POSITIONING DOWEL 1
6560262 47 MOVEABLE HANDLE PIVOT 2
6700060 48 CIRCLIP 4
6440195 49 LOCKING HANDLE 1
6230010 50 ECCENTRIC PIN 1
6900341 51 M 8x10 SCREW 1
6360166 52 O-RING 1
6520520 53 SPRING 1
6232297 54 (TG.0497) LABEL 1
6635011 55 PRESSURE RELEASE PIN 1
6520861 56 SPRING 1
6340720 57 PRESSURE RELEASE DOWEL 1
6520160 58 SUCTION SPRING 1
6740100 59 5/32" BALL 1
6641020 60 M6 COPPER WASHER 1
6900601 61 SUCTION SCREW 1
6232038 62 (TG.0352) LABEL 1
6000069 SPARE PARTS PACKAGE

247
OUTIL HYDRAULIQUE DE COUPE
TYPE HT-TFC
1. CARACTERISTIQUES GENERALES
– Domaine d'application: conçu pour lacoupedes ls rainurés des lignesaériennesde contact
et conducteurs en général.
– Pression nominale: ..................................................................................................600 bar (8,700 psi)
– Dimensions: hauteur.............................................................................................. 373 mm (14.69 in.)
largeur (poignée de blocage fermée).................................... 159 mm (6.26 in.)
largeur (poignée de blocage ouverte) ..................................257 mm (10.12 in.)
– Poids: ........................................................................................................................... 3,6 kg (7.9 lbs)
– Huile:.......................................................................... AGIP ARNICA 32
ou
SHELL TELLUS OIL TX 32 ou équivalent
–Avance rapide: l'outil passe automatiquement de la vitesse rapide d'approche de la lame, à
la vitesse lente de coupe.
–Sécurité: l'outil est pourvu d'une valve de surpression.
Pour vérier le bon fonctionnement de cette valve, un manomètre spécial, notre réf. MPC1,
est disponible à la demande.
2. INSTRUCTIONS D'UTILISATION
2.1) Mise en service
Choisir le type de bloc-matrices adapté au conducteur (l de contact ou conducteur) à couper;
deux types de bloc-matrices sont prévus:
Pour la coupe des ls rainurés de contact:
le bloc-matrices a une forme qui reproduit le prol du l de contact à couper.
Pour la coupe de conducteurs:
le bloc-matrices est de dimensions adaptée au conducteur à couper.
2.2) Positionnement
– Introduire le bloc-matrices à l'intérieur de l'outil (voir § 2.5).
– Placer le conducteur à l'intérieur du bloc-matrices de façon à ce que la lame (15) se trouve au
niveau du point de coupe souhaité.
– Fermer les matrices (voir Fig. 3) en portant la poignée de blocage (49) vers le bas jusqu'à son
verrouillage; le conducteur est alors positionné pour la coupe (voir Fig. 4).
ITALIANOFRANÇAIS
3. AVVERTENZE
L’utensileèrobustoenonrichiedeattenzioniparticolari;perottenereun correttofunzionamento
basterà osservare alcune semplici precauzioni:
3.1) Accurata pulizia
Tenerepresentechela polvere,la sabbiae losporcorappresentanoun pericoloper ogniapparec-
chiatura oleodinamica. Dopo ogni giorno d’uso si deve ripulire l’utensile con uno straccio pulito,
avendo cura di eliminare lo sporco depositatosi su di esso, specialmente vicino alle parti mobili.
3.2) Custodia
Per proteggere l’utensile da urti accidentali e
dallapolvere,quandononvieneutilizzato,èbene
custodirlo nell’apposita valigetta in materiale
plastico accuratamente chiusa.
Questa valigetta (tipo VAL P17) ha dimensioni
470x384x110 mm (18.5x15.1x4.3 in.); e pesa 2
kg (4.4 lbs); può contenere la testa e no a 4
gruppi di matrici.
3.3) Rotazione della testa
La testa dell’utensile può ruotare di 180° rispetto al corpo, permettendo così all’operatore di
eseguire il lavoro nella posizione più agevole.
Attenzione: non forzare la testa tentando di ruotarla quando l’utensile è in pressione.
4. MANUTENZIONE
Eventuali bolle d’aria presenti nel circuito dell’olio potrebbero pregiudicare il corretto funziona-
mento dell’utensile.Tale situazione si manifesta con un comportamento anomalo dell’utensile:
pompando, il pistone non avanza oppure si muove molto lentamente oppure pulsa. In questo
caso bisognerà agire nel modo seguente:
4.1) Per espellere le bolle d’aria (Rif. a Fig. 6)
a– Capovolgere l’utensile e bloccarlo in una morsa in posizione verticale (Fig. 6) con il manico
mobile (31) divaricato.
b– Svitare dal corpo pompante (12) il manico sso (03) e slarlo completamente, mettendo in
vista il serbatoio di gomma (02) dell’olio.
c– Estrarre il tappo (01) del serbatoio dell’olio.
d– Azionare tre o quattro volte il manico mobile (31), facendo avanzare il pistone (13).
e– Rilasciare la pressione dell’olio tramite la leva (33), no a che il pistone (13) non sia arretrato
completamente ed in modo che l’olio sia ritornato tutto nel serbatoio.
f– Ripetere le operazioni (d -e) almeno 5 volte in modo che le bolle d’aria, eventualmente
presenti nel cirtuito oleodinamico, vengano espulse e si raccolgano nel serbatoio dell’olio.

– Actionner le bras mobile (31) de façon continue, on approchera la lame (15) du conducteur
(voir Fig. 5).
Avant de procéder à l'opération de coupe, veiller à ce que l'axe (16) soit engagé à fond et que
la poignée de blocage (49) soit parfaitement verrouillée.
S'assurer que la lame se trouve au niveau du point de coupe souhaité; si ce n'est pas le cas,
rouvrir les matrices en agissant sur la poignée de blocage et remettre en place le conducteur.
2.3) Coupe (Voir Fig. 5)
– Continueràactionner l'outil;lalame (15)avanceraprogressivementjusqu'àlacoupecomplète
duconducteurquiseraeectuéedefaçonnetteetprécisesansaucunedéformationdecelui-ci.
Ne pas couper de rond massif en acier
2.4) Réouverture du bloc-matrices
– Appuyer sur le levier (33), situé sur le corps de l’outil, jusqu’à ce que la lame soit complètement
rétractée.
– Débloquer la poignée (49); les matrices s'ouvrent et le conducteur est libéré.
2.5) Introduction du bloc-matrices (Voir Fig. 1 et 2)
– Extraire l'axe (16) et introduire le bloc-matrices à l'inté-
rieur de l'outil par le haut de façon à ce que les guides
(A) se place dans la gorge du fond de la tête et que les
dégagements(B)surledevantdes matricessoittournés
vers la lame (15).
– Introduire l'axe (16) à fond jusqu'à la butée.
Le positionnement du bloc-matrices à l'intérieur de
l'outil est "dêtrompé"; la mise en place de l'axe (16)
ne sera possible que s'il est introduit correctement.
– Pour enlever le bloc-matrices de la tête, débloquer la
poignée (49), extraire complètement l'axe (16) et sortir
le bloc par le haut.
2.6) Rangement
– Décompresser en appuyant sur le levier, (voir §2.4)
– L’outil doit être ramené à sa position de repos, pour être rangé dans son coret, le travail
terminé.
– Manovrando il manico mobile (31) inizia l'avvicinamento della lama (10) al conduttore (rif. a
Fig. 5).
Prima di procedere all'operazione di taglio assicurarsi che il perno (16) sia inserito a fondo e
che la leva (49) sia perfettamente bloccata.
Assicurarsi che la lama sia in corrispondenza del punto di taglio desiderato; in caso contrario
riaprire le matrici agendo sulla leva di bloccaggio e riposizionare il conduttore.
2.3) Taglio (Rif. a Fig. 5)
– Continuando ad azionare il manico mobile, si passerà automaticamente dall’alta alla bassa
velocità; la lama (15) avanzerà progressivamente no al completo taglio del conduttore che
avverrà in modo netto e preciso senza alcuna deformazione del conduttore stesso.
Non utilizzare l'utensile per il taglio di tondi in acciaio!
2.4) Riapertura delle matrici
– Premendo a fondo la leva sblocco pressione (33) posta sul corpo pompante dell’utensile, si
otterrà il ritorno del pistone (13) con conseguente riapertura della lama (15).
– Sbloccare la leva (49), le matrici si apriranno con conseguente rilascio del conduttore.
2.5 Inserimento del gruppo matrici (Rif. a Figg. 1 e 2)
– Estrarreilperno(16)einserireilgruppomatriciall’interno
dell'utensiledall’altoinmodochelaguida(A)siposizioni
nella scanalatura sul fondo della testa e che l’incavo (B),
sul fronte delle matrici, sia rivolto verso la lama da taglio
(15).
– Inserire il perno (16) completamente no alla battuta.
Il posizionamento del gruppo matrici all'interno della
testa é univoco, solo se introdotto in modo corretto
sarà possibile l'inserimento del perno (16).
– Pertogliereilgruppomatricidall'utensilesaràsuciente
sbloccare la leva (49), estrarre completamente il perno
(16) e slare il gruppo dall'alto.
2.6) Messa a riposo
– Far arretrare completamente il pistone agendo come descritto al § 2.4.
– Riporre l'utensile nella sua valigetta in materiale plastico.
823
FRANÇAIS
ITALIANO
(B) (A)
FIG. 1
(B) (A)
FIG. 1

922
3. RECOMMANDATIONS
Cet outil est robuste et ne nécessite aucune attention ou entretien particulier.
Les recommandations qui suivent sont néanmoins souhaitables pour assurer une longévité
optimum:
3.1) Nettoyage élémentaire
Veiller à protéger l'outil de la poussiére, du sable et de la boue qui sont un danger à tout système
hydraulique. Chaque jour après utilisation, l'outil doit être nettoyé à l'aide d'un chion propre,
tout particulièrement aux endroits de pièces mobiles.
3.2) Rangement
Ilestde bonne règlede rangerl'outildans son
coret, fermé, après usage, en protection des
chocs et de la poussière.
Le coret(type VALP17)est conçupour loger
l'outil et 4 bloc-matrices.
Dimensions470x384x110mm(18.5x15.1x4.3
in.), poids 2 kg (4.4 lbs).
3.3) Rotation de la tête
La tête de l'outil pivote de 180° par rapport au
corps, permettant à l'utilisateur de travailler dans la position, la mieux adaptée.
Attention: ne pas forcer la rotation de la tête, lorsque le circuit hydraulique est en pression.
4. ENTRETIEN
Le seul problème pouvant être rencontré parfois, nécessitant une intervention, est la présence
d’une bulle d’air dans le circuit hydraulique. Cet incident est caractérisé par un mauvais fonc-
tionnement de l'outil: dans l'action de montée en pression, soit la lame ne monte pas, soit elle
progressetréslentement,soitellemonteetredescentpulsativement.Danscecas,ilestnécessaire
de procéder comme suit:
4.1) Elimination de bulles d’air (Voir Fig. 6)
a– Mettre l’outil en position verticale dans un étau, en écartant le bras mobile (31) (voir Fig. 6).
b– Dévisser le bras principal (03) du corps (12), et le dégager complètement, laissant apparaître
le réservoir d’huile en caoutchouc (02).
c– Retirer le capuchon (01) du réservoir.
d– Actionner 3 ou 4 fois le bras mobile (31), faisant avancer le piston (13).
e– Appuyer sur le levier (33), la valve de décompression libèrera complètement la pression
d’huile dans le circuit hydraulique; maintenir le levier appuyé jusqu’à la rétraction totale du
piston (13) et de l’huile dans son réservoir.
f – Refaire les opérations (d - e) au moins cinq fois, an de permettre aux éventuelles bulles
d’aircontenuesdans le circuithydrauliqued’êtrerejetéeset évacuéesparle réservoird’huile.
ITALIANO
FRANÇAIS
UTENSILE OLEODINAMICO DA TAGLIO
TIPO HT-TFC
1. CARATTERISTICHE GENERALI
– Campo di applicazione: adatto al taglio dei li sagomati per linee aeree di contatto e di
conduttori in genere.
–Pressione nominale di esercizio: ..................................................................... 600 bar (8,700 psi)
– Dimensioni: lunghezza ........................................................................................ 373 mm (14.69 in.)
larghezza (leva di bloccaggio chiusa).................................... 159 mm (6.26 in.)
larghezza (leva di bloccaggio aperta) ................................... 257 mm (10.12 in.)
–Peso: (senza matrici)............................................................................................... 3,6 kg (7.9 lbs)
–Olio consigliato:.................................................... AGIP ARNICA 32
oppure
SHELL TELLUS OIL TX 32 o equivalenti
–Velocità di avanzamento. Sono due: una rapida di avvicinamento della lama ed una più lenta
di taglio. La commutazione da una all'altra velocità é automatica.
–Sicurezza: l’utensile è munito di valvola di massima pressione la cui corretta taratura è veri-
cabile mediante l’apposito strumento MPC1 fornibile a richiesta.
2. ISTRUZIONI PER L’USO
2.1) Preparazione
– Scegliere il gruppo matrici adatto al conduttore (lo di contatto o corda) da tagliare; sono
previste due tipologie di gruppi matrici:
Per il taglio dei li di contatto sagomati:
il gruppo matrici é sagomato in modo da riprodurre il prolo del lo di contatto da tagliare.
Per il taglio di corde:
il gruppo matrici è dimensionato in modo da riprodurre la sagoma della corda da tagliare.
2.2) Posizionamento
– Inserire il gruppo matrici all’interno della testa dell'utensile (vedi § 2.5).
– Posizionare il conduttore all’interno del gruppo matrici in modo che la lama (15) sia in corri-
spondenza del punto di taglio desiderato.
– Chiudere le matrici (rif. a Fig. 3) portando la leva (49) verso il basso no a ne corsa bloccandola
in posizione; a questo punto il conduttore sarà pronto per il taglio (rif. a Fig. 4).
