Courtyard Creations RUS487M User manual

ASSEMBLY INSTRUCTIONS
ATTENTION: THIS PRODUCT IS NOT FOR COMMERCIAL USE
INTENDED FOR RESIDENTIAL USE ONLY.
RUS487M
PAGE 1 OF 8 COURTYARD CREATIONS INC.
V-3
Use the correct bolts as indicated. Do not tighten any of the bolts until the swing is completely assembled.
Do not discard of any of the packaging until you have checked that you have all of the parts and
fittings required.
Keep children away during assembly. This item contains small parts that can be swallowed by
children. Children should always be under direct adult supervision while using this product.
Retain these assembly instructions for future reference.
Quote the following FQC No. when contacting the service center.
SERVICE CENTER TOLL FREE NO.
TEL: [phone]
FAX: [phone]
!
!
!
!
!
STOP DO NOT RETURN TO THE STORE!

V-3
TOP CROSS BEAM
W/ADJUSTABLE TEETH
REAR UPRIGHT SUPPORT
FRONT UPRIGHT SUPPORT
LATERAL CROSS BRACE
REAR CROSS BRACE
ARM
SUPPORT
BOTTOM FRAME
SEAT ASSEMBLY
TABLE TOP
SWING ARM TUBE
LEG CAP
SUSPENSION SPRING
BOLT M8*75
BOLT M8*70
WASHER d6.5*D26.5*5
BOLT M6*65
RTS487G-CS09-8
62RUS487MN101
62RUS487MN102
62RUS487MI102
62RUS487MH102
RTS487G-CS01-1
62RUS487MI107
62RUS487MQ101
RUS487M-CS11-1
28110701001
62RUS487MM101
28000221023
17GA20405201-Y3
17C01A0822071YX
17C01A0823071YX
17C01A0806001YX
18060109070601
17C40A0722001YX
Q'TY
BOLT M6*45
WASHER d8.5*D17*1.6
PLASTIC NUT M8*P1.25
PLASTIC NUT M6*P1.0
WASHER d8.5*D16*18
CANOPY/FRAME
CONNECTOR
PLASTIC SCREW
HEX. KEY WRENCH 4MM
HEX. KEY WRENCH 6MM
CANOPY
BASKET
17C40A0716001YX
17FA08060601-YX
18000C23001
18000C06001
18000626028
18000018001
17KAA0101----Y4
17KAA0201----Y4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
37
1
2
2
2
1
2
2
1
2
1
4
12
4
2
4
4
4
8
2
20
18
4
4
2
2
1
1
1
2
PAGE 2 OF 8
A. Read the instructions thoroughly. Acquaint yourself with the inventory of parts and the
accompanying drawings to ensure safe and proper assembly.
B. You will need the following tools:
- Phillips Screwdriver
- Nut Wrench (See Part #34)
- Hex. Key Wrench (See Part #32 and #33)
C. Lay out all of the parts on a flat surface and identify them using the table below.

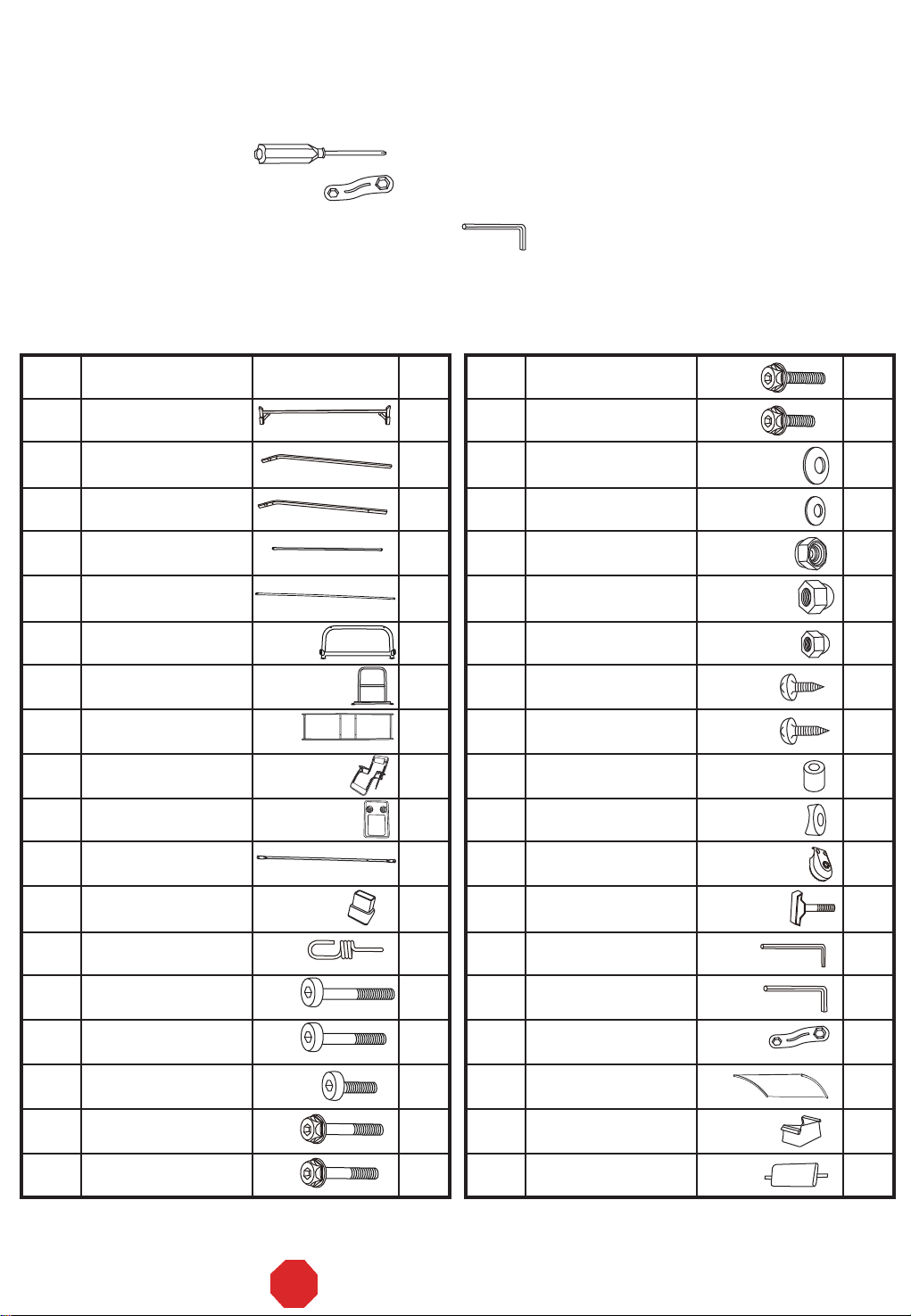

PARTS LIST
18060616261601 4
BOLT M6*35
17C40A0712001YX
BOLT M6*18
17C40A0707001YX
8
WASHER d6.5*D16*1.2
17FA05050401-YX 44
JAM NUT M8*1.25
17D03A040401-YX 4
4
NUT WRENCH 13&17MM
17KAB1201----Y4 1
SCREW ST4.2*12
17C17A0403001YX
SCREW ST4.2*16
417C17A1306001YX
PART
NO. MATERIAL CODE PART
BOLT M8*16
RUS487M-CS18-1
61R487MK00001BA
36 1
61R487MG00001BA
STOP DO NOT RETURN TO THE STORE!
PILLOW

V-3
Step 3:
Fasten the lateral cross braces (#4) to upright
supports (#2 and #3) by using bolts (#17),
washers (#22), and plastic nuts (#25).
Repeat the same procedure for both sides.
See Fig. A – Step 3.
Step 5:
Insert the leg caps (#12) into all of the base feet.
See Fig. A – Step 5.
PAGE 3 OF 8
Step 1
Step 2
Step 3
Step 4
Step 5
Fig. A

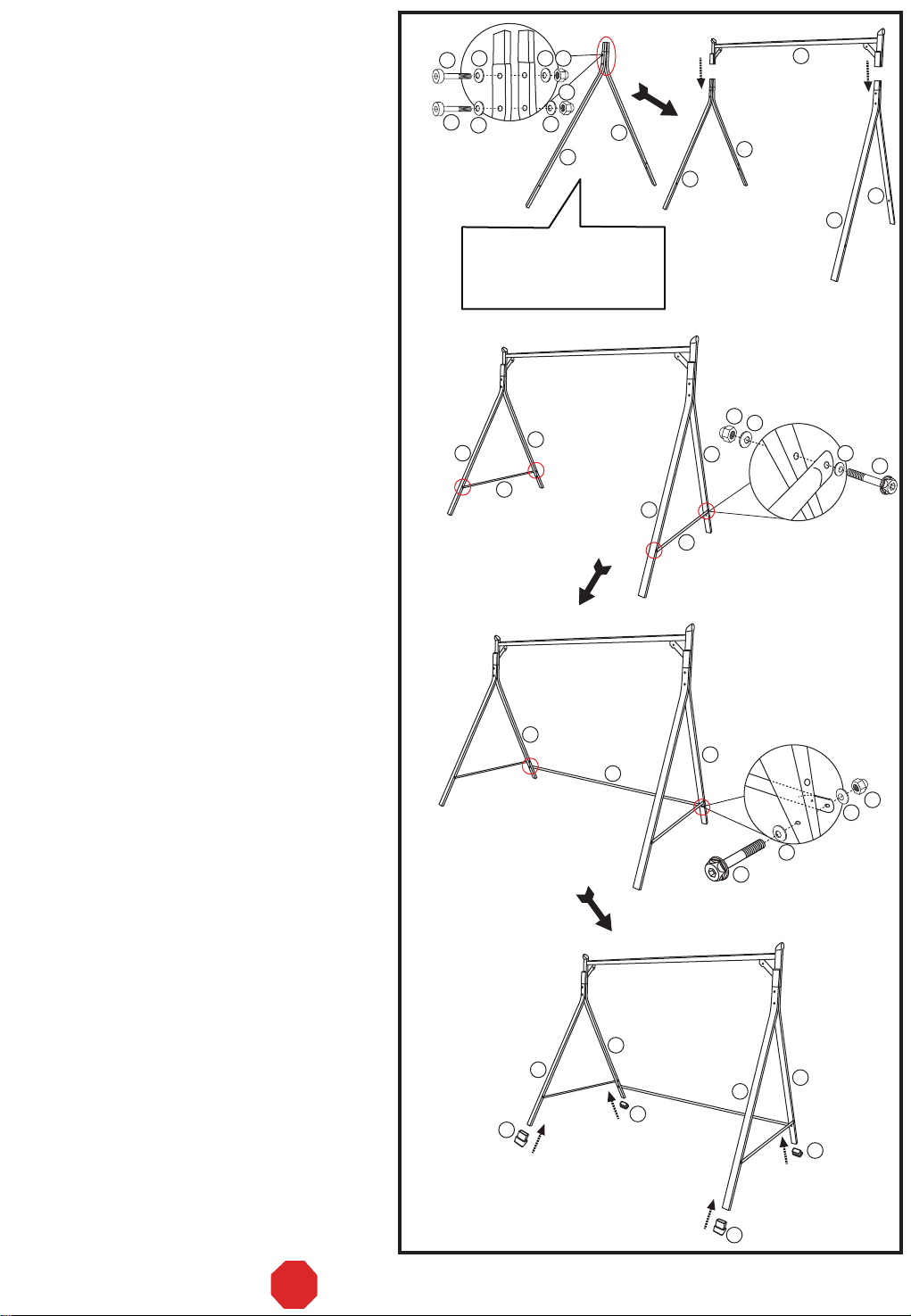

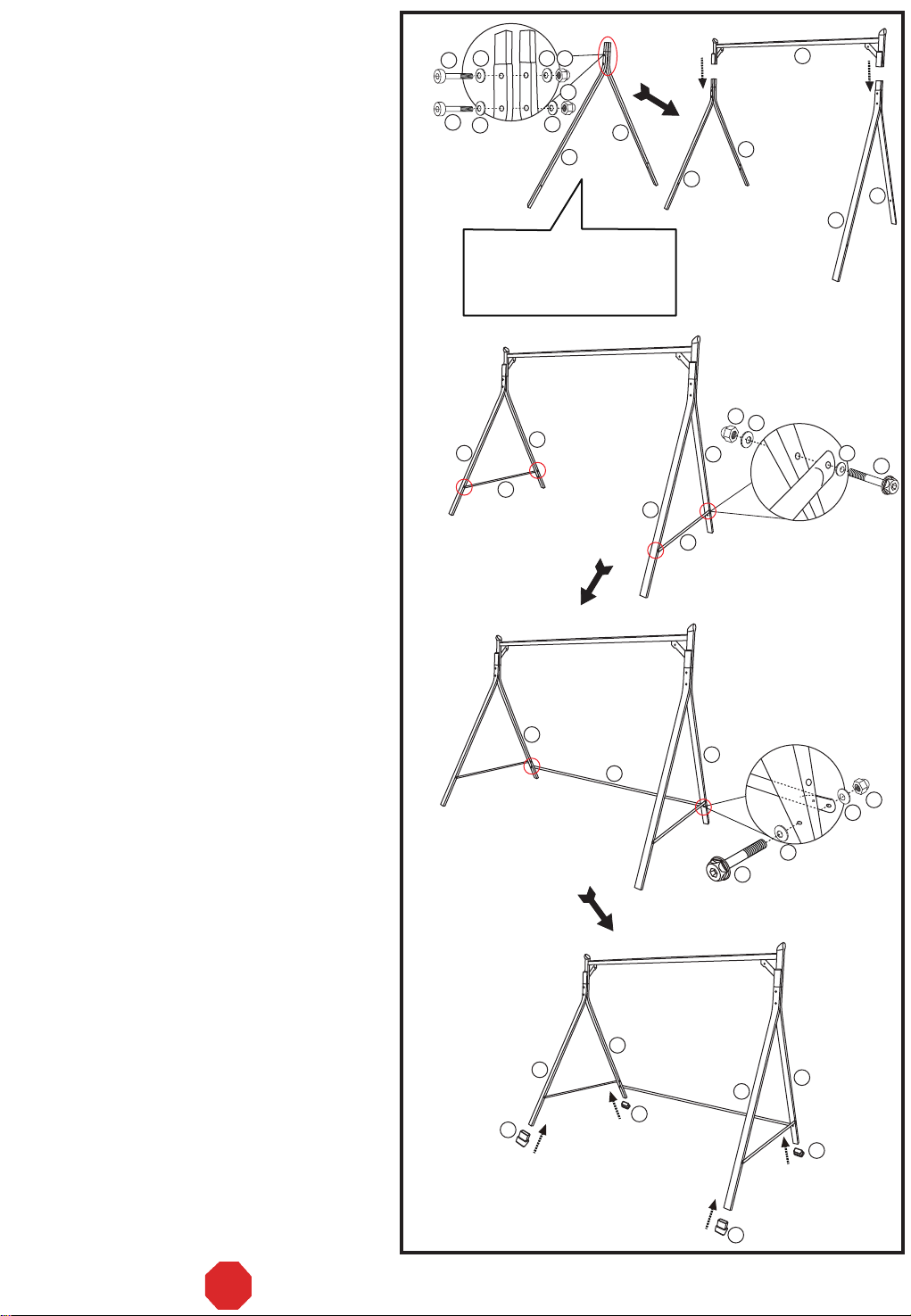

Step 1:
Fasten the front and the rear upright supports
(#2 and #3) at the top by using bolts (#15),
washers (#21), and plastic nuts (#24). Repeat
the same procedure for both sides. Keep the
bolts loose. See Fig. A – Step 1. Do not tighten the bolts
after step 1. Fasten all
of the bolts after step 5.
Step 2:
At both ends, insert the assembled upright
supports (#2 and #3) into the top cross beam
w/adjustable teeth (#1). Tighten all of the nuts
and bolts now. See Fig. A – Step 2.
Step 4:
Fasten the rear cross brace (#5) to the rear
upright supports (#3) by using bolts (#18),
washers (#22), and plastic nuts (#25). Tighten
all of the nuts and bolts. See Fig. A – Step 4.
15 21
21
21
21
15
17
22
22
25
18
12
12
12
12
22
22 25
2
2
2
3
2
3
3
3
3
3
3
2
2
3
2
4
5
4
3
1
ASSEMBLY (Note: When fastening with nuts
and bolts, always use a washer (#21 or #22)
between the tube and the bolt or the tube and
the nut.)
24
24
STOP DO NOT RETURN TO THE STORE!

V-3 PAGE 4 OF 8
Fig. B

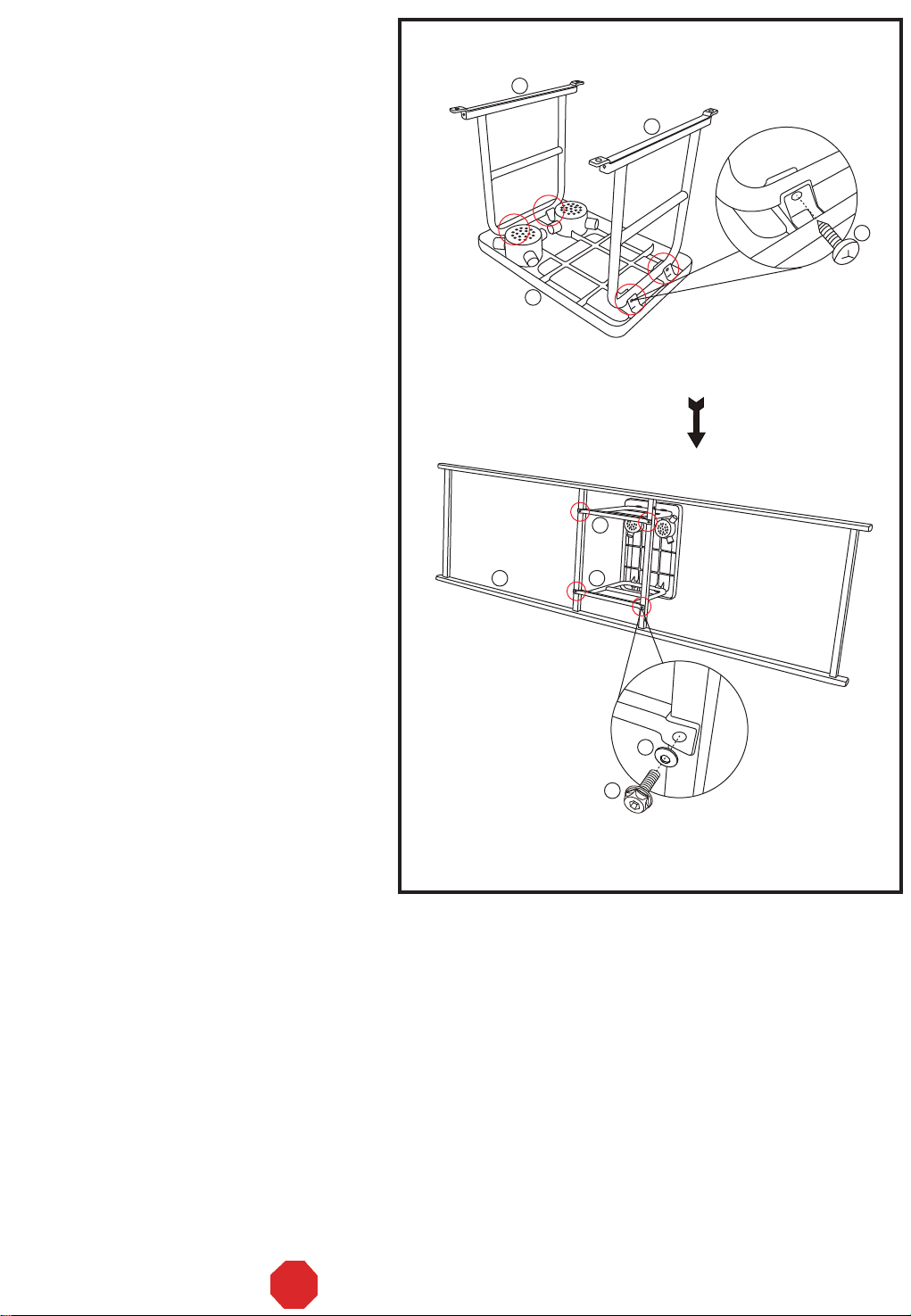

Step 6:
Place the table top (#10) onto a non-abrasive
surface, such as a carpet, with its underside
facing upwards. Fasten the supports (#7) to the
table top (#10) by using screws (#26).
See Fig. B – Step 1.
Step 7:
Fasten the supports (#7) to the bottom frame
(#8) by using bolts (#20) and washers (#22).
See Fig. B – Step 2.
7
7
7
78
20
22
26
10
Step 1
Step 2
STOP DO NOT RETURN TO THE STORE!

V-3
Step 1
Step 2
PAGE 5 OF 8
Step 8:
Insert the arms (#6) into the bottom frame (#8)
by using bolts (#19), washers (#22), and plastic
nuts (#25). See Fig. C – Step 1.
Step 9:

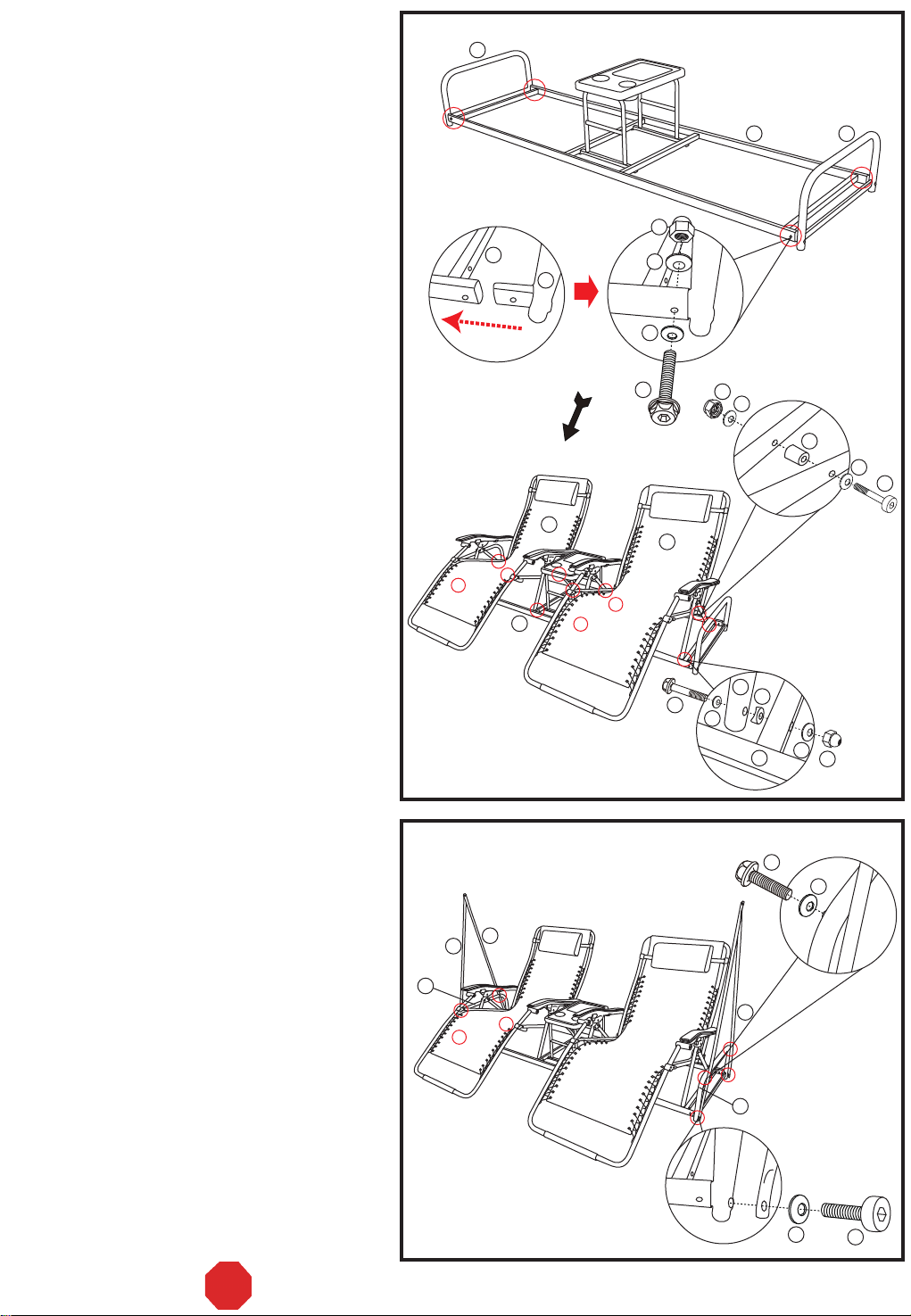

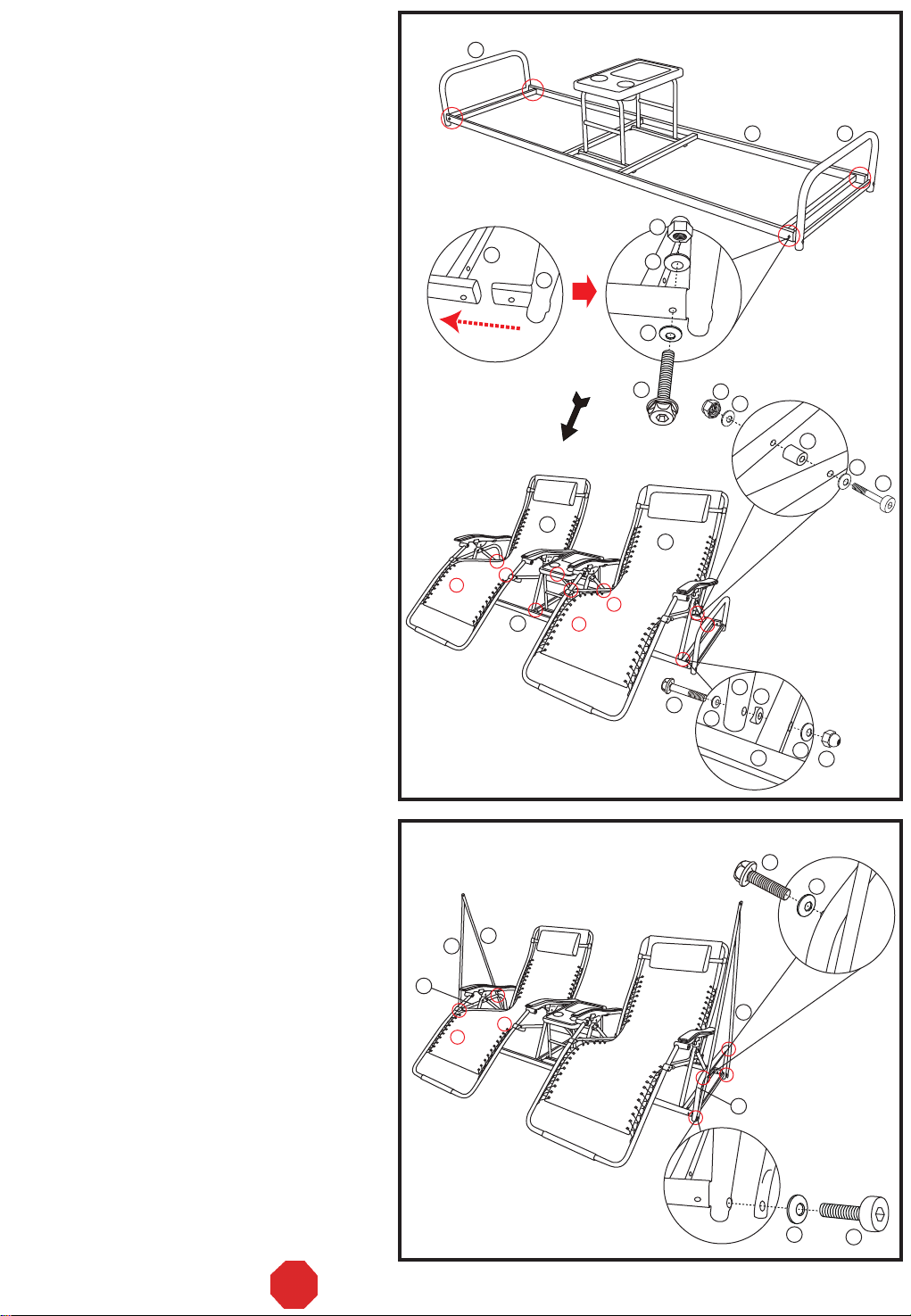

Open both of the seat assemblies (#9) and
secure them to the bottom frame (#8) by using
bolts (#14 and #17), washers (#21, #22, #28,
and #29), jam nuts (#23), and plastic nuts (#25).
See Fig. C – Step 2.
Step 10:
Fasten the swing arm tubes (#11) to the arms
(#6) by using bolts (#16 and #19) and washers
(#21 and #22). Repeat the same procedure for
both sides. See Fig. D.
Fig. C
Fig. D
STOP DO NOT RETURN TO THE STORE!
6
6
6
8
14
21
28
21
23
8
22
19
22
25
16
19
22
9
8
9
21
11
11
11
6
6
22
29
22
9
825
17

Fig. G

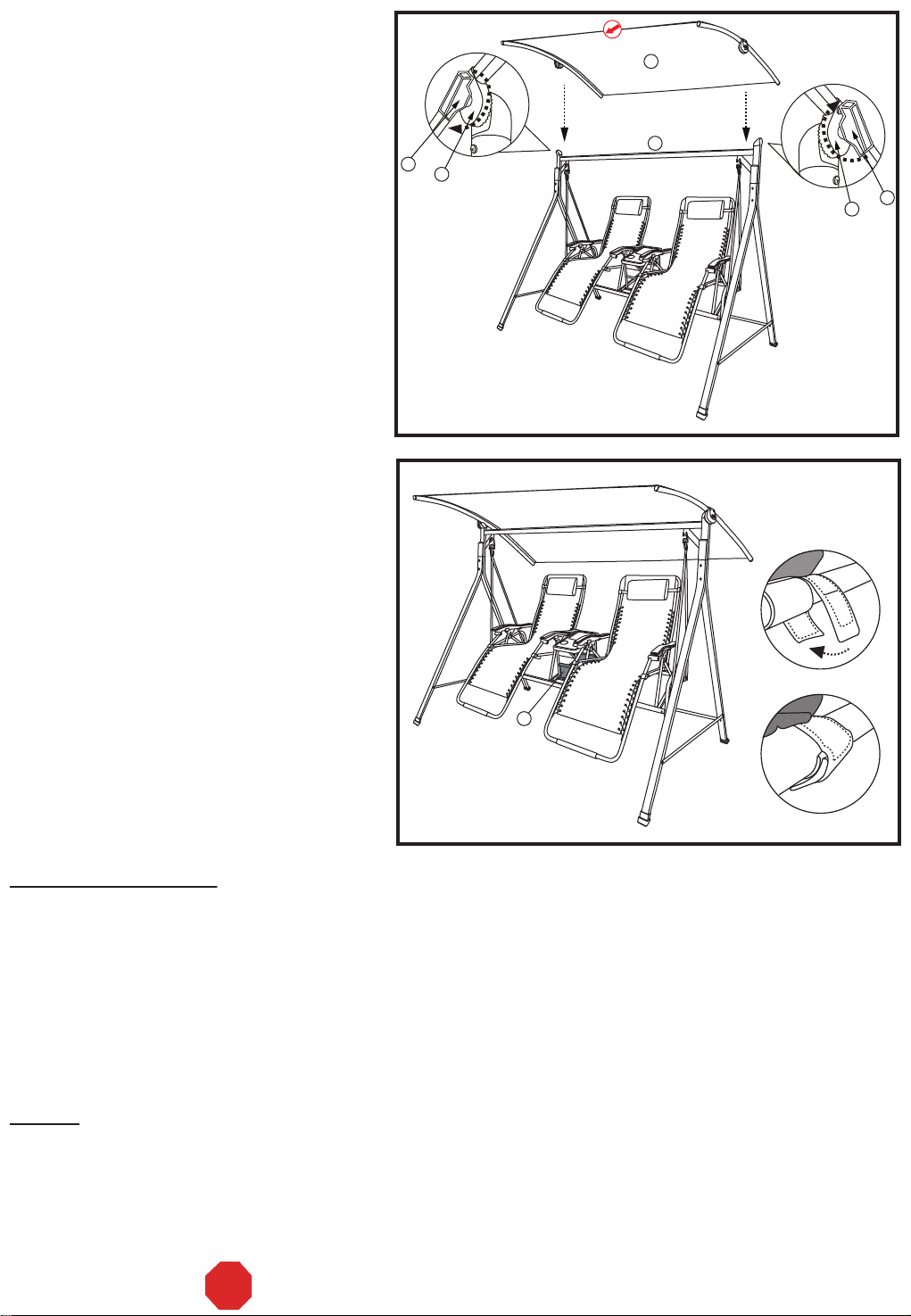

Step 13:
Slide the canopy/frame connectors (#30) onto
the canopy (#35). Fasten them together by
using screws (#27). Make sure that the teeth
of the canopy/frame connectors are facing
towards the inside of the frame.
See Fig. G – Step 1 and Step 2. 30
35
35
Step 1
Step 2
27
27
V-3
13 11 11
11
11
13
Warning:
Make sure that both ends of the suspension
springs (#13) go completely through the
holes in the angled braces of the top cross
beam w/adjustable teeth (#1) and the swing
arm tubes (#11).
13 13 13
1
13
Fig. E
Fig. F
PAGE 6 OF 8

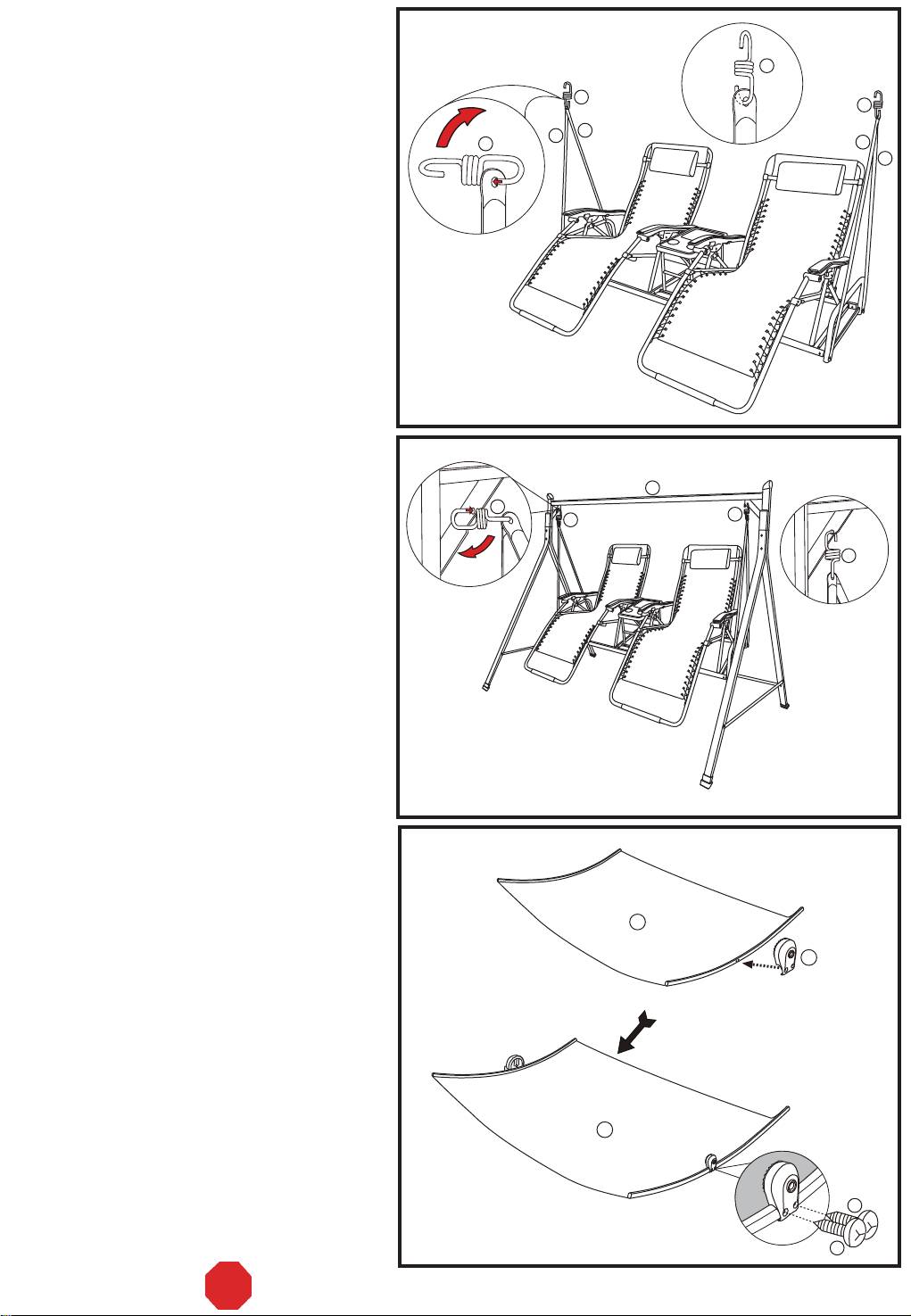

Step 11:
Hook the suspension spring (#13) into the
top of both swing arm tubes (#11). Repeat the
same procedure for both sides. See Fig. E.
Step 12:
Hang the other side of the suspension spring
(#13) into the hole located in the angled brace
of the top cross beam w/adjustable teeth (#1).
Repeat the same procedure for both sides.
See Fig. F.
STOP DO NOT RETURN TO THE STORE!
13 13

Note:
The labeled arrow mark on the canopy (#35)
should coincide with Fig. H to ensure proper
assembly.
30 31
31 30
Step 15:
Re-check and re-tighten all of the nuts and bolts
to assure stability.
35
1
Step 14:
Fasten the canopy/frame connectors (#30) on
the canopy assembly to the adjustable teeth
on both sides of the top cross beam (#1) by
using plastic screws (#31). See Fig. H.
Fig. H
36
V-3 PAGE 7 OF 8
STOP DO NOT RETURN TO THE STORE!
Step 16:
Place the basket (#36) into the supports (#7).
Secure the basket to the supports (#7) by using
the velcro straps. See Fig. I.
Fig. I
Cleaning and Maintenance
• Wash frame and fabric parts with mild soap and water, rinse thoroughly, and dry completely. Do not use
bleach, acid, or other solvents on the frame or fabric parts.
• We recommend the use of furniture covers when not in use.
• Inspect and tighten all of the bolts and fasteners on a regular basis to ensure the proper performance and
safety of your swing.
• In order to prolong the life and beauty of your swing, we recommend that it be stored in a dry and protected
area during off season periods.
Warranty
•This product is covered by Courtyard Creations Inc.’s one–year limited warranty.
•Proof of purchase (dated register receipt) is required for warranty claims.
•It remains the customer’s responsibility for freight and packing charges to and from the service center.

V-3 PAGE 8 OF 8
Special Warnings
1. The user of this swing should always inspect it before each use.
2. It is essential to place this swing on level ground and not less than 6 feet away from any obstruction, such as
fences, garages, houses, overhanging branches, laundry lines, or electrical wires.
3. Check the tightness of all of the nuts and bolts on a regular basis.
4. Make sure that the suspension springs are properly secured before each use.
5. Always remove the canopy in heavy wind conditions. Otherwise, the swing may tip over and cause damage to
its parts.
6. The manufacturer will not accept responsibility for unauthorized repairs or modifications to the swing or its parts.
7. Oil all of the metal parts that move regularly.
8. Weight limit is 700 lbs.
STOP DO NOT RETURN TO THE STORE!
The store where you made your purchase
does not stock parts for this item.
If you need parts,
whether they are missing or damaged,
STOP!
Missing A Part?
No Need To Go Back To
The Store
Call us between 9:00 AM and 4:30 PM
Eastern Time Monday through Friday
For further assistance,
please visit us at
[email protected]
Call Toll Free:
TEL: [phone]
FAX: [phone]
READ THESE INSTRUCTIONS COMPLETELY BEFORE STARTING ASSEMBLY
SEPARATE AND IDENTIFY ALL OF THE PARTS, MAKING SURE THAT
YOUHAVE ALL OF THEPARTSLISTED.
IF YOU DO NOTLOCATE ALL OF THE PARTS LISTED, INSPECT THE
PACKING MATERIAL FOR SMALL PARTSTHAT MAYHAVEBECOME
SEPARATED DURING SHIPMENT.
IF YOU EXPERIENCEANY DIFFICULTY DURING ASSEMBLYOR IF ANY
PARTS ARE MISSING OR DAMAGED,CALL THE HELP LINE AT
1-877-539-7436 BEFORERETURNING THIS ITEM TO THE STORE.
PROVIDE THEFOLLOWING INFORMATION WHEN CALLING:
1-MODEL NUMBER OF THEPRODUCT.
2-PARTNUMBER AND MATERIAL CODE OF THE PARTFROM THE PARTS
LIST.
MOST PROBLEMS CAN BERESOLVED WITHOUT RETURNING THIS
PRODUCT TO THERETAILER.

INSTRUCCIONES DE ARMADO
ATENCIÓN: ESTE PRODUCTO NO ES PARA USO COMERCIAL; ESTÁ
DISEÑADO ÚNICAMENTE PARA USO RESIDENCIAL.
RUS487M
PÁGINA 1 DE 8 COURTYARD CREATIONS INC.
V-3
Utilice los tornillos correctos, según se indica. No apriete ninguno de los tornillos hasta que el columpio
esté completamente ensamblado.
No tire el empaque hasta que haya comprobado que tiene todas las partes y los accesorios
necesarios.
No deje que los niños se acerquen durante el ensamblado. Este producto contiene piezas
pequeñas que los niños pueden ingerir. Mientras usen este producto, los niños siempre deberán
estar bajo la supervisión directa de un adulto.
Conserve estas instrucciones para referencia futura.
Cuando se comunique con el centro de servicio, proporcione siempre el siguiente código de
control de calidad (FQC, por sus siglas en inglés).
NÚMERO GRATUITO DEL CENTRO DE SERVICIO
TEL: [phone]
FAX: [phone]
!
!
!
!
!
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!

V-3
BARRA TRANSVERSAL
SUPERIOR CON
DIENTES AJUSTABLES
SOPORTE VERTICAL TRASERO
SOPORTE VERTICAL DELANTERO
REFUERZO TRANSVERSAL LATERAL
REFUERZO TRANSVERSAL TRASERO
BRAZO
SOPORTE
MARCO INFERIOR
ASIENTO
CUBIERTA DE LA MESA
TUBO DEL DESCANSABRAZOS
TAPA DE LA PATA
RESORTE DE SUSPENSIÓN
TORNILLO M8*75
TORNILLO M8*70
ARANDELA d6.5*D26.5*5
TORNILLO M6*65
RTS487G-CS09-8
62RUS487MN101
62RUS487MN102
62RUS487MI102
62RUS487MH102
RTS487G-CS01-1
62RUS487MI107
62RUS487MQ101
RUS487M-CS11-1
28110701001
62RUS487MM101
28000221023
17GA20405201-Y3
17C01A0822071YX
17C01A0823071YX
17C01A0806001YX
18060109070601
17C40A0722001YX
CANT.
TORNILLO M6*45
RONDANA d8.5*D17*1.6
TUERCA DE
PLÁSTICO M8*P1.25
TUERCA DE
PLÁSTICO M6*P1.0
ARANDELA d8.5*D16*18
CONECTOR
TOLDO-ARMAZÓN
TORNILLO DE
PLÁSTICO
LLAVE ALLEN DE 4MM
LLAVE ALLEN DE 6MM
TOLDO
CANASTA
17C40A0716001YX
17FA08060601-YX
18000C23001
18000C06001
18000626028
18000018001
17KAA0101----Y4
17KAA0201----Y4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
1
2
2
2
1
2
2
1
2
1
4
12
4
2
4
4
4
8
2
20
18
4
4
2
2
1
1
1
1
PÁGINA 2 DE 8
A. Lea las instrucciones cuidadosamente. Familiarícese con el inventario de partes y las
ilustraciones correspondientes para que pueda armar el columpio segura y adecuadamente.
B. Se necesitan las siguientes herramientas:
- Desarmador de cruz
- Llave de tuercas (vea la parte #34)
- Llave Allen (vea las partes #32 y #33)
C. Extienda todas las partes en una superficie plana e identifíquelas con ayuda de la
siguiente tabla:
LISTA DE PARTES
18060616261601 4
TORNILLO M6*35
17C40A0712001YX
TORNILLO M6*18
17C40A0707001YX
8
RONDANA d6.5*D16*1.2
17FA05050401-YX 44
TUERCA DE
SEGURIDAD M8*1.25
17D03A040401-YX 4
4
LLAVE DE TUERCAS DE 13 Y 13MM
17KAB1201----Y4 1
TORNILLO ST4.2*12
17C17A0403001YX
TORNILLO ST4.2*16
417C17A1306001YX
No. DE
PARTE CÓDIGO DE
MATERIAL
No. DE
PARTE
TORNILLO M8*16
RUS487M-CS18-1
61R487MG00001BA
37 2
61R487MK00001BA
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!
ALMOHADA

V-3
Paso 3:
Sujete los refuerzos transversales laterales (#4)
a los soportes verticales (#2 y #3) con ayuda de
los tornillos (#17), las rondanas (#22) y las
tuercas de plástico (#25). Repita el mismo
procedimiento para ambos lados.
Consulte la figura A, paso 3.
Paso 5:
Coloque los tapones de las patas (#12) en todas
las patas de la base.
Consulte la figura A, paso 5.
PÁGINA 3 DE 8
Paso 1
Paso 2
Paso 3
Paso 4
Paso 5
Fig. A
Paso 1:
Sujete los soportes verticales delantero y
trasero (#2 y #3) en la parte superior con ayuda
de los tornillos (#15), las rondanas (#21) y las
tuercas de plástico (#24). Repita el mismo
procedimiento para ambos lados. Deje los
tornillos flojos. Consulte la figura A, paso 1.
No apriete los tornillos
después del paso 1.
Apriete todos los tornillos
después del paso 5.
Paso 2:
En ambos extremos, inserte los soportes
verticales armados (#2 y #3) en la barra
transversal superior con dientes ajustables (#1).
Apriete todas las tuercas y los tornillos.
Consulte la figura A, paso 2.
Paso 4:
Sujete el refuerzo transversal trasero (#5) a los
soportes verticales traseros (#3) con ayuda de
los tornillos (#18), las rondanas (#22) y las
tuercas de plástico (#25). Apriete todas las
tuercas y los tornillos.
Consulte la figura A, paso 4.
15 21
21
21
21
15
17
22
22
25
18
12
12
12
12
22
22 25
2
2
2
3
2
3
3
3
3
3
3
2
2
3
2
4
5
4
3
1
ENSAMBLADO (Nota: Al unir las tuercas con
los tornillos, coloque siempre una rondana (#21
o #22) entre el tubo y el tornillo o entre el tubo
y la tuerca.)
24
24
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!

V-3 PÁGINA 4 DE 8
Fig. B
Paso 6:
Coloque la cubierta de la mesa (#10) sobre una
superficie no abrasiva, como puede ser una
alfombra, con la parte inferior hacia arriba.
Sujete los soportes (#7) a la cubierta de la
mesa (#10) con ayuda de los tornillos (#26).
Consulte la figura B, paso 1.
Paso 7:
Sujete los soportes (#7) al marco inferior (#8)
con ayuda de los tornillos (#20) y las rondanas
(#22). Consulte la figura B, paso 2.
7
7
7
78
20
22
26
10
Paso 1
Paso 2
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!

V-3
Paso 1
Paso 2
PÁGINA 5 DE 8
Paso 8:
Inserte los brazos (#6) en el marco inferior (#8)
con ayuda de los tornillos (#19), las rondanas
(#22) y las tuercas de plástico (#25).
Consulte la figura C, paso 1.
Paso 9:
Abra los dos asientos (#9) y fíjelos al marco
inferior (#8) con ayuda de los tornillos (#14 y
#17), las rondanas (#21, #22, #28 y #29), las
tuercas de seguridad (#23) y las tuercas de
plástico (#25). Consulte la figura C, paso 2.
Paso 10:
Sujete los tubos de los descansabrazos (#11)
a los brazos (#6) con ayuda de los tornillos
(#16 y #19) y las rondanas (#21 y #22).
Repita el mismo procedimiento para ambos
lados. Consulte la figura D.
Fig. C
Fig. D
6
6
6
8
14
21
28
21
23
8
22
19
22
25
16
19
22
9
8
9
21
11
11
11
6
6
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!
22
29
22
9
825
17

V-3
13 11 11
11
11
13
Advertencia:
Asegúrese de que ambos extremos de los
resortes de suspensión (#13) entren
completamente en los agujeros de los soportes
diagonales de la barra transversal superior con
dientes ajustables (#1) y los tubos de los
descansabrazos (#11).
13 13 13
1
13
Fig. E
Fig. F
PÁGINA 6 DE 8
Paso 11:
Enganche el resorte de suspensión (#13) en la
parte superior de los tubos de los
descansabrazos (#11). Repita el mismo
procedimiento para ambos lados.
Consulte la figura E.
Paso 12:
Inserte el otro extremo del resorte de
suspensión (#13) en el agujero del soporte
diagonal de la barra transversal superior con
dientes ajustables (#1). Repita el mismo
procedimiento para ambos lados.
Consulte la figura F.
13 13
Fig. G
Paso 13:
Deslice los conectores toldo-armazón (#30) en
el toldo (#35). Fíjelos con ayuda de los tornillos
(#27). Asegúrese de que los dientes de los
conectores toldo-armazón den hacia la parte
interna del armazón.
Consulte la figura G, pasos 1 y 2. 30
35
35
Paso 1
Paso 2
27
27
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!

Nota:
La etiqueta con la flecha que está adherida al
toldo (#35) debe coincidir con la figura H para
que el ensamblado sea correcto.
30 31
31 30
Paso 15:
Revise y vuelva a apretar todas los tuercas y
los tornillos para que el columpio tenga
estabilidad.
35
1
Paso 14:
Sujete los conectores toldo-armazón (#30) del
toldo a los dientes ajustables a ambos lados
de la barra transversal superior (#1) con ayuda
de los tornillos de plástico (#31).
Consulte la figura H.
Fig. H
36
V-3
Paso 16:
Coloque la canasta (#36) en los soportes (#7).
Fije la canasta a los soportes (#7) con ayuda
de las tiras de velcro. Consulte la figura I.
PÁGINA 7 DE 8
Fig. I
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!
Limpieza y mantenimiento
• Lave el marco y las partes de tela con agua y jabón suave, enjuáguelos muy bien y déjelos secar
completamente. No aplique blanqueadores, ácidos ni ningún otro solvente al marco ni a las partes de tela.
• Se recomienda cubrir el columpio con una funda cuando no esté en uso.
• Revise y apriete todos los tornillos y medios de fijación periódicamente para garantizar el funcionamiento
adecuado y la seguridad de su columpio.
• Para prolongar la vida y la belleza de su columpio, le recomendamos almacenarlo en un lugar seco y bien
protegido en las temporadas del año en que no lo use.
Garantía
•Este producto está cubierto por una garantía limitada de un año con Courtyard Creations Inc.
•Para cualquier reclamación de la garantía es necesario presentar el comprobante de compra (recibo de caja
registradora con fecha).
•El cliente será responsable por los cargos de empaque y envío a y desde el centro de servicio.

V-3 PÁGINA 8 DE 8
Advertencias especiales
1. Inspeccione siempre el columpio antes de usarlo.
2. Es esencial que coloque el columpio en una superficie plana dejando un margen de al menos de 6 pies
(1.80m) respecto de cualquier obstrucción, como rejas, cocheras, casas, ramas bajas de árboles, tendederos
o cables eléctricos.
3. Revise periódicamente que todas las tuercas y los tornillos estén bien apretados.
4. Antes de cada uso, verifique que los resortes de suspensión estén bien fijos.
5. Si hace mucho viento, quite el toldo. De lo contrario, el columpio podría volcarse y dañarse.
6. El fabricante no se hace responsable de ninguna reparación o modificación no autorizada que se le haga al
columpio o sus partes.
7. Aceite regularmente todas las piezas metálicas movibles.
8. El límite de peso es de 700 lbs.
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!
La tienda donde adquirió este artículo no tiene partes
sueltas en existencia.
Si necesita alguna pieza,
ya sea por extravío o daño,
¡ALTO!
¿Le falta alguna pieza?
No es necesario que regrese
a la tienda
Lo atenderemos de 9:00 am a 4:30 pm,
hora del Este, de lunes a viernes
Si requiere más ayuda,
escríbanos a
[email protected]
llame sin costo al:
TEL.: [phone]
FAX: [phone]
LEA ESTAS INSTRUCCIONES COMPLETAMENTE ANTES DE EMPEZAR EL ARMADO
SEPARE E IDENTIFIQUE TODAS LAS PARTES Y ASEGÚRESE DE
QUE TENGA TODAS LAS PARTES DE LA LISTA.
SI NO ENCUENTRA TODAS LAS PARTES DE LA LISTA, REVISE EL
MATERIAL DE EMPAQUE. LAS PARTES PEQUEÑAS A VECES SE
SEPARAN DURANTE EL TRASLADO.
SI TIENE DIFICULTADES PARA ENSAMBLAR EL PRODUCTO O SI
ALGUNA PIEZA ESTÁ DAÑADA O FALTA, LLAME A LA LÍNEA DE
AYUDA AL 1-877-539-7436 ANTES DE DEVOLVER EL PRODUCTO A
LA TIENDA.
CUANDO LLAME, PROPORCIONE LA SIGUIENTE INFORMACIÓN:
1-NÚMERO DE MODELO DEL PRODUCTO
2-NÚMERO DE PARTE Y CÓDIGO DE MATERIAL SEGÚN LA LISTA DE
PARTES
LA MAYORÍA DE LOS PROBLEMAS PUEDEN RESOLVERSE SIN
NECESIDAD DE DEVOLVER EL PRODUCTO A LA TIENDA.
