ASSEMBLY INSTRUCTIONS
ATTENTION: THIS PRODUCT IS NOT FOR COMMERCIAL USE
INTENDED FOR RESIDENTIAL USE ONLY.
RUS498W
COURTYARD CREATIONS INC.
PAGE 1 OF 6
Use the correct bolts as indicated. Do not tighten any of the bolts until the swing is completely assembled.
Do not discard of any of the packaging until you have checked that you have all of the parts and
fittings required.
Keep children away during assembly. This item contains small parts that can be swallowed by
children. Children should always be under direct adult supervision while using this product.
Retain these assembly instructions for future reference.
Quote the following FQC NO. when contacting the service center.
SERVICE CENTER TOLL FREE NO.
TEL: [phone]
FAX: [phone]
!
!
!
!
!
STOP DO NOT RETURN TO STORE!
30
V-3

A. Read the instructions thoroughly. Acquaint yourself with the inventory of parts and the
accompanying drawings to ensure safe and proper assembly.
B. You will need the following tools:
- Phillips Screwdriver
- Nut Wrench (See Part #27)
- Hex. Key Wrench (See Part #25 and #26)
C. Lay out all of the parts on a flat surface and identify them using the table below.
TOP CROSS BEAM
W/ADJUSTABLE TEETH
REAR UPRIGHT SUPPORT
FRONT UPRIGHT SUPPORT
LATERAL CROSS BRACE
REAR CROSS BRACE
SWING ARM
SWING ARM TUBE
SUSPENSION SPRING
BOLT M6*65
RUS498W-CS09-8
62RUS498WN101
62RUS498WN102
62RUS4050I102
62RUS498WI101
RUS498W-CS01-1
62RUS487WM101
28000221023
17GA20405201-Y3
17C40A0722001YX
Q'TY
SCREW ST4.2*16
WASHER d6.5*D16*1.2
WASHER d8.5*D17*1.6
PLASTIC SCREW
NUT WRENCH 13 & 17MM
HEX. KEY WRENCH 6MM
17C17A1306001YX
17FA08060601-YX
17FA05050401-YX
18000018001
17KAB1201----Y4
17KAA0201----Y4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
1
2
2
2
1
RUS498W-CS11-1 1
4
6
2
4
4
2
4
12
20
2
2
1
1

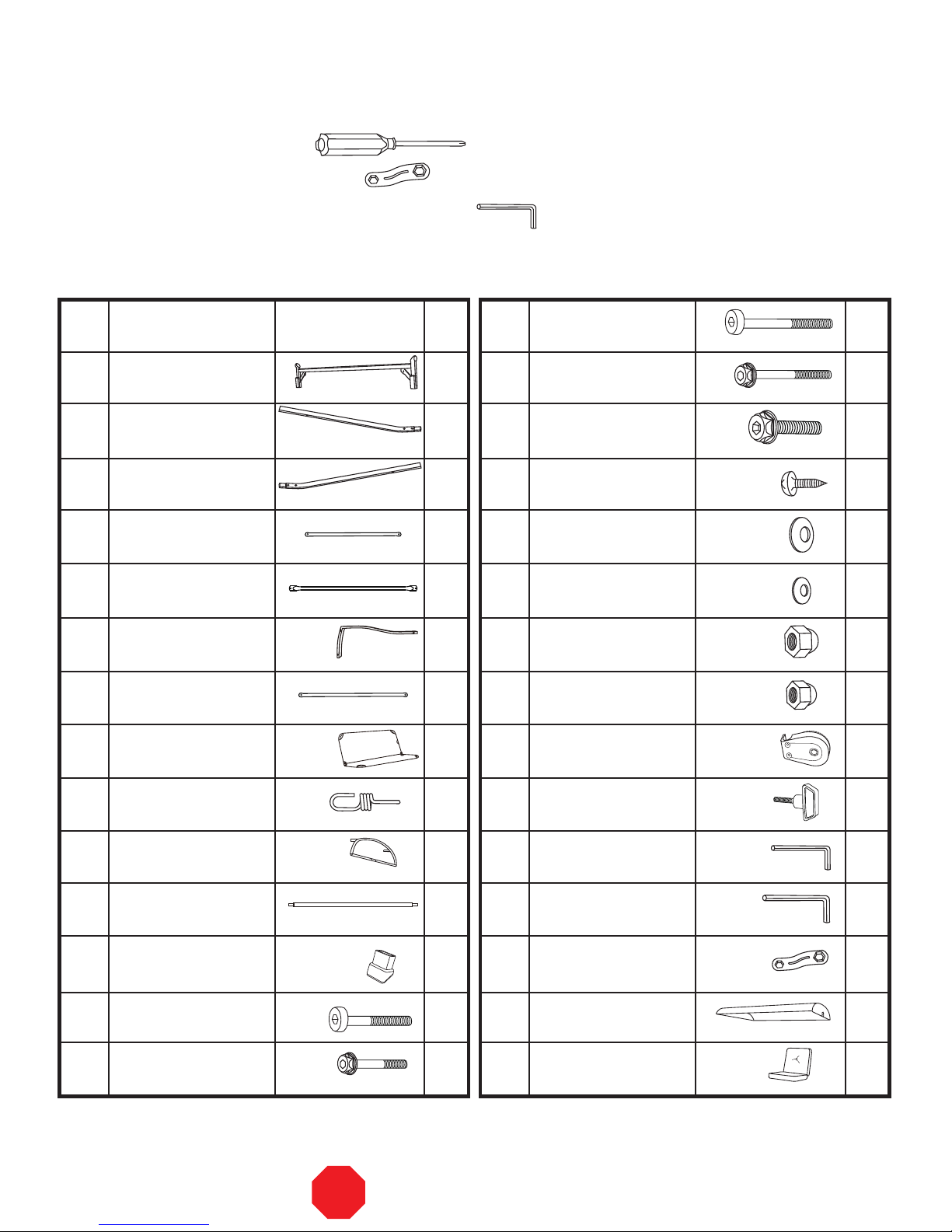

PARTS LIST
BOLT M6*40
17C40A0714001YX
BOLT M8*65
17C01A0828061YX
BOLT M6*90
17C40A0728041YX 2
2
BOLT M8*90
17C01A0822061YX
2
HEX. KEY WRENCH 4MM
17KAA0101----Y4 1
PLASTIC NUT M8*P1.25
618000C06001
PLASTIC NUT M6*P1.0
1018000C23001
PART
NO. MATERIAL CODE PART
LEG CAP
SEAT ASSEMBLY
161R498WD00001BA
CANOPY
18020605001
CANOPY/FRAME CONNECTOR
2
2
62RUS498WI102
62RUS422WH102
FRONT/REAR CANOPY BRACE
SIDE CANOPY BRACE
PAGE 2 OF 6
361R498WC00001BA
CUSHION
STOP DO NOT RETURN TO STORE!
V-3

Step 3:
Fasten the lateral cross braces (#4) to the
upright supports (#2 and #3) by using bolts
(#14), washers (#20), and plastic nuts (#22).
Repeat the same procedure for both sides.
See Fig. A – Step 3.
Step 5:
Insert the leg caps (#12) into all of the base feet.
See Fig. A – Step 5.
Step 1
Step 2
Step 3
Step 4
Step 5
Fig. A
Step 1:
Fasten the front and rear upright supports (#2
and #3) at the top by using bolts (#13), washers
(#19), and plastic nuts (#21). Repeat the same
procedure for both sides. Keep the bolts loose.
See Fig. A – Step 1. Do not tighten the bolts
after step 1, fasten all of
the bolts after Fig A.
Step 2:
At both ends, insert the assembled upright
supports (#2 and #3) into the top cross beam
w/adjustable teeth (#1). Tighten all of the plastic
nuts and bolts now. See Fig. A – Step 2.
Step 4:
Fasten the rear cross brace (#5) to the rear
upright supports (#3) by using bolts (#17),
washers (#20), and plastic nuts (#22). Tighten
all of the nuts and bolts. See Fig. A – Step 4.
13 19
19
19
19
13
14
20
20 22
17
12
12
12
12
20
20 22
2
2
2
3
23
3
3
3
3
3
2
23
2
4
5
4
3
1
ASSEMBLY (Note: When fastening with nuts
and bolts, always use a washer (#19 or #20)
between the tube and the bolt or the tube and
the nut.)
21
21
PAGE 3 OF 6
STOP DO NOT RETURN TO STORE!
V-3

16
20
20 22
14
20
20
22
15
21
8
7
9
99
9
777
7
7
7
7 7 7 7

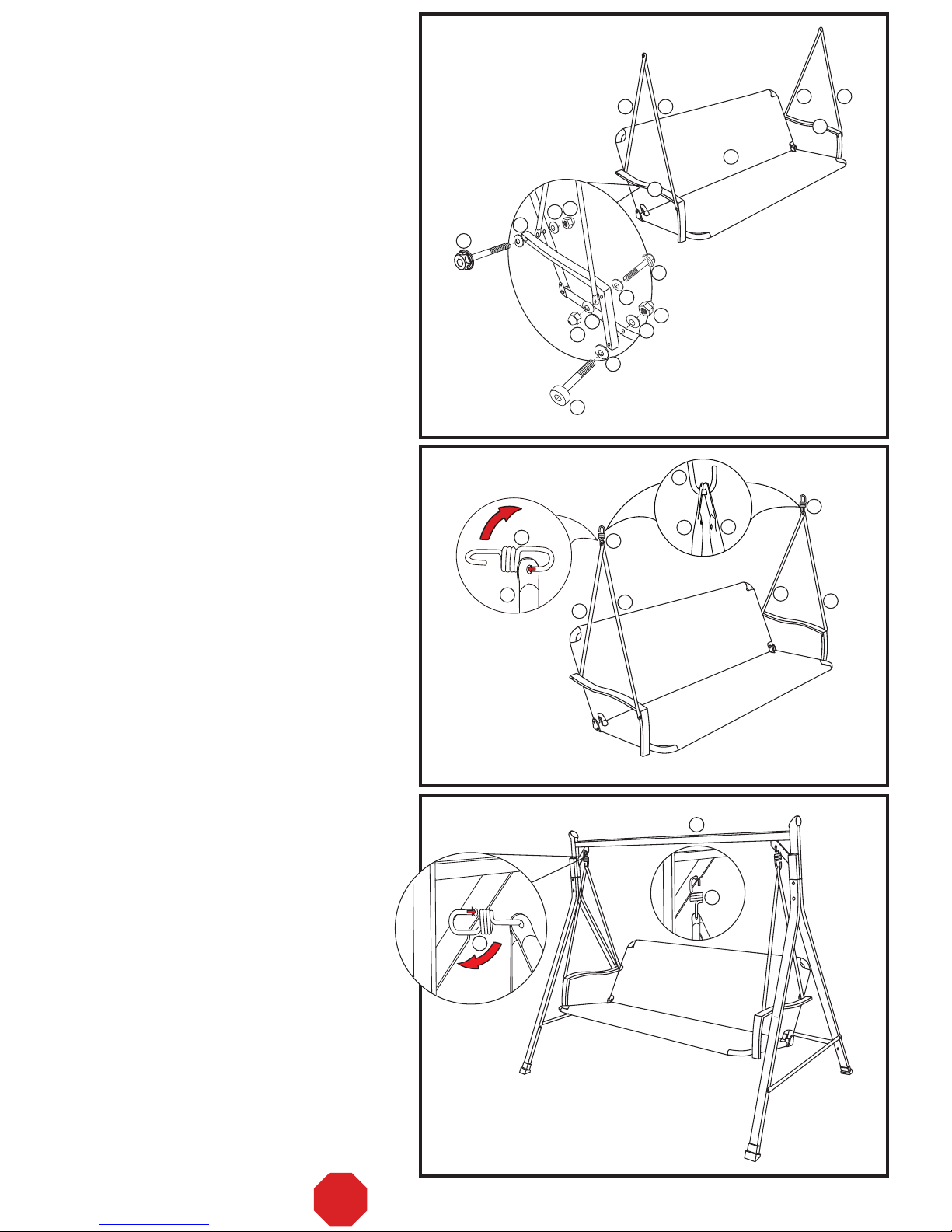

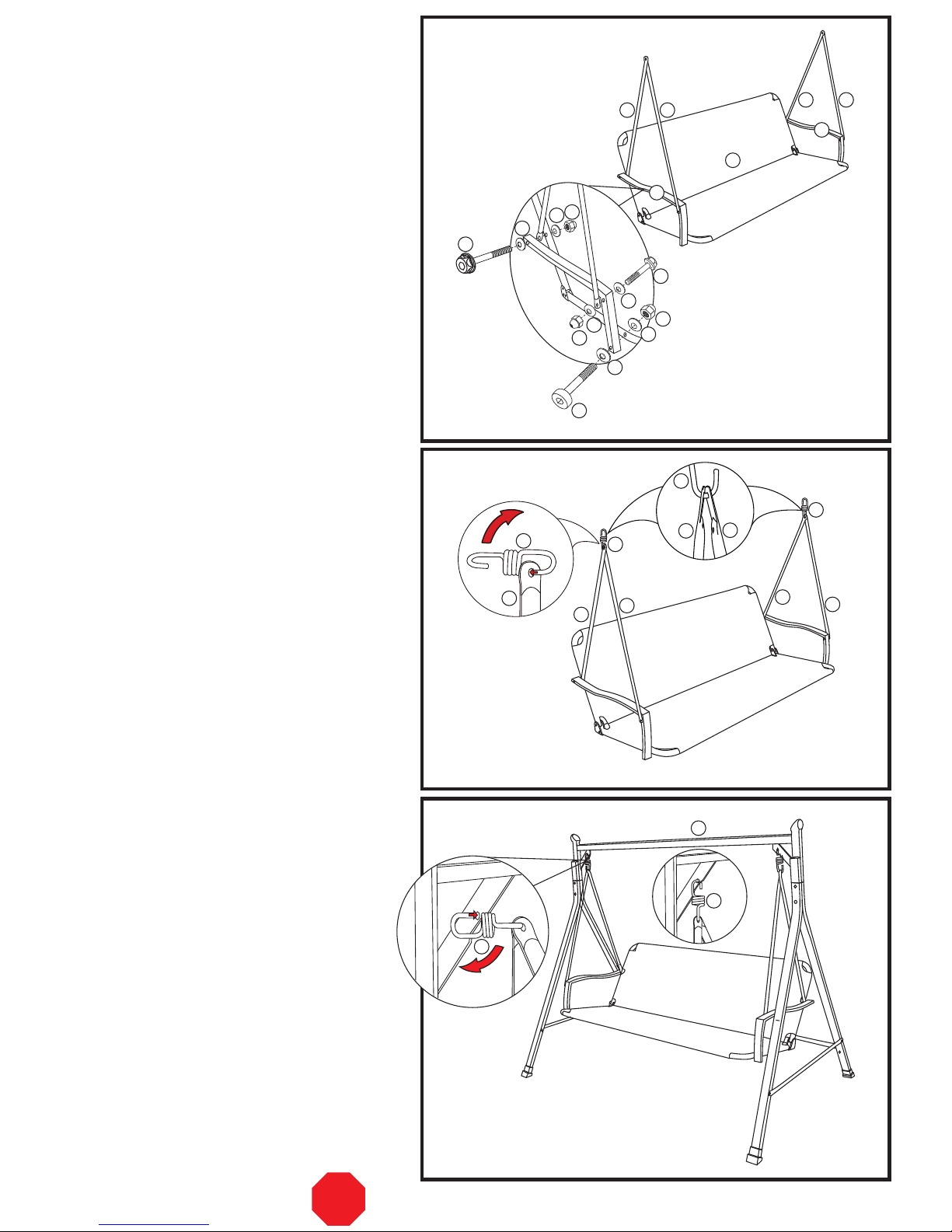

Fig. B
Fig. C
Step 6:
Open the seat assembly (#8) and fasten a swing
arm tube (#7) and a swing arm (#6) to the seat
back by using bolt (#16), washers (#20), and
plastic nut (#22). Repeat the same procedure for
both sides. Fasten another swing arm tube (#7)
to the swing arm (#6) at the front bend by using
bolt (#14), washers (#20), and plastic nut (#22).
Repeat the same procedure for both sides.
Fasten the other end of the swing arm (#6) to
the front of the seat assembly (#8) by using bolt
(#15), washers (#19), and plastic nut (#21).
Repeat the same procedure for both sides.
See Fig. B.
Step 7:
Hook the suspension springs (#9) into the top
of both swing arm tubes (#7). Repeat the same
procedure for both sides. See Fig. C.
6
6
19
19
Warning:
Make sure that both ends of the suspension
springs (#9) go completely through the holes in
the top cross beam w/adjustable teeth (#1) and
the swing arm tubes (#7).
Step 8:
Hang the opposite ends of the suspension
springs (#9) into the holes located in the angled
braces of the top cross beam w/adjustable
teeth (#1). Repeat the same procedure for
both sides. See Fig. D.
Fig. D
9
9
1
PAGE 4 OF 6
STOP DO NOT RETURN TO STORE!
V-3

Fig. E
Fig. F
PAGE 5 OF 6
STOP DO NOT RETURN TO STORE!
Step 10:
Insert the front/rear canopy braces (#11) into the
sleeves on the canopy (#28).
See Fig. E – Step 3.
Step E - 4:
Insert the tube ends on the front and rear canopy
braces (#11) into the side canopy braces (#10).
See Fig. E – Step 4.
Step E - 5:
Velcro the canopy (#28) to the side canopy
braces(#10). See Fig. E – Step 5.
Step 9:
Slide the canopy/frame connectors (#23) onto
the side canopy braces (#10). In the pre-drilled
holes, secure them together by using screws
(#18). Make sure that the teeth on the
canopy/frame connectors are facing towards the
inside of the frame.
See Fig. E – Step 1 and Step 2.
28
23
24 23 24
1
Step 13:
Fasten the canopy/frame connectors (#23) to
the adjustable teeth on the top cross beam w/
adjustable teeth (#1) by using a plastic screw
(#24). Repeat this procedure for both sides.
Step E - 1
Step E - 3
Step E - 5
Step E - 2
23 23
18
18
10
10
10
10
11
28
Step E - 4
10
10
11
11
28
28
11
V-3

PAGE 6 OF 6

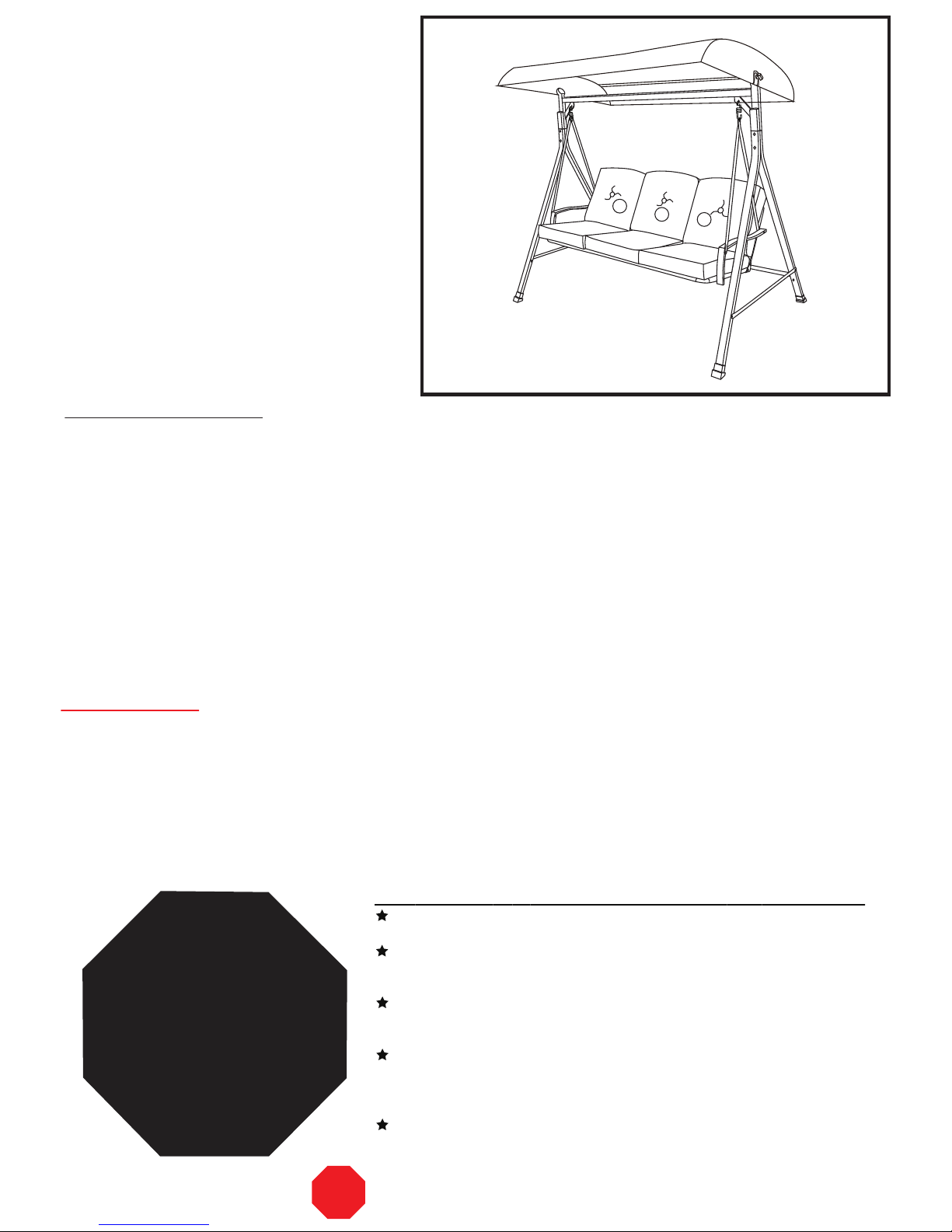

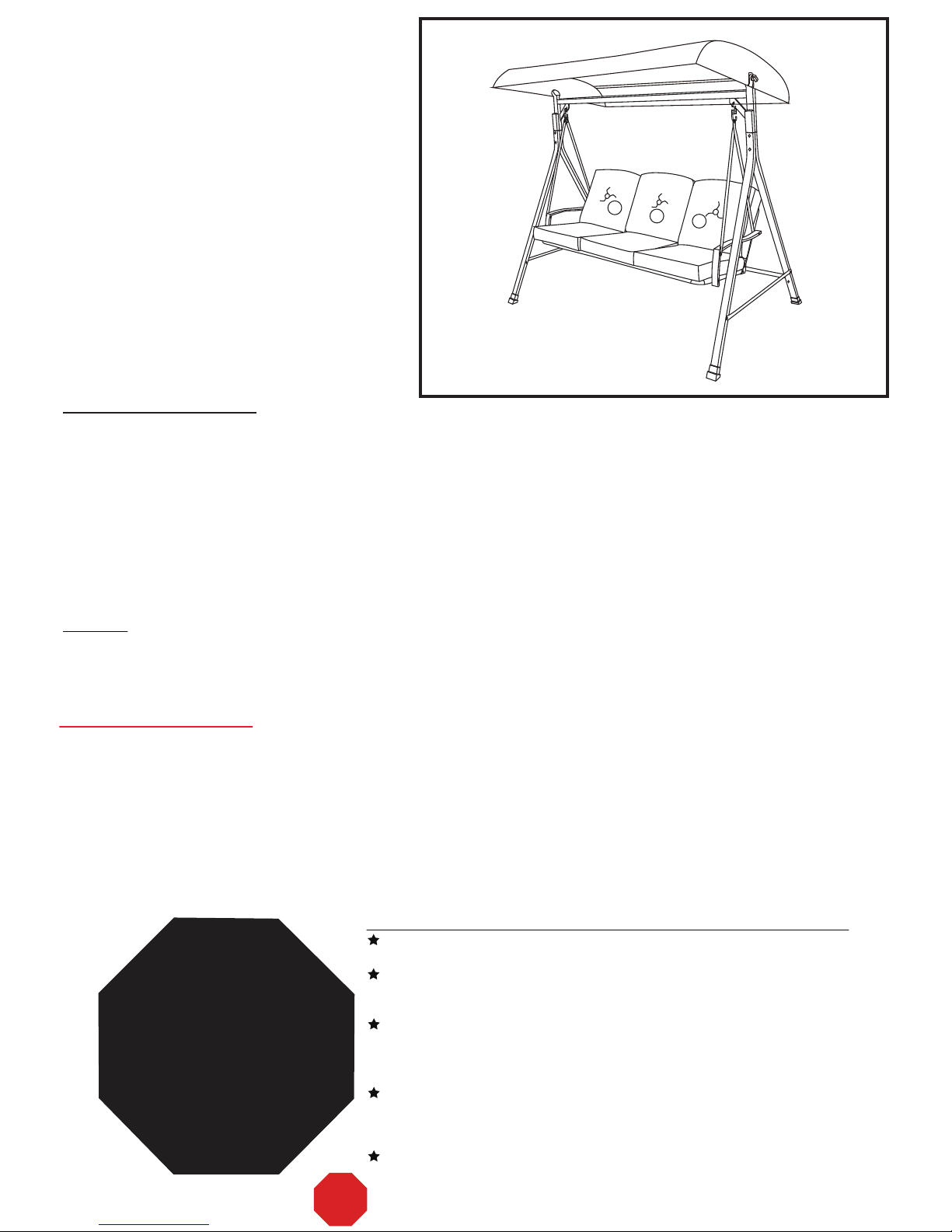

Special Warnings
1. The user of this swing should always inspect it before each use.
2. It is essential to place this swing on level ground and not less than 6 feet away from any obstruction, such as
fences, garages, houses, overhanging branches, laundry lines, or electrical wires.
3. Check the tightness of all of the nuts and bolts on a regular basis.
4. Make sure that the suspension springs are properly secured before each use.
5. Always remove the canopy in heavy wind conditions; otherwise, the swing may tip over and cause damage to
its parts.
6. The manufacturer will not accept responsibility for unauthorized repairs or modifications to the swing or its parts.
7. Oil all of the metal parts that move regularly.
8. The weight limit is 750 lbs.
Cleaning and Maintenance
• Wash frame and fabric parts with mild soap and water, rinse thoroughly, and dry completely. Do not use
bleach, acid, or other solvents on the frame or fabric parts.
• The cushions and canopy may be surface washed with mild soap and water if necessary. Commercial foaming
upholstery cleaner may also be used. Rinse well and hang to dry. Do not machine wash or dry.
• We recommend the use of furniture covers when not in use.
• Inspect and tighten all bolts and fasteners on a regular basis to ensure the proper performance and safety of
your swing.
• In order to prolong the life and beauty of your swing, we recommend that it be stored in a dry and protected
area during off season periods.
The store where you made your purchase
does not stock parts for this item.
If you need parts,
whether they are missing or damaged,
STOP!
Missing A Part?
No Need To Go Back To
The Store
Call us between 9:00 AM and 4:30 PM
Eastern Time Monday through Friday
For further assistance,
please visit us at
[email protected]
Call Toll Free:
TEL: [phone]
FAX: [phone]
READ THESE INSTRUCTIONS COMPLETELY BEFORE STARTING ASSEMBLY
SEPARATE AND IDENTIFY ALL OF THE PARTS, MAKING SURE THAT
YOUHAVE ALL OF THEPARTSLISTED.
IF YOU DO NOTLOCATE ALL OF THE PARTS LISTED, INSPECT THE
PACKING MATERIAL FOR SMALL PARTSTHAT MAYHAVEBECOME
SEPARATED DURING SHIPMENT.
IF YOU EXPERIENCEANY DIFFICULTY DURING ASSEMBLYOR IF ANY
PARTS ARE MISSING OR DAMAGED,CALL THE HELP LINE AT
1-877-539-7436 BEFORERETURNING THIS ITEM TO THE STORE.
PROVIDE THEFOLLOWING INFORMATION WHEN CALLING:
1-MODEL NUMBER OF THEPRODUCT.
2-PARTNUMBER AND MATERIAL CODE OF THE PARTFROM THE PARTS
LIST.
MOST PROBLEMS CAN BERESOLVED WITHOUT RETURNING THIS
PRODUCT TO THERETAILER.
Fig. G
Step 14:
Place the cushions (#29) onto the seat
assembly (#7). Secure the cushions to the
seat assembly by using the velcro straps.
To assure stability, double check that all of the
bolts have been completely tightened.
Warning:
To avoid danger of suffocation, keep plastic
bags or small parts away from babies and
children.
Warranty
• This product is covered by Courtyard Creations Inc.'s 3 year limited warranty.
• Proof of purchase (dated register receipt) is required for warranty claims.
• It remains the customer’s responsibility for freight and packing charges to and from the service center.
STOP DO NOT RETURN TO STORE!
29
29
29
V-3

RUS498W
COURTYARD CREATIONS INC.
Utilice los tornillos correctos, según se indica. No apriete ninguno de los tornillos hasta que el columpio
esté completamente ensamblado.
No tire el empaque hasta que haya comprobado que tiene todas las partes y los accesorios necesarios.
No deje que los niños se acerquen durante el ensamblado. Este producto contiene piezas pequeñas que
los niños pueden ingerir. Mientras usen este producto, los niños siempre deberán estar bajo la
supervisión directa de un adulto.
Conserve estas instrucciones para referencia futura.
Cuando se comunique con el centro de servicio, proporcione siempre el siguiente
código de control de calidad (FQC, por sus siglas en inglés).
NÚMERO GRATUITO DEL CENTRO DE SERVICIO
TEL: [phone]
FAX: [phone]
!
!
!
!
!
30
ATENCIÓN: ESTE PRODUCTO NO ES PARA USO COMERCIAL; ESTÁ
DISEÑADO ÚNICAMENTE PARA USO RESIDENCIAL.
INSTRUCCIONES DE ARMADO
PÁGINA 1 DE 6
ALTO NO DEVUELVA A LA TIENDA!
V-3

V-3

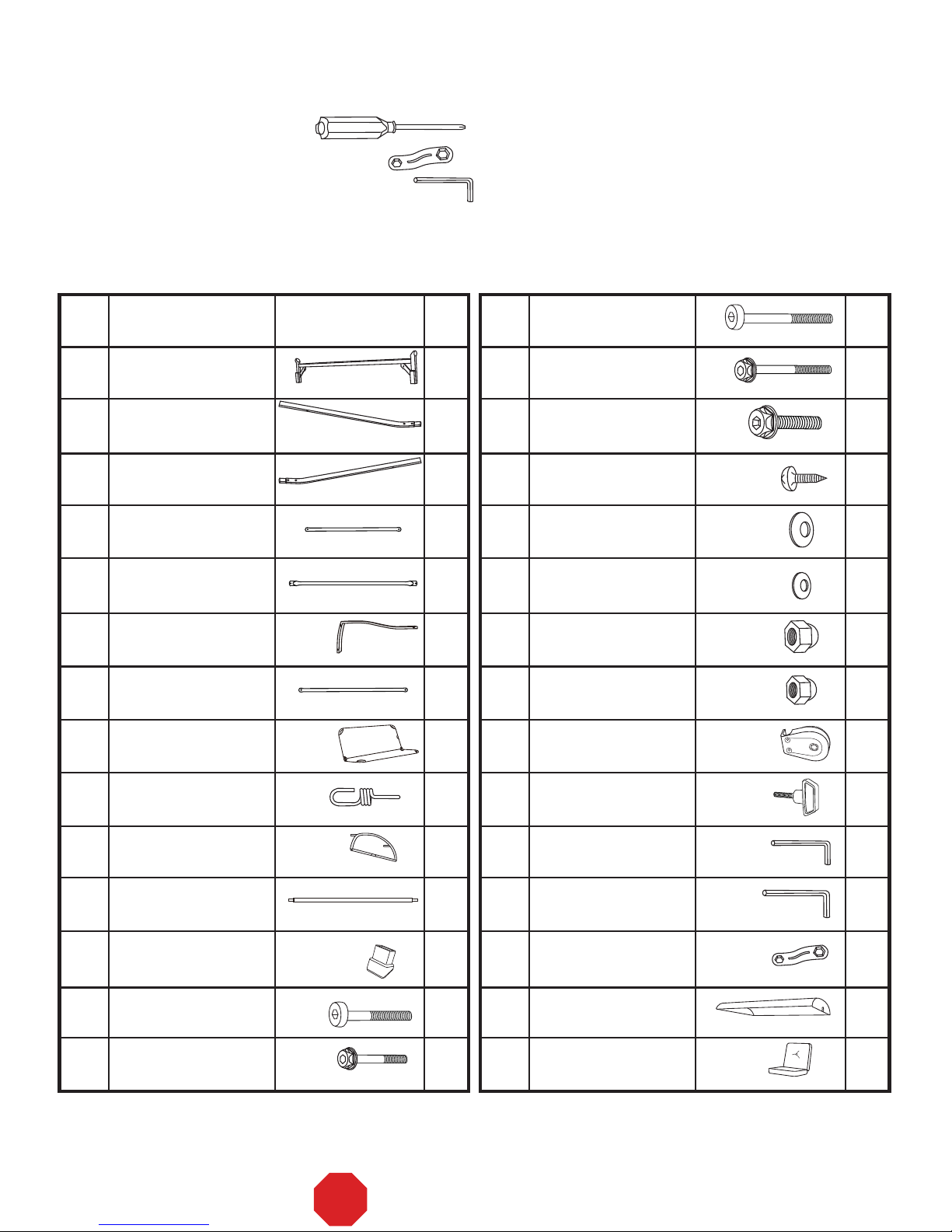

A. Lea las instrucciones cuidadosamente. Familiarícese con el inventario de partes y las
ilustraciones correspondientes para que pueda armar el columpio segura y adecuadamente.
B. Se necesitan las siguientes herramientas:
-Desarmador de cruz
-Llave de tuercas (vea la parte #27)
-Llave Allen (vea las partes #25 y #26)
C. Extienda todas las partes en una superficie plana e identifíquelas con ayuda de la
siguiente tabla:
BARRA TRANSVERSAL
SUPERIOR CON DIENTES AJUSTABLES
SOPORTE VERTICAL TRASERO
SOPORTE VERTICAL DELANTERO
REFUERZO TRANSVERSAL LATERAL
REFUERZO TRANSVERSAL
TRASERO
DESCANSABRAZOS DEL COLUMPIO
TUBO DEL DESCANSABRAZOS
RESORTE DE SUSPENSIÓN
TORNILLO M6*65
RUS498W-CS09-8
62RUS498WN101
62RUS498WN102
62RUS4050I102
62RUS498WI101
RUS498W-CS01-1
62RUS487WM101
28000221023
17GA20405201-Y3
17C40A0722001YX
TORNILLO ST4.2*16
RONDANA d6.5*D16*1.2
RONDANA d8.5*D17*1.6
TORNILLO DE PLÁSTICO
LLAVE DE TUERCAS DE 13 Y 17MM
LLAVE ALLEN DE 6MM
17C17A1306001YX
17FA08060601-YX
17FA05050401-YX
18000018001
17KAB1201----Y4
17KAA0201----Y4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
1
2
2
2
1
RUS498W-CS11-1 1
4
6
2
4
4
2
4
12
20
2
2
1
1
LISTA DE PARTES
TORNILLO M6*40
17C40A0714001YX
TORNILLO M8*65
17C01A0828061YX
TORNILLO M6*90
17C40A0728041YX 2
2
TORNILLO M8*90
17C01A0822061YX
2
LLAVE ALLEN DE 4MM
17KAA0101----Y4 1
TUERCA DE PLÁSTICO M8*P1.25
618000C06001
TUERCA DE PLÁSTICO M6*P1.0
1018000C23001
TAPA DE LA PATA
ASIENTO
161R498WD00001BA
TOLDO
18020605001
CONECTOR TOLDO-ARMAZÓN
2
262RUS422WH102
62RUS498WI102 ARMAZÓN DELANTERO/TRASERO
DEL TOLDO
ARMAZÓN LATERAL DEL TOLDO
361R498WC00001BA
COJÍN-
PÁGINA 2 DE 6
ALTO NO DEVUELVA A LA TIENDA!
CANT.PARTE
CÓDIGO DE
MATERIAL
No. DE
PARTE

V-3
Paso 3:
Sujete los refuerzos transversales laterales (#4)
a los soportes verticales (#2 y #3) con ayuda de
los tornillos (#14), las rondanas (#20) y las
tuercas de plástico (#22). Repita el mismo
procedimiento para ambos lados.
Consulte la figura A, paso 3.
Paso 5:
Coloque los tapones de las patas (#11) en las
patas del columpio. Consulte la figura A, paso 5.
Paso 1
Paso 2
Paso 3
Paso 4
Paso 5
Fig. A
Paso 1:
Sujete los soportes verticales delantero y
trasero (#2 y #3) en la parte superior con ayuda
de los tornillos (#13), las rondanas (#19) y las
tuercas de plástico (#21). Repita el mismo
procedimiento para ambos lados. Deje los
tornillos flojos. Consulte la figura A, paso 1. No apriete los tornillos
después del paso 1, sino
hasta después de la figura A.
Paso 2:
En ambos extremos, inserte los soportes
verticales armados (#2 y #3) en la barra
transversal superior con dientes ajustables (#1).
Apriete todas las tuercas de plástico y los
tornillos. Consulte la figura A, paso 2.
Paso 4:
Sujete el refuerzo transversal trasero (#5) a los
soportes verticales traseros (#3) con ayuda de
los tornillos (#17), las rondanas (#20) y las
tuercas de plástico (#22). Apriete todas las
tuercas y los tornillos.
Consulte la figura A, paso 4.
13 19
19
19
19
13
14
20
20 22
17
12
12
12
12
20
20 22
2
2
2
3
23
3
3
3
3
3
2
23
2
4
5
4
3
1
ENSAMBLADO (Nota: Al unir las tuercas con
los tornillos, coloque siempre una rondana
(#19 o #20) entre el tubo y el tornillo o entre el
tubo y la tuerca.)
21
21
PÁGINA 3 DE 6
ALTO NO DEVUELVA A LA TIENDA!

V-3
16
20
20 22
14
20
20
22
15
21
8
7
9
99
9
777
7
7
7
7 7 7 7
Fig. B
Fig. C
Paso 6:
Despliegue el asiento (#8) y sujete un tubo del
descansabrazos (#7) y un descansabrazos (#6)
al respaldo del asiento con ayuda de un tornillo
(#16), rondanas (#20) y una tuerca de plástico
(#22). Repita el mismo procedimiento para
ambos lados. Sujete otro tubo del
descansabrazos (#7) a la parte curva del
descansabrazos (#6) con ayuda de un tornillo
(#14), rondanas (#20) y una tuerca de plástico
(#22). Repita el mismo procedimiento para
ambos lados. Sujete el otro extremo del brazo
del columpio (#6) a la parte delantera del
asiento (#8) con ayuda de un tornillo (#15),
rondanas (#19) y una tuerca de plástico (#21).
Repita el mismo procedimiento para ambos
lados. Consulte la figura B.
Paso 7:
Enganche los resortes de suspensión (#9) en la
parte superior de los tubos de los
descansabrazos (#7). Repita el mismo
procedimiento para ambos lados.
Consulte la figura C.
6
6
19
19
Advertencia:
Asegúrese de que ambos extremos de los
resortes de suspensión (#9) entren
completamente en los agujeros de la barra
transversal superior con dientes ajustables (#1)
y los tubos de los descansabrazos (#7).
Paso 8:
Inserte el otro extremo de los resortes de
suspensión (#9) en los agujeros de los soportes
diagonales de la barra transversal superior con
dientes ajustables (#1). Repita el mismo
procedimiento para ambos lados.
Consulte la figura D.
Fig. D
9
9
1
PÁGINA 4 DE 6
ALTO NO DEVUELVA A LA TIENDA!

V-3
Fig. E
Fig. F
Paso 10:
Inserte los armazones delantero y trasero del
toldo (#11) en las mangas del toldo (#28).
Consulte la figura E, paso 3.
Paso E - 4:
Inserte los extremos de los armazones delantero
y trasero del toldo (#11) en los armazones
laterales del toldo (#10).
Consulte la figura E, paso 4.
Paso E - 5:
Sujete el toldo (#28) a los armazones laterales
del toldo (#10) con ayuda del velcro.
Consulte la figura E, paso 5.
Paso 9:
Deslice los conectores toldo-armazón (#23) en
los armazones laterales del toldo (#10) hasta
alinearlos con los agujeros correspondientes.
Fíjelos con ayuda de los tornillos (#18).
Asegúrese de que los dientes de los conectores
toldo-armazón den hacia la parte interna del
armazón. Consulte la figura E, pasos 1 y 2.
28
23
24 23 24
1
Paso 13:
Sujete los conectores toldo-armazón (#23) a los
dientes ajustables de la barra transversal
superior (#1) con ayuda de un tornillo de
plástico (#24). Repita el mismo procedimiento
para ambos lados.
Paso E - 1
Paso E - 3
Paso E - 5
Paso E - 2
23 23
18
18
10
10
10
10
11
28
Paso E - 4
10
10
11
11
28
28
11
PÁGINA 5 DE 6
ALTO NO DEVUELVA A LA TIENDA!

V-3
Advertencias especiales
1. Inspeccione siempre el columpio antes de usarlo.
2. Es esencial que coloque el columpio en una superficie plana dejando un margen de al menos de 6 pies
(1.80m) respecto de cualquier obstrucción, como rejas, cocheras, casas, ramas bajas de árboles, tendederos
o cables eléctricos.
3. Revise periódicamente que todas las tuercas y los tornillos estén bien apretados.
4. Antes de cada uso, verifique que los resortes de suspensión estén bien fijos.
5. Si hace mucho viento, quite el toldo para que el columpio no se vuelque y dañe la estructura.
6. El fabricante no se hace responsable de ninguna reparación o modificación no autorizada que se le haga al
columpio o sus partes.
7. Aceite regularmente todas las piezas metálicas movibles.
8. El límite de peso es de 750 lbs (340 kg).
Limpieza y mantenimiento
• Lave el marco y las partes de tela con agua y jabón suave, enjuáguelos muy bien y déjelos secar
completamente. No aplique blanqueadores, ácidos ni ningún otro solvente al marco ni a las partes de tela.
• Los cojines y el toldo se pueden limpiar superficialmente con agua y jabón suave, en caso necesario. También
se pueden lavar con espuma comercial para limpiar muebles. Enjuáguelos bien y póngalos a secar colgados.
No los lave a máquina ni en seco.
• Se recomienda cubrir el columpio con una funda cuando no esté en uso.
• Revise y apriete todos los tornillos periódicamente para garantizar el funcionamiento adecuado y la seguridad
de su columpio.
• Para prolongar la vida y la belleza de su columpio, le recomendamos almacenarlo en un lugar seco y bien
protegido en las temporadas del año en que no lo use.
Fig. G
Paso 14:
Coloque los cojines (#29) en el asiento (#7).
Fije los cojines al asiento con ayuda de las tiras
de velcro.
Para garantizar la estabilidad de la estructura,
revise que todos los tornillos estén
completamente apretados.
Advertencia:
Para evitar el peligro de asfixia, mantenga las
bolsas de plástico y las piezas pequeñas fuera
del alcance de bebés y niños.
Garantía
• Este producto está cubierto por una garantía limitada de tres años con Courtyard Creations Inc.
• Para cualquier reclamación de la garantía es necesario presentar el comprobante de compra (recibo de caja
registradora con fecha).
• El cliente será responsable por los cargos de empaque y envío a y desde el centro de servicio.
29
29
29
PÁGINA 6 DE 6
ALTO NO DEVUELVA A LA TIENDA!
La tienda donde adquirió este artículo no tiene partes
sueltas en existencia.
Si necesita alguna pieza,
ya sea por extravío o daño,
¡ALTO!
¿Le falta alguna pieza?
No es necesario que regrese
a la tienda
Lo atenderemos de 9:00 am a 4:30 pm,
hora del Este, de lunes a viernes
Si requiere más ayuda,
escríbanos a
[email protected]
llame sin costo al:
TEL.: [phone]
FAX: [phone]
LEA ESTAS INSTRUCCIONES COMPLETAMENTE ANTES DE EMPEZAR EL ARMADO
SEPARE E IDENTIFIQUE TODAS LAS PARTES Y ASEGÚRESE DE QUE
TENGA TODAS LAS PARTES DE LA LISTA.
SI NO ENCUENTRA TODAS LAS PARTES DE LA LISTA, REVISE EL
MATERIAL DE EMPAQUE. LAS PARTES PEQUEÑAS A VECES SE
SEPARAN DURANTE EL TRASLADO.
SI TIENE DIFICULTADES PARA ENSAMBLAR EL PRODUCTO O SI
ALGUNA PIEZA ESTÁ DAÑADA O FALTA, LLAME A LA LÍNEA DE
AYUDA AL 1-877-539-7436 ANTES DE DEVOLVER EL PRODUCTO A
LA TIENDA.
CUANDO LLAME, PROPORCIONE LA SIGUIENTE INFORMACIÓN:
1-NÚMERO DE MODELO DEL PRODUCTO
2-NÚMERO DE PARTE Y CÓDIGO DE MATERIAL SEGÚN LA LISTA DE
PARTES
LA MAYORÍA DE LOS PROBLEMAS PUEDEN RESOLVERSE SIN
NECESIDAD DE DEVOLVER EL PRODUCTO A LA TIENDA.
