Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-
fältig und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiter-
veräußerung des Geräts an den Käufer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . . 6
2 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
5 Gerät ein- und ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
6 Gerät mit der Fernbedienung konfigurieren . . . . . . . . . . . . . . . . . . . 19
7 Gerät pflegen und reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
8 Fehlerbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
9 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
10 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
_CombiPower_BA_DE-IT.book Seite 5 Freitag, 21. Oktober 2011 8:10 20

DE
Hinweise zur Benutzung der Anleitung CombiPower
6
1 Hinweise zur Benutzung der Anleitung
DGEFAHR!
Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer
Verletzung.
!WARNUNG!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer
Verletzung führen.
!VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen
führen.
AACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die Funktion
des Produktes beeinträchtigen.
IHINWEIS
Ergänzende Informationen zur Bedienung des Produktes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil-
dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
_CombiPower_BA_DE-IT.book Seite 6 Freitag, 21. Oktober 2011 8:10 20

DE
CombiPower Allgemeine Sicherheitshinweise
7
2 Allgemeine Sicherheitshinweise
Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender
Punkte:
zMontage- oder Anschlussfehler
zBeschädigungen am Produkt durch mechanische Einflüsse und Über-
spannungen
zVeränderungen am Produkt ohne ausdrückliche Genehmigung vom
Hersteller
zVerwendung für andere als die in der Anleitung beschriebenen Zwecke
2.1 Allgemeine Sicherheit
DGEFAHR!
zKontrollieren Sie vor Inbetriebnahme des Gerätes, ob Betriebs-
spannung und Netzspannung übereinstimmen (siehe Typen-
schild).
zVerwenden Sie im Falle eines Feuers einen Feuerlöscher, der
für elektrische Geräte geeignet ist.
!WARNUNG!
zWenn das Gerät oder die Anschlusskabel sichtbare Beschädi-
gungen aufweisen, dürfen Sie das Gerät nicht in Betrieb
nehmen.
zReparaturen an diesem Gerät dürfen nur von Fachkräften
durchgeführt werden. Durch unsachgemäße Reparaturen
können erhebliche Gefahren entstehen.
Wenden Sie sich im Reparaturfall an den Kundendienst.
zPersonen, die aufgrund ihrer physischen, sensorischen oder
geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt-
nis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten
dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine
verantwortliche Person nutzen.
zElektrogeräte sind kein Kinderspielzeug!
Benutzen Sie das Gerät außerhalb der Reichweite von Kindern.
zKinder sollten beaufsichtigt werden, um sicherzustellen, dass
sie nicht mit dem Gerät spielen.
_CombiPower_BA_DE-IT.book Seite 7 Freitag, 21. Oktober 2011 8:10 20

DE
Allgemeine Sicherheitshinweise CombiPower
8
zWenn eine Batterie angeschlossen ist, liegt auch dann noch
Spannung am Gerät an, wenn der Hauptschalter ausgeschaltet
ist.
!VORSICHT!
zTrennen Sie das Gerät vom Netz
– vor jeder Arbeit am Gerät
– vor jeder Reinigung und Pflege
– nach jedem Gebrauch
AACHTUNG!
zVergleichen Sie die Spannungsangabe auf dem Typenschild
mit der vorhandenen Energieversorgung.
zAchten Sie darauf, dass andere Gegenstände keinen Kurz-
schluss an den Kontakten des Gerätes verursachen.
zAchten Sie darauf, dass sich nie die rote und die schwarze
Klemme berühren.
zZiehen Sie nicht an Leitungen.
zZiehen Sie den Stecker nie am Anschlusskabel aus der Steck-
dose.
2.2 Sicherheit beim Betrieb des Gerätes
!WARNUNG!
zAchten Sie vor der Inbetriebnahme der Verbraucher darauf,
dass Zuleitung und Stecker trocken sind.
!VORSICHT!
zAuch nach Auslösen der Schutzeinrichtung (Sicherung) bleiben
Teile des Wechselrichters unter Spannung.
zLösen Sie keine Kabel, wenn das Gerät noch in Betrieb ist.
_CombiPower_BA_DE-IT.book Seite 8 Freitag, 21. Oktober 2011 8:10 20

DE
CombiPower Allgemeine Sicherheitshinweise
9
AACHTUNG!
zSetzen Sie das Gerät niemals Nässe aus.
zAchten Sie darauf, dass keine Luftein- und Ausgänge verstopft
werden. Reinigen Sie ggf. die Öffnungen des Geräts, bevor Sie
es benutzen.
zAchten Sie auf gute Belüftung.
zVerbinden Sie den 230-V-Ausgang des Wechselrichters nicht
mit einer anderen 230-V-Quelle.
2.3 Sicherheit beim Umgang mit Batterien
!WARNUNG!
zBatterien können aggressive und ätzende Säuren enthalten.
Verhindern Sie jeden Körperkontakt mit der Batterieflüssigkeit.
Sollte es doch zur Berührung mit Batterieflüssigkeit kommen, so
spülen Sie das entsprechende Körperteil gründlich mit Wasser
ab.
!VORSICHT!
zRauchen Sie nicht und stellen Sie sicher, dass keine Funken in
der Nähe des Motors oder der Batterie entstehen.
AACHTUNG!
zVerwenden Sie ausschließlich wieder aufladbare Batterien.
zBeachten Sie beim Anschluss die korrekte Polarität:
– rote Klemme: Pluspol der Batterie
– schwarze Klemme: Minuspol der Batterie
zVerhindern Sie, dass metallische Teile auf die Batterie fallen.
Das kann Funken erzeugen oder die Batterie und andere elek-
trische Teile kurzschließen.
zBeachten Sie die Anleitungen des Batterieherstellers und des
Herstellers der Anlage oder des Fahrzeugs, in denen die
Batterie verwendet wird.
zVersuchen Sie niemals, gefrorene Batterien aufzuladen.
zFalls Sie die Batterie ausbauen müssen, trennen Sie als erstes
die Masseverbindung. Trennen Sie alle Verbindungen und alle
Verbraucher von der Batterie, bevor Sie diese ausbauen.
_CombiPower_BA_DE-IT.book Seite 9 Freitag, 21. Oktober 2011 8:10 20

DE
Bestimmungsgemäßer Gebrauch CombiPower
10
3 Bestimmungsgemäßer Gebrauch
Sinus-Wechselrichter mit integriertem Automatiklader dienen dazu, Gleich-
spannung 12 V bzw. von 24 V in eine 230-V-Wechselspannung von 50 Hz zu
wandeln sowie folgende Batterien aufzuladen:
zBlei-Starterbatterien
zBlei-Gel-Batterien
zwartungsfreie Batterien
zVliesbatterien (AGM-Batterien)
Die Geräte dürfen keinesfalls zum Laden anderer Batterietypen (z. B. NiCd,
NiMH usw.) verwendet werden!
!WARNUNG!
Das Gerät darf nicht zur Versorgung von medizinischen Einrich-
tungen verwendet werden.
!WARNUNG! Explosionsgefahr!
Batterien mit einem Zellenschluss dürfen nicht geladen werden. Es
besteht hierbei Explosionsgefahr durch Knallgas-Entwicklung.
Nickel-Cadmium-Batterien und nicht aufladbare Batterien dürfen
nicht mit dem Batterie-Ladegerät aufgeladen werden. Die Hülle
dieser Batterietypen kann explosionsartig aufplatzen.
_CombiPower_BA_DE-IT.book Seite 10 Freitag, 21. Oktober 2011 8:10 20

DE
CombiPower Technische Beschreibung
11
4 Technische Beschreibung
4.1 Allgemeine Beschreibung
Der Sinus-Wechselrichter mit integriertem Automatiklader ist eine Kombina-
tion aus zwei Geräten:
zBatterie-Ladegerät
zSinus-Wechselrichter
Das Gerät kann wie folgt eingesetzt werden:
zals Automatiklader (6-stufige Ladecharakteristik)
zals Sinus-Wechselrichter: das Gerät liefert eine reine 230-V-Ausgangs-
spannung
zPower-Sharing: das Gerät versorgt angeschlossene Verbraucher mit
230 V und lädt gleichzeitig eine Batterie auf
zGeneratorfunktion (Netzspannungsfunktion): das Gerät unterstützt eine
230-V-Netzspannung durch Energie aus einer Batterie, indem die Ener-
gie der Batterie der 230-Volt-Energie hinzugefügt wird (gemeinsame En-
ergiequelle)
zPower Support (PSF): das Gerät unterstützt eine 230-V-Netzspannung
durch Energie aus einer Batterie, indem ein Teil der Verbraucher durch
die Batterie, der andere Teil der Verbraucher durch die 230-V-Netz-
spannung gespeist wird (getrennte Energiequellen)
zUnterbrechungsfreie Stromversorgung (UPS): das Gerät versorgt ange-
schlossene Verbraucher durch Batteriestrom, wenn die Netzspannung
ausfällt
Das Gerät verfügt über folgende Schutzeinrichtungen:
zDC-Unterspannungsschutz
zDC-Überspannungsschutz
zÜberhitzung
zÜberlastsschutz
Das Gerät wird über eine Fernbedienung bedient.
_CombiPower_BA_DE-IT.book Seite 11 Freitag, 21. Oktober 2011 8:10 20

DE
Technische Beschreibung CombiPower
12

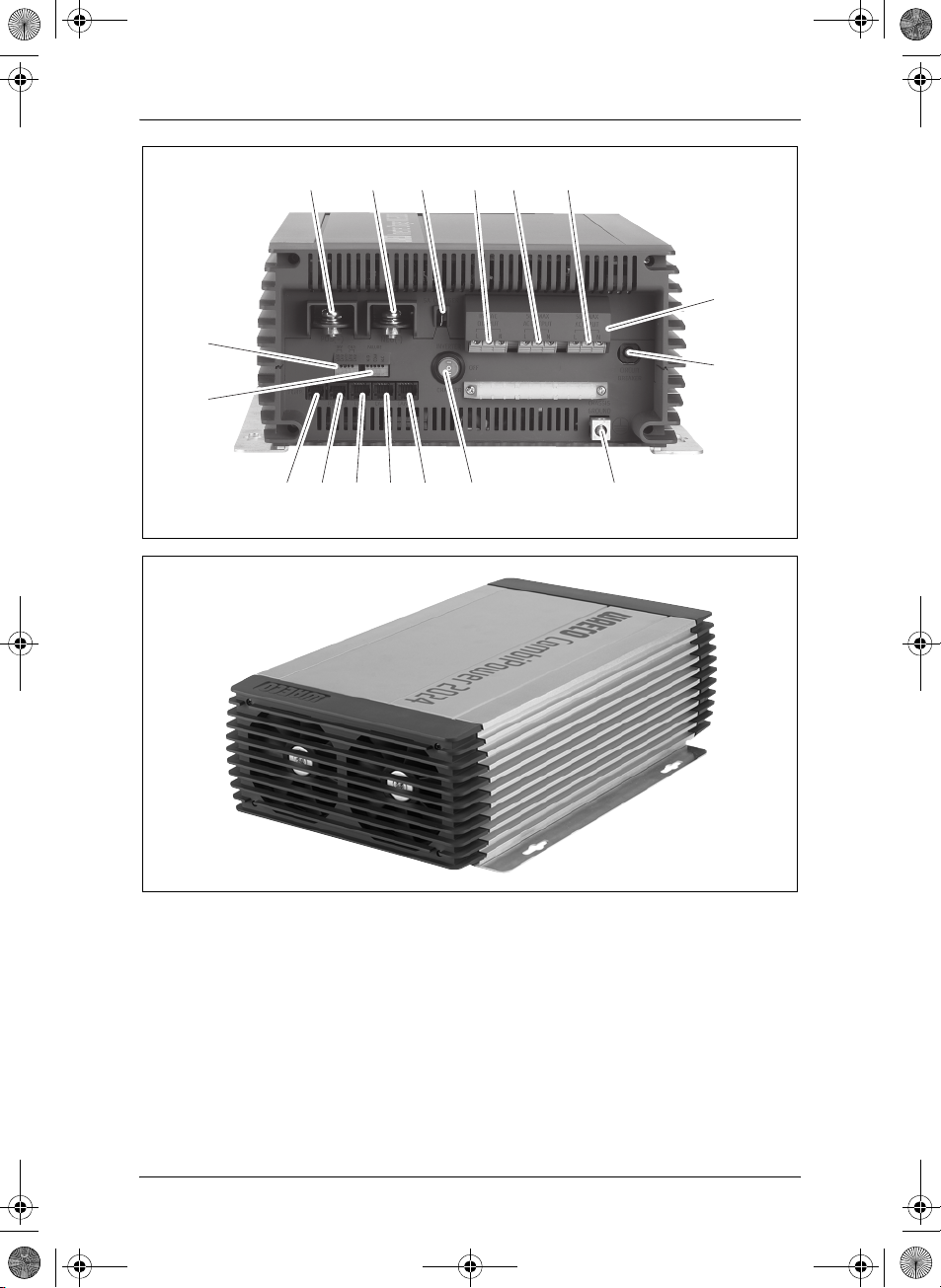

4.2 Bedienelemente und Anschlüsse
Pos. in
Abb. 1,
Seite 3
Bezeichnung Erklärung/Funktion
1 POS (+) Plusklemme
2 NEG (–) Minusklemme
3 5A CHARGER/
2.5A CHARGER
5-A/2,5-A-Charger-Anschluss
4 INV. AC OUTPUT 230-V-Ausgang Wechselrichter
zL: Spannungsleiter
zN: Nullleiter
zFG: Masseanschluss
5 AC OUTPUT 230-V-Ausgang
zL: Spannungsleiter
zN: Nullleiter
zFG: Masseanschluss
6 AC INPUT 230-V-Eingang
zL: Spannungsleiter
zN: Nullleiter
zFG: Masseanschluss
7 – Abdeckung
8 CIRCUIT
BREAKER
LS: Leistungsschalter
Der Überstromschutz löst aus, wenn ein Über-
strom oder Kurzschluss auftritt.
➤Beheben Sie die Ursache des Fehlers.
➤Drücken Sie den Schalter, um das Gerät zu-
rückzusetzen.
9 CHASSIS
GROUND
Masseanschluss
_CombiPower_BA_DE-IT.book Seite 12 Freitag, 21. Oktober 2011 8:10 20

DE
CombiPower Technische Beschreibung
13
10 – Hauptschalter:
z0: Aus
zI: An
Der Hauptschalter hat Vorrang vor den Einstellun-
gen der Fernbedienung. Wenn der Hauptschalter
in der Stellung „0“ steht, können Sie das Gerät
nicht mit der Fernbedienung einschalten.
11 CAN2 CAN-BUS-Anschluss
12 CAN1 CAN-BUS-Anschluss
13 LCM Anschluss der Fernbedienung
14 RS-232 Anschluss eines PCs über eine serielle RS-232-
Schnittstelle
15 BAT. TEMP. Anschluss des Batteriesensors
16 FAILURE Anschluss eines Relais zur Fehleranzeige
17 INV CHR Anschluss eines externen Schalters
Pos. in
Abb. 1,
Seite 3
Bezeichnung Erklärung/Funktion
_CombiPower_BA_DE-IT.book Seite 13 Freitag, 21. Oktober 2011 8:10 20

DE
Technische Beschreibung CombiPower
14

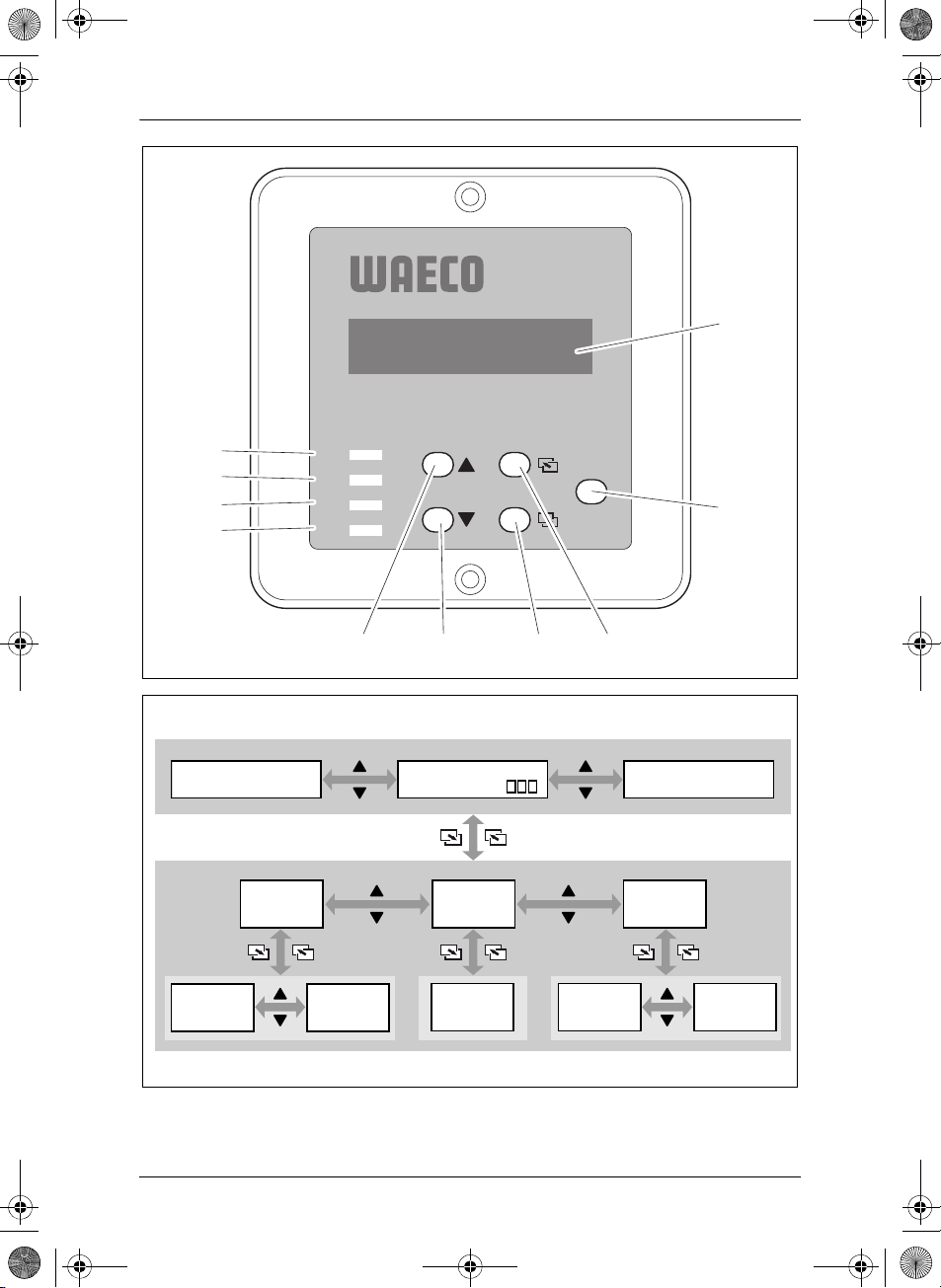

4.3 Fernbedienung
Pos. in
Abb. 3,
Seite 4
Symbol Erklärung/Funktion
1 – Display: zeigt Meldungen zum Betrieb oder zur Ein-
stellung an
2 ON/OFF Gerät einschalten: Kurz drücken
Gerät ausschalten: lange drücken (> 3 s)
3 Durch das Menü scrollen (Ebene höher; vertikal
scrollen)
4 Lange drücken (> 2 s): Setup-Menü aufrufen
Kurz drücken: Durch das Menü scrollen (Ebene
tiefer; vertikal scrollen) oder einen Wert bestätigen
(ENTER-Funktion)
5▼Durch das Menü scrollen (zurück; horizontal
scrollen) oder einen Wert auswählen
6▲Durch das Menü scrollen (vor; horizontal scrollen)
oder einen Wert auswählen
7 ALARM LED für Alarm-Anzeige
zleuchtet rot: 230-V-Unter- oder Überspannung
(Over/Under Alarm), 12-V-Unter- oder Über-
spannung (Over/Under Alarm), Überlast (Over-
load) oder Lüfterstörung
8 CHARGER Status LED Ladebetrieb:
zleuchtet grün: Ladebetrieb
zaus: Ladebetrieb aus
9 INVERTER Status LED Wechselrichterbetrieb:
zleuchtet grün: Wechselrichterbetrieb
zleuchtet rot: Störung im Wechselrichterbetrieb
zaus: Wechselrichterbetrieb aus
10 AC GRID Status-LED Eingang Netzspannung:
zleuchtet grün: Wechselspannung liegt am
Eingang an
zaus: keine Wechselspannung am Eingang
_CombiPower_BA_DE-IT.book Seite 14 Freitag, 21. Oktober 2011 8:10 20

DE
CombiPower Technische Beschreibung
15
4.4 Statusanzeigen
Die Statusanzeigen der Fernbedienung (Abb. 31, Seite 4) zeigen aktuelle
Parameter des Gerätes. Mit den Tasten „▼“ und „▲“ kann zwischen den
Anzeigen umgeschaltet werden (Abb. 4, Seite 4).
Symbol Erklärung
Ib Batteriestrom
Ig Generatorstrom
Ii Inverterstrom
Vb Batteriespannung
Vg Generatorspannung
Vi Inverterspannung
FQ Frequenz in Hz
W Leistung in Watt
°C Batterietemperatur
Hauptladephase der Batterie
z: Batterie wird nicht geladen
z: I-Phase aktiv
z: U0-Phase aktiv
z: U-Phase aktiv
_CombiPower_BA_DE-IT.book Seite 15 Freitag, 21. Oktober 2011 8:10 20

DE
Technische Beschreibung CombiPower
16

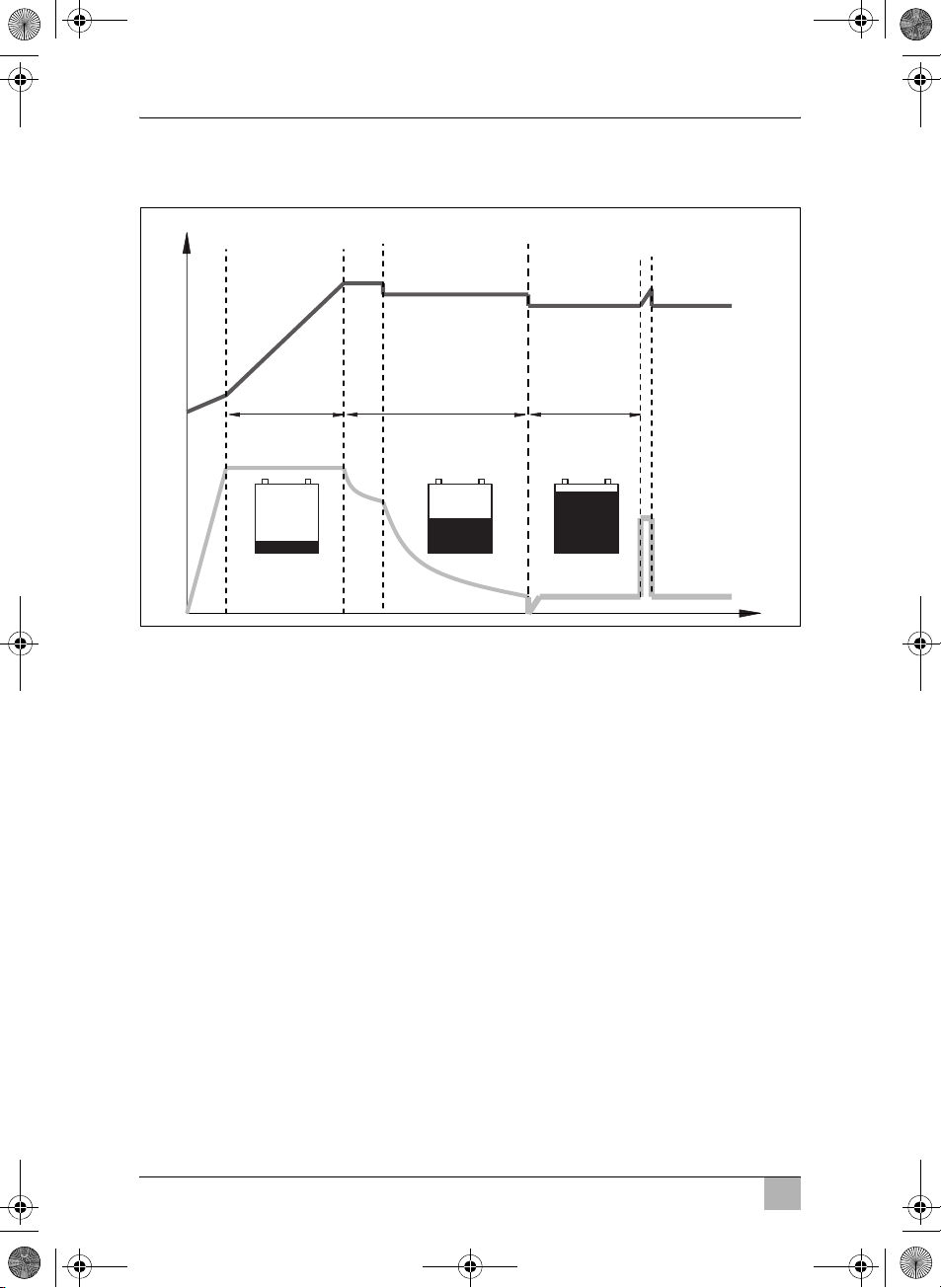

4.5 Batterielade-Funktion
Die Ladecharakteristik wird als modifizierte IU0U-Kennlinie bezeichnet.
1: Analyse-Phase
Zunächst wird mit ansteigendem Ladestrom die Ladung der Batterie analy-
siert.
2: I-Phase (Bulk)
Zu Beginn des Ladevorgangs wird die leere Batterie mit konstantem Strom
(100 % Ladestrom) geladen, bis die Batteriespannung 14,4 V bzw. 28,8 V er-
reicht. Erreicht die Batterie dieses Spannungsniveau, nimmt der Ladestrom
ab.
3, 4: U0-Phase (Absorption)
Nun beginnt die 2-stufige Absorption-Ladephase (U0-Phase), deren Lade-
spannung und Dauer von der Batteriegröße und vom Batterietyp abhängt.
Für die Phasen 3 und 4 können unterschiedliche Spannungen eingestellt
werden, die bis zum Erreichen des maximalen Ladestroms (6 % des einge-
stellten Stroms) konstant bleibt.
Phase 4 ist maximal 8 h nach Erreichen von 13,8 V bzw. 27,6 V beendet.
U0 U
U
I
I
1
100 %
6 %
23 54
t
U/V
I/A 6
_CombiPower_BA_DE-IT.book Seite 16 Freitag, 21. Oktober 2011 8:10 20

DE
CombiPower Technische Beschreibung
17
5: U-Phase (Floating)
Die U-Phase dient zur Erhaltung der Batteriekapazität (100 %).
Falls DC-Verbraucher angeschlossen sind, werden diese vom Gerät ver-
sorgt. Nur wenn die benötigte Leistung die Kapazität des Gerätes übersteigt,
wird diese zusätzliche Leistung von der Batterie genommen. Dabei wird die
Batterie solange entladen, bis das Gerät wieder in die I-Phase eintritt und die
Batterie auflädt.
6: 14-tägige Konditionierung
Alle 14 Tage schaltet der Batterielader zurück in die Phase 2, um die Batterie
zu beleben. Hierbei werden eventuelle Müdigkeitserscheinungen wie Sulfa-
tierung verhindert.
4.6 5-A/2,5-A-Charger (Zweiter Batterieanschluss)
Das Gerät ist mit einem Anschluss für eine zweite Batterie ausgestattet
(3-Step-Lader). Über diesen Anschluss kann eine kleine Batterie (z. B.
Starterbatterie) geladen werden.
Die Ladespannung beträgt 14,4 V bzw. 28,8 V. Der maximal Ladestrom
beträgt 5 A bzw. 2,5 A.
4.7 Wechselrichter-Funktion
Im Wechselrichterbetrieb liefert das Gerät eine regulierte 230-V-Spannung.
Die maximale Dauerleistung beträgt 2000 W. Schließen Sie keine Geräte an,
die eine höhere Nennleistung haben. Wenn Sie mehrere Geräte anschlie-
ßen, beachten Sie die, dass die Summe der Nennleistungen 2000 W nicht
übersteigt.
IHINWEIS
Beachten Sie beim Anschluss von Geräten mit elektrischem
Antrieb (z. B. Bohrmaschine, Kühlschrank, Schaltnetzteil usw.),
dass diese zum Anlaufen oft eine höhere Leistung benötigen als
auf dem Typenschild angegeben.
Ein einstellbarer Energiesparmodus schont die Batterie. Zyklisch wird
geprüft, ob die Batterieleistung genutzt werden muss. Wenn nicht, wird die
Funktion abgeschaltet und es wird kein Leerlaufstrom verbraucht.
_CombiPower_BA_DE-IT.book Seite 17 Freitag, 21. Oktober 2011 8:10 20

DE
Gerät ein- und ausschalten CombiPower
18
4.8 Anschlüsse
An den Plus- und Minusklemmen wird eine Batterie angeschlossen. Am
Eingang „AC INPUT“ (Abb. 16, Seite 3) kann eine 230-V-Spannungsquelle
angeschlossen werden. Die Versorgung über den Eingang „AC INPUT“ hat
Vorrang vor der Versorgung über eine Batterie, so dass die Batterie nicht
unnötig entladen wird.
An den Ausgängen liegt unter folgenden Voraussetzungen Spannung an:
z„INV. AC OUTPUT“ (Abb. 14, Seite 3)
– eine Batterie ist angeschlossen
– eine 230-V-Spannungsquelle ist angeschlossen
– eine Batterie und eine 230-V-Spannungsquelle sind angeschlossen
(Die Batterie wird geladen, wenn die Verbraucher nicht die komplette
Leistung benötigen)
z„AC OUTPUT“ (Abb. 15, Seite 3)
– eine 230-V-Spannungsquelle ist angeschlossen
5 Gerät ein- und ausschalten
IHINWEIS
Der Hauptschalter (Abb. 110, Seite 3) befindet sich am Gerät.
Benutzen Sie zum Ein- und Ausschalten die Fernbedienung.
➤Drücken Sie den Taster „ON/OFF“ (Abb. 32, Seite 4) auf der Fern-
bedienung.
✓Das Gerät ist eingeschaltet, die Meldung „System Initialisation …“ wird im
Display angezeigt.
✓Nach einigen Sekunden zeigt das Display die Meldung „System startup
please wait…“.
Der Systemstatus wird geprüft.
✓Nach etwa 5 bis 10 Sekunden ist das Display betriebsbereit und zeigt den
Status des Gerätes an:
– Das Gerät ist betriebsbereit: Das Display zeigt Betriebsparameter an.
– Alarmmeldungen stehen an: Unterspannung (Undervoltage), Überlast
(Overload), Lüfterstörung (Fan Failure), Übetrtemperatur (Over-
temperature)
– Fehler sind aufgetreten: Unterspannung (UVP), Überspannung
(OVP), Übertemperatur (OTP), Überlast (OLP)
_CombiPower_BA_DE-IT.book Seite 18 Freitag, 21. Oktober 2011 8:10 20

DE
CombiPower Gerät mit der Fernbedienung konfigurieren
19
6 Gerät mit der Fernbedienung
konfigurieren
6.1 Parameterübersicht
IHINWEIS
zDie Menü- und Parameterstruktur finden Sie in Abb. 4,
Seite 4.
zDer Zugang zum Menü „Another Param“ ist mit einem Passwort
gesichert. Dieses Menü ist ausschließlich für Fachleute zu-
gänglich.
Menü „Change Run Mode“ (Betriebsmodus)
Parameter Erklärung
COMBI Power On Gerät funktioniert als Ladegerät und bei Bedarf als
Wechselrichter, wenn am Wechselspannungseingang
nicht genügend Strom zur Verfügung steht.
CHR Power On Gerät funktioniert nur als Ladegerät. Die Wechselrichter-
funktion ist abgeschaltet.
_CombiPower_BA_DE-IT.book Seite 19 Freitag, 21. Oktober 2011 8:10 20

DE
Gerät mit der Fernbedienung konfigurieren CombiPower
20
Menü „P.S. Mode Param“ (Power-Sharing-Modus)
Parameter Erklärung Wertebereich Standard
Iac setup Power-Sharing-Level: Begrenzt
den Eingangsstrom am 230-V-
Eingang (Überlastschutz).
3 A – 25 A 3 A
Power
Sharing
Legt den Power-Sharing-Modus
fest:
Disable = ausgeschaltet
GEN. = Generatorfunktion
SUPP. = Supportfunktion
SHAR. = Power-Sharing
„SHAR.“ ermöglicht die Power-
Sharing-Funktion.
„SHAR. GEN.“ ermöglicht die
Power-Sharing- und die
Generatorfunktion.
„SHAR. SUPP.“ ermöglicht die
Power-Sharing- und die
Supportfunktion.
„SHAR. SUPP. GEN“ ermöglicht
die Power-Sharing-, die Support
und die Generatorfunktion.
Disable
SHAR.
SHAR. GEN.
SHAR. SUPP.
SHAR. SUPP. GEN.
Disable
_CombiPower_BA_DE-IT.book Seite 20 Freitag, 21. Oktober 2011 8:10 20
