Dorma AGILE 150 User manual

Installation instruction
DORMA
AGILE 150 DORMOTION
Installation to wall
Montageanleitung
DORMA
AGILE 150 DORMOTION
Wandmontage
Stand/Issue 02.10 / 004599 800.52.639.6.32
DORMA-Glas
Inhaltsverzeichnis:
Index of contents:
S. 2-3. . . . . . . . . . . Wichtige Informationen / Important information
S. 3 . . . . . . . . . . . Benötigte Werkzeuge / requisite tools
S. 4 . . . . . . . . . . . Glasbearbeitung DORMOTION L / glass preparation DORMOTION L
S. 4 . . . . . . . . . . . Lieferumfang DORMOTION L / scope of delivery DORMOTION L
S. 5 . . . . . . . . . . . Glasbearbeitung DORMOTION XL / glass preparation DORMOTION XL
S. 5 . . . . . . . . . . . Lieferumfang DORMOTION XL / scope of delivery DORMOTION XL
S. 6 . . . . . . . . . . . Position der Laufschiene vor der Maueröffnung /
position of track rail ahead the wall opening
S. 7 . . . . . . . . . . . 1. Montage des Winkelprofils / installation of the angle profile
S. 8 . . . . . . . . . . . 2. Montage der Bodenführung / installation of the floor guide
S. 9 . . . . . . . . . . . 3. Montage der Klemmwagen / installation of the clamping carrier
S. 10 . . . . . . . . . . . 4. Vorbereitung Aushebeschutz / preparation of anti-jump device
S. 10 . . . . . . . . . . . 5. Endmontage der Bodenführung / final installation of floor guide
S. 11 . . . . . . . . . . . 6. Montage der Dämpfereinheit / installation of the spring damper unit
S. 12/13 . . . . . . . . . 7. Montage der Schiebetür und Befestigung der Laufschiene
7. Fitting of sliding door and fixing of the track profile
S. 14 . . . . . . . . . . . 8. Höheneinstellung / height adjustment
S. 14 . . . . . . . . . . . 9. Einstellung des Aushebeschutzes / adjustment of the anti-jump device
S.15/16 . . . . . . . . . 10. Positionierung der Laufwegbegrenzer / positioning of panel stops
S. 17 . . . . . . . . . . . 11. Positionierung der DORMOTION Start / positioning of DORMOTION start
S. 18 . . . . . . . . . . . 12. Glaskantenschutz / glass edge protection
S. 19 . . . . . . . . . . . 13. Montage der Sichtschutzbürste (optional) / installation of brush profile (optional)
S. 20 . . . . . . . . . . . 14. Montage der Stirnabdeckungen / installation of end caps

Montagefolge
Mounting sequence
1. ; 1.1 ; ... =
1 = Bauteil/Baugruppe
Components
A = Glasbreite / glass width
B = Laufschienenlänge / length of track
LW = Lichte Weite / clear opening width
LH = Lichte Höhe / clear height
H = Gesamthöhe / total height
GH = Glashöhe / glass height
t = Glasdicke / glass thickness
geschlossen / closed
geöffnet / opened
geschlossen / closed
geöffnet / opened
geschlossen / closed
geöffnet / opened
A = LW + 60
B = A x2
LW
4
A=(LW/2)+28 A=(LW/2)+28
B = 2x(Ax2)
30 30
30 30
LW
30
Seite/Page 2/20
DORMA-Glas
Wichtige Informationen:
Important information:
max. Höhe 3000 mm
max. height 3000 mm
Glasdicken: 8 - 13,5 mm
glass thicknesses: 8 - 13,5 mm
A = LW + 30
B = A x2
LW
max. Flügelgewicht DORMOTION L: 80 kg
max. panel weight DORMOTION L: 80 kg
max. Flügelgewicht DORMOTION XL: 150 kg
max. panel weight DORMOTION XL: 150 kg
Bürste optional
optional brush
22
X LH
10
GH = LH + X + 20
37
63
64,5
H
33,5
t
31

Glass panels self-cleaning coatings are unsuitable for
AGILE 150 - unless the clamping area (20mm band at the
upper glass edge) is left coated.
All glass clamping areas are to be cleaned prior to
installation. Only use glass cleaning products, free from
silicones and oil (e.g. acetone).
Precondition for installation of trak is an aligned
substructure or wall with a max. tolerance of 2mm per
metre.
A maintenance free period of min. 5 years is given with an
appropriate handling and normal frequency of approx. 20
cycles per day.
For higher frequency we recommend a maintenance
contract between fitter and user for a yearly inspection.
Gläser mit selbstreinigenden Beschichtungen sind für
AGILE 150 nicht geeignet - es sei denn, die
Beschichtung wurde im Bereich der Klemmflächen
(20mm Streifen an oberer Glaskante) ausgespart.
Vor der Montage Glasflächen im Bereich der
Klemmflächen reinigen. Bitte nur Glasreiniger
verwenden, die frei von Silikonen und Ölen sind
(z.B. Aceton).
Voraussetzung für die Montage der Laufschiene ist eine
ausgerichtete und tragfähige Unterkonstruktion bzw.
Wand mit einer max. Toleranz von 2mm pro Meter.
Bei sachgerechter Bedienung der Anlage und normaler
Frequentierung (20 Betätigungen pro Tag) ist ein
wartungsfreier Betrieb über einen Nutzungszeitraum von
min. 5 Jahren gegeben.
Bei höherer Frequentierung empfehlen wir einen
jährlichen Wartungsvertrag zwischen Montagebetrieb
und Endbenutzer.
Benötigte Werkzeuge:
Requisite tools:
Wichtige Informationen:
Important information:
4mm
3mm
2,5mm
Seite/Page 3/20
DORMA-Glas

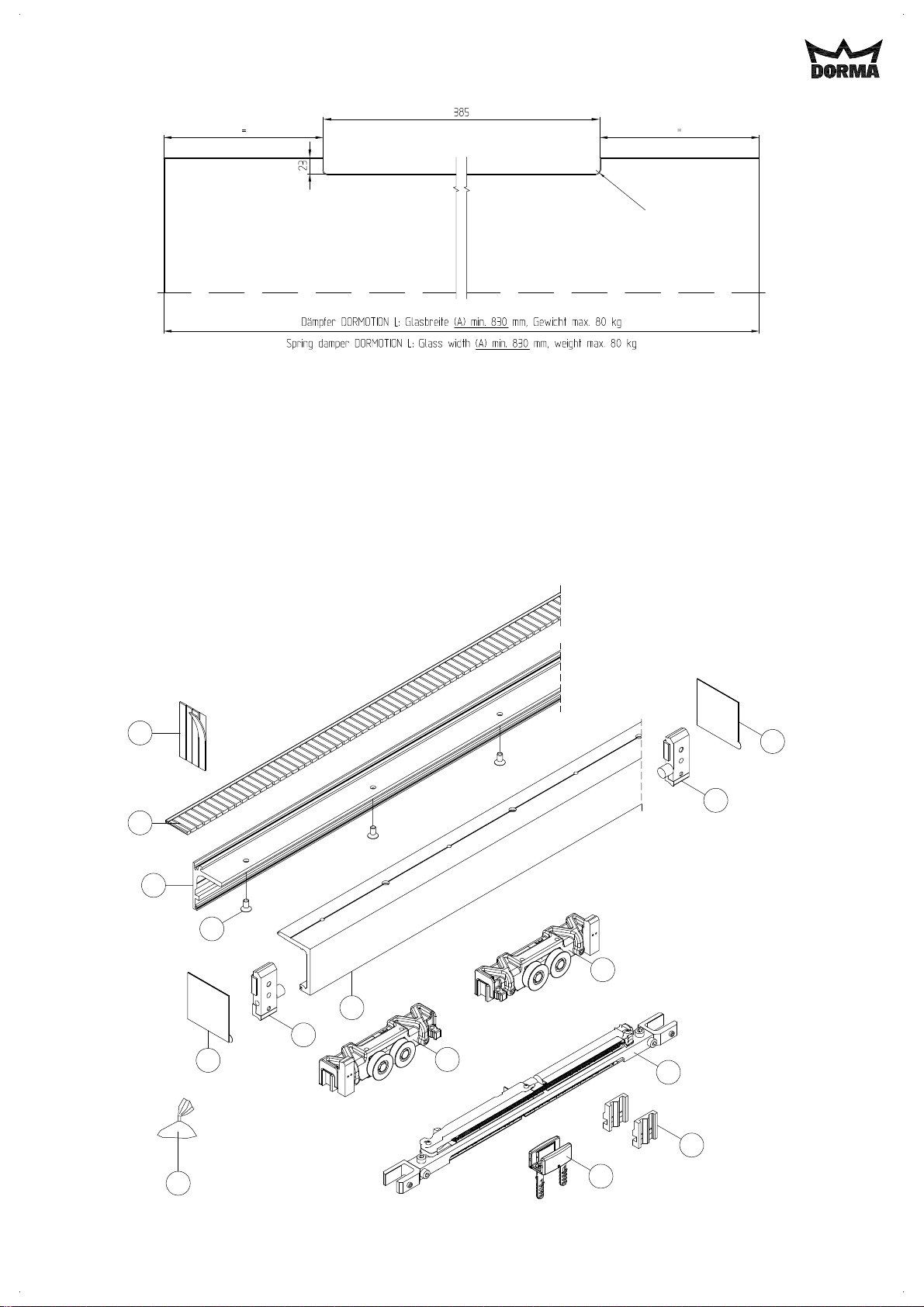

Lieferumfang DORMOTION L:
Scope of delivery DORMOTION L:
1
2
3
5
6
1 . . . . . . Winkelprofil / angle profile
2 . . . . . . Laufschiene / track profile
3 . . . . . . Schrauben DIN 7991 M6x12 /
screw DIN 7991 M6x12
4 . . . . . . Klemmwagen / clamp carrier
5 . . . . . . Laufwegbegrenzer / panel stop
6 . . . . . . Dämpfer DORMOTION L / spring damper DORMOTION L
7 . . . . . . Dormotion Start / dormotion start
8 . . . . . . Bodenführung / floor guide
9 . . . . . . Zubehörbeutel mit Befestigungsmaterial /
accessories package with fixing material
10 . . . . . . Stirnabdeckungen / end caps
11 . . . . . . Glaskantenschutz / glass edge protection
12 . . . . . . Sichtschutzbürste (optional) / brush profile (optional)
9
5
10
11
8
7
10
4
4
Glasbearbeitung DORMOTION L:
Glass preparation DORMOTION L:
R5 - R10
12
Seite/Page 4/20
DORMA-Glas

Lieferumfang DORMOTION XL:
Scope of delivery DORMOTION XL:
1
2
3
5
1 . . . . . . Winkelprofil / angle profile
2 . . . . . . Laufschiene / track profile
3 . . . . . . Schrauben DIN 7991 M6x12 /
screw DIN 7991 M6x12
4 . . . . . . Klemmwagen / clamp carrier
5 . . . . . . Laufwegbegrenzer / panel stop
6 . . . . . . Dämpfer DORMOTION XL / spring damper DORMOTION XL
7 . . . . . . Dormotion Start / dormotion start
8 . . . . . . Bodenführung / floor guide
9 . . . . . . Zubehörbeutel mit Befestigungsmaterial /
accessories package with fixing material
10 . . . . . . Stirnabdeckungen / end caps
11 . . . . . . Glaskantenschutz / glass edge protection
12 . . . . . . Sichtschutzbürste (optional) / brush profile (optional)
9
5
10
8
7
6
10
4
4
Glasbearbeitung DORMOTION XL:
Glass preparation DORMOTION XL:
R5 - R10
11
12
Seite/Page 5/20
DORMA-Glas

M 25
X
Y
M = Glasüberstand / overlap of glass
X = Position Griff an der Glastür abmessen /
measure the position of handle at glass
Y = Griffbreite / handle width
M
P
Stirnabdeckung
End cap
M= Glasüberstand (empfohlen 30mm
overlap of glass (recommend 30mm
P = Laufschienenüberstand / overlap of track profile
geschlossen / closed

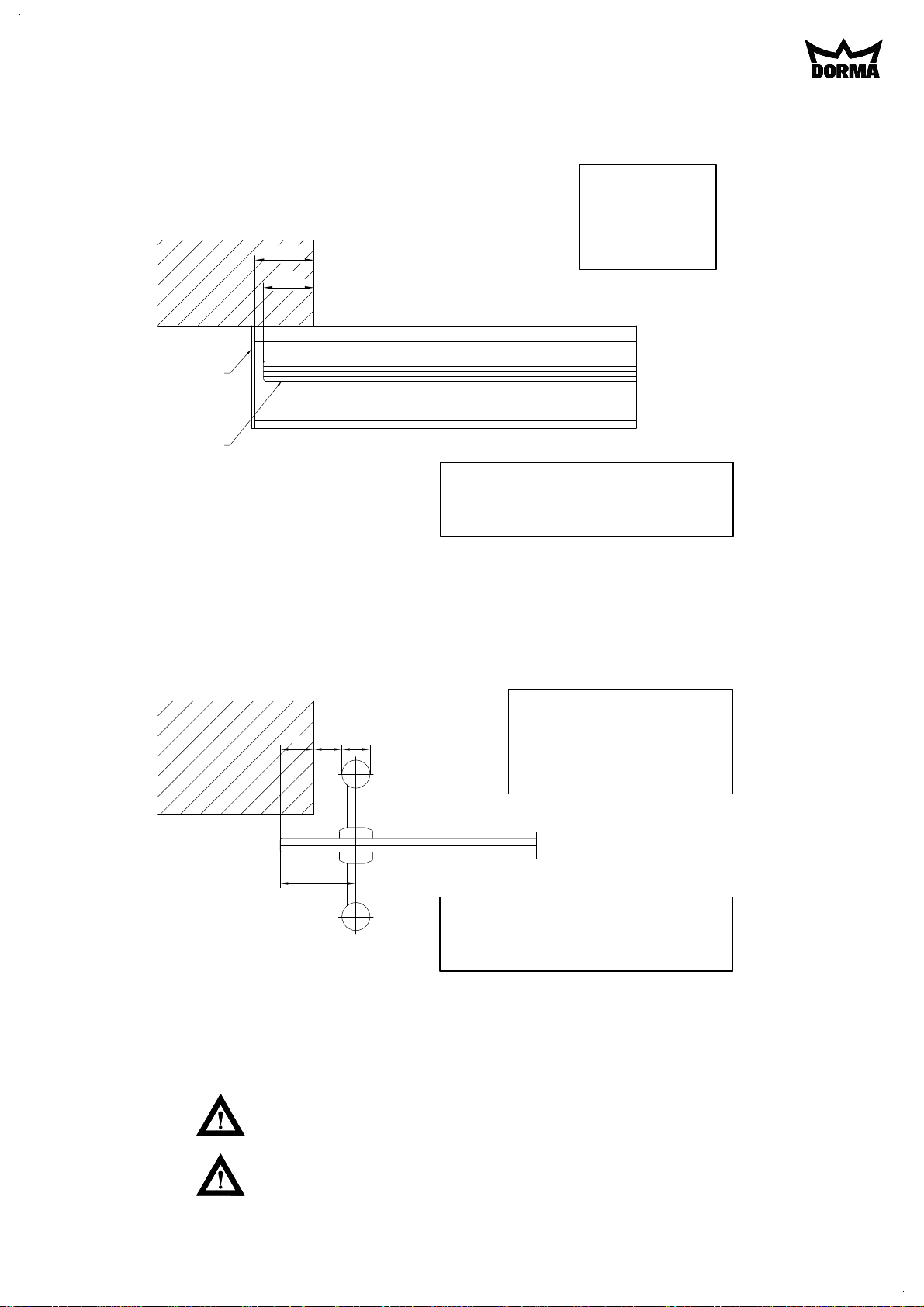

Position der Laufschiene vor Maueröffnung:
Position of track rail ahead the wall opening:
Glastür / glass door
Einzeltür / single door
P = M + 5
..... = ..... + 5
P M
M = X − (Y/2 − 25
..... = ..... − (...../2 − 25
M X Y
Der Glasüberstand (M darf durch unterschiedliche
Bedingungen wie z.B. Glasbohrung oder Griffdicke
von dem empfohlenen Maß abweichen.
The glass overlap (M can differ to the
recommended measurements depending
on position of drillings or handle thickness.
Seite/Page 6/20
DORMA-Glas

1. Montage des Winkelprofils:
1. Installation of the angle profile:
Mitgelieferte Schrauben und Dübel sind nicht für jeden Untergrund geeignet.
Geeignete auf den Untergrund abgestimmte Befestigungsmittel verwenden!
Delivered screws and plugs are not usable for all t pes of foundations!
Please use suitable fixing materials according to foundation!
ø 8mm
Seite/Page 7/20
DORMA-Glas

2. Montage der Bodenführung:
2. Installation of the floor guide:
Seite/Page 8/20
DORMA-Glas
*
36
20
ø 8mm
2.1
2 mm
lösen / loosen
2.2
2.3
2.4
2.5
!Geeignete auf den Untergrund abgestimmte Befestigungsmittel verwenden!
Please use suitable fixing material according to foundation!
22+(Glasdicke/2)
22+(glassthickness/2)
*

3. Montage der Klemmwagen:
3. Installation of clamp carriers:
3.2
3.3
35 35
3.4
Einzeltür / single door
35 35
Doppeltür / double door
35 35
4
4 mm
12 Nm
3.1 Vor der Montage Glasflächen im Bereich der Klemmflächen reinigen. Bitte nur
Glasreiniger verwenden, die frei von Silikonen und Ölen sind (z.B. Aceton).
3.1 Before installation all glass clamping areas have to be cleaned first. Only use
glass cleaning products, free from silicones and oil (e.g. acetone).
Achtung: Um einen bestmöglichen Glasschutz zu erreichen, empfehlen wir bei
gegenläufigen Schiebetüren, die Verwendung des Abstandhalters Art. Nr.: 29.420.
Attention: For sliding doors moving in opposite directions, we recommend to use
the spacer Art. No.: 29.420, to get the best possible glass protection.
Alternativ:
*
*
1/4
0
0 mm
+
Seite/Page 9/20
DORMA-Glas

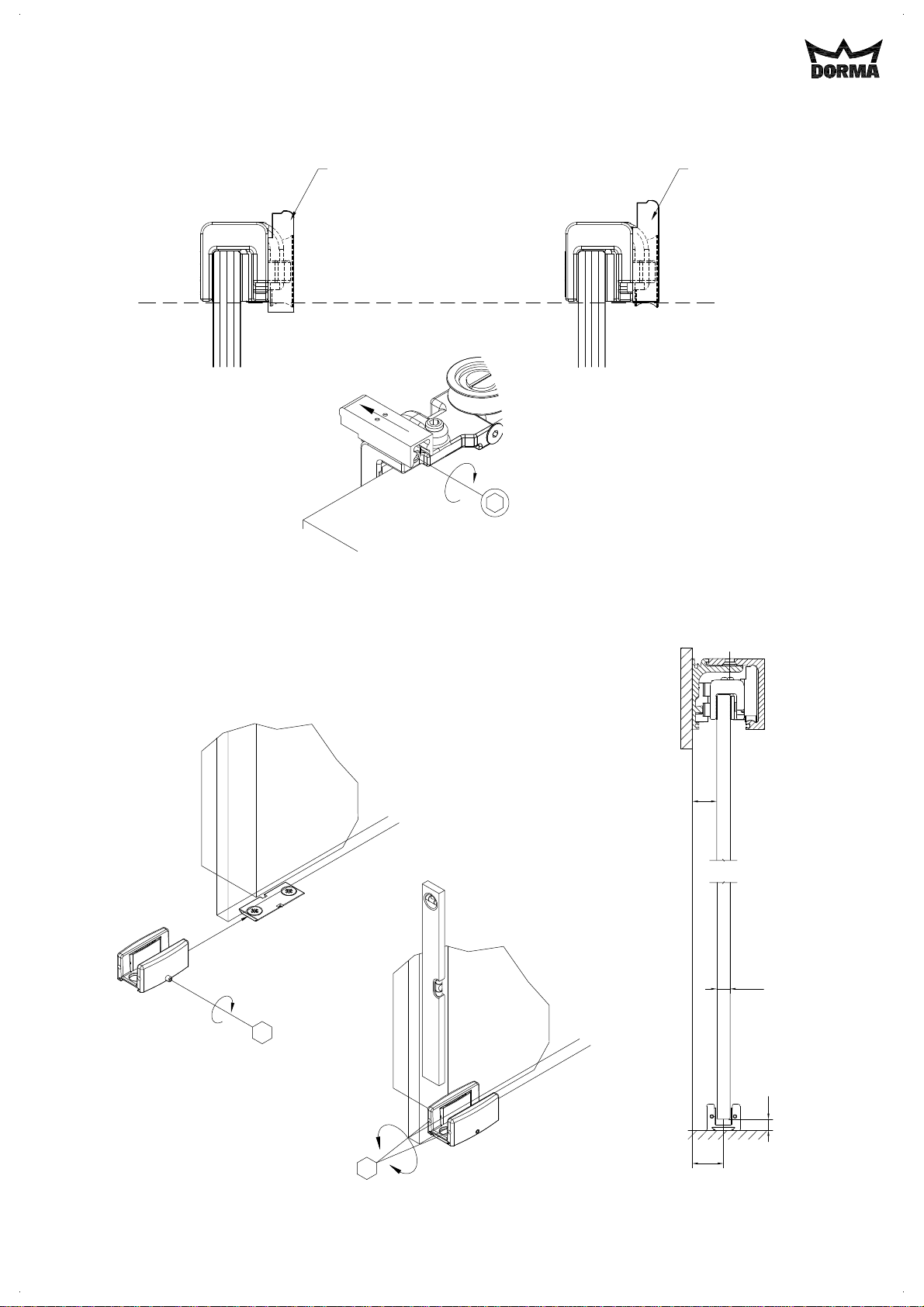

4. Vorbereitung Aushebeschutz:
4. Preparation of anti-jump device:
Soll / referance
Aushebeschutz
Anti-jump device Aushebeschutz Anti-jump device
4.1 Ist-Soll Vergleich durchführen.
4.1 Make a actual-theoretical comparison.
3 mm
4.2 ggf. einstellen
4.2 adjust if necessary
Seite/Page 10/20
DORMA-Glas
5. Endmontage der Bodenführung:
5. Final installation of floor guide:
5.1 Tür vorsichtig öffnen.
5.1 Open the door carefully.
5.2
5.3
3 mm
anziehen / tighten
2 mm 5.4 Einstellen der benötigten Glasdicke
5.4 Adjustment of required glass thickness
*
22+(Glasdicke/2)
22+(glassthickness/2)
*
22
10
Glas

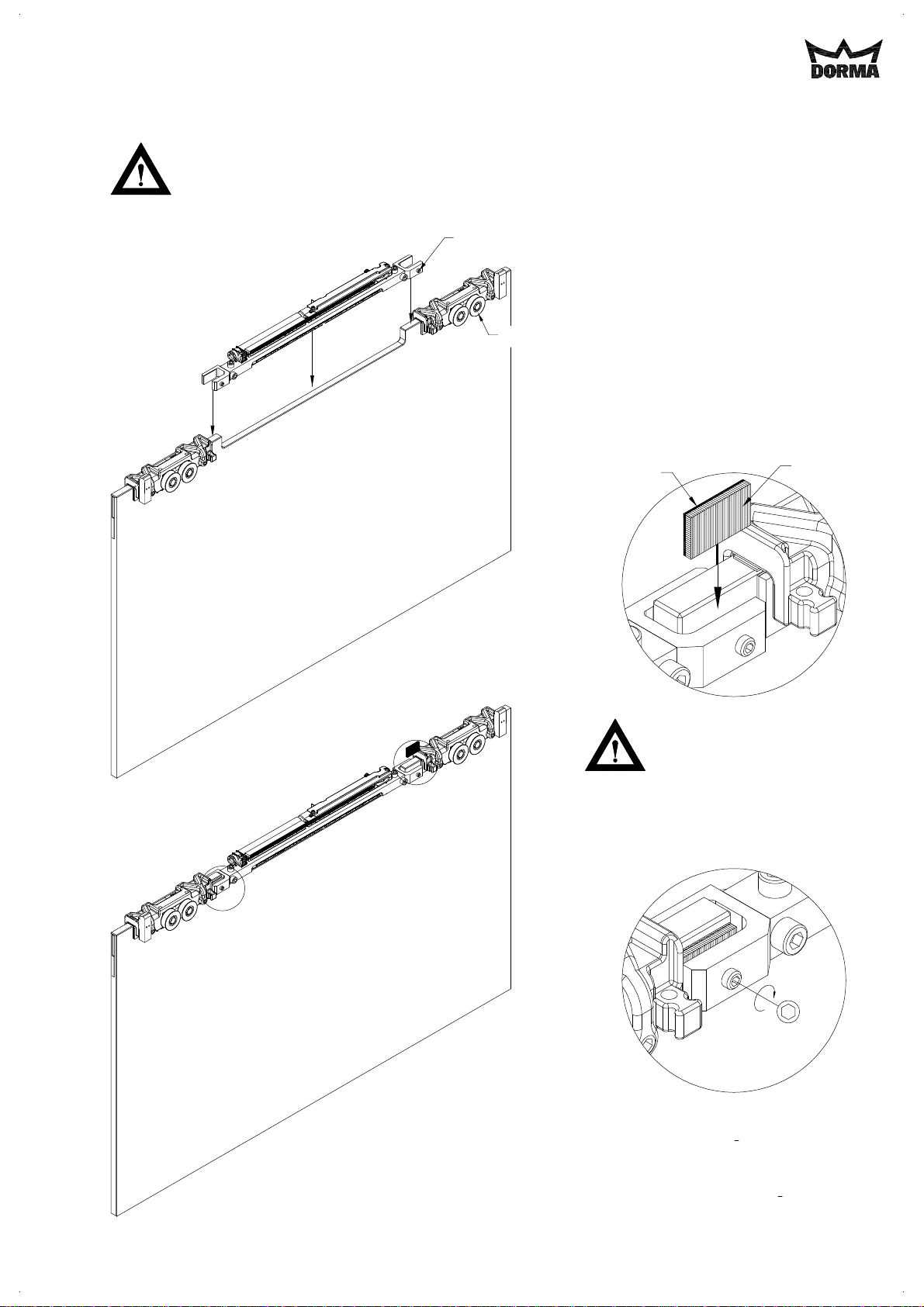

6. Montage der Dämpfereinheit:
6. Installation of spring damper unit:
6.1
6.1
6.1
Bitte darauf achten, dass die Dämpfereinheit richtig herum montiert wird!
Die Befestigungsschrauben müssen immer in Richtung der Laufrollen zeigen!
Please pay attention, to a correct installation of the spring damper unit.
The connection screws always have to face towards the rollers.
Laufrollen / rollers
Befestigungsschrauben / connection screws
3 mm
X
Y
Detail X
Detail Y
6.2
6.3
Zwischenlage / gasket
Klemmplatte
clamping plate
Klemmplatte mit der Zwischenlage
auf das Glas legen.
Place the clamping plate with
gasket onto glass.
Gewindestift eindrehen bis Kontakt mit der Klemm-
platte besteht, dann 1
2Umdrehung anziehen.
Screw-in set screws until contact with
clamping plate, then tighten 1
2turn.
**
*
Seite/Page 11/20
DORMA-Glas

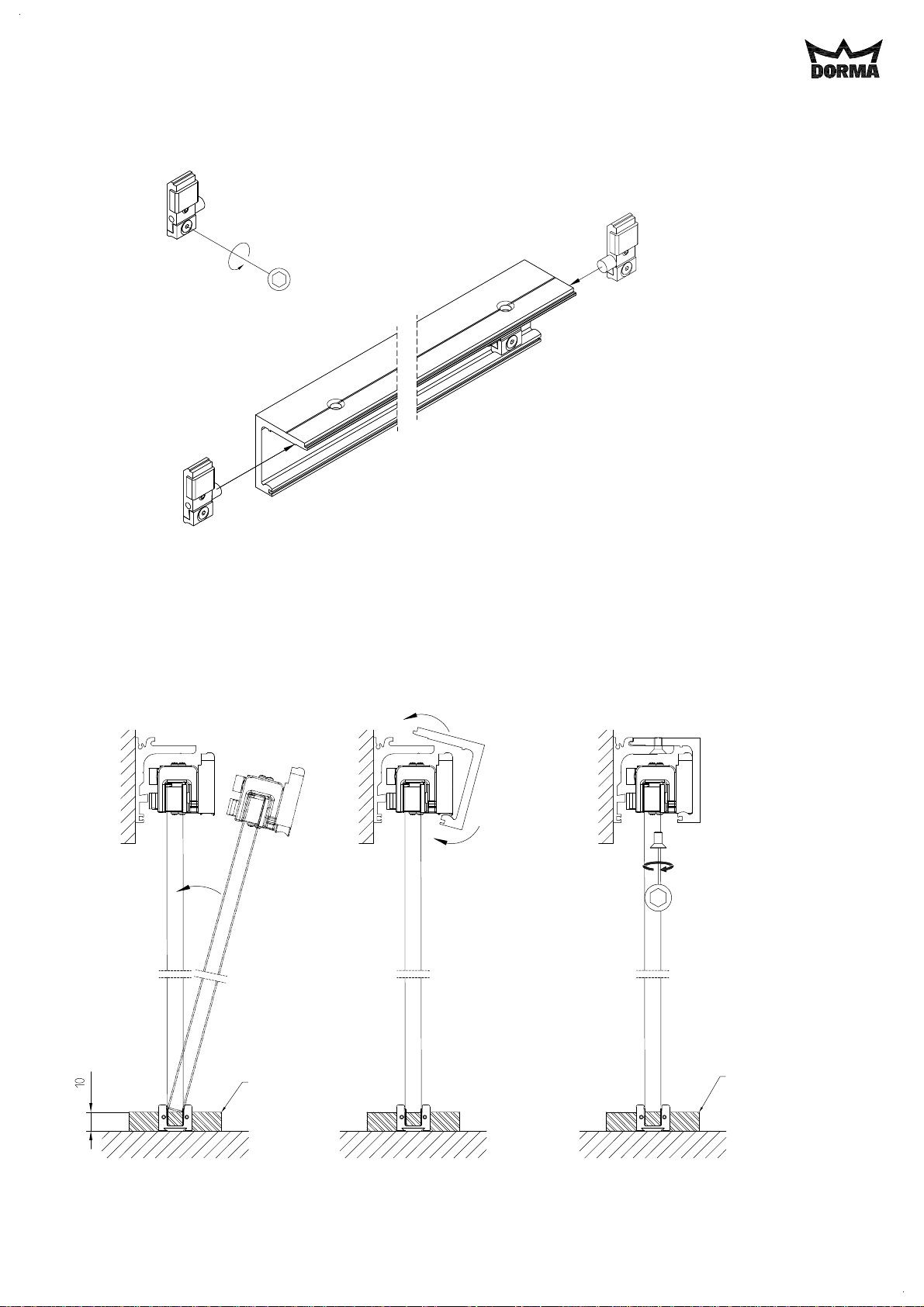

7. Montage der Schiebetür und Befestigen der Laufschiene:
7. Fitting of sliding door and fixing of the track profile:
7.1 Zugfedern von beiden Dämpfereinheiten spannen.
7.1 Apply tension at the springs of both damper units.
Feder gespannt
apply tension
Feder entspannt
relieve tension
spannen/applytension
X
DETAIL XDETAIL X
Schritt 7.1 bitte unbedingt beachten!
Insure that step 7.1 is followed!
Seite/Page 12/20
DORMA-Glas

7.4 Scheibe auf Klötze stellen. Tür einschwenken
und an das Winkelprofil lehnen!
7.4 Position glass onto blocks. Align the door and
lean the door against the angle profile!
7.4
Klötze / blocks
4 mm
fest anziehen / tighten
7.6
7.7
7.5
7.8 Klötze entfernen
7.8 remove the blocks
7.3
7. Montage der Schiebetür und Befestigen der Laufschiene:
7. Fitting of sliding door and fixing of the track profile:
7.2
3 mm
lösen / loosen
Seite/Page 13/20
DORMA-Glas

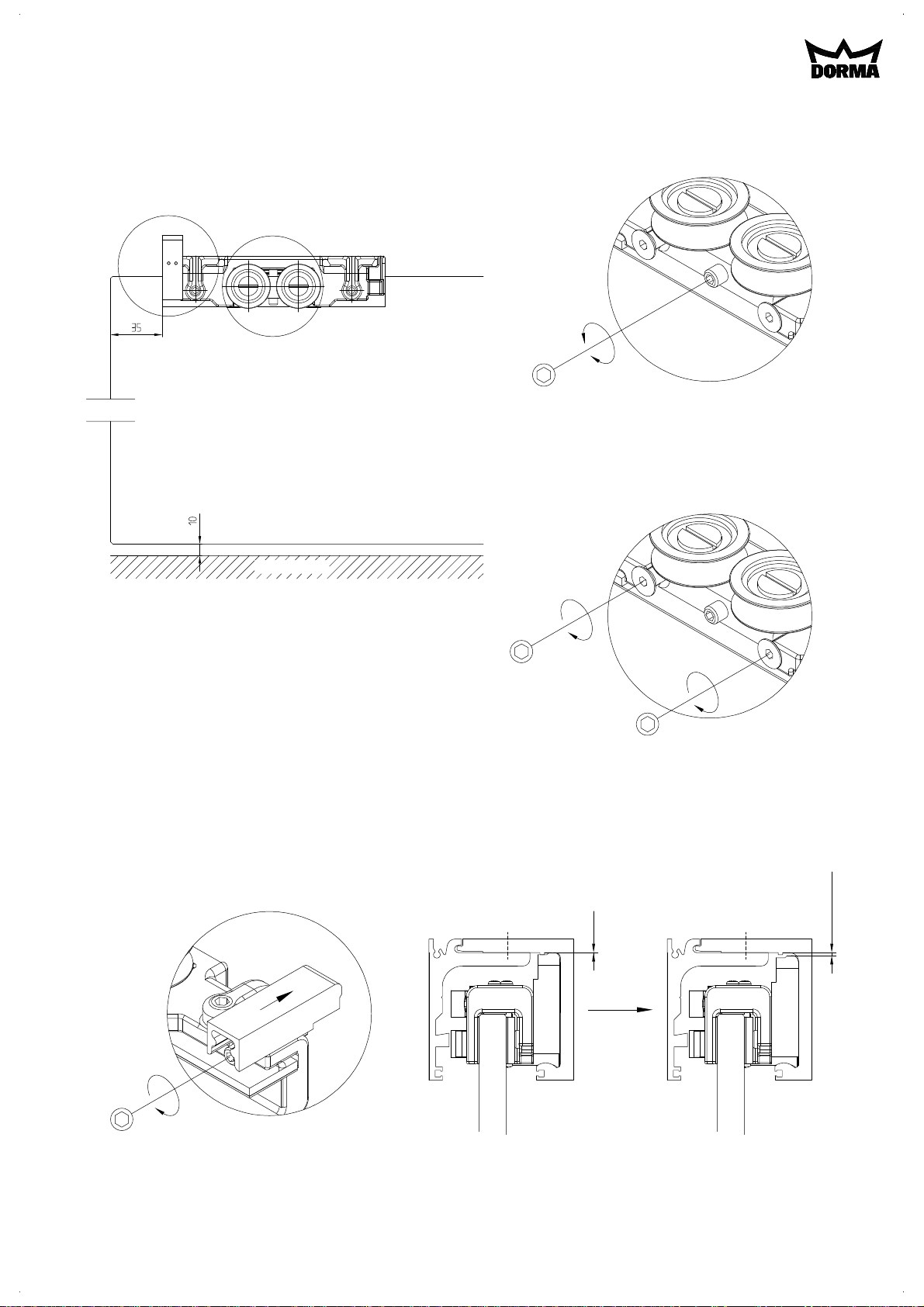

8. Höheneinstellung:
8. Height adjustment:
8.2
9.1
Y
3 mm
8.1
Verstellmöglichkeit: ± 5mm
Adjustability: ± 5mm
DETAIL Z
Höheneinstellung des Aushebeschutzes
Height adjustment of anti-jump device
DETAIL Y
Boden / floor
8.1 Schiebeflügel nach 10mm Bodenluft ausrichten!
8.1 Adjust the sliding panel according to 10mm floor clearance!
3 mm
anziehen / teighten
3 mm
anziehen / teighten
Höheneinstellung der Klemmwagen
Height adjustment of clamp carrier
DETAIL Y
Festsetzung der Höheneinstellung
Fixing of height adjustment
Z
3 mm
anziehen / teighten
9. Einstellung des Aushebeschutzes:
9. Adjustment of the anti-jump device:
9.2 Hochdrehen bis Kontakt mit der Laufschiene besteht
9.3 Ca. 1/2 - 1 Umdrehung zurück drehen
9.2 Turn upwards until contact is achieved with track
9.3 Circa 1/2 - 1 turn backwards
0mm ~ 0,5 - 1mm
9.2 9.3
Seite/Page 14/20
DORMA-Glas

9
4
5
35
Laufwagen
Roller carrier
Laufwegbegrenzer
panel stop
4
3535
Laufwagen
Roller carrier Laufwegbegrenzer
panel stop 7
7
M
L
Stirnabdeckung
End cap
L = Position Stopper / position of stopper
M= Glasüberstand / overlap of glass
Laufwegbegrenzer
panel stop
Laufwegbegrenzer
panel stop
Laufwagen
Roller carrier
Laufwagen
Roller carrier
Einzeltür vor Wand laufend / Single door moved in ahead of the wall
Doppeltür / double door
geschlossen / closed
geschlossen / closed
geschlossen / closed
10. Positionierung der Laufwegbegrenzer:
10. Positioning of the panel stops: L = M − 5
..... = ..... − 5
L M
Einzeltür gegen Wand laufend / Single door moved against the wall
Die Position der Lauf egbegrenzer kann alternativ durch Versuch festgelegt erden!
The position of panel stop can be fixed by trying!
Seite/Page 15/20
DORMA-Glas

A
N
5
L
10. Positionierung der Laufwegbegrenzer:
10. Positioning of the panel stops:
A = Glasbreite / glass width
L = Position Stopper / position of stopper N = Abstand Glaskante zu Maueröffnung /
distance of glass edge to wall opening
= Position Griff / position of handle Y = Griffbreite / handle width
Laufwegbegrenzer
panel stop
N = + (Y/2) + 25
..... = ..... + (...../2) + 25
N Y
L = A − N − 5 ..... = ..... − ..... − 5
L A N
Y 25
10.2
3 mm
anziehen / tighten
10.3
3 mm anziehen / tighten
9.1 Laufwegbegrenzer nach den Berechnungen positionieren. 9.1 Place the panel stops according to calculations.
Seite/Page 16/20
DORMA-Glas

A/2 - 77
A/2 - 77
Lauschiene
track profile
Laufwegbegrenzer
panel stop
Starter
Sicht von vorne, ohne Laufschiene
view from ahead without the track profile
Schnitt, Sicht von oben
cut, view from the top
A/2 - 237
A/2 - 237
Sicht von vorne, ohne Laufschiene
view from ahead without the track profile
Schnitt, Sicht von oben
cut, view from the top

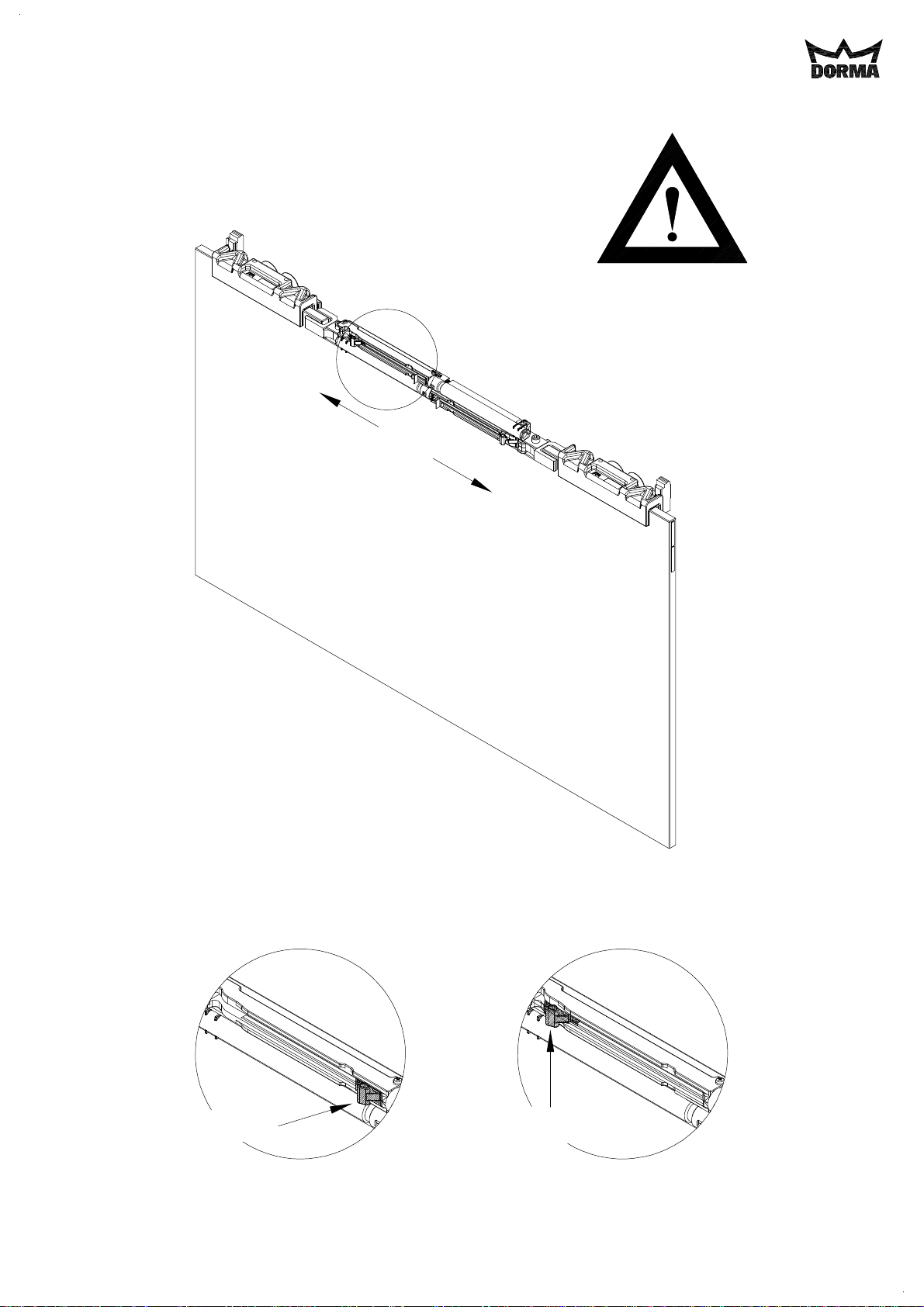

11. Positionierung der DORMOTION Start:
11. Positioning of DORMOTION start:
DORMOTION L:
DORMOTION L:
DORMOTION XL:
DORMOTION XL:
Lauschiene
track profile
Winkelprofil
angle profile
X
X
Tür kontrolliert in die jeweilige Endposition fahren. Falls der Griff oder
die Tür mit der Wand kollidieren, Vorgang von Hand stoppen. DORMOTION
Start und Laufwegbegrenzer neu justieren. Erneute Funktionskontrolle durchführen.
To avoid a collision or breakage of the glass panel, the door should be hand
guided and under control in a fully opened and closed position. The respective
end postions must be reached. In the case of a collision, either glass with wall
or handle with wall, DORMOTION Start and panel stop should readjusted.
After adjustment, repeat function control.
11.1 Tür öffnen und 1. DORMOTION Start nach der Berechnung positionieren.
Open the door and place the first DORMOTION start according to calculation.
11.2 Tür schließen und 2. DORMOTION Start nach der Berechnung positionieren.
Close the door and place the secend DORMOTION start according to calculation.
Laufwegbegrenzer
panel stop
A = Glasbreite / glass width
Starter Starter
Laufwegbegrenzer
panel stop
Winkelprofil
angle profile
Laufschiene
track rail
Starter
Laufwegbegrenzer
panel stop
Winkelprofil
angle profile
Laufschiene
track rail
Winkelprofil
angle profile
2,5 mm
max. 2 Nm
DETAIL X
Starter kann bei zu
starkem Anziehen brechen!
The starter can break
if overtightened!
2,5 mm
max. 2 Nm
DETAIL X
Starter kann bei zu
starkem Anziehen brechen!
The starter can break
if overtightened!
Seite/Page 17/20
DORMA-Glas

12. Glaskantenschutz:
12. Glass edge protection:
Vor dem Aufkleben Glaskanten im Bereich der Klebeflächen reinigen. Bitte nur
Glasreiniger verwenden, die frei von Silikonen und Ölen sind (z.B. Aceton).
The glass edges are to be cleaned prior to affix. Only use
glass cleaning products, free from silicones and oil (e.g. acetone).
Schiebetür
sliding door
Wand
wall
Glaskantenschutz
glass edge protection
Glaskantenschutz parallel zur Glaskante mittig
aufkleben, damit keine Schleifgeräusche entstehen!
Glue on glass edge protection parallel and centred
to the glass edge, that no rubbing noises occur!
Glaskantenschutz im Kollisions-
bereich zur Wand aufkleben.
Glue on glass edge protection onto glass,
in area of possible collision with wal.
Glaskantenschutz abziehen.
Pull-off the glass edge protection.
Einzeltür in Nische oder gegen Wand:
Single door in a niche or against wall:
Schiebetür
sliding door
Schiebetür
sliding door
Wand
wall
Doppeltür:
Double door:
Glaskantenschutz
glass edge protection
Glaskantenschutz
glass edge protection
Zwischen den Flügeln den
Glaskantenschutz aufkleben.
Glue on glass edge protection
between the panels.
Glaskantenschutz vollständig (ohne Blasen) aufkleben, damit die volle Haftung erreicht wird!
To attain the full adhesion, glue on glass edge protection completely ( without bubbles)!
Schiebetür
sliding door
Wand
wall
Glaskantenschutz
glass edge protection
Glaskantenschutz
glass edge protection
Glaskantenschutz
glass edge protection
Glaskantenschutz
glass edge protection
Seite/Page 18/20
DORMA-Glas

Nach der Profil-Montage: Von vorne einfedeln.
After profile installation: insert from ahead.
13.2
Vor der Profil-Montage: Seitlich einschieben.
Before profile installation: insert sidewise.
13.3
13.1 Wellig biegen!
13.1 Deform it wavy!
13.2
13.2
13. Montage der Sichtschutzbürste (optional):
13. Installation of brush profile (optional):
Seite/Page 19/20
DORMA-Glas

14.1 Folienstreifen abziehen
14.1 pull-off backing tape

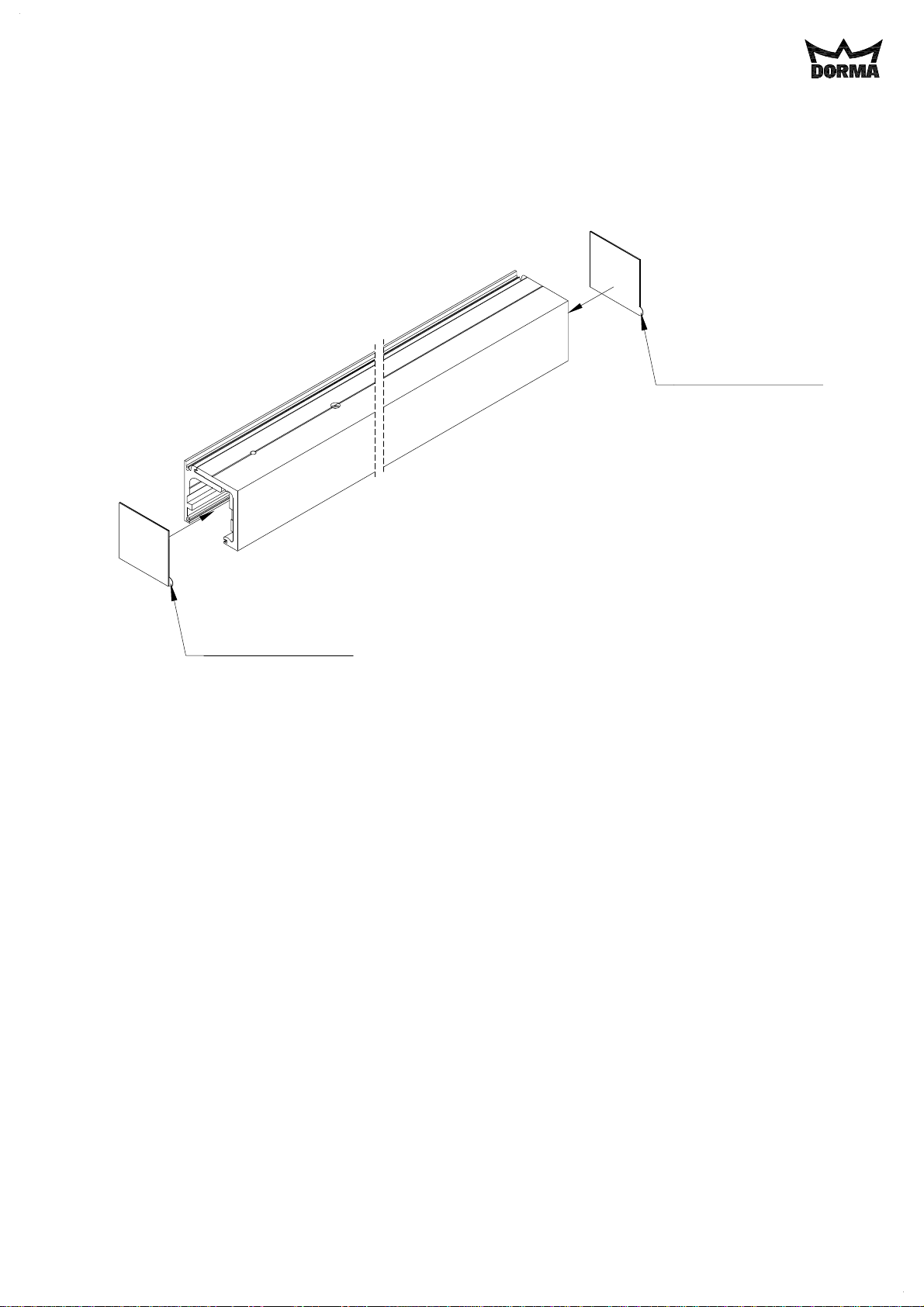

14. Montage der Stirnabdeckungen:
14. Installation of end caps:
14.1 Stirnabdeckungen an beiden
Enden der Laufschiene anbringen.
14.1 Fixing of end caps on both sides of track profile.
14.1 Folienstreifen abziehen
14.1 pull-off backing tape
Seite/Page 20/20
DORMA-Glas
