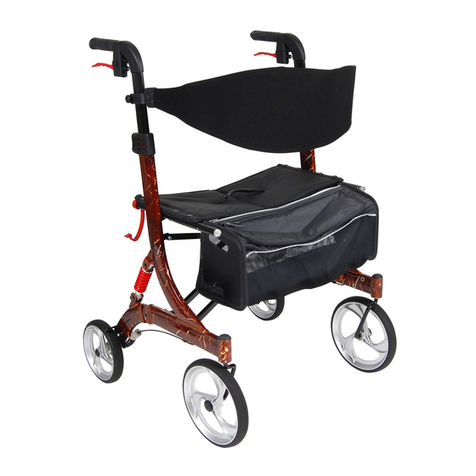

Drive Nitro Rollator User manual

Rollator Nitro
Größe S, M und L
Size S, M and L
Modèle S, M et L
Formaat S, M, en L
Gebrauchsanweisung – Operating instructions – Manuel d’utilisation – Gebruiksaanwijzing

2
27
4
3
13
14
5
6
15
11
12
10
9
8
1
1 Handgriff
2 Schiebegriff
3 Rückreflektor im Griff
4 Bremse
5 Rastknof für Schiebe-
griffe
6 Seitenreflector
7 Rückengurt
8 Sitz
9 Tasche
10 Vorderrad
11 Frontreflektor
12 Bremseinstell-
schraube
13 Hinterrad
14 Stockhalter
15 Sicherungsbügel
1 Handgreep
2 Hoogteverstelling
3
Achterreflector in
greep
4 Rem
5 Vergrendelknop van
hoogteverstellingen
6 Zijreflector
7 Rugleuning
8 Zitting
9 Tas
10 Voorwiel
11 Voorreflector
12 Stelschroef van rem
13 Achterwiel
14 Stokhouder
15 Borgbeudel
1 Handgrip
2 Adjustable tubing hand-
grip
3
Rear reflector on handgrip
4 Brake lever
5 Interlock Button for hand-
grip
6 Side reflector
7 Back rest
8 Seat
9 Bag
10 Front wheel
11 Front reflector
12 Brake adjust screw
13 Reat wheel
14 Caneholder
15 Safety bow
1 Poignée
2 Poignée de frein
3
Catadioptre intégré à la
poignée
4 Frein
5 Bouton de verrouillage de la
poignée
6 Bande réfléchissante latérale
7 Dossier
8 Siège
9 Sacoche
10 Roue avant
11 Bande réfléchissante avant
12 Vis de réglage du frein
13 Roue arrière
14 Porte-canne
15 Étrier de sécurité
Teile des Rollator –
Parts of walking device –
Pièces du Rollator
Onderdelen van de rollator

3
1 2
3 4
5
7 8
6
Indikation / Kontraindikation
Gehhilfe für den Innen- und Außenbereich zum
Ausgleich bzw. zur Verbesserung eingeschränkter
Gehleistung.
Die Versorgung Versicherter mit Gehhilfen hat in
der Absicht zu erfolgen, beim Anwender die einge-
schränkte Gehleistung auszugleichen oder zumin-
dest zu verbessern (Erweiterung des Aktionsradius
bzw. der Mobilität).
Personen mit Einschränkungen der Hand-/Arm-
funktionen bedürfen besonderer Zurichtung/Aus-
führungen an Griffen oder an Hand-/Armauflagen.
Für Personen mit Balancestörungen sind fahrbare
Gehhilfen u.U. Nicht geeignet, dies ist im Einzelfall
durch einen Versuch abzuprüfen. Ggf. muss eine
Begleitperson anwesend sein.io
Lieferumfang
1. Rollator
2. Tasche
3. Ruckenstütze
4. Gebrauchsanweisung
Indikation
Entfalten
Rollator auf die Räder stellen. Öffnen Sie den roten
Sicherungsbügel indem Sie ihn nach oben drücken.
Nun drücken Sie die beiden Seitenholme der Sitz-
fläche nach unten bis diese einrasten. (Bild 1- 2).
Der Rollator ist richtig entfaltet wenn der Verriege-
lungshaken eingerastet ist.
Höheneinstellung Schiebegriffe
Drücken Sie unten auf den Rastknopf für die Höhen-
einstellung des Schiebegriffes und ziehen Sie dabei
gleichzeitig nach oben. Sobald sich der Griff bewegt
lassen Sie den Knopf los. Dieser arretiert dann auto-
matisch in der nächstmöglichen Höhe. Wiederholen
Sie diesen Vorgang bis Sie die gewünschte Höhe er-
reicht haben. (Bild 3)
Tasche anbringen
Falten Sie den Rollator ein Stück zusammen und
führen dann die Tasche mit den Nutensteinen in die
Führungen links und rechts ein. Rollator wieder ent-
falten - fertig (siehe Abb. 4 - 6)
Bremsen
Zum Bremsen während des Gehens mit dem Rol-
lator beide Bremsgriffe mit den Händen nach oben
ziehen (siehe Abb 7). Immer langsam und gleich-
mäßig mit beiden Händen bremsen.
DE
Zum Feststellen / Parken des Rollators beide
Bremsgriffe nach unten drücken bis sie einrasten
(siehe Abb. 8)
Zum Entriegeln der Bremse beide Bremsgriffe wie-
der nach oben ziehen bis sie entriegelt sind (Brems-
griffe sind in der mittlerer Position).
Die Bremswirkung kann durch die Abnutzung der
Reifen beeinträchtig werden. Deshalb Bremswir-
kung regelmäßig prüfen.

4
Einstellung Bremse
Bei schlechter oder zu harter Bremswirkung kann
die Bremse an der Einstellschraube am Bowdenzug
unten (Bild 9) auf die gewünschte Bremswirkung ein-
gestellt werden. Drücken Sie hierzu die Einstellhülse
in Richtung Rad und drehen Sie dann die Einstell-
schraube entsprechend (Bild 10):
Rechtsdrehung: Bremse stärker
Linksdrehung: Bremse schwächer
Sitzen
Den Rollator auf ebenen und festen Untergrund
stellen.
Dann die Bremsen feststellen.
Rollator muss stabil stehen und darf nicht rutschen.
Nur aufrecht sitzen, nicht nach hinten lehnen.
(siehe Bild)!
Indikation
Falten / Transport / Verstauen
Um den Rollator zusammen zu falten ziehem Sie die
Sitzäche am Griff nach oben und falten den Rollator
seitlich zusammen. Sichern Sie den Rollator durch
einrasten des roten Sicherungsbügels. (siehe Abb.
12 - 15).
Sicherheitshinweise
Rollator nur als Gehhilfe verwenden!
Rollator nur auf ebenem und festem Untergrund ver-
wenden.
Es ist untersagt, sich auf den Rollator zu stellen oder
eine Person oder Tiere auf dem Rollator zu beför-
dern!
Maximale Belastung: 130 kg
Schrauben am Rollator regelmäßig kontrollieren und
gegebenenfalls nachziehen!
Der Gebrauch auf Rolltreppen o.ä. ist ausdrück-
lich untersagt!
Die Tasche nur für den Transport von Gegenständen
verwenden und nicht überladen!
Max. Belastung: 5,0 kg.
Das Produkt darf nicht dauerhaft Temperaturen über
+ 40°C ausgesetzt werden. Ansonsten können sich
die Stahlrohrteile und die Sitzauage aufheizen, was
zu Verbrennungen führen könnte.
Die Bremswirkung kann durch die Abnutzung der
Reifen beeinträchtig werden. Deshalb Bremswir-
kung regelmäßig prüfen.
12 13
11
910
14 7 15
DE

5
1
2
4
5
3
Größe S M L
Bestell Nr. Farbe: champagner 724100000 724200000 724300000
Bestell Nr. Farbe: weiß 724100100 724200100 724300100
Bestell Nr. Farbe: schwarz 724200200
Gesamtlänge 70,5 cm 70,5 cm 70,5 cm
Gesamtbreite 60,5 cm 60,5 cm 60,5 cm
Breite zwischen Handgriffen 45,4 cm 45,4 cm 45,4 cm
Griffhöhe 82 - 95 cm 85 - 98 cm 93 - 105 cm
Sitz Länge 44,5 cm 44,5 cm 44,5 cm
Sitz Breite 22 cm 22 cm 22 cm
Sitz Höhe 49 cm 52 cm 60 cm
Faltmaß ( L / B / H ) 70,5 / 25 / 82 cm 70,5 / 25 / 86 cm 70,5 / 25 / 92 cm
Raddurchmesser vorne 24,5 cm 24,5 cm 24,5 cm
Raddurchmesser hinten 20 cm 20 cm 20 cm
Gewicht* 7 kg 7,2 kg 7,4 kg
Max. Belastung Rahmen 130 kg 130 kg 130 kg
Max. Belastung Netzkorb 5 kg 5 kg 5 kg
Material Aluminum
Farbe Champagner / weiß / schwarz (nur in Größe M)
*ohne Korbtasche, ohne Stockhalter, ohne Rückengurt
Technische Daten
Reinigung / Wartung
Von Hand mit einem feuchten Tuch regelmäßig
reinigen!
Keine aggressiven Reinigungsmittel verwenden!
Wiedereinsatz
Dieses Produkt ist für den Wiedereinsatz geeignet.
Bei der Aufbereitung sind die Vorgaben des Herstel-
lers zu beachten und werden auf Anfrage zur Verfü-
gung gestellt.Indikation
Typenschild
1 Produktname
2 Artikelnummer
3 Seriennummer
4 Produktionsdatum Jahr / Monat
5 Gebrauchsanweisung beachten
Garantie
Die Gewährleistung beträgt 24 Monate ab Kaufdatum.
Irrtum und Änderungen aufgrund von technischen Ver-
besserungen und Designveränderungen vorbehalten.
Stand: 01/2015
DE

6
1 2
3
4 5
7 8
6
Indication / Contraindication
This walking aid is suitable for a single user with li-
mited mobility. It is suitable for indoor and outdoor
use.
The purpose of walking devices is to compensate
for or at least improve restricted walking ability in
users (expansion of range and/or mobility).
Persons with restricted hand/arm functions require
special adjustments/versions of handgrips or hand
rests/armrests.
For persons with balance disorders are walking
frames not recommended, this is to be checked by
an experiment in an individual case. if it is necessa-
ry a companion must be present.
Scope of delivery contents
1. Rollator
2. Bag
3. Back rest
4. Operating instructions
Indikation
Unfold
Position the Rollator on its wheels. Open the red
safety bow and lift up. Now press the both pipes
from the seat downwards until they interlock. (see
pictures 1 - 2).
Height adjustment handgrips
Press the interlock button for handgrips below and
pull the handgrip upwards at the same time. As soon
as the handle moves, release the button then this
automatically arrests in the next possible height. Re-
peat this process until the needed height is reached.
(see picture 3).
Fitting the bag
Fold the Rollator a little and push the sliding block
from bag into guiding part on the Rollator, unfold the
Rollator – ready (see pictures 4 - 6).
Breaking / Parking
Pull both brake levers upwards to apply the brakes
whilst the rollator is moving (see picture 7). Always
brake slowly and steady.
Press both brake levers down to apply to parking
brakes whilst the rollator is stationary (see picture
8). Pull up the brake levers and release to release
the parking brakes.
The effect of the brakes can be affected by abrasion
of the wheels. Therefore test regularly the brakes.
EN

7
Adjustment of brake
To adjust the braking strength, adjust the brake by
pressing the screw housing downwards (picture 9)
and then turn left or right (picture 10).
Sitting
Position the rollator on an even and solid surface.
Then lock the brakes (parking position). The rollator
must stand and must not slip. Sit straight up and do
not lean backwards (see picture 11).
Indikation
Folding / Transport / Storage
To Fold, pull seat upwards by the handle on the
seat plate. The rollator can now be folded complete
and secured by using the red safety bow as shown
above. (picture 12 -15)
Safety instructions
Use only as a walking aid!
Use only on even and solid surfaces.
The rollator must not be used for standing on or as
a wheelchair!It must not be used for transport of
persons or animals.
Maximum user weight: 130 kg (20 stone)
The use on escalator`s is expressly forbidden!
Regularly check the screws and fasteners on the
rollator and retighten if necessary.
Use bag only for transport of objects and do not
overload. Maximum load: 5 kg
Do not expose the product to temperatures above
40°C for a long time, as this can cause the rollator
parts to overheat and burns to the user.
12 13
11
910
14 7 15
EN

8
1
2
4
5
3
Size S M L
Item Nr. Color: champagner 724100000 724200000 724300000
Item Nr. Color: white 724100100 724200100 724300100
Item Nr. Color: black 724200200
Overall length 70,5 cm 70,5 cm 70,5 cm
Overall width 60,5 cm 60,5 cm 60,5 cm
Width between Handgrips 45,4 cm 45,4 cm 45,4 cm
Handgrip height 82 - 95 cm 85 - 98 cm 93 - 105 cm
Seat length 44,5 cm 44,5 cm 44,5 cm
Seat width 22 cm 22 cm 22 cm
Seat Hight 49 cm 52 cm 60 cm
Folded ( L / B / H ) 70,5 / 25 / 82 cm 70,5 / 25 / 86 cm 70,5 / 25 / 92 cm
Front wheel diameter 24,5 cm 24,5 cm 24,5 cm
Rear wheel diameter 20 cm 20 cm 20 cm
Weight* 7 kg 7.2 kg 7.4 kg
Max. Load Walking Aid 130 kg 130 kg 130 kg
Max. Load Bag 5 kg 5 kg 5 kg
Material Aluminum
Color Champagne / white / black (only in size M)
*without Soft basket, Cane holder, and backrest
Technical Data
Cleaning / Maintenance
Clean regularly by hand with a damp cloth!
Do not use any aggressive detergents!
Reprocessing
The product is suitable for reprocessing in line with
manufacturer’s recommendations.dikation
Type Label
1. Product name
2. Article number
3. Date of manufacturing year/month
4. Serial number
5. Attention: See operating instructions
Warranty
We issue a warranty of 24 months from date of pur-
chase. Subject to technical alterations. Errors and
omissions excepted.
As per: 01/2015
EN

9
1 2
3 4
5
Indication / Contre-indication
Déambulateur pour l’intérieur et l’extérieur
pour compenser ou améliorer un handicap de
déplacement.
La prescription d’un déambulateur a pour but de
compenser ou au moins d’améliorer le déplacement
de l’utilisateur (élargissement du rayon d’action ou
de la mobilité).
Les personnes handicapées au niveau des mains
ou des bras doivent bénéficier d’aménagements
particuliers au niveau des poignées ou des repose-
main/bras.
Les aides aller mobiles ne sont pas le cas
échéant appropriées pour des personnes avec
des dérangements d’équilibre, cela doivent par
une tentative être vérifiées selon le cas. Évtl. un
accompagnateur doit être présent.
Inclus à la livraison
1. Rollator
2. Sacoche
3. Dossier
4. Manuel d’utilisation
Indikation
Dépliage
Poser le rollator sur ses roues. Ouvrez l’étrier
de sécurité rouge en le poussant vers le haut. A
présent, appuyez vers le bas sur les deux montants
latéraux du siège jusqu’à ce qu’ils s’enclenchent.
(Illustrations 1- 2).
Le rollator est correctement déplié lorsque le
crochet de verrouillage est enclenché.
Réglage en hauteur des poignées
Pour régler la hauteur de la poignée, appuyez sur le
bouton de verrouillage du dessous et tirez en même
temps la poignée vers le haut. Dès que la poignée
bouge, libérez le bouton. Celui-ci se bloquera
automatiquement à la hauteur la plus proche.
Répétez l’opération jusqu’à obtenir la hauteur
souhaitée. (Illustration 3) .
Installation de la sacoche
Repliez légèrement le rollator et insérez ensuite les
coulisseaux de la sacoche dans les glissières situées
à gauche et à droite. Déplier de nouveau le rollator -
c’est terminé ! (voir illustrations 4 - 6) .
Freinage
Pour freiner en utilisant le rollator, presser les deux
poignées vers le haut (voir illustration 7). Toujours
freiner lentement et régulièrement avec les deux mains.
FR
6
7 8
Pour immobiliser/garer le rollator, pousser les deux
freins vers le bas jusqu’à ce qu’ils s’enclenchent
(voir illustration 8) .
Pour débloquer les freins, les presser de nouveau
vers le haut jusqu’à ce qu’ils se débloquent (position
médiane des freins) .
L’action des freins peut être influencée par l’usure
des pneus. Il est donc nécessaire de contrôler
régulièrement les freins.

10
Réglage des freins
En cas de freinage trop faible ou trop brusque, le
frein peut être réglé à la tension voulue au niveau
du contre-écrou du câble Bowden vers le bas
(illustration 9). Pour ce faire, appuyez sur l’embout
en direction de la roue puis tournez le contre-écrou
en fonction du réglage souhaité (illustration 10) :
Rotation vers la droite : freinage plus sec
Rotation vers la gauche : freinage plus faible
Assise
Placer le rollator sur un sol plat et stable.
Puis bloquer les freins.
Le rollator doit être stable et ne pas bouger.
S’asseoir bien droit et ne pas se pencher en arrière.
(voir illustration) !
Indication
Pliage/transport/rangement
Pour replier le rollator, tirez le siège vers le haut à
l’aide de la poignée et repliez le rollator de chaque
côté. Bloquez le rollator en enclenchant l’étrier de
sécurité rouge. (Voir illustrations 12 - 15).
Instructions de sécurité
N’utiliser le rollator que comme déambulateur !
Le rollator ne doit être utilisé que sur un sol plat et
stable.
Il est interdit de se mettre debout sur le rollator ou
encore de transporter une personne ou des animaux !
Charge maximale : 130 kg
Vérier régulièrement les vis du rollator et les
resserrer le cas échéant !
Usage interdit avec des escaliers roulants !
La sacoche doit être réservée au transport d’objets et
ne doit pas être trop chargée !
Charge maximale : 5,0 kg.
Le produit ne doit pas être exposé de manière
prolongée à des températures supérieures à 40°C.
Dans le cas contraire, les parties métalliques et le
siège peuvent chauffer et occasionner des brûlures.
L’action des freins peut être influencée par l’usure
des pneus. Il est donc nécessaire de contrôler
régulièrement les freins.
12 13
11
910
14 7 15
FR
