DWT SBH06-20 User manual
2
Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /
Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /
Содержание / Зміст / Turinys / Мазмұны /
Deutsch
Erklärende Zeichnungen ��������������������������������������������������������������������������������������������������������Seiten
Allgemeine sicherheitshinweise, Gebrauchsanweisung �������������������������������������������������������� Seiten
5 - 11
12 - 19
English
Explanatory drawings �������������������������������������������������������������������������������������������������������������pages
General safety rules, instructions manual ����������������������������������������������������������������������������� pages
5 - 11
20 - 26
Français
Dessins explicatifs ������������������������������������������������������������������������������������������������������������������pages
Recommandations générales de sécurité, mode d'emploi ���������������������������������������������������� pages
5 - 11
27 - 34
Italiano
Disegni esplicativi ����������������������������������������������������������������������������������������������������������������� pagine
Precauzioni generali di sicurezza, manuale istruzioni ���������������������������������������������������������� pagine
5 - 11
35 - 42
Español
Dibujos explicativos ������������������������������������������������������������������������������������������������������������ páginas
Recomendaciones generales de seguridad, manual de instrucciones ������������������������������ páginas
5 - 11
43 - 50
Português
Esboços explicativos ���������������������������������������������������������������������������������������������������������� páginas
Recomendações gerais de segurança, manual de instruções ������������������������������������������� páginas
5 - 11
51 - 58
Türkçe
Açıklayıcı resimler �������������������������������������������������������������������������������������������������������������� sayfalar
Genel güvenlik tavsiyeleri, kullanım kılavuzu ��������������������������������������������������������������������� sayfalar
5 - 11
59 - 65
3
Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /
Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /
Содержание / Зміст / Turinys / Мазмұны /
Polski
Rysunki objaśniające ������������������������������������������������������������������������������������������������������������� strony
Ogólne zalecenia w zakresie zasad bezpieczeństwa, instrukcja obsługi ������������������������������ strony
5 - 11
66 - 73
Česky
Vysvětlující výkresy ��������������������������������������������������������������������������������������������������������������� strany
Obecné bezpečnostní pokyny, provozní příručka ������������������������������������������������������������������ strany
5 - 11
74 - 80
Slovensky
Vysvetľujúce výkresy ������������������������������������������������������������������������������������������������������������� strany
Všeobecné bezpečnostné pokyny, prevádzková príručka ����������������������������������������������������� strany
5 - 11
81 - 87
Română
Desene explicative ���������������������������������������������������������������������������������������������������������������� pagini
Recomandări generale privind siguranţa, manual de instrucţiuni ������������������������������������������ pagini
5 - 11
88 - 95
Български
Пояснителни чертежи ������������������������������������������������������������������������������������������������� страници
Общи указания по техника на безопасност, наръчник с инструкции ������������������������� страници
5 - 11
96 - 103
Ελληνικά
Επεξηγηματικά σχέδια ��������������������������������������������������������������������������������������������������������� σελίδες
Γενικές οδηγίες ασφάλειας προστασίας από δυστυχήματα, εγχειρίδιο οδηγιών ���������������������� σελίδες
5 - 11
104 - 111
Русский
Пояснительные рисунки ���������������������������������������������������������������������������������������������� страницы
Общие указания по ТБ, инструкция по эксплуатации �������������������������������������������� страницы
5 - 11
112 - 120
4
Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /
Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /
Содержание / Зміст / Turinys / Мазмұны /
Украïнська
Пояснювальні малюнки �������������������������������������������������������������������������������������������������� сторінки
Загальні вказівки по ТБ, iнструкція з експлуатації ����������������������������������������������������� сторінки
5 - 11
121 - 128
Lietuviškai
Aiškinamieji brėžiniai ��������������������������������������������������������������������������������������������������������� puslapiai
Bendrieji saugaus darbo su technika nurodymai, naudojimo instrukcija ������������������������������ puslapiai
5 - 11
129 - 135
Қазақ тілі
Түсіндіргіш әлеміштер ��������������������������������������������������������������������������������������������������� беттер
Жалпы қауіпсіздік жөніндегі ұсыныстар, пайдалану нұсқаулығы ����������������������������������� беттер
5 - 11
136 - 143
��������������������������������������������������������������������������������������������������������������������������
��������������������������������������������������������������������������������������������������� 5 - 11
144 - 150
�������������������������������������������������������������������������������������������������������������������������
��������������������������������������������������������������������������������������������
5 - 11
151 - 157
5
6
7
8
9
10
11
12
Deutsch
Geräusch-
information
Tragen Sie bei einem Schalldruck
über 85 dB(A) einen Gehörschutz.
Konformitäts-
erklärung
Wir erklaren in alleiniger Verantwortung, dass das un-
ter "Elektrowerkzeug - technische Daten" beschriebe-
ne Produkt allen einschlagigen Bestimmungen der
Richtlinien 2006/42/EC einschlieslich ihrer Anderun-
gen entspricht und mit folgenden Normen uberein-
stimmt: EN 60745-1, EN 60745-2-6�
Zertizierungs- Wu Cunzhen
manager
Merit Link International AG
Stabio, Schweiz, 30�08�2018
Allgemeine
Sicherheitsvorschriften
WARNUNG - Der Benutzer muss die Be-
dienungsanleitung lesen, um die Verlet-
zungsgefahr zu verringern!
WARNUNG! Lesen Sie alle Sicherheits-
hinweise und Anweisungen. Nichtbe-
achtung der Warnungen und Anweisungen
kann zum Stromschlag, Brand und / oder zu
schweren Verletzungen führen�
Bewahren Sie alle Warnungen und Anweisungen
für die Zukunft auf.
Der Begriff "Elektrowerkzeug" in den Warnhinweisen
bezieht sich auf Ihr netzbetriebenes (kabelgebunden)
oder batteriebetriebenes (kabellos) Elektrowerkzeug�
Elektrowerkzeug - technische Daten
Bohrhammer SBH06-20 SBH07-24 SBH08-26 SBH09-30
Elektrowerkzeug - Code [127 V ~50/60 Hz]
[230 V ~50/60 Hz] siehe Seite 11
Nennaufnahme [W] 600 710 800 900
Ausgangsleistung [W] 238 285 385 440
Stromstärke bei Spannung 127 V [A]
230 V [A] 4�9
2�7 5�8
3�2 6�5
3�6 7�3
4�1
Leerlaufdrehzahl [min-1]0-1800 0-1350 0-1400 0-1100
Schlaganzahl [min-1]0-6300 0-5600 0-5700 0-5300
Einzelschlagstärke [J] 2 2,5 3 3,5
Typ des Bohrfutters SDS PLUS SDS PLUS SDS PLUS SDS PLUS
Bohrleistung:
- Beton [mm]
[Zoll] 20
25/32" 24
15/16" 26
1-1/32" 30
1-3/16"
- Stahl [mm]
[Zoll] 13
33/64" 13
33/64" 13
33/64" 13
33/64"
- Holz [mm]
[Zoll] 30
1-3/16" 30
1-3/16" 30
1-3/16" 40
1-37/64"
Gewicht [kg]
[lb] 2,3
5�07 2,7
5�95 2,8
6�17 2,9
6�39
Schutzklasse
Schalldruck [dB(A)] —89,9 83,86 89,7
Schallleistung [dB(A)] —100,9 94,86 100,7
Beschleunigung [m/s2]—17,35 12,96 17,45
13
Deutsch
Sicherheit am Arbeitsplatz
•Halten sie Ihren Arbeitsbereich sauber und auf-
geräumt. Unordnung und unbeleuchtete Arbeitsberei-
che können zu Unfällen führen�
•Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube ben-
den. Elektrowerkzeuge erzeugen Funken, die Staub
oder Dämpfe entzünden können�
•Halten Sie Kinder und andere Personen während
des Betriebs des Elektrowerkzeugs fern. Bei Un-
achtsamkeit können Sie die Kontrolle über das Werk-
zeug verlieren�
Elektrische Sicherheit
•Die Anschlussstecker des Elektrowerkzeugs
müssen in die Steckdose passen. Der Stecker darf
in keiner Weise verändert werden. Verwenden sie
keine Adapterstecker gemeinsam mit schutzge-
erdeten Elektrowerkzeugen. Unveränderte Stecker
und passende Steckdosen reduzieren das Risiko ei-
nes Stromschlags�
•Vermeiden Sie Körperkontakt mit geerdeten
Oberächen wie etwa Rohren, Heizungen, Herden
und Kühlschränken. Es besteht ein erhöhtes Risiko
eines Stromschlags, wenn Ihr Körper geerdet ist�
•Halten Sie das Elektrowerkzeug von Regen oder
Nässe fern. Wenn Wasser in das Elektrowerkzeug
eindringt, erhöht sich das Risiko eines Stromschlags�
•Nutzen Sie das Kabel nur bestimmungsgemäß.
Verwenden Sie das Kabel niemals zum Tragen, Zie-
hen oder Trennen des Elektrowerkzeugs. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder beweglichen Teilen. Beschädigte oder verwi-
ckelte Kabel erhöhen das Risiko eines Stromschlags�
•Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden sie nur Verlängerungskabel,
die für den Außenbereich zugelassen sind. Die
Verwendung eines für den Außenbereich zugelasse-
nen Verlängerungskabels verringert das Risiko eines
Stromschlages�
•Falls sich der Einsatz eines Elektrowerkzeugs in
einer feuchten Umgebung nicht vermeiden lässt,
verwenden Sie einen Fi-Schutzschalter. Die Ver-
wendung eines Fi-Schutzschalters verringert das Risi-
ko eines Stromschlags� HINWEIS! Der Begriff "Fehler-
stromschutzeinrichtung (RCD)" kann durch den Begriff
"Fehlerstromschutzschalter (GFCI)" oder "Fehlerspan-
nungsschutzschalter (ELCB)" ersetzt werden�
•Warnung! Vermeiden Sie Kontakt mit den freilie-
genden Metalloberächen am Getriebe, an der Ab-
schirmung etc�, da ansonsten die Gefahr eines Strom-
schlags droht�
Persönliche Sicherheit
•Seien Sie aufmerksam, achten sie darauf, was
sie tun, und gehen sie mit Vernunft an die Arbeit
mit einem Elektrowerkzeug. Benutzen sie das
Elektrowerkzeug nicht, wenn Sie müde sind oder
unter dem Einuss von Drogen, Alkohol oder Me-
dikamenten stehen. Ein Moment der Unachtsamkeit
beim Gebrauch des Elektrowerkzeugs kann ernsthafte
Verletzungen zur Folge haben�
•Tragen Sie persönliche Schutzausrüstung. Tra-
gen Sie immer einen Augenschutz. Das Tragen
persönlicher Schutzausrüstung, wie Staubmaske,
rutschfeste Sicherheitsschuhe, Schutzhelm oder Ge-
hörschutz je nach Art und Einsatz des Elektrowerkzeu-
ges verringert das Risiko von Personenschäden�
•Verhindern Sie ein unbeabsichtigtes Einschal-
ten des Elektrowerkzeugs. Vergewissern Sie sich,
dass der Schalter in der Aus-Stellung ist, bevor Sie
das Elektrowerkzeug an die Stromquelle und / oder
Batterie anschließen, in die Hand nehmen oder
transportieren. Wenn Sie beim Tragen des Elektro-
werkzeugs den Finger am Schalter haben oder das
Elektrowerkzeug eingeschaltet an die Stromversor-
gung anschließen, kann dies zu Unfällen führen�
•Bevor das Elektrowerkzeug eingeschaltet wird,
entfernen Sie alle Einstellschlüssel oder Schrau-
benschlüssel. Ein Schraubenschlüssel oder Einstell-
schlüssel, der sich in einem rotierenden Teil des Elek-
trowerkzeugs bendet, kann zu Verletzungen führen.
•Überschätzen Sie sich nicht. Sorgen sie für ei-
nen sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das Elektrowerk-
zeug in unerwarteten Situationen besser kontrollieren�
•Tragen Sie geeignete Kleidung. Tragen Sie kei-
ne weite Kleidung oder Schmuck. Halten Haare,
Kleidung und Handschuhe fern von beweglichen
Teilen. Lockere Kleidung, Schmuck oder lange Haare
können von sich bewegenden Teilen erfasst werden�
•Wenn die Werkzeuge für den Anschluss von
Staubabsaugung und Sammeleinrichtungen vor-
gesehen sind, vergewissern Sie sich, dass diese
ordnungsgemäß angeschlossen sind und richtig
verwendet werden. Verwendung dieser Einrichtun-
gen kann Gefährdungen durch Staub verringern�
•Lassen Sie sich nicht durch Vertrautheit mit dem
Produkt (durch wiederholten Gebrauch erworben)
von der strikten Einhaltung der Sicherheitsvor-
schriften für das vorliegende Produkt abhalten.
Eine unvorsichtige Handlung kann in Sekundenbruch-
teilen zu schweren Verletzungen führen�
•Warnung! Elektrowerkzeuge können während des
Betriebs ein elektromagnetisches Feld erzeugen� Die-
ses Feld kann unter Umständen aktive oder passive
medizinische Implantate beeinussen. Um das Risiko
von schweren oder tödlichen Verletzungen zu vermei-
den empfehlen wir, dass sich Personen mit medizini-
schen Implantaten mit Ihrem Arzt und dem Implanta-
thersteller beraten, bevor Sie dieses Elektrowerkzeug
verwenden�
Nutzung und Pege des Elektrowerkzeugs
•Personen mit beschränkten psychophysischen oder
geistigen Fähigkeiten sowie Kinder können das Elekt-
rowerkzeug nicht benutzen, wenn sie nicht überwacht
werden oder über die Verwendung des Elektrowerk-
zeugs von einer Person unterwiesen wurden, die für
ihre Sicherheit verantwortlich ist�
•Überlasten Sie das Elektrowerkzeug nicht. Ver-
wenden Sie für ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektrowerk-
zeug arbeiten Sie besser und sicherer im angegebe-
nen Leistungsbereich�
•Benutzen Sie das Elektrowerkzeug nicht, wenn
es sich mit dem Schalter nicht ein- und ausschal-
ten lässt. Ein Elektrowerkzeug, das sich nicht ein-
oder ausschalten lässt, ist gefährlich und muss repa-
riert werden�
•Trennen sie das Elektrowerkzeug von der
Stromversorgung bzw. der Batterie, bevor Sie Ein-
stellungen vornehmen, Zubehör wechseln oder
14
Deutsch
das Elektrowerkzeug lagern. Diese vorbeugenden
Sicherheitsmaßnahmen vermindern das Risiko, dass
das Werkzeug versehentlich eingeschaltet wird�
•Bewahren Sie unbenutzte Elektrowerkzeuge au-
ßerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Werkzeug nicht benutzen, die
mit dem Elektrowerkzeug oder diesen Anweisun-
gen nicht vertraut sind. Die Elektrowerkzeuge kön-
nen gefährlich sein, wenn sie von unerfahrenen Per-
sonen benutzt werden�
•Die Elektrowerkzeuge müssen gewartet wer-
den. Prüfen Sie, ob bewegliche Teile einwandfrei
funktionieren und nicht klemmen, ob Teile gebro-
chen oder so beschädigt sind, dass die Funktion
des Elektrowerkzeugs beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des Elekt-
rowerkzeugs reparieren. Viele Unfälle werden durch
schlecht gewartete Elektrowerkzeuge verursacht�
•Halten Sie die Schneidewerkzeuge scharf und
sauber. Sorgfältig gepegte Schneidwerkzeuge mit
scharfen Schneidkanten verklemmen sich weniger
und sind leichter zu führen�
•Verwenden Sie das Elektrowerkzeug, das Zube-
hör, die Einsätze etc. in Übereinstimmung mit die-
sen Anweisungen unter Berücksichtigung der Ar-
beitsbedingungen und der auszuführenden Arbeit.
Eine Benutzung des Elektrowerkzeugs für andere als
die bestimmungsgemäßen Zwecke kann zu einer ge-
fährlichen Situation führen�
•Halten Sie die Handgriffe und Greifächen tro-
cken, sauber und frei von Öl und Fett. Rutschige
Handgriffe und Greifächen verhindern eine sichere
Handhabung und Kontrolle über das Werkzeug in un-
erwarteten Situationen�
•Benutzen Sie den Zusatzgriff bei der Arbeit mit dem
Elektrowerkzeug, weil er ein hilfreiches Hilfsmittel bei
der Handhabung des Elektrowerkzeugs ist� Das richti-
ge Halten des Elektrowerkzeugs kann das Risiko von
Unfällen und Verletzungen reduzieren�
Service
•Lassen sie das Elektrowerkzeug nur von quali-
ziertem Fachpersonal und nur mit Original-Ersatz-
teilen reparieren. Damit wird sichergestellt, dass die
Sicherheit des Elektrowerkzeugs erhalten bleibt�
•Befolgen Sie die Anweisungen zum Schmieren und
Wechseln von Zubehörteilen�
•
Spezielle
Sicherheitshinweise
Tragen Sie beim Schlagbohren den Gehör-
schutz. Belastung durch Lärm kann zu Hörschäden
führen�
•Verwenden Sie Zusatzgriff(e), wenn er (sie) mit-
geliefert wird (werden). Der Verlust der Kontrolle
kann zu Personenschäden führen�
•Fassen sie das Elektrowerkzeug nur an iso-
lierten Griffächen an, wenn sie Arbeiten ausfüh-
ren, bei denen das Einsatzwerkzeug verborgene
Stromleitungen oder das eigene Netzkabel treffen
kann. Kontakt mit einer spannungsführenden Leitung
setzt auch freiliegende Metallteile des Elektrowerkzeu-
ges unter Spannung und führt zu einem Stromschlag�
Die Netzspannung beachten: vergewissern Sie sich
beim Netzanschluss, dass die Netzspannung der
Spannung auf dem Typenschild des Werkzeugs ent-
spricht� Wenn die Netzspannung höher ist, kann es
Verletzungen des Bedieners zur Folge haben und das
Werkzeug kann zerstört werden� Deshalb das Werk-
zeug nie willkürlich anstecken, bevor Sie sich über
die richtige Netzspannung nicht vergewissert haben�
Wenn die Netzspannung dagegen niedriger ist als die
erforderliche Spannung, wird es eine Beschädigung
des Motors zur Folge haben�
Sicherheitshinweise für die Verwendung
des Elektrowerkzeugs
Lesen Sie bitte alle Anweisungen� Die Nicht-
beachtung der nachstehend aufgeführten
Anweisungen für die Verwendung der Ma-
schine kann zu Stromschlag, Brand oder
schweren Verletzungen führen�
•Prüfen Sie vor der Inbetriebnahme, dass der
Bohreinsatz in der richtigen Position festgeklemmt ist�
•Das Elektrowerkzeug erzeugt Vibrationen und es ist
vor der Inbetriebnahme sorgfältig zu prüfen, dass die
Schrauben an verschiedenen Stellen immer noch fest
angezogen sind�
•Tragen Sie Schutzbrille während des Betriebs, um
die Augen zu schützen�
•Halten den Bohreinsatz so scharf, dass der optimale
Wirkungsgrad und maximale Sicherheit gewährleistet
ist�
•Beim Austausch und Einbau von Zubehör folgen
Sie bitte genau den Anweisungen des jeweiligen Zu-
behörs�
•Wenn das Produkt irgendwelche Probleme aufweist,
versuchen Sie nicht, es selbst zu reparieren, sondern
bringen Sie das Produkt zu Ihrem lokalen Servicezen-
trum zur Überprüfung�
•Befestigen Sie das Werkstück richtig� Das Werk-
stück muss mit einer Befestigungsvorrichtung oder mit
einer Zange befestigt werden, wodurch eine bessere
Festigkeit gewährleistet wird, als wenn das Werkstück
in der Hand gehalten würde�
•Vor dem Einschalten muss sichergestellt werden,
dass der Schalter in der "Aus" - Position ist� Bevor Sie
das Elektrowerkzeug ablegen, muss es ausgeschaltet
sein und der Netzstecker muss gezogen werden�
•Wenn das Zubehör ganz zum Stillstand gekommen
ist, kann das Elektrowerkzeug abgelegt werden�
•Lassen Sie das Netzkabel niemals in Kontakt mit
dem laufenden Bohreinsatz oder den benachbarten
Teilen kommen, sonst kann das Netzkabel beschädigt
werden� Ein Elektrowerkzeug mit defektem Kabel darf
nicht verwendet werden� Wenn das Netzkabel bei der
Arbeit beschädigt wird, darf das beschädigte Kabel
nicht berührt werden und der Stecker muss sofort he-
rausgezogen werden� Das beschädigte Kabel erhöht
die Gefahr des Stromschlags für den Benutzer�
•Beim Meißeln von Wänden, Fußböden oder bei
ähnlichen Arbeiten achten Sie darauf, dass Sie nicht
in Kontakt mit Gas-, Wasser- und Stromleitungen kom-
men und halten Sie das Elektrowerkzeug an diesen
Stellen fern von Metallteilen� Verwenden Sie einen
geeigneten Detektor, um versteckte Stromkabel zu n-
den, oder besorgen Sie sich entsprechende Informa-
tionen von dem lokalen Stromversorgungsunterneh-
men� Beim Anbohren der Stromleitungen besteht die
Gefahr von Stromschlag� Bei Beschädigung der Gas-
leitung besteht die Explosionsgefahr� Anbohren von
Wasserleitung wird Sachschaden zur Folge haben�
15
Deutsch
•Wenn das auf dem Elektrowerkzeug installierte
Zubehörteil eingeklemmt wird, das Elektrowerkzeug
ausschalten und Ruhe bewahren� Zu diesem Zeit-
punkt wird das Elektrowerkzeug ein extrem hohes Re-
aktionsdrehmoment erzeugen, dass zum Rückschlag
führen wird� Das am Elektrowerkzeug installierte Zu-
behörteil kann leicht eingeklemmt werden, beispiels-
weise bei Überlastung des Elektrowerkzeugs oder bei
Ablenkung des Zubehörteils am Elektrowerkzeug im
Werkstück�
•Halten Sie das Elektrowerkzeug nur an den iso-
lierten Griffächen, wenn Sie Arbeiten ausführen, bei
denen die Gefahr besteht, dass das Zubehör verbor-
gene Kabel oder das eigene Netzkabel abtrennt� Beim
Kontakt mit einem gespeisten Kreislauf können die
Metallteile des Elektrowerkzeugs ebenfalls stromfüh-
rend werden, so dass der Benutzer einen Stromschlag
erleiden kann�
•Beim Betrieb sind beide Griffe des Produkts fest
zu halten, der Untergrund muss ausreichend stabil
sein� Mit beiden Händen kann das Elektrowerkzeug
stabil gehalten werden; vermeiden Sie Einhandbe-
dienung�
•Verwenden Sie keine Flachmeißel im Rotationszu-
stand (z� B� Drehbohrer und Hammerbohrer), sonst
wird der Meißel blockiert und das Elektrowerkzeug
wird die Kontrolle verlieren�
•Den Zubehörteil können Sie nur in Handschuhen
berühren, weil die Bohreinsätze und Zubehörteile wäh-
rend des Betriebs sehr heiß sind und Hautverbrennun-
gen leicht verursachen können� Den Bohreinsatz oder
die benachbarten Teile niemals unmittelbar nach der
Arbeit berühren, weil diese Teile sehr heiß sind und
Hautverbrennungen verursachen können� Tragen von
Handschuhen und eine gute Abstützung kann Vibratio-
nen reduzieren und somit eine Verletzung von Händen
und Armen verhindern�
•Hände und Körper dürfen nicht zwischen das Elek-
trowerkzeug und die Wand oder Säule positioniert
werden, um zu verhindern, dass das Elektrowerkzeug
ausfällt, wenn der Bohreinsatz blockiert wird�
•Bei Verwendung von Verlängerungskabel ein
Stromkabel mit doppelter Isolierung mit der gleichen
Spezikation wie das Elektrowerkzeug verwenden.
•Den Motor nicht unter Last anhalten�
•Späne oder lose Teile niemals bei laufendem Werk-
zeug entfernen�
•Machen Sie sich nicht an den Bohr- oder Meißel-
werkzeugen zu schaffen und verwenden Sie nur die
für Ihr Werkzeug empfohlenen Zubehörteile und Ex-
tras�
•Wenden Sie beim Arbeiten keine Gewalt an; an-
dernfalls kann das Bohr- oder Meißelwerkzeug blo-
ckieren oder der Motor wird überlastet�
•Das Werkzeug darf sich nicht im Material festklem-
men� Auf keinen Fall versuchen, ein blockiertes Werk-
zeug mithilfe des Motors herauszudrehen� Der Motor
könnte beschädigt werden�
•Festgeklemmte Bohr- oder Meißelwerkzeuge nie-
mals mit einem Hammer o� ä� heraus klopfen die ab-
springenden Metallteile könnten den Bediener und /
oder Unbeteiligte in der Nähe verletzen�
•Vermeiden Sie ein Überhitzen des Werkzeugs durch
ununterbrochenes Arbeiten�
Achtung: Chemikalien, die im Staub ent-
haltenen sind, der beim Schleifen, Trenn-
schleifen, Schneiden, Sägen, Bohren
und anderen Tätigkeiten der Bauindust-
rie entsteht, können Krebs, angeborene Fehler ver-
ursachen oder fruchtbarkeitsschädigend sein. Das
Ion einiger chemischen Substanzen ist:
•Vor jeder Reparatur und Austauscharbeiten an
der Maschine, muss der Netzstecker zunächst he-
rausgezogen werden�
•Der transparente Siliciumdioxid und andere Mau-
erwerksprodukte in Mauerziegeln und im Zement;
Kupfer-Chrom-Arsen (CCA) im Holz mit chemischer
Behandlung� Der Grad der Schäden durch diese
Substanzen ist von der Häugkeit der Ausführung
dieser Arbeiten abhängig� Wenn Sie den Kontakt mit
diesen chemischen Substanzen reduzieren wollen,
arbeiten Sie an einer Stelle mit Belüftung und ver-
wenden sie Geräte mit Sicherheitszertikaten (wie
etwa Staubmaske mit Feinstaublter).
In der Gebrauchsanweisung
verwendete Symbole
Die folgenden Symbole werden in der Gebrauchsan-
weisung verwendet, bitte ihre Bedeutung merken� Die
korrekte Interpretation der Symbole ermöglicht die kor-
rekte und sichere Nutzung des Elektrowerkzeuges�
Symbol Bedeutung
Bohrhammer
Grau markierte Sektionen -
weicher Griff (mit isolierter
Oberäche).
Seriennummernaufkleber:
SBH ��� - Modell;
XX - Datum der Herstellung;
XXXXXXX - Seriennummer�
SDS PLUS (Dreh - bzw� Zu-
behör-Schaft-Typ)�
Alle Sicherheitsregelungen
und Anweisungen lesen�
Sicherheitsbrille tragen�
Ohrenschutz tragen�
Eine Staubschutzmaske tra-
gen�
16
Deutsch
Symbol Bedeutung
Das Elektrowerkzeug vor
der Installation bzw� Umstel-
lung von der Stromversor-
gung abtrennen�
Risiko, versteckte Verkabe-
lung bzw� Haushaltsleitun-
gen zu beschädigen�
Bewegungsrichtung�
Umdrehungsrichtung�
Geschlossen�
Offen�
Modus "Bohren"�
Modus "Hammerbohren"�
Modus "Ausstemmen"�
Spezialmodus, der Aus-
stemm-Rotation ermöglicht,
um es in einer komfortablen
Betriebsposition zu installie-
ren�
Verboten�
Doppelte Isolier- / Schutz-
klasse�
Achtung� Wichtig�
Ein Zeichen, das die Kon-
formität des Produkts mit
den wesentlichen Anforde-
rungen der EU-Richtlinien
und der harmonisierten EU-
Standards zertiziert.
Nützliche Hinweise�
Symbol Bedeutung
Schutzhandschuhe tragen�
Stufenlose Geschwindig-
keitskontrolle�
Elektrowerkzeug nicht in
den Hausmüll entsorgen�
Elektrowerkzeug - Bestimmungsgemäßer
Gebrauch DWT
Die Elektrowerkzeuge ermöglichen das Durchführen
der folgenden Arbeiten:
•Bohren ohne die Schlagfunktion (in Holz, syntheti-
schen Materialien, Metall);
•Schlagbohren (in Stein, Beton, Naturstein);
•Stemmarbeiten (Ausheben von Kabelkanälen in
Ziegel, Beton, Stein, Entfernung alter Kacheln, etc�);
•Lösen oder Festziehen von Befestigungsmaterial
mit Gewinde�
1
Elektrowerkzeug
Einzelteile
Bohrfutter SDS PLUS
2 Staubschutzhaube
3 Haltebuchse
4 Halterung *
5 Tiefenanschlag *
6 Zusatzgriff *
7 Sperrknopf
8 Betriebsschalter
9 Lüftungsschlitze
10 Drehrichtungsumschalter
11 Ein- / Ausschalter
12 Feststellknopf für Ein- / Ausschalter
13 Bohrfutterschlüssel *
14 Zahnkranzbohrfutter *
15 Schraube *
16 SDS PLUS Adapter *
17 Staubfänger *
* Zubehör
Abgebildetes oder beschriebenes Zubehör gehört
teilweise nicht zum Lieferumfang.
Installation und Regelung
der Elektrowerkzeugteile
Vor jeglichen Arbeiten am Elektrowerkzeug den
Netzstecker ziehen.
Befestigungselemente nicht zu stark an-
ziehen, um das Gewinde nicht zu beschä-
digen.
17
Deutsch
Montage / Demontage / Aufstellung ei-
niger Elemente ist für alle Elektro-werk-
zeug-Modelle gleich, in diesem Fall sind
in der Abbildung keine besonderen Mo-
delle angezeigt.
Zusatzgriff (siehe Abb. 1)
Verwenden Sie im Betrieb immer den Zusatzgriff 6�
Der Zusatzhandgriff 6lässt sich individuell verstellen�
•Den Zusatzhandgriff 6wie in Abb� 1�1 gezeigt lösen�
•Den Zusatzhandgriff 6in die gewünschte Position
drehen (siehe Abb� 1�2)�
•Den Zusatzhandgriff 6wie in Abb� 1�3 gezeigt fest-
ziehen�
Tiefenanschlag (siehe Abb. 2-3)
Der Tiefenanschlag 5dient dazu, eine bestimmte
Bohrlochtiefe vorzugeben (siehe Abb� 2-3)�
•Drücken und halten Sie die Halterung 4(siehe
Abb� 2�1)�
•Die gewünschte Bohrlochtiefe am Tiefenanschlag 5
einstellen (siehe Abb� 2�2, 3)�
•Lassen Sie die Halterung 4los (siehe Abb� 2�3)�
Montage / Austausch von Werkzeug (siehe Abb. 4)
Bohrer SDS PLUS können, kraft der Be-
sonderheiten der Ausführung des Bohrfut-
ters SDS PLUS, in gewissem Bereich frei
fahren� Dadurch kann es im Leerlauf zu
Rundlaufabweichungen kommen, die beim Bohren au-
tomatisch zentriert wird Das hat keinen Einuss auf die
Präzision des Lochbohrens�
•Bevor Sie den Bohrer (Meißel) montieren säubern
Sie ihn und schmieren Sie den Schaft mit einer dünnen
Schicht Öl�
•Bei Befestigung des Bohrers (Meißels):
•den Bohrer (Meißel) in das Spannfutter 1
(SDS PLUS) durch leichtes Drehen bis zum An-
schlag einstecken (siehe Abb� 4�1�);
•die Befestigung des Bohrers (Meißels) ist so zu
prüfen, dass man versucht, ihn aus dem Spannfut-
ter 1(SDS PLUS) herauszuziehen�
•Bei Entfernung des Bohrers (Meißels):
•den Spannring 3herausschieben und in dieser
Lage halten (siehe Abb� 4�2);
•den Bohrer (Meißel) aus dem Spannfutter 1
(SDS PLUS) herausziehen;
•den Spannring 3lösen (siehe Abb� 4�3)�
Beim Herausziehen des Bohrers (Mei-
ßels) aus dem Bohrfutter 1 (SDS PLUS)
sind die Handschuhe zu tragen, da sich
der Bohrer (Meißel) durch Dauerbetrieb
stark erhitzen kann.
Austausch der Staubschutzverkleidung (siehe
Abb. 5)
Die Staubschutzverkleidung 2 verhindert,
dass Staub in das SDS PLUS Bohrfutter
gerät. Benutzen Sie ihr Elektrowerkzeug
nie mit einer beschädigten Staubschutz-
verkleidung 2 bei Schaden muss es sofort ausge-
tauscht werden. Sie können das entweder selber
machen oder sich an das DWT Service-Center
wenden.
•Ziehen Sie die Steckbuchsenbefestigung 3zu-
rück und halten Sie sie in dieser Position (siehe
Abb� 5�1)�
•Ziehen Sie an der Staubschutzverkleidung 2und
entfernen Sie sie (siehe Abb� 5�2)�
•Montieren Sie eine neue Staubschutzverkleidung 2
(siehe Abb� 5�3)�
•Lösen Sie die Steckbuchsenbefestigung 3(siehe
Abb� 5�4)�
Adapter für Bohrfutter SDS PLUS
•Der SDS PLUS-Adapter 16 und die Schraube 15
gestatten die Verwendung des Zahnkranzbohrfut-
ters 14�
•Auf keinen Fall den SDS PLUS Adapter 16 für
Schlagbohr- oder Meißelfunktionen einsetzen�
•Die Bohrer, die zu SDS PLUS System nicht ge-
hören, dürfen nicht für das Schlagbohren verwendet
werden�
Montage / Demontage des Zahnkranzbohrfutters
(siehe Abb. 6-7)
•Schrauben Sie das Zahnkranzbohrfutter 14 auf den
SDS PLUS-Adapter 16 und sichern Sie es mit der
Schraube 15 (siehe Abb� 6)�
•Installieren Sie den SDS PLUS Adapter 16 in der
Aufnahme 1(SDS PLUS), indem Sie analog zum Ein-
bau des Bohr- bzw� Meißelwerkzeugs vorgehen - sie-
he Abb� 7�
•Beim Ausbau die oben beschriebenen Schritte in
umgekehrter Reihenfolge ausführen�
Achtung: Achten Sie bei der Montage /
Demontage des Zahnkranzbohrfutters 14
darauf, dass Schraube 15 ein Linksge-
winde hat.
Montage / Austausch von Werkzeug
Der Bohrer wird bei längerem Gebrauch
warm und darf nur mit Handschuhen an-
gefasst werden.
Zahnkranzbohrfutter (siehe Abb. 8)
•Spannpratzen mit dem Bohrfutterschlüssel 13 lö-
sen, das Spannfutter des Zahnkranzfutters 14 mit der
Hand im Gegenuhrzeigersinn drehen (siehe Abbil-
dung 8�1), bis die Spannpratzen soweit auseinander
sind, dass ein Werkzeug montiert oder ausgetauscht
werden kann�
•Montieren Sie das Werkzeug oder tauschen Sie es
aus (siehe Abbildung 8�2)�
•Spannfutter des Zahnkranzfutters 14 im Uhrzeiger-
sinn drehen, um das eingesetzte Werkzeug zu sichern�
Dabei das Werkzeug nicht verdrehen�
•Die Spannpratzen im Zahnkranzfutter 14 mit dem
Bohrfutterschlüssel 13 festziehen, indem Sie das
Spannfutter von allen drei Seiten mit ungefähr glei-
chem Drehmoment anziehen (siehe Abbildung 8�3)�
18
Deutsch
•
Erste Inbetriebnahme
des Elektrowerkzeuges
Nutzen Sie immer die korrekte Betriebsspannung:
Die Stromversorgung muss den Informationen, die auf
dem Identikationsschild des Elektrowerkzeugs ange-
geben sind, entsprechen�
•Ihr Elektrowerkzeug ist bereits ordnungsgemäß ge-
schmiert und einsatzbereit, wenn Sie es erhalten�
•Neue Elektrowerkzeuge müssen sich jedoch erst
"einlaufen", bevor sie voll belastet werden können�
Diese Einlaufzeit beträgt etwa 5 Betriebsstunden�
•Das Getriebefett benötigt eine kurze Zeit um sich zu
erwärmen� Abhängig von der Umgebungstemperatur
kann sich diese Zeit von 15 Sekunden (unter der Um-
gebungstemperatur von 32°С) bis 2 Minuten (unter der
Umgebungstemperatur von 0°С) andern.
Ein- / Ausschalten
des Elektrowerkzeuges
Kurzes Ein- und Ausschalten
Zum Anschalten den Ein- / Ausschalter 11 drücken und
gedrückt halten, und zum Ausschalten wieder loslas-
sen�
Dauerhaftes Ein- / Ausschalten
Einschalten:
Ein- / Ausschalter 11 drücken und mit der Arretierung
für den Ein- / Ausschalter 12 feststellen�
Ausschalten:
Ein- / Ausschalter 11 drücken und loslassen�
Funktionsmerkmale
des Elektrowerkzeugs
Betriebsschalter (siehe Abb. 9)
Betriebsumschaltung ist nun bei ausge-
schaltetem Motor des Werkzeuges ge-
stattet.
Funktionsschalter 8 ist mit dem Sperr-
knopf 7 montiert, der dazu benutzt wird,
den Funktionsschalter 8 in einer gesetz-
ten Position zu xieren. Drehen Sie den
Funktionsschalter 8 während Sie den Knopf 7 ge-
drückt halten um den gewünschten Betriebsmo-
dus einzustellen.
Der Funktionsschalter 8 ermöglicht das Umschal-
ten der folgenden Betriebsmodi:
Bohren (Stellen Sie den Funktionsschalter 8in die in
Abbildung 9�1 gezeigte Stellung) - Schlaglose Bohren
im Holz, synthetischen Stoffen, Metall�
Schlagbohren (Stellen Sie den Funktionsschalter 8in
die in Abbildung 9�2 gezeigte Stellung) - Schlagbohren
in Mauerwerk, Beton, Naturstein�
Meißelrotation (bringen Sie den Schalter 8in die auf
Abb� 9�3 gezeigte Position) - in diesem Modus kön-
nen Sie Ihr Elektrowerkzeug nicht benutzen, sondern
er ermöglicht es Ihnen, den Meißel in eine bequeme
Position für Stemmarbeiten zu bringen�
Stoßen (Stellen Sie den Funktionsschalter 8in die in
Abbildung 9�4 gezeigte Stellung) - Stoßen der Kanäle
in Mauerwerk, Beton bzw� Stein� Abhämmern von Ke-
ramikiesen.
Um das Wechseln zwischen den Arbeits-
modi einfacher zu machen drehen Sie
das Bohrfutter 1 (SDS PLUS) leicht mit
der Hand.
Stufenlose Geschwindigkeitsregelung
Die Drehzahl wird im Bereich von 0 bis zum
Maximum durch das Drücken des Ein- /
Ausschalters 11 gesteuert� Ein leichtes Drü-
cken stellt eine niedrige Drehzahl ein und
ermöglicht dadurch ein sanftes Anlaufen des Elektro-
werkzeugs�
Umschalten der Drehrichtung (siehe Abb. 10)
Die Drehrichtung darf erst geändert wer-
den, wenn der Motor völlig zum Stillstand
gekommen ist; andernfalls kann das
Elektrowerkzeug beschädigt werden.
Drehen im Uhrzeigersinn (Bohren, Schraubenanzie-
hen) - den Drehrichtungsschalter 10 so einstellen, wie
es in Abb� 10�1 dargestellt ist�
Drehen entgegen dem Uhrzeigersinn (Lösen von
Schrauben) - den Drehrichtungsschalter 10 so einstel-
len, wie es in Abb� 10�2 dargestellt ist�
Sicherheitskupplung
Die Sicherheitskupplung schützt das Elektrowerkzeug
gegen Überladung und Schäden falls während des
Bohrens ein Zubehörteil beschädigt wird�
Tipps zum Arbeiten
mit Elektrowerkzeugen
Tragen Sie bei Schlagbohrarbeiten dicke
Handschuhe, um Ihren Körper vor Vibra-
tionen zu schützen.
•Verwenden Sie immer den Zusatzhandgriff 6, um
Ihr Werkzeug sicher zu führen und Rückschlagen zu
vermeiden�
•Das Schlagbohren ist unabhängig von der Druck-
kraft, die Sie für diese Arbeit aufwenden; die Schlag-
wirkung resultiert einzig und allein aus dem Schlag-
mechanismus Ihres Werkzeugs� Wenden Sie deshalb
keine Gewalt an, sie würde nur dazu führen, dass Ihr
Werkzeug festklemmt und der Motor überlastet wird�
•Übermäßige Staubentwicklung beim Bohren in
Wänden und Decken kann durch die in Abb� 11 gezeig-
ten Maßnahmen verhütet werden� Montieren Sie den
Staubfänger 17 wie in Abb� 11�1 gezeigt, um Löcher in
Decken zu Bohren�
Achtung: Beim Bohren in Holz und Metall
die Schlagfunktion ausschalten!
19
Deutsch
•Bohrerbit regelmäßig schmieren, wenn in Metall ge-
bohrt wird (außer Nichteisenmetalle und deren Legie-
rungen)�
•Beim Bohren in harten Metallen den Druck auf das
Elektrowerkzeug erhöhen und die Umdrehungs-ge-
schwindigkeit herabsetzen�

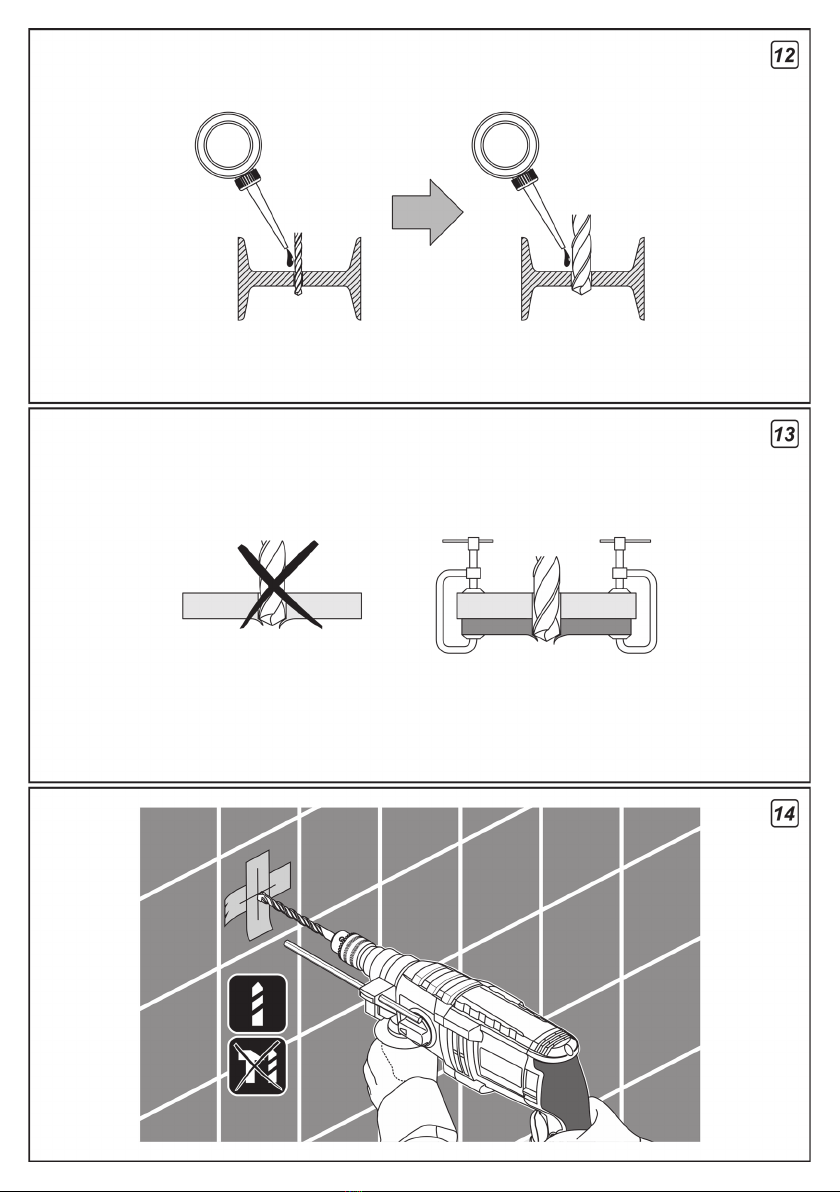

•Große Löcher in Metall zuerst vorbohren und auf
den gewünschten Durchmesser erweitern (siehe
Abb� 12)�
• Um ein Absplittern der Oberäche beim Bohren in
Holz zu vermeiden, wie in Abbildung 13 gezeigt vor-
gehen�
• Beim Bohren in glasierte Keramikiesen zuerst ein
Stück Klebeband auf der Fliese befestigen (über das
geplante Bohrloch), um ein Verlaufen des Bohrwerk-
zeugs auf der glatten Fliese zu vermeiden und zu ver-
hindern, dass die glasierte Oberäche springt (siehe
Abb� 14)� Achtung: Beim Bohren in Keramikiesen
die Schlagfunktion ausschalten!
Elektrowerkzeug - Wartung
und vorbeugende Maßnahmen
Vor jeglichen Arbeiten am Elektrowerkzeug den
Netzstecker ziehen.
Reinigung des Elektrowerkzeuges
Die regelmäßige Reinigung Ihres Elektrowerkzeugs ist
eine unerlässliche Voraussetzung für lange Lebens-
dauer� Reinigen Sie das Elektrowerkzeug, indem Sie
Druckluft durch die Luftschlitze 9blasen�
After-Sales Service und Anwendungsdienstleister-
Service
Unser After-Sales-Service beantwortet Ihre Fragen zur
Instandhaltung und Reparatur Ihres Produkts sowie zu
Ersatzteilen� Informationen über unsere Servicestel-
len, Teile-Diagramme und Informationen nden Sie
außerdem unter: www.dwt-pt.com�
•
Transport des
Elektrowerkzeuges
Während des Transports darf kategorische kein me-
chanischer Druck auf die Verpackung ausgeübt wer-
den�
• Beim Abladen / Auaden ist es unzulässig, irgendei-
ne Technologie zu verwenden, die auf dem Grundsatz
der befestigenden Verpackung beruht�
Umwelt-
schutz
Rohstoffrückgewinnung statt Müllent-
sorgung.
Elektrowerkzeug, Zubehör und Verpackung
zur umweltfreundlichen Entsorgung trennen�
Zum sortenreinen Recycling sind Kunststoffteile ge-
kennzeichnet�
Diese Anleitung ist aus chlorfrei gefertigtem Recycling-
Papier hergestellt�
Änderungen vorbehalten.
20
English
Noise
information
Always wear ear protection if the sound
pressure exceed 85 dB(A).
Declaration of
conformity
We declare under our sole responsibility that the
product described under "Power tool specications"
is in conformity with all relevant provisions of the di-
rectives 2006/42/EC including their amendments and
complies with the following standards: EN 60745-1,
EN 60745-2-6�
Certication Wu Cunzhen
manager
Merit Link International AG
Stabio, Switzerland, 30�08�2018
General
safety rules
WARNING - To reduce the risk of injury,
user must read instruction manual!
WARNING! Read all safety warnings
and all instructions. Failure to follow
the warnings and instructions may result
in electric shock, re and / or serious in-
jury�
Save all warnings and instructions for future refer-
ence.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-oper-
ated (cordless) power tool�
Power tool specications
Rotary hammer SBH06-20 SBH07-24 SBH08-26 SBH09-30
Power tool code [127 V ~50/60 Hz]
[230 V ~50/60 Hz] see page 11
Rated power [W] 600 710 800 900
Power output [W] 238 285 385 440
Amperage at voltage 127 V [A]
230 V [A] 4�9
2�7 5�8
3�2 6�5
3�6 7�3
4�1
No-load speed [min-1]0-1800 0-1350 0-1400 0-1100
Impact rate [min-1]0-6300 0-5600 0-5700 0-5300
Single impact power [J] 2 2,5 3 3,5
Chuck type SDS PLUS SDS PLUS SDS PLUS SDS PLUS
Drilling output:
- concrete [mm]
[inches] 20
25/32" 24
15/16" 26
1-1/32" 30
1-3/16"
- steel [mm]
[inches] 13
33/64" 13
33/64" 13
33/64" 13
33/64"
- wood [mm]
[inches] 30
1-3/16" 30
1-3/16" 30
1-3/16" 40
1-37/64"
Weight [kg]
[lb] 2,3
5�07 2,7
5�95 2,8
6�17 2,9
6�39
Safety class
Sound pressure [dB(A)] —89,9 83,86 89,7
Acoustic power [dB(A)] —100,9 94,86 100,7
Weighted vibration [m/s2]—17,35 12,96 17,45
This manual suits for next models
3
Table of contents
Languages:
Other DWT Power Tools manuals
