Dwt Sts06-65 dv User manual

2

Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /

Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /

Содержание / Зміст / Turinys / Мазмұны /

Deutsch

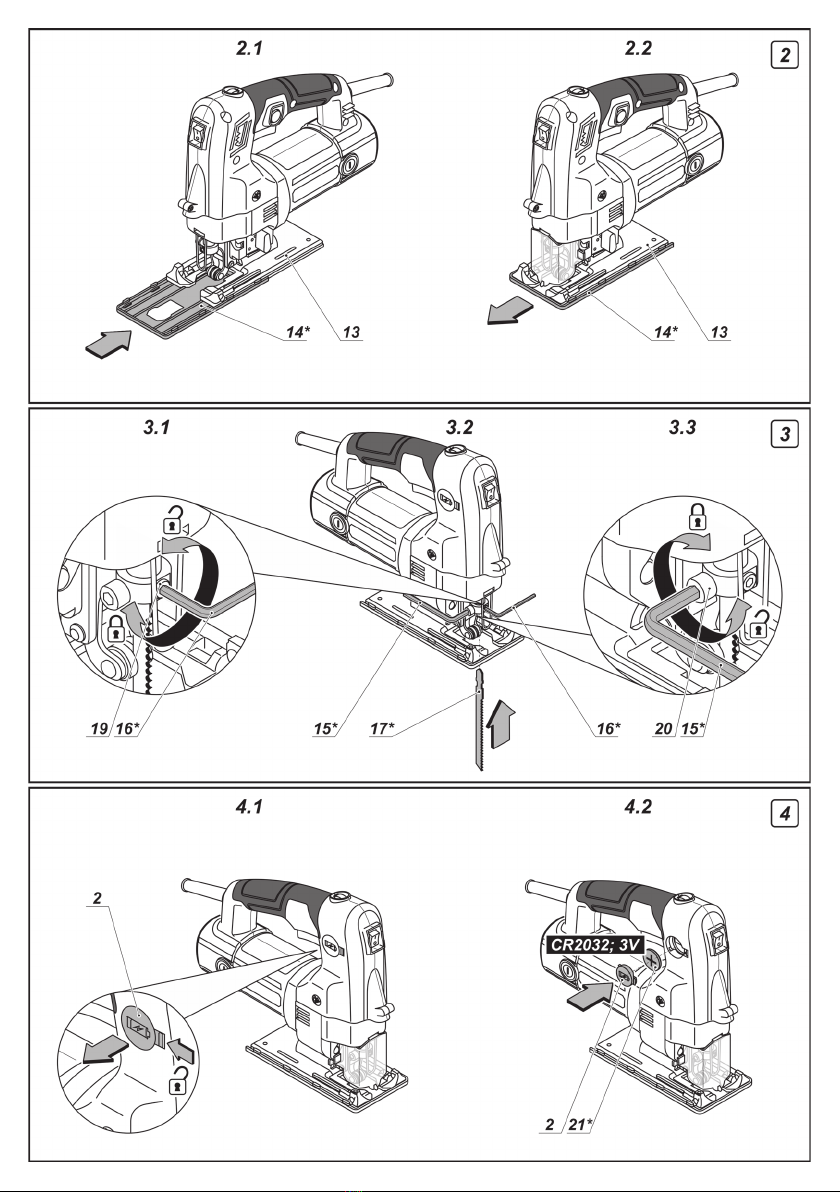

Erklärende Zeichnungen �� Seiten

Allgemeine sicherheitshinweise, Gebrauchsanweisung �� Seiten

5 - 7

8 - 14

English

Explanatory drawings �� pages

General safety rules, instructions manual �� pages

5 - 7

15 - 21

Français

Dessins explicatifs �� pages

Recommandations générales de sécurité, mode d'emploi �� pages

5 - 7

22 - 28

Italiano

Disegni esplicativi �� pagine

Precauzioni generali di sicurezza, manuale istruzioni �� pagine

5 - 7

29 - 35

Español

Dibujos explicativos �� páginas

Recomendaciones generales de seguridad, manual de instrucciones �� páginas

5 - 7

36 - 43

Português

Esboços explicativos �� páginas

Recomendações gerais de segurança, manual de instruções �� páginas

5 - 7

44 - 50

Türkçe

Açıklayıcı resimler �� sayfalar

Genel güvenlik tavsiyeleri, kullanım kılavuzu �� sayfalar

5 - 7

51 - 57

Polski

Rysunki objaśniające �� strony

Ogólne zalecenia w zakresie zasad bezpieczeństwa, instrukcja obsługi �� strony

5 - 7

58 - 64

3

Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /

Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /

Содержание / Зміст / Turinys / Мазмұны /

Česky

Vysvětlující výkresy �� strany

Obecné bezpečnostní pokyny, provozní příručka �� strany

5 - 7

65 - 71

Slovensky

Vysvetľujúce výkresy �� strany

Všeobecné bezpečnostné pokyny, prevádzková príručka �� strany

5 - 7

72 - 78

Română

Desene explicative �� pagini

Recomandări generale privind siguranţa, manual de instrucţiuni �� pagini

5 - 7

79 - 85

Български

Пояснителни чертежи �� страници

Общи указания по техника на безопасност, наръчник с инструкции �� страници

5 - 7

86 - 93

Ελληνικά

Επεξηγηματικά σχέδια �� σελίδες

Γενικές οδηγίες ασφάλειας προστασίας από δυστυχήματα, εγχειρίδιο οδηγιών �� σελίδες

5 - 7

94 - 101

Русский

Пояснительные рисунки �� страницы

Общие указания по ТБ, инструкция по эксплуатации �� страницы

5 - 7

102 - 109

Украïнська

Пояснювальні малюнки �� сторінки

Загальні вказівки по ТБ, iнструкція з експлуатації �� сторінки

5 - 7

110 - 117

Lietuviškai

Aiškinamieji brėžiniai �� puslapiai

Bendrieji saugaus darbo su technika nurodymai, naudojimo instrukcija �� puslapiai

5 - 7

118 - 124

4

Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /

Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /

Содержание / Зміст / Turinys / Мазмұны /

Қазақ тілі

Түсіндіргіш әлеміштер �� беттер

Жалпы қауіпсіздік жөніндегі ұсыныстар, пайдалану нұсқаулығы �� беттер

5 - 7

125 - 132

��

�� 5 - 7

133 - 139

��

5 - 7

140 - 146

[220-230 V]

5

6

7

8

Deutsch

Geräusch-

information

Tragen Sie bei einem Schalldruck

über 85 dB(A) einen Gehörschutz.

Konformitäts-

erklärung

Wir erklaren in alleiniger Verantwortung, dass das unter

"Elektrowerkzeug - technische Daten" beschriebene

Produkt allen einschlagigen Bestimmungen der Richtli-

nien 2006/42/EC einschlieslich ihrer Anderungen ent-

spricht und mit folgenden Normen ubereinstimmt:

EN 62841-1:2015,

EN 62841-2-11:2016�

Zertizierungs Wu Cunzhen

manager

* - für Elektrowerkzeuge mit einer Spannung 220-230 V�

Merit Link International AG

Stabio, Schweiz, 05�03�2020

Allgemeine

Sicherheitsvorschriften

WARNUNG - Der Benutzer muss die Be-

dienungsanleitung lesen, um die Verlet-

zungsgefahr zu verringern!

WARNUNG! Lesen Sie alle Sicherheits-

hinweise, Anweisungen, Abbildungen

und Spezikationen zu diesem Werk-

zeug. Nichtbeachtung der Warnungen

und Anweisungen kann zum Stromschlag, Brand und /

oder zu schweren Verletzungen führen�

Bewahren Sie alle Warnungen und Anweisungen

für die Zukunft auf.

Elektrowerkzeug - technische Daten

Stichsäge STS06-65 DV

Elektrowerkzeug - Code [110-127 V ~50/60 Hz]

[220-230 V ~50/60 Hz] 748717

748687

Nennaufnahme [W] 600

Ausgangsleistung [W] 400

Stromstärke bei Spannung 110-127 V [A]

220-230 V [A] 5

2�7

Hubzahl ohne Last [min-1]500-3000

Hublänge des Sägeblattes [mm]

[Zoll] 26

1-1/32"

Pendel •

Max. Winkelstellung des Gehäuses (links / rechts) 45°/45°

Max. Schneidfähigkeit:

- Holz [mm]

[Zoll] 65

2-9/16"

- Aluminium [mm]

[Zoll] 20

25/32"

- Stahl [mm]

[Zoll] 10

25/64"

Gewicht [kg]

[lb] 2,32

5�12

Schutzklasse

Schalldruck [dB(A)] —

Schallleistung [dB(A)] —

Beschleunigung [m/s2]—

9

Deutsch

Der Begriff "Elektrowerkzeug" in den Warnhinweisen

bezieht sich auf Ihr netzbetriebenes (kabelgebunden)

oder batteriebetriebenes (kabellos) Elektrowerkzeug�

Sicherheit am Arbeitsplatz

•Halten sie Ihren Arbeitsbereich sauber und auf-

geräumt. Unordnung und unbeleuchtete Arbeitsberei-

che können zu Unfällen führen�

•Arbeiten Sie mit dem Elektrowerkzeug nicht in

explosionsgefährdeter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube ben-

den. Elektrowerkzeuge erzeugen Funken, die Staub

oder Dämpfe entzünden können�

•Halten Sie Kinder und andere Personen während

des Betriebs des Elektrowerkzeugs fern. Bei Un-

achtsamkeit können Sie die Kontrolle über das Werk-

zeug verlieren�

Elektrische Sicherheit

•Die Anschlussstecker des Elektrowerkzeugs

müssen in die Steckdose passen. Der Stecker darf

in keiner Weise verändert werden. Verwenden sie

keine Adapterstecker gemeinsam mit schutzge-

erdeten Elektrowerkzeugen. Unveränderte Stecker

und passende Steckdosen reduzieren das Risiko ei-

nes Stromschlags�

•Vermeiden Sie Körperkontakt mit geerdeten

Oberächen wie etwa Rohren, Heizungen, Herden

und Kühlschränken. Es besteht ein erhöhtes Risiko

eines Stromschlags, wenn Ihr Körper geerdet ist�

•Halten Sie das Elektrowerkzeug von Regen oder

Nässe fern. Wenn Wasser in das Elektrowerkzeug

eindringt, erhöht sich das Risiko eines Stromschlags�

•Nutzen Sie das Kabel nur bestimmungsgemäß.

Verwenden Sie das Kabel niemals zum Tragen, Zie-

hen oder Trennen des Elektrowerkzeugs. Halten

Sie das Kabel fern von Hitze, Öl, scharfen Kanten

oder beweglichen Teilen. Beschädigte oder verwi-

ckelte Kabel erhöhen das Risiko eines Stromschlags�

•Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden sie nur Verlängerungskabel,

die für den Außenbereich zugelassen sind. Die

Verwendung eines für den Außenbereich zugelasse-

nen Verlängerungskabels verringert das Risiko eines

Stromschlages�

•Falls sich der Einsatz eines Elektrowerkzeugs in

einer feuchten Umgebung nicht vermeiden lässt,

verwenden Sie einen Fi-Schutzschalter. Die Ver-

wendung eines Fi-Schutzschalters verringert das Risi-

ko eines Stromschlags� HINWEIS! Der Begriff "Fehler-

stromschutzeinrichtung (RCD)" kann durch den Begriff

"Fehlerstromschutzschalter (GFCI)" oder "Fehlerspan-

nungsschutzschalter (ELCB)" ersetzt werden�

•Warnung! Vermeiden Sie Kontakt mit den freiliegen-

den Metalloberächen am Getriebe, an der Abschirmung

etc�, da ansonsten die Gefahr eines Stromschlags droht�

Persönliche Sicherheit

•Seien Sie aufmerksam, achten sie darauf, was

sie tun, und gehen sie mit Vernunft an die Arbeit

mit einem Elektrowerkzeug. Benutzen sie das

Elektrowerkzeug nicht, wenn Sie müde sind oder

unter dem Einuss von Drogen, Alkohol oder Me-

dikamenten stehen. Ein Moment der Unachtsamkeit

beim Gebrauch des Elektrowerkzeugs kann ernsthafte

Verletzungen zur Folge haben�

•Tragen Sie persönliche Schutzausrüstung. Tra-

gen Sie immer einen Augenschutz. Das Tragen

persönlicher Schutzausrüstung, wie Staubmaske,

rutschfeste Sicherheitsschuhe, Schutzhelm oder Ge-

hörschutz je nach Art und Einsatz des Elektrowerkzeu-

ges verringert das Risiko von Personenschäden�

•Verhindern Sie ein unbeabsichtigtes Einschal-

ten des Elektrowerkzeugs. Vergewissern Sie sich,

dass der Schalter in der Aus-Stellung ist, bevor Sie

das Elektrowerkzeug an die Stromquelle und / oder

Batterie anschließen, in die Hand nehmen oder

transportieren. Wenn Sie beim Tragen des Elektro-

werkzeugs den Finger am Schalter haben oder das

Elektrowerkzeug eingeschaltet an die Stromversor-

gung anschließen, kann dies zu Unfällen führen�

•Bevor das Elektrowerkzeug eingeschaltet wird,

entfernen Sie alle Einstellschlüssel oder Schrau-

benschlüssel. Ein Schraubenschlüssel oder Einstell-

schlüssel, der sich in einem rotierenden Teil des Elek-

trowerkzeugs bendet, kann zu Verletzungen führen.

•Überschätzen Sie sich nicht. Sorgen sie für ei-

nen sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren�

•Tragen Sie geeignete Kleidung. Tragen Sie kei-

ne weite Kleidung oder Schmuck. Halten Haare,

Kleidung und Handschuhe fern von beweglichen

Teilen. Lockere Kleidung, Schmuck oder lange Haare

können von sich bewegenden Teilen erfasst werden�

•Wenn die Werkzeuge für den Anschluss von

Staubabsaugung und Sammeleinrichtungen vor-

gesehen sind, vergewissern Sie sich, dass diese

ordnungsgemäß angeschlossen sind und richtig

verwendet werden. Verwendung dieser Einrichtun-

gen kann Gefährdungen durch Staub verringern�

•Lassen Sie sich nicht durch Vertrautheit mit dem

Produkt (durch wiederholten Gebrauch erworben)

von der strikten Einhaltung der Sicherheitsvor-

schriften für das vorliegende Produkt abhalten.

Eine unvorsichtige Handlung kann in Sekundenbruch-

teilen zu schweren Verletzungen führen�

•Warnung! Elektrowerkzeuge können während des

Betriebs ein elektromagnetisches Feld erzeugen� Die-

ses Feld kann unter Umständen aktive oder passive me-

dizinische Implantate beeinussen. Um das Risiko von

schweren oder tödlichen Verletzungen zu vermeiden

empfehlen wir, dass sich Personen mit medizinischen

Implantaten mit Ihrem Arzt und dem Implantathersteller

beraten, bevor Sie dieses Elektrowerkzeug verwenden�

Nutzung und Pege des Elektrowerkzeugs

•Personen mit beschränkten psychophysischen oder

geistigen Fähigkeiten sowie Kinder können das Elekt-

rowerkzeug nicht benutzen, wenn sie nicht überwacht

werden oder über die Verwendung des Elektrowerk-

zeugs von einer Person unterwiesen wurden, die für

ihre Sicherheit verantwortlich ist�

•Überlasten Sie das Elektrowerkzeug nicht. Ver-

wenden Sie für ihre Arbeit das dafür bestimmte

Elektrowerkzeug. Mit dem passenden Elektrowerk-

zeug arbeiten Sie besser und sicherer im angegebe-

nen Leistungsbereich�

•Benutzen Sie das Elektrowerkzeug nicht, wenn

es sich mit dem Schalter nicht ein- und ausschalten

lässt. Ein Elektrowerkzeug, das sich nicht ein- oder aus-

schalten lässt, ist gefährlich und muss repariert werden�

•Trennen sie das Elektrowerkzeug von der

Stromversorgung bzw. der Batterie, bevor Sie Ein-

stellungen vornehmen, Zubehör wechseln oder

das Elektrowerkzeug lagern. Diese vorbeugenden

Sicherheitsmaßnahmen vermindern das Risiko, dass

das Werkzeug versehentlich eingeschaltet wird�

10

Deutsch

•Bewahren Sie unbenutzte Elektrowerkzeuge au-

ßerhalb der Reichweite von Kindern auf. Lassen

Sie Personen das Werkzeug nicht benutzen, die

mit dem Elektrowerkzeug oder diesen Anweisun-

gen nicht vertraut sind. Die Elektrowerkzeuge kön-

nen gefährlich sein, wenn sie von unerfahrenen Per-

sonen benutzt werden�

•Die Elektrowerkzeuge müssen gewartet wer-

den. Prüfen Sie, ob bewegliche Teile einwandfrei

funktionieren und nicht klemmen, ob Teile gebro-

chen oder so beschädigt sind, dass die Funktion

des Elektrowerkzeugs beeinträchtigt ist. Lassen

Sie beschädigte Teile vor dem Einsatz des Elekt-

rowerkzeugs reparieren. Viele Unfälle werden durch

schlecht gewartete Elektrowerkzeuge verursacht�

•Halten Sie die Schneidewerkzeuge scharf und

sauber. Sorgfältig gepegte Schneidwerkzeuge mit

scharfen Schneidkanten verklemmen sich weniger

und sind leichter zu führen�

•Verwenden Sie das Elektrowerkzeug, das Zube-

hör, die Einsätze etc. in Übereinstimmung mit die-

sen Anweisungen unter Berücksichtigung der Ar-

beitsbedingungen und der auszuführenden Arbeit.

Eine Benutzung des Elektrowerkzeugs für andere als

die bestimmungsgemäßen Zwecke kann zu einer ge-

fährlichen Situation führen�

•Halten Sie die Handgriffe und Greifächen tro-

cken, sauber und frei von Öl und Fett. Rutschige

Handgriffe und Greifächen verhindern eine sichere

Handhabung und Kontrolle über das Werkzeug in un-

erwarteten Situationen�

•Benutzen Sie den Zusatzgriff bei der Arbeit mit dem

Elektrowerkzeug, weil er ein hilfreiches Hilfsmittel bei

der Handhabung des Elektrowerkzeugs ist� Das richti-

ge Halten des Elektrowerkzeugs kann das Risiko von

Unfällen und Verletzungen reduzieren�

Service

•Lassen sie das Elektrowerkzeug nur von quali-

ziertem Fachpersonal und nur mit Original-Ersatz-

teilen reparieren. Damit wird sichergestellt, dass die

Sicherheit des Elektrowerkzeugs erhalten bleibt�

•Befolgen Sie die Anweisungen zum Schmieren und

Wechseln von Zubehörteilen�

Spezielle

Sicherheitshinweise

Fassen sie das Elektrowerkzeug nur an isolierten

Griffächen an, wenn sie Arbeiten ausführen, bei

denen das Einsatzwerkzeug verborgene Stromlei-

tungen oder das eigene Netzkabel treffen kann.

Kontakt mit einer spannungsführenden Leitung setzt

auch freiliegende Metallteile des Elektrowerkzeuges

unter Spannung und führt zu einem Stromschlag�

•

Sicherheitshinweise für die Verwendung

des Elektrowerkzeugs

Befestigen Sie das Werkstück� Verwenden Sie eine

Befestigungsvorrichtung oder einen Schraubstock, um

das Werkstück sicher und stabil zu befestigen�

•Wenn bei der Arbeit schädlicher, brennbarer oder

explosiver Staub entsteht, sind die notwendigen und

ordnungsgemäßen Sicherheitsmaßnahmen zu ergrei-

fen� Während des Betriebs wird beispielsweise Staub

erzeugt, der Krebs verursachen kann� Verwenden Sie

bitte Staubabsaugung und Spänenauffangvorrichtung

und tragen Sie eine Staubmaske bei der Arbeit�

•Halten Sie den Arbeitsplatz aufgeräumt und sauber�

Gemischte Materialien sind extrem gefährlich� Leicht-

metallstaub würde sich leicht entammen und explo-

dieren�

•Verarbeiten Sie keine Materialien, die Asbest ent-

halten� Asbest ist eine krebserregende Substanz�

•Legen Sie das Elektrowerkzeug erst dann ab, wenn

das Sägeblatt vollständig zum Stillstand gekommen ist�

•Verwenden Sie das Elektrowerkzeug nicht, wenn

das Kabel beschädigt ist� Wenn das Netzkabel beschä-

digt oder defekt ist, berühren Sie es nicht und ziehen

Sie den Stecker sofort heraus� Die Verwendung von

beschädigtem Kabel würde zum Stromschlag führen�

•Halten Sie die Hände fern vom Sägebereich� Es

ist verboten, den unteren Teil des Werkstücks mit der

Hand zu halten� Sie würden sich in die Hand schnei-

den, wenn Sie das Sägeblatt mit der Hand berühren�

•Zuerst das Elektrowerkzeug starten und erst dann

das Elektrowerkzeug in die Nähe des zu verarbei-

tenden Werkstücks bringen� Wenn das Sägeblatt im

Werkstück stecken bleibt, wird es Rückschlag des

Elektrowerkzeugs zur Folge haben�

•Achtung: Die Grundplatte muss während des Sä-

gens an das Werkstück anliegen� Wenn das Sägeblatt

abgelenkt ist, wird es brechen und das Elektrowerk-

zeug wird zurückschlagen�

•Wenn die Arbeit abgeschlossen ist, trennen Sie die

Stromversorgung von dem Elektrowerkzeug und neh-

men Sie das Sägeblatt erst dann ab, wenn das Elek-

trowerkzeug vollständig zum Stillstand gekommen

ist� Das Elektrowerkzeug wird auf diese Weise nicht

zurückschlagen und es kann sicher abgelegt werden�

•Verwenden Sie nur unbeschädigte und rissfreie Sä-

geblätter� Gebeugte oder stumpfe Sägeblätter würden

leicht brechen und einen Rückschlag des Elektrowerk-

zeuges verursachen�

•Nach dem Abschalten des Elektrowerkzeugs darf

das bewegte Sägeblatt nicht durch Aufbringen von

Kraft auf die Seitenäche abgebremst werden, weil es

zur Beschädigung oder Brechen des Sägeblatts und

weiter zum Rückschlag führen würde�

•Benutzen Sie einen geeigneten Detektor, um festzu-

stellen, ob es im Arbeitsbereich verdeckte Stromkabel

und Rohrleitungen gibt und bitten Sie bei Bedarf die

örtliche Bauorganisation um Hilfe� Wenn ein Stromka-

bel während der Arbeit abgeschnitten würde, würde es

Brandkatastrophe und Stromschlag zur Folge haben�

Beschädigte Gasleitung würde explodieren� Wenn

eine Wasserleitung abgeschnitten würde, würde es

Sachschaden und Stromschlag zur Folge haben�

•Fixieren Sie das Stichsägeblatt fest im Sägeblatthal-

ter� Überprüfen Sie regelmäßig, ob das Sägeblatt noch

fest sitzt�

•Entfernen Sie vor Beginn des Arbeitsvorgangs alle

Metallobjekte aus dem Material (Nägel, Schrauben,

Ösen, etc�)�

•Den Motor nicht unter Last anhalten�

•Achten Sie während der Arbeit auf das Netzkabel,

es sollte immer hinter Ihnen liegen� Lassen Sie nicht

zu, dass es sich um Ihre Arme oder Beine wickelt�

•Sollte die Stromversorgung während des Ge-

brauchs unterbrochen werden, sollten Sie das Gerät

umgehend ausschalten "Off", damit die Maschine nicht

ungewollt wieder einschaltet�

•Nach Ausschalten des Elektrowerkzeugs bewegt

sich das Stichsägeblatt noch einige Zeit mechanisch

weiter, legen Sie das Elektrowerkzeug erst zur Seite

wenn das Stichsägeblatt vollständig still steht�

11

Deutsch

•Das Stichsägeblatt wird beim Arbeiten sehr heiß, be-

führen Sie es also nicht bis es vollständig abgekühlt ist�

Achtung: Chemikalien, die im Staub ent-

haltenen sind, der beim Schleifen, Trenn-

schleifen, Schneiden, Sägen, Bohren

und anderen Tätigkeiten der Bauindust-

rie entsteht, können Krebs, angeborene Fehler ver-

ursachen oder fruchtbarkeitsschädigend sein. Das

Ion einiger chemischen Substanzen ist:

•vor jeder Reparatur und Austauscharbeiten an

der Maschine, muss der Netzstecker zunächst he-

rausgezogen werden;

•der transparente Siliciumdioxid und andere Mau-

erwerksprodukte in Mauerziegeln und im Zement;

Kupfer-Chrom-Arsen (CCA) im Holz mit chemischer

Behandlung� Der Grad der Schäden durch diese

Substanzen ist von der Häugkeit der Ausführung

dieser Arbeiten abhängig� Wenn Sie den Kontakt mit

diesen chemischen Substanzen reduzieren wollen,

arbeiten Sie an einer Stelle mit Belüftung und ver-

wenden sie Geräte mit Sicherheitszertikaten (wie

etwa Staubmaske mit Feinstaublter).

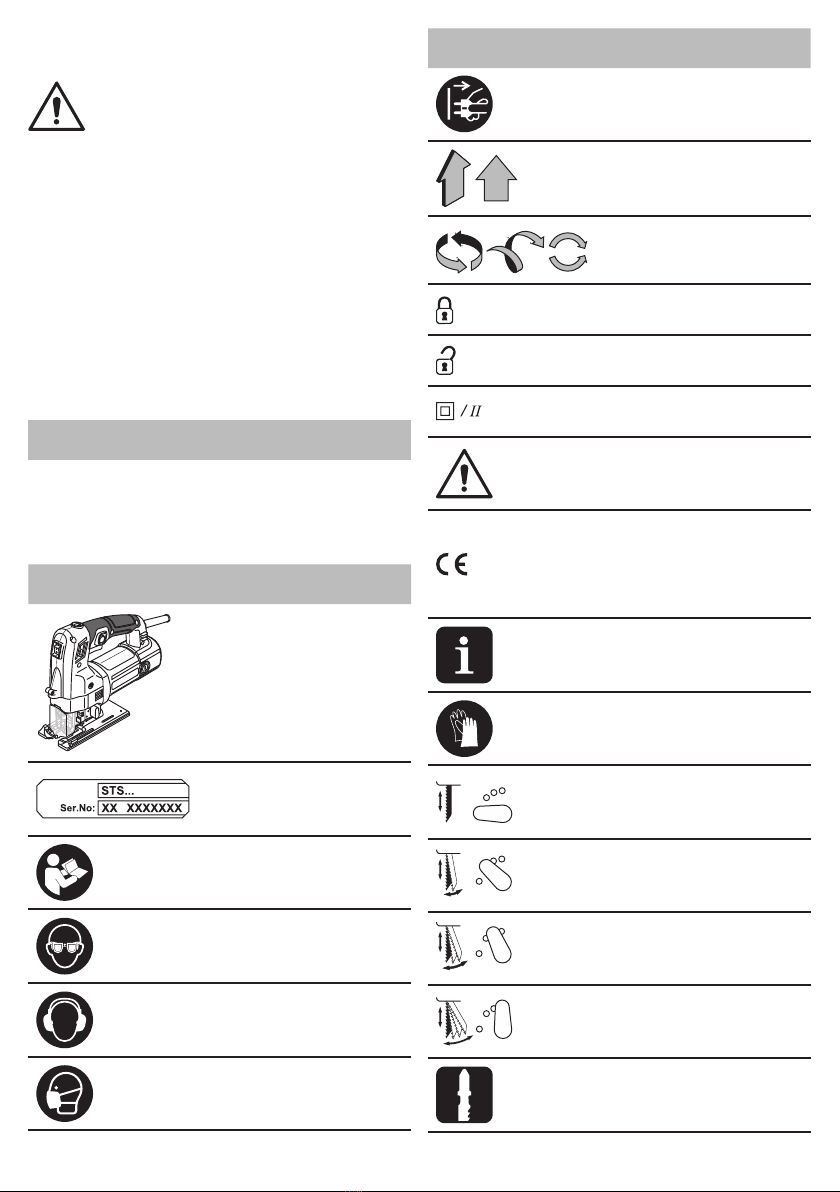

In der Gebrauchsanweisung

verwendete Symbole

Die folgenden Symbole werden in der Gebrauchsan-

weisung verwendet, bitte ihre Bedeutung merken� Die

korrekte Interpretation der Symbole ermöglicht die kor-

rekte und sichere Nutzung des Elektrowerkzeuges�

Symbol Bedeutung

Stichsäge

Grau markierte Sektionen -

weicher Griff (mit isolierter

Oberäche).

Seriennummernaufkleber:

STS �� - Modell;

XX - Datum der Herstellung;

XXXXXXX - Seriennummer�

Alle Sicherheitsregelungen

und Anweisungen lesen�

Sicherheitsbrille tragen�

Ohrenschutz tragen�

Eine Staubschutzmaske tra-

gen�

Symbol Bedeutung

Das Elektrowerkzeug vor

der Installation bzw� Umstel-

lung von der Stromversor-

gung abtrennen�

Bewegungsrichtung�

Umdrehungsrichtung�

Geschlossen�

Offen�

Doppelte Isolier- / Schutz-

klasse�

Achtung� Wichtig�

Ein Zeichen, das die Kon-

formität des Produkts mit

den wesentlichen Anforde-

rungen der EU-Richtlinien

und der harmonisierten EU-

Standards zertiziert.

Nützliche Hinweise�

Schutzhandschuhe tragen�

Pendelbewegung aus�

Pendelbewegung, erste Stu-

fe�

Pendelbewegung, zweite

Stufe�

Pendelbewegung, dritte Stu-

fe�

Sägeblatt T-Schaft�

12

Deutsch

Symbol Bedeutung

Elektrowerkzeug nicht in

den Hausmüll entsorgen�

Elektrowerkzeug - Bestimmungsgemäßer

Gebrauch DWT

Die Stichsägen werden benutzt, um Holz, Kunststoff,

Aluminium und andere Materialien (siehe die Richtlini-

en für die Nutzung von Sägeblättern) zu sägen� Sie

können sowohl gerade Linien als auch Kurven sägen,

die Ausrichtungsoptionen des Gehäuses ermöglichen

auch winkelförmige Schnitte�

1

Elektrowerkzeug

Einzelteile

Daumenrad für die Hubzahlauswahl

2 Batteriefachabdeckung

3 Ein- / Ausschalter der LED-Lampe

4 Ein- / Ausschalter

5 Einschaltsperre

6 Kontaktschutz

7 Führungsrolle

8 Sägeblatthalter

9 Schutzabdeckung

10 LED Leuchte

11 Hebel für die Einstellung des Pendelhubs

12 Lüftungsschlitze

13 Basisplatte

14 Kunststoffabdeckung *

15 Inbusschlüssel (5 mm) *

16 Inbusschlüssel (3 mm) *

17 Stichsägeblatt *

18 Koffer *

19 Befestigungsschraube vorne

20 Befestigungsschraube seitlich

21 Batterie (CR2032, 3V) *

22 Schraube

23 Skala

* Zubehör

Abgebildetes oder beschriebenes Zubehör gehört

teilweise nicht zum Lieferumfang.

Installation und Regelung

der Elektrowerkzeugteile

Vor jeglichen Arbeiten am Elektrowerkzeug den

Netzstecker ziehen.

Befestigungselemente nicht zu stark an-

ziehen, um das Gewinde nicht zu beschä-

digen.

Ein- und Ausbau der Schutzabdeckung (siehe

Abb. 1)

Abb� 1 zeigt die Vorgehensweise zum Ein- / Ausbau

der Schutzabdeckung 9�

Montage und Demontage der Kunststoffabde-

ckung (siehe Abb. 2)

Die Abb� 2 zeigt die Montage / Demontage der Kunst-

stoffabdeckung 14�

Das Einsetzen / Ersetzen des Stichsägeblatts (sie-

he Abb. 1.2, 3)

Durch lange Nutzung könnte das Stich-

sägeblatt 17 ziemlich heiß werden und

die scharfen Schnittächen könnten

den Benutzer verletzten, Sie sollten

also immer Schutzhandschuhe tragen, wenn Sie

das Stichsägeblatt 17 einsetzen / ersetzen.

Achtung: Halten Sie sich beim Einsetzen des

Stichsägeblatts 17 an folgende Regeln:

•die Zähne des Stichsägeblatts 17 müssen nach

vorne zeigen;

•die Klauen auf dem Stamm des Sägeblatts 17

sollten auf dem Sägehalter liegen;

•das Stichsägeblatt 17 muss in die Aussparung

der Führungsrolle 7passen�

•Die Schutzabdeckung 9wie oben beschrieben ent-

fernen (siehe Abb� 1�2)�

•Die Befestigungsschraube vorne 19 mit dem Inbus-

schlüssel 16 lösen (siehe Abb� 3�1)�

•Die Befestigungsschraube vorne 20 mit dem Inbus-

schlüssel 15 lösen (siehe Abb� 3�3)�

•Das Stichsägeblatt 17 ein- oder ausbauen (siehe

Abb� 3�2)�

•Die Befestigungsschraube vorne 19 mit dem Inbus-

schlüssel 16 anziehen (siehe Abb� 3�1)�

•Die Befestigungsschraube vorne 20 mit dem Inbus-

schlüssel 15 anziehen (siehe Abb� 3�3)�

Einlegen / Auswechseln der Batterie (siehe Abb. 4)

•Die Verriegelung der Abdeckung 2drücken und die

Abdeckung entfernen (siehe Abb� 4�1)�

•Die Batterie 21 (CR2032, 3V) einlegen / austau-

schen� Vorsicht: achten Sie beim Einlegen der Bat-

terie 21 auf die korrekte Polarität (siehe Abb. 4.2).

•Die Abdeckung 2befestigen (die Verriegelung der

Abdeckung 2muss einschnappen)�

Erste Inbetriebnahme

des Elektrowerkzeuges

Nutzen Sie immer die korrekte Betriebsspannung: Die

Stromversorgung muss den Informationen, die auf

dem Identikationsschild des Elektrowerkzeugs ange-

geben sind, entsprechen�

Ein- / Ausschalten

des Elektrowerkzeuges

Kurzes Ein- und Ausschalten

Zum Anschalten den Ein- / Ausschalter 4drücken und

gedrückt halten, und zum Ausschalten wieder loslassen�

Dauerhaftes Ein- / Ausschalten

Einschalten:

Ein- / Ausschalt-Button 4drücken und ihn in dieser Po-

sition mit Hilfe des Blockier-Buttons 5blockieren�

13

Deutsch

Ausschalten:

Ein- / Ausschalter 4drücken und loslassen�

Funktionsmerkmale

des Elektrowerkzeugs

Hubzahlauswahl

Mit Hilfe des Daumenrades für die Hubzahlauswahl 1

kann man die benötigte Hubzahl des Stichsägeblatts 17

auswählen (auch während das Elektrowerkzeug in Be-

trieb ist)�

•Ein- / Ausschalt-Button 4drücken und ihn in dieser

Position mit Hilfe des Blockier-Buttons 5blockieren�

•Wählen Sie die benötigte Hubzahl des Stichsäge-

blatts 17 aus, indem Sie das Daumenrad für die Hub-

zahlauswahl 1bewegen�

•1-2 (niedrige Hubzahl) - zum Sägen von harten

und massiven Materialien (unlegierter Stahl, Bunt-

metalle und ihre Legierungen, etc�);

•3 (mittlere Hubzahl) - zum Sägen weniger har-

ter Materialien (Kunststoff, Sperrholz, Spanplatten,

Hartholz, etc�);

•4-5 (hohe Hubzahl) - zum Sägen weicher Materi-

alien (Weichholz, Dämmmaterial, etc�)�

Zum Einstellen der Hubzahl des Stichsäge-

blatts 17 wird empfohlen, einen Testschnitt

an einem überschüssigen unbearbeiteten

Stück (aus demselben Material wie das zu

bearbeitende Werkstück) vorzunehmen.

Wenn das Elektrowerkzeug für eine längere Zeit mit

niedriger Hubzahl läuft muss es für 3 Minuten herunter-

gekühlt werden� Stellen Sie dafür die höchste Hubzahl

ein und lassen Sie das Elektrowerkzeug leer laufen�

Pendelhubauswahl

Der Pendelhub erleichtert die Auswahl des optimalen

Sägeverlaufs (Eingabegeschwindigkeit, das Aussehen

des Sägeschnitts, etc�) für das bearbeitete Material�

Mit jeder Abwärtsbewegung wird das Stichsägeblatt 17

vom Blindteil wegbewegt, dadurch kann das Säge-

mehl besser abgelassen werden, das Elektrowerk-

zeug erhitzt sich nicht so schnell und die Lebensdauer

des Stichsägeblatts 17 wird verlängert� Zusätzlich er-

möglicht die Reduktion der Vorschubkraft dem Arbeiter

das Werkzeug zu benutzten, ohne müde zu werden�

Der Grad des Pendelhubs kann im laufenden Betrieb

des Elektrowerkzeugs geändert werden� Der Hebel für

die Einstellung des Pendelhubs 11 ermöglicht die Ein-

stellung von vier Stufen:

Stufe 0:

Kein Pendelhub;

Stufe I:

Kleiner Pendelhub;

Stufe II:

Mittlerer Pendelhub;

Stufe III:

Starker Pendelhub�

Es wird empfohlen, bei der Auswahl des Pendelhubs

die folgenden Empfehlungen zu berücksichtigen:

•wenn die Kanten des Sägeschnitts exakt und

sauber sein müssen, wählen Sie einen kleinen Pen-

delhub oder schalten Sie den Pendelhub aus;

•schalten Sie den Pendelhub aus, wenn Sie dünne

(Blech, Kunststoffplanen, etc�) oder harte (unlegier-

ten Stahl, Buntmetalle, etc�) bearbeiten;

•beim Sägen von weichen Materialien (Weichholz,

etc�) wählen Sie den starken Pendelhub, dadurch wird

der Arbeitsvorgang beschleunigt, die Qualität des Sä-

geschnitts könnte allerdings gemindert werden�

Nach der Auswahl des Pendelhubs wird

empfohlen kühlende oder schmierende

Substanzen zu verwenden, die dort aufgebracht

werden, wo das Stichsägeblatt 17 mit dem Blindteil

in Kontakt kommt.

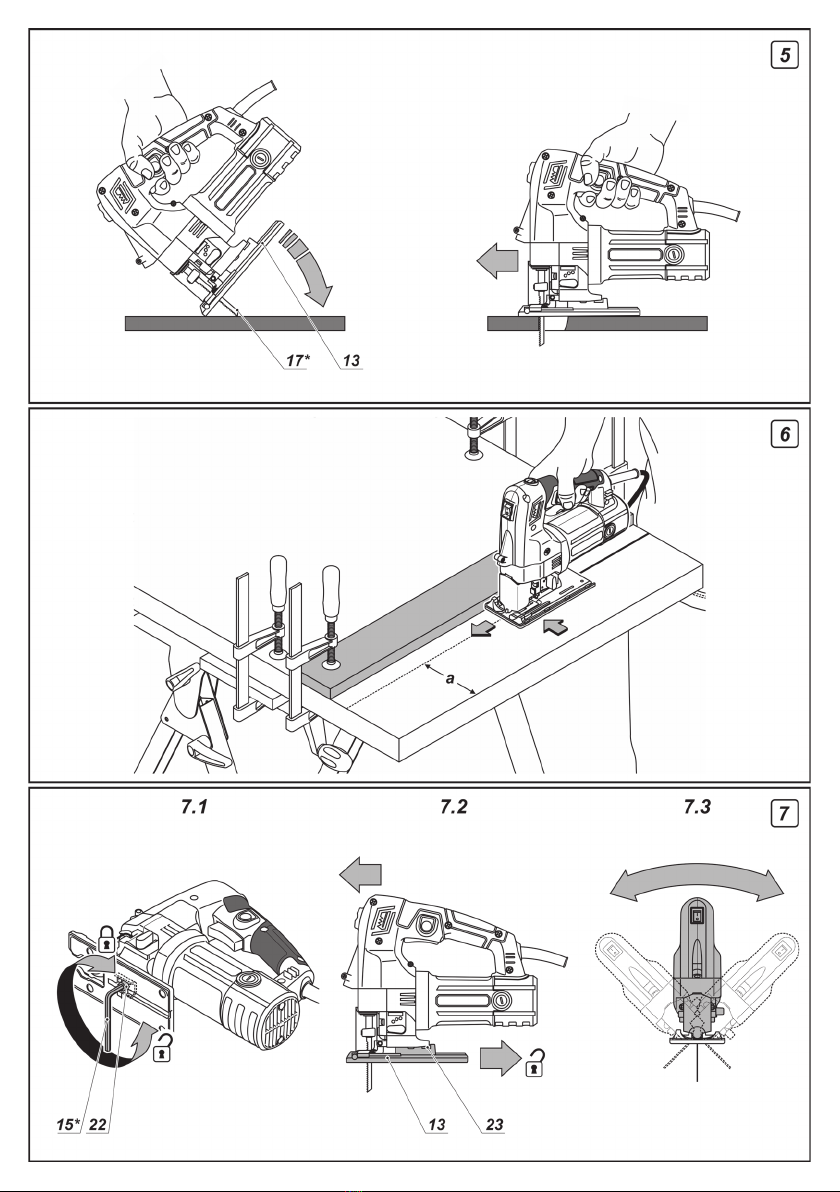

Tauchsägen (siehe Abb. 5)

Tauchsägen sollte nur dann verwendet

werden, wenn weiche Materialien wie

Holz, Gipskarton, etc, gesägt werden. Die-

se Arbeitstechnik beschleunigt das Sä-

gen von Löchern ohne vorzubohren das

Stichsägeblatt 17 schneidet alleine durch das

Blindteil. Diese Technik benötigt ein gewisses

Geschick und sollte mit kurzen Stichsägeblättern 17

durchgeführt werden.

•Positionieren Sie das Elektrowerkzeug an der vorde-

ren Kante der Basisplatte 13 (siehe Abb� 5) und schal-

ten Sie es ein� Versenken Sie das Stichsägeblatt 17

langsam in das Blindteil, indem Sie das Elektrowerk-

zeug auf das Blindteil drücken�

•Sobald das Stichsägeblatt 17 durch das Blindteil ge-

schnitten hat bringen Sie das Elektrowerkzeug wieder

in die normale Arbeitsposition und sägen Sie weiter

entlang der markierten Linie�

Paralleles Sägen (siehe Abb. 6)

Paralleles Sägen ermöglicht, entlang der vorhandenen

geraden Kante zu sägen als auch gerade Leisten mit

identischer Breite zu sägen (siehe Abb� 6)�

•Dazu eine Richtlatte an einem Werkstück befesti-

gen und den gewünschten Sägeabstand einrichten

(Abstand "a" in Abbildung 6)�

•Die Richtlatte mit Schraubzwingen befestigen und

als Anschlag verwenden�

•Für den Sägevorgang das Elektrowerkzeug an der

Richtlatte entlang bewegen und gleichzeitig die Grund-

platte 13 seitlich an die Seite des Bretts andrücken�

Einstellung des Schnittwinkels (siehe Abb. 7)

Das Design des Elektrowerkzeugs ermöglicht das

Sägen von Winkeln, indem man das Gehäuse des

Elektrowerkzeugs anwinkelt� Die Basisplatte 13 des

Elektrowerkzeugs beinhaltet eine Skala 23, die den

Winkel des Gehäuses des Elektrowerkzeugs markiert

(in 15° und(oder) 20° Schritten)� Wenn zusätzliche

Messinstrumente verwendet werden können Sie das

Gehäuse des Elektrowerkzeugs auf einen beliebigen

Winkel einstellen (innerhalb der Grenzen, die in der

Tabelle der technischen Daten angegeben sind)�

•Die Schraube 22 mit dem Inbusschlüssel 15 lösen

(siehe Abb� 7�1)�

•Verschieben sie die Basisplatte 13 vor oder zurück

(abhängig vom vorher eingestellten Winkel des Ge-

häuses) und wählen Sie den gewünschten Winkel des

Gehäuses mit Hilfe der Skala 23 oder durch Messun-

gen des zusätzlichen Messinstrumentes aus (siehe

Abb� 7�2-7�3)�

•Die Schraube 22 mit dem Inbusschlüssel 15 anzie-

hen�

•Sägen Sie wie oben beschrieben�

Elektrowerkzeug - Wartung

und vorbeugende Maßnahmen

Vor jeglichen Arbeiten am Elektrowerkzeug den

Netzstecker ziehen.

Reinigung des Elektrowerkzeuges

Die regelmäßige Reinigung Ihres Elektrowerkzeugs ist

eine unerlässliche Voraussetzung für lange Lebens-

dauer� Reinigen Sie das Elektrowerkzeug, indem Sie

Druckluft durch die Luftschlitze 12 blasen�

After-Sales Service und Anwendungsdienstleister-

Service

Unser After-Sales-Service beantwortet Ihre Fragen zur

Instandhaltung und Reparatur Ihres Produkts sowie zu

Ersatzteilen� Informationen über unsere Servicestel-

len, Teile-Diagramme und Informationen nden Sie

außerdem unter: www.dwt-pt.com�

•

Transport des

Elektrowerkzeuges

Während des Transports darf kategorische kein me-

chanischer Druck auf die Verpackung ausgeübt wer-

den�

• Beim Abladen / Auaden ist es unzulässig, irgendei-

ne Technologie zu verwenden, die auf dem Grundsatz

der befestigenden Verpackung beruht�

Umwelt-

schutz

Rohstoffrückgewinnung statt Müllent-

sorgung.

Elektrowerkzeug, Zubehör und Verpackung

zur umweltfreundlichen Entsorgung tren-

nen�

Zum sortenreinen Recycling sind Kunststoffteile ge-

kennzeichnet�

Diese Anleitung ist aus chlorfrei gefertigtem Recycling-

Papier hergestellt�

Änderungen vorbehalten.

15

English

Noise

information

Always wear ear protection if the sound

pressure exceed 85 dB(A).

Declaration of

conformity

We declare under our sole responsibility that the prod-

uct described under "Power tool specications" is in

conformity with all relevant provisions of the direc-

tives 2006/42/EC including their amendments and

complies with the following standards:

EN 62841-1:2015,

EN 62841-2-11:2016�

Certication Wu Cunzhen

manager

* - for power tools with voltage 220-230 V�

Merit Link International AG

Stabio, Switzerland, 05�03�2020

General

safety rules

WARNING - To reduce the risk of injury,

user must read instruction manual!

WARNING! Read all safety warnings, in-

structions, illustrations and specications

provided with this power tool. Failure to fol-

low the warnings and instructions may result

in electric shock, re and / or serious injury.

Save all warnings and instructions for future refer-

ence.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operat-

ed (cordless) power tool�

Power tool specications

Jigsaw STS06-65 DV

Power tool code [110-127 V ~50/60 Hz]

[220-230 V ~50/60 Hz] 748717

748687

Rated power [W] 600

Power output [W] 400

Amperage at voltage 110-127 V [A]

220-230 V [A] 5

2�7

Stroke rate at no-load [min-1]500-3000

Length of stroke of the saw blade [mm]

[inches] 26

1-1/32"

Pendulum •

Max. angularity of the body (left / right) 45°/45°

Max. cutting ability:

- wood [mm]

[inches] 65

2-9/16"

- aluminum [mm]

[inches] 20

25/32"

- steel [mm]

[inches] 10

25/64"

Weight [kg]

[lb] 2,32

5�12

Safety class

Sound pressure [dB(A)] —

Acoustic power [dB(A)] —

Weighted vibration [m/s2]—

16

English

Work area safety

•Keep work area clean and well lit. Cluttered or

dark areas invite accidents�

•Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable liq-

uids, gases or dust. Power tools create sparks which

may ignite the dust or fumes�

•Keep children and bystanders away while oper-

ating a power tool. Distractions can cause you to lose

control�

Electrical safety

•Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools. Un-

modied plugs and matching outlets will reduce risk

of electric shock�

•Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded�

•Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock�

•Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock�

•When operating a power tool outdoors, use an ex-

tension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock�

•If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD)

protected supply. Use of an RCD reduces the risk

of electric shock� NOTE! The term "residual current

device (RCD)" may be replaced by the term "ground

fault circuit interrupter (GFCI)" or "earth leakage circuit

breaker (ELCB)"�

•Warning! Never touch the exposed metal surfaces

on gearbox, shield, and so on because touching metal

surfaces will be interfered with the electromagnetic

wave, thus causing potential injury or accidents�

Personal safety

•Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools may

result in serious personal injury�

•Use personal protective equipment. Always

wear eye protection. Protective equipment such as

dust mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personal injuries�

•Prevent unintentional starting. Ensure the

switch is in the off-position before connecting to

power source and / or battery pack, picking up or

carrying the tool. Carrying power tools with your n-

ger on the switch or energising power tools that have

the switch on invites accidents�

•Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left at-

tached to a rotating part of the power tool may result in

personal injury�

•Do not overreach. Keep proper footing and bal-

ance at all times. This enables better control of the

power tool in unexpected situations�

•Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewellery or

long hair can be caught in moving parts�

•If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of dust

collection can reduce dust-related hazards�

•Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles� A careless action can cause

severe injury within a fraction of a second�

•Warning! Power tools can produces an electromag-

netic eld during operation. This eld may under some

circumstances interfere with active or passive medical

implants� To reduce the risk of serious or fatal injury,

we recommend persons with medical implants to con-

sult their physician and the medical implant manufac-

turer before operating this power tool�

Power tool use and care

•The persons with lowered psychophysical or men-

tal aptitudes as well as children can not operate the

power tool, if they are not supervised or instructed

about use of the power tool by a person responsible

for their safety�

•Do not force the power tool. Use the correct

power tool for your application� The correct power

tool will do the job better and safer at the rate for which

it was designed�

•Do not use the power tool if the switch does

not turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired�

•Disconnect the plug from the power source and /

or the battery pack from the power tool before mak-

ing any adjustments, changing accessories, or

storing power tools� Such preventive safety measures

reduce the risk of starting the power tool accidentally�

•Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrained users�

•Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any

other condition that may affect the power tool's op-

eration. If damaged, have the power tool repaired

before use. Many accidents are caused by poorly

maintained power tools�

•Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control�

•Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking

into account the working conditions and the work

to be performed. Use of the power tool for operations

different from those intended could result in a hazard-

ous situation�

•Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations�

•Note that when you operate a power tool, please

hold the auxiliary handle correctly, which is helpful

when controlling the power tool� Therefore, proper

holding can reduce the risk of accidents or injuries�

17

English

Service

•Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

is maintained�

•Follow instruction for lubricating and changing ac-

cessories�

Special

safety warnings

Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring or its own

cord. Cutting accessory contacting a "live" wire may

make exposed metal parts of the power tool "live" and

could give the operator an electric shock�

•

Safety guidelines during

power tool operation

Fix the workpiece. Use a xing device or a vice to x

the work piece for safely and steadily�

•Take necessary and proper safety measures when

harmful, ammable or explosive dust is produced in

the work� For example, dust that may cause cancer is

produced during the operation� Please use dust and

chip collecting device and wear a dust mask in the

work�

•Keep workplace tide and clean� The mixed materials

would be extremely dangerous� Light metal dust would

be combusted and explode easily�

•Do not process materials that contain asbestos� As-

bestos is cancerogenic substance�

•Put down the power tool when the saw blade is fully

stopped�

•Do not use power tool when cable is damaged� If

the power wire is damaged or broken in the work, do

not touch it and pull out the plug immediately� Using

broken wire would lead to electric shock easily�

•Keep hands away from sawing area� Hand shall not

hold the lower part of work piece� Your hand would be

cut when it touches saw blade�

•First start the power tool and then put the power tool

of the workpiece to process it� If the saw blade is stuck

in the workpiece and power tool would rebound�

•Attention: the base plate shall cling to the workpiece

during the sawing. If the saw blade is deected, it

would be broken and power tool would rebound�

•Cut off the power of power tool when work is done

and take the saw blade when the power tool is fully

stopped� The power tool wouldn't rebound in this way

and it can be put down safely�

•Use undamaged and crackles saw blade only�

Bended or dull saw blade would be broken easily and

cause rebound of power tool�

•After the power tool is shut down, do not stop the

moving saw blade by side pressure� The blade saw

would be damaged or broken and further lead to re-

bound in this way�

•Use proper detector to detect whether there is con-

cealed circuit and pipeline in the operation area and

ask the local construction organization for assistance

if necessary� In the work, if the cable is cut off, it would

cause re disaster and electric shock. Damaged gas

pipe would explode� If the water pipe is cut off, it would

cause property losses and electric shock to the opera-

tor�

•Fix the saw blade rigidly with the saw holder� Check

the xing of the saw blade regularly.

•Before cutting of wood, remove any metal objects

from the material (nails, screw nails, straps, etc�)�

•Avoid stopping an power tool motor when loaded�

•During operation watch the position of a power cable

(it should always be positioned behind the power tool)�

Do not allow it to whip around your legs or arms�

•Should power supply fail during work, immediately

turn the power tool's switch "Off" in order to avoid ac-

cidental turning of the power tool on�

•After the power tool is switched off, the saw blade

keeps moving mechanically for some time, therefore

put the power tool aside only after the saw blade is

completely immobile�

•The saw blade gets quite hot during the operation,

therefore do not touch the saw blade until it is com-

pletely cooled off�

Warning: the chemical substances con-

tained in dust generated in sanding, cut-

ting, sawing, grinding, drilling and other

construction industry activities may

result in cancer, congenital deciency or be

harmful to the fertility. The ion of some chemical

substances shall be:

•before any repair and replacement work to the

machine, the power plug must be pulled out rstly;

•the transparent two silicon oxide and other masonry

products in the wall bricks and cement; the chromium

arsenic (CCA) in wood with chemical treatment� The

harm degree of these substances shall depend on the

frequent degree of you carrying out these works� If you

want to reduce the contact with these chemical sub-

stances, please work in the place with ventilation and

you shall use the appliances with safety certicates

(such as the dust mask designed with tiny dust lter).

Symbols used in

the manual

Following symbols are used in the operation manual,

please remember their meanings� Correct interpreta-

tion of the symbols will allow correct and safe use of

the power tool�

Symbol Meaning

Jigsaw

Sections marked gray - soft

grip (with insulated surface)�

Serial number sticker:

STS �� - model;

XX - date of manufacture;

XXXXXXX - serial number�

Read all safety regulations

and instructions�

18

English

Symbol Meaning

Wear safety goggles and ear

protectors�

Wear ear protectors�

Wear a dust mask�

Disconnect the power tool

from the mains before instal-

lation or adjustment�

Movement direction�

Rotation direction�

Locked�

Unlocked�

Double insulation / protec-

tion class�

Attention� Important�

A sign certifying that the

product complies with es-

sential requirements of the

EU directives and harmo-

nized EU standards�

Useful information�

Wear protective gloves�

Pendulum motion off�

Pendulum motion, rst

stage�

Symbol Meaning

Pendulum motion, second

stage�

Pendulum motion, third

stage�

Saw blade T-shank�

Do not dispose of the power

tool in a domestic waste

container�

DWT

power tool designation

The jigsaws are used for sawing wood, plastic, alumi-

num and other types of materials (see guidelines for

the use of saw blades)� The sawing trajectory may be

both straight and curved; the option of angling the cas-

ing allows making angular cuts�

1

Power tool

components

Thumbwheel for stroke rate selection

2 Battery case cover

3 On / off switch of LED lamp

4 On / off switch

5 Lock-on button

6 Contact protector

7 Guide roller

8 Saw holder

9 Protective cover

10 LED lamp

11 Lever for pendulum stroke adjustment

12 Ventilation slots

13 Base plate

14 Plastic overlay *

15 Allen key (5 mm) *

16 Allen key (3 mm) *

17 Saw blade *

18 Case *

19 Front xing bolt

20 Side xing bolt

21 Battery (CR2032, 3V) *

22 Bolt

23 Scale

* Optional extra

Not all of the accessories illustrated or described

are included as standard delivery.

Installation and regulation

of power tool elements

Before carrying out any works on the power tool it

must be disconnected from the mains.

19

English

Do not draw up the fastening ele-

ments too tight to avoid damaging the

thread.

Installation and removal of protective cover (see

g. 1)

Fig� 1 shows protective cover 9mounting / dismounting

operations�

Installation and removal of plastic overlay (see

g. 2)

Fig� 2 shows plastic overlay 14 mounting / dismounting

operations�

The inserting / replacing of the saw blade (see

g. 1.2, 3)

As a result of the long use the saw

blade 17 may become quite hot and

the sharp cutting edges may injure the

user, therefore one must always use

protective gloves when inserting / replacing the

saw blade 17.

Attention: observe the following rules upon the in-

serting of the saw blade 17:

•the teeth of the saw blade 17 must face for-

ward;

•the claws on the stem of the saw blade 17 should

rest upon the saw holder;

•the saw blade 17 must t inside the cavity of the

guide roller 7�

•Remove protective cover 9as describe above (see

g. 1.2).

•Use Allen key 16 to loosen bolt 19 (see g. 3.1).

•Use Allen key 15 to loosen bolt 20 (see g. 3.3).

•Install or remove saw blade 17 (see g. 3.2).

•Use Allen key 16 to tighten bolt 19 (see g. 3.1).

•Use Allen key 15 to tighten bolt 20 (see g. 3.3).

Installation / replacement of the battery (see

g. 4)

•Press the lock of the cover 2and remove it (see

g. 4.1).

•Install / replace battery 21 (CR2032, 3V)� Caution:

during installation of battery 21, observe correct

polarity (see g. 4.2).

•Install cover 2(lock of the cover 2should snap)�

Initial operating

of the power tool

Always use the correct supply voltage: the power sup-

ply voltage must match the information quoted on the

power tool identication plate.

Switching the power

tool on / off

Short-term switching on / off

To switch on, press and hold on / off switch 4, to switch

off - release it�

Long-term switching on / off

Switching on:

Push on / off switch 4and lock it in the position with

lock-on button 5�

Switching off:

Push and release on / off switch 4�

Design features

of the power tool

Stroke rate selection

Using the thumbwheel for stroke rate selection 1one

may select the needed number of stroke of the saw

blade 17 (also when operating the power tool)�

•Push on / off switch 4and lock it in the position with

lock-on button 5�

•By moving the thumbwheel for stroke rate

selection 1, select the needed number of stroke of the

saw blade 17�

•1-2 (low stroke rate) - use when sawing hard and

solid materials (alloy-free steel, non-ferrous metals

and their alloys, etc�);

•3 (medium stroke rate) - use for sawing less

hard materials (plastic, plywood, particleboards,

hard wood, etc�);

•4-5 (high stroke rate) - use for sawing soft mate-

rials (soft wood, insulating materials, etc�)�

Following setting up the number of

stroke rate of the saw blade 17 it is

recommended to make a test saw cut

using a spare piece of the blank part

(made of the same material as the part to be

processed).

When operating your power tool at a low speed for a

long time, it has to be cooled down for 3 minutes� To

do it, set a maximum stroke rate and leave your power

tool to run idle�

Pendulum rate selection

Pendulum rate facilitates selecting the optimal sawing

regime (feed velocity, the appearance of the saw cut,

etc�) for the processed material�

With each downward move the saw blade 17 is driven

back from the blank part which improves the release of

the sawdust, reduces the heating up and increases the

operating life of the saw blade 17� Moreover the reduc-

tion of the feed force allows the worker to operate the

instrument without getting tired�

The degree of the pendulum strike may be changed

when operating the power tool� The lever for pendulum

stroke adjustment 11 allows setting four steps of the

pendulum stroke:

Step 0:

No pendulum action;

Step I:

Small pendulum action;

20

English

Step II:

Medium pendulum action;

Step III:

Large pendulum action�

It is recommended to consider the following rec-

ommendations when selecting the degree of the

pendulum rate:

•when the edge of the saw cut must be exact and

clean, select small pendulum rate or switch the pen-

dulum rate off;

•switch the pendulum rate off when processing thin

(sheet metal, sheet plastic, etc�) or hard materials

(alloy-free steel, non-ferrous metals, etc�);

•when sawing soft materials (soft wood, etc�) se-

lect large pendulum rate; it will increase the speed

of the operation, however the quality of the saw cut

may be reduced�

It is recommended to make a test saw

cut using a spare piece of the blank part

(made of the same material as the blank

part to be processed) after the pendulum

rate is selected.

Protection against contact with saw blade

Contact protector 6prevents accidental contact with

saw blade 17 and improves safety of work performance�

Plastic overlay

Plastic overlay 14 of the base plate 13 prevents

damage the surface of treated workpiece�

LED lamp

LED lamp 10 allows to carry out works in low light

conditions�

•Set on / off switch 3in the "ON" position to switch on

the LED lamp 10�

•Set on / off switch 3in the "OFF" position to switch

off the LED light 10�

Recommendations

on the power tool operation

Selecting the saw blade

Saw blades 17 of T-type may be used

with all of the jigsaw models.

Before starting the operation, please select the appro-

priate type of the saw blade 17 which should corre-

spond to the sawed material, sawing regime and the

quality of the edge of the saw cut� The designation of

the saw blade is printed on the package; you may also

ask the salesperson�

General guidelines for cutting

Make a test saw cut using a spare piece of

the blank part (made of the same material

as the material of the blank part) in order

to make sure that the saw blade 17, the

sawing speed and the pendulum strike have been

selected appropriately.

•Make sure that the blank part is tightly fastened and

that all of the metal pieces (nails, screw nails, etc�)

have been removed from it�

•Turn the power tool on before the saw blade 17 comes

in contact with the blank part� Do not use extra force; the

operation requires some time� Extra force will not speed

up the operating process, but it will overload the tool�

•When the teeth of the saw blade 17 are too large

for the blank part (excessive vibration, splitting and

chipping of the processed surface will serve as a sign

of the teeth being too large), turn off the power tool

immediately and replace the saw blade 17 with the ap-

propriate blade�

•If the saw blade 17 jams during the operation, turn

off the power tool immediately and try to expand the

saw cut, then carefully remove the saw blade 17 from

the saw cut�

• After the cutting is nished, rst turn the power tool

off and then remove the saw blade 17 from the saw

cut�

When cutting certain materials (like met-

als), the saw blade 17 may heat up ex-

cessively, therefore it is recommended

to use cooling or lubricating substances

which are to be applied to the point where the saw

blade 17 comes in contact with the blank part.

Plunge sawing (see g. 5)

Plunge sawing may be used only when

sawing soft materials, such as wood,

plasterboard, etc. This operating tech-

nique facilitates sawing the holes

without preliminary drilling - the saw blade 17 cuts

through the blank part on its own. This technique

requires certain skill and may be applied using

short saw blades 17.

•Position the power tool on the front edge of the base

plate 13 (see g. 5) and turn it on. Slowly plunge the

blank part with the saw blade 17 by pressing the power

tool to the blank part�

•Once the saw blade 17 cuts through the blank part

return the power tool into its normal operating position

and continue cutting along the marked line�

Parallel sawing (see g. 6)

Parallel sawing allows cut of workpiece along the exist-

ing straight edge as well as cutting straight bars of the

same width (see g. 6).

•Install a straight board to a workpiece and set the

needed sawing distance (distance "a" onto gure 6).

•Fix the board with screw clamps and use it as limit

stop�

•Perform sawing by moving power tool along the

board while pressing the side of base plate 13 to the

side of the board�

Cutting angle adjustment (see g. 7)

The design of the power tool facilitates making

angled saw cuts by angling the case of the power

DWT STS06-65 DV User manual

Popular Power Tools manuals by other brands
