Escene ES 3 Series User manual

ES/GS/WS 3xx
IP 话机快速操作指南
*
表 1 状态灯
LED 灯状态 描述
红色闪烁 对应线路有来电正在呼入
红色常亮 对应线路摘机且正在进入正常通话状态
黄绿色闪烁 对应线路通话保持
黄绿色常亮 正在通话
表 2 可编程键
LED 灯状态 描述
红色常亮 远程线路号码正忙（启用 BLF）
黄绿色常亮 远程线路号码空闲（启用 BLF）
没有亮灯 BLF 没有启用
表 3 其他处于红色状态
对应键 描述
耳麦、闭音、免提 对应功能正启用
*ES\GS\WS 其他 3xx 型号为 132X64
ES330 有 3 个 Voip 账号和线路键 .
1-1
PC 口接电脑，LAN 口接外网，只有 GSxx 话机的两个网口为千兆，EXT
接扩展台，右上接电源，右中接 RJ11 耳麦，右下接话机手柄。
WS 3XX 的 LAN 网口是禁止使用，插上有可能造成环路.
话机正面左侧 USB 接口仅提供 DC 5V 供电作用,暂无其他用途.
步骤为：按话机上的菜单键 MENU(或 OK)=> 系统设置=> 高级设置=>
输入高级设置密码（默认为空）=> 网络=>LAN 设置=>网络类型=>确
定。
有以下选项：静态 IP、拨号 PPPOE、DHCP 自动获取
选择静态 IP 后按导航键-下，看到 IP 地址设置，可对 IP 及网关等网
络信息进行设置，其中“.”请用键“*”输入，修改完后确定。
选择 PPPoE 输入账号和密码后按确定。
选择 DHCP 不用设置 IP。
* WS 3xx 周边环境如果有无线 AP，在系统设置->高级设置->WIFI 设置->
WIFI 列表，选择一个热点，在里面设置 SSID 密码.（没有密码不用设置）
按SSID=> key=>输入密码，如果无线的加密类型 Security type 不
同，可按 OK 选择.设置完之后按提交。
1-2
按话机上的菜单键 MENU（或 OK）=> 系统设置=> 高级设置=>输入高
级设置密码（默认为空=> Sip=>账号 SIP 设置 =>账号 1，之后分别
配置以下参数：启用、账号类型、账号、密码、主 SIP 域名
主 SIP 域名：输入 SIP 服务器 IP（“.”请用键*输入，注意 IP 话机
与 SIP 服务器间网络必须可达），之后选取提交，再按下 OK 键，即
可完成 SIP 账户的添加。
您可以摘机或按下耳麦键或免提键来进行一个呼叫。
直接呼叫：直接拨打号码，然后按#键或按发送软键；
重拨：按重拨键或Redial 软键以拨打最近一个拨出的号码；
从呼叫记录进行呼叫： 按菜单键，选择“呼叫记录”，再选择“未接
来电”、“已接来电”或“已拨电话”列表来选择一个号码，再按呼
叫软键进行呼叫。
在话机待机状态下，按下导航键也可快速进入呼叫记录：
导航键-左为“已接电话”，导航键-右为“已拨电话”，导航键-下
为“未接电话”， 导航键-上为“调音量”，“OK”键为确认键 ，旁边
的“C”键为取消键。
*更多的详细内容以及话机配置信息请参考本话机的用户手册。您也可以
通过访问话机的 Web 页面来进行更详细的参数配置，在浏览器中输入 IP
话机的地址，输入话机的用户名、密码（默认均为 root），即可进入了
IP 话机的网页配置界面。
广州市亿景通信技术有限公司
地址：广州市天河区东圃镇黄村路 51 号粤安工业园 C 栋 4 楼
网址：http://www.escene.cn
客户服务：400 090 5818
1-3

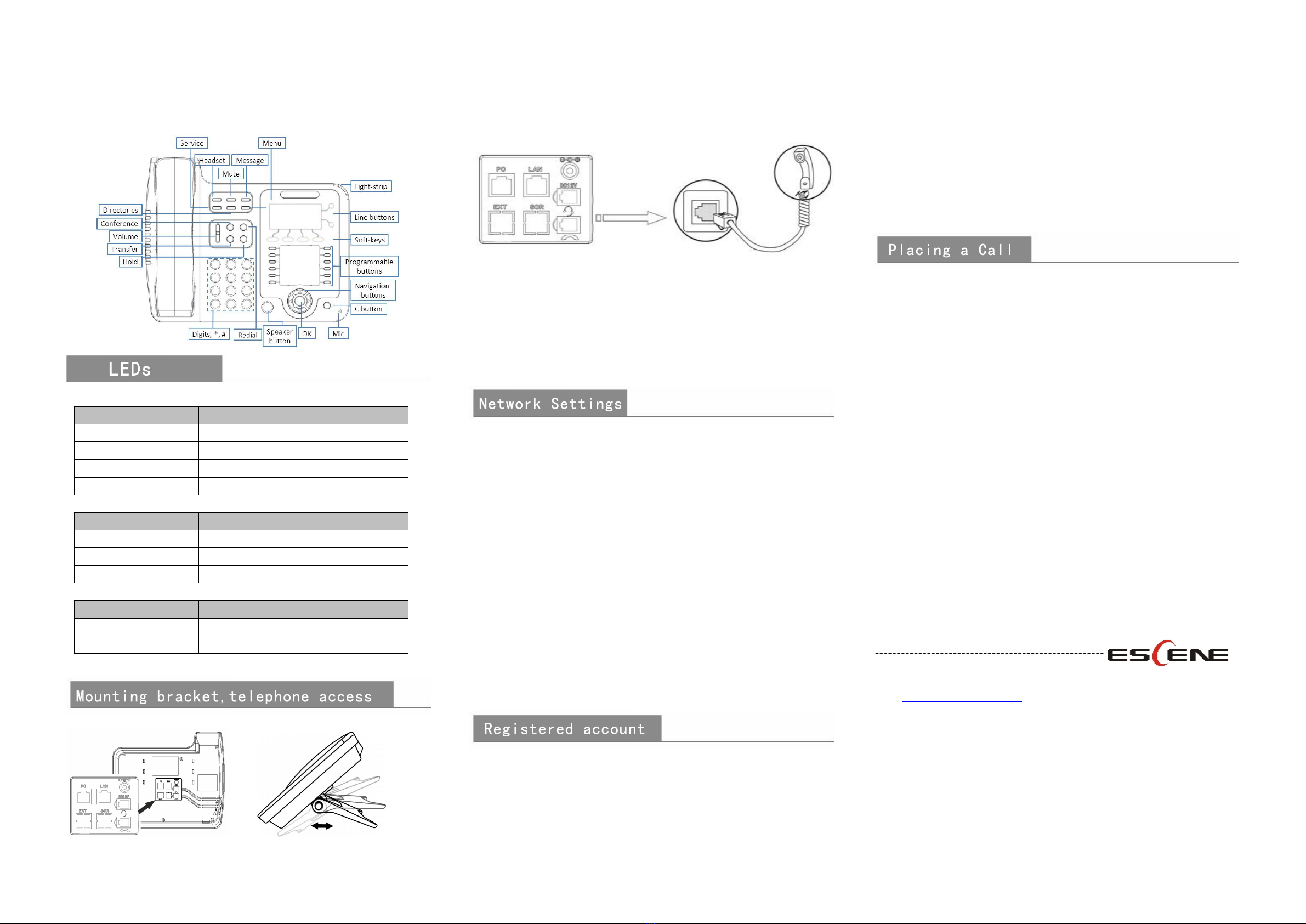

ES/GS/WS 3xx
IP Phone Quick Guide
Table 1 Light-strip
LED Status Description
Red, flashing There is an incoming call.
Red, steady Hook-off. enter a usual conversation
Yellow-green, flashing Holding call.
Yellow-green, steady Active call.
Table 2 Programmable Buttons
LED Status Description
Red, steady Remote line is busy. (BLF enable)
Yellow-green, steady Remote line is idle. (BLF enable)
Dark BLF disable.
Table 3 Others in RED
Buttons Description
Headset, Mute,
Speaker
The corresponding function is enabled.
2-1
PC port to PC, LAN port access outside the network, EXT Socket
Extension units, Upper right to power, the right of access RJ11
headset, the lower right of access a handset.
WS 3XX of the LAN Ethernet port is prohibited to use, plug this
interface may cause the loop.
The USB port in the phone of left side, only support DC 5V power
offer.
Steps: Press the menu button on the phone MENU=> System
setting=> Advanced setting=>Enter Advanced Password
(Empty by default) by pressing OK => Network => click OK
TYPE has the following options : STATIC、PPPOE、DHCP
Choose STATIC press Navigation key - to the next, see the IP
address settings, the IP and gateway settings and other related
network information, including "." Use the key "*" entry.
Select PPPoE username and password to register.
Select DHCP needn’t to setting IP.
* WS 3xx if there is wireless AP in surrounding environment, you can
choose the System setting -> WIFI setting-> hot list, choose a hot
in ,set the SSID password (no password is not set)
Specific steps: Press SSID => key => password, w if the wireless
encryption type is different,choose Security type, press OK to select.
After setting, remember to press Submit.
On the phone, press MENU button => System Setting =>
Advanced Setting=>type Advanced password (it is idle by
default) and press OK button=> SIP=> Accounts SIP =>Account
1，and then set the parameter as follow: Enable Account: Select
Enable,
2-2
Username：Type your SIP account,
User Pwd：Type your SIP password,
SIP1： Type the IP address of your SIP server (you can type “.” by “*” button，
you must confirm the connection between the phone and SIP server)，And
then select Submit changes，and press OK button to submit the changes.
You can pick up the handset or press Headset/Speaker button to place a call.
Dial directly: Dial number directly, then press # button or Send soft-key (it
will call from the first available line);
Redial: Press Redial button/soft-key to dial the latest number;
Dial from Call history: Press Menu button, select “Call history” and select
one of “Missed calls”, “Received calls” and “Dialed numbers” lists to dial
by pressing Dial soft-key.
You can open Call history in standby status of phone by pressing
corresponding Navigation-buttons, for example , Left button : “Received
Calls” list ; Right button : “Dialed Numbers” list ; Down button : “Missed
Calls” list . UP button :"tone volume" ;"OK" button to confirm the key ; next
to the "C" key for the Cancel button.
*This document introduces normal function operation of IP phones only. For
details (operation and configuration), refer to User Manual. And set details on
the web page of phone. In the browser, enter the IP phone's address, enter the
phone's user name and password (the default are root), enter the IP phone's
web configuration interface.
* ES \ DS \ WS other 3xx model 132X64
ES330 has three VoIP accounts and line keys.
ESCENE COMMUNICATION CO.,LTD.
Web: http://www.escene.cn/en
Address: Floor 4 Building C YueAn Industrial Park No.51 Huangcun Road
Tianhe District Guangzhou China
