Eschenbach laboMED User manual

Bedienungsanleitung
User Manual
Mode d‘emploi
Istruzioni d‘uso
Manual de instrucciones
Gebruiksaanwijzing
Betjeningsvejledning
Bruksanvisning
Käyttöopas
Instrukcja obsługi
Provozní návod

- 2 -
Deutsch ..........................................................................3
English............................................................................6
Français........................................................................10
Italiano..........................................................................14
Español.........................................................................17
Nederlands....................................................................21
Dansk ...........................................................................24
Svenska........................................................................28
Norsk............................................................................31
Suomi...........................................................................35
Polski............................................................................38
Česky ...........................................................................42
日本語..........................................................................46

- 3 -
Deutsch
Sie haben ein Qualitätsprodukt aus dem Hause ESCHENBACH er-
worben, das nach modernster Fertigungstechnologie in Deutschland
hergestellt wurde, ein Markenprodukt „made in Germany“.
Wir beglückwünschen Sie zu dieser Entscheidung.
labo-med ist eine Weiterentwicklung der bekannten Vorsetzlupen.
labo-med kommt dort zur Anwendung, wo präzises Arbeiten bzw.
Erkennung von kleinsten Details notwendig ist. Je nach Verwen-
dungszweck können Linsenteile mit verschiedenen Vergrößerun-
gen und unterschiedlichen Arbeitsabständen (Abstand Linse zum
Betrachtungsobjekt) eingesetzt werden.
Sicherheitshinweise
Brandgefahr!X
Linsen in optischen Geräten können bei unsachgemäßer
Handhabung oder Lagerung durch die „Brennglaswirkung“ er-
hebliche Schäden anrichten! Achten Sie darauf, dass optische
Linsen nie ohne Abdeckung in der Sonne liegen!
Blendungs- und Verletzungsgefahr!X
Sehen Sie niemals mit optischen Geräten in die Sonne oder in
andere sehr helle Lichtquellen!
Machen Sie auch andere Personen und besonders KinderX
darauf aufmerksam!
labo-med darf nicht für den Straßenverkehr benutzt werden.X
Schützen Sie labo-med vor Stoß oder Schlag und übermäßigerX
Wärme! Legen Sie labo-med nie auf Heizkörper oder in die
Sonne!

- 4 -

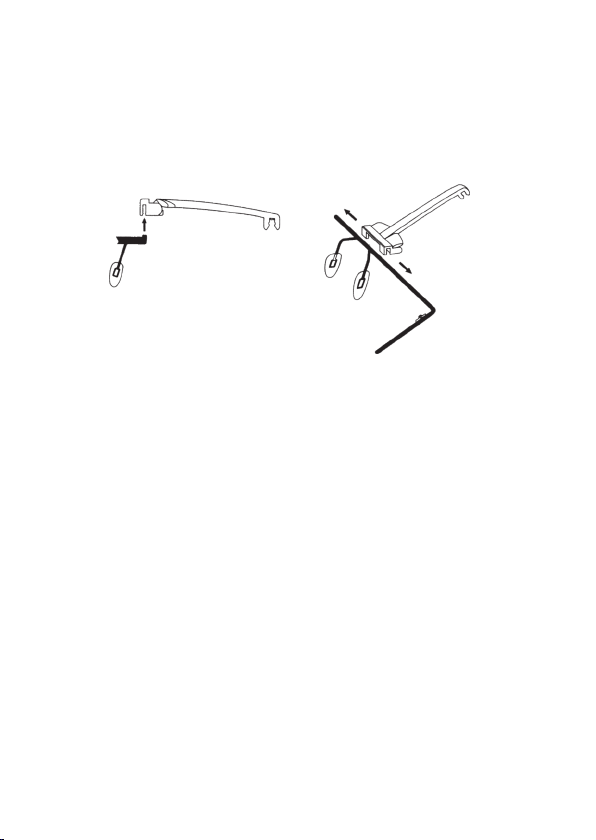

Die unterschiedlichen Linsenteile werden einfach an den Halter
geclipt, wie in Abbildung 1 angegeben.
Abbildung 1
labo-med wird komplett mit einem Linsenteil in einer Aufbewah-
rungsbox aus festem Kunststoff geliefert. In der Box sind freie
Fächer für weitere Linsenteile vorgesehen. Folgende Linsen können
Sie bei Ihrem Augenoptiker für Ihr labo-med bestellen:
Best.-Nr.: Vergrößerung Linse Arbeitsabstand
1645 1 2 x binokular ca. 250 mm
1645 2 2,5 x binokular ca. 180 mm
1645 3 3 x binokular ca. 160 mm
1645 4 4 x monokular ca. 55 mm
1645 5 1,7 x binokular ca. 400 mm
1645 7 7 x monokular ca. 32 mm
Montage der Linsen
Sofern Sie binokulare Linsenteile (rechteckige) befestigen wollen,
ziehen Sie das Linsenteil vom Halter vorsichtig ab und ersetzen es
gegen ein anderes.

- 5 -
Die Linsenteile 4x und 7x werden wegen der hohen Vergrößerung
nur monokular, d. h. mit einem Auge verwendet. Für diese Lin-
senteile müssen Sie den Linsenhalter vom Tragegestell, wie in der
Abbildung 2 angegeben abziehen und das Linsenteil austauschen.
Abbildung 2
Pflegehinweise
Alle ESCHENBACH Linsen sind aus PXM®gefertigt, einem optisch
reinen Kunststoff mit anwenderfreundlichen Eigenschaften:
• unzerbrechlich
• leichter als Glas
• optisch rein für höchste Abbildungsqualität
Die PXM®-Linsen werden in einem Spezialverfahren beschichtet,
sind kratzfest, leicht entspiegelt und mit einer dauerhaften Antistatik-
beschichtung versehen. Scheinbare Haar-Risse, die möglicherweise
am Linsenrand zu erkennen sind, beeinträchtigen nicht die optische
Abbildung. Es sind kleine Fließlinien des Materials und produktions-
bedingt.
Sollte das Linsenteil von labo-med verschmutzt sein, beachten Sie
bitte folgenden Hinweis:
Verwenden Sie zum Reinigen ein weiches Baumwoll- oder Leinentuch.

- 6 -
Bitte immer nur leicht über die Linsenfläche wischen. Bei stärkerer
Verschmutzung mit handwarmem Wasser abspülen.
Verwenden Sie zum Reinigen der Linse auf keinen Fall alkoholi-
sche bzw. organische Lösungsmittel, denn diese können die Linse
zerstören.
Gewährleistung
Wir gewähren im Rahmen der gesetzlichen Bestimmungen die
Funktion des in dieser Anleitung beschriebenen Produktes in Hinsicht
auf auftretende Mängel, die auf Fabrikationsfehler oder Materialfehler
zurückzuführen sind. Bei Schäden durch unsachgemäße Behand-
lung, auch bei Beschädigung durch Fall oder Stoß, besteht kein
Gewährleistungsanspruch. Gewährleistung nur durch Nachweis über
Kaufbeleg!
English
You have purchased a quality product made with the latest produc-
tion technology by ESCHENBACH in Germany; a brand product
„made in Germany“.
We would like to congratulate you on this decision.
labo-med is a further development of the well-known attachment
magnifiers. labo-med is used where precise work of detection of the
smallest details is required. Depending on the field of application, lens
parts of various magnifications can be fitted and different working
distances (distance lens to object) can be applied.

- 7 -
Safety information
Danger of fire!X
Lenses in optical devices can cause significant
damage by focusing light to generate heat if handled or stored
improperly. Be careful never to leave optical lenses lying in
direct sunlight!
Danger of glare and injury!X
Never look directly into the sun or other bright light sources
using optical devices!
Also inform other people and children especially of this safetyX
measure!
labo-med may not be used while driving automobiles.X
Protect your labo-med from impacts and excessive heat.X
Never lay your labo-med on a radiator or in direct sunlight.

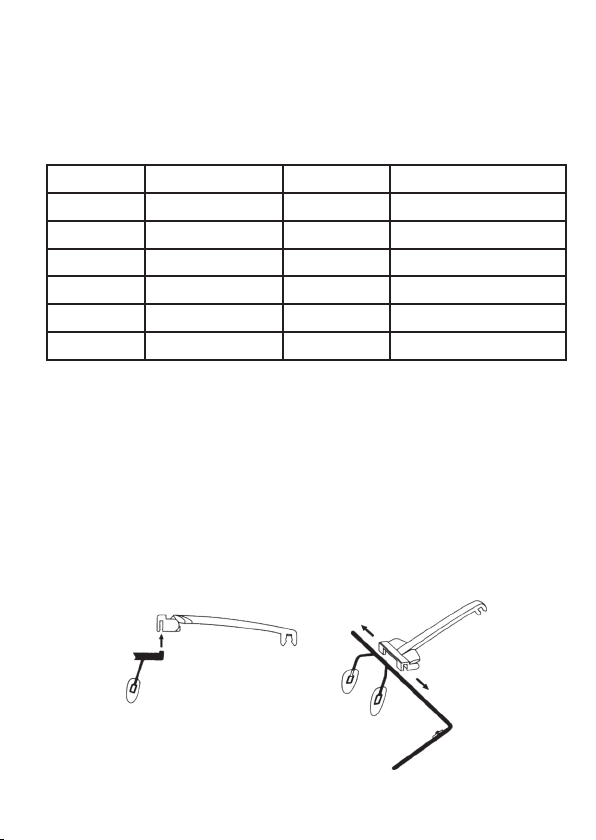

The various lens parts are simply clipped onto the holder, as shown
in illustration 1.
Illustration 1

- 8 -
labo-med is supplied complete with one lens part in a storage box
made of hard plastic. The box has several free compartments for
additional lens parts. The following lenses can be ordered from your
optician for your labo-med:
Order No. Magnification Lens Working Distance
1645 1 2 x Binokular Approx. 250 mm
1645 2 2,5 x Binokular Approx. 180 mm
1645 3 3 x Binokular Approx. 160 mm
1645 4 4 x Monokular Approx. 55 mm
1645 5 1,7 x Binokular Approx. 400 mm
1645 7 7 x Monokular Approx. 32 mm
Fitting the lenses
To fit (rectangular) binocular lens parts pull the lens element care-
fully out of the holder and replace it by another one.
Because of their great magnification, lens parts 4x and 7x are used
as monocular elements only, i. e. for a single eye.
For these lens parts the lens holder must be removed from the
mounting, as indicated in illustration 2, and the lens part exchanged.
Illustration 2

- 9 -
Instructions on Care and Maintenance
All ESCHENBACH lenses are made of PXM®, an optically pure plastic
material with a number of user-friendly properties:
• durable
• lighter than glass
• optically pure for the highest imaging quality
The PXM®lenses are coated in a special process are scratch-resist-
ant, slightly demirrored and have a permanently antistatic coating.
Apparent hairline cracks that may be detectable at the edge of the
lens do not detract from the optical image. These are small line
structures of the material that are production-related.
Should the labo-med lens part become soiled, please be sure to
observe the following:
For cleaning purposes use a soft cotton or linen cloth. Always wipe
the lens surface lightly. In case of bad soiling rinse the lens under
hand-hot water. For cleaning purposes you should on no account
use alcoholic or organic solvents as these can damage the lens.
Warranty
Within the framework of the applicable statutory provisions, we
provide a warranty for the functioning of the product described in
this manual with regard to faults arising in connection with manufac-
turing errors or material errors. In event of damage due to improper
handling, including damage from a fall or impact, no warranty claim
exists. Warranty claims are only accepted upon presentation of the
sale receipt!

- 10 -
Français
Vous venez d‘acheter un produit de qualité de la maison ESCHEN-
BACH, fabriqué en Allemagne suivant la technologie de fabrication la
plus moderne, un produit de marque «made in Germany».
Nous vous félicitons pour votre choix.
labo-med est un perfectionnement de la loupe bien connue.
labo-med est mis en application là, où un travail de précision, et
une reconnaissance des plus petits détails est nécessaire. Suivant
l‘application on peut employer des pièces de lentille avec différents
grossissements et des écarts de travail divers (écart de la lentille par
rapport à l‘objet d‘observation).
Consignes de sécurité
Risque d’incendie !X
En cas de manipulation ou d’entreposage non conforme,
les lentilles des appareils optiques peuvent provoquer des
dommages considérables en raison de «l’effet verre ardent» !
Veillez à ne jamais laisser de lentilles optiques sans recouvre-
ment au soleil !
Risque d’éblouissement et d’accident !X
En cas d’usage d’appareils optiques, ne regardez jamais vers
le soleil ou vers une autre source lumineuse !
Veillez à sensibiliser les autres personnes et en particulier lesX
enfants !
labo-med ne doit pas être utilisé en cas de conduite de véhi-X
cules motorisés.

- 11 -
Protégez le labo-med des impacts et d’une exposition à uneX
chaleur excessive ! Ne posez jamais le labo-med sur des
radiateurs ou au soleil.
Les différentes pièces de lentille sont emboîtées simplement sur le
support, comme le montre la figure 1.
Figure 1
labo-med est livré complet, avec une pièce de lentille, dans une
boîte de rangement en plastique dur. Cette boîte contient des casiers
libres pour d’autres pièces de lentilles. Vous pouvez commander les
lentilles suivantes pour votre labo-med chez votre opticien :
Réf. de cde. Grossissemnet Lentille Ecart de travail
1645 1 2 x binoculaire env. 250 mm
1645 2 2,5 x binoculaire env. 180 mm
1645 3 3 x binoculaire env. 160 mm
1645 4 4 x monoculaire env. 55 mm
1645 5 1,7 x binoculaire env. 400 mm
1645 7 7 x monoculaire env. 32 mm

- 12 -
Montage des lentilles
Si vous désirez fixer des pièces de lentilles binoculaires (rectan-
gulaires), retirez avec précaution la pièce de lentille du support et
remplacez-la par une autre.
Les pièces de lentilles 4x et 7x sont employées uniquement en mo-
noculaire, c’est-à-dire par un oeil, en raison du fort grossissement.
Pour ces pièces de lentilles, il faut retirer le soutien de la lentille du
support, comme le montre la figure 2, et échanger la pièce de lentille.
Figure 2
Conseils d’entretien
Toutes les lentilles ESCHENBACH sont fabriquées en PXM®, une
matière plastique d’optique pure ayant les caractéristiques de facilité
d’emploi suivantes :
• incassable
• plus légère que le verre
• pure du point de vue optique, avec une qualité de vision exceptionnelle
Les lentilles PXM® sont revêtues d’un procédé spécial, elles résistent
aux égratignures, sont légèrement bleutées et ont reçu un traitement
anti statique durable.

- 13 -
Les semblants de fissures visibles éventuellement sur les bords de
la lentille n’ont aucune influence défavorable sur la visibilité. Ce sont
d’infimes lignes de coulée du matériau, dues à la fabrication.
Si la lentille de labo-med devait être sale, veuillez respecter les
conseils suivants:
Pour le nettoyage employez un tissu doux en coton ou en lin. Passez
toujours légèrement sur la surface des lentilles. En cas de salisse-
ment plus fort, rincer à l’eau tiède.
N’employez en aucun cas des solvants alcooliques ou organiques
pour nettoyer les lentilles, ceux-ci pourraient les détruire.
Garantie
Dans le cadre des dispositions légales, nous garantissons le bon
fonctionnement du produit décrit dans le présent mode d’emploi en
cas de dommages qui sont imputables à des défauts de fabrication
ou des vices de matériaux. Tous dommages liés à un traitement non
conforme, notamment suite à une chute ou un choc, effacent toute
prétention à la garantie. Garantie uniquement sur présentation d’un
ticket de caisse !

- 14 -
Italiano
Avete acquistato un prodotto ESCHENBACH di primissima qualità,
realizzato in Germania con la tecnologia produttiva più moderna:
un prodotto di marca «made in Germany».
Ci complimentiamo con voi per questa scelta.
labo-med è il perfezionamento delle rinomate lenti d‘ingrandimento
ausiliare. labo-med viene utilizzato laddove sono richiesti un lavoro
di precisione e la possibilità di riconoscere i minimi dettagli. In base
all‘impiego previsto è possibile utilizzare lenti con ingrandimenti diversi
e varie distanze di lavoro (distanza lente-oggetto di osservazione).
Avvertenze di sicurezza
Pericolo d’incendio!X
Le lenti degli apparecchi ottici possono creare sostanziali
danni, se utilizzate o conservate in modo improprio, a causa
dell’effetto di “focalizzazione”! Ricordare di non lasciare le
lenti ottiche al sole senza copertura!
Pericolo di accecamento e lesioni! Non guardare mai verso ilX
sole o verso un’intensa fonte luminosa con apparecchi ottici!
Fare presente tale avvertenza anche ad altre persone eX
soprattutto ai bambini!
labo-med non dev’essere utilizzato durante la guida.X
Proteggere labo-med da colpi o urti e dal calore eccessivo!X
Non collocare mai labo-med su termosifoni o al sole.
Basta semplicemente fissare le lenti al portalente, come mostra la
figura 1.

- 15 -
Figura 1
labo-med viene fornito completo di una lente, in un contenitore in
pla-stica rigida adatto per la sua conservazione. Nel contenitore
sono previsti scomparti vuoti per altre lenti. Per il vostro labo-med
potete ordinare le seguenti lenti presso il vostro ottico:
N. ordine Ingrandimento Lente Distanza di lavoro
1645 1 2 x binoculare ca. 250 mm
1645 2 2,5 x binoculare ca. 180 mm
1645 3 3 x binoculare ca. 160 mm
1645 4 4 x monoculare ca. 55 mm
1645 5 1,7 x binoculare ca. 400 mm
1645 7 7 x monoculare ca. 32 mm
Montaggio delle lenti
Per fissare lenti binoculari (rettangolari), rimuovere con attenzione la
lente dal supporto e sostituirla.
Le lenti con ingrandimento di 4 o 7 volte, a causa del notevole
ingrandimento, vengono utilizzate solo in modo monoculare, cioè
con un occhio. Per queste lenti è necessario estrarre il portalente dal

- 16 -
telaio, come illustra la figura 2, e sostituire la lente.
Figura 2
Manutenzione
Tutte le lenti ESCHENBACH sono prodotte in PXM®, un materiale
sintetico otticamente puro con ottime caratteristiche:
• è infrangibile
• è più leggero del vetro
• è otticamente puro per un‘immagine di ottima qualità
Le lenti in PXM®vengono rivestite con un procedimento speciale,
sono antigraffio, trattate con il procedimento antiriflesso e provviste
di un rivestimento antistatico duraturo. Apparenti incrinature capillari
visibili sui bordo delle lenti non compromettono la qualità dell‘imma-
gine. Sono piccole linee del materiale dovute al processo produttivo.
Per pulire la lente del labo-med, rispettare le seguenti precauzioni:
utilizzare un panno morbido di cotone o lino. Passare il panno sulla
superficie della lente, senza esercitare forte pressione. In caso di
sporco insistente, risciacquare con acqua tiepida. Non utilizzare
mai soluzioni alcoliche od organiche che potrebbero danneggiare
la lente.

- 17 -
Garanzia
Garantiamo la funzionalità del prodotto descritto nel presente ma-
nuale di istruzioni, in relazione ai guasti riconducibili a difetti di fab-
bricazione o materie prime nell’ambito delle norme in vigore. I danni
derivanti da uso improprio o da cadute o urti non sono coperti dalla
presente garanzia. Per ottenere le prestazioni previste in garanzia è
necessario presentare una prova d’acquisto!
Español
Usted ha adquirido un producto de calidad de la empresa ES-
CHENBACH, el cual ha sido producido en Alemania según la más
moderna tecnología de procesado. Se trata de un producto de
marca «hecho en Alemania». Le felicitamos por su decisión.
labo-med es un desarrollo posterior de las conocidas lupas de
ante-posición. labo-med se aplica en aquellos lugares, donde es
preciso trabajar con o reconocer pequeños detalles. Según la apli-
cación, pueden utilizarse lentes de diferentes aumentos y diferentes
distancias de trabajo (distancia entre la lente y el objeto que es
contemplado).
Indicaciones de seguridad
¡Peligro de incendio!X
¡Las lentes de los dispositivos ópticos pueden causar daños
considerables en caso de manejo o almacenamiento inade-
cuado, debido al “efecto de vidrio ustorio“! ¡Cuide de que las
lentes ópticas no queden nunca expuestas al sol sin tapa!

- 18 -
¡Peligro de deslumbramiento y heridas! ¡No mire nunca haciaX
el sol ni ninguna otra fuente de luz potente con instrumentos
ópticos!
¡Advierta de ello también a otras personas y especialmenteX
a los niños!
labo-med no debe usarse nunca al conducir vehículos.X
¡Proteja labo-med contra sacudidas o golpes y el calor exce-X
sivo! No coloque labo-med nunca sobre radiadores ni al sol.
Las diferentes partes de las lentes se fijan sencillamente sobre el
soporte, tal y como se indica en la figura 1.
Figura 1
labo-med se suministra completo con una lente dentro de una caja
de material sintético sólido. En la caja se encuentran estanterías
libres para más lentes. Se pueden solicitar las siguientes lentes
labo-med en cualquier óptico:

- 19 -
Nº de pedido Aumentos Lente Distancia de trabajo
1645 1 2 x binocular aprox. 250 mm
1645 2 2,5 x binocular aprox. 180 mm
1645 3 3 x binocular aprox. 160 mm
1645 4 4 x monocular aprox. 55 mm
1645 5 1,7 x binocular aprox. 400 mm
1645 7 7 x monocular aprox. 32 mm
Montaje de las lentes
Si se desean fijar lentes binoculares (rectangulares), desprender
cuidadosamente la lente del soporte y cambiarla por otra.
Debido al gran número de aumentos, las lentes 4x y 7x sólo se utili-
zan de forma monocular, es decir, con un ojo solo. Para estas lentes
se tiene que extraer el soporte del bastidor sustentador, tal y como
se indica en la figura 2, y cambiarse la lente en cuestión.
Figura 2

- 20 -
Instrucciones para el cuidado de las lentes
Las lentes de ESCHENBACH están fabricadas de PXM®, un material
sintético puro con propiedades útiles:
• irrompible
• más ligero que el vidrio
• ópticamente puro para la máxima calidad de imagen
Las lentes PXM®se revisten en un proceso especial, son resistentes
a las arañazos, ligeramente antirreflectantes y provistas de una capa
antiestática permanente. Eventuales fisuras capilares que pueden
verse en el borde de la lente no inhiben la calidad de la imagen. Se
trata de pequeñas líneas de flujo del material y son debidas a la
producción.
Si la lente de labo-med estuviese sucia, sírvase tener en cuenta las
siguientes instrucciones: Utilizar para limpiarlas un paño de algodón
o de lino. Sírvase pasar el paño sólo ligeramente por encima de la
superficie de la lente. Si la lente estuviese muy sucia, debe lavarse
con agua tibia.
No utilizar para la limpieza en ningún caso disolventes alcohólicos
u orgánicos, ya que éstos pueden destruir la lente.
Garantía
Dentro del marco de las disposiciones legales, garantizamos el
funcionamiento del producto descrito en estas instrucciones res-
pecto a los defectos que puedan revelarse y que puedan imputarse
a fallos de fabricación o deficiencias en el material. Si se producen
daños por un tratamiento inadecuado, caídas o golpes, se invalidará
el derecho a la garantía. ¡Solamente se aplicará la garantía previa
presentación del justificante de compra!
