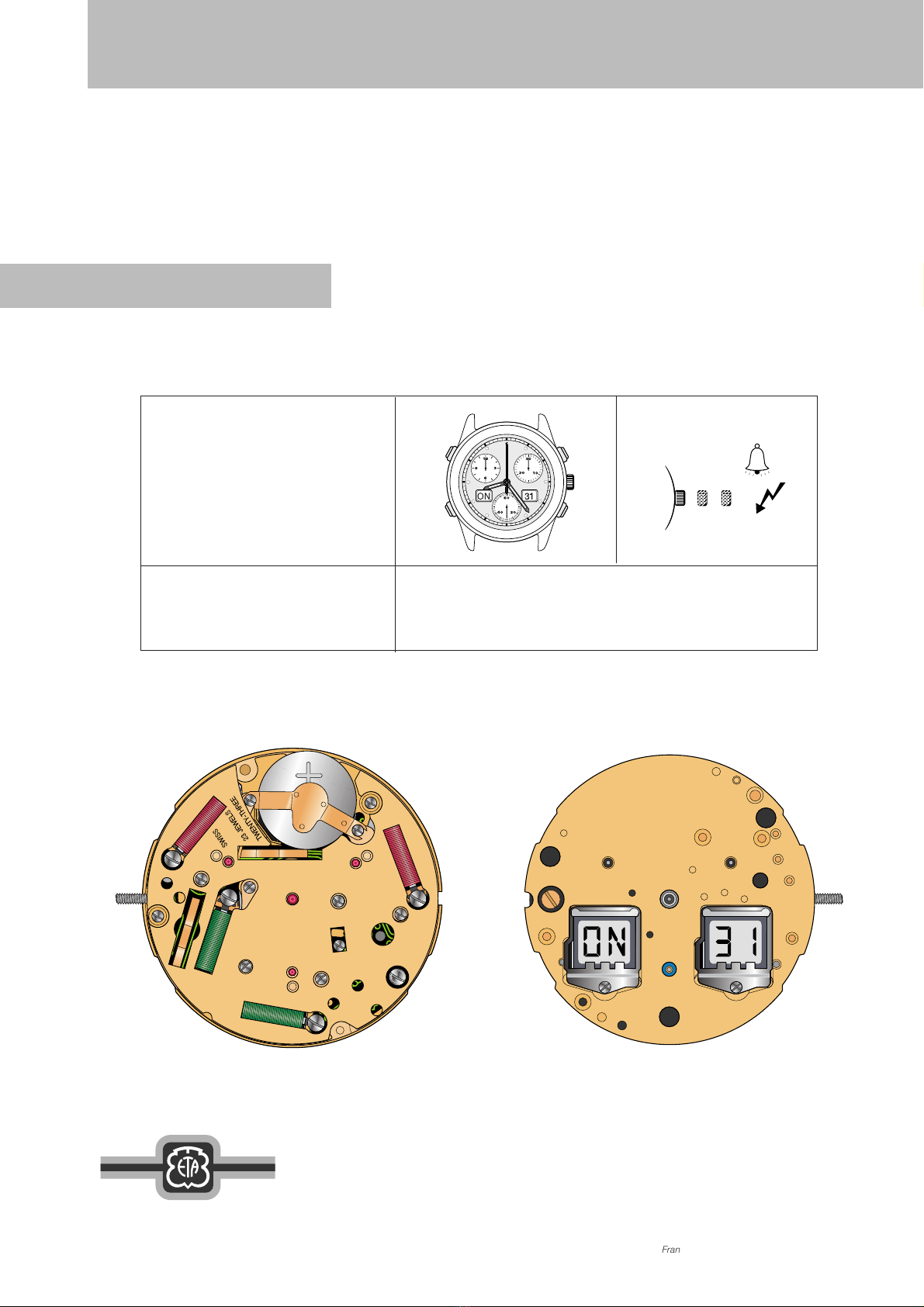

ETA 251.265
131/4 ´´´
COMMUNICATION
TECHNIQUE
TECHNISCHE
MITTEILUNG
TECHNICAL
COMMUNICATION
ETA
131/4 ´´´
Ø 30,00 mm

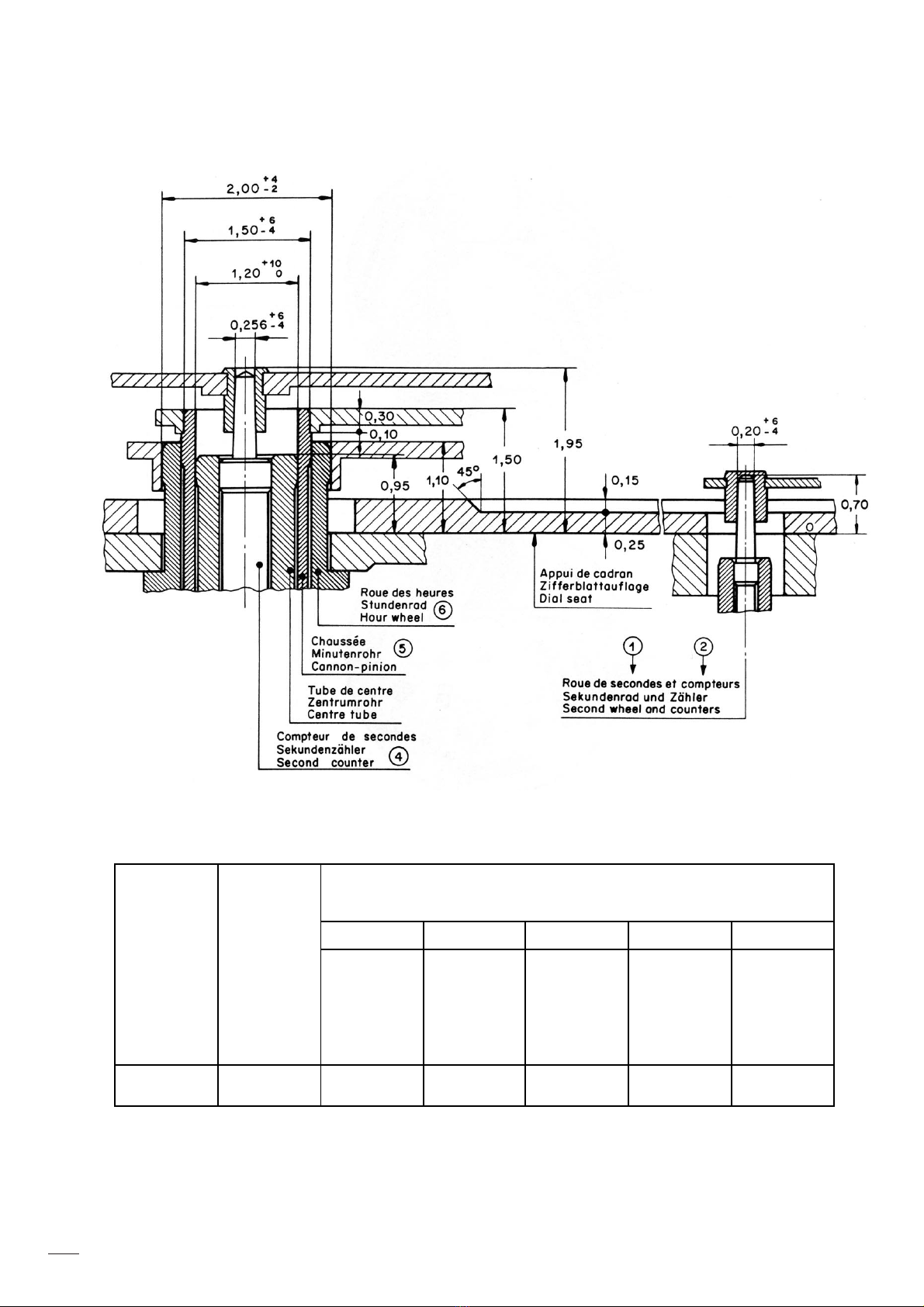

Hauteur mouvement
Höhe Uhrwerk
Height movement
5,00 mm
+
Ø 9,5
H 3,6
123

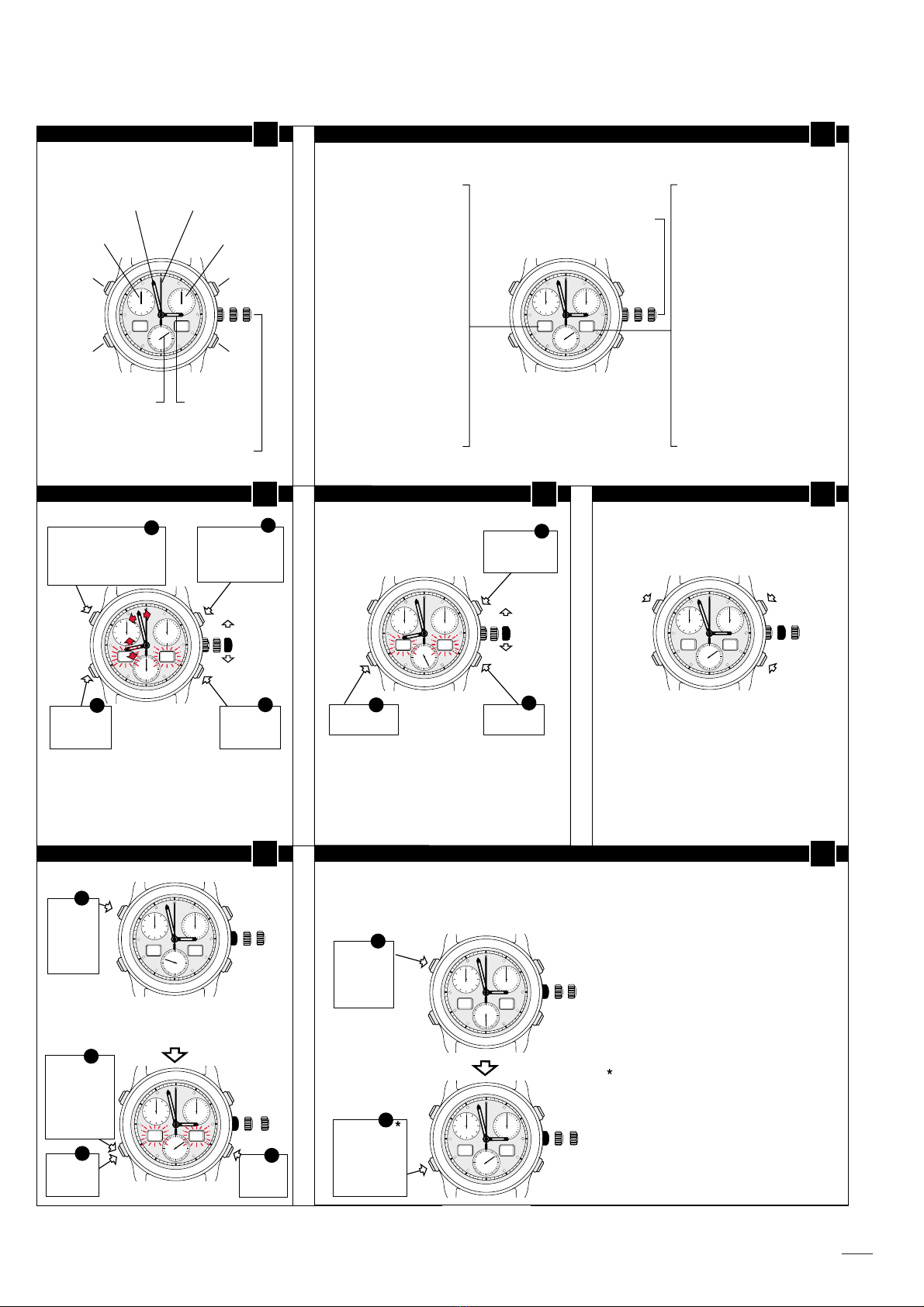

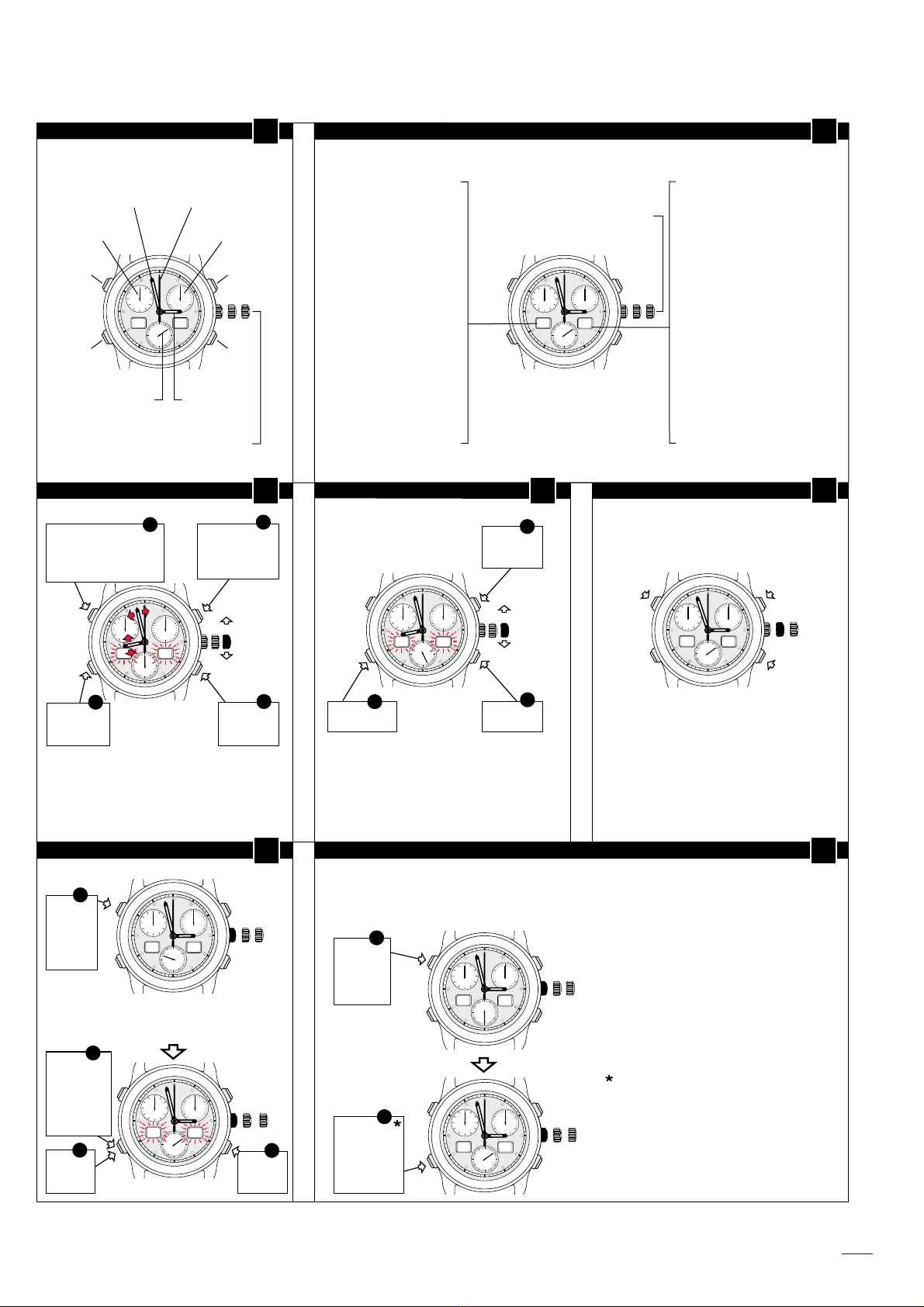

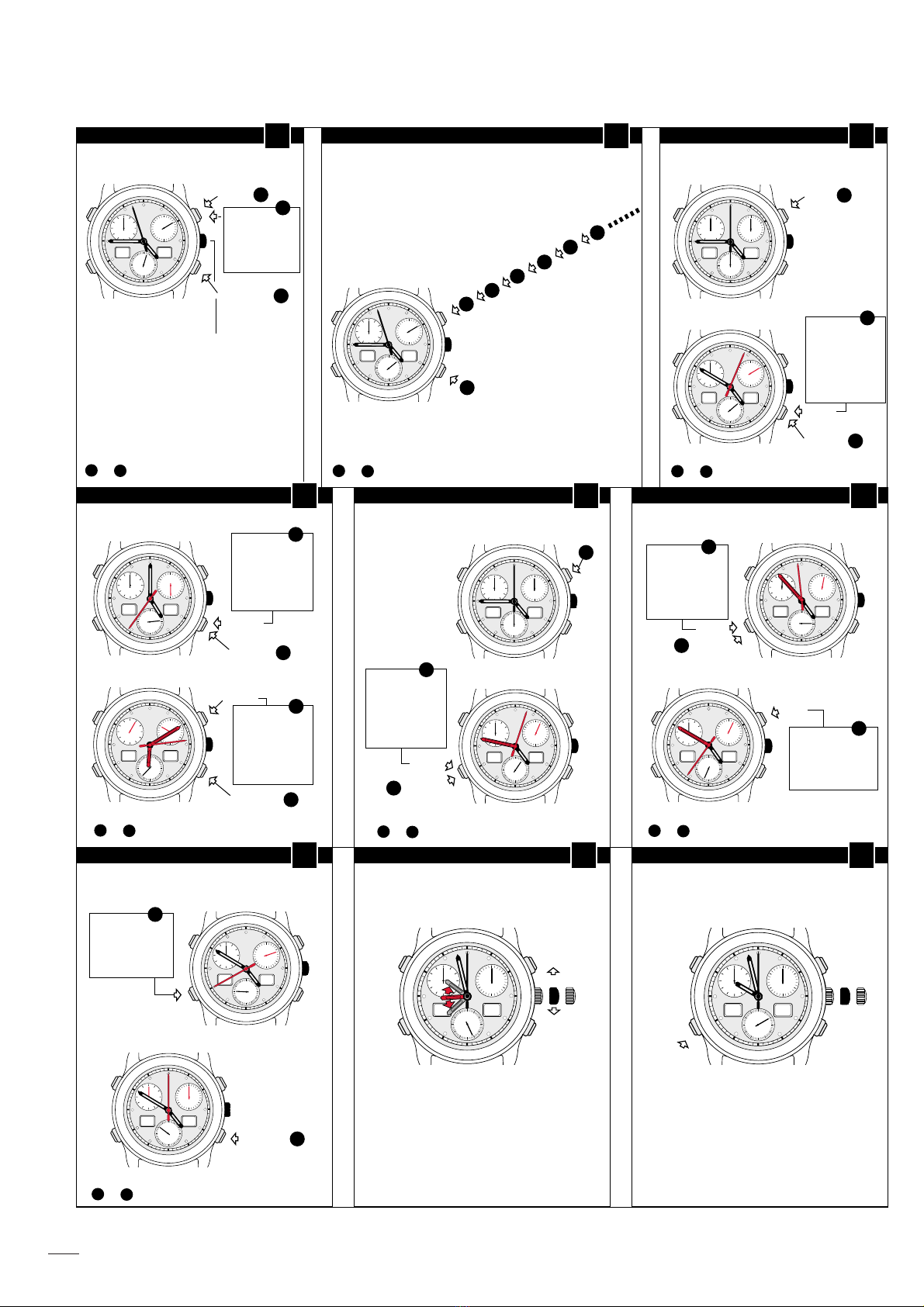

ALARM
FU HOR
ON
31
Français / Deutsch / English - 20.05.99 / STAR / 01
ETA SA Fabriques d'Ebauches
Marketing-Ventes
CH-2540 Grenchen

2
STAR / 01

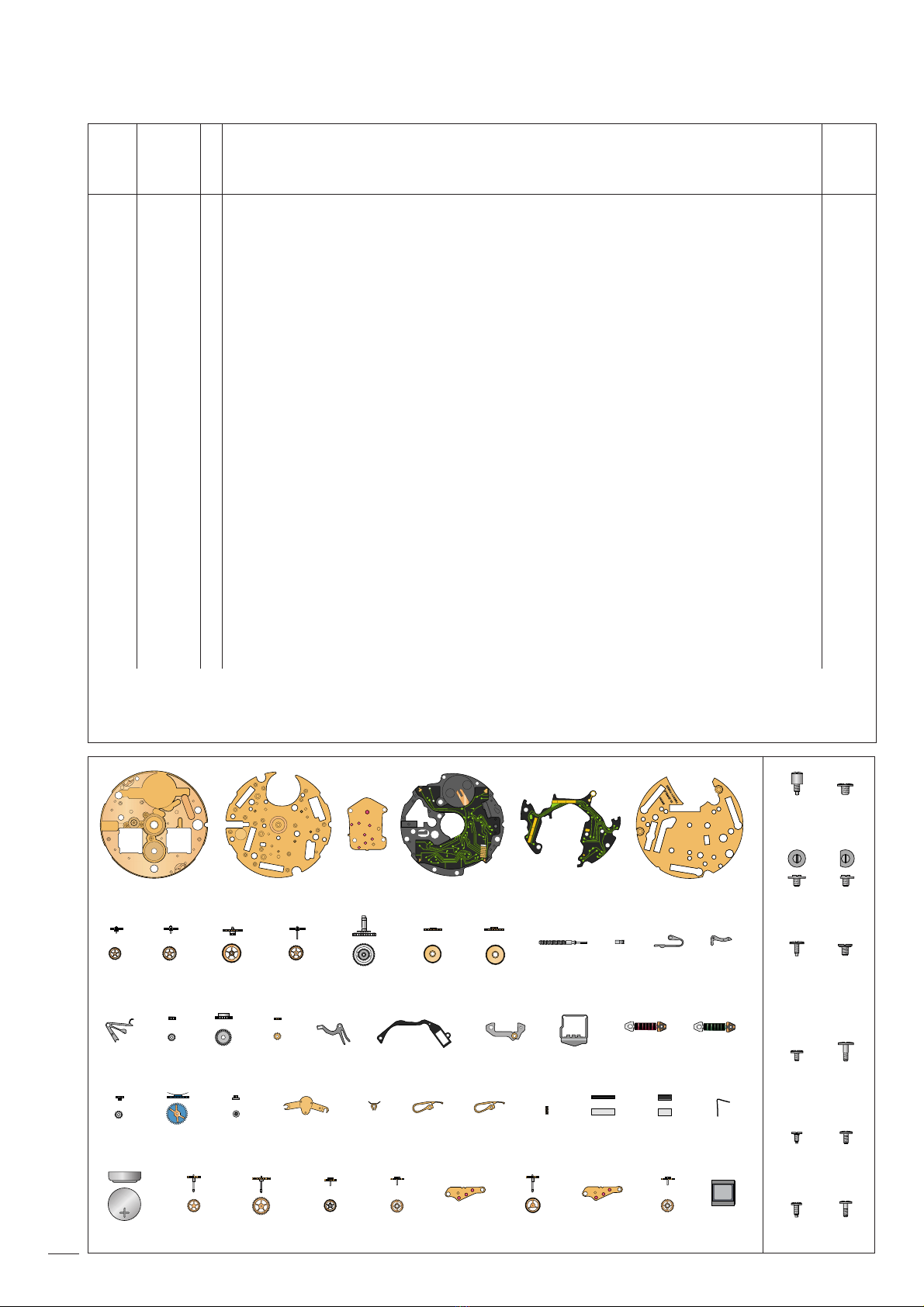

Platine
Platine supérieure, empierrée
Pont de rouage, empierré
Fixateur de cadran
Tube de centre
Tube de roue de seconde
Bride d'emboîtage
Roue intermédiaire
Roue intermédiaire supplémentaire
Roue moyenne
Roue de seconde
Chaussée avec entraîneur
Roue des heures, montée
Roue de minuterie
Tige de mise àl'heure,
Øde filetage 0,90 mm
Pignon coulant
Bascule de pignon coulant
Tirette, montée
Sautoir de tirette
Renvoi
Renvoi intermédiaire No. 1
Renvoi intermédiaire No. 2
Rivet de renvoi intermédiaire
Levier d'arrêt et interrupteur
Module électronique
Circuit imprimésupplémentaire
Entretoise de circuit
Stator
Bride de fixation du module
d'affichage
Ecran magnétique supérieur
Bobine rouge
Tenon du ressort de contact poussoir
Bobine verte
Roue intermédiaire de contact
Roue de contact
Rotor
Bride de fixation de pile
Bride +
Ressort de contact de poussoir,
à4 h et 10 h
Ressort de contact de poussoir,
à2 h et 8 h
Ressort contact compression
Vibreur
Connecteur
Connecteur de circuit imprimé
Ressort de positionnement du
module d'affichage
Pile Ø9,50 mm, H 3,60 mm
Roue compteuse de minutes,
30 min.
Roue compteuse de secondes
Tube roue compteuse de minutes
Roue entraîneuse du compteur
de secondes
Roue entraîneuse du compteur
de minutes, 30 min.
Pont de roue compteuse
de minutes, empierré
100
101
110
144
161
162
166
203
204
210
224
242
255/1
260
405
407
435
443/1
445
450
453
453/1
559
560
4000
4012
4017
4021
4033
4038
4060
4075
40601
4096
4097
4211
4400
4401
4414
44141
4418
4451
4820
4820/1
4885
4929
8020
8027
8056
8059
8062
8502
No
Nr
No
No
Nr CS
No
LISTE DES
FOURNITURES
Werkplatte
Obere Werkplatte, mit Steinen
Räderwerkbrücke, mit Steinen
Zifferblatthalter
Zentrumlagerrohr
Lagerrohr für Sekundenrad
Befestigungsplättchen
Zwischenrad
Zusatz-Zwischenrad
Kleinbodenrad
Sekundenrad
Minutenrohr mit Mitnehmer
Stundenrad, montiert
Wechselrad
Stellwelle, Gewinde-
durchmesser 0,90 mm
Kupplungstrieb
Kupplungstriebhebel
Winkelhebel, montiert
Winkelhebelraste
Zeigerstellrad
Zwischen-Zeigerstellrad Nr. 1
Zwischen-Zeigerstellrad Nr. 2
Zwischen-Zeigerstellradniet
Stopphebel und Unterbrecher
Elektronik-Baugruppe
Gedruckte Zusatzschaltung
Zwischenstück für Schaltung
Stator
Befestigungsbügel für
Zeitanzeige-Baugruppe
Magnetschirm, oberer
Spule rot
Stift für Kontaktfeder für Drücker
Spule grün
Kontaktzwischenrad
Kontaktrad
Rotor
Batteriehaltebügel
Bügel +
Kontaktfeder für Drücker,
4 Uhr und 10 Uhr
Kontaktfeder für Drücker,
2 Uhr und 8 Uhr
Verdichtungskontaktfeder
Summer
Verbinder
Verbinder für gedruckte Schaltung
Positionierungsfeder für Zeitanzeige-
Baugruppe
Batterie Ø9,50 mm, H 3,60 mm
Minuten-Zählrad, 30 min.
Zählrad für Sekunden
Lagerrohr für Minutenzählrad
Mitnehmerrad für
Sekunden-Zählrad
Mitnehmerrad für
Minuten-Zählrad, 30 Min.
Brücke für Minuten-Zählrad,
mit Steinen
BESTANDTEILE
Main plate
Upper plate, jewelled
Train wheel bridge, jewelled
Dial fastener
Centre tube
Second wheel tube
Casing clamp
Intermediate wheel
Additional intermediate wheel
Third wheel
Second wheel
Cannon pinion with driver
Hour wheel, assembled
Minute wheel
Handsetting stem,
thread diameter 0.90 mm
Sliding pinion
Yoke
Setting lever, assembled
Setting lever jumper
Setting wheel
Intermediate setting wheel No. 1
Intermediate setting wheel No. 2
Intermediate setting wheel rivet
Stop lever and switch
Electronic module
Additional printed circuit
Circuit distance piece
Stator
Display module clamp
Magnetic screen, upper
Coil red
Stud for contact spring for push-piece
Coil green
Contact intermediate wheel
Contact wheel
Rotor
Battery clamp
Bridle +
Contact spring for push-piece,
at 4 o'clock and 10 o'clock
Contact spring for push-piece,
at 2 o'clock and 8 o'clock
Compression contact spring
Buzzer
Connector
Connector for printed circuit
Positioning spring for
display module
Battery Ø9.50 mm, H 3.60 mm
Minute counting wheel, 30 min.
Counting wheel for seconds
Minute counting wheel tube
Driving wheel for second
counting wheel
Driving wheel for minute
counting wheel, 30 min.
Minute counting wheel bridge,
jewelled
LIST OF MATERIALS
251.265
251.265
251.265
251.252
251.265
251.265
251.252
251.252
251.252
251.252
251.265
251.265
251.252
251.252
251.252
251.265
251.252
251.265
251.252
251.265
251.265
251.252
251.252
251.252
251.265
251.265
251.265
251.252
251.252
251.265
251.252
251.252
251.265
251.265
251.252
251.265
251.252
251.252
251.252
251.265
958.335
251.265
251.265
251.252
251.252
251.265
251.265
251.265
251.252
251.252
251.252
10.020
10.021.07
10.048.07
10.300
80.400
80.405
93.030
30.012
30.031
30.025
30.027
31.083
31.046.06
31.041
51.020.21
31.121
51.050
51.080.06
51.090
31.100
31.101
31.101.18
81.255.00
56.071
10.513
20.552
80.204
20.582
53.100
20.284
20.590
80.367
33.040
33.041
20.580
51.600
20.761
61.530
61.530.18
68.500.00
14.601
56.520
56.520.18
66.105
20.570
35.012
35.011
85.441
35.016
35.013
15.042.07
Cal.
Kal.
Cal.
Calibre – Kaliber – Caliber 251.265
4)
2x
2x
4)
5)
4x
2x
2x
4x
2x
4x
2x
2x
2x
2x

STAR / 01
3
4)
5)
1)
3)
3)
1)
1)
+
Ø 9,5
H 3,6
44014211
4096 4400 4820
4060
1
(2X)
4060
(2X)
453
242
100 101 4000 4012
4414
1
4414 4418
210203
110
204 224 255/1 260
560 4017
405
4021 4033
407
4038
4820/1 4885
435 443/1
445 450
4097
453/1 54012
5101
2
5102
5166
54060
54017
5110
58502
58620
54012
1
5445
54033
5101
1
5101
54038
8020 80274929 8059 8062 86208502 8600 94478630/1
Fournitures identiques 1) 5110 (4x) 3) 5445 (1x) 4) 162 5) 8502
Identische Teile 58502 (2x) 54033 (2x) 8056 8620
Identical parts 58620 (2x) 8608
Roue compteuse d'heures
Tube de roue compteuse d'heures
Pont de roue compteuse
d'heures, empierré
Roue entraîneuse du compteur
d'heures
Module d'affichage
Vis de fixage, tête ronde
Vis de platine supérieure
Vis de fixage spéciale
Vis de fixage, tête coupée
Vis de pont de rouage
Vis de bride d'emboîtage
Vis de sautoir de tirette
Vis de circuit imprimé
Vis de circuit imprimé
supplémentaire
Vis d'entretoise de circuit
Vis de bride de fixation du
module d'affichage
Vis d'écran magnétique supérieur
Vis de bobine
Vis de pont de roue compteuse
de minutes
Vis de pont de roue compteuse
d'heures
8600
8608
8620
8630/1
9447
5101
51011
51012
5102
5110
5166
5445
54012
540121
54017
54033
54.038
54060
58502
58620
No
Nr
No
No
Nr CS
No
LISTE DES
FOURNITURES
Stunden-Zählrad
Lagerrohr für Stunden-Zählrad
Brücke für Stunden-Zählrad,
mit Steinen
Mitnehmerrad für
Stunden-Zähler
Zeitanzeige-Baugruppe
Schraube für Werkbefestigung,
runder Kopf
Schraube für obere Werkplatte
Schraube für Spezial-Werkbefestigung
Schraube für Werkbefestigung,
geschnittener Kopf
Schraube für Räderwerkbrücke
Schraube für Befestigungs-
plättchen
Schraube für Winkelhebelraste
Schraube für gedruckte Schaltung
Schraube für gedruckte
Zusatzschaltung
Schraube für Schaltung-
Zwischenstück
Schraube für Befestigungsbügel
für Zeitanzeige-Baugruppe
Schraube für oberen Magnetschirm
Schraube für Spule
Schraube für Minuten-
Zählradbrücke
Schraube für Stunden-
Zählradbrücke
BESTANDTEILE
Hour counting wheel
Hour counting wheel tube
Hour counting wheel bridge,
jewelled
Hour counter driving wheel
Display module
Screw for casing, round head
Screw for upper plate
Screw for special case fixation
Screw for casing, cut head
Screw for train wheel bridge
Screw for casing clamp
Screw for setting lever jumper
Screw for printed circuit
Screw for additional printed
circuit
Screw for circuit distance piece
Screw for display module clamp
Screw for upper magnetic screen
Screw for coil
Screw for minute counting
wheel bridge
Screw for hour counting
wheel bridge
LIST OF MATERIALS
251.265
251.265
251.252
251.252
251.265
251.252
251.252
251.252
251.252
251.252
251.252
251.265
255.xxx
251.252
251.265
251.252
251.252
251.252
35.030
85.440
15.044.07
35.031
10.014
10.021.01
10.020.01
10.020.02
10.048.01
93.030.01
51.091.01
80.204.01
53.100.01
3.111.01
20.590.01
15.042.01
15.044.01
Cal.
Kal.
Cal.
2x
2x
3x
2x
2x
4x
2x
1x
5x
1x
1x
2x
2x
4x
2x
2x
Calibre – Kaliber – Caliber 251.265

4
STAR / 01

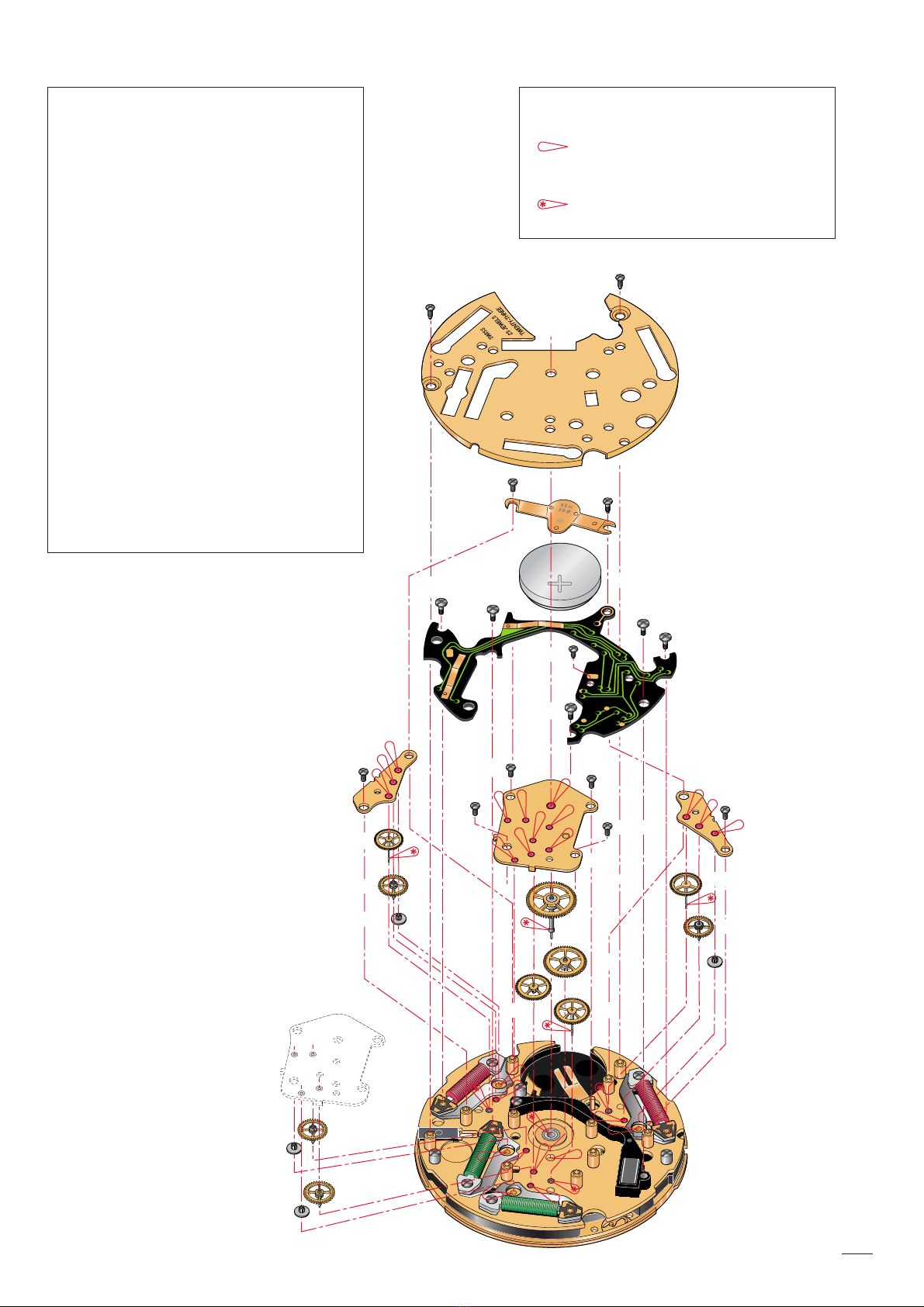

Montage de la mise à l'heure
et du module électronique
(Liste des fournitures par ordre d'assemblage)
Zusammensetzen der Zeigerstellung
und der Elektronik-Baugruppe
(Bestandteilliste in Montagereihenfolge)
Assembling of the hand-setting
and the electronic module
(Parts listed in order of assembly)
100 242
435 4097
443/1 4000
450 4414 (2x)
453 44141(2x)
445 4075 (4x)
5445 (1x) 407
4096 405
255/1 560
260 4401
Lubrification – Schmierung – Lubrication
Huile épaisse à viscosité
élevée ou graisse
Dickflüssiges, druckfestes Moebius D5
Öl oder Fett
Thick, pressure-resistant
oil or grease
Graisse
Fett Jismaa 124
Grease Moebius 9501
Graisse
Fett Moebius 8201
Grease Molycote DX
4401
560
4075
4414
1
4075
4075
4414
1
405 407
4075
242
4097
260
255/1
100
453
4096
5445
445
443/1
435
450
4414
4414
4000
453/1

STAR / 01
5
Montage du circuit électronique et
des moteurs
(Liste des fournitures par ordre d'assemblage)
Zusammensetzen der Elektronik-Baugruppe
und der Motoren
(Bestandteilliste in Montagereihenfolge)
Assembling of the electronic module
and the motors
(Parts listed in order of assembly)
4000 40601(2x)
4418 (2x) 54060 (4x)
101 4017
51011(3x) 54017 (1x)
4021 (4x) 4820/1
4060 (2x)
54060
54060
54017
54060
54060
4060
1
4060
1
4060
4017
101
4000
4418
4418
5101
1
5101
1
5101
1
4820/1
4060
4021
4021
4021
4021
