Far Tools DPC 35E Use and care manual

111212-3-H-20210303 ©FAR GROUP EUROPE
Professional Machine
DPC 35E
www.fartools.com
FR
EN
DE
ES
IT
PT
NL
EL
PL
FI
SV
BU
DA
RO
RU
TU
CS
SK
HE
AR
HU
SL
ET
LV
LT
HR
Perceuse colonne (Notice originale)
Drill press (Original manual translation)
Saulenbohrmaschine (Übersetzung aus dem Original-Anleitung)
Taladro a columna (Traduccion del manual de instrucciones originale)
Trapano a colonna (Traduzione dell’avvertenza originale)
Furador a colonna (Tradução do livro de instruções original)
Kolomboormachine (Vertaling van de originele instructies)
     (Μετάφραση από τις πρωτότυπες οδηγίες)
Wiertaka warstatowa (Tłumaczenie z oryginalnej instrukcji)
Pylvasporakone (Käännös alkuperäisestä ohjeet)
Pelarborrmaskin (Översättning från originalinstruktioner)
Стационарна бормашина (Превод на оригиналната инструкция)
Søjleboremaskine (Oversættelse fra oprindelige brugsanvisning)
Maşină de găurit fixă (Traducere din instrucțiunile originale)
Колонковое сверло (Перевод с оригинальной инструкции)
Sütunlu matkap (Orijinal talimatlar çeviri)
Sloupová vrtačka (Překlad z originálního návodu)
Stĺpová vŕtačka (Preklad z originálneho návodu)
רזייל תידומע החדקמ (תרגום מהוראות מקוריות)
ةيرزيال ةيدومع بقث ةلآ (الترجمة من التعليمات الأصلية)
Oszlopos fúrógép (Fordítás az eredeti utasítások)
Stebrni vrtalnik (Prevod iz izvirnih navodil)
Seisupuur (Tõlge originaal juhiseid)
Gręžimo staklių stulpelis (Tulkojumā no instrukcijas oriģinālvalodā)
Caurumu prese (Vertimas iš originalių instrukcijas)
Stup bušilice (Prijevod prema originalne upute)
www
PDF
111212-3-Manual-H.indd 1111212-3-Manual-H.indd 1 21/10/2021 11:4121/10/2021 11:41

FIG. A
01
10
09
13
11
02
05
03
04
06
07
111212-3-Manual-H.indd 2111212-3-Manual-H.indd 2 21/10/2021 11:4121/10/2021 11:41

FIG. C
02
x 4
x 2
03
B
A
D
G
H
I
K
F
P
E
C
L
N
O
Q
06
n° 5
111212-3-Manual-H.indd 3111212-3-Manual-H.indd 3 21/10/2021 11:4121/10/2021 11:41

01
02
FIG. D
C
G
Visser la colonne (F) sur sa base (4 Vis). Enlever la bague (G) de la crémaillère (E) de la colonne (F) avec une clé hexagonale 3
mm (Incluse) Placer le support (P) sur l’engrenage
Schroef de kolom (F) op de basis (4 schroeven). Reset de ring (G) van het rek (E) van de kolom (F) met een 3 mm inbussleutel
(BTW) Plaats het medium (P) op de tandwielkast
Tornillo de la columna (F) en la base (4 tornillos). Reiniciar el anillo (G) de la cremallera (E) de la columna (C) con un 3 mm llave
hexagonal (IVA) Coloque el medio (P) en el engranaje
Parafuso da coluna (F) sobre a base (4 parafusos). Redefinir o anel (G) da cremalheira (E) da coluna (F) com de 3 mm a chave
sextavada (IVA) Coloque o meio (P) sobre a engrenagem
Avvitare la colonna (F) sulla base (4 viti). Resettare l’anello (G) del cestello (E) della colonna (F) con una chiave esagonale 3 mm
(IVA esclusa) Posizionare il supporto (P) sull’ingranaggio
Screw the column (F) on the base (4 screws). Reset the ring (G) of the rack (E) of the column (F) with a 3 mm hexagonal wrench
(VAT) Place the medium (P) on the gear
Insérer la crémaillère (E) dans le flasque
de la colonne et glisser les pièces dans la colonne
simultanément. Le petit rebord de la crémaillère est
positionné entre la colonne et la bride. La partie
supérieure de la crémaillère est positionnée de façon
similaire entre la colonne et la bague
Plaats het rek in de flens van de kolom en de glijs-
tukken in de kolom tegelijk. De smalle flens van het
rek is gepositioneerd tussen de mast en de flens. Het
bovenste gedeelte van het rek is gepositioneerd tussen
de kolom en soortgelijke ring
Introduzca la rejilla en la brida de la columna y las pie-
zas de deslizamiento en la columna simultáneamente.
La pequeña brida del bastidor está situado entre la
columna y la brida. La parte superior del bastidor está
situado entre la columna y el anillo similar
Inserir o suporte no rebordo da coluna e as peças de
deslizamento da coluna simultaneamente. O pequeno
rebordo da prateleira está posicionado entre a coluna
e a flange. A parte superior da prateleira está posicio-
nado entre a coluna e um anel semelhante
Inserire la cremagliera nella flangia della colonna e le
parti di scorrimento nella colonna simultaneamente.
La piccola flangia del rack è posizionato tra la colonna
e la flangia. La parte superiore della cremagliera è
posizionato tra la colonna e anello simile
Insert the rack in the flange of the column and the
slide pieces in the column simultaneously. The small
flange of the rack is positioned between the column
and the flange. The upper part of the rack is positio-
ned between the column and similar ring
E
P
F
C
G
x 4
I
II
111212-3-Manual-H.indd 4111212-3-Manual-H.indd 4 21/10/2021 11:4121/10/2021 11:41

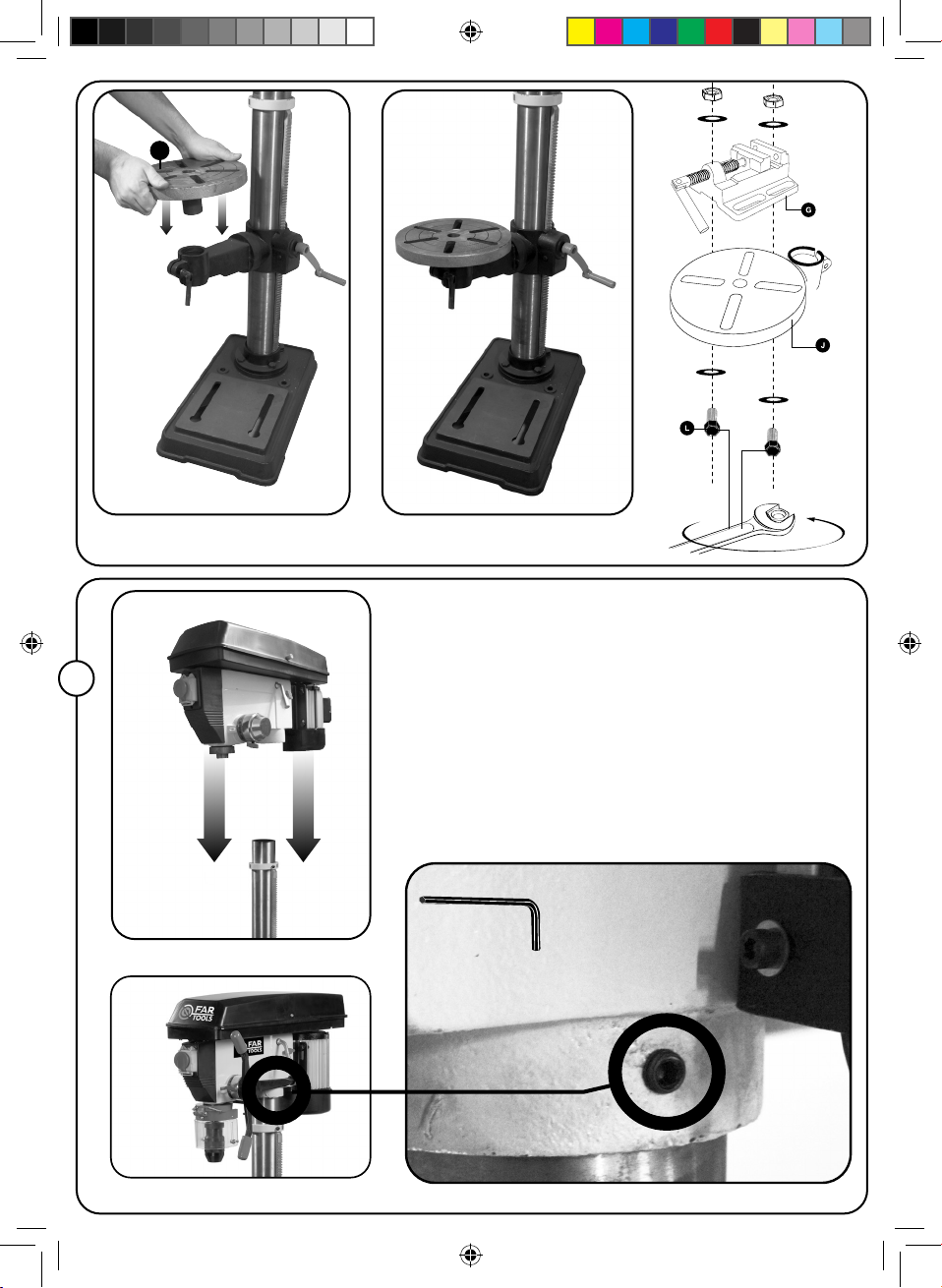

03
02
111212-3-Manual-H.indd 5111212-3-Manual-H.indd 5 21/10/2021 11:4121/10/2021 11:41

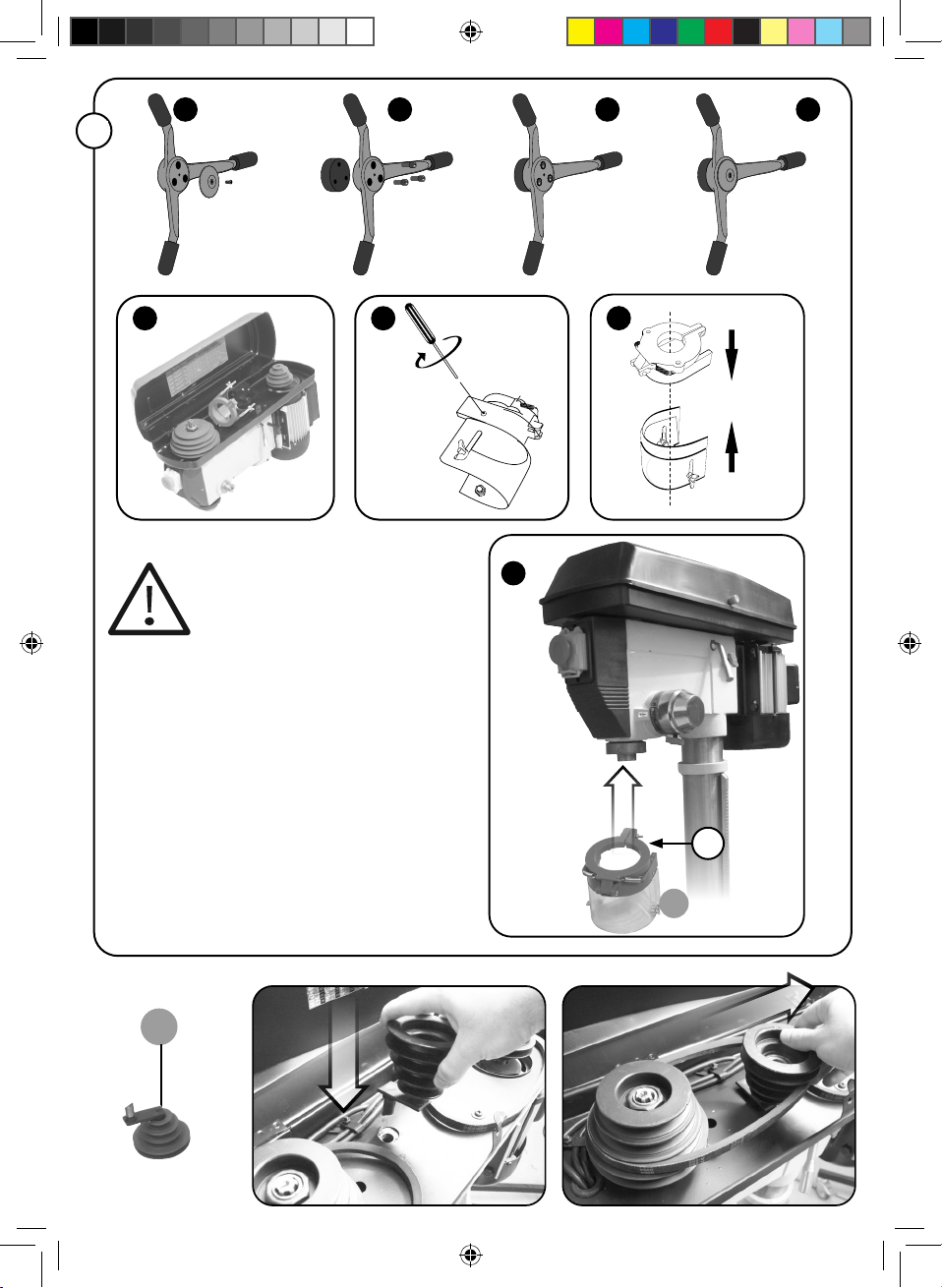

03
Serrer le carter (B) sur l’axe de la broche à l’aide de la vis
cruciforme (a) située sur le coté
Draai de behuizing aan de as van de spil met de kruiskops-
chroef (a) aan de zijkant
Apriete la caja en el eje del eje con el tornillo Phillips (a) en la
parte
Apertar o invólucro sobre o eixo de rotação da árvore com o
parafuso Phillips (a) no lado
Serrare l’alloggiamento sull’asse del mandrino con la vite
Phillips (a) sul lato
Tighten the housing on the axis of the spindle with the Phillips
screw (a) on the side
Fixer le carter de protection AVANT le mandrin
Bevestig de bewaker VOORDAT boorkop
Fije el protector ANTES mandril
Anexe o guarda ANTES chuck
Montare la guardia PRIMA mandrino
Attach the guard BEFORE chuck
1
1 2 3 4
32
4
B
(a)
L
111212-3-Manual-H.indd 6111212-3-Manual-H.indd 6 21/10/2021 11:4121/10/2021 11:41

Contact de sécurité : La perceuse ne démarre pas si le capot supérieur est ouvert
Veiligheid contact: De boor niet starten als de bovenklep open
Contacto de seguridad: El taladro no se inicia si la cubierta superior está abierta
Contato Segurança: A broca não começar se a tampa superior está aberta
Contatto di sicurezza: Il trapano non si avvia se il coperchio superiore è aperto
Safety contact: The drill does not start if the top cover is open
*
*
*
03
111212-3-Manual-H.indd 7111212-3-Manual-H.indd 7 21/10/2021 11:4121/10/2021 11:41

FIG. E
01
2 X AAA (LR03) 1,5 V
04
05
111212-3-Manual-H.indd 8111212-3-Manual-H.indd 8 21/10/2021 11:4121/10/2021 11:41

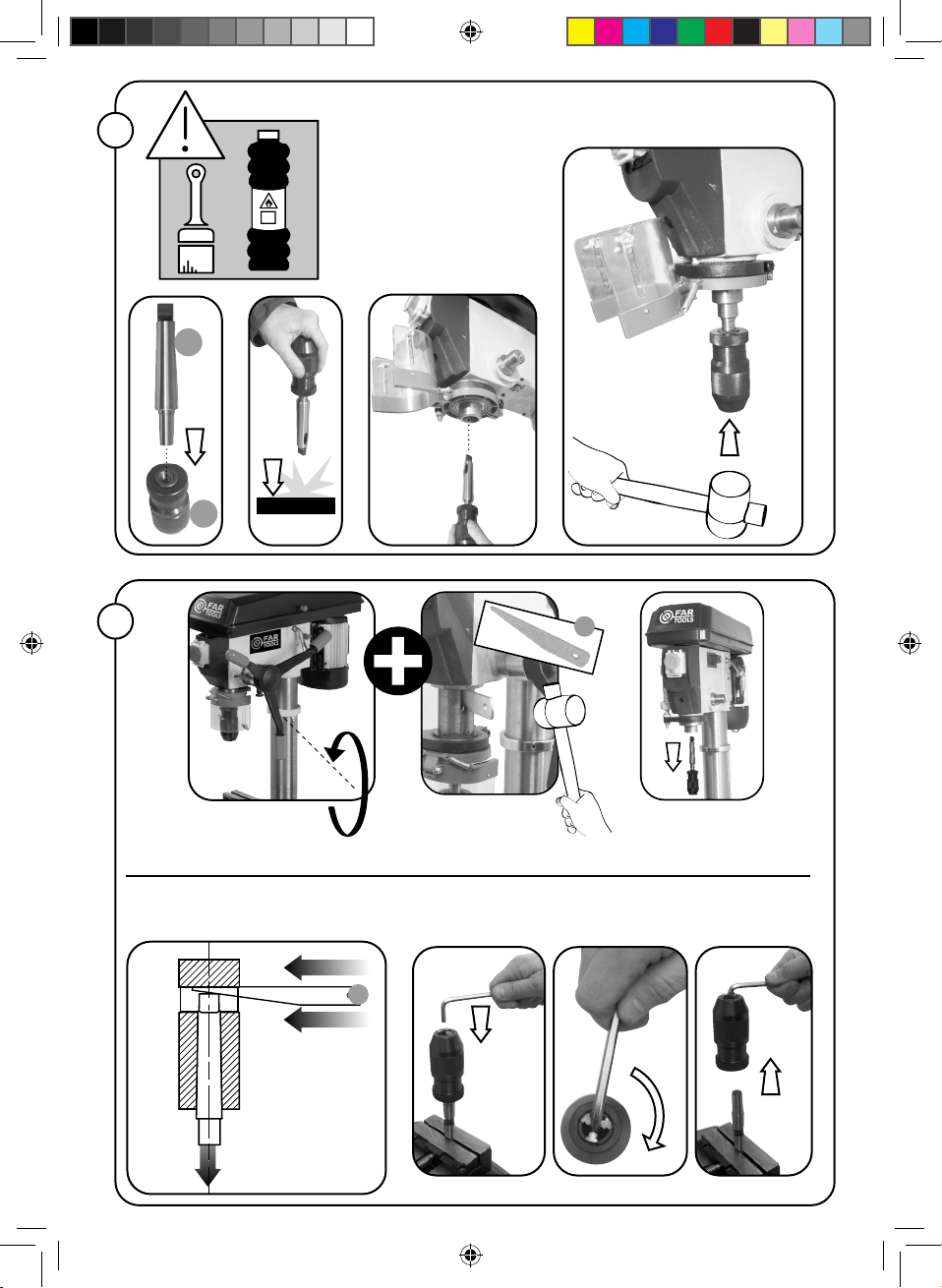

02
Q
Q
15 / 20 cm
x
02
D
N
Dégraisser
Ontvet
desengrasar
desengraxar
sgrassare
Degrease
111212-3-Manual-H.indd 9111212-3-Manual-H.indd 9 21/10/2021 11:4121/10/2021 11:41

03
40°
40°
Pos (a)
40°
Pos (b)
Pos (c)
K
111212-3-Manual-H.indd 10111212-3-Manual-H.indd 10 21/10/2021 11:4121/10/2021 11:41

04
30 mm
20
30
60
1
30 mm
20
30
60
2
111212-3-Manual-H.indd 11111212-3-Manual-H.indd 11 21/10/2021 11:4121/10/2021 11:41

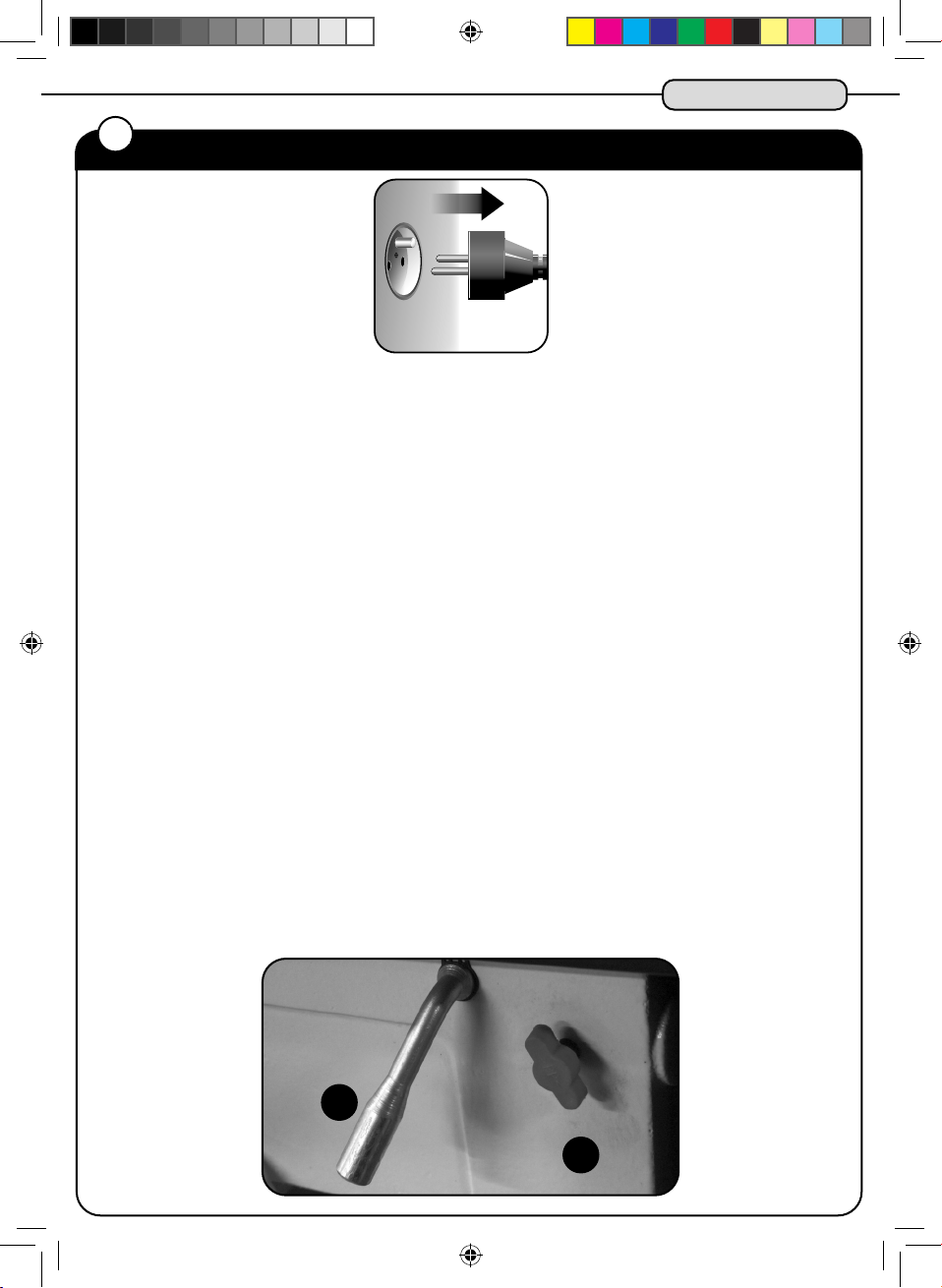

05
a
b
FIG. E
Assurez vous que la perceuse est immobilisée complètement avant de changer les vitesses.
1- Débrancher la perceuse
2- Desserrer le verrouillage de glissière (a )
3- Pousser les poignées des glissières (b) vers l’avant pour positionner le moteur et ainsi enlever les courroies.
4- Placer les courroies de façon à obtenir la vitesse désirée.
5- Replacer le moteur vers l’arrière de la perceuse en utilisant les poignées des glissières
6- Resserrer les verrouillages de glissières et vérifier la tension des courroies. Des courroies trop tendues risquent de détériorer les poulies et les
roulements.
Zorg ervoor dat de boor volledig geïmmobiliseerd voordat u snelheden.
1 - Trek de boor
2 - Draai de slide lock (a)
3 - Duwhandgrepen dia’s naar voren om de motor te positioneren en daarmee verwijder de riemen. (b)
4 - Plaats de riem om de gewenste snelheid te verkrijgen.
5 - Vervang de motor aan de achterkant van de boor met de handgrepen slides
6 - Draai de vergrendeling glijbanen en controleer de riemspanning. Riem te strak kan de katrollen en lagers beschadigen.
Asegúrese de que el taladro está completamente inmovilizado antes de cambiar las velocidades.
1 - Desconecte el taladro
2 - Suelte el bloqueo del deslizamiento (a)
3 - Empuje maneja diapositivas (b) hacia delante para colocar el motor y por lo tanto eliminar los cinturones.
4 - Coloque el cinturón a fin de obtener la velocidad deseada.
5 - Colocar el motor en la parte trasera de la broca utilizando las asas diapositivas
6 - Apretar las diapositivas de bloqueo y comprobar la tensión de la correa. Cinturón demasiado apretada puede dañar las poleas y rodamientos.
Certifique-se que a broca é completamente imobilizado antes de mudar de velocidades.
1 - Desligue a broca
2 - Solte o bloqueio de slides (a)
3 - Punhos desliza para frente para posicionar o motor e, assim, remover os cintos. (b)
4 - Colocar o cinto de modo a obter a velocidade desejada.
5 - Substituir o motor para a parte traseira da broca, utilizando as alças lâminas
6 - Aperte os slides de bloqueio e verificar a tensão da correia. Correia muito apertada pode danificar as polias e rolamentos.
Assicurarsi che il trapano è completamente immobilizzato prima di cambiare velocità.
1 - Scollegare il trapano
2 - Allentare il blocco a scorrimento (a)
3 - Maniglie di spinta scivoli in avanti per posizionare il motore e quindi rimuovere le cinghie. (b)
4 - Posizionare la cintura in modo da ottenere la velocità desiderata.
5 - Sostituire il motore verso la parte posteriore del trapano utilizzando le maniglie diapositive
6 - Serrare le diapositive di bloccaggio e controllare la tensione della cinghia. Cintura troppo stretto può danneggiare le pulegge e cuscinetti.
Make sure the drill is completely immobilized before changing speeds.
1 - Unplug the drill
2 - Loosen the slide lock (a)
3 - Push handles slides (b) forwardly to position the engine and thereby remove the belts.
4 - Place the belt in order to obtain the desired speed.
5 - Replace the engine to the rear of the drill using the handles slides
6 - Tighten the locking slides and check the belt tension. Belt too tight can damage the pulleys and bearings.
111212-3-Manual-H.indd 12111212-3-Manual-H.indd 12 21/10/2021 11:4121/10/2021 11:41

1
2
34
5
7
05
6
111212-3-Manual-H.indd 13111212-3-Manual-H.indd 13 21/10/2021 11:4121/10/2021 11:41

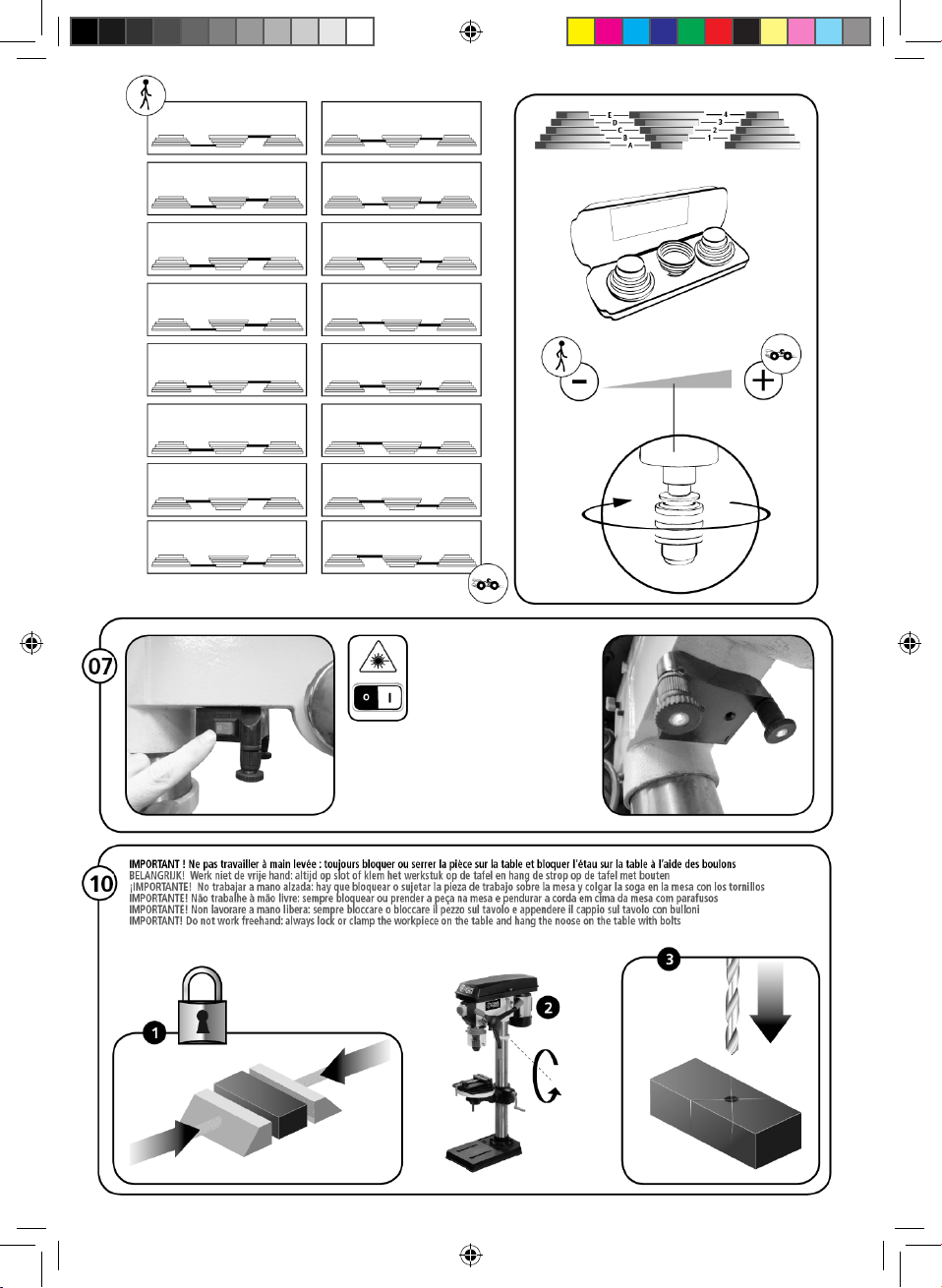

150A-4 640B-2
210B-4 730A-1
280A-3 1180E-3
310C-4 1300D-2
410B-3 1550C-1
430D-4 1840E-2
450A-2 2140D-1
600C-3 3000E-1
111212-3-Manual-H.indd 14111212-3-Manual-H.indd 14 21/10/2021 11:4121/10/2021 11:41

04
<10mm
01
FIG. F
111212-3-Manual-H.indd 15111212-3-Manual-H.indd 15 21/10/2021 11:4121/10/2021 11:41

01 Interrupteur de sécurité
02 Table
03 Etau
04 Réglage table
05 Inclinaison table
06 Cabestan
07 Tension courroie
08 -
09 Carter de mandrin
10 Capot poulie
11 Butée de profondeur
12 -
13 Laser
14 -
15 -
16 -
01 Montage colonne
02 Montage crémaillère
03 Montage de la tête
04 Montage des piles
05 Fixation de la machine
01 Tension des courroies
02 -
03 -
04 Réglage du laser
01 Mise en marche et arrêt
02 Montage-démontage des accessoires
03 Orientation de la table
04 Utilisation de la butée de profondeur
05 Comment changer de vitesse
06 -
07 Utilisation du laser
08 -
09 -
10 Réalisation d’un perçage
FR FR
Description et repérage des organes de la machine
Entretien, recommandations et conseils
Contenu du carton
Assemblage de la machine
Fonctionnalité de la machine
Réglages de la machine
FIG. A & B
FIG. C
FIG. D
FIG. E
FIG. F
01 Accessoires disponibles
02 -
01 L’utilisation d’accessoires adaptés et en bon état
est garante d’un fonctionnement optimal.
02 Graissage de la broche
03 Pour éviter la rouille, graisser les parties
métalliques usinées ( table, colonne,... )
04 Vérifier l’état des courroies régulièrement
05 Lubrifier lors du perçage le foret avec un
mélange d’huile soluble et d’eau
06 Adapter la vitesse de rotation du mandrin au
diamètre du foret:
- Petit diamètre = grande vitesse
- Gros diamètre = petite vitesse
Remplacement des consommables
FIG. G
3000
2500
2000
1500
1000
500
0
5 10 15 20 25 30
2800 min-1 = 3 mm
300 min-1 = 30 mm
ø (mm)
111212-3-Manual-H.indd 16111212-3-Manual-H.indd 16 21/10/2021 11:4121/10/2021 11:41

01 Safety switch
02 Table
03 Vice
04 Table adjustment
05 Table inclination
06 Capstan
07 Belt tension
08 -
09 Chuck guard
10 Pulley hood
11 Depth-stop
12 -
13 Laser
14 -
15 -
16 -
01 Column assembly
02 Rack assembly
03 Head assembly
04 Assembly batteries
05 Securing the machine
01 Belt tension
02 -
03 -
04 Adjustment of the laser
01 Starting and stop
02 Assembly and dismantling of accessories
03 Table orientation
04 Use of butted of depth
05 How to change speed
06 -
07 Use of the laser
08 -
09 -
10 Drilling a hole
EN EN

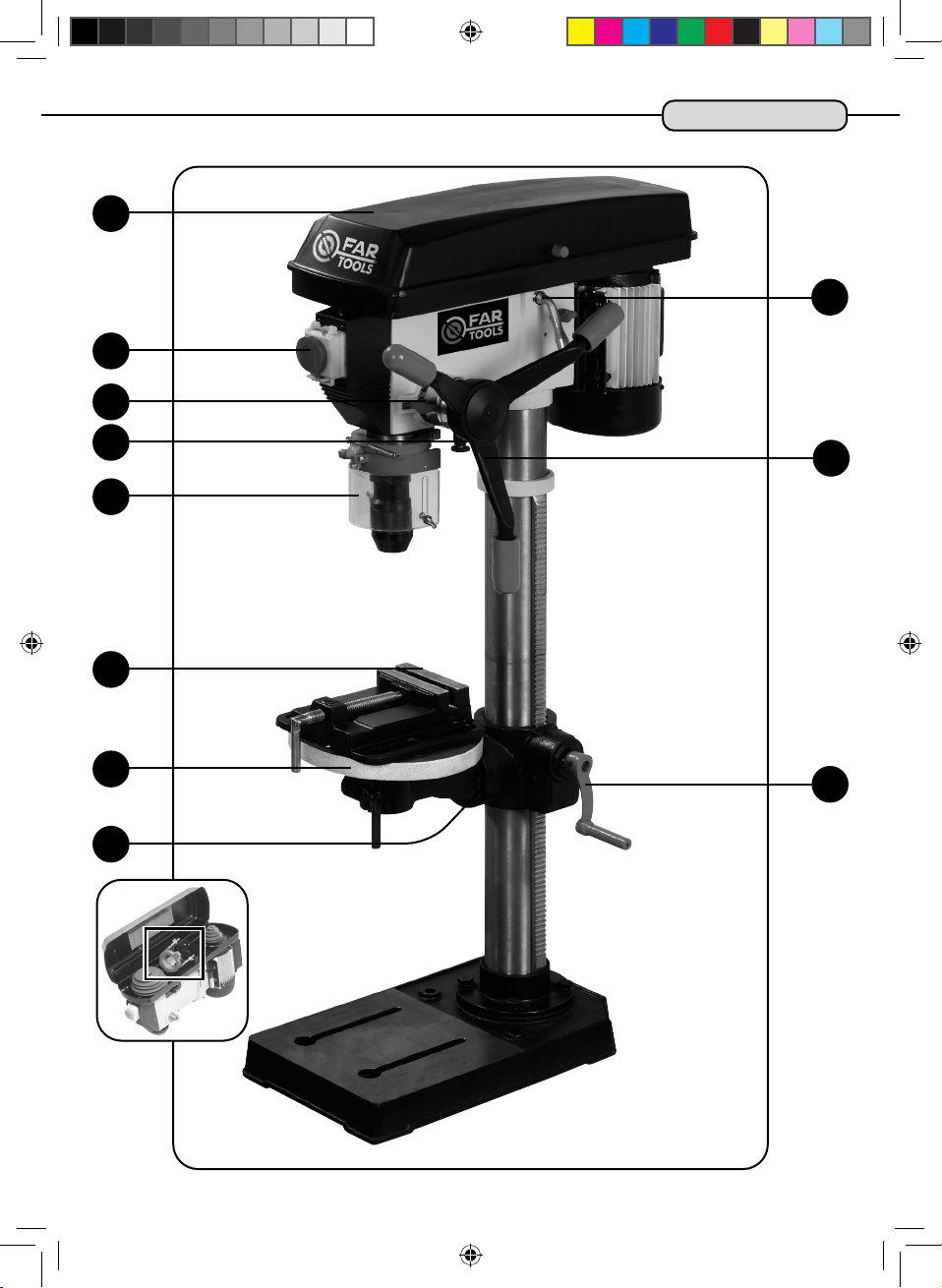

Description and location of machine parts
Maintenance, recommendations and advice
Contents of box
Assembling the machine
Functions of the machine
Settings of the machine
FIG. A & B
FIG. C
FIG. D
FIG. E
FIG. F
01 Accessories available
02 -
01 The use of suitable accessories in good condi-
tion will ensure the machine operates optimally
02 Spindle lubrication
03 To avoid rust, grease machined metal parts
( table, column, etc.)
04 Check the condition of the belts regularly
05 Lubricate the bit when drilling with a mixture of
soluble oil and water
06 Adapt the rotation speed of the chuck to the
diameter of the drill:
- Small diameter = high speed
- Large diameter = low speed
Replacing consumables
FIG. G
3000
2500
2000
1500
1000
500
0
5 10 15 20 25 30
2800 min-1 = 3 mm
300 min-1 = 30 mm
ø (mm)
111212-3-Manual-H.indd 17111212-3-Manual-H.indd 17 21/10/2021 11:4121/10/2021 11:41

01 Schutzschalter
02 Tafel
03 Schraubstock
04 Tischeinstellung
05 Tischneigung
06 Handkreuz
07 Riemenspannung
08 -
09 Spanndorngehäuse
10 Riemenabdeckung
11 Tiefenanschlag
12 -
13 Laser
14 -
15 -
16 -
01 Säulenmontage
02 Zahnstangenmontage
03 Montage der Maschinenkopf
04 Montage der Batterien
05 Maschinenbefestigung
01 Riemenspannung
02 -
03 -
04 Einstellung des Lasers
01 Setzen davon geht und Erlaß
02 Ein- und Ausbau der Zubehörteile
03 Tischorientierung
04 Benutzung des Tiefenschubs
05 Drehzahlwechsel
06 -
07 Benutzung des Lasers
08 -
09 -
10 Eine Bohrung durchführen
DE DE
Beschreibung & Kennzeichnung der Maschinenteile
Reinigung und Wartung
Inhalt der Verpackung
Zusammenbau der Maschine
Funktionen der Maschine
Einstellungen der Maschine
FIG. A & B
FIG. C
FIG. D
FIG. E
FIG. F
01 lieferbares Zubehör
02 -
01 Die Benutzung angemessener und einwandfreier
Zubehörteile ist Voraussetzung für ein einwandfreies
Ergebnis
02 Schmieren der Spindel
03 Um Rost zu vermeiden, die bearbeiteten Metall-
teile schmieren (Tisch, Säule …)
04 Den Zustand der Riemen regelmäßig prüfen
05 Während des Bohrens den Bohrer mit einem
Gemisch aus löslichem Öl und Wasser schmieren
06 Ändern Sie die Geschwindigkeit der Rotation
der Bohrfutter Durchmesser:
- Kleiner Durchmesser hoher Geschwindigkeit =
- Großer Durchmesser = niedrige Geschwindigkeit
Auswechseln der Verschleißteile
FIG. G
3000
2500
2000
1500
1000
500
0
5 10 15 20 25 30
2800 min-1 = 3 mm
300 min-1 = 30 mm
ø (mm)
111212-3-Manual-H.indd 18111212-3-Manual-H.indd 18 21/10/2021 11:4121/10/2021 11:41

01 Interruptor de seguridad
02 Mesa
03 Torno
04 Regulación de la mesa
05 Inclinación de la mesa
06 Cabrestante
07 Tensión de la correa
08 -
09 Cárter del mandril
10 Tapa de la polea
11 Tope de profundidad
12 -
13 Laser
14 -
15 -
16 -
01 Montaje de la columna
02 Montaje de la cremallera
03 Montaje del cabezal
04 Montaje de las pilas
05 Fijación de la máquina
01 Tensión de las correas
02 -
03 -
04 Regulación del láser
01 Puesta en marcha y paro
02 Montaje-desmontaje de los accesorios
03 Orientación de la mesa
04 Utilización del impulso de profundidad
05 Cómo cambiar de velocidad
06 -
07 Utilización del láser
08 -
09 -
10 Realización de un taladrado
ES ES
Descripción y localización de los elementos de la máquina
Mantenimiento, recomendaciones y consejos
Contenido del cartón
Ensamblaje de la máquina
Funcionalidad de la máquina
Ajustes de la máquina
FIG. A & B
FIG. C
FIG. D
FIG. E
FIG. F
01 Accesorios disponibles
02 -
01 La utilización de accesorios adecuados y en
buen estado garantiza un funcionamiento óptimo
02 Engrase del husillo
03 Para evitar la oxidación, engrasar las partes
metálicas mecanizadas (mesa, columna,...)
04 Controlar el estado de las correas con regulari-
dad
05 Cuando se taladra lubricar la broca con una
mezcla de aceite soluble y de agua
06 Cambie la velocidad de rotación del diámetro
del mandril:
- Diámetro pequeño = alta velocidad
- Diámetro grande menor velocidad =
Cambio de los consumibles
FIG. G
3000
2500
2000
1500
1000
500
0
5 10 15 20 25 30
2800 min-1 = 3 mm
300 min-1 = 30 mm
ø (mm)
111212-3-Manual-H.indd 19111212-3-Manual-H.indd 19 21/10/2021 11:4121/10/2021 11:41

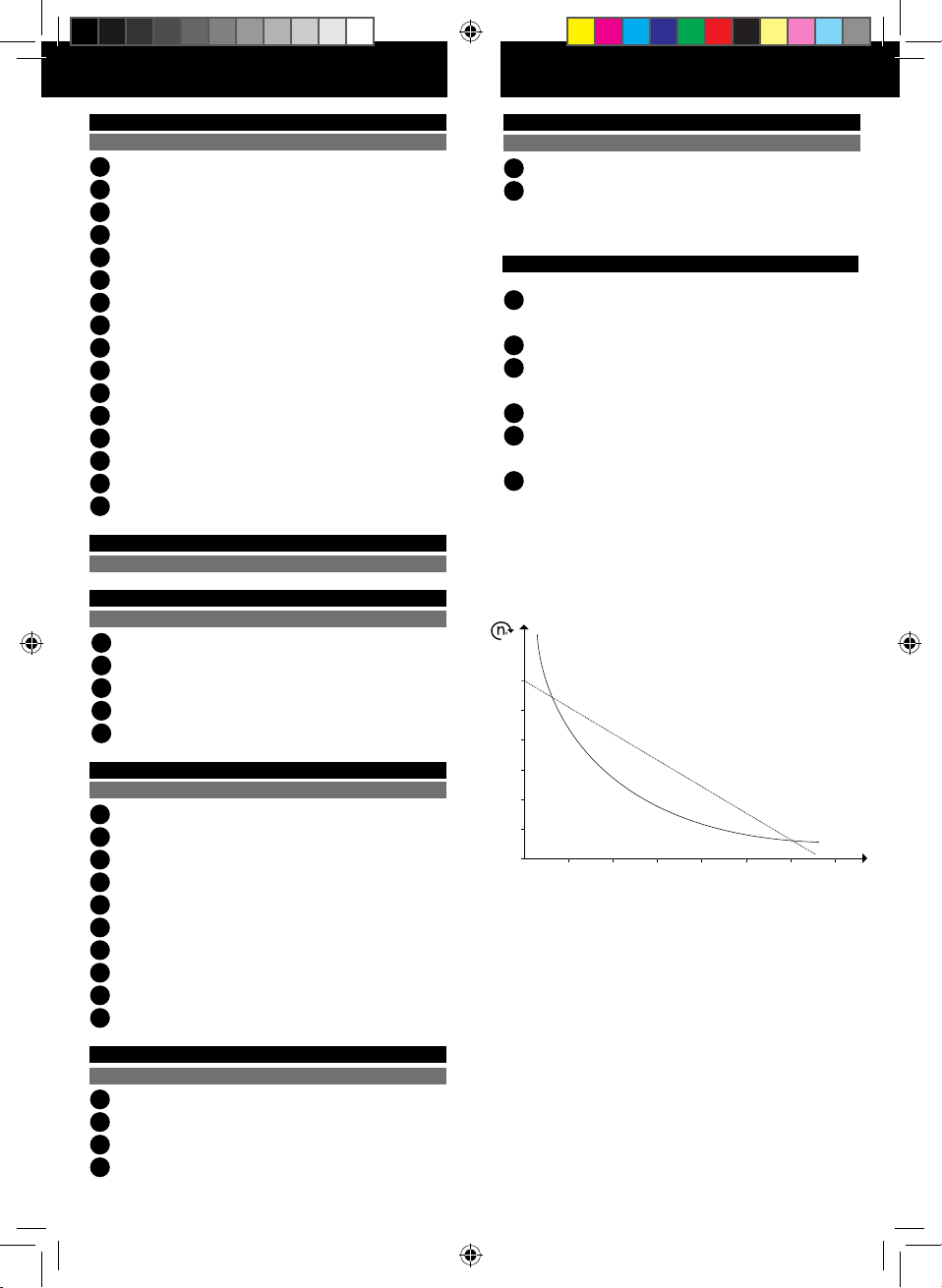

01 Interruttore di sicurezza
02 Tavolo
03 Morsetto
04 Regolazione del tavolo
05 Inclinazione del tavolo
06 Argano
07 Tensione della cinghia
08 -
09 Carter del mandrino
10 Cofano della puleggia
11 Finecorsa di profondità
12 -
13 Laser
14 -
15 -
16 -
01 Montaggio della colonna
02 Montaggio cremagliera
03 Montaggio della testa
04 Assemblaggio delle pile
05 Fissa della macchina
01 Tensione delle cinghie
02 -
03 -
04 Regolazione del laser
01 Messa in marcia e sentenza
02 Montaggio-smontaggio degli accessori
03 Orientazione del tavolo
04 BUtilizzo del paracolpi di profondità
05 Come cambiare la velocità
06 -
07 Utilizzazione del laser
08 -
09 -
10 -
IT IT
Descrizione e localizzazione degli organi della macchina
Manutenzione, raccomandazioni e consigli
Contenuto della scatola
Assemblaggio della macchina
Funzionalità della macchina
Regolazioni della macchina
FIG. A & B
FIG. C
FIG. D
FIG. E
FIG. F
01 Accessori disponibili
02 -
01 L’uso d’accessori adatti e buono stato è la ga-
ranzia di un funzionamento ottimale.
02 Lubrificazione del mandrino
03 Per evitare la ruggine, lubrificare le parte metalli-
che maniftture (tavola, colonna...)
04 Verificare lo stato delle cinghie regularmente
05 Durante la perforazione, lubrificare la punta con
una mescolanza d’olio solubile è d’acqua.
06 Far adattare la velocità della rotazione del man-
drino al diametro della punta:
- Piccolo diametro = grande velocità
- Grosso diametro = Piccola velocità.
Sostituzione dei pezzi di ricambio
FIG. G
3000
2500
2000
1500
1000
500
0
5 10 15 20 25 30
2800 min-1 = 3 mm
300 min-1 = 30 mm
ø (mm)
111212-3-Manual-H.indd 20111212-3-Manual-H.indd 20 21/10/2021 11:4121/10/2021 11:41
