EN
COMBITOOL
Thank you for buying this Ferm product.
By doing so you now have an excellent product,
delivered by one of Europe’s leading suppliers.
All products delivered to you by Ferm are
manufactured according to the highest standards
of performance and safety. As part of our
philosophy we also provide an excellent customer
service, backed by our comprehensive warranty.
We hope you will enjoy using this product for
many years to come.
The numbers in the following text refer to the
pictures on page 2-3
Read the operating instructions carefully
before using this device. Familiarise
yourself with its functions and basic
operation. Service the device as per the
instructions to ensure that it always
functions properly. The operating
instructions and the accompanying
documentation must be kept in the
vicinity of the device.
Contents
1. Machine data
2. Safety instructions
3. Assembly of accessoires
4. Mounting the flexible shaft and stand
5. Maintenance
1. Machine data
Technical specifications
Voltage 230 V
Frequency 50 Hz
Power consumption 160 W
No load speed 15.000–35.000/min
Capacity of spring chuck 3.2 + 2.4 mm
Weight 0.6 kg
Lpa (Sound pressure level) 70+3 dB(A)
Lwa (Sound power level) 83+3 dB(A)
Vibration 1.7+1.5 m/s2
Vibration level
The vibration emission level stated in this
instruction manual has been measured in
accordance with a standardised test given in
EN 60745; it may be used to compare one tool
with another and as a preliminary assessment of
exposure to vibration when using the tool for the
applications mentioned.
- using the tool for different applications, or with
different or poorly maintainted accessories,
may significantly increase the exposure level.
- the times when the tool is switched off or
when it is running but not actually doing the
job, may significantly reduce the exposure
level.
Protect yourself against the effects of vibration by
maintaining the tool and its accessories, keeping
your hands warm, and organizing your work
patterns.
Package contents
1 Combitool
1 Spring chuck spanner
40 Accessories
1 Case
1 Instructions for use
1 Safety section
1 Guarantee card
Check first whether or not the delivery has been
damaged by transport and/or whether all the parts
are present.
Features
Fig. 1
1. Collet chuck
2. Ring
3. Spindle lock
4. Speed adjusting wheel
5. Clip
2. Safety instructions
Explanation of symbols
Denotes risk of personal injury, loss of
life or damage to the tool in case of non-
observance of the instructions in this
manual.
Indicates the presence of an electrical
voltage.
Variable speed control.

5
EN
Wear ear and eye protection.
Wear a dust mask.
Special safety instructions
• Always keep the cord away from the moving
parts of the machine.
• In the case of locking, switch the machine off
immediately and remove the plug from the
mains.
• Compare the maximum number of revolutions
allowed of the accessories with the number of
revolutions of the machine.
• When you put the machine away the engine
must be switched off and moving parts must
have reached a standstill.
• Never attach an assembly spanner to your
machine with a piece of string or anything
similar.
• Never use the axle locking button if the
machine is operating.
• Make sure that the spring chuck diameter is
the same as the axle diameter of the
accessory.
• Use a clamping device for securing the work
piece.
• Keep your hands away from the work piece.
Electrical safety
When using electric machines always observe the
safety regulations applicable in your country to
reduce the risk of fire, electric shock and personal
injury. Read the following safety instructions and
also the enclosed safety instructions.
Always check that the power supply
corresponds to the voltage on the rating
plate.
Your machine is double insulated,
therefore no earthwire is required.
Replacing cables or plugs
If the mains cable becomes damaged, it must be
replaced with a special mains cable available from
the manufacturer or the manufacturer’s customer
service. Dispose of old cables or plugs immediately
after replacing them with new ones. It is dangerous
to connect the plug of a loose cable to a socket.
Using extension cables
Only use an approved extension cable suitable
for the power input of the machine. The minimum
conductor size is 1.5 mm2. When using a cable
reel always unwind the reel completely.
3. Assembly of accessories
Before assembly always remove the plug
from the mains.
Warning! Change accessories by
inserting an accessory into the collet (or
chuck) as far possible to minimize run out
and unbalance.
Assembly of accessories
Fig. 2
Press down the axle locking button (2) and hold
it down. Using the spring chuck spanner you can
undo the spring chuck (1). Put the accessory in
its place. Hold down the axle locking button when
you fasten the spring chuck with the spring chuck
spanner.
Operation
Switch on the machine by engaging the on/out
switch (A) By adjusting the adjusting wheel (B)
you can regulate the speed of the Combitool. Do
not put the machine down when the motor is still
running. Do not place the machine on a dusty
surface. Dust particles may enter the mechanism.
Too high a load at a low speed of the
Combitool can burn out the engine.
Holding and guiding the tool
Fig. 3
• For precision work (engraving): pencil grip (A)
• For rough work (grinding): paring knife hand
grip (B)
• When you need to keep the tool parallel to the
work surface (e.g. using a cut-off wheel): 2
hand golf grip (C)

6
EN
4. Accessories for the Combitool
Ferm does not deliver spare accessories for the
Combitool. The Combitool is designed to use
the standard accessories of Dremel, Black &
Decker, Bosch or Proxxon. Always check that the
maximum rpm of the accessory is suitable for the
maximum speed of the Combitool.

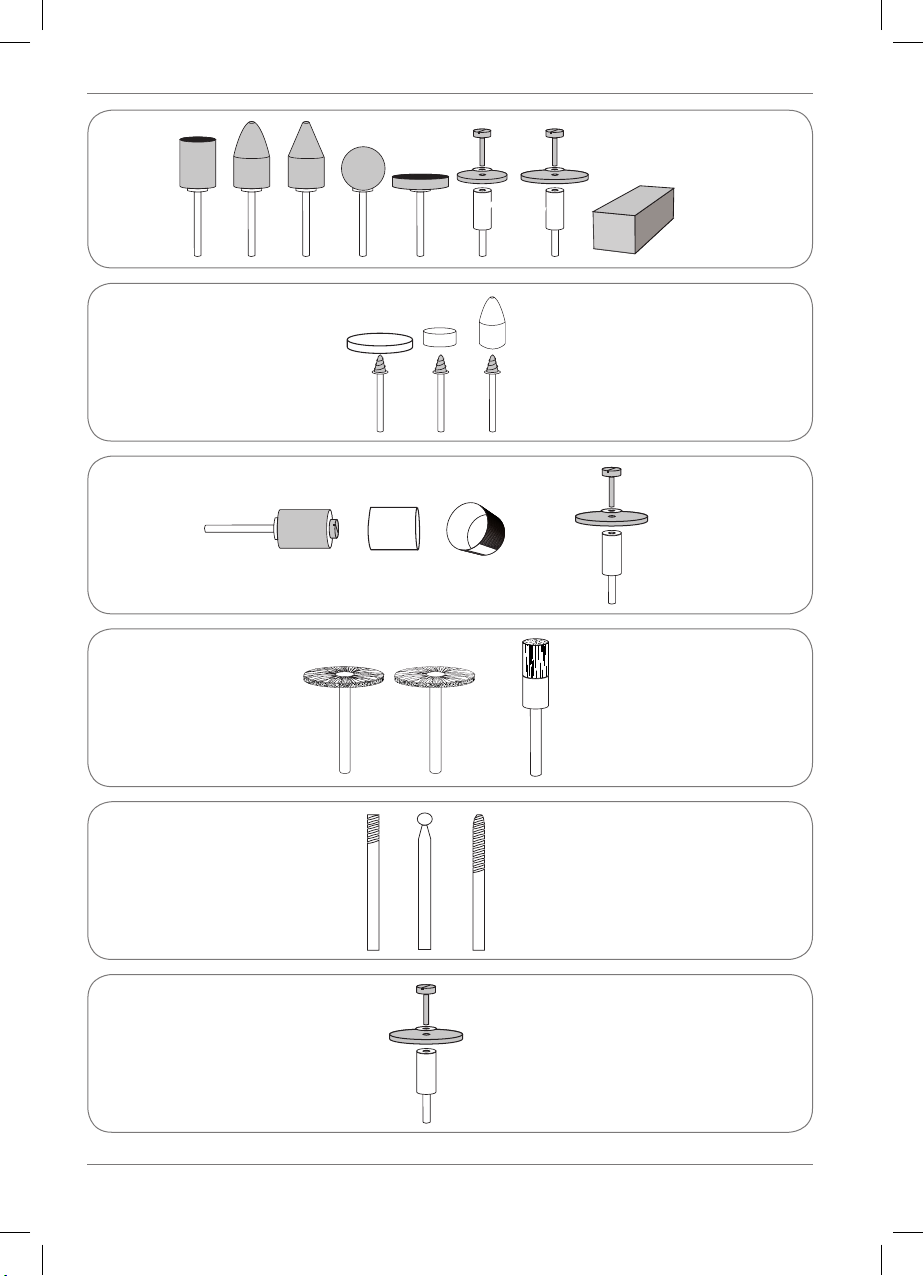

Grinding stones
Fig. 4
When using a grinding stone the first time, use the
dressing stone to balance it. The dressing stone
can also be used for cleaning the surface or to
give the grinding stone a special shape.
Material Speed setting
Stone, shell -
Steel +
Aluminium, brass + -
Plastic -
Felt wheels and tip
Fig. 5
The felt wheels or tip should be screwed on the
mandrel.
Material Speed setting
Steel +
Aluminium, brass + -
Plastic +
Sanding bands and disc
Fig. 6
Material Speed setting
Wood + +
Steel -
Aluminium, brass + -
Plastic -
Stainless steel brushes and bristle brush
Fig. 7
Material Speed setting
Stone, shell + -
Aluminium, brass + -
High speed cutter, Diamond wheel point and
Drill
Fig. 8
Material Speed setting
Stone, shell Max
Steel + -
Aluminium, brass + +
Plastic -
Abrasive disc
Fig. 9
Material Speed setting
Steel +
Aluminium, brass + -
Plastic -
5. Maintenance
Make sure that the machine is not live
when carrying out maintenance work on
the motor.
This machine has been designed to operate
over a long period of time with a minimum of
maintenance. Continuous satisfactory operation
depends upon proper machine care and regular
cleaning.
Cleaning
Keep the ventilation slots of the machine clean
to prevent overheating of the engine. Regularly
clean the machine housing with a soft cloth,
preferably after each use. Keep the ventilation
slots free from dust and dirt. If the dirt does
not come off use a soft cloth moistened with
soapy water. Never use solvents such as petrol,
alcohol, ammonia water, etc. These solvents may
damage the plastic parts. Please clean the tool
immediately after use.
Lubrication
The machine requires no additional lubrication.
Faults
Should a fault occur, e.g. after wear of a part,
please contact the service address on the
warranty card. In the back of this manual you find
an exploded view showing the parts that can be
ordered.

7
DE
Environment
To prevent damage during transport, the
appliance is delivered in a solid packaging which
consists largely of reusable material. Therefore
please make use of options for recycling the
packaging.
Damaged and/or disposed of electrical or
electronic devices must be dropped off at
recycling stations intended for that
purpose.
Only for EC countries
Do not dispose of power tools into domestic
waste. According to the European Guideline
2012/19/EU for Waste Electrical and Electronic
Equipment and its implementation into national
right, power tools that are no longer usable must
be collected separately and disposed of in an
environmentally friendly way.
Warranty
Read the warranty conditions on the separately
supplied warranty card.
The product and the user manual are subject to
change. Specifications can be changed without
further notice.
COMBITOOL
Vielen Dank für den Kauf dieses Ferm
Produkts.
Hiermit haben Sie ein ausgezeichnetes Produkt
erworben, dass von einem der führenden
Lieferanten Europas geliefert wird.
Alle von Ferm an Sie gelieferten Produkte
sind nach den höchsten Standards von
Leistung und Sicherheit gefertigt. Teil unserer
Firmenphilosophie ist es auch, Ihnen einen
ausgezeichneten Kundendienst anbieten zu
können, der von unserer umfassenden Garantie
unterstützt wird.
Wir hoffen, dass Sie viele Jahre Freude an
diesem Produkt haben.
Die Zahlen im nachstehenden Text
entsprechen den Abbildungen auf Seite 2-3
Lesen Sie diese Bedienungsanleitung
aufmerksam, bevor Sie die Maschine in
Betrieb nehmen. Machen Sie sich mit der
Funktionsweise und der Bedienung
vertraut. Warten Sie die Maschine
entsprechend der Anweisungen, damit
sie immer einwandfrei funktioniert. Die
Betriebsanleitung und die dazugehörige
Dokumentation müssen in der Nähe der
Maschine aufbewahrt werden.
Inhalt
1. Gerätedaten
2. Sicherheitsvorschriften
3. Montage
4. Gebrauch, Hinweise und Tips
5. Wartung
1. Gerätedaten
Technische Daten
Spannung 230 V
Frequenz 50 Hz
Aufgenommene Leistung 160 W
Drehzahl unbelastet 15.000-35.000/min
Kapazität Spannzange 3.2 + 2.4 mm
Gewicht 0.6 kg
Lpa (Schalldruck) 70+3 dB(A)
Lwa (Schalleistung) 83+3 dB(A)
Vibrationswert 1.7+1.5 m/s2

8
DE
Vibrationsstufe
Die im dieser Bedienungsanleitung angegebene
Vibrationsemissionsstufe wurde mit einem
standardisierten Test gemäß EN 60745
gemessen; Sie kann verwendet werden, um ein
Werkzeug mit einem anderen zu vergleichen und
als vorläufige Beurteilung der Vibrationsexposition
bei Verwendung des Werkzeugs für die
angegebenen Anwendungszwecke.
- die Verwendung des Werkzeugs für andere
Anwendungen oder mit anderem oder
schlecht gewartetem Zubehör kann die
Expositionsstufe erheblich erhöhen.
- Zeiten, zu denen das Werkzeug
ausgeschaltet ist, oder wenn es läuft aber
eigentlich nicht eingesetzt wird, können die
Expositionsstufe erheblich verringern.
Schützen Sie sich vor den Auswirkungen der
Vibration durch Wartung des Werkzeugs und
des Zubehörs, halten Sie Ihre Hände warm und
organisieren Sie Ihren Arbeitsablauf.
Inhalt der Verpackung
1 Combitool
1 Spannzangenschlüssel
40 Zubehörteile
1 Koffer
1 Betriebsanleitung
1 Sicherheitsblatt
1 Garantieschein
Überprüfen Sie die Maschine, lose Teile und
Zubehör auf Transportschäden.
Merkmale
Abb.1
1. Spannzange
2. Ring
3. Arretierknopf
4. Schiebe-Schalter
5. Bügel
2. Sicherheitsvorschriften
Erläuterung der Symbole
Lebens- und Verletzungsgefahr und
Gefahr von Beschädigungen am Gerät
bei Nichteinhaltung der Sicherheits-
vorschriften in dieser Anleitung.
Deutet das Vorhandensein elektrischer
Spannung an.
Die Drehzahl der Maschine kann
elektronisch eingestellt werden.
Schutzbrille und Gehörschutz tragen.
Tragen Sie eine Staubmasker.
Spezielle Sicherheitsvorschriften
• Halten Sie das Kabel immer von beweglichen
Geräteteilen fern.
• Wenn das Gerät blockiert, muß es sofort
abgeschaltet und der Stecker aus der
Steckdose gezogen werden.
• Vergleichen Sie die maximal zulässige
Drehzahl der Zubehörteile mit der Drehzahl
des Geräts.
• Verstauen Sie das Gerät erst, nachdem der
Motor abgeschaltet wurde und die beweg-
lichen Teile zum Stillstand gekommen sind.
• Befestigen Sie an dem Gerät nie Montage-
schlüssel mit einer Schnur oder ähnlichem.
• Benutzen Sie den Achsensperrstift nie, wenn
das Gerät läuft.
• Achten Sie darauf, daß der Durchmesser der
Spannzange mit dem Achsdurchmesser der
Zubehörteile übereinstimmt.
• Benutzen Sie zum Befestigen des Werkstücks
eine Klemmvorrichtung.
• Halten Sie Ihre Hände fern vom Werkstücks
Elektrische Sicherheit
Beachten beim Benutzen von Elektromaschinen
immer die örtlichen Sicherheitsvorschriften
bezüglich Feuerrisiko, Elektroschock und
Verletzung. Lesen Sie außer den folgenden
Hinweisen ebenfalls die Sicherheitsvorschriften
im einschlägigen Sonderteil. Die Hinweise
müssen sicher aufbewahrt werden!
Überprüfen Sie immer, ob Ihre
Netzspannung der des Typenschilds
entspricht.
Gerät der Schutzklasse II – schutzisoliert
– kein Schutzkontakt erforderlich.

9
DE
Austauschen von Kabeln oder Steckern
Wenn die Anschlussleitung beschädigt wird,
muss sie durch eine besondere Anschlussleitung
ersetzt werden, die vom Hersteller oder seinem
Kundendienst erhaltlich ist. Entsorgen Sie alte
Kabeln oder Stecker, unmittelbar nachdem Sie
durch neue ersetzt sind. Das Anschließen eines
Steckers eines losen Kabels an eine Steckdose
ist gefährlich.
Verwendung von Verlängerungskabeln
Benutzen Sie nur ein genehmigtes
Verlängerungskabel, das der Maschinenleistung
entspricht. Die Ader müssen einen Mindest-
querschnitt von 1,5 mm2haben. Befindet das
Kabel sich auf einem Haspel. muß es völlig
abgerollt werden.
3. Montage des zubehörs
Ziehen Sie vor der Montage immer den
Stecker aus der Steckdose.
Achtung! Wechseln Sie Zusatzgeräte,
indem Sie ein Zusatzgerät in den
Einspannring (oder das Futter) so weit
wie möglich einführen, um ungleich-
mäßigen Lauf oder ein Herausrutschen
zu verhindern.
Montage des Zubehörs
Abb. 1
Drücken Sie auf den Achsensperrknopf (2)
und halten Sie ihn fest. Mit dem Spannzangen-
schlüssel können Sie die Spannzange (1) lösen.
Setzen Sie das Zubehörteil ein. Halten Sie
den Achsensperrknopf fest, während Sie mit
dem Spannzangenschlüssel die Spannzange
anziehen.
Bedienung
Schalten Sie das Gerät mit dem An-/Aus-Schalter
ein (A). Die Geschwindigkeit des Combitool läßt
sich mit Hilfe des Stellrädchens (B) regulieren.
Setzen Sie das Gerät nicht ab, während der Motor
noch läuft. Stellen Sie das Gerät nicht auf eine
staubige Oberfläche.
Staubteilchen könnten in die Vorrichtung geraten.
Zu hohe Belastung bei zu niedriger
Geschwindigkeit des Combitool kann
zum Verschmoren des Motors führen.
4. Zubehör für Combitool
Ferm liefert keine Zubehörteile für das Combitool.
Dieses Combitool wurde so entweickelt, daß
Standard die Zubehörteile von Dremel, Black &
Decker, Bosch oder Proxon verwended werden
können. Bevor Sie jedoch ein Zuszatzgerät
verwenden, muß immer geprüft werden,ob sich
die erforderlichte Drehzahl des Zusatzgerätes
auch für die Höchstgeschwindigkeiten von
Combitool eignen.
Schleifsteine
Abb. 4
Wenn Sie Schleifsteine zum ersten Mal
gebrauchen, dann müssen diese immer zuerst
mit Hilfe des Wetzsteines ausbalanciert werden.
Mit dem Wetzstein kann zudem der Schleifstein
speziell geformt werden.
Material Geschwindigkeit
Stein, Muschel -
Stahl +
Aluminium, Messing + -
Kunststoff -
Filzscheiben und Tip
Abb. 5
Die Zubehörteile aus filz müssen auf die
mitgelieferte Achse montiert werden.
Material Geschwindigkeit
Stahl +
Aluminium, Messing + -
Kunststoff +
Schleifringe und -scheiben
Abb. 6
Material Geschwindigkeit
Holz + +
Stahl -
Aluminium, Messing + -
Kunststoff -
Edelstahl- und Nichtmetallbürsten
Abb. 7
Material Geschwindigkeit
Stein, Muschel + -
Aluminium, Messing + -

10
DE
Fräser, Gravierpunkt und Bohrer
Abb. 8
Material Geschwindigkeit
Stein, Muschel Max
Stahl +-
Aluminium, Messing ++
Kunststoff -
Trennscheibe
Abb. 9
Material Geschwindigkeit
Stahl +
Aluminium, Messing +-
Kunststoff -
5. Wartung
Trennen Sie die Maschine vom Netz,
wenn Sie am Mechanismus
Wartungsarbeiten ausführen müssen.
Diese Maschinen sind so konzipiert, dass sie
lange Zeit bei minimalem Wartungsaufwand
problemlos funktionieren. Durch regelmäßiges
Reinigen und sachgerechte Behandlung
verlängern Sie die Lebensdauer Ihrer Maschine.
Reinigen
Reinigen Sie das Maschinengehäuse regelmäßig
mit einem weichen Tuch, vorzugsweise nach
jedem Einsatz. Halten Sie die Lüfterschlitze
frei von Staub und Schmutz. Entfernen Sie
hartnäckigen Schmutz mit einem weichen Tuch,
angefeuchtet mit Seifenwasser.
Verwenden Sie keine Lösungsmittel wie Benzin,
Alkohol, Ammonia, usw. Derartige Stoffe
beschädigen die Kunststoffteile.
Schmierung
Die Maschine braucht keine zusätzliche
Schmierung.
Störungen
Sollte beispielsweise nach Abnutzung eines
Teils ein Fehler auftreten, dann setzen Sie sich
bitte mit der auf der Garantiekarte angegebenen
Service-adresse in Verbindung. Im hinteren Teil
dieser Anleitung befindet sich eine ausführliche
Übersicht über die Teile, die bestellt werden
können.
Umwelt
Um Transportschäden zu verhindern, wird die
Maschine in einer soliden Verpackung geliefert.
Die Verpackung besteht weitgehend aus
verwertbarem Material. Benutzen Sie also die
Möglichkeit zum Recyclen der Verpackung.
Schadhafte und/oder entsorgte
elektrische oder elektronische Geräte
müssen an den dafür vorgesehenen
Recycling-Stellen abgegeben werden.
Nur für EG-Länder
Entsorgen Sie Elektrowerkzeuge nicht über den
Hausmüll. Entsprechend der Europäischen
Richtlinie 2012/19/EU für Elektro- und
Elektronikschrott sowie der Einführung in das
nationale Recht müssen Elektrowerkzeuge, die
nicht mehr im Gebrauch sind, getrennt
gesammelt und umweltfreundlich entsorgt
werden.
Garantie
Lesen Sie die Garantiebedingungen auf der
separat beigefügten Garantiekarte.
Das Produkt und das Benutzerhandbuch können
geändert werden. Die technischen Daten können
ohne Vorankündigung geändert werden.
