EN
COMBITOOL 160W
Thank you for buying this Ferm product.
By doing so you now have an excellent product,
delivered by one of Europe’s leading suppliers.
All products delivered to you by Ferm are
manufactured according to the highest standards
of performance and safety. As part of our
philosophy we also provide an excellent customer
service, backed by our comprehensive warranty.
We hope you will enjoy using this product for
many years to come.
The numbers in the following text refer to the
pictures on page 2-3
Read the enclosed safety warnings,
the additional safety warnings and
the instructions. Failure to follow the
safety warnings and the instructions may result in
electric shock, fire and/or serious injury. Save the
safety warnings and the instructions for future
reference.
Contents
1. Machine data
2. Safety instructions

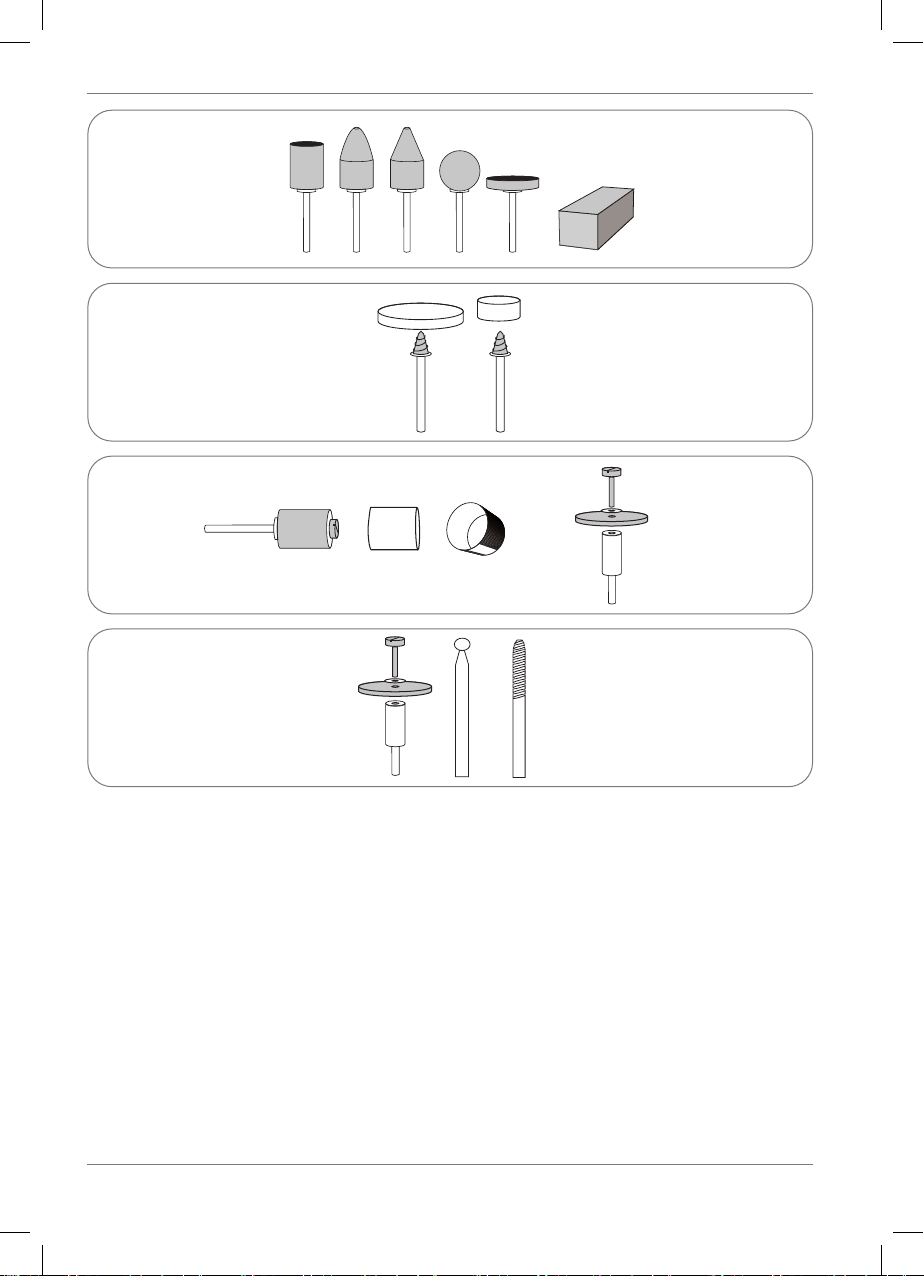

3. Assembly of accessoires
4. Mounting the flexible shaft and stand
5. Maintenance
1. MACHINE DATA
Technical specifications
Voltage 220-240V~
Frequency 50 Hz
Power consumption 160 W
No load speed 8.000-35.000/min
Capacity of spring chuck 3.2 + 2.4 mm
Weight 1.75 kg
Lpa (Sound pressure level) 73+3 dB(A)
Lwa (Sound power level) 84+3 dB(A)
Vibration 3.74+1.5 m/s2
Vibration level
The vibration emission level stated in this
instruction manual has been measured in
accordance with a standardised test given in
EN 60745; it may be used to compare one tool
with another and as a preliminary assessment of
exposure to vibration when using the tool for the
applications mentioned.
- using the tool for different applications, or with
different or poorly maintainted accessories,
may significantly increase the exposure level.
- the times when the tool is switched off or when
it is running but not actually doing the job, may
significantly reduce the exposure level.
Protect yourself against the effects of vibration by
maintaining the tool and its accessories, keeping
your hands warm, and organizing your work
patterns.
Check first whether or not the delivery has been
damaged by transport and/or whether all the
parts are present.
2. SAFETY INSTRUCTIONS
Explanation of symbols
Denotes risk of personal injury, loss of life
or damage to the tool in case of non-
observance of the instructions in this
manual.
Risk of electric shock
Variable speed control.
Wear ear and eye protection.
Wear a dust mask.
GENERAL POWER TOOL SAFETY
WARNINGS
WARNING!
Read all safety warnings and all
instructions. Failure to follow the
warnings and instructions may result in electric
shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
5
EN
The term “power tool” in the warnings refers
to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
1) Work area safety
a) Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the dust
or fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way. Do
not use any adapter plugs with earthed
(grounded) power tools.
and matching outlets will reduce risk of
electric shock.
b) Avoid body contact with earthed or
grounded surfaces, such as pipes,
radiators, ranges and refrigerators. There is
an increased risk of electric shock if your body
is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the
power tool. Keep cord away from heat, oil,
sharp edges or moving parts. Damaged or
entangled cords increase the risk of electric
shock.
e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces
the risk of electric shock.
f) If operating a power tool in a damp
location is unavoidable, use a residual
current device (RCD) protected supply. Use
of an RCD reduces the risk of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
drugs, alcohol or medication. A moment of
inattention while operating power tools may
result in serious personal injury.
b) Use personal protective equipment. Always
wear eye protection. Protective equipment
such as dust mask, non-skid safety shoes,
hard hat, or hearing protection used for
appropriate conditions will reduce personal
injuries.
c) Prevent unintentional starting. Ensure
the switch is in the off-position before
connecting to power source and/or battery
pack, picking up or carrying the tool.
switch or energising power tools that have the
switch on invites accidents.
d) Remove any adjusting key or wrench
before turning the power tool on. A wrench
or a key left attached to a rotating part of the
power tool may result in personal injury.
e) Do not overreach. Keep proper footing
and balance at all times. This enables better
control of the power tool in unexpected
situations.
f) Dress properly. Do not wear loose clothing
or jewellery. Keep your hair, clothing and
gloves away from moving parts. Loose
clothes, jewellery or long hair can be caught in
moving parts.
g) If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust
related hazards.
h) Do not let familiarity gained from frequent
use of tools allow you to become
complacent and ignore tool safety
principles. A careless action can cause
severe injury within a fraction of a second.
4) Power tool use and care
a) Do not force the power tool. Use the
correct power tool for your application. The
correct power tool will do the job better and
safer at the rate for which it was designed.
b) Do not use the power tool if the switch
does not turn it on and off. Any power tool
that cannot be controlled with the switch is
dangerous and must be repaired.
c) Disconnect the plug from the power source
and/or the battery pack from the power
6
EN
tool before making any adjustments,
changing accessories, or storing power
tools. Such preventive safety measures
reduce the risk of starting the power tool
accidentally.
d) Store idle power tools out of the reach
of children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.
Power tools are dangerous in the hands of
untrained users.
e) Maintain power tools. Check for
misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tool’s operation.
If damaged, have the power tool repaired
before use. Many accidents are caused by
poorly maintained power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.
g) Use the power tool, accessories and
tool bits etc. in accordance with these
instructions, taking into account the
working conditions and the work to
be performed. Use of the power tool for
operations different from those intended could
result in a hazardous situation.
h) Keep handles and grasping surfaces dry,
clean and free from oil and grease. Slippery
handles and grasping surfaces do not allow
for safe handling and control of the tool in
unexpected situations.
5) Battery tool use and care
a)
by the manufacturer. A charger that is
suitable for one type of battery pack may
battery pack.
b)
designated battery packs. Use of any other
battery packs may create a risk of injury and
c) When battery pack is not in use, keep it
away from other metal objects, like paper
clips, coins, keys, nails, screws or other
small metal objects that can make a
connection from one terminal to another.
Shorting the battery terminals together may
d) Under abusive conditions, liquid may be
ejected from the battery; avoid contact.
water. If liquid contacts eyes, additionally
seek medical help. Liquid ejected from the
battery may cause irritation or burns.
e) Do not use a battery pack or tool that is
batteries may exhibit unpredictable behaviour
f) Do not expose a battery pack or tool to
Exposure to
g) Follow all charging instructions and do not
charge the battery pack or tool outside
instructions. Charging improperly or at
6) Service
a) Have your power tool serviced by a
replacement parts. This will ensure that the
safety of the power tool is maintained.
Special safety instructions
• Always keep the cord away from the moving
parts of the machine.
• In the case of locking, switch the machine off
immediately and remove the plug from the
mains.
• Compare the maximum number of revolutions
allowed of the accessories with the number of
revolutions of the machine.
• When you put the machine away the engine
must be switched off and moving parts must
have reached a standstill.
• Never attach an assembly spanner to your
machine with a piece of string or anything
similar.
• Never use the axle locking button if the
machine is operating.
• Make sure that the spring chuck diameter is the
same as the axle diameter of the accessory.
• Use a clamping device for securing the work
piece.
• Keep your hands away from the work piece.
7
EN
Electrical safety
When using electric machines always observe the
safety regulations applicable in your country to
reduce the risk of fire, electric shock and personal
injury. Read the following safety instructions and
also the enclosed safety instructions.
Always check that the power supply
corresponds to the voltage on the rating
plate.
Your machine is double insulated,
therefore no earthwire is required.
Replacing cables or plugs
If the mains cable becomes damaged, it must be
replaced with a special mains cable available from
the manufacturer or the manufacturer’s customer
service. Dispose of old cables or plugs immediately
after replacing them with new ones. It is dangerous
to connect the plug of a loose cable to a socket.
Using extension cables
Only use an approved extension cable suitable
for the power input of the machine. The minimum
conductor size is 1.5 mm2. When using a cable
reel always unwind the reel completely.
3. ASSEMBLY OF ACCESSORIES
Before assembly always remove the plug
from the mains.
Warning! Change accessories by
inserting an accessory into the collet (or
chuck) as far possible to minimize run
out and unbalance.
Assembly of accessories
Fig. 1
Press down the axle locking button (2) and hold
it down. Using the chuck spanner you can undo
the chuck (1). Put the accessory in its place. Hold
down the axle locking button when you fasten the
spring chuck with the spring chuck spanner.
To mount an accessory in the flexible shaft, lock
the spindle by putting the pin in the hole. Then
loosen the chuck with the spanner and place
the accessory. Keep the pin in place and tighten
the chuck. Make sure to remove the pin before
operating the machine.
Operation
Switch on the machine by engaging the on/off
switch (A) By adjusting the adjusting wheel (B)
you can regulate the speed of the Combitool. Do
not put the machine down when the motor is still
running. Do not place the machine on a dusty
surface. Dust particles may enter the mechanism.
Too high a load at a low speed of the
Combitool can burn out the engine.
4. MOUNTING THE FLEXIBLE
SHAFTAND STAND
Flexible shaft
Fig. 2
Screw the ring off the chuck and remove it.
Mount the flexible shaft on the Combitool, placing
the inner shaft (1) in the chuck. The ring of the
flexible shaft (2) can then be fastened onto the
Combitool.
Never operate the axle locking button if
the engine is still rotating.
Stand for the Combitool
• Mount the stand on the side of a workbench or
worktop with a maximum thickness of 60 mm.
• The height of the stand is adjustable.
Loosen the top tube of the stand by turning
it anticlockwise. Draw the tube out to its
maximum height and secure it by turning the
tube clockwise. The height of the suspension
bracket is adjustable by loosening the black
knob. After adjusting the suspension bracket
to the correct height, retighten the knob.
• Attach the Combitool to the suspension
bracket of the stand; this suspension bracket
can be turned 360°.
Accessories for the Combitool
Always check that the maximum rpm of the
accessory is suitable for the maximum speed of
the Combitool.
8
EN
Grinding stones
Fig. 3
When using a grinding stone the first time, use the
dressing stone to balance it. The dressing stone
can also be used for cleaning the surface or to
give the grinding stone a special shape.
Material Speed setting
Stone, shell -
Steel +
Aluminium, brass + -
Plastic -
Felt wheels
Fig. 4
The felt wheels should be screwed on the
mandrel.
Material Speed setting
Steel +
Aluminium, brass + -
Plastic +
Sanding bands and disc
Fig. 5
Material Speed setting
Wood + +
Steel -
Aluminium, brass + -
Plastic -
High speed cutter, Diamond wheel point and
Drill
Fig. 6
Material Speed setting
Stone, shell Max
Steel + -
Aluminium, brass + +
Plastic -
5. MAINTENANCE
Make sure that the machine is not live
when carrying out maintenance work on
the motor.
This machine has been designed to operate over a
long period of time with a minimum of maintenance.
Continuous satisfactory operation depends upon
proper machine care and regular cleaning.
Cleaning
Keep the ventilation slots of the machine clean to
prevent overheating of the engine. Regularly clean
the machine housing with a soft cloth, preferably
after each use. Keep the ventilation slots free from
dust and dirt. If the dirt does not come off use a
soft cloth moistened with soapy water. Never use
solvents such as petrol, alcohol, ammonia water,
etc. These solvents may damage the plastic parts.
Please clean the tool immediately after use.
Lubrication
Make sure to lubricate the flexible shaft regularly
to prevent excessive heat generation.
Faults
Should a fault occur, e.g. after wear of a part,
please contact the service address on the
warranty card. In the back of this manual you find
an exploded view showing the parts that can be
ordered.
ENVIRONMENT
To prevent damage during transport, the
appliance is delivered in a solid packaging which
consists largely of reusable material. Therefore
please make use of options for recycling the
packaging.
Damaged and/or disposed of electrical
or electronic devices must be dropped
off at recycling stations intended for that
purpose.
Only for EC countries
Do not dispose of power tools into domestic
waste. According to the European Guideline
2012/19/EU for Waste Electrical and Electronic
Equipment and its implementation into national
right, power tools that are no longer usable must
be collected separately and disposed of in an
environmentally friendly way.
9
DE
WARRANTY
Read the warranty conditions on the separately
supplied warranty card.
The product and the user manual are subject
to change. Specifications can be changed
without further notice.
KOMBIWERKZEUG 160W
Vielen Dank für den Kauf dieses Ferm
Produkts.
Hiermit haben Sie ein ausgezeichnetes Produkt
erworben, dass von einem der führenden
Lieferanten Europas geliefert wird. Alle von
Ferm an Sie gelieferten Produkte sind nach den
höchsten Standards von Leistung und Sicherheit
gefertigt. Teil unserer Firmenphilosophie ist es
auch, Ihnen einen ausgezeichneten Kundendienst
anbieten zu können, der von unserer
umfassenden Garantie unterstützt wird.
Wir hoffen, dass Sie viele Jahre Freude an diesem
Produkt haben.
Die Zahlen im nachstehenden Text entsprechen
den Abbildungen auf Seite 2-3
Lesen Sie die beiliegenden Sicher-
heitsanweisungen, die zusätzlichen
Sicherheitsanweisungen sowie diese
Bedienungsanleitung sorgfältig durch. Bei
Nichtbeachten der Sicherheitsanweisungen und
der Bedienungsanleitung kann es zu einem
Stromschlag, einem Brand und/oder schweren
Verletzungen kommen. Bewahren Sie die Si-
cherheitsanweisungen und die Bedienungsan-
leitung zur künftigen Bezugnahme sicher auf.
Inhalt
1. Gerätedaten
2. Sicherheitsvorschriften
3. Montage
4. Gebrauch, Hinweise und Tips
5. Wartung
1. GERÄTEDATEN
Technische Daten
Spannung 220-240V~
Frequenz 50 Hz
Aufgenommene Leistung 160 W
Drehzahl unbelastet 8.000-35.000/min
Kapazität Spannzange 3.2 + 2.4 mm
Gewicht 1.75 kg
Lpa (Schalldruck) 73+3 dB(A)
Lwa (Schalleistung) 84+3 dB(A)
Vibrationswert 3.74+1.5 m/s2
10
DE
Vibrationsstufe
Die im dieser Bedienungsanleitung angegebene
Vibrationsemissionsstufe wurde mit einem
standardisierten Test gemäß EN 60745
gemessen; Sie kann verwendet werden, um ein
Werkzeug mit einem anderen zu vergleichen und
als vorläufige Beurteilung der Vibrationsexposition
bei Verwendung des Werkzeugs für die
angegebenen Anwendungszwecke.
- die Verwendung des Werkzeugs für andere
Anwendungen oder mit anderem oder
schlecht gewartetem Zubehör kann die
Expositionsstufe erheblich erhöhen.
- Zeiten, zu denen das Werkzeug ausgeschaltet
ist, oder wenn es läuft aber eigentlich nicht
eingesetzt wird, können die Expositionsstufe
erheblich verringern.
Schützen Sie sich vor den Auswirkungen der
Vibration durch Wartung des Werkzeugs und
des Zubehörs, halten Sie Ihre Hände warm und
organisieren Sie Ihren Arbeitsablauf.
Überprüfen Sie die Maschine, lose Teile und
Zubehör auf Transportschäden.
2. SICHERHEITSVORSCHRIFTEN
Erläuterung der Symbole
Lebens- und Verletzungsgefahr und
Gefahr von Beschädigungen am Gerät
bei Nichteinhaltung der Sicherheits-
vorschriften in dieser Anleitung.
Stromschlaggefahr.
Die Drehzahl der Maschine kann
elektronisch eingestellt werden.
Schutzbrille und Gehörschutz tragen.
Tragen Sie eine Staubmasker.
ALLGEMEINE
SICHERHEITSHINWEISE
WARNUNG
Lesen Sie alle Sicherheitshinweise,
Anweisungen, Bebilderungen und
technischen Daten, mit denen dieses
Elektrowerkzeug versehen ist. Versäumnisse
bei der Einhaltung der nachfolgenden
Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete
Begriff „Elektrowerkzeug“ bezieht sich auf
netzbetriebene Elektrowerkzeuge (mit Netzleitung)
oder auf akkubetriebene Elektrowerkzeuge (ohne
Netzleitung).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht
in explosionsgefährdeter Umgebung, in der
sich brennbare Flüssigkeiten, Gase oder
Stäube befinden. Elektrowerkzeuge erzeugen
Funken, die den Staub oder die Dämpfe
entzünden können.
c) Halten Sie Kinder und andere Personen
während der Benutzung des Elektrowerk-
zeugs fern. Bei Ablenkung können Sie die
Kontrolle über das Elektrowerkzeug verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerk-
zeugs muss in die Steckdose passen. Der
Stecker darf in keiner Weise verändert
werden. Verwenden Sie keine Adapter-
stecker gemeinsam mit schutzgeerdeten
Elektrowerkzeugen. Unveränderte Stecker
und passende Steckdosen verringern das Risiko
eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein
erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.
11
DE
c) Halten Sie Elektrowerkzeuge von Regen
oder Nässe fern. Das Eindringen von Wasser
in ein Elektrowerkzeug erhöht das Risiko eines
elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung
nicht, um das Elektrowerkzeug zu tragen,
aufzuhängen oder um den Stecker aus
der Steckdose zu ziehen. Halten Sie
die Anschlussleitung fern von Hitze, Öl,
scharfen Kanten oder sich bewegenden
Teilen. Beschädigte oder verwickelte
Anschlussleitungen erhöhen das Risiko eines
elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug
im Freien arbeiten, verwenden Sie nur
Verlängerungsleitungen, die auch für den
Außenbereich geeignet sind. Die Anwendung
einer für den Außenbereich geeigneten
Verlängerungsleitung verringert das Risiko eines
elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs
in feuchter Umgebung nicht vermeidbar
ist, verwenden Sie einen Fehlerstrom-
schutzschalter. Der Einsatz eines
Fehlerstromschutzschalters vermindert das
Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf,
was Sie tun, und gehen Sie mit Vernunft
an die Arbeit mit einem Elektrowerkzeug.
Benutzen Sie kein Elektrowerkzeug, wenn
Sie müde sind oder unter dem Einfluss von
Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch
des Elektrowerkzeugs kann zu ernsthaften
Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung
und immer eine Schutzbrille. Das Tragen
persönlicher Schutzausrüstung, wie
Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach Art und
Einsatz des Elektrowerkzeugs, verringert das
Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme. Vergewissern Sie sich,
dass das Elektrowerkzeug ausgeschaltet ist,
bevor Sie es an die Stromversorgung und/
oder den Akku anschließen, es aufnehmen
oder tragen. Wenn Sie beim Tragen des
Elektrowerkzeugs den Finger am Schalter haben
oder das Elektrowerkzeug eingeschaltet an die
Stromversorgung anschließen, kann dies zu
Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das
Elektrowerkzeug einschalten. Ein Werkzeug
oder Schlüssel, der sich in einem drehenden
Teil des Elektrowerkzeugs befindet, kann zu
Verletzungen führen.
e) Vermeiden Sie eine abnormale Körper-
haltung. Sorgen Sie für einen sicheren Stand
und halten Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerkzeug in
unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen
Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare und Kleidung fern von
sich bewegenden Teilen. Lockere Kleidung,
Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und
-auffangeinrichtungen montiert werden
können, sind diese anzuschließen und
richtig zu verwenden. Verwendung einer
Staubabsaugung kann Gefährdungen durch
Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit
und setzen Sie sich nicht über die Sicher-
heitsregeln für Elektrowerkzeuge hinweg,
auch wenn Sie nach vielfachem Gebrauch
mit dem Elektrowerkzeug vertraut sind.
Achtloses Handeln kann binnen Sekunden-
bruchteilen zu schweren Verletzungen führen.
4) Verwendung und Behandlung des
Elektrowerkzeugs
a) Überlasten Sie das Elektrowerkzeug nicht.
Verwenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug. Mit dem
passenden Elektrowerkzeug arbeiten Sie besser
und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose
und/oder entfernen Sie einen abnehmbaren
Akku, bevor Sie Geräteeinstellungen
vornehmen, Einsatzwerkzeugteile wechseln
oder das Elektrowerkzeug weglegen.
Diese Vorsichtsmaßnahme verhindert den
12
DE
unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern
auf. Lassen Sie keine Personen das
Elektrowerkzeug benutzen, die mit diesem
nicht vertraut sind oder diese Anweisungen
nicht gelesen haben. Elektrowerkzeuge sind
gefährlich, wenn sie von unerfahrenen Personen
benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatz-
werkzeug mit Sorgfalt. Kontrollieren Sie, ob
bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion des
Elektrowerkzeugs beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des
Elektrowerkzeuges reparieren. Viele Unfälle
haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen
für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken,
sauber und frei von Öl und Fett. Rutschige
Griffe und Griffflächen erlauben keine sichere
Bedienung und Kontrolle des Elektrowerkzeugs
in unvorhergesehenen Situationen.
5) Verwendung und Behandlung des
Akkuwerkzeugs
a) Laden Sie die Akkus nur mit Ladegeräten auf,
die vom Hersteller empfohlen werden. Durch
ein Ladegerät, das für eine bestimmte Art von
Akkus geeignet ist, besteht Brandgefahr, wenn
es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen
Akkus in den Elektrowerkzeugen. Der
Gebrauch von anderen Akkus kann zu
Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern
von Büroklammern, Münzen, Schlüsseln,
Nägeln, Schrauben oder anderen kleinen
Metallgegenständen, die eine Überbrückung
der Kontakte verursachen könnten. Ein
Kurzschluss zwischen den Akkukontakten kann
Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit
aus dem Akku austreten. Vermeiden Sie den
Kontakt damit. Bei zufälligem Kontakt mit
Wasser abspülen. Wenn die Flüssigkeit in
die Augen kommt, nehmen Sie zusätzlich
ärztliche Hilfe in Anspruch. Austretende
Akkuflüssigkeit kann zu Hautreizungen oder
Verbrennungen führen.
e) Benutzen Sie keinen beschädigten oder
veränderten Akku. Beschädigte oder
veränderte Akkus können sich unvorhersehbar
verhalten und zu Feuer, Explosion oder
Verletzungsgefahr führen.
f) Setzen Sie einen Akku keinem Feuer oder
zu hohen Temperaturen aus. Feuer oder
Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum
Laden und laden Sie den Akku oder das
Akkuwerkzeug niemals außerhalb des
in der Betriebsanleitung angegebenen
Temperaturbereichs. Falsches Laden
oder Laden außerhalb des zugelassenen
Temperaturbereichs kann den Akku zerstören
und die Brandgefahr erhöhen.
6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit
wird sichergestellt, dass die Sicherheit des
Elektrowerkzeugs erhalten bleibt.
Spezielle Sicherheitsvorschriften
• Halten Sie das Kabel immer von beweglichen
Geräteteilen fern.
• Wenn das Gerät blockiert, muß es sofort
abgeschaltet und der Stecker aus der
Steckdose gezogen werden.
• Vergleichen Sie die maximal zulässige Drehzahl
der Zubehörteile mit der Drehzahl des Geräts.
• Verstauen Sie das Gerät erst, nachdem der
Motor abgeschaltet wurde und die beweg-
lichen Teile zum Stillstand gekommen sind.
• Befestigen Sie an dem Gerät nie Montage-
schlüssel mit einer Schnur oder ähnlichem.
• Benutzen Sie den Achsensperrstift nie, wenn
das Gerät läuft.
13
DE
• Achten Sie darauf, daß der Durchmesser der
Spannzange mit dem Achsdurchmesser der
Zubehörteile übereinstimmt.
• Benutzen Sie zum Befestigen des Werkstücks
eine Klemmvorrichtung.
• Halten Sie Ihre Hände fern vom Werkstücks
Elektrische Sicherheit
Beachten beim Benutzen von Elektromaschinen
immer die örtlichen Sicherheitsvorschriften
bezüglich Feuerrisiko, Elektroschock und
Verletzung. Lesen Sie außer den folgenden
Hinweisen ebenfalls die Sicherheitsvorschriften
im einschlägigen Sonderteil. Die Hinweise
müssen sicher aufbewahrt werden!
Überprüfen Sie immer, ob Ihre Netzspan-
nung der des Typenschilds entspricht.
Gerät der Schutzklasse II – schutzisoliert
– kein Schutzkontakt erforderlich.
Austauschen von Kabeln oder Steckern
Wenn die Anschlussleitung beschädigt wird,
muss sie durch eine besondere Anschlussleitung
ersetzt werden, die vom Hersteller oder seinem
Kundendienst erhaltlich ist. Entsorgen Sie alte
Kabeln oder Stecker, unmittelbar nachdem Sie
durch neue ersetzt sind. Das Anschließen eines
Steckers eines losen Kabels an eine Steckdose ist
gefährlich.
Verwendung von Verlängerungskabeln
Benutzen Sie nur ein genehmigtes
Verlängerungskabel, das der Maschinenleistung
entspricht. Die Ader müssen einen Mindest-
querschnitt von 1,5 mm2haben. Befindet das
Kabel sich auf einem Haspel. muß es völlig
abgerollt werden.
3. MONTAGE DES ZUBEHÖRS
Ziehen Sie vor der Montage immer den
Stecker aus der Steckdose.
Achtung! Wechseln Sie Zusatzgeräte, in-
dem Sie ein Zusatzgerät in den Einspann-
ring (oder das Futter) so weit wie möglich
einführen, um ungleichmäßigen Lauf
oder ein Herausrutschen zu verhindern.
Montage des Zubehörs
Abb. 1
Drücken Sie auf den Achsensperrknopf (2) und
halten Sie ihn fest. Mit dem Spannzangen-
schlüssel können Sie die Spannzange (1) lösen.
Setzen Sie das Zubehörteil ein. Halten Sie den
Achsensperrknopf fest, während Sie mit dem
Spannzangenschlüssel die Spannzange anziehen.
Um ein Zubehörteil in der flexiblen Welle zu
stellen, bitte blockieren Sie die Achse in der
Futter. Anschließend können Sie die Futter mit
dem Schraubenschlüssel herausdrehen und das
Zubehör stellen.
Beachten Sie, dass der Stift entfernt wird, bevor
Sie das Gerät wieder nützen wollen.
Bedienung
Schalten Sie das Gerät mit dem An-/Aus-Schalter
ein (A). Die Geschwindigkeit des Combitool läßt
sich mit Hilfe des Stellrädchens (B) regulieren.
Setzen Sie das Gerät nicht ab, während der Motor
noch läuft. Stellen Sie das Gerät nicht auf eine
staubige Oberfläche.
Staubteilchen könnten in die Vorrichtung geraten.
Zu hohe Belastung bei zu niedriger
Geschwindigkeit des Combitool kann
zum Verschmoren des Motors führen.
4. MONTAGE DER FLEXIBLE
WELLE UND STATIV
Flexible Welle
Abb. 2
• Schrauben Sie den Ring um die Spannzange
herum ab und entfernen Sie ihn .
• Montieren Sie die flexible Achse auf dem
Kombi-Werkzeug, wobei die Innenachse (1) in
die Spannzange eingesetzt werden muß. Den
Ring der flexiblen Achse (2) können Sie dann
auf dem Kombi-Werkzeug festdrehen.
Bedienen Sie den Achsensperrknopf nie
bei laufendem Motor.
Stativ für das Combitool
• Bringen Sie das Stativ am Rand einer
Werkbank oder eines Arbeitstisches an,
14
DE
dessen Dicke höchstens 60 mm betragen darf.
• Das Stativ ist höhenverstellbar. Lösen Sie das
obere Rohr des Stativs durch Linksdrehen.
Ziehen Sie das Rohr bis zur größten Höhe
heraus und arretieren Sie es wieder durch
Rechtsdrehen.
• Die Halterung ist ebenfalls höhenverstellbar;
hierzu drehen Sie den schwarzen Knopf links
herum. Nachdem Sie die Halterung in der
richtigen Höhe eingestellt haben, drehen Sie
den Knopf wieder fest.
• Befestigen Sie das Combitool an der
Halterung des Stativs. Diese Halterung lässt
sich um 360° drehen.
Zubehör für Combitool
Bevor Sie jedoch ein Zuszatzgerät verwenden, muß
immer geprüft werden,ob sich die erforderlichte
Drehzahl des Zusatzgerätes auch für die
Höchstgeschwindigkeiten von Combitool eignen.
Schleifsteine
Abb. 3
Wenn Sie Schleifsteine zum ersten Mal
gebrauchen, dann müssen diese immer zuerst
mit Hilfe des Wetzsteines ausbalanciert werden.
Mit dem Wetzstein kann zudem der Schleifstein
speziell geformt werden.
Material Geschwindigkeit
Stein, Muschel -
Stahl +
Aluminium, Messing + -
Kunststoff -
Filzscheiben
Abb. 4
Die Zubehörteile aus filz müssen auf die
mitgelieferte Achse montiert werden.
Material Geschwindigkeit
Stahl +
Aluminium, Messing + -
Kunststoff +
Schleifringe und -scheiben
Abb. 5
Material Geschwindigkeit
Holz ++
Stahl -
Aluminium, Messing +-
Kunststoff -
Fräser, Gravierpunkt und Bohrer
Abb. 6
Material Geschwindigkeit
Stein, Muschel Max
Stahl +-
Aluminium, Messing ++
Kunststoff -
5. WARTUNG
Trennen Sie die Maschine vom Netz,
wenn Sie am Mechanismus
Wartungsarbeiten ausführen müssen.
Diese Maschinen sind so konzipiert, dass sie
lange Zeit bei minimalem Wartungsaufwand
problemlos funktionieren. Durch regelmäßiges
Reinigen und sachgerechte Behandlung
verlängern Sie die Lebensdauer Ihrer Maschine.
Reinigen
Reinigen Sie das Maschinengehäuse regelmäßig
mit einem weichen Tuch, vorzugsweise nach
jedem Einsatz. Halten Sie die Lüfterschlitze
frei von Staub und Schmutz. Entfernen Sie
hartnäckigen Schmutz mit einem weichen Tuch,
angefeuchtet mit Seifenwasser.
Verwenden Sie keine Lösungsmittel wie Benzin,
Alkohol, Ammonia, usw. Derartige Stoffe
beschädigen die Kunststoffteile.
Schmierung
Stellen Sie sicher, dass Sie regelmäßig die flexible
Welle schmieren um Überhitzung zu vermeiden.
Störungen
Sollte beispielsweise nach Abnutzung eines
Teils ein Fehler auftreten, dann setzen Sie sich
bitte mit der auf der Garantiekarte angegebenen
Service-adresse in Verbindung. Im hinteren Teil
dieser Anleitung befindet sich eine ausführliche
Übersicht über die Teile, die bestellt werden
können.
15
NL
UMWELT
Um Transportschäden zu verhindern, wird die
Maschine in einer soliden Verpackung geliefert.
Die Verpackung besteht weitgehend aus
verwertbarem Material. Benutzen Sie also die
Möglichkeit zum Recyclen der Verpackung.
Schadhafte und/oder entsorgte
elektrische oder elektronische Geräte
müssen an den dafür vorgesehenen
Recycling-Stellen abgegeben werden.
Nur für EG-Länder
Entsorgen Sie Elektrowerkzeuge nicht über den
Hausmüll. Entsprechend der Europäischen
Richtlinie 2012/19/EU für Elektro- und
Elektronikschrott sowie der Einführung in das
nationale Recht müssen Elektrowerkzeuge, die
nicht mehr im Gebrauch sind, getrennt
gesammelt und umweltfreundlich entsorgt
werden.
GARANTIE
Lesen Sie die Garantiebedingungen auf der
separat beigefügten Garantiekarte.
Das Produkt und das Benutzerhandbuch
können geändert werden. Die technischen
Daten können ohne Vorankündigung geändert
werden.
COMBITOOL 160W
Hartelijk dank voor de aanschaf van dit Ferm
product.
Hiermee heeft u een uitstekend product
aangeschaft van één van de toonaangevende
Europese distributeurs. Alle Ferm producten
worden gefabriceerd volgens de hoogste
prestatie- en veiligheidsnormen. Deel van
onze filosofie is de uitstekende klantenservice
die wordt ondersteund door onze uitgebreide
garantie. Wij hopen dat u vele jaren naar
tevredenheid gebruik zult maken van dit product.
De nummers in de nu volgende tekst verwijzen
naar de afbeeldingen op pagina 2-3
Lees de bijgesloten veiligheids-
waarschuwingen, de aanvullende vei-
ligheidswaarschuwingen en de in-
structies. Het niet opvolgen van de veiligheids-
waarschuwingen kan elektrische schokken, brand
en/of ernstig letsel tot gevolg hebben. Bewaar de
veiligheidswaarschuwingen en instructies als
naslagwerk voor later.
Inhoudsopgave
1. Machinegegevens
2. Veiligheidsvoorschriften
3. Montage van accessoires
4. Montage van de flexibele as en het statief
5. Onderhoud
1. MACHINEGEGEVENS
Technische specificaties
Spanning 220-240V~
Frequentie 50 Hz
Opgenomen vermogen 160 W
Toerental, onbelast 8.000-35.000/min
Capaciteit, spantang 3.2 + 2.4 mm
Gewicht 1.75 kg
Lpa (geluidsdruk) 73+3 dB(A)
Lwa (geluidsvermogen) 84+3 dB(A)
Vibratiewaarde 3.74+1.5 m/s2
Trillingsniveau
Het trillingsemissieniveau, dat in deze gebruiks-
aanwijzing wordt vermeld, is gemeten in overeen-
stemming met een gestandaardiseerde test
volgens EN 60745; deze mag worden gebruikt
16
NL
om twee machines met elkaar te vergelijken en
als voorlopige beoordeling van de blootstelling
aan trilling bij gebruik van de machine voor de
vermelde toepassingen.
- gebruik van de machine voor andere
toepassingen, of met andere of slecht
onderhouden accessoires, kan het
blootstellingsniveau aanzienlijk verhogen.
- wanneer de machine is uitgeschakeld of
wanneer deze loopt maar geen werk verricht,
kan dit het blootstellingsniveau aanzienlijk
reduceren.
Bescherm uzelf tegen de gevolgen van
trilling door de machine en de accessoires te
onderhouden, uw handen warm te houden en uw
werkwijze te organiseren.
Controleer de machine, losse onderdelen en
accessoires op transportschade.
2. VEILIGHEIDSVOORSCHRIFTEN
Uitleg van de symbolen
Gevaar voor lichamelijk letsel of
materiële schade wanneer de instructies
in deze handleiding niet worden
opgevolgd.
Gevaar voor elektrische schok.
Het toerental van de machine kan
elektronisch worden ingesteld.
Draag een stofmasker.
Draag een veiligheidsbril en
gehoorbeschermers.
ALGEMENE VEILIGHEIDSVOOR-
SCHRIFTEN
WAARSCHUWING!
Lees alle veiligheidswaarschuwingen
en alle instructies. Het niet opvolgen
van onderstaande instructies kan leiden tot een
letsel.
Bewaar deze instructies.
De term “elektrisch gereedschap” in onder-
staande waarschuwingen heeft betrekking op
zowel apparatuur met een vaste elektriciteits-
kabel als op apparatuur met een accu (draadloze
apparatuur).
1) Werkgebied
a) Zorg voor een opgeruimde en goed
verlichte werkomgeving. Rommelige
en donkere werkomgevingen leiden tot
ongelukken.
b) Gebruik elektrisch gereedschap nooit
in een omgeving waar explosiegevaar
ontvlambare vloeistoffen, gassen,
dampen of andere stoffen. Elektrische
gereedschappen kunnen vonken veroorzaken,
die deze stoffen tot ontbranding kunnen
brengen.
c) Wanneer u elektrisch gereedschap
gebruikt, houd dan kinderen en
omstanders op afstand. Wanneer u
wordt afgeleid, kunt u de controle over het
gereedschap verliezen.
2) Elektrische veiligheid
a) Stekkers van elektrische gereedschappen
moeten probleemloos passen op het
aan in of aan de stekker. Gebruik geen
adapters voor geaarde elektrische
gereedschappen. Standaardstekkers en
passende stopcontacten verkleinen de kans
op een elektrische schok.
b)
leidingen, radiatoren, fornuizen en koel-
kasten. Wanneer uw lichaam geaard is, wordt
de kans op een elektrische schok groter.
c) Stel elektrische gereedschappen nooit
bloot aan regen of vocht. Wanneer er water
binnendringt in een elektrisch gereedschap,
wordt de kans op een elektrische schok groter.
d) Gebruik het snoer niet om het elektrisch
gereedschap te dragen, te verplaatsen
of de stekker uit het stopcontact te
trekken. Bescherm het snoer tegen olie,
warmte, scherpe randen en bewegende
delen. Beschadigde of vastzittende snoeren
vergroten de kans op een elektrische schok.
17
NL
e) Wanneer u elektrische gereedschappen
buiten gebruikt, gebruik dan een
verlengkabel die geschikt is voor
buitengebruik. Door een kabel te gebruiken
die geschikt is voor buitengebruik, wordt de
kans op een elektrische schok kleiner.
f) Gebruik een aardlekbeveiliging (RCD) als
niet te voorkomen is dat een powertool
moet worden gebruikt in een vochtige
omgeving. Gebruik van een RCD vermindert
het risico van elektrische schokken.
3) Persoonlijke veiligheid
a)
gebruik uw gezonde verstand wanneer
u een elektrisch gereedschap gebruikt.
Gebruik geen elektrische gereedschappen
wanneer u moe bent, of drugs, alcohol of
Eén moment van
gereed schappen kan ernstige verwondingen
tot gevolg hebben.
b)
Een gepast gebruik van veiligheidsvoor-
zieningen, zoals een stof masker, speciale
werkschoenen met antislipzolen, een
veiligheidshelm en gehoor bescherming
c) Voorkom dat het gereedschap per ongeluk
wordt gestart. Zorg dat de schakelaar op
de UITpositie staat, voordat u de stekker
in het stopcontact steekt. Draag elektrisch
gereedschap nooit met uw vinger op de
schakelaar en steek ook nooit de stekker van
ingeschakelde elektrische gereedschappen in
het stopcontact: dit leidt tot ongelukken.
d)
het elektrisch gereedschap voordat u hem
inschakelt. Instel en andere sleutels aan een
ronddraaiend onderdeel van het elektrisch
gereedschap kunnen tot verwondingen leiden.
e) Zorg dat u nooit uw evenwicht kunt
op de vloer. Hierdoor kunt u het elektrisch
gereedschap in on verwachte situaties beter
onder controle houden.
f) Zorg dat u geschikte kleding draagt. Draag
geen loshangende kleding of sieraden.
Houd uw haar, kleding en handschoenen
uit de buurt van bewegende delen. Loshan-
gende kleding, sieraden en lang haar kunnen
vast komen te zitten in bewegende delen.
g)
aansluiting van stofafzuiginstallaties,
aangesloten en gebruikt. Gebruik van deze
voorzieningen vermindert de gevaren die door
stof worden veroorzaakt.
h) Denk niet dat doordat u gereedschap vaak
gebruikt, u wel weet hoe het allemaal
werkt en dat u de veiligheidsbeginselen
voor het gebruik van het gereedschap wel
kunt negeren. Een onbezonnen actie kan in
een fractie van een seconde ernstig letsel tot
gevolg hebben.
4) Gebruik en onderhoud van elektrisch
gereedschap
a) Oefen geen overmatige kracht uit op
elektrisch gereedschap. Gebruik het
toepassing. Met het juiste elektrische
gereedschap voert u de taak beter en veiliger
uit wanneer dit op de snelheid gebeurt
waarvoor het apparaat is ontworpen.
b) Gebruik nooit elektrisch gereedschap
waarvan de AAN/UITschakelaar niet werkt.
Ieder elektrisch gereedschap dat niet kan
worden in en uitgeschakeld met de schakelaar
c) Trek de stekker uit het stopcontact voordat
gereedschappen, accessoires verwisselt
of het elektrisch gereedschap opbergt.
Wanneer u zich aan deze preventieve
veiligheidsmaatregelen houdt, beperkt u het
risico dat het gereedschap per ongeluk wordt
gestart.
d) Berg elektrisch gereedschap dat niet in
gebruik is op buiten bereik van kinderen
met het gereedschap of deze instructies
het apparaat niet gebruiken. Elektrisch
ongeoefende gebruikers.
e) Zorg voor een goed onderhoud van
elektrisch gereedschap. Controleer of
vastgezet. Controleer ook of er geen
18
NL
beschadigingen repareren vóór gebruik.
Veel ongelukken worden veroorzaakt door
slecht onderhoud van het gereedschap.
f)
zaagwerktuigen met scherpe randen zullen
onder controle te houden.
g) Gebruik alle elektrische gereedschappen,
accessoires, bitjes etc., zoals
aangegeven in deze instructies en op
werkomstandigheden en de uit te voeren
taak. Gebruik van elektrisch gereedschap
waarvoor het apparaat is ontworpen kunnen
h)
Houd handgrepen en greepoppervlakken
. Gladde
handgrepen en greepoppervlakken maken
veilig werken en controle over het gereedschap
in onverwachte situaties onmogelk.
5) Gebruik en onderhoud accugereedschap
a) Laad alleen op met de lader die door de
Een lader die
voor een bepaalde accu geschikt is, kan brand
veroorzaken wanneer deze met een andere
accu wordt gebruikt.
b) Gebruik elektrisch gereedschap alleen
met de speciaal hiervoor bedoelde accu’s.
Gebruik van andere accu’s kan kans op letsel
en brand geven.
c) Wanneer de accu niet in gebruik is,
houd deze dan uit de buurt van andere
metalen voorwerpen zoals paperclips,
andere kleine metalen voorwerpen die
een verbinding tussen twee polen kunnen
maken. Kortsluiting tussen de accupolen kan
brandwonden of brand veroorzaken.
d) Wanneer de accu niet juist wordt gebruikt,
kan er vloeistof uit lopen; raak dit niet aan.
Wanneer dit per ongeluk wel gebeurt, spoel
dan met water. Wanneer de vloeistof in de
ogen komt, moet u een arts raadplegen.
De vloeistof uit de accu kan irritaties of
brandwonden veroorzaken.
e) Gebruiken niet een accu of gereedschap
kunnen onvoorspelbaar gedrag vertonen, wat
brand, explosie of een risico van letsel met
zich meebrengt.
f) Stel een accu over het gereedschap niet
hoge temperatuur. Blootstelling aan vuur of
explosie veroorzaken. NB De temperatuur
g) Houd u aan alle instructies voor het laden
en laad de accu of het gereedschap niet
op buiten het temperatuurbereik dat in de
instructies wordt aangeduid. Op een onjuiste
aangeduide bereik kan de accu beschadigen
en het risico van brand doen toenemen.
6) Service
a) Laat uw gereedschap onderhouden door
die alleen gebruikmaakt van identieke
vervangingsonderdelen. Dit zorgt ervoor dat
Speciale veiligheidsvoorschriften
• Houd altijd het snoer verwijderd van de
bewegende delen van de machine.
• Schakel in het geval van blokkeren, de
machine onmiddellijk uit en trek de stekker uit
het stopcontact.
• Vergelijk het maximaal toegestane toerental
van de accessoires met het toerental van de
machine.
• Als u de machine weglegd moet de motor
uitgeschakeld zijn en bewegende delen tot
stilstand zijn gekomen.
• Bevestig nooit een montagesleutel aan uw
machine met een stuk touw of iets dergelijks.
• Gebruik de spindelblokkeerknop nooit als de
machine in werking is.
• Zorg ervoor dat de spantang-diameter
overeenkomt met de as-diameter van het
accessoire
• Gebruik een materiaalklem voor het vastzetten
van het werkstuk.
• Houd uw vingers weg van het draaiende
accessoire.
19
NL
Elektrische veiligheid
Neem bij het gebruik van elektrische
machines altijd de plaatselijk geldende
veiligheidsvoorschriften in acht in verband met
brandgevaar, gevaar voor elektrische schokken
en lichamelijk letsel. Lees behalve onderstaande
instructies ook de veiligheids-voorschriften in
het apart bijgevoegde veiligheids-katern door.
Bewaar de instructies zorgvuldig!
Controleer altijd of uw netspanning
overeenkomt met de waarde op het
typeplaatje.
Klasse II apparaat - Dubbel geïsoleerd -
een geaarde stekker is niet noodzakelijk.
Bij vervanging van snoeren of stekkers
Wanneer het netsnoer beschadigd raakt, dan
dient het vervangen te worden door een speciaal
netsnoer dat verkrijgbaar is bij de fabrikant of
de customer service van de fabrikant. Gooi
oude snoeren of stekkers direct weg zodra ze
door nieuwe exemplaren zijn vervangen. Het is
gevaarlijk om de stekker van een los snoer in een
stopcontact te steken.
Bij gebruik van verlengsnoeren
Gebruik uitsluitend een goedgekeurd
verlengsnoer, dat geschikt is voor het vermogen
van de machine. De aders moeten een doorsnede
hebben van minimaal 1,5 mm2. Wanneer het
verlengsnoer op een haspel zit, rol het snoer dan
helemaal af.
3. MONTAGE VAN
ACCESSOIRES
Haal vóór het monteren altijd de stekker
uit het stopcontact.
Waarschuwing! Plaats accessoire zo ver
mogelijk in de spantang of spankop,
zodat uitloop en onbalans tot een
minimum beperkt worden.
Montage van accessoires
Fig. 1
Druk de spindelblokkerknop in (2) en houdt deze
vast. Middels de spantang-sleutel draait u de
spantang (1) los. Breng de accessoire op zijn plaats.
Houdt de asblokkeringsknop ingedrukt bij het
vastdraaien van de spantangmoer met de spantang.
Om een accessoire in de flexibele as te plaatsen
blokkeert u de as door de pin in het gat te steken.
Vervolgens kunt u met de spansleutel de chuck
losdraaien en de accesoire plaatsen.
Zorg ervoor dat de pin is verwijderd is voor u de
machine weer in gebruik neemt.
Bediening
Schakel de machine in door de aan/uit-schakelaar
(A) in te drukken. U regelt de snelheid door
middel van het stelwieltje (B). Zet de machine pas
weg wanneer de motor volledig is uitgedraaid.
Zet de machine niet weg op een stoffige
ondergrond. Stofdeeltjes kunnen het mechaniek
binnendringen.
Een te hoge belasting bij een lage
snelheid van de Combitool kan de motor
laten verbranden.
4. MONTAGE VAN DE
FLEXIBELE AS EN HET
STATIEF
Flexibele as
Fig. 2
• Schroef de ring om de spantang los en
verwijder deze.
• Monteer de flexibele as op de Combitool,
waarbij de binnenas (1) in de spantang
geplaatst moet worden. De ring van de
flexibele as (2) kan vervolgens op de
Combitool vastgedraaid worden.
Druk de blokkeerknop nooit in wanneer
de machine nog draait.
Statief
• Monteer het statief aan de zijkant van een
werkbank of werkblad, waarbij de dikte
maximaal 60 mm mag zijn.
20
NL
• Het statief is verstelbaar in hoogte. Draai de
bovenste buis van het statief los door deze
naar links te draaien. Trek de buis uit tot zijn
maximale hoogte en zet het vast door de buis
rechtsom te draaien.
• De ophangbeugel is in hoogte verstelbaar,
door de zwarte knop los te draaien. Nadat u
de ophangbeugel op de juiste hoogte heeft
ingesteld draait u de knop weer vast.
• Bevestig de Combitool aan de ophangbeugel
van het statief, deze ophangbeugel kan 360°
gedraaid worden.
Accessoires voor de Combitool
Voor u accessoires gebruikt controleert u altijd
of het toegestane toerental van de accessoire
geschikt is voor de hoogste snelheid van de
Combitool.
Slijpstenen
Fig. 3
Indien u slijpstenen voor de eerste maal
gebruikt, maak dan gebruik van de wetsteen
om de slijpstenen uit te ballanceren. Ook kan de
wetsteen worden gebruikt om de slijpsteen een
speciale vorm te geven.
Materiaal Snelheid
Steen, gips -
Staal +
Aluminium, messing + -
Kunststof -
Vilten schijven
Fig. 4
De vilten accesoires dienen op de bijgeleverde as
te worden gemonteerd.
Materiaal Snelheid
Staal +
Aluminium, messing + -
Kunststof +
Schuurbanden en -schijven
Fig. 5
Materiaal Snelheid
Hout ++
Staal -
Aluminium, messing +-
Kunststof -
HSS freesje, graveerpunt en boortje
Fig. 6
Materiaal Snelheid
Steen, gips Max
Staal +-
Aluminium, messing ++
Kunststof -
5. ONDERHOUD
Zorg dat de machine niet onder
spanning staat wanneer
onderhoudswerkzaamheden aan het
mechaniek worden uitgevoerd.
Deze machine is ontworpen om gedurende
lange tijd probleemloos te functioneren met een
minimum aan onderhoud. Door de machine
regelmatig te reinigen en op de juiste wijze te
behandelen, draagt u bij aan een hoge levensduur
van uw machine.
Reinigen
Reinig de machinebehuizing regelmatig met een
zachte doek, bij voorkeur iedere keer na gebruik.
Zorg dat de ventilatiesleuven vrij van stof en
vuil zijn. Gebruik bij hardnekkig vuil een zachte
doek bevochtigd met zeepwater. Gebruik geen
oplosmiddelen als benzine, alcohol, ammonia,
etc. Dergelijke stoffen beschadigen de kunststof
onderdelen.
Smeren
Zorg dat u de flexibele as regelmatig smeert om
overmatige warmte ontwikkeling te verkomen.
Storingen
Wanneer er zich een storing voordoet,
bijvoorbeeld bij slijtage van een onderdeel, neem
dan contact op met het onderhoudsadres op de
garantiekaart. Achter in deze handleiding ziet u
een opengewerkte afbeelding van de onderdelen
die besteld kunnen worden.
MILIEU
Om transportbeschadiging te voorkomen, wordt
de machine in een stevige verpakking geleverd.
De verpakking is zo veel mogelijk gemaakt van
recyclebaar materiaal. Maak daarom gebruik van
Other manuals for CTM1017
2
Table of contents
Languages:
Other Ferm Power Tools manuals
