EN
18V Cordless wrench
CDM1127
Thank you for buying this Ferm product. By doing
so you now have an excellent product, delivered
by one of Europe’s leading suppliers. All products
delivered to you by Ferm are manufactured
according to the highest standards of
performance and safety. As part of our philosophy
we also provide an excellent customer service,
backed by our comprehensive warranty. We hope
you will enjoy using this product for many years
to come.
1. SAFETY INSTRUCTIONS
Read the enclosed safety warnings,
the additional safety warnings and the
instructions. Failure to follow the safety
warnings and the instructions may result in
electric shock, fire and/or serious injury. Save the
safety warnings and the instructions for future
reference.
The following symbols are used in the user
manual or on the product:
Read the user manual.
Denotes risk of personal injury, loss of life
or damage to the tool in case of non-
observance of the instructions in this
manual.
Risk of electric shock
Variable electronic speed
Rotation, left/right
Do not use in rain
Indoor use only
Class II machine - Double insulation - You
don’t need any earthed plug.
Max temperature 400C
Do not throw the battery into fire
Do not throw the battery into water
Do not dispose of the product in
unsuitable containers.
Separate collection for Li-ion battery.
Time-lag miniature fuse-link
The product is in accordance with the
applicable safety standards in the
European directives.
Additional safety warnings for drills
and screw drivers
a) Wear ear protectors when impact drilling.
Exposure to noise can cause hearing loss.
b) Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
c) Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting
accessory contacting a “live” wire may make
exposed metal parts of the power tool “live”
and could give the operator an electric shock.
Battery tool use and care
a) Recharge only with the charger specified by
the manufacturer. A charger that is suitable
for one type of battery pack may create a risk
of fire when used with another battery pack.

5
EN
b) Use power tools only with specifically
designated battery packs. Use of any other
battery packs may create a risk of injury and
fire.
c) When battery pack is not in use, keep it
away from other metal objects, like paper
clips, coins, keys, nails, screws or other
small metal objects, that can make a
connection from one terminal to another.
Shorting the battery terminals together may
cause burns or a fire.
d) Under abusive conditions, liquid may be
ejected from the battery; avoid contact.
If contact accidentally occurs, flush with
water. If liquid contacts eyes, additionally
seek medical help. Liquid ejected from the
battery may cause irritation or burns.
Service
a) Have your power tool serviced by a
qualified repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
For the charger
Intended use
Charge only CDA1096 type rechargeable battery
packs. Other types of batteries may burst causing
personal injury and damage.
a) The appliance is not to be used by persons
(including children) with reduced physical,
sensory or mental capabilities, or lack of
experience and knowledge, unless they
have been given supervision or instruction
b) Children being supervised not to play with
the appliance
c) Do not recharging non-rechargeable
batteries!
d) During charging, batteries must be placed
in the well ventilated area!
Residual risks
Even when the power tool is used as
prescribed it is not possible to eliminate all
residual risk factors. The following hazards
may arise in connection with the power tool’s
construction and design:
a) Health defects resulting from vibration
emission if the power tool is being used
over longer period of time or not adequately
managed and properly maintained.
b) Injuries and damage to property to due to
broken accessories that are suddenly dashed.
Warning! This power tool produces an
electromagnetic field during operation.
This field may under some circumstances
interfere with active or passive medical
implants. To reduce the risk of serious or
fatal injury, we recommend persons with
medical implants to consult their
physician and the medical implant
manufacturer before operating this
power tool.
Power cord replacement
If the supply cord is damaged, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.
2. MACHINE INFORMATION
Intended use
This 18V Cordless wrench is intended for driving
in and loosening bolts.
Technical specifications
Model No CDM1127
Charger CDA1097
Input of charger 100-240 V ~ 50-60Hz
Output of charger 22V DC 1500mA
Rechargeable Battery pack 18 V
Li-ion 4.0Ah
Battery charging time 3 hour
Chuck capacity 1/2”
Max. torque 380Nm
No load speed 0-2300 /min
Weight (incl. battery) 2.45 kg
Sound pressure level LPA
93.37 dB(A)
K=3 dB(A)
Sound power level LWA
104.37 dB(A)
K=3 dB(A)
Vibration 8.728m/s2
K=1.5 m/s2

6
EN
Vibration level
The vibration emission level stated in this
instruction manual has been measured in
accordance with a standardized test given in
EN60745; it may be used to compare one tool
with another and as a preliminary assessment of
exposure to vibration when using the tool for the
applications mentioned.
• Usingthetoolfordifferentapplications,orwith
different or poorly maintained accessories,
may significantly increase the exposure level.
• Thetimeswhenthetoolisswitchedoffor
when it is running but not actually doing the
job, may significantly reduce the exposure
level.
Protect yourself against the effects of vibration by
maintaining the tool and its accessories, keeping
your hands warm, and organizing your work
patterns.
Description
The numbers in the text refer to the diagrams on
pages 2- 3
Fig. A
1. Machine
2. Battery
3. Battery unlock button
4. Charger
5. Charger LED indicators
6. Chuck
7. Direction switch
8. On / off switch
9. Work light
Lithium-Ion technology
The battery provided with this machine have
Lithium-Ion technology.
One advantage of using Lithium-Ion
batteries is that, until the battery is almost
empty, hardly and power fading is
noticeable. The machine can be used
until you start noticing that the power of
the drill is elapsed. The battery is
discharged now and needs to be
charged.
Another advantage is that Lithium-Ion
batteries have no memory effect.
Therefore they can be charged at any
moment without degrading, independent
of the charging state of the battery.
3. OPERATING
The battery must be charged before first
use.
Removing the battery from the machine

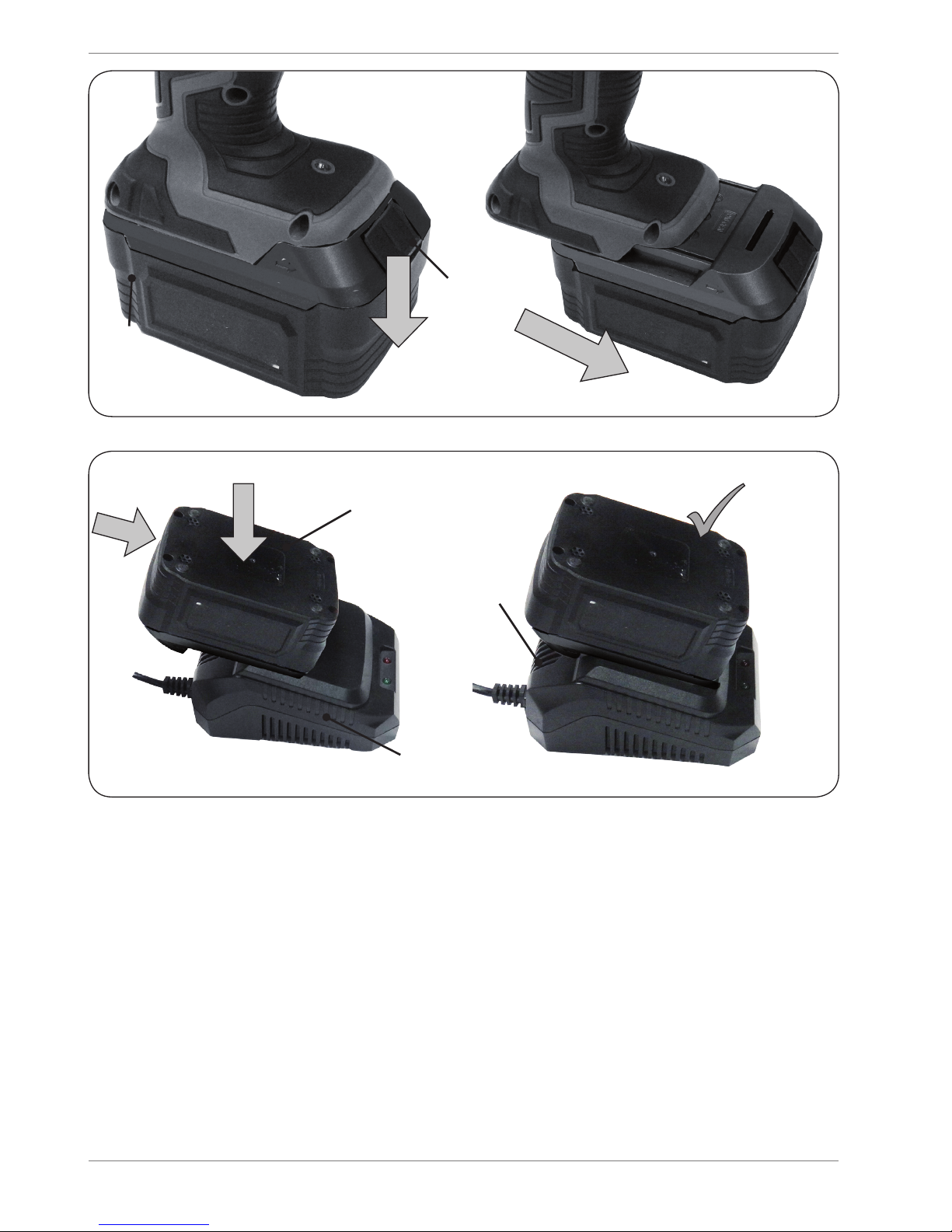

Fig. B
• Holdthemachine(1)firmlywithonehand
• Pushdownthebatteryunlockbutton(3)
locatedonthesideofthebattery(2)withthe
other hand.
• Keeppushingthisbutton(3)downandslide
the battery forward out of the machine, like
shown in Fig. B.
Inserting the battery into the machine
Fig. B
Ensure that the exterior of the battery is
clean and dry before connecting to the
charger or machine.
• Holdthemachine(1)firmlywithonehand
• Insertthebattery(2)intothebaseofthe
machine as shown in Fig. B.
• Pushthebatteryfurtherforwarduntilitclicks
into place.
Charging the battery (with the charger)
Fig. C
• Takethebattery(2)fromthemachine
• Turnthebattery(2)toupsidedownposition
andslideitontothecharger(4)asshownin
Fig. C.
• Pushthebatteryuntilitisfullypushedintothe
slot.
• Plugthechargerplugintoanelectricaloutlet
and wait for a while. The LED indicators on
thecharger(5)willlightenupandshowthe
charger status.
LED indicators (5)
Fig.C
Thechargerhas2LEDindicators(5)which
indicate the status of the charging process:

7
EN
Red LED
status:
Green LED
status: Charger status
Off Off No power
Off On
Standby mode:
-No battery is inserted or,
-Battery inserted but charging has
finished
On Off Battery charging in progress
• Fullychargingthebatterymaytakeupto180
minutes.
• Afterthebatteryisfullychargedremovethe
charger plug from the outlet and remove the
battery from the charger.
• Thebatterycanbestoredordirectlyinstalled
on the machine.
Lithium-Ion cells can be stored for a long
period without losing much of their
charge. When the machine is not being
used over a longer period of time it is
best to store the battery in charged
condition.
Fitting and removing sockets
Always remove the battery before
mounting an accessory.
To mount the socket, firmly push it bit with even
pressure on the machine.
To remove the socket, firmly pull it off the
machine.
Adjusting the direction of rotation
• Setthedirectionswitch(7)toposition“” in
order to drive screws.
• Setthedirectionswitch(7)toposition“” in
order to remove screws
Switching the machine on and off
WARNING: Ensure fastener and/or system will
withstand the level of torque generated by the
tool.
Excessive torque may cause breakage and
possible personal injury.
WARNING:Do not use regular socket wrench type
sockets;use only those impact wrenchs.
Socketsnotdesignedforimpactwrenchescould
break and result in personal injury.
Inspect sockets prior to use to ensure that they
have no cracks or other visible damage.
1. Place the accessory on the fastener head.
Keepthetoolpointedstraightatthefastener.
2.Pressingtheon/offswitch(8)willactivate
the machine, the further the switch is being
pushed, the faster the drill will turn. Releasing
theon/offswitch(8)willstopthemachine.
Always check torque with a torque wrench,
as the fastening torque is affected by many
factors including the following:
• Voltage:Lowvoltage,duetoanearly
discharged battery, will reduce fastening
torque.
• Accessorysize:Failuretousethecorrect
accessory size will cause a reduction in
fastening torque.
• Boltsize:Largerboltdiametersgenerally
require higher fastening torque. Fastening
torque will also vary according to length,
grade, and torque coefficient.
• Bolt:Ensurethatallthreadsarefreeofrustand
other debris to allow proper fastening torque.
• Material:Thetypeofmaterialandsurface
finish of the material will affect fastening
torque.
• Fasteningtime:Longerfasteningtimeresults
inincreasedfasteningtorque.Usingalonger
fastening time than recommended could
cause the fasteners to be overstressed,
stripped or damaged.
• Movethedirectionreversingswitch(7)tothe
middle position to lock the movement of the
on/off switch. It cannot be activated in this
position.
Only lay down the machine when it has
stopped running completely. Do not
place it on a dusty surface as particles of
dust could get into the mechanism.
Work light (9)
Fig. A
The machine is equipped with a work light to
illuminate the work location.
• Itautomaticallyswitchesonwhentheon/off
switch is being pressed.
• Itautomaticallyswitchesoffwhentheon/off
switch is released again.

8
DE
4. MAINTENANCE
Before cleaning and maintenance, always
switch off the machine and remove the
battery pack from the machine.
Clean the machine casings regularly with a soft
cloth, preferably after each use. Make sure that
the ventilation openings are free of dust and
dirt. Remove very persistent dirt using a soft
cloth moistened with soapsuds. Do not use any
solvents such as gasoline, alcohol, ammonia,
etc. Chemicals such as these will damage the
synthetic components.
WARRANTY
The warranty conditions can be found on the
separately enclosed warranty card.
ENVIRONMENT
Faulty and/or discarded electrical or
electronic apparatus have to be collected
at the appropriate recycling locations.
Only for EC countries
Do not dispose of power tools into domestic
waste. According to the European Guideline
2012/19/EUforWasteElectricalandElectronic
Equipment and its implementation into national
right, power tools that are no longer usable must
be collected separately and disposed of in an
environmentally friendly way.
The product and the user manual are subject
to change. Specifications can be changed
without further notice.
18 V Akku-Schlagschrauber
CDM1127
Vielen Dank für den Erwerb dieses Ferm Produkts.
SiehabensichfüreinausgezeichnetesProdukt
von einem der führenden Hersteller Europas
entschieden. Alle von Ferm gelieferten Produkte
werdengemäßdenhöchstenStandardsfür
LeistungsverhaltenundSicherheitgefertigt.Zu
unserer Firmenphilosophie gehört es außerdem,
IhneneinenausgezeichnetenKundendienst
anzubieten, gedeckt von unserer umfassenden
Garantie. Wir wünschen Ihnen viele Jahre Freude
an diesem Produkt.
1. SICHERHEITSANWEISUNGEN
Lesen Sie die beiliegenden
Sicherheitsanweisungen, die
zusätzlichen Sicherheitsanweisungen
sowie diese Bedienungsanleitung sorgfältig
durch. Bei Nichtbeachten der Sicherheits-
anweisungen und der Bedienungsanleitung kann
es zu einem Stromschlag, einem Brand und/oder
schweren Verletzungen kommen. Bewahren Sie
die Sicherheitsanweisungen und die
Bedienungsanleitung zur künftigen
Bezugnahme sicher auf.
FolgendeSymbolewerdenimBenutzerhandbuch
oder auf dem Produkt verwendet:
Benutzerhandbuch/Bedienungsanleitung
lesen.
Lebens- und Verletzungsgefahr und
Gefahr von Beschädigungen am
Werkzeug/Gerät bei Nichteinhaltung der
Anweisungen in dieser Bedienungs-
anleitung.
Gefahr eines Stromschlags.
Elektronische Drehzahlregelung.
Drehrichtung, links/rechts.

9
DE
Nicht im Regen benutzen.
Nur zur Benutzung in Innenräumen.
Werkzeug/Gerät der SchutzklasseII-
schutzisoliert- kein Schutzkontakt-
anschluss erforderlich.
Höchsttemperatur 40°C.
Batterien/Akkus nicht in offene Feuer
werfen.
Batterien/Akkus nicht ins Wasser werfen.
Produkt vorschriftsmäßig entsorgen,
nicht über den Hausmüll.
Der Li-Ionen-Akku muss separat der
Wertstoffsammlung zugeführt werden.
SicherungseinsatzfürträgeSicherungen.
Das Produkt entspricht den geltenden
Sicherheitsnormendereuropäischen
Richtlinien.
Zusätzliche Sicherheitshinweise für
Bohrmaschinen und Schrauber
a) Beim Schlagbohren Gehörschutz tragen.
Lärmbelastung kann zu Hörschäden und sogar
Hörverlust führen.
b) Wenn Seitengriffe zum Lieferumfang
des Werkzeugs gehören, müssen diese
verwendet werden. Ein Kontrollverlust über
das Werkzeug kann zu Verletzungen führen.
c) Halten Sie das Elektrowerkzeug bei der
Durchführung von Arbeiten, bei denen
das Schneidwerkzeug in Kontakt mit
verborgenen Elektroleitungen oder dem
eigenen Netzkabel kommen kann, an den
isolierten Griffflächen. Bei Kontakt des
Schneidwerkzeugs mit einem stromführenden
Kabel wird der Strom an die Metallteile
des Elektrowerkzeugs und dadurch an den
Bediener weitergeleitet, und der Bediener
erleidet einen Stromschlag.
Verwendung und Pflege des
Akkuwerkzeugs
a) Nur mit dem vom Hersteller angegebenen
Ladegerät laden. Ein Ladegerät, das für eine
bestimmte Sorte Akku geeignet ist, kann bei
Verwendung anderer Akkus eine Brandgefahr
auslösen.
b) Elektrowerkzeuge nur mit den speziell
dafür vorgesehenen Akkus verwenden.
Die Verwendung anderer Akkus kann zu
Verletzungs- und Brandgefahr führen.
c) Wenn der Akku nicht verwendet wird,
muss er von anderen Metallgegenständen
wie Büroklammern, Münzen, Schlüsseln,
Nägeln, Schrauben oder anderen kleinen
Metallgegenständen getrennt gelagert
werden, die eine Verbindung zwischen den
Polen herstellen könnten. Ein Kurzschließen
der beiden Akkupole kann zu Verbrennungen
oder Bränden führen.
d) Bei unsachgemäßer Verwendung
kann Flüssigkeit aus dem Akku
austreten. Berührung vermeiden. Bei
unbeabsichtigtem Kontakt sofort mit
Wasser spülen. Bei Kontakt der Flüssigkeit
mit den Augen zusätzlich einen Arzt
aufsuchen. Austretende Akkuflüssigkeit kann
zu Hautreizungen oder Verbrennungen führen.
Wartung
a) Lassen Sie Ihre Elektrowerkzeuge durch
einen qualifizierten Reparaturtechniker
ausschließlich mit identischen Ersatzteilen
warten. So lässt sich eine gleich bleibende
Sicherheit des Elektrowerkzeugs
gewährleisten.

10
DE
Für das Ladegerät
Verwendungszweck
Nur für das Laden von wiederaufladbaren Li-
Ionen-Akkus des CDA1096. Andere Arten von
Akkus können platzen und zu Verletzungen und
Schädenführen.
a) Das Gerät darf nicht von Personen
(einschließlich Kindern) mit eingeschränk-
ten körperlichen, sensorischen bzw.
geistigen Fähigkeiten, mangelnder
Erfahrung bzw. fehlendem Wissen
verwendet werden, wenn diese nicht
beaufsichtigt werden oder eine Einweisung
erhalten haben
b) Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem
Gerät spielen.
c) Nicht wiederaufladbare Batterien dürfen
nicht aufgeladen werden!
d) Während des Ladens müssen sich die
Akkus in einem gut belüfteten Raum
befinden!
Restrisiken
Selbst bei ordnungsgemäßer, beschriebener
Anwendung des Elektrowerkzeugs können
nicht alle Restrisikofaktoren ausgeschlossen
werden. Folgende Gefahren können in
Verbindung mit der Konstruktion und
Bauweise des Elektrowerkzeugs auftreten:
a) Die Verwendung des Elektrowerkzeugs
übereinenlängerenZeitraumoderdie
unsachgemäßer Verwendung oder nicht
ordnungsgemäße Wartung des Geräts
kann zu Gesundheitsschäden durch die
Vibrationsemission führen.
b) BeschädigteZubehörteile,dieplötzlich
davongeschleudert werden, können zu
VerletzungenundSachschädenführen.
Warnung! Dieses Elektrowerkzeug
erzeugt während des Betriebs ein
elektromagnetisches Feld. Dieses Feld
kann unter bestimmten Umständen eine
Störung von aktiven oder passiven
Körperhilfsmitteln verursachen. Zur
Verringerung der Gefahr von schweren
oder tödlichen Verletzungen empfehlen
wir, dass Personen mit medizinischen
Implantaten vor der Verwendung dieses
Elektrowerkzeugs Rücksprache mit ihrem
Arzt und dem Hersteller der
medizinischen Implantate halten.
Austausch des Netzkabels
Beschädigte Netzkabel müssen durch den
Hersteller,dessenKundendienstoderähnlich
qualifizierte Fachleute ausgetauscht werden, um
Gefahrensituationen zu vermeiden.
2. ANGABEN ZUM WERKZEUG
Verwendungszweck
Dieser18VAkku-Schlagschrauberistfürdas
Einschrauben und das Lösen von muttern.
Technische Daten
Modellnummer CDM1127
Ladegerät CDA1097
Eingang des Ladegeräts 100-240 V ~ 50-60Hz
Ausgang des Ladegeräts 22V DC 1500mA
Wiederaufladbarer Akku 18 V
Li-Ionen 4.0Ah
Akkuladezeit 3 Stunde
AufnahmeWerkzeugeinsatzhalter 1/2”
Max. Drehmoment 380Nm
Leerlaufdrehzahl 0-2300 /min
Gewicht (mit Akku) 2,45 kg
Schalldruckpegel LPA
93,37 dB(A)
K=3 dB(A)
Schallleistungspegel LWA
104,37 dB(A)
K=3 dB(A)
Schwingung 8,728m/s2
K=1,5 m/s2
Vibrationsintensität
Die in dieser Bedienungsanleitung
angegebene Vibrationsintensität wurde mit
einem standardisierten Test gemäß EN60745
gemessen. Anhand dieser Größe können
Werkzeuge miteinander verglichen werden.
Außerdem eignet sich diese Größe für eine
erste Beurteilung der Vibrationsbelastung bei
Verwendung des Werkzeugs für die angegebenen
Anwendungszwecke.
