Ferm CSM1039 User manual

WWW.FERM.COM
EN
DE
NL
FR
ES
PT
IT
SV
FI
NO
DA
Original instructions 03
Übersetzung der Originalbetriebsanleitung 09
Vertaling van de oorspronkelijke gebruiksaanwijzing 15
Traduction de la notice originale 21
Traducción del manual original 27
Tradução do manual original 33
Traduzione delle istruzioni originali 39
Översättning av bruksanvisning i original 45
Alkuperäisten ohjeiden käännös 51
Oversatt fra orginal veiledning 56
Oversættelse af den originale brugsanvisning 62
CSM1039

1
2
12
6
9
10
11
17
14
15
13
7
4
5
12
8
3
17
18
2
Fig. 1

3
EN
CIRCULAR SAW
Thank you for buying this Ferm product.
By doing so you now have an excellent product,
delivered by one of Europe’s leading suppliers.
All products delivered to you by Ferm are
manufactured according to the highest standards
of performance and safety. As part of our
philosophy we also provide an excellent customer
service, backed by our comprehensive warranty.
We hope you will enjoy using this product for
many years to come.
The pictures mentioned in the text are
corresponding with the pictures at page 2
For your own safety and for the safety of
others, please read these instructions
carefully before using this appliance. It
will help you understand your product
more easily and avoid unnecessary risks.
Keep this instruction manual in a safe
place for future use.
Contents
1. Machine data
2. Safety instructions
3. Assembly and adjusting instructions
4. Operation
5. Maintenance
1. MACHINE DATA
Technical specifications
Voltage 230-240 V
Frequency 50 Hz
Power input 1200 W
No load speed 5500/min
Saw blade dimensions Ø185xØ20x2.4 mm
Number of teeth Z24
Max sawing depth 90° 65 mm
Max sawing depth 45° 43 mm
IP Class IP 20
Weight 3,47 kg
Lpa (sound pressure level) 92.8+3 dB(A)
Lwa (sound power level) 103.8+3 dB(A)
aw(vibration value) 3.787+1.5 m/s2
Vibration level
The vibration emission level stated in this
instruction manual has been measured in
accordance with a standardised test given in
EN 60745; it may be used to compare one tool
with another and as a preliminary assessment of
exposure to vibration when using the tool for the
applications mentioned
- using the tool for different applications, or with
different or poorly maintainted accessories,
may significantly increase the exposure level
- the times when the tool is switched off or when
it is running but not actually doing the job, may
significantly reduce the exposure level
Protect yourself against the effects of vibration
by maintaining the tool and its accessories,
keeping your hands warm, and organizing your
work patterns
Product information
Fig. A
1. Handgrip
2. On/off switch
3. Cut depth clamping knob
4. Power cord
5. Saw blade safety guard
6. Hexagon screw
7. Soleplate
8. Retaining ring
9. Saw blade
10.Rip fence
11.Rip fence clamping knob
12.Sawing angle clamping knob
13.Shaft locking knob
14.Protractor
15.Knob
16.Safety switch
17.Carbon brush screw
Contents of packing
1 Circular handsaw
1 Rip fence
1 TCT Saw blade Ø185 mm
1 Allen key
1 Set carbon brushes
Check first whether or not the delivery has been
damaged by transport and/or whether all the
parts are present.

4
EN
2. SAFETY INSTRUCTIONS

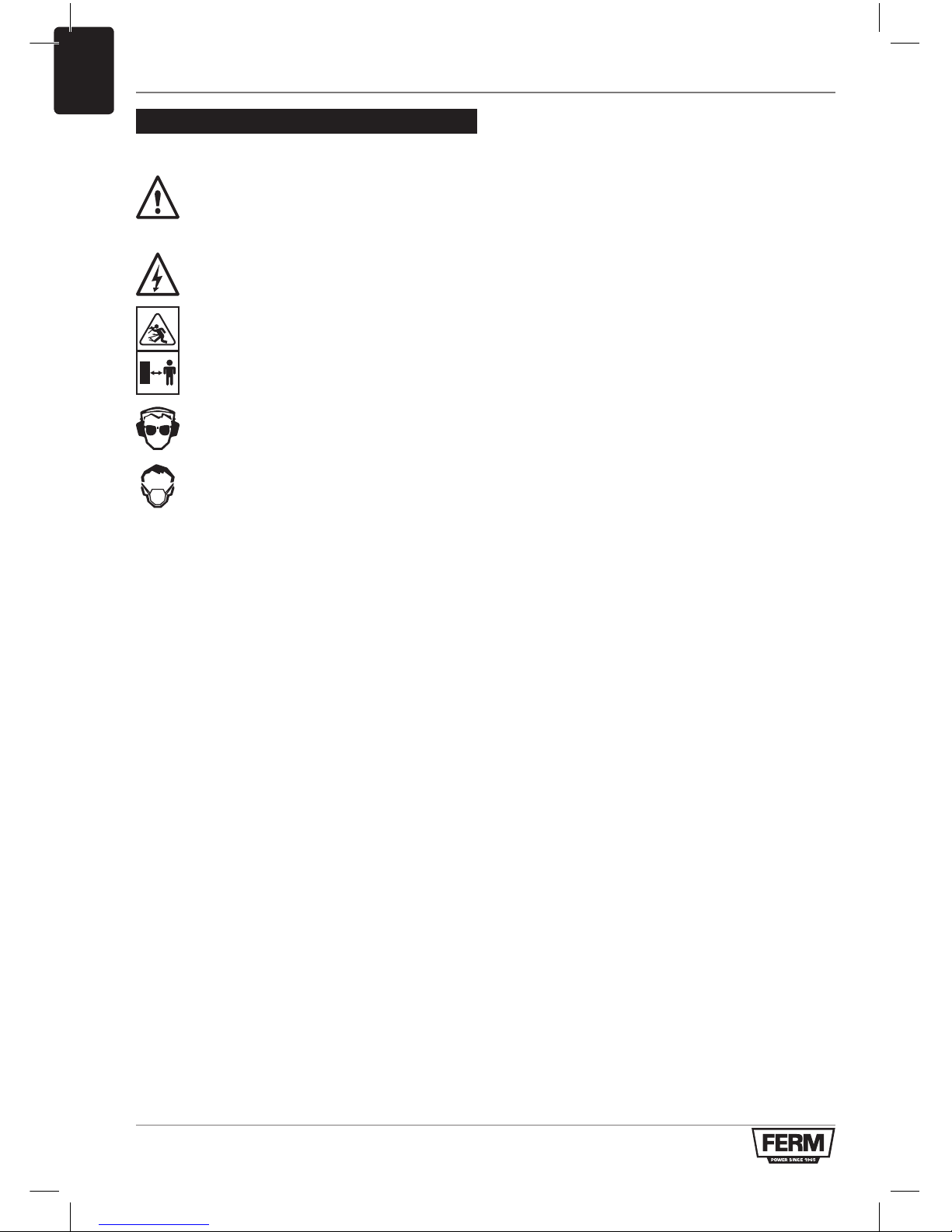

Explanation of the symbols
Denotes risk of personal injury, loss of life
or damage to the tool in case of non-
observance of the instructions in this
manual.
Indicates electrical shock hazard.
Keep bystanders away
Wear ear and eye protection
Wear a dust mask. Working with wood,
metals and other materials may produce
dust that is harmful to health. Do not
work with material containing asbestos
Danger
a) Keep hands away from cutting area and the
blade. Keep your second hand on auxiliary
handle, or motor housing. If both hands are
holding the saw, they cannot be cut by the blade.
b) Do not reach underneath the workpiece. The
guard cannot protect you from the blade below
the workpiece.
c) Adjust the cutting depth to the thickness of the
workpiece. Less than a full tooth of the blade
teeth should be visible below the workpiece.
d) Never hold piece being cut in your hands or
across your leg. Secure the workpiece to a
stable platform. It is important to support the
work properly to minimize body exposure,
blade binding, or loss of control.
e) Hold power tool by insulated gripping surfaces
when performing an operation where the
cutting tool may contact hidden wiring or its
own cord. Contact with a “live” wire will also
make exposed metal parts of the power tool
“live” and shock the operator.
f) When ripping always use a rip fence or straight
edge guide. This improves the accuracy of cut
and reduces the chance of blade binding.
g) Always use blades with correct size and
shape (diamond versus round) of arbour
holes. Blades that do not match the mounting
hardware of the saw will run eccentrically,
causing loss of control.
h) Never use damaged or incorrect blade
washers or bolt. The blade washers and bolt
were specially designed for your saw, for
optimum performance and safety of operation.
Causes and operator prevention of kickback
• Kickbackisasuddenreactiontoapinched,
bound or misaligned saw blade, causing
an uncontrolled saw to lift up and out of the
workpiece toward the operator;
• Whenthebladeispinchedorboundtightly
by the kerf closing down, the blade stalls and
the motor reaction drives the unit rapidly back
toward the operator;
• Ifthebladebecomestwistedormisaligned
in the cut, the teeth at the back edge of the
blade can dig into the top surface of the wood
causing the blade to climb out of the kerf and
jump back toward the operator.
Kickback is the result of saw misuse and/or
incorrect operating procedures or conditions and
can be avoided by taking proper precautions as
given below.
a) Maintain a firm grip with both hands on the
saw and position your arms to resist kickback
forces. Position your body to either side of the
blade, but not in line with the blade. Kickback
could cause the saw to jump backwards,
but kickback forces can be controlled by the
operator, if proper precautions are taken.
b) When blade is binding, or when interrupting
a cut for any reason, release the trigger and
hold the saw motionless in the material until
the blade comes to a complete stop. Never
attempt to remove the saw from the work or
pull the saw backward while the blade is in
motion or kickback may occur. Investigate and
take corrective actions to eliminate the cause
of blade binding.
c) When restarting a saw in the workpiece, centre
the saw blade in the kerf and check that saw
teeth are not engaged into the material. If saw
blade is binding, it may walk up or kickback
from the workpiece as the saw is restarted.
d) Support large panels to minimise the risk of
blade pinching and kickback. Large panels tend
to sag under their own weight. Supports must

5
EN
be placed under the panel on both sides, near
the line of cut and near the edge of the panel.
e) Do not use dull or damaged blades.
Unsharpened or improperly set blades
produce narrow kerf causing excessive
friction, blade binding and kickback.
f) Blade depth and bevel adjusting locking levers
must be tight and secure before making cut.
If blade adjustment shifts while cutting, it may
cause binding and kickback.
g) Use extra caution when making a “plunge
cut” into existing walls or other blind areas.
The protruding blade may cut objects that can
cause kickback.
Safety instructions lower guard
a) Check lower guard for proper closing before
each use. Do not operate the saw if lower
guard does not move freely and close instantly.
Never clamp or tie the lower guard into the
open position. If saw is accidentally dropped,
lower guard may be bent. Raise the lower
guard with the retracting handle and make sure
it moves freely and does not touch the blade or
any other part, in all angles and depths of cut.
b) Check the operation of the lower guard spring.
If the guard and the spring are not operating
properly, they must be serviced before use.
Lower guard may operate sluggishly due to
damaged parts, gummy deposits, or a build-
up of debris.
c) Lower guard should be retracted manually
only for special cuts such as “plunge cuts”
and “compound cuts.” Raise lower guard by
retracting handle and as soon as blade enters
the material, the lower guard must be released.
For all other sawing, the lower guard should
operate automatically.
d) Always observe that the lower guard is
covering the blade before placing saw down
on bench or floor. An unprotected, coasting
blade will cause the saw to walk backwards,
cutting whatever is in its path. Be aware of the
time it takes for the blade to stop after switch
is released.
Before using the circular saw
Check the following points:
 • Doesthevoltageofthemotorcorrespond
with the mains voltage (appliances for a
mains voltage of 230 V
 • Arethemainsleadandthemainsplugin
a good condition: solid, without any loose
ends or damage;
 • Isthesawblademissinganyteethor
showing any cracks, it so must be replaced
immediately.
 • Makesurethebladeissecure.
 • Usethiscircularsawtosawonlywood,
wood-like products.
• Donotusecircularsawbladeswichare
deformed or damaged.
• DonotuseHSSblades.
• Onlyusebladesmeetingtherequired
dimensions, as well as data and descriptions;
• Neverapplyanybladesofwhichthethickness
is greater than that of the riving knife.
• Donotstopthebladeofacircularsawby
pressing the blade from the side.
• Checkthatthebladeguardcanfreelymove
and fully closes.
• Neverlock-uptheguardintheopenposition.
• Neverputsidewardpressureontheblade.
This may cause the blade to break.
• Becarefulwhencuttingwoodwithknots,nails
or cracks in it and/or dirt on it, as these can
cause the blade to get stuck.
• Neverleavethecircularsawunattended.
• Usethiscircularsawtosawonlywoodor
wood-like products.
Using the machine
• Useclampsoravicetoholdthework.
• Neverremovewoodchipsandsawdustthatis
close to the saw blade with your hands. If there
are small pieces of wood left between the
fixed and the movable parts, the circular saw
will have to be stopped. The plug needs to be
removed from the socket, before any left piece
can be removed.
• Checkthatthebladeissuitableforthespindle
speed of the circular saw. Do not attempt
to cut before the circular saw has reached
full speed. Make sure the circular saw runs
without load (i.e. is not in contact with the
work) when you switch it on. The circular saw
must have reached its full speed first.
• Nevercutwoodthatisthickerthanthedepth
of the saw blade.
• Whencuttinginwoodenwallsorfloors,check
there is no wiring or piping where you intend to
cut.

6
EN
• Switchoffthetoolandwaituntilthebladehas
stopped completely before moving the saw
away from the work or putting it down. Hearing
protection should be worn when using circular
saw.
Switch off the machine immediately when you
discover:
• Adefectivemainsplugormainslead;
• Adefectiveswitch.
• Overheatingofthecircularsaw.
• Smokeorodeurcausedbyscorched
insulation.
Electrical safety
When using electric machines always observe the
safety regulations applicable in your country to
reduce the risk of fire, electric shock and personal
injury. Read the following safety instructions and
also the enclosed safety instructions. Keep these
instructions in a safe place!
Alwayscheckthatthepowersupply
corresponds to the voltage on the rating
plate.
Class II machine – Double insulation –
You don’t need any earthed plug.
Replacing cables or plugs
If the mains cable becomes damaged, it must
be replaced with a special mains cable available
from the manufacturer or the manufacturer’s
customer service. Dispose of old cables or plugs
immediately after replacing them with new ones. It
is dangerous to connect the plug of a loose cable
to a socket.
Using extension cables
Only use an approved extension cable suitable
for the power input of the machine. The minimum
conductor size is 1.5 mm2. When using a cable
reel always unwind the reel completely.
3. ASSEMBLY AND ADJUSTING
INSTRUCTIONS
Before adjusting the saw, make sure the
plug is removed from the socket.
Setting the sawing angle (bevel)
• Loosenbothknobs(12).
• Rotatethesoleplatetothecorrectposition(0°
-45°),andtightentheknobs.Thesawingangle
(bevel) can be read on the protractor (14).
Fitting the ripfence
• Loosenknob(11).
• Inserttheripfenceintotheslotsprovided.
• Setthecorrectcutwidthandtightentheknob
(11).
Setting the cutting depth
• Loosenknob(3).
• Movethesoleplate(7)downwards.
• Thecutdepthofthesawbladecanbereadoff
on the side of the safety guard.
• Tightentheclampingknob(3)oncethecorrect
depth is set.
Exchanging or cleaning the saw blade
• Usetheshaftlockingknob(13)topreventthe
shaft from rotating.
• Nextloosenthehexagonscrew(6)inthe
centre of the saw blade, using the Allen key
provided.
• Turnthesafetyguardtotherear,andholdit
there with the aid of the knob (15).
• Withdrawtheretainingringandthesawblade,
and clean the saw blade, or replace it with a
new one.
• Againplacethesawbladebackontheshaft.
• Allowthesafetyguardtoreturnoverthesaw
blade by releasing the knob (15).
• Presstheshaftlockingknob(13)backin,refit
the retaining ring (8) and tighten the hexagon
screw (6) firmly once more.

7
EN
4. OPERATION
Useofhearingprotectionis
recommended while operating the
circular saw.
Switching On/Off
• Pressknob(16)withyourright-handthumb
and keep it depressed.
• Pressknob(2)tostartthesaw.
• Releaseknob(2)tostopthesaw.
Operation
• Holdtheworkusingclampsoravicetohave
both hands free to operate the saw.
• Switchonthesawandplacethebottomplate
on the work.
• Slowlymovethesawtowardsthepreviously
drawn cutting line and slowly press the tool
forward.
• Firmlypressthebottomplateonthework,
otherwise the circular saw may start to vibrate,
causing the blade to break more easily.
Let the saw do the job. Do not put undue
pressure on the circular saw.
5. MAINTENANCE
Makesurethatthemachineisnotlive
when carrying out maintenance work on
the motor.
The machines have been designed to operate over a
long period of time with a minimum of maintenance.
Continuous satisfactory operation depends upon
proper machine care and regular cleaning.
Troubleshooting
Below we have listed a few probable causes and
solutions to which you can refer if your circular
saw does not function properly.
1. The temperature of the electric motor ex-
ceeds 70°C.
• Themotorhasbeenoverloadedbyworkingit
too hard.
 • Cutmoreslowlyandallowthemotorto
cool down.
• Themotorisdefective.
 • Pleasecontacttheserviceaddressonthe
warranty card.
2. The tool does not work when switched on.
• Damagedcordand/orplug.
 • Checkcordand/orplug.
• Defectiveswitch.
 • Pleasecontacttheserviceaddressonthe
warranty card.
3. When cutting it is very difficult to move the
work forward in a straight line and the cut is
not clean.
• Thebladeisbentorblunt.
 • Replacetheblade.
4. The circular saw makes a lot of noise and/
or does not run smoothly.
• Thecarbonbrushesareworn.
 • Pleasecontacttheserviceaddressonthe
warranty card.
Cleaning
Keep the ventilation slots of the machine clean to
prevent overheating of the engine.
Regularly clean the machine housing with a
soft cloth, preferably after each use. Keep the
ventilation slots free from dust and dirt.
If the dirt does not come off use a soft cloth
moistened with soapy water. Never use solvents
such as petrol, alcohol, ammonia water, etc.
These solvents may damage the plastic parts.
Replacing hte carbon brushes
• Removethescrews(17).
• Withdrawthecarbonbrushes(18)fromthe
circular handsaw and inspect them for wear.
• Placethecarbonbrushesbackinthebrush
holders provided.
• Checkthatthecoppercontactonthecarbon
brushes makes good contact with the copper
part in the brush holder.
• Replacethescrews(17)andtightenthem
firmly.
Frequent use will cause the carbon
brushestoweardown.Regular
inspection, after every 30 hours of use, is
essential. If the brushes have worn down
to less than 4 mm, replace.

8
EN
Lubrication
Themachinerequiresnoadditionallubrication.
Faults
Should a fault occur, e.g. after wear of a part,
please contact the service address on the
warranty card. In the back of this manual you find
an exploded view showing the parts that can be
ordered.
ENVIRONMENT
To prevent damage during transport, the
appliance is delivered in a solid packaging which
consists largely of reusable material. Therefore
please make use of options for recycling the
packaging.
Faultyand/ordiscardedelectricalor
electronic apparatus have to be
collected at the appropriate recycling
locations.
WARRANTY
The warranty conditions can be found on the
separately enclosed warranty card.

9
DE
KREISSÄGE
Vielen Dank, dass Sie sich für den Kauf dieses
Ferm-Produkts entschieden haben.
Sie besitzen nun ein hervorragendes Produkt
von einem führenden europäischen Lieferanten.
Alle Ferm-Produkte werden nach höchsten
Leistungs- und Sicherheitsstandards gefertigt.
Gemäß unserer Philosophie bieten wir Ihnen einen
exzellenten Kundenservice sowie eine vollständige
Garantie auf unsere Produkte. An diesem Produkt
werden Sie noch viele Jahre Ihre Freude haben.
Die Nummer im nachfolgenden Text korres-
pondieren mit den Abbildungen auf Seite 2
LesenSiedieseAnleitungimHinblickauf
Ihre eigene Sicherheit und die Sicherheit
anderer bitte vor der Benutzung dieses
Geräts gründlich durch. Dadurch
verstehenSieIhrProduktbesserund
vermeidenunnötigeRisiken.Bewahren
SiedieseAnleitungzumkünftigen
Gebrauch an einer sicheren Stelle auf.
Inhalt
1. Technische Daten
2. Sicherheitsvorschriften
3. Montage und einstellung
4, Bedienung
5. Wartung
1. TECHNISCHE DATEN
Gerätedaten
Spannung 230-240 V~
Frequenz 50 Hz
Aufnahmeleistung 1200 W
Drehzahl unbelastet/min 5500
Abmessung Sägeblatt Ø185xØ20x2.4 mm
Anzahl Zahne Z24
Max. Schnitttiefe 90° 65 mm
Max. Schnitttiefe 45° 43 mm
IP Klasse IP 20
Gewicht 3,47 kg
Lpa (Schalldruckpegel) 92,8+3 dB(A)
Lwa (Schallleistungspegel) 103,8+3 dB(A)
Vibrationswert 3,787+1,5 m/s2
Vibrationsstufe
Die im dieser Bedienungsanleitung angegebene
Vibrationsemissionsstufe wurde mit einem
standardisierten Test gemäß EN 60745
gemessen; Sie kann verwendet werden, um ein
Werkzeug mit einem anderen zu vergleichen und
als vorläufige Beurteilung der Vibrationsexposition
bei Verwendung des Werkzeugs für die
angegebenen Anwendungszwecke
- die Verwendung des Werkzeugs für andere
Anwendungen oder mit anderem oder
schlecht gewartetem Zubehör kann die
Expositionsstufe erheblich erhöhen
- Zeiten, zu denen das Werkzeug ausgeschaltet
ist, oder wenn es läuft aber eigentlich nicht
eingesetzt wird, können die Expositionsstufe
erheblich verringern
Schützen Sie sich vor den Auswirkungen der
Vibration durch Wartung des Werkzeugs und
des Zubehörs, halten Sie Ihre Hände warm und
organisieren Sie Ihren Arbeitsablauf
Produktinformation
Abb. A
1. Handgriff
2. Ein-/Ausschalter
3. Feststellknopf Schnitttiefe
4. Netzkabel
5. Sägeblatt-Berührungsschutz
6. Sechskantschraube
7. Grundplatte
9. Sprengring
9. Sägeblatt
10.Parallelanschlag
11.Feststellknopf Parallelanschlag
12.Feststellknopf Schnittwinkel
13.Feststellknopf Schaft
14.Winkelmesser
15.Knopf
16.Sicherheitsschalter
17.Kohlebürstenschraube
18.Kohlebürste
Verpackungsinhalt
1 Handkreissäge
1 Parallelanschlag
1 TCT-Sägeblatt Ø 185 mm
1 Innensechskantschlüssel
1 Kohlenbürstensatz
Überprüfen Sie die Maschine, lose Teile und
Zubehör auf Transportschäden.

10
DE
2. SICHERHEITSVORSCHRIFTEN
Erläuterung der Symbole
Lebens- und Verletzungsgefahr und
Gefahr von Beschädigungen am Gerät
bei Nichteinhaltung der Sicherheits-
vorschriftenindieserAnleitung.
Deutet das Vorhandensein elektrischer
Spannung an.
Ziehen Sie, falls das Kabel beschädigt
wird und auch während Wartungs-
arbeiten, sofort den Netzstecker.
Zuschauer fernhalten.
TragenSieAugen-und
Gehörschutzvorrichtungen
Tragen Sie eine Staubmaske. Bei der
ArbeitanHolz,Metallenoderanderen
Materialienkanngesundheitsschädlicher
Staubentstehen.ArbeitenSienichtmit
asbesthaltigemMaterial!
Gefahr
a) Bringen Sie Ihre Hände nicht in die Nähe des
Sägeblatts oder Sägebereichs. Legen Sie
die zweite Hand auf den Zusatzgriff oder das
Motorgehäuse. Wenn beide Hände die Säge
halten, können sie nicht durch das Sägeblatt
verletzt werden.
b) Fassen Sie nicht unter das Werkstück. Die
Schutzhaube kann Sie nicht vor dem Sägeblatt
unter dem Werkstück schützen.
c) Passen Sie die Sägetiefe an die Stärke
des Werkstücks an. Unter dem Werkstück
sollte weniger als ein Zahn des Sägeblatts
vollständig zu sehen sein.
d) Halten Sie das zu schneidende Stück niemals
in den Händen oder über den Beinen. Sichern
Sie das Werkstück auf einer stabilen Plattform.
Es ist wichtig, das Werkstück ordnungsgemäß
abzustützen, um Körperbelastung, Klemmen
des Sägeblatts oder Kontrollverlust zu
minimieren.
e) Halten Sie das strombetriebene Gerät an
den isolierten Griffflächen fest, wenn das
Sägewerkzeug im Betrieb versteckte Kabel
oder das eigene Stromkabel verletzen könnte.
Durch Kontakt mit einem unter Spannung
stehenden Stromkabel werden freiliegende
Metallteile des strombetriebenen Geräts
ebenfalls unter Spannung gesetzt, und es kann
zu einem Stromschlag kommen.
f) Verwenden Sie beim Längssägen immer einen
Parallelanschlag oder eine Gleitführung. Damit
erhalten Sie einen präziseren Schnitt und
können verhindern, dass sich die Sägeblätter
verklemmen.
g) Verwenden Sie stets Blätter mit den
passenden Aufstecklöchern. Blätter, die nicht
auf den Aufsatz der Säge passen, rotieren
außermittig, was zu einem Kontrollverlust führt.
h) Verwenden Sie niemals beschädigte oder
falsche Sägescheiben oder Bolzen. Die Säge-
scheiben und Bolzen wurden speziell für Ihre
Säge hergestellt, um eine optimale Leistung
und ein sicheres Arbeiten zu gewährleisten.
Ursachen für einen Rückschlag und
Vorbeugungsmaßnahmen
• Einverklemmtesoderfalschaufgesetztes
Sägeblatt kann Ursache für einen Rückschlag
sein, bei dem die Säge außer Kontrolle gerät
und in Richtung des Benutzers ausschlägt.
• WenndasSägeblattdurchdieSchnittfuge
geklemmt wird, bleibt das Sägeblatt stecken
und wird durch die Motorreaktion ruckartig
zum Benutzer gelenkt.
• WenndasBlattbeimSägenverbogenoder
verzogen wird, kann sich der hinterste Zahn
in die Oberfläche des Werkstücks bohren,
sodass das Blatt aus der Schnittfuge
herausspringt und in Richtung des Benutzers
zurückfährt.
Ein Rückschlag ist das Ergebnis von unsach-
gemäßer Verwendung der Säge, dem durch
folgende Maßnahmen vorgebeugt werden kann:
a) Halten Sie die Säge mit beiden Händen fest,
und positionieren Sie Ihre Arme so, dass
Sie den Kräften im Falle eines Rückschlags
entgegenwirken können. Stellen Sie sich
seitlich zum Sägeblatt hin, niemals in einer
Linie mit dem Sägeblatt. Bei einem Rückschlag
springt die Säge zurück. Sie können den
Rückschlagkräften jedoch entgegenwirken,

11
DE
wenn Sie entsprechende Vorsichtsmaßnahmen
ergreifen.
b) Wenn das Sägeblatt klemmt oder wenn Sie
den Sägevorgang aus irgendeinem Grund
unterbrechen, schalten Sie das Gerät aus, und
halten Sie die Säge solange im Werkstück,
bis das Blatt vollständig zum Stillstand
kommt. Ziehen Sie die Säge niemals aus dem
Werkstück heraus oder führen sie zurück,
solange das Blatt rotiert oder die Gefahr eines
Rückschlags besteht. Überprüfen Sie das
Gerät, und ergreifen Sie Maßnahmen, um ein
Klemmen des Sägeblatts zu verhindern.
c) Wenn Sie den Sägevorgang an einem
Werkstück fortsetzen, platzieren Sie das
Sägeblatt in die Mitte der Schnittfuge, und
stellen Sie sicher, dass die Sägezähne
nicht in das Material greifen. Klemmt das
Sägeblatt, springt es beim Neustart der Säge
möglicherweise aus dem Werkstück heraus
oder verursacht einen Rückschlag der Säge.
d) Stützen Sie große Werkstücke ab, um ein
Klemmen des Sägeblatts und einen Rückschlag
zu verhindern. Große Werkstücke neigen dazu,
unter ihrem eigenen Gewicht nachzugeben. Die
Stützen sind unter dem Werkstück an beiden
Seiten zu platzieren: in der Nähe der Sägelinie
und am Ende des Werkstücks.
e) Verwenden Sie keine stumpfen oder
beschädigten Blätter. Ungeschärfte oder nicht
korrekt aufgesetzte Blätter erzeugen eine
enge Schnittfuge und führen des Weiteren
zu übermäßiger Reibung, Verklemmung und
Rückschlag.
f) Sägeblatt und Verriegelungshebel müssen
vor dem Sägen festgezogen und gesichert
sein. Wenn das Blatt sich beim Sägen aus
der festgelegten Position löst, kann es zur
Verklemmung und zum Rückschlag kommen.
g) Lassen Sie besondere Vorsicht walten, wenn
Sie in Wände oder andere Blindbereiche
einstechen. Das eindringende Sägeblatt
schneidet möglicherweise Objekte, die einen
Rückschlag verursachen können.
Sicherheitsanweisungen – untere
Schutzabdeckung
a) Stellen Sie vor jedem Gebrauch sicher, dass
die untere Schutzabdeckung ordnungsgemäß
geschlossen ist. Verwenden Sie die Säge
nicht, wenn die untere Schutzabdeckung
keinen Bewegungsfreiraum hat und nicht
sofort schließt. Klemmen oder ziehen Sie
die untere Schutzabdeckung niemals in
offener Position fest. Sollte die Säge einmal
herunterfallen, könnte die Schutzabdeckung
anschließend verbogen sein. Ziehen Sie
die untere Schutzabdeckung mit dem
Rückzuggriff hoch, und stellen Sie sicher,
dass sie Bewegungsfreiraum hat und bei
jedem Sägewinkel bzw. jeder Sägetiefe nicht
mit dem Sägeblatt oder einem anderen Teil in
Berührung kommt.
b) Überprüfen Sie die Feder der
unteren Schutzabdeckung. Wenn die
Schutzabdeckung und die Feder nicht
ordnungsgemäß funktionieren, sind diese
vor Gebrauch zu warten. Die Funktion der
unteren Schutzabdeckung kann aufgrund von
beschädigten Teilen, klebrigen Ablagerungen
oder Staub beeinträchtigt werden.
c) Die untere Schutzabdeckung sollte nur
für besondere Sägevorgänge wie z. B.
Einstechverfahren manuell zurückgezogen
werden. Ziehen Sie die untere Schutzab-
deckung mit dem Rückzuggriff hoch, und
lassen Sie sie los, sobald das Sägeblatt mit
dem Material in Berührung kommt. Bei allen
anderen Sägevorgängen sollte die untere
Schutzabdeckung automatisch funktionieren.
d) Vergewissern Sie sich immer, dass die untere
Schutzabdeckung das Sägeblatt bedeckt,
bevor Sie die Säge auf die Werkbank oder
den Boden stellen. Durch ein ungesichertes
und rotierendes Blatt springt die Säge zurück
und schneidet alles, was in ihrem Weg
steht. Denken Sie daran, dass es nach dem
Abschalten des Geräts einige Zeit dauert, bis
das Sägeblatt zum Stillstand kommt.
Vor Ingebrauchnahme der Maschine
Kontrollieren Sie Folgendes:
 • DasElektrowerkzeugistfüreine
Netzspannung von 230 V, bei einer
Frequenzvon50Hzausgelegt.
 • AchtenSieaufeinwandfreienZustandvon
Netzstecker und Steckdose;
 • VerwendenSiekeineSägeblätter,
deren Grundkörper stärker bzw. deren
Sägezahnschrankung kleiner ist als die
Größe des Spaltkeils.
 • FehlendakeineZähneamSägeblattoder

12
DE
zeigtdasBlattkeineRisseoderSchlitze.
Wenn dies ist passiert, muß das Sägeblatt
sofort ersetzt werden.
 • KontrollierenSie,obdasSägeblattrichtig
befestigt ist.
• VerwendenSiekeinedeformiertenoderrissige
Sägeblätter.
• Sägeblätteraushochlegiertem
Schnellarbeitsstahl (HSS-Stahl) dürfen nicht
verwendet werden.
• VerwendenSiekeineSägeblätter,diedenin
dieser Bedienungsanleitung angegebenen
Spezifikationen nicht entsprechen.
• Sägeblätterdürfennichtdurchseitlichen
Druck auf den Drückkörper gebremst werden.
• ÜberprüfenSie,obsichdieSchutzhaubeohne
Klemmen frei bewegen läßt.
• KlemmenSiediebeweglicheSchutzhaubenie
im geöffneten Zustand fest.
• Sägeblätterdürfennichtdurchseitlichen
Druck gepresst werden.
• AchtenSiebeimHolzaufAstlöcher,Nägel,
Risse und/oder Schmutz. Das Sägen von
solchem Holz kann zu gefährlichem Festlaufen
führen.
• LassenSiedieKreissägeniemals
unbeaufsichtigt.
• BenutzedieKreissägeausschießlichfürdas
Sägen von Holz und holzartigen Produkten.
• DerGebraucheinesGehörschutzeswirdbeim
Betrieb von Kreissägen empfohlen
Während des Gebrauchs der Maschine
• DasWerkstückmußgutfestgeklemmtwerden.
• Holzresteundähnliches,diesichinder
unmittelbaren Umgebung der Säge befinden,
dürfen nicht mit der Hand beseitigt werden.
Wenn zwischen den festen und den Teilen,
die sich bewegen, noch kleine Holzstückchen
sitzen, muss die Maschine zum Halten gebracht
werden. Vor dem Entfernen der Holzstückchen
erst den Stecker aus der Steckdose ziehen.
• AchtenSiedarauf,daßdieKreissägebeim
Einschalten unbelastet ist (also nicht mit dem
Werkstück in Berührung kommt). Die Kreissäge
muß erst die maximale Drehzahl erreicht haben.
• SägenSiekeineWerkstücke,diedickeralsdie
Länge des Sägeblattes sind.
• BerührenSiekeineMetallteilederKreissäge,
wenn Sie in Holz-Wände oder Böden sägen,
in denen sich Elektrokabel befinden können.
Halten Sie die Kreissäge mit beiden Händen
am Kunststoffgriff fest, so daß Sie keine Teile
berühren, die unter Spannung geraten können,
wenn Sie aus Versehen ein Elektrokabel
durchsägen.
• SchaltenSiedieKreissägeerstausund
warten Sie, bis die Kreissäge zum Stillstand
gekommen ist, bevor Sie sie vom Werkstück
nehmen und ablegen.
Das Gerät sofort Ausschalten bei:
• ÜberhitzungdesKreissäges.
• StörungimNetzstecker,demNetzkabeloder
Kabelbeschädigung.
• DefektemSchalter.
• RauchoderGestankverschmorterIsolation.
Elektrische Sicherheit
Beachten beim Benutzen von Elektromaschinen
immer die örtlichen Sicherheitsvorschriften
bezüglich Feuerrisiko, Elektroschock und
Verletzung. Lesen Sie außer den folgenden
Hinweisen ebenfalls die Sicherheitsvorschriften
im einschlägigen Sonderteil. Die Hinweise
müssen sicher aufbewahrt werden!
Überprüfen Sie immer, ob Ihre
Netzspannung der des Typenschilds
entspricht.
Gerät der Schutzklasse II - schutzisoliert
- kein Schutzkontakt erforderlich.
Austauschen von Kabeln oder Steckern
Wenn die Anschlussleitung beschädigt wird,
muss sie durch eine besondere Anschlussleitung
ersetzt werden, die vom Hersteller oder seinem
Kundendienst erhaltlich ist. Entsorgen Sie alte
Kabeln oder Stecker, unmittelbar nachdem Sie
durch neue ersetzt sind. Das Anschließen eines
Steckers eines losen Kabels an eine Steckdose ist
gefährlich.
Verwendung von Verlängerungskabeln
Benutzen Sie nur ein genehmigtes Verlänge-
rungskabel, das der Maschinenleistung
entspricht.DieAdermüsseneinenMindestquer-
schnitt von 1,5 mm2 haben. Befindet das Kabel
sich auf einem Haspel. muß es völlig abgerollt
werden.

13
DE
3. MONTAGE UND EINSTELLUNG
Kontrollieren Sie bevor Sie die Säge
einstellen, ob der Netzstecker aus der
Steckdose entfernt wurde.
Schnittwinkeleinstellen (Gehrung)
• LösenSiebeideFeststellknöpfe(12).
• DrehenSiedieGrundplatteindiegewünschte
Position(0°-45°)undziehenSiedieKnöpfe
wieder fest.
 • DerSchnittwinkel(Gehrung)kannaufdem
Winkelmesser (14) abgelesen werden.
Parallelanschlag Montieren
• LösenSiedenFeststellknopf(11).
• SetzenSiedenParallelanschlagindie
vorhandenen Schlitze ein.
• StellenSiediegewünschteSchnittbreiteein
und ziehen Sie den Knopf wieder fest (11).
Schnittiefe Einstellen
• LösenSiedenFeststellknopf(3).
• SchiebenSiedieGrundplatte(7)nachunten.
• DieSchnitttiefedesSägeblatteskannander
Seite des Berührungsschutzes abgelesen
werden.
• WenndiegewünschteTiefeeingestelltist,
ziehen Sie den Knopf (3) wieder fest.
Sägeblatt Wechseln oder Reinigen
• ArretierenSiedieWellemitHilfedes
Feststellknopfes (13).
• LösenSiedannmitHilfedesmitgelieferten
Inbusschlüssels die Sechskantschraube (6) in
der Mitte des Sägeblattes.
• DrehensiedenBerührungsschutznachhinten
und fixieren Sie ihn dort mit dem Feststellknopf
(15).
• NehmenSiedenSprengringunddas
Sägeblatt heraus und reinigen Sie das
Sägeblatt oder wechseln Sie dieses aus.
• SetzenSiedasSägeblattwiederaufdieWelle.
• LösenSiedenFeststellknopf(15),sodass
der Berührungsschutz wieder das Sägeblatt
abdeckt.
• DrückenSiedenFeststellknopffürdie
Welle (13) wieder herunter, bringen Sie den
Sprengring (8) wieder an und ziehen Sie die
Sechskantschraube (6) noch einmal richtig
fest.
4. BEDIENUNG
Der Gebrauch eines Gehörschutzes wird
beim Betrieb von Kreissägen empfohlen
Das Ein-/Ausschalten
• DrückenSiedenKnopf(16)mitdemDaumen
Ihrer rechten Hand ein und halten Sie diesen
eingedrückt.
• DrückenSieanschließenddenKnopf(2)ein.
Die Kreissäge beginnt nun zu drehen.
• WennSiedenKnopf(2)loslassenstopptdie
Kreissäge.
Inbetriebnahme
• KlemmenSiedasWerkstückfest,damit
Sie beide Hände zum Festhalten und zur
Bedienung der Kreissäge frei haben.
• SchaltenSiedieKreissägeeinundsetzenSie
die Bodenplatte auf das Werkstück.
• BewegenSiedieSägelangsamaufdervorher
eingezeichneten Sägekante und drücken Sie
die Stichsäge langsam nach vorn.
• DrückenSiedieBodenplattefestaufdas
Werkstück. Tun Sie dies nicht, dann kann die
Kreissäge vibrieren und das Sägeblatt schnell
brechen.
ÜberlassenSiederSägedieArbeit.
Drücken Sie nicht zu fest auf die
Kreissäge.
5. WARTUNG
TrennenSiedieMaschinevomNetz,
wennSieamMechanismus
Wartungsarbeiten ausführen müssen.
Die Maschinen sind entworfen, um während
einer langen Zeit problemlos und mit minimaler
Wartung zu funktionieren. Sie Verlängern die
Lebensdauer, indem Sie die Maschine regelmäßig
reinigen und fachgerecht behandeln.
Störungen
Für den Fall, daß die Säge nicht ordnungsgemäß
funktioniert, zeigen wir Ihnen hier einige mögliche
Ursachen und die dazugehörigen Lösungen.

14
DE
1. Der Elektromotor erhitzt sich auf mehr als
70°C.
• DerMotorwirddurchzugroßeWerkstücke
überlastet.
 • SägenSiemitniedrigeremTempound
lassenSiedenMotorabkühlen.
• DerMotoristdefekt.
 • SetzenSiesichbittemitaufderGarantie-
karte angegebenen Service-adresse in
Verbindung.
2. Die eingeschaltete Maschine funktioniert
nicht.
• UnterbrechungimNetzanschluß.
 • NetzanschlußaufmöglichenKabelbruch
kontrollieren.
• BeschädigungdesSchalters.
 • SetzenSiesichbittemitaufderGarantie-
karte angegebenen Service-adresse in
Verbindung.
3. Das Werkstück läßt sich sehr schwierig
in einer geraden Linie am Säge-blatt
entlang bewegen und der Sägeschnitt ist
unregelmäßig.
• DasSägeblattistkrummoderstumpf.
 • WechselnSiedasSägeblatt.
4. Die Kreissäge ist sehr laut und/oder
arbeitet sehr unregelmäßig.
• DieKohlebürstensindverschlissen.
 • SetzenSiesichbittemitaufder
Garantiekarte angegebenen Service-
adresse in Verbindung.
Reinigen
Reinigen Sie das Maschinengehäuse regelmäßig
mit einem weichen Tuch, vorzugsweise nach
jedem Einsatz. Halten Sie die Lüfterschlitze frei von
Staub und Schmutz. Entfernen Sie hartnäckigen
Schmutz mit einem weichen Tuch, angefeuchtet
mit Seifenwasser. Verwenden Sie keine
Lösungsmittel wie Benzin, Alkohol, Ammonia, usw.
Derartige Stoffe beschädigen die Kunststoffteile.
Kohlebürsten Austauuschen
Abb. F
• DrehenSiedieSchrauben(17)heraus.
• NehmenSiedieKohlebürsten(18)ausder
Handkreissäge und kontrollieren Sie diese auf
Verschleiß.
• SetzenSiedieKohlebürstenwiederindie
vorgesehene Halterung ein.
• ÜberprüfenSie,obderKontaktzwischen
dem Kupferanschluss der Kohlebürsten und
dem Kupferteil der Kohlebürstenhalterungen
einwandfrei ist.
• SetzenSiedieSchrauben(17)wiedereinund
ziehen Sie diese fest.
Die Kohlebürsten können nach vielfachem
Gebrauchverschlissensein.Eine
regelmäßige Kontrolle um die 30 Betriebs-
stunden ist daher notwendig. Sind die
Kohlebürsten kürzer als 4 mm, müssen
diese durch neue ausgetauscht werden.
Schmieren
Die Maschine braucht keine zusätzliche
Schmierung.
Fehler
Sollte beispielsweise nach Abnutzung eines
Teils ein Fehler auftreten, dann setzen Sie sich
bitte mit der auf der Garantiekarte angegebenen
Serviceadresse in Verbindung. Im hinteren Teil
dieser Anleitung befindet sich eine ausführliche
Übersicht über die Teile, die bestellt werden
können.
UMWELT
Um Transportschäden zu verhindern, wird die
Maschine in einer soliden Verpackung geliefert.
Die Verpackung besteht weitgehend aus
verwertbarem Material. Benutzen Sie also die
Möglichkeit zum Recyclen der Verpackung.
Schadhafteund/oderentsorgte
elektrische oder elektronische Geräte
müssen an den dafür vorgesehenen
Recycling-Stellenabgegebenwerden.
GARANTIE
Lesen Sie die Garantiebedingungen auf der
separat beigefügten Garantiekarte.

15
NL
CIRKELZAAGMACHINE
Dank u voor het aanschaffen van dit Ferm
product.
U heeft een excellent product aangeschaft,
geproduceerd door een van Europa’s leidende
producenten. Alle producten van Ferm zijn
geproduceerd volgens de hoogste standaarden
betreffende prestaties en veiligheid. Als onderdeel
van onze filosofie leveren wij tevens een
excellente klantenservice, gesteund door onze
uitgebreide garantie.
Wij hopen dat u dit product gedurende vele jaren
met plezier zult gebruiken.
De nummers in de nu volgende tekst verwijzen
naar de afbeeldingen op pagina 2-4.
Voor uw eigen veiligheid en die van
anderen raden wij u aan deze
gebruikershandleiding zorgvuldig door te
lezen, voordat u dit apparaat in gebruik
neemt.Hierdoorzultuhetfunctioneren
van het apparaat beter begrijpen en kunt
u onnodige risico’s voorkomen. Bewaar
deze gebruikershandleiding en de
overige documentatie bij het apparaat.
Inhoudsopgave
1. Machinegegevens
2. Veiligheidsvoorschriften
3. Montage en afstelling
4. Bediening
5. Onderhoud
1. MACHINEGEGEVENS
Technische specificaties
Voltage 230-240 V
Frequentie 50 Hz
Opgenomen vermogen 1200 W
Onbelast toerental 5500/min.
Zaagblad afmeting Ø185xØ20x2.4 mm
Aantal tanden Z24
Max zaagdiepte 90° 65 mm
Max zaagdiepte 45° 43 mm
IP Class IP 20
Gewicht 3,47 kg
Lpa (geluidsdrukniveau) 92,8+3 dB(A)
Lwa (geluidsdrukniveau) 103,8+3 dB(A)
aw (vibratiewaarde) 3,787+1,5 m/s2
Trillingsniveau
Het trillingsemissieniveau, dat in deze
gebruiksaanwijzing wordt vermeld, is gemeten in
overeenstemming met een gestandaardiseerde
test volgens EN 60745; deze mag worden
gebruikt om twee machines met elkaar te
vergelijken en als voorlopige beoordeling van
de blootstelling aan trilling bij gebruik van de
machine voor de vermelde toepassingen
- gebruik van de machine voor andere
toepassingen, of met andere of slecht
onderhouden accessoires, kan het
blootstellingsniveau aanzienlijk verhogen
- wanneer de machine is uitgeschakeld of
wanneer deze loopt maar geen werk verricht,
kan dit het blootstellingsniveau aanzienlijk
reduceren
Bescherm uzelf tegen de gevolgen van
trilling door de machine en de accessoires te
onderhouden, uw handen warm te houden en
uw werkwijze te organiseren
Product informatie
Fig. A
1. Handgreep
2. Aan/uit schakelaar
3. Knop voor instellen zaagdiepte
4. Netsnoer
5. Beschermkap
6. Inbusbout
7. Zool
8. Borgring
9. Zaagblad
10.Parallel zaaggeleider
11.Knop voor instellen van de parallel geleider
12.Knoppen voor instellen van de zaaghoek
13.Spindelblokkering
14.Instelling van de zaaghoek
15.Spindelblokkering
16.Veiligheidsschakelaar
17.Koolborstelschroef
18.Koolborstel
Inhoud van de verpakking
1 Zaagmachine
1 Zijgeleider
1 TCT Zaagblad Ø185 mm
1 Inbussleutel
1 Set koolborstels

16
NL
Controleer voor het gebruik of de inhoud van de
verpakking niet beschadigd is door transport en
of alle onderdelen aanwezig zijn.
2. VEILIGHEIDSVOORSCHRIFTEN
Uitleg van de gebruikte symbolen
Gevaar voor lichamelijk letsel of
materiele schade wanneer de instructies
in deze handleiding niet worden
opgevolgd
Gevaar voor elektrische schok
Houdomstandersopafstand
Draag oog- en gehoorbescherming
Draag bij gebruik van deze machine een
stofmasker. Bij het verzagen van hout,
metaal en andere materialen kunnen
stoffen vrijkomen die schadelijk zijn voor
de gezondheid. Denk eraan dat asbest-
houdend materiaal niet gezaagd mag
worden!
Gevaar
a) Houd de handen uit de buurt van het
zaaggebied en het blad. Houd uw tweede hand
op de extra handgreep of de motorbehuizing.
Als u de zaag met beide handen vasthoudt
kunnen zij niet door het blad worden geraakt.
b) Grijp niet onder het werkstuk. De beschermkap
kan u onder het werkstuk niet tegen het
zaagblad beschermen.
c) Stel de zaagdiepte in aan de hand van de dikte
van het werkstuk. Er dient minder dan een
volledige tand van het blad onder het werkstuk
zichtbaar zijn.
d) Houd het stuk dat gezaagd wordt nooit in uw
handen of op uw been. Zet het werkstuk stevig
vast op een stabiele ondergrond. Het is van
belang om het werkstuk goed te ondersteunen
om het lichaam zoveel mogelijk te bedekken,
te voorkomen dat het blad vast slaat en verlies
van controle te vermijden.
e) Houd elektrisch gereedschap bij de geïsoleerde
handgrepen vast bij werkzaamheden waarbij
het zaagblad in contact kan komen met
verborgen bedrading of de eigen kabel.
Contact met een draad waar stroom op staat,
zal ook blootliggende metalen delen van
het gereedschap onder stroom zetten en de
gebruiker een schok geven.
f) Gebruik bij het zagen altijd een parallelle of een
rechte geleider. Dit verbetert de nauwkeurigheid
en verkleint de kans dat het zaagblad vast komt
te zitten.
g) Gebruik altijd bladen met de juiste maat en
vorm van het asgat (diamant of rond). Bladen
die niet passen bij de montering van de zaag
zullen excentrisch draaien waardoor u de
controle kunt verliezen.
h) Gebruik nooit beschadigde of onjuiste
borgringen of bouten. De borgringen en de
inbusbout zijn speciaal voor uw zaag ontworpen
voor optimale prestaties en veilig gebruik.
Oorzaken en voorkomen van terugslag
• Terugslagiseenplotselingereactieopeen
vast geslagen of foutief uitgelijnd zaagblad die
de zaag ongecontroleerd vanuit het werkstuk
naar de gebruiker omhoog doet slaan;
• Indienhetbladstrakvastkomttezittenineen
sluitende snede, zal het blad stoppen en de
reactie van de motor zal het gereedschap snel
in de richting van de gebruiker sturen;
• Indienhetbladindesnedeverdraaitofuitde
lijn loopt, kan de tand aan de achterzijde van
het blad in de bovenzijde van het hout slaan
waardoor het blad uit de snede “klimt” en in de
richting van de gebruiker springt.
Terugslag is een gevolg van misbruik en/of onjuiste
procedures of omstandigheden en kan worden
voorkomen door de juiste voorzorgsmaatregelen
te nemen zoals hieronder aangegeven.
a) Houdt de zaag met beide handen stevig vast en
houdt uw armen in een positie om de terugslag
te weerstaan. Plaats uw lichaam aan één van de
zijden van het blad, niet in één lijn met het blad.
Terugslag kan de zaag achteruit doen springen
maar de krachten van de terugslag kunnen
door de gebruiker worden gecontroleerd als de
juiste maatregelen worden genomen.
b) Als het blad vast komt te zitten, of als het zagen

17
NL
om enige reden moet worden onderbroken, laat
u de schakelaar los en houdt u de zaag in het
materiaal stil tot het blad volledig tot stilstand
is gekomen. Probeer nooit om de zaag uit het
werkstuk te trekken of de zaag terug te trekken
terwijl het blad in beweging is, anders riskeert
u een terugslag. Bekijk de situatie en neem
corrigerende maatregelen om de oorzaak van
het vast slaan te elimineren.
c) Als u de zaag in de snede in het werkstuk
opnieuw start, houdt het zaagblad dan
gecentreerd in de snede en controleer dat de
tanden niet in het materiaal vastzitten. Als het
zaagblad vastzit, kan het “omhoogkruipen” of
uit het werkstuk terugslaan als de zaag opnieuw
wordt gestart.
d) Ondersteun grote panelen om de kans op
vastslaan en terugslag te verkleinen. Grote
panelen hebben de neiging om onder hun eigen
gewicht door te buigen. De ondersteuning
moet aan beide zijden onder het paneel worden
geplaatst, dicht bij de zaaglijn en de rand van
het paneel.
e) Gebruik geen botte of beschadigde bladen.
Onscherpe of onjuist gezette bladen geven een
nauwe snede waardoor de wrijving toeneemt
en de kans op vastslaan en terugslag wordt
vergroot.
f) De knoppen voor bladdiepte en –hoek moeten
vóór het zagen goed worden vastgezet. Het
verlopen van de instellingen van het blad tijdens
het zagen, kan het blad doen vastslaan en
terugslag veroorzaken.
g) Wees extra voorzichtig bij het maken van een
vrije zaagsnede in bestaande muren of andere
blinde gebieden. Het doorstekende blad kan
objecten raken die een terugslag kunnen
veroorzaken.
Veiligheidsinstructies voor de onderste
beschermkap
a) Controleer voor gebruik of de onderste
beschermkap correct sluit. Gebruik de zaag
niet als de beschermkap niet vrij beweegt
en onmiddellijk sluit. Klem of bind de
beschermkap nooit in open positie vast. Als
de zaag per ongeluk valt, kan de beschermkap
verbuigen. Trek de beschermkap aan de knop
omhoog en controleer of de kap vrij beweegt
en het zaagblad of enig ander onderdeel niet
raakt, in alle hoeken en zaagdiepten.
b) Controleer de werking van de veer in de
beschermkap. Als de kap en de veer niet
correct functioneren, moeten zij vóór gebruik
worden onderhouden.
De beschermkap kan traag werken als gevolg
van beschadigde delen, rubber afzettingen of een
opeenhoping van vuil.
c) De beschermkap mag alleen voor speciale
doeleinden met de hand worden teruggetrokken
zoals vrije zaagsneden en verstekzagen. Til de
kap op aan de knop en zo gauw het blad het
materiaal raakt moet de beschermkap worden
losgelaten. Voor alle andere doeleinden moet de
kap automatisch werken.
d) Zorg ervoor dat de beschermkap het blad
bedekt voordat de zaag op de vloer of de
werkbank wordt neergelegd. Een onbeschermd
draaiend blad zal de zaag achteruit doen
“lopen” en alles in het pad zagen. Denk eraan
dat het stopen van het blad enige tijd duurt
nadat de schakelaar is losgelaten.
Voor het ingebruiknemen van de cirkelzaag
Controleer het volgende:
 • Komtdeaansluitspanningvandemotor
met de netspanning overeen;
 • Zijnhetnetsnoerendenetstekkeringoede
staat.
 • Kijkofhetzaagbladgeentandenmisten
scheuren of spleten vertoond. Dit zaagblad
dient onmiddellijk te worden vervangen;
 • Kijkofhetzaagbladgoedvastzit.
 • Gebruikgeenzaagbladenwelkevervormd
of beschadigd zijn;
• GebruikgeenHSSbladen.
• Gebruikuitsluitendzaagbladendievoldoen
aan de opgegeven afmetingen en omschrijving;
• Gebruikgeenzaagbladenwaarvanderomp
breder of de vertanding smaller is dan het
spouwmes.
• Stophetzaagbladnooitdooruitoefeningvan
een zijwaartse kracht op dit zaagblad.
• Overtuiguzelfervandatdebeweegbare
beschermkap vrij kan bewegen.
• Overtuiguzelfervanofhetmechanismevoor
het terugdrukken van de beschermkap naar de
gesloten positie goed werkt.
• Blokkeerdebeweegbarebeschermkapnietin
de open positie.
• Letbijhetzagenvanhoutopnoesten,spijkers,
scheuren en/of vuilaanslag. Het zagen van dit

18
NL
hout kan tot een gevaarlijk vastlopen leiden.
• Laatdecirkelzaagnooitonbewaaktachter.
• Gebruikdemachinealleenvoorhetzagenvan
hout.
Tijdens het gebruik van de machine
• Hetwerkstukmoetstevigvastgeklemdworden.
• Houtrestenendergelijke,diezichinde
onmiddellijke omgeving van de zaag bevinden,
mogen niet met de hand worden verwijderd.
Wanneer houtresten beklemd zitten tussen
vaste en/of bewegende delen, moet de
machine worden gestopt en de stekker uit het
stopcontact worden getrokken alvorens de
houtresten te verwijderen.
• Zorgervoordatdecirkelzaagonbelastwordt
ingeschakeld (laat de cirkelzaag dus niet in
aanraking komen met het werkstuk wanneer
deze wordt ingeschakeld). De cirkelzaag moet
eerst zijn maximale toerental hebben bereikt.
• Zaaggeenwerkstukkendiedikkerzijndande
diepte van de zaag.
• Overtuiguzelfervandatwanneeruinhouten
wanden of vloeren zaagt zich daarin geen
elektriciteitskabels of buizen voor gas en water
bevinden.
• Schakeldecirkelzaageerstuitenwachttotdat
de cirkelzaag stil staat voordat u de cirkelzaag
van het werkstuk af beweegt en de machine
neerlegt.
De machine onmiddelijk uitzetten bij:
• Defectenetstekker,netsnoerof
snoerbeschadiging.
• Defecteschakelaar.
• Oververhittingvandemachine
• Rookofstankvanverschroeideisolatie.
Elektrische veiligheid
Neem bij het gebruik van elektrische machines altijd
de plaatselijk geldende veiligheidsvoorschriften
in acht in verband met brandgevaar, gevaar
voor elektrische schokken en lichamelijk letsel.
Lees behalve onderstaande instructies ook de
veiligheidsvoorschriften in het apart bijgevoegde
veiligheidskatern door. Bewaar de instructies
zorgvuldig!
Controleer altijd of uw netspanning
overeenkomt met de waarde op het
typeplaatje.
Klasse II apparaat - Dubbel geïsoleerd -
een geaarde stekker is niet noodzakelijk.
Bij vervanging van snoeren of stekkers
Wanneer het netsnoer beschadigd raakt, dan
dient het vervangen te worden door een speciaal
netsnoer dat verkrijgbaar is bij de fabrikant of
de customer service van de fabrikant. Gooi
oude snoeren of stekkers direct weg zodra ze
door nieuwe exemplaren zijn vervangen. Het is
gevaarlijk om de stekker van een los snoer in een
stopcontact te steken.
Bij gebruik van verlengsnoeren
Gebruik uitsluitend een goedgekeurd verleng-
snoer, dat geschikt is voor het vermogen van
de machine. De aders moeten een doorsnede
hebben van minimaal 1,5 mm2. Wanneer het
verlengsnoer op een haspel zit, rol het snoer dan
helemaal af.
3. MONTAGE EN AFSTELLING
Alvorensudezaaggaatinstellen,dientu
eerst te controleren, of de netstekker uit
het stopcontact is verwijderd.
Instellen van de zaaghoek
• Draaidebeideknoppen(12)los.
• Verdraaidezoolindejuistepositie(0°-45°).De
zaaghoek kunt u aflezen op de gradenindicator
(14).
Monteren van de parallelzaaggeleider
• Draaiknop(11)los.
• Plaatsdeparallelzaaggeleiderindedaarvoor
bestemde uitsparingen.
• Steldejuistebreedteinendraaiknop(11)
weer vast.
Instellen van de zaagdiepte
• Draaiknop(3)los.
• Beweegdezool(7)naarbeneden.
• Dedieptevanhetzaagbladisaftelezenaan
de zijkant van de beschermkap.
• Draaiknop(3)weervastalsdejuistediepteis
ingesteld.

19
NL
Verwisselen of schoonmaken van het zaagblad
• Gebruikdespindelblokkeerknop(13)omdeas
vast te zetten.
• Draaivervolgensdeinbusbout(6)inhet
midden van het zaagblad los m.b.v. de
inbussleutel.
• Zetdebeschermkapnaarachterenenhoud
deze vast met behulp van knop (15).
• Verwijderdeborgringenhetzaagblad,maak
het zaagblad schoon of vervang het door een
nieuw zaagblad.
• Plaatshetzaagbladweeropdejuisteplaats.
• Laatdebeschermkapweervoorhetzaagblad
komen door knop (15) los te laten.
• Drukdespindelblokkeerknop(13)in,plaatsde
borgring (8) en draai de inbusbout (6) vast.
4. BEDIENING
Bij gebruik van de cirkelzaag wordt het
dragen van oog- en gehoorbescherming
aangeraden.
Aan/Uitschakelen
• Drukknop(16)inmetdeduimvanuw
rechterhand en houd deze ingedrukt.
• Drukvervolgensknop(2)in.Decirkelzaagzal
nu gaan draaien.
• Doorknop(2)lostelatenstopdecirkelzaag.
Ingebruikname
• Klemhetwerkstukvastzodatubeidehanden
vrij hebt om de cirkelzaag vast te houden en te
bedienen.
• Schakeldecirkelzaaginenplaatsde
zaagbodem op het werkstuk.
• Beweeglangzaamnaardevoorafafgetekende
zaaglijn en druk de cirkelzaag langzaam vooruit.
• Drukdezaagbodemstevigtegenhetwerkstuk.
Laatdecirkelzaaghetwerkdoen!Druk
daarom niet te hard tegen de
cirkelzaagmachine.
5. ONDERHOUD
Zorg dat de machine niet onder spanning
staat wanneer onderhoudswerkzaam-
heden aan het mechaniek worden
uitgevoerd.
De machines zijn ontworpen om gedurende lange
tijd probleemloos te functioneren met een minimum
aan onderhoud. Door de machine regelmatig te
reinigen en op de juiste wijze te behandelen, draagt
u bij aan een hoge levensduur van uw machine.
Storingen
In het geval de cirkelzaag niet naar behoren
functioneert, geven wij onderstaand een
aantal mogelijke oorzaken en de bijbehorende
oplossingen:
1. De elektromotor raakt oververhit
• Demotorwordtoverbelastdoortegrote
werkstukken.
 • Zaagineenlagertempoengeefdemotor
de kans om af te koelen.
2. Ingeschakelde machine werkt niet.
• Demotorisdefect.
 • Neemcontactopmethetonderhoudsadres
op de garantiekaart.
3. Het werkstuk laat zich heel moeilijk in een
rechte lijn langs het zaagblad bewegen en
de zaagsnede is onregelmatig.
• Onderbrekingindenetaansluiting.
 • Netaansluitingcontrolerenopbreuk.
• Beschadigingvandeschakelaar.
 • Neemcontactopmethetonderhoudsadres
op de garantiekaart.
4. De cirkelzaag maakt lawaai en/of loopt heel
onregelmatig.
• Hetzaagbladiskromofstomp.
 • Vervanghetzaagblad.
• Dekoolborstelszijnversleten.
 • Neemcontactopmethetonderhoudsadres
op de garantiekaart.

20
NL
Reinigen
Reinig de machine-behuizing regelmatig met een
zachte doek, bij voorkeur iedere keer na gebruik.
Zorg dat de ventilatiesleuven vrij van stof en
vuil zijn. Gebruik bij hardnekkig vuil een zachte
doek bevochtigd met zeepwater. Gebruik geen
oplosmiddelen als benzine, alcohol, ammonia,
etc. Dergelijke stoffen beschadigen de kunststof
onderdelen.
Vernieuwen van de koolborstels
• Verwijderdeschroeven(17).
• Haaldekoolborstels(18)uitdecirkelzaagen
controleer deze.
• Plaatsdekoolborstelsweerteruginde
daarvoor bestemde openingen.
• Controleerofhetkoperendeelvande
koolborstels goed contact maak met het
koperen deel in de opening.
• Plaatsdandeschroeven(17)weerterugen
draai deze vast.
Na veelvuldig gebruik kunnen de
koolborstelsversletenzijn.Een
regelmatige controle, om de 30
bedrijfsuren, is daarom noodzakelijk. Zijn
de koolborstels korter dan 4 mm dan
dienen ze vervangen te worden door
nieuwe.
Smeren
De machine heeft geen extra smering nodig.
Storingen
Wanneer er zich een storing voordoet,
bijvoorbeeld bij slijtage van een onderdeel, neem
dan contact op met het onderhoudsadres op de
garantiekaart. Achter in deze handleiding ziet u
een opengewerkte afbeelding van de onderdelen
die besteld kunnen worden.
MILIEU
Om transportbeschadiging te voorkomen, wordt
de machine in een stevige verpakking geleverd.
De verpakking is zo veel mogelijk gemaakt van
recyclebaar materiaal. Maak daarom gebruik van
de mogelijkheid om de verpakking te recyclen.
Defecteen/ofafgedankteelektrischeof
elektronische gereedschappen dienen
ter verwerking te worden aangeboden
aan een daarvoor verantwoordelijke
instantie.
GARANTIE
Lees voor de garantievoorwaarden de apart
bijgevoegde garantiekaart.
