Festo ZSB-1/8-B User manual

de Bedienungs-
anleitung
en Operating
instructions
es Instrucciones
de utilización
fr Notice
d’utilisation
it Istruzioni per
l’uso
zh 操作手册
761632
1202NH
Zweihand-Steuerblock
Control block for two-hand start
ZSB-1/8-B

ZSB-1/8-B
2Festo – ZSB-1/8-B – 1202NH
Symbole/Symbols: Einbau und Inbetriebnahme darf nur durch Fach-
personal mit entsprechender Qualifikation gemäß
dieser Bedienungsanleitung durchgeführt
werden.
Installation and commissioning may only be per-
formed in accordance with these instructions by
technicians with appropriate qualifications.
El montaje y la puesta a punto sólo deben ser re-
alizados por personal especializado debidamente
cualificado y según estas instrucciones de
utilización.
El montaje y la puesta a punto sólo deben ser re-
alizados por personal especializado debidamente
cualificado y según estas instrucciones de
utilización.
Lemontageetlamiseenservicedoiventexclusi-
vement être réalisés par un personnel spécialisé
disposant des qualifications adéquates, confor-
mément à la notice d’utilisation.
Le operazioni di montaggio e messa in servizio
devono essere eseguite solo da personale spe-
cializzato provvisto di apposita qualifica, in con-
formità alle istruzioni per l’uso.
安装与调试必须由具备相应资质的专业人员按
照操作指南来实施。
Warnung
Warning
Advertencia
Avertissement
Avvertenza
警
Vorsicht
Caution
Atención
Attention
Attenzione
小心
Hinweis
Note
Nota
Nota
Nota
注意
Umwelt
Antipollution
Reciclaje
Recyclage
Riciclaggio
环境
Zubehör
Accessories
Accesorios
Accessoires
Accessori
附件
Deutsch – Zweihand-Steuerblock (Originalbetriebsanleitung) 3..............................
English – Control block for two-hand start (Translation of the original instructions) 13.............
Español – Bloque de mando bimanual (Traducción del manual original) 23......................
Français – Module de commande bimanuelle (Traduction de la notice originale) 33...............
Italiano – Comando bimanuale (Traduzione delle istruzioni originali) 43........................
中文 –双手控制块 (原版操作手册的译本) 53.........................................

ZSB-1/8-B
Festo – ZSB-1/8-B – 1202NH Deutsch 3
Deutsch – Zweihand-Steuerblock ZSB-1/8-B
Inhaltsverzeichnis
1 Bedienteile und Anschlüsse 4................................................
2Funktion 5................................................................
3 Anwendung 5..............................................................
4 Voraussetzungen für den Produkteinsatz 6......................................
4.1 Einsatzbereich und Zulassungen 6.............................................
5Einbau 7..................................................................
5.1 Einbau mechanisch 7........................................................
5.2 Einbau pneumatisch 7.......................................................
6 Inbetriebnahme 8..........................................................
6.1 Funktionsprüfung 8.........................................................
7 Bedienung und Betrieb 9....................................................
8 Ausbau und Reparatur 9.....................................................
9WartungundPflege 9.......................................................
10 Zubehör 10.................................................................
11 Störungsbeseitigung 10......................................................
12 Technische Daten 11.........................................................
12.1 Sicherheitstechnik 11........................................................
12.2 Allgemeine Technische Daten 11................................................

ZSB-1/8-B
4 Festo – ZSB-1/8-B – 1202NH Deutsch

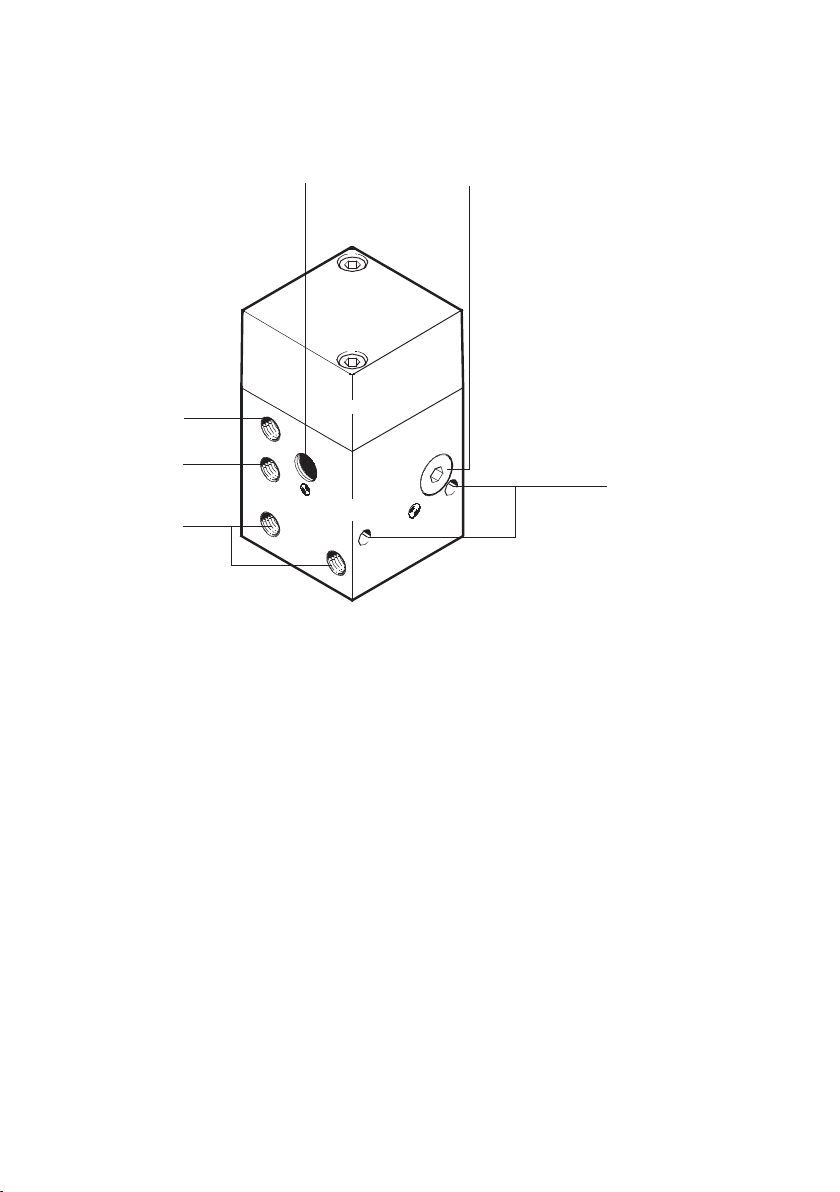

1 Bedienteile und Anschlüsse
1
2
3
45
6
1Anschlussgewinde oder Verschlauchung/Ver-
rohrung für Eingänge 11und 12
2Anschlussgewinde oder Verschlauchung/Ver-
rohrung für Ausgang 2
3Anschlussgewinde 3 für Entlüftungsleitung
oder Direktbefestigung des Schalldämpfers
4Filter für Atmungsöffnung
5Schraube mit Filterelement
6Durchgangsbohrungen zur Befestigung
Fig. 1

ZSB-1/8-B
Festo – ZSB-1/8-B – 1202NH Deutsch 5
2 Funktion
Der Zweihand-Steuerblock ZSB-1/8-B ist ein pneumatisches UND-Glied.
WerdendieEingänge1
1und 12innerhalb von max. 0,5 s nacheinander belüftet, schaltet der Zweihand-
Steuerblock durch: Am Anschluss 2 liegt ein Ausgangssignal an. Die Ansteuerung erfolgt durch zwei
externe 3/2-Wege-Tasterventile.
– Ausgang 2 führt Druck, wenn beide Tasterventile betätigt sind.
– Ausgang 2 ist drucklos, wenn kein Tasterventil oder nur ein Tasterventil betätigt ist. Das System
entlüftet von 2 nach 3.
– Ein Wiederanschalten ist nur dann möglich, wenn kein Tasterventil betätigt ist.
VD-3-PK-3
ZSB-1/8-B
Service unit
SV-3-M5 SV-3-M5
1
2
2
12 31
2
1
3
11
2
3
1221
3

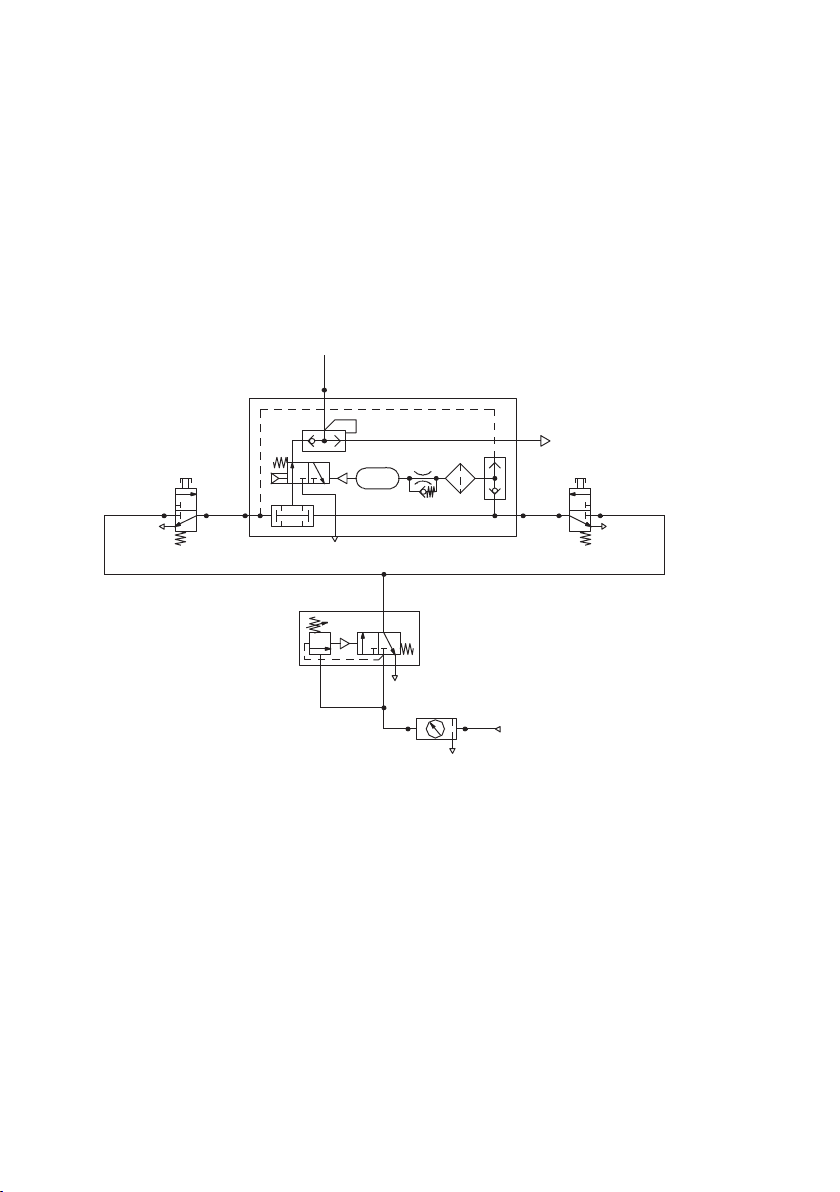

Fig. 2 Beispiel für eine einfache Ansteuerung
3 Anwendung
Bestimmungsgemäße Verwendung
Bestimmungsgemäß dient der Zweihand-Steuerblock ausschließlich dem mit beiden Händen gleichzei-
tigen (synchronen) Auslösen eines Steuersignals über zwei voneinander getrennte Tasterventile.
Damit wird sichergestellt, dass sich beide Hände des Bedienpersonals beim Starten und dem Anliegen
eines Steuersignals nicht im Gefahrenbereich der Maschine befinden.

ZSB-1/8-B
6 Festo – ZSB-1/8-B – 1202NH Deutsch
4 Voraussetzungen für den Produkteinsatz
Hinweis
Durch unsachgemäße Handhabung können Fehlfunktionen entstehen.
• Stellen Sie sicher, dass die Punkte dieses Kapitels stets eingehalten werden.
• Vergleichen Sie die Grenzwerte in dieser Bedienungsanleitung mit Ihrem vorgesehenen Einsatzfall
(z. B. Drücke, Temperaturen).
• Beachten Sie nationale Bestimmungen und die Vorgaben der Normen EN ISO 4414, EN 574 sowie
EN ISO 13849-1.
• Verwenden Sie zur Druckluftaufbereitung eine Wartungseinheit der MS- oder D-Reihe von Festo
(Fig. 2).
• Treffen Sie geeignete Maßnahmen zur Absicherung des für den Betrieb erforderlichen
Mindestdruckes von 4 bar. Geeignet ist z. B. ein Druckschaltventil vom Typ VD-3-PK-3 (Fig. 2).
• Entfernen Sie die Verpackungen mit Ausnahme vorhandener Haftetiketten an Druckluftanschlüssen
(Verschmutzungsgefahr).
• Beachten Sie die örtlichen Vorschriften bei der Entsorgung des Produktes und der Verpackung.

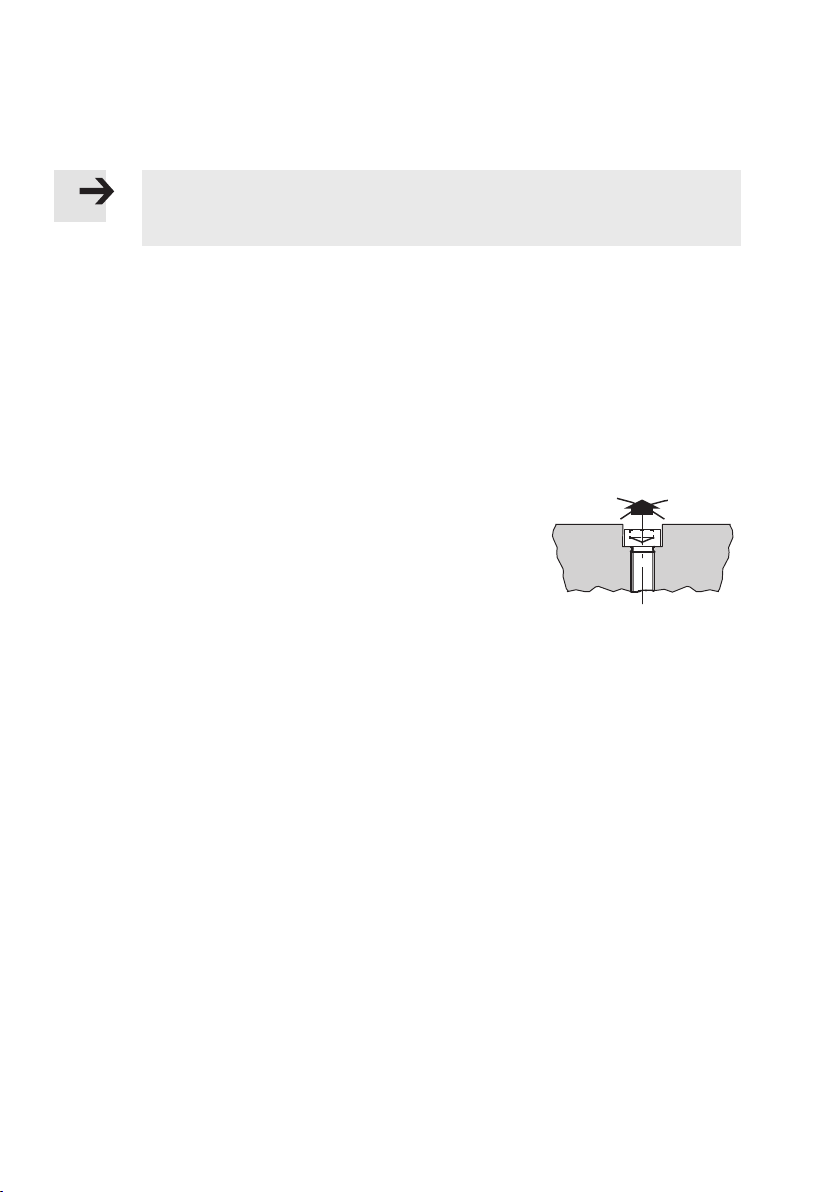

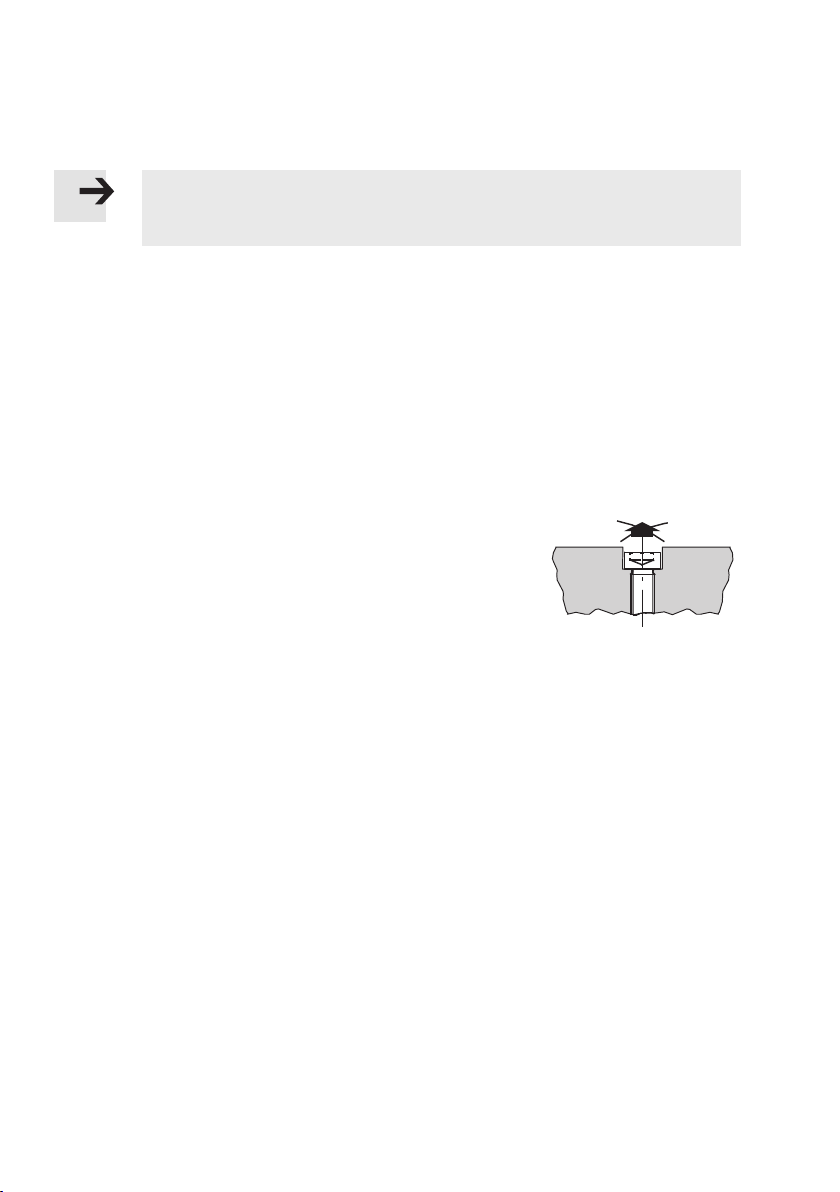

• Verwenden Sie das Produkt im Originalzustand ohne jegliche eigen-
mächtige Veränderung. Die einzelnen Bauteile sind mit
Schraubensicherungsmittel fixiert (Fig. 3).
Fig. 3
4.1 Einsatzbereich und Zulassungen
Das Produkt ist ein Sicherheitsbauteil nach Maschinenrichtlinie 2006/42/EG und mit dem CE-Kennzei-
chen versehen. Die Normen und Prüfwerte, die das Produkt einhält und erfüllt, finden Sie im Abschnitt
Technische Daten (Kapitel 12).
Die produktrelevanten EG-Richtlinien entnehmen Sie bitte der Konformitätserklärung. Zertifikate und
die Konformitätserklärung zu diesem Produkt finden Sie auf www.festo.com.

ZSB-1/8-B
Festo – ZSB-1/8-B – 1202NH Deutsch 7
5 Einbau
5.1 Einbau mechanisch
1. Platzieren Sie das Produkt so, dass der Filter für die Atmungsöffnung 4nicht abgedeckt wird.
2. Befestigen Sie das Produkt mit zwei Befestigungsschrauben M5 über die Durchgangsbohrungen 6
oder mit zwei Befestigungsschrauben M5 über die Befestigungsgewinde.
3. Installieren Sie zwei 3/2-Wege-Tasterventile (Fig. 2).
Vorsicht
Ein Betätigen der Tasterventile mit nur einer Hand oder mit Hilfe eines Ellbogens, Knies
oder Fußes unterläuft die Sicherheitsfunktion (Fig. 4).
• Stellen Sie sicher, dass die Anforderungen für den Tasteraufbau von Zweihand-
schaltungen nach EN 574 eingehalten werden, z. B. durch Vorgaben zum Mindest-
abstand zwischen den Tasten.
• Berücksichtigen Sie ggf. vorhandene C-Normen für Ihre Maschinenart.
• Setzen sie die Maßnahmen nach EN 574 um.
Fig. 4
5.2 Einbau pneumatisch
1. Entfernen Sie die Transportkleber an den Druckluftanschlüssen.
2. Verschlauchen Sie die Anschlüsse mit den angegebenen Bauteilen (Tab. 1).
Hinweis
Die Funktion des Produkts hängt vom richtigen Einbau und der Entlüftung ab.
• Verwenden Sie zwischen den Tasterventilen und dem Zweihand-Steuerblock gleiche
Schlauchlängen.
• Fixieren Sie die Schläuche an der Anlage, um unkontrollierte Bewegungen der
Schläuche zu vermeiden.
• Verwenden Sie nur 3/2-Wege-Tasterventile.
• Die Ausgänge 3 an den Tasterventilen müssen offen bleiben, damit die Tasterventile
entlüften kann. Verwenden Sie bei Bedarf einen geeigneten Schalldämpfer.
• Verwenden Sie am Ausgang 3 des Zweihand-Steuerblocks bei Bedarf einen geeigne-
ten Schalldämpfer (www.festo.com/catalogue/zsb).
• Tauschen Sie ggf. verschmutzte Schalldämpfer aus.

ZSB-1/8-B
8 Festo – ZSB-1/8-B – 1202NH Deutsch
Pneumatischer Anschluss Bauteil Anschlussgröße
Eingänge 11und 123/2-Wege-Tasterventile Gx
Ausgang 2 Steuereingang der nachfolgen-
den Steuerkette
Gx
Ausgang 3 – Ohne Anschluss oder
– Schalldämpfer nach Bedarf
Gx
Tab. 1
6 Inbetriebnahme
1. Belüften Sie Ihre Anlage.
2. Drehen Sie die geöffnete Stellschraube des Druckschaltventils (z. B. VD-3-PK-3) soweit ein, bis der
Schaltdruck mindestens 4 bar beträgt. Zur Kontrolle eignet sich z. B. ein Manometer.
3. Führen Sie eine Funktionsprüfung durch (Kapitel 6.1).
6.1 Funktionsprüfung
1. Beaufschlagen Sie das Produkt mit dem Eingangsdruck p0.
2. Beaufschlagen Sie die Eingänge 11und 12schrittweise mit Druck, wie in Fig. 5 dargestellt.
3. Prüfen Sie bei jedem Schritt, ob sich der Ausgang 2 verhält, wie in in Fig. 5 dargestellt.
Fig. 5 Funktionstest, Schritt 1 bis 15
Hinweis
Die Zeitverzögerung zwischen Schritt 7 und 8 ist abhängig vom Eingangsdruck und liegt
im Bereich 0,25 … 0,5 s.

ZSB-1/8-B
Festo – ZSB-1/8-B – 1202NH Deutsch 9
7 Bedienung und Betrieb
Zur Kontrolle der Funktionssicherheit:
• Führen Sie monatlich eine Funktionsprüfung des Produktes durch (Kapitel 6.1).
• Dokumentieren Sie die Ergebnisse der Funktionsprüfungen in Ihren Unterlagen.
Bei einer Mediumstemperatur unter +1 ˚C:
• Verwenden Sie geeignete Druckluft (Kapitel 12.2). So vermeiden Sie das Gefrieren von Kondens-
wasser.
8 Ausbau und Reparatur
• EntlüftenSiediegesamteAnlageunddasProdukt.
Warnung
Gefahr durch Stoßen. Schläuche, die unter Druck stehen, können sich beim Ausbau des
Produktes unkontrolliert bewegen und zu schweren Verletzungen führen.
• Entlüften Sie die gesamte Anlage und das Produkt, bevor Sie das Produkt ausbauen.
• Bauen Sie das Produkt aus der Anlage aus.
• Das Produkt darf nur von Festo repariert werden. Senden Sie das Produkt an den Reparaturservice
von Festo (www.festo.com).
9 Wartung und Pflege
Zur Wartung:
• Prüfen Sie monatlich die Funktion des Produkts (Kapitel 6.1)
• Tauschen Sie das Produkt nach 1.000.000 Schaltspielen aus (Kapitel 12.1 mit Rechenbeispiel).
Zur Reinigung:
1. Entlüften Sie die gesamte Anlage und das Produkt.
2. Bauen Sie das Produkt aus der Anlage aus, wie in Kapitel 8 beschrieben.
3. Drehen Sie die Schraube mit Filterelement 5heraus. Verlieren Sie dabei die Dichtungen nicht.
4. Reinigen Sie die Bauteile des Produkts ausschließlich mit den Reinigungsmitteln nach Tab. 2:
5. Drehen Sie die Schraube mit Filterelement 5wieder ein (max. Anziehdrehmoment 4 Nm).
Bauteil Reinigungsmittel Reinigungsintervall
Gehäuse Wasser (max. +60 °C) bei Bedarf
– Schraube mit Filterelement 5
– Schalldämpfer
–Druckluft
– Wasser (max. +60 °C)
–Waschbenzin
– halbjährlich oder
– nach 100.000 Schaltspielen
Tab. 2

ZSB-1/8-B
10 Festo – ZSB-1/8-B – 1202NH Deutsch
10 Zubehör
Wählen Sie bitte das entsprechende Zubehör aus unserem Katalog: www.festo.com/catalogue
11 Störungsbeseitigung
Störung Mögliche Ursache Abhilfe
Ausgang 2 ist drucklos, wenn
beide Tasterventile gleichzeitig
(< 0,5 s) betätigt sind.
Zu hoher Eingangsdruck –Eingangsdruckan1
1und 12
reduzieren
– Umsetzen geeigneter Maß-
nahmen zur Druckbegrenzung
Unterschiedliche Schlauch-
längen der Tasterventile
Schlauchlängen der Tasterventile
angleichen
Ausgang 2 führt Druck, wenn
– Beide Tasterventile nicht
gleichzeitig (> 0,5 s) betätigt
sind
– Kein Tasterventil betätigt ist
– Ein Tasterventil betätigt ist
Zu geringer Eingangsdruck Eingangsdruck an 11und 12auf
mindestens 4 bar erhöhen
Taster oder Taster ventil
fehlerhaft
Taster oder Tasterventil ersetzen
Installationsfehler (Schlauch-
knicken)
Installation der Komponenten
ensprechend EN ISO 4414
Funktionsfehler Produkt an Festo senden
Druckabbau an Ausgang 2
dauert zu lange
Verschlauchungsfehler – Kurze Schlauchleitung ver-
wenden
– Winkelverschraubungen ver-
meiden
Schalldämpfer verschmutzt Schalldämpfer reinigen oder er-
setzen
Luftaustritt an Entlüftung 3
wenn beide Tasterventile
gleichzeitig (< 0,5 s) betätigt
sind.
Funktionsfehler Produkt an Festo senden
Tab. 3

ZSB-1/8-B
Festo – ZSB-1/8-B – 1202NH Deutsch 11
12 Technische Daten
12.1 Sicherheitstechnik
ZSB-1/8-B
Lebensdauerkennwert B10d1.000.000
Safety Integrity Level (SIL) – Zweihandbedienung/SIL 1 nach IEC 61508
– Einsetzbar in SIL 1-Steuerungen nach IEC 62061
Performance Level (PL) Zweihandbedienung/Kategorie 1, PL c nach EN ISO 13849-1
Rechenbeispiel:
Betätigungen pro Jahr: nop = 50.000 (Annahme)
}PFHd=1,14x10
-6
}TM=20Jahre
Bewährtes Bauteil ja
Sicherheitsfunktion Zweihandbedienung gemäß EN ISO 12100
Schockfestigkeit Schockprüfung mit Schärfegrad 2 nach EN 60068-2-27
Normenzulassung Typ III A nach EN 574
CE-Zeichen (Konformitätserklärung) Nach EU-Maschinen-Richtlinie 2006/42/EG
Baumusterprüfung Die funktionale Sicherheitstechnik des Produktes wurde
von einer unabhängigen Prüfstelle zertifiziert
EG-Baumusterprüfbescheinigung (www.festo.com)
Zertifikat ausstellende Stelle IFA 1201046
Tab. 4
12.2 Allgemeine Technische Daten
ZSB-1/8-B
Nennweite 4mm
Betätigungsart pneumatisch
Einbaulage beliebig
Bauart Sitzventil mit Rückstellfeder
Betriebsdruck 4…8bar
Normalnenndurchfluss 11, 12}250 l/min
Betriebsmedium Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur 0…+60°C
Befestigungsart wahlweise:
– mit Durchgangsbohrung
– mit Innengewinde
Pneumatischer Anschluss Gx
Werkstoff-Information Dichtungen NBR
Werkstoff-Information Gehäuse Alu-Knetlegierung, eloxiert
Produktgewicht 420 g
Tab. 5

ZSB-1/8-B
12 Festo – ZSB-1/8-B – 1202NH Deutsch

ZSB-1/8-B
Festo – ZSB-1/8-B – 1202NH English 13
English – Control block for two-hand start ZSB-1/8-B
Table of contents
1 Control elements and connections 14...........................................
2 Function 15................................................................
3 Application 15..............................................................
4 Safety conditions 16.........................................................
4.1 Areas of application and approval by authorities 16.................................
5 Installation 17..............................................................
5.1 Mechanical assembly 17......................................................
5.2 Pneumatic fitting 17..........................................................
6 Commissioning 18...........................................................
6.1 Functional test 18...........................................................
7Operation 19...............................................................
8 Disassembly and repair 19....................................................
9 Maintenance and care 19.....................................................
10 Accessories 20..............................................................
11 Troubleshooting 20..........................................................
12 Technical data 21............................................................
12.1 Safety engineering 21........................................................
12.2 General technical data 21.....................................................

ZSB-1/8-B
14 Festo – ZSB-1/8-B – 1202NH English
1 Control elements and connections
1
2
3
45
6
1Connecting thread or tubing for in-
puts 11and 12
2Connecting thread or tubing for output 2
3Connecting thread 3 for exhaust tubing or
direct fastening of the silencer
4Filter for breathing opening
5Screw with filter element
6Through holes for fastening
Fig. 1

ZSB-1/8-B
Festo – ZSB-1/8-B – 1202NH English 15
2 Function
The ZSB-1/8-B control block for two-hand start is a pneumatic AND gate.
If the inputs 11and 12are pressurised within max. 0.5 s one after the other, the control block for
two-hand start will switch through: an output signal is present at port 2. Control takes place via two
external 3/2-way push-button valves.
– Outlet port 2 is pressurised if both push-button valves are activated.
– Outlet port 2 is depressurised if no push-button valves are activated or if just one push-button valve
is activated. The system exhausts from 2 to 3.
– A restart is only possible if no push-button valves are activated.
VD-3-PK-3
ZSB-1/8-B
Service unit
SV-3-M5 SV-3-M5
1
2
2
12 31
2
1
3
11
2
3
1221
3
Fig. 2 Example of simple control
3 Application
Use for intended purpose
The control block for two-hand start is exclusively intended for triggering a (synchronous) simultaneous
control signal via two push-button valves separately from each other.
This ensures that both hands of the operator are outside the danger area of the machine when a
control signal to start is enabled.

ZSB-1/8-B
16 Festo – ZSB-1/8-B – 1202NH English
4 Safety conditions
Note
Incorrect handling can lead to malfunctioning.
• Make sure that the specifications in this chapter are always observed.
• Compare the maximum values in these operating instructions with your actual application
(e.g. pressures, temperatures).
• Also observe national regulations and the specifications of standards EN ISO 4414, EN 574 and
EN ISO 13849-1.
• UseaserviceunitoftheMSorD-seriesfromFestoforpreparingthecompressedair(Fig. 2).
• Take suitable measures to ensure the minimum pressure of 4 bar necessary for operation.
A pressure sequence valve of type VD-3-PK-3, for example, is suitable here (Fig. 2).
• Remove the packaging except for the adhesive labels on the compressed air supply ports (to
prevent dirt).
• Observe local regulations when disposing of the product and its packaging.
• Use the product in its original status, without any unauthorised
product modifications. The individual components are fixed with
screw locking agent (Fig. 3).
Fig. 3
4.1 Areas of application and approval by authorities
The product is a safety component as defined in the Machinery Directive 2006/42/EC and carries the CE
mark. Standards and test values, which the product complies with and fulfils, can be found in the
Technical data section (chapter 12).
The product-relevant EU directive can be found in the declaration of conformity.
Certificates and the declaration of conformity for this product can be found at www.festo.com.

ZSB-1/8-B
Festo – ZSB-1/8-B – 1202NH English 17
5 Installation
5.1 Mechanical assembly
1. Place the product so that the filter for the breathing opening 4is not covered.
2. Fasten the product with two M5 screws via the through holes 6or with two M5 screws via the
fastening thread.
3. Install two 3/2-way push-button valves (Fig. 2).
Caution
Any attempt to actuate the push-button valves with only one hand or with an elbow, a
knee or a foot will impede the safety function (Fig. 4).
• Make sure the requirements for setting up two-hand push-button switching circuits
as per EN 574 are observed, e.g. by specifying the minimum distance between the
push-buttons.
• If necessary, take into account existing C-standards for your type of machine.
• Implement the measures as per EN 574.
Fig. 4
5.2 Pneumatic fitting
1. Remove the transport covers on the compressed air connections.
2. Connect the tubing with the specified components (Tab. 1).
Note
The product will function as intended providing it is set up correctly and if the
exhausting is correct.
• Use the same lengths of tubing between the push-button valves and the two-hand
control unit.
• Secure the hoses to the system to prevent them from moving in an uncontrolled
manner.
• Use only 3/2-way push-button valves.
• The outlet ports 3 must remain open to allow venting of the push-button valves.
Use a suitable silencer if required.
• If required, use a suitable silencer at outlet port 3 of the control block for two-hand
start (www.festo.com/catalogue/zsb).
• Replace contaminated silencers if necessary.

ZSB-1/8-B
18 Festo – ZSB-1/8-B – 1202NH English
Pneumatic connection Component Connection size
Inputs 11and 123/2-way push-button valves Gx
Output 2 Control input of the following
control chain
Gx
Output 3 – Without connection or
– silencer if required
Gx
Tab. 1
6 Commissioning
1. Pressurize your system.
2. Screw in the opened adjustment screw of the pressure sequence valve (e.g. VD-3-PK-3) until the
switching pressure is at least 4 bar. An inspection can be conducted, for example, using a pressure
gauge.
3. Implement a functional test (chapter 6.1).
6.1 Functional test
1. Apply the desired supply pressure p0to the product.
2. Supply inputs 11and 12gradually with pressure as shown in Fig. 5.
3. At each step check to make sure outlet port 2 behaves as shown in Fig. 5.
Fig. 5 Performance test, step 1 to 15
Note
The time delay between step 7 and 8 is dependent on the supply pressure and ranges
between 0.25 and 0.5 s.

ZSB-1/8-B
Festo – ZSB-1/8-B – 1202NH English 19
7 Operation
Checking the functional reliability:
• Implement a functional test of the product every month (chapter 6.1).
• Keep a record of the functional tests in your documents.
If the media temperature is below +1 °C:
• Use suitable compressed air (chapter 12.2). Doing this will prevent the condensed water from
freezing.
8 Disassembly and repair
• Exhaust the complete system and the product.
Warning
Danger from impact. Pressurised hoses can move uncontrollably when disassembling
the product and cause serious injury.
• Exhaust the complete system and the product prior to disassembly.
• Disassemble the product from the system.
• The product should only be repaired by Festo. Send the product to Festo's repair service
(www.festo.com).
9 Maintenance and care
Maintenance
• Check the function of the product every month (chapter 6.1)
• Replace the product after 1,000,000 switching cycles (chapter 12.1 with sample calculation).
Cleaning:
1. Exhaust the complete system and the product.
2. Disassemble the product from the system as described in chapter 8.
3. Unscrew the filter element 5. Do not lose the seals when doing this.
4. Only clean the components of the product by using cleaning agents in accordance with Tab. 2:
5. Re-tighten the screw with filter element 5(max. tightening torque 4 Nm).
Component Cleaning agents Cleaning interval
Housing Water (max. +60 °C) As needed
– Screw with filter element 5
– Silencer
– Compressed air
– Water (max. +60 °C)
– Petroleum ether
–everysixmonthsor
– after 100,000 switching
cycles
Tab. 2

ZSB-1/8-B
20 Festo – ZSB-1/8-B – 1202NH English
10 Accessories
Please select the corresponding accessories from our catalogue: www.festo.com/catalogue
11 Troubleshooting
Malfunction Possible cause Remedy
Outlet port 2 is depressurised
if both push-button valves are
activated simultaneously
(< 0.5 s).
Supply pressure too high – Reduce the supply pressure at
11and 12
– Implementing suitable
measures for limiting the
pressure
Different lengths of tubing for
the push-button valves
Cut equal lengths of tubing for
the push-button valves
Outlet port 2 is pressurised if
– both push-button valves
are not activated
simultaneously (> 0.5 s)
– no push-button valve is
activated
– one push-button valve is
activated
Supply pressure too low Increase the supply pressure at
11and 12to at least 4 bar
Push-button or push-button
valve faulty
Replace push-button or
push-button valve
Installation fault (tubing bent) Install the components in
accordance with EN ISO 4414
Functional fault Return the product to Festo
Pressure reduction at output 2
takes too long
Pipe connection error – Use short tubing
– Avoid angled screw
connectors
Silencer dirty Clean or replace silencer
Air leak at exhaust 3 when both
push-button valves are
activated simultaneously
(< 0.5 s).
Functional fault Return the product to Festo
Tab. 3
