Festo DRQD Series User manual

Bedienungsanleitung
Doppelkolben Drehantrieb
Typ DRQD-...
Operating instructions
Double piston rotary drive
Type DRQD-...
Einbau und Inbetriebnahme
nur von qualifiziertem Fachpersonal,
gemäß Bedienungsanleitung.
Fitting and commissioning to be
carried out by qualified personnel
only in accordance with the operating
instructions.
Es bedeuten/Symbols:
Warnung
Warning, Caution
Hinweis
Note
Recycling
Recycling
Zubehör
Accessories
372 989
DRQD- ... -YSRJ-FW
DRQD- ... -PPVJ-ZW
DRQD- ...-PPVJ -FW-SD..
9705 NH D/GB 1

2
1
4
3
!
0
5
7
6
8
9
#
$
"
Bild 1/Fig. 1
Bedienteile und Anschlüsse
Operating parts and
connections
1
DRQD-...
9705 NH D/GB 2

1
2
3
4
5
6
7
8
9
0
!
"
#
$
Compressed air connections
Compressed air connections*
Air passage with dove-tail profile
for fastening (with DRQD-...-FW-
...-SD..)
Drive shaft in the designs:pivot
shaft or flanged shaft (with air
passage module)
Groove for proximity switch
Threaded bores for fastening
the DRQD-...
Threaded bores for with centring
for fastening the DRQD-...
Threaded sleeves for adjusting
the angle of rotation, with
locking nut
Locking nuts for shock absorber
Threaded bores for fastening
the work ( load (with centring
recess on -FW)
Through holes for fastening the
DRQD-...
Socket head screw for adjusting
the angle of rotation
Adjusting screw for end position
cushioning (not visible from
outside)
Compressed air connection for
air passage module
*) with plug screws
1
2
3
4
5
6
7
8
9
0
!
"
#
$
Druckluftanschlüsse
Druckluftanschlüsse*
Luftdurchführung mit
Schwalbenschwanzprofil für
Befestigung (nur bei DRQD-...-
FW-...-SD..)
Abtriebswelle in den
Ausführungen: Zapfenwelle oder
Flanschwelle (mit
Luftdurchführungsmodul)
Nuten für Näherungsschalter
Gewindebohrungen zur
Befestigung des DRQD-...
Gewindebohrungen mit
Zentrierung zur Befestigung des
DRQD-...
Gewindehülsen zur
Drehwinkeleinstellung mit
Kontermutter gesichert
Kontermuttern für Stoßdämpfer
Gewindebohrungen zur
Befestigung der Nutzlast (bei -
FW mit Zentriersenkung)
Durchgangsbohrungen zur
Befestigung des DRQD-...
Innensechskant zur
Drehwinkeleinstellung
Einstellschraube für Endlagen-
dämpfung (verdeckt innenliegend)
Druckluftanschluß für
Luftdurchführungsmodul
*) mit Verschlußschrauben

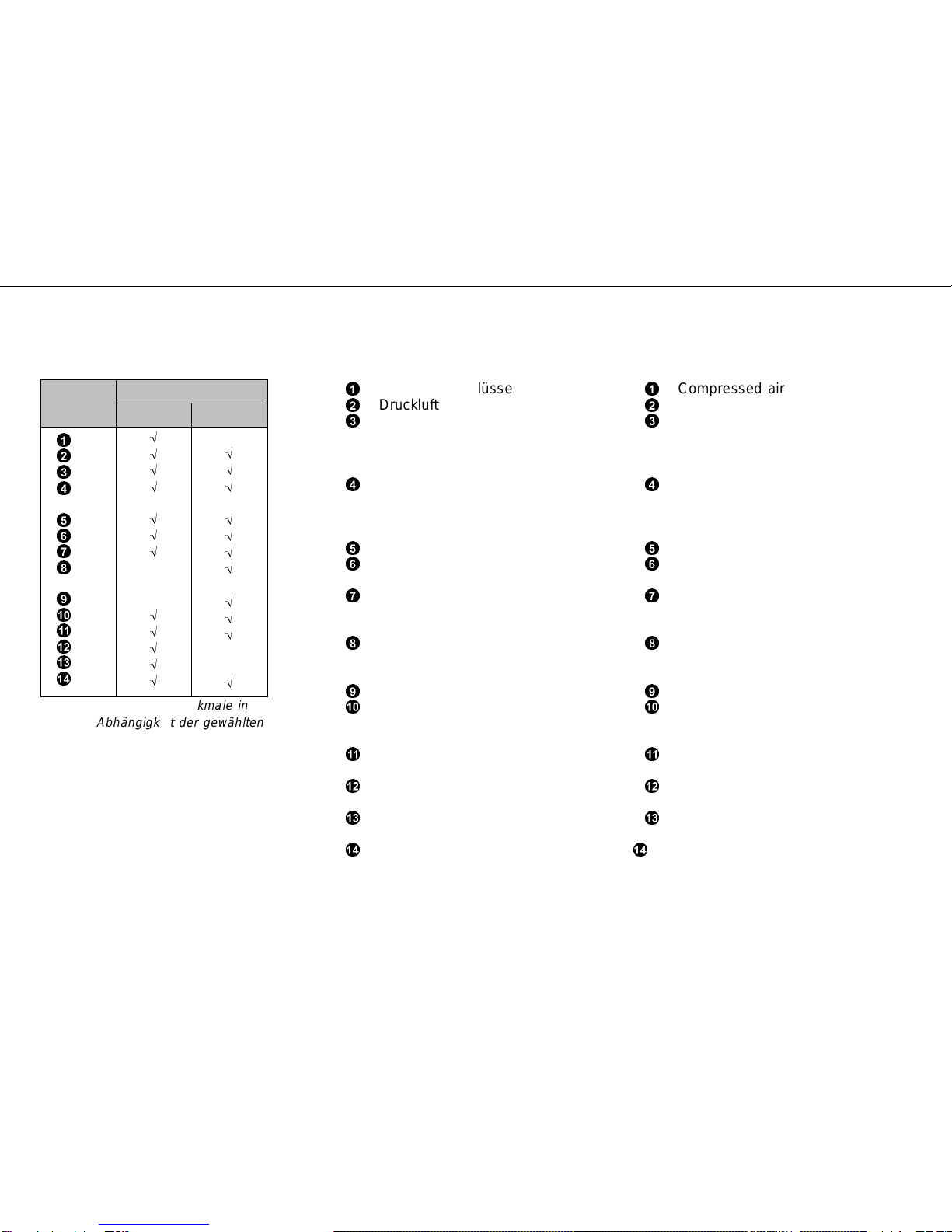

Pos.
Pos. DRQD-...-
PPV(J)-... YSRJ-...
1
2
3
4
5
6
7
8
9
0
!
"
#
$
Ö
Ö
Ö
Ö
Ö
Ö
Ö
-
-
Ö
Ö
Ö
Ö
Ö
-
Ö
Ö
Ö
Ö
Ö
Ö
Ö
Ö
Ö
Ö
-
-
Ö
Bild 1a: Ausprägungsmerkmale in
Abhängigkeit der gewählten
Produktausführung
Fig. 1a: Main features depending
on design
9705 NH D/GB 3

2
Contents
1Operating parts and
connections. . . .. . . .. . . .. . . .. . 2
2Contents. . . . . . . . . . . . . . . . . . . . . 4
3Function and application . . . . . . 5
4Conditions of use. . . . . . . . . . . . . 6
5Transport and storage. . . . . . . . . 8
6Fitting . . . . . . . . . . . . . . . . . . . . . . . 9
Mechanical . . . . . . . . . . . . . . . . . . . 9
Pneumatic . . . . . . . . . . . . . . . . . . . 21
Electric. . . . . . . . . . . . . . . . . . . . . . 22
7Commissioning . . . . . . . . . . . . . 23
8Operation . . . . . . . . . . . . . . . . . . . 27
9Care and maintenance. . . . . . . . 28
10 Dismantling and repairs . . . . . . 29
11 Accessories . . . . . . . . . . . . . . . . 30
12 Eliminating faults . . . . . . . . . . . . 31
13 Technical specifications . . . . . 34
Inhalt
1 Bedienteile und Anschlüsse . . . 2
2 Inhalt . . . . . . . . . . . . . . . . . . . . . . . 4
3 Funktion und Anwendung . . . . . 5
4 Voraussetzungen für den
Produkteinsatz. . . . . . . . . . . . . . . 6
5 Transport und Lagerung . . . . . . 8
6Einbau. . . .. . . .. . . .. . . .. . . .. . 9
mechanisch . . . . . . . . . . . . . . . . . . 9
pneumatisch. . . . . . . . . . . . . . . . . 21
elektrisch . . . . . . . . . . . . . . . . . . . 22
7 Inbetriebnahme . . . . . . . . . . . . . 23
8 Bedienung und Betrieb . . . . . . 27
9 Wartung und Pflege . . . . . . . . . 28
10 Ausbau und Reparatur . . . . . . 29
11 Zubehör . . . . . . . . . . . . . . . . . . . 30
12 Störungsbeseitigung . . . . . . . . 31
13 Technische Daten . . . . . . . . . . 32
DRQD-...
9705 NH D/GB 4

Function and application
The DRQD-... is a double-acting double
piston rotary drive. When compressed
air is applied alternately to one connec-
tion and then to the other, the two paral-
lel pistons move backwards and for-
wards in opposite directions to each
other. The linear movement is converted
into a rotary movement by means of a
pinion and transferred to the drive shaft.
The end position cushioning is carried
out pneumatically on the DRQD-...-
PPVJ-... , and by means of hydraulic
shock absorbers on the DRQD-...-
YSRJ-... .
The DRQD-... rotary drive is intended
for turning or swivelling a work load
which must perform a defined angular
movement (≤360°).
Funktion und Anwendung
Der DRQD-... ist ein doppeltwirkender
Doppelkolben-Antrieb. Durch wechsel-
seitige Belüftung der Druckluftanschlüs-
se bewegen sich zwei parallel angeord-
nete Kolben gegenläufig hin und her.
Die Linearbewegung wird über Ritzel in
eine Drehbewegung der Abtriebswelle
umgesetzt.
Die Endlagendämpfung erfolgt beim
DRQD-...-PPVJ-... pneumatisch, beim
DRQD-...-YSRJ-... mit hydraulischen
Stoßdämpfern.
Der Drehantrieb DRQD-... wird bestim-
mungsgemäß zum Drehen oder
Schwenken von Nutzlasten eingesetzt,
die eine definierte Winkelbewegung
(≤360°) ausführen müssen.
3
Bild 2/Fig. 2
9705 NH D/GB 5

Conditions of use
These general conditions for the correct
and safe use of the product must be ob-
served at all times.
•Compare the specified limit values
with your actual application.
The permitted limit values, e.g. for
pressures, forces, moments, masses,
speeds and temperatures must not
be exceeded.
•Ensure that there is a supply of
correctly prepared compressed air.
•Observe the prevailing ambient con-
ditions.
•Comply with national and local
safety laws and regulations.
Voraussetzungen für den
Produkteinsatz
Allgemeine, stets zu beachtende
Hinweise für den ordnungsgemäßen
und sicheren Einsatz des Produkts:
•Vergleichen Sie die angegebenen
Grenzwerte mit Ihrem aktuellen
Einsatzfall.
Die zulässigen Grenzwerte, z.B. für
Drücke, Kräfte, Momente, Massen,
Geschwindigkeiten und Temperatu-
ren dürfen nicht überschritten wer-
den.
•Sorgen Sie für ordnungsgemäß auf-
bereitete Druckluft.
•Berücksichtigen Sie die vorherr-
schenden Umgebungsbedingungen.
•Beachten Sie die Vorschriften der
Berufsgenossenschaft, des Techni-
schen Überwachungsvereins oder
entsprechende nationale Bestimmun-
gen.

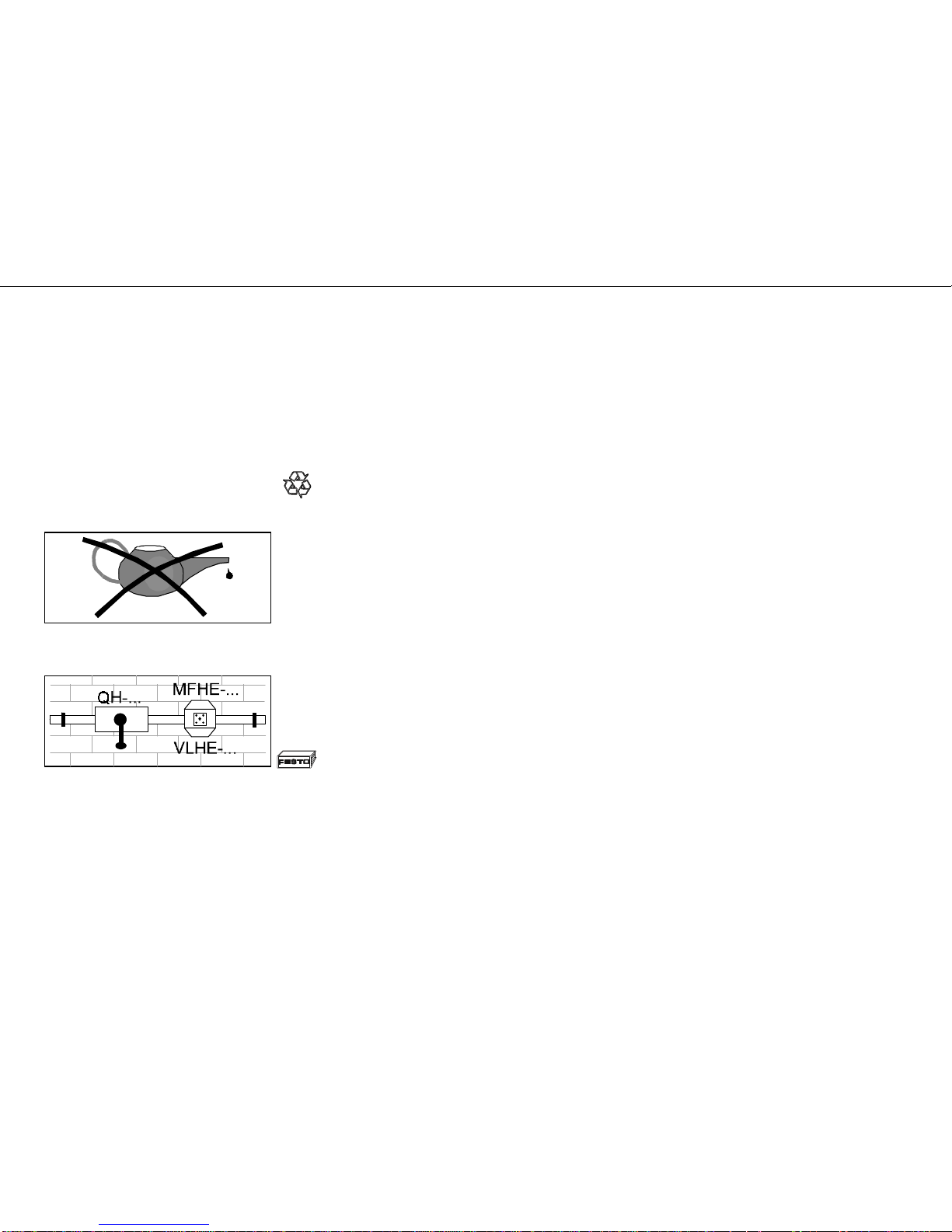

C%mbar
Bild 3/Fig. 3
Bild 4/Fig. 4
4
DRQD-...
9705 NH D/GB 6

•Remove all packaging such as pro-
tective wax, foils, cartons and caps
(except the sealing elements of the
pneumatic connections).
The individual materials can be dis-
posed of in recycling containers.
•Once the energy medium has been
selected, you should retain this for
the entire service life of the product.
Example:
If non-lubricated compressed air is
selected, then always use non-lubri-
cated compressed air.
•Slowly pressurize your complete
system.
In this way you can avoid uncon-
trolled movements.
Safety start-up valve type MFHE-...
or VLHE-.... should be used for slow
pressurization when starting.
•Please observe the warnings and in-
structions
- on the product
- in these operating instructions.
•Entfernen Sie alle Transportvorkeh-
rungen wie Schutzwachs, Folien, Kar-
tonagen und Kappen (außer den Ver-
schlußelementen der pneumatischen
Anschlüsse).
Die Entsorgung der einzelnen Werk-
stoffe in Recycling-Sammelbehälter
ist möglich.
•Behalten Sie die einmal gewählte Zu-
sammensetzung des Mediums über
die gesamte Produktlebensdauer bei.
Beispiel:
gewählt: ungeölte Druckluft
beizubehalten: ungeölte Druckluft
•Belüften Sie Ihre gesamte Anlage
langsam.
Dann treten keine unkontrollierten
Bewegungen auf.
Zur langsamen Einschaltbelüftung
dient das Sicherheits-Einschaltventil
Typ MFHE-... oder VLHE-....
•Berücksichtigen Sie die Warnungen
und Hinweise
- am Produkt
- in dieser Bedienungsanleitung.
Bild 5/Fig. 5
Bild 6/Fig. 6
9705 NH D/GB 7

•Verwenden Sie das Produkt im Origi-
nalzustand ohne jegliche eigenmäch-
tige Veränderung.
•Lassen Sie sämtliche Schrauben
und Gewindestifte unverändert, für
die es keine unmittelbare Aufforde-
rung zur Veränderung in dieser Anlei-
tung gibt.
•Sie sind aus Sicherheitsgründen mit
Schraubensicherungsmittel fixiert.
Transport und Lagerung
•Berücksichtigen Sie das Gewicht
des DRQD-...:
Er wiegt bis zu 4,2 kg.
•Use the product in its original form.
Unauthorized modification is not per-
mitted.
•Leave all screws and threaded pins
in their original state if no immediate
demand for modification is specified
in these instructions.
•For safety reasons, the screws and
pins are fixed with locking adhesive.
Transport and storage
•Take into account the weight of the
DRQD-...:
It weighs up to 4.2 kg.
5
Bild 7/Fig. 7
Bild 8/Fig. 8
DRQD-...
9705 NH D/GB 8

Einbau
mechanisch
•Behandeln Sie den DRQD-... so,
daß keine Schäden an der Antriebs-
welle auftreten.
Besonders bei der Ausführung nach-
folgender Punkte:
1. Plazieren Sie den DRQD-... so, daß
Sie stets die Bedienteile und Anschlüs-
se erreichen können.
2. Wählen Sie eine der folgenden Befesti-
gungsalternativen:
- zwei Schrauben mit Zentrierhülse in
Durchgangsbohrungen !
eindrehen
- vier Schrauben in Gewinde-
bohrungen 7 eindrehen
- Schwalbenschwanzbefestigung (nur
bei DRQD-...-SD..).
Fitting
Mechanical
•Treat the DRQD-... with care so that
no damage can occur to the drive
shaft.
This applies in particular when you
carry out the following:
1. Place the DRQD-... so that the opera-
ting parts and connections are always
accessible.
2. Fasten the DRQD-.... in one of the
following ways:
-by means of two screws with
centring sleeves in the through
holes !
-by means of four screws in the
through holes 7
-by means of dove-tail fastening
(only with DRQD-...-SD..).
Bild 9/Fig. 9
Bild 10/Fig. 10
6
9705 NH D/GB 9

Bei genutzter hohler Flanschwelle:
3. Ziehen Sie die benötigten Leitungen
durch die hohle Flanschwelle.
Der nutzbare Innendurchmesser für
die Leitungsverlegung hat folgende
Maße:
Nenn-
größe DRQD- 16-... DRQD- 20-... DRQD- 25-... DRQD- 32-...
∅
(innen) 9 mm 11 mm 12 mm 14 mm
Bild 11
Nutzungsmöglichkeiten der hohlen Flanschwelle
Druckluft Vakuum elektrische Leitungen sonstige Leitungen zu nächst keine Nutzung
(bei DRQD-...-SD..
bereits vorbereitet)
Bild 12
If you use a hollow flanged shaft:
3. Pull the cables required through the
shaft.
The shaft must have the following
minimum inner diameter in order that
the cables can be passed through:
Size DRQD-
16-... DRQD- 20-... DRQD- 25-... DRQD- 32-...
∅
(inner) 9 mm 11 mm 12 mm 14 mm
Fig. 11
Application possibilities for the hollow flanged shaft
Comressed air Vacuum Electric cables Other cables Not used at present
(already prepared on
DRQD-...-SD.. )
Fig. 12
Definition:
bewegliche Masse = Nutzlast
(+ Masse etwaiger Hebel)
Definiton
Moving load = work load
(+ mass of any levers)
DRQD-...
9705 NH D/GB 10

4. Stellen Sie sicher, daß beim Plazieren
der beweglichen Masse folgende Vor-
gaben eingehalten werden:
- verkantungsfreier Einbau,
- zulässige Querkraft Fy,
- zulässige Längskraft Fx,
- zulässiges Massenträgheitsmoment.
Das Massenträgheitsmoment der be-
weglichen Masse sollte berechnet
worden sein. Hebelarme, Ausleger
und Massen an einer zweiten Ab-
triebswelle sollten in der Rechnung
mitberücksichtigt sein.

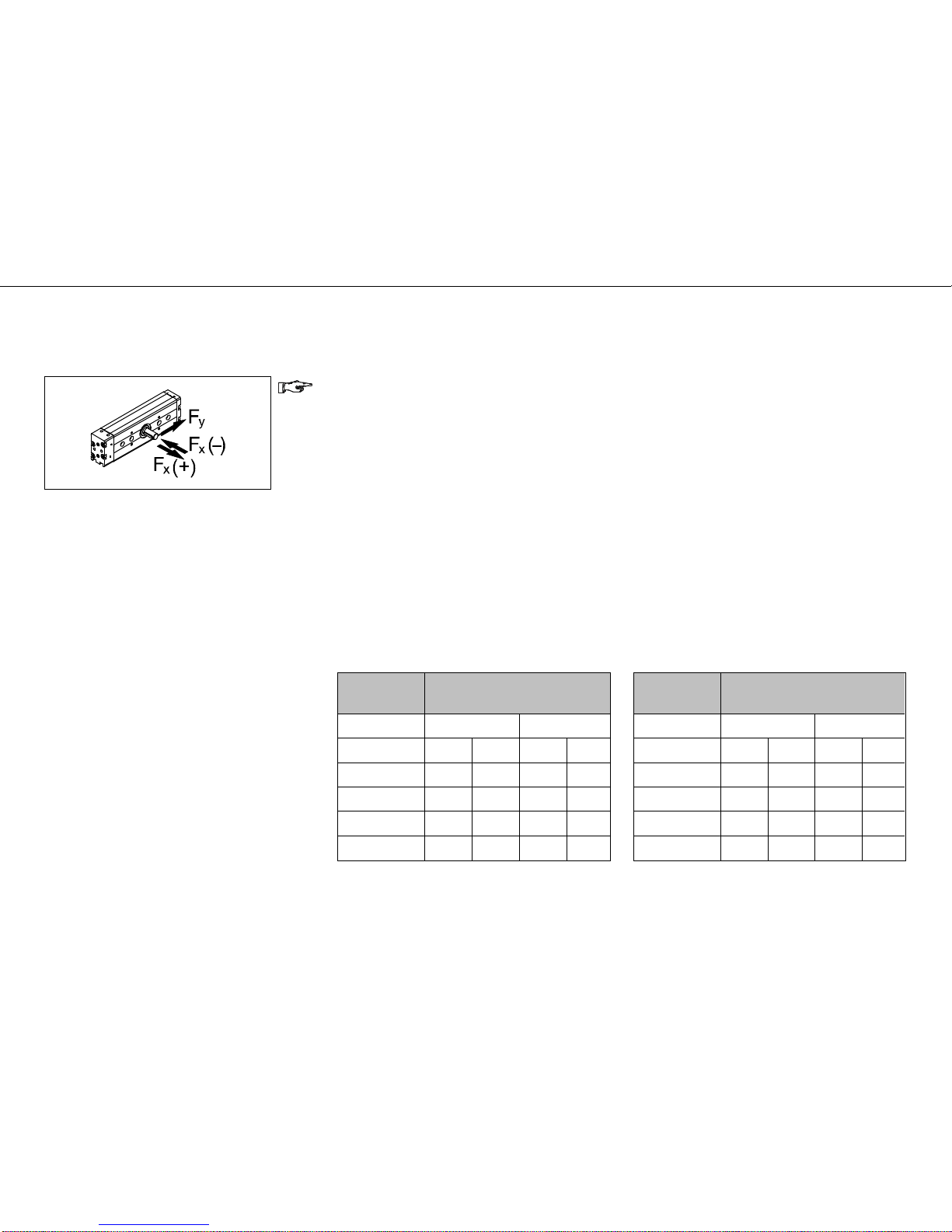

Folgende statische und dynamische
Längskräfte Fx sind maximal zulässig:
Nenngröße max. zulässige Längskraft
Fx (-) [N] Fx (+) [N]
stat.dyn.stat.dyn.
DRQD-16-... 600 60 560 50
DRQD-20-... 1000 100 600 60
DRQD-25-... 1100 160 650 80
DRQD-32-... 1200 200 1000 100
Bild 14
4. When placing the moving load, make
sure that the following specifications
are observed:
- the load must not be fitted askew,
- the permitted lateral force Fy,
- the permitted longitudinal force Fx,
- the permitted mass moment of inertia.
The mass moment of inertia of the
moving load should be calculated.
Lever arms, swivel beams and
masses on a second drive shaft
should be taken into account in the
calculation.
The following maximum static and dy-
namic longitudinal forces Fx are per-
mitted:
Size Max. permitted longitudinal
force
Fx (-) [N] Fx (+) [N]
stat. dyn. stat. dyn.
DRQD-16-... 600 60 560 50
DRQD-20-... 1000 100 600 60
DRQD-25-... 1100 160 650 80
DRQD-32-... 1200 200 1000 100
Fig. 14
Bild 13/Fig. 13
9705 NH D/GB 11

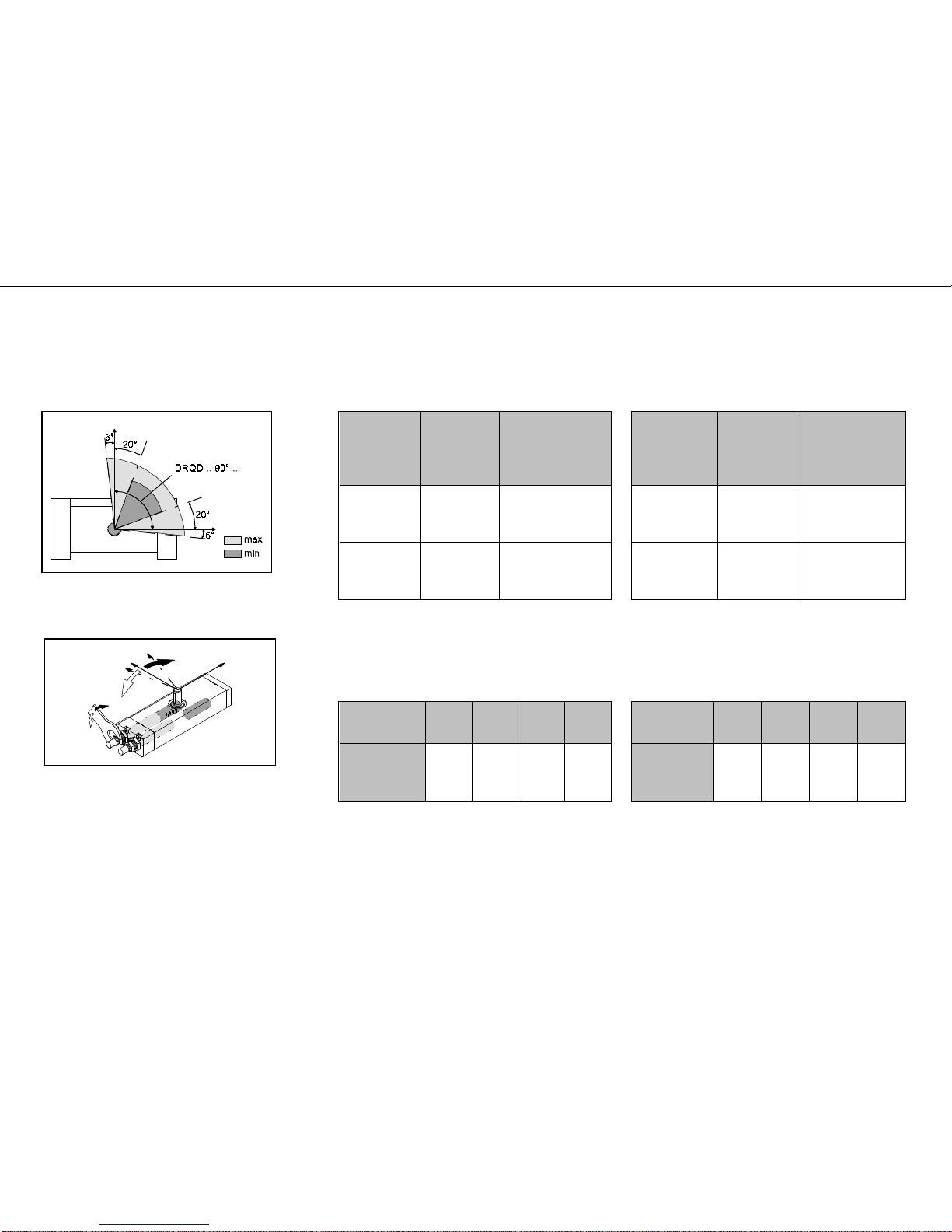

Die maximal zulässige Querkraft Fy
(statisch und dynamisch) in Abhängig-
keit des Abstands Z ist Bild 15 zu ent-
nehmen.
Bild 15/Fig. 15
Legende :
Fy stat. statische Querkraft
Fy dyn. dynamische Querkraft
Z: Abstand
The maximum permitted lateral force
Fy (static and dynamic) as a factor of
distance Z is shown in Fig. 15.
Key:
Fy stat. static lateral force
Fy dyn. dynamic lateral force
Z distance
DRQD-...
9705 NH D/GB 12

Das maximale Massenträgheitsmo-
ment für DRQD-...-PPVJ ist folgender
Tabelle zu entnehmen.
Nenngröße maximales Massenträgheits-
moment für DRQD-...-PPVJ*
DRQD-16-... 5 x 10-4 kgm2
DRQD-20-... 10 x 10-4 kgm2
DRQD-25-... 20 x 10-4 kgm2
DRQD-32-... 40 x 10-4 kgm2
*) ungedrosselt
Bild 16
Zur Bestimmung des Massenträgheits-
moments bei DRQD-...-YSRJ:
•Berücksichtigen Sie die Abhängigkeit
des zulässigen Massenträgheitsmo-
ment von der gegebenen Situation:
1. Nenngröße des DRQD-...
2. Drehzeit
3. Drehwinkel
Definition:
Drehzeit = Rotationszeit + Dämp-
fungszeit (siehe entspr. Diagramm).
The maximum mass moment of iner-
tia for the DRQD-...-PPVJ is shown in
the following table.
Size Maximum mass moment of
inertia for DRQD-...-PPVJ*
DRQD-16-... 5 x 10-4 kgm2
DRQD-20-... 10 x 10-4 kgm2
DRQD-25-... 20 x 10-4 kgm2
DRQD-32-... 40 x 10-4 kgm2
*) unrestricted
Fig. 16
In order to determine the mass mo-
ment of inertia of the DRQD-...-YSRJ,
•take into account the permitted mass
moment of inertia of the actual situ-
ation:
1. size of the DRQD-...
2. time required for rotation
3. angle of rotation
Definition: Time required for rotation
= rotation time + cushioning time
(see relevant diagram).
9705 NH D/GB 13

Bild17/Fig. 17
Legende:
X: Drehzeit [s]
y: Massenträgheitsmoment
[kgm2x 10-4]
Key:
X: rotation time [s]
y: mass moment of inertia
[kgm2 x 10-4]
DRQD-...
9705 NH D/GB 14

5. Befestigen Sie die bewegliche Masse
an der Abtriebswelle.
6. Stellen Sie sicher, daß dabei folgende
Punkte eingehalten werden:
DRQD-... mit
Paßfeder Flanschwelle
- bewegliche
Masse kann nicht
von der Abtriebs-
welle gleiten
(Gewinde an Stirn-
seite verwenden)
- bewegliche Masse
ist mit mindestens
2Schrauben
befestigt
(Zentriersenkungen
verwenden)
Bild 20
7. Justieren Sie die Endlagen je nach
Typ.
Anschlagstyp ohne
internen
Stoßdämpfer
(bei DRQD-
...-PPVJ)
mit
internem
Stoßdämpfer
(bei DRQD-
...-YSRJ)
Anleitungs-
text im Anschluß auf Seite 18
Bild 21
5. Fasten the moving load onto the drive
shaft.
6. Make sure that the following points are
observed:
DRQD-... with
Feather key Flanged shaft
-the moving
mass cannot
slide down from
the drive shaft
(use thread at
front)
-the moving
mass is fastened
with at least
2 screws
(use centring
recesses)
Fig. 20
7. Adjust the end positions depending on
the type.
Stop type Without
internal shock
absorber
(on DRQD-
...-PPVJ)
With internal
shock
absorber
(on DRQD-
...-YSRJ)
Instruction
text Below On page 18
Fig. 21
Bild 18/Fig. 18
Bild 19/Fig. 19
9705 NH D/GB 15

Vorbereitung ohne Stoßdämpfer
•Stellen Sie sicher, daß die Position
der Sprengringe nicht verändert wer-
den.
Die Sprengringe dienen zur Begren-
zung der maximal zulässigen
Drehwinkeleinstellung. Das Entfernen
der Sprengringe ermöglicht ein unzu-
lässiges Eindrehen der Gewindehül-
sen.
Zur Justierung der Endlagen ohne inte-
grierte Stoßdämpfer bei DRQD-...-PPVJ:
1. Drehen Sie die bewegliche Masse von
Hand in eine Endlage.
2. Drehen Sie die entsprechende Gewin-
dehülse mit einem Sechskantschrau-
bendreher ein, bis die gewünschte
Endlagenstellung erreicht ist.
Setting without shock absorber
•Make sure that the position of the cir-
clips has not been modified.
The circlips are used for limiting the
maximum permitted angle of rotation.
If the circlips are removed, the
threaded sleeves could be screwed
in further and this is not permitted.
Adjusting the end positions without inte-
grated shock absorber on DRQD-...-
PPVJ.
1. Screw the moving load by hand into
an end position.
2. Use a hexagon socket wrench to
screw in the threaded sleeve, until the
desired end position is reached.
Bild 22/Fig. 22
Bild 23/Fig. 23
DRQD-...
9705 NH D/GB 16

Folgende Einstellungen sind möglich:
Handlung Reaktion Maximaleinstel-
lung bezogen
auf werkseitige
Grundeinstellung
Drehen im
Uhrzeiger-
sinn
Verkleinern
des Dreh-
winkels
- 20o
Drehen im
Gegenuhr-
zeigersinn
Vergrößern
des Dreh-
winkels
+ 6o
Bild 25
Eine Umdrehung entspricht etwa folgen-
der Drehwinkel-Änderung.
Nenn-
∅DRQD-
16 DRQD- 20 DRQD- 25 DRQD- 32
Winkelände-
rung pro
Umdrehung
8,2o8,5o6,9o6,6o
Bild 26
3. Wiederholen Sie den Vorgang für die
Einstellung der zweiten Endlage.
The following settings are possible:
Activity Reaction Maximum
setting in
relation to basic
factory setting
Turn in
clockwise
direction
Angle of
rotation is
reduced
- 20o
Turn in anti-
clockwise
direction
Angle of
rotation is
increased
+ 6o
Fig. 25
One turn corresponds approximately to
the following modifications to the angle
of rotation:
Rated
∅DRQD-
16 DRQD- 20 DRQD- 25 DRQD- 32
Modification
to angle per
turn
8.2o8.5o6.9o6.6o
Fig. 26
3. Repeat the procedure for setting the
second end position.
Bild 24/Fig. 24
9705 NH D/GB 17

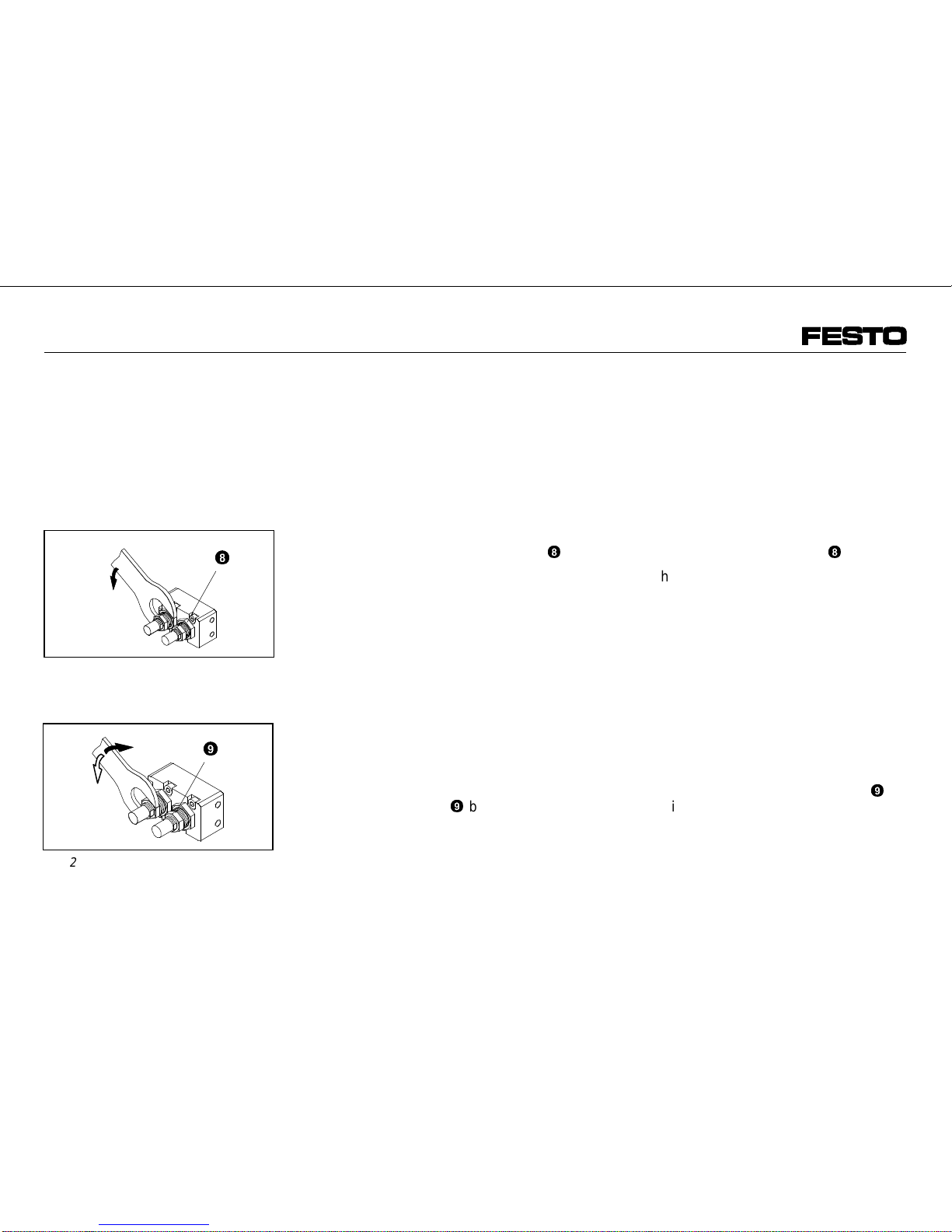

Vorbereitung mit Stoßdämpfer
Zur Justierung der Endlagen des
DRQD-...-YSRJ mit integrierten
Stoßdämpfern:
1. Behandeln Sie die Stoßdämpfer so,
daß keine Schäden an Gewinde und
Außenzylinder entstehen.
2. Drehen Sie die Kontermuttern beider
Stoßdämpfer-Gewindehülsen 8 auf.
Die kleinere Kontermutter am
Stoßdämpfer darf zur Justierung der
Endlagen nicht gelöst werden.
3. Drehen Sie die bewegliche Masse ge-
gen die Stoßdämpferkraft von Hand in
eine Endlage.
Dadurch liegt einer der internen Dop-
pelkolben an der Stoßdämpfer-Ge-
windehülse an.
4. Drehen Sie gleichzeitig die entspre-
chende Gewindehülse mit einem Ga-
belschlüssel an der Kontermutter des
Stoßdämpfers 9 bis die gewünschte
Endlagenstellung erreicht ist.
Setting with shock absorber
Adjusting the end positions of the
DRQD-...-YSRJ with integrated shock
absorbers
1. Treat the shock absorbers with care
so that the thread and the outer cylin-
der are not damaged.
2. Unscrew the locking nuts of the shock
absorber threaded sleeves 8 .
The smaller locking nut on the shock
absorber must not be loosened for
adjusting the end positions.
3. Screw the moving load by hand into
one of the end positions against the
force of the shock absorber.
One of the internal double pistons will
then lie against the threaded sleeve
of the shock absorber.
4. At the same time, use a wrench to
screw in the threaded sleeve on the
locking nut of the shock absorber 9
until the desired end position is
reached.
8
Bild 27/Fig. 27
9
Bild 28/Fig. 28
DRQD-...
9705 NH D/GB 18

Folgende Einstellungen sind möglich:
Handlung Reaktion Maximaleinstel-
lung bezogen
auf werkseitige
Grundeinstellung
Drehen im
Uhrzeiger-
sinn
Verkleinern
des Dreh-
winkels
- 20o
Drehen im
Gegenuhr-
zeigersinn
Vergrößern
des Dreh-
winkels
+ 6o
Bild 30
Eine Umdrehung entspricht etwa folgen-
der Drehwinkel-Änderung.
Nenn-
∅DRQD-
16 DRQD- 20 DRQD- 25 DRQD- 32
Winkelände-
rung pro
Umdrehung
8,2o6,8o5,5o6,6o
Bild 32
5. Wiederholen Sie den Vorgang für die
Einstellung der zweiten Endlage.
The following settings are possible:
Activity Reaction Maximum
setting in
relation to basic
factory setting
Turn in
clockwise
direction
Angle of
rotation is
reduced
- 20o
Turn in anti-
clockwise
direction
Angle of
rotation is
increased
+ 6o
Fig. 30
One turn corresponds approximately to
the following modification to the angle of
rotation.
Rated
∅DRQD-
16 DRQD- 20 DRQD- 25 DRQD- 32
Modification
to angle
per turn
8.2o6.8o5.5o6.6o
Fig. 32
5. Repeat the procedure for setting the
second end position.
Bild 31/Fig. 31
Bild 29/Fig. 29
9705 NH D/GB 19

6. Stellen Sie sicher daß die Kontermut-
tern beider Stoßdämpfer-Gewindehül-
sen wieder mit dem festgelegten
Drehmoment angezogen sind (siehe
Bild 33).
Nenn-
∅DRQD-
16 DRQD- 20 DRQD- 25 DRQD- 32
Nm 10 20 30 60
Bild 33
Sonst besteht die Gefahr der
Zerstörung des DRQD-... .
Bei erfolgter Justierung der integrierten
Stoßdämpfer:
•Stellen Sie sicher, daß im Dreh-
bereich:
- niemand in die Drehrichtung
desselben greifen kann
- keine Fremdgegenstände dorthin
gelangen können.
z.B. durch selbstgefertigtes Schutz-
gitter
6. Make sure that the locking nuts of the
threaded sleeves on both shock absor-
bers are tightened again with the spe-
cified torque (see Fig. 33).
Rated
∅DRQD-
16 DRQD- 20 DRQD- 25 DRQD- 32
Nm 10 20 30 60
Fig. 33
Otherwise the DRQD-... may be
damaged.
When the integrated shock absorbers
have been adjusted,
•make sure that:
- nobody can place his/her hand in
the area of rotation of the DRQD-...
- no objects are placed in its path
e.g. by fitting a protective grill
Bild 34/Fig. 34
DRQD-...
9705 NH D/GB 20
