Festo CPV..−GE−ASI−8E8A−Z M8 0306c Deutsch 3
1 BenutzerhinweiseDeutsch
Die Ventilinsel Typ CPV..−GE−ASI−8E8A−Z M8 ist ausschließ
lich zur Steuerung von pneumatischen Aktuatoren be
stimmt und nur für den Einsatz in Bussystemen gemäß der
AS−Interface−Spezifikation geeignet. Beim Anschluss han
delsüblicher Zusatzkomponenten, wie Sensoren und Akto
ren sind die angegebenen Grenzwerte für Drücke, Tempe
raturen, elektrische Daten, Momente usw. einzuhalten.
AS−Interface−Bussysteme und Ventilinseln dürfen nur von
hierfür geschultem Fachpersonal installiert werden. Anga
ben zur Konzeption und Adressierung Ihres Bussystems
finden Sie in der Beschreibung Ihres AS−Interface−Masters.
Ausführliche Informationen zur Pneumatik der Ventilinsel
finden Sie in der Pneumatik−Beschreibung P.BE−CPV−... .
Warnung
SSchalten Sie die Spannung aus, bevor Sie Steckver
binder zusammenstecken oder trennen (Funktions
schädigung).
SVerbinden Sie einen der Erdungsanschlüsse an den
Endplatten niederohmig (kurze Leitung mit großem
Querschnitt) mit dem Erdpotential.
SNehmen Sie nur eine komplett montierte und ver
drahtete Ventilinsel in Betrieb.
Stellen Sie bei Verwendung als explosionsgeschütztes
Betriebsmittel sicher, dass:
Selektrische Anschlüsse nicht unter Spannung
getrennt werden.
Sdie komplett installierte Ventilinsel mit allen verwen
deten Steckern, Adaptern und Schutzkappen minde
stens die Schutzart IP64 aufweist.

Festo CPV..−GE−ASI−8E8A−Z M8 0306c Deutsch4
2 Anschluss− und Anzeigeelemente
123 4 5
6
7
8
9
2
aJ
aB aA
1AS−Interface−Busanschluss
2Erdungsanschluss
3Typenschild (ID− und IO−Code)
4LED−ZustandsanzeigefürEingänge
(grün)
5Adressauswahltaste mit LED (rot)
6Sensoranschlüsse (PNP)
7Beschriftungsfelder für Adressen
8LED−Zustandsanzeige
für Ventile (gelb)
9Ventilplatten Slave 2
aJ Ventilplatten Slave 1
aA Lastspannungsan
schluss für Ventile
aB PWR−LED (Power, grün),
Fault−LED (Fehler, rot)
PWR−LED Fault−LED Bedeutung
an
aus
blinkt
an
an
aus
aus
an
blinkt
an
AS−Interface−Spannungvorhanden, kein
Fehler
Keine AS−Interface−Spannung am Bus
AS−Interface−Adressen nicht eingestellt (= 0)
Kurzschluss/Überlast an den Eingängen
oder Adressauswahltaste betätigt
Ausfall der Bus−Kommunikation(Watchdog
abgelaufen)

Festo CPV..−GE−ASI−8E8A−Z M8 0306c Deutsch 5
3 Installationshinweise
3.1 AS−Interface−Adressen
Vor dem Anschließen an den AS−Interface−Bus: Weisen Sie
jedem Slave eine noch nicht belegte Adresse zu.
Hinweis
DieVentilinsel Typ CPV..−GE−ASI−8E8A−Z M8 enthält 2
miteinander gekoppelte AS−Interface−Slaves. Sie ver
hält sich am AS−Interface−Bus wie zwei einzelne Ven
tilinseln mit je 4 Ein− und Ausgängen (Ventilplätzen).
Zuordnung der Ein und Ausgänge (Ventile):
 Slave 1: Eingänge E0 ... E3; Ausgänge A0 ... A3
 Slave 2: Eingänge E4 ... E7; Ausgänge A4 ... A7.
 Automatische Adressierung mit der Funktion Auto
matic adress assignment" des Masters ist nicht
möglich.
 Keine Parametrierung der AS−Interface−Slaves erfor
derlich.
Adresszuordnung
Die Zuordnung der Datenbits zu den Ein− und Ausgängen
der beiden unabhängigen Slaves zeigt folgendes Bild:
Slave 1: IO−Code 7HSlave 2: IO−Code 7H
D0 D1 D2 D3
E/A E/A E/A E/A
E0 E1 E2 E3
A0 A1 A2 A3
Eingänge:
Ausgänge:
Datenbits: D0 D1 D2 D3
E/A E/A E/A E/A
E4 E5 E6 E7
A4 A5 A6 A7
E/A = Bidirektional (B)
Das Adress−Mapping ist abhängig von der Konfiguration
des Masters.

Festo CPV..−GE−ASI−8E8A−Z M8 0306c Deutsch6
Adressauswahl−Taste
Mit der Adressauswahl−Taste kann mit den üblichen Adres
siergeräten auch auf Slave 2 zugegriffen werden, wenn
dieser eine höhere oder gleiche Adresse wie Slave 1
besitzt. Durch Drücken wird die Taste entriegelt. Dadurch
wird der Slave 1 vom AS−Interface−Bus abgekoppelt.
Dieser Zustand wird bei angeschlossener AS−Interface−
Busspannung durch die leuchtende Adressauswahl−LED
angezeigt.
Hinweis
Beim Betrieb der Ventilinsel darf die rote Adressaus
wahl−LED nicht leuchten.
Verriegeln Sie daher vor dem Anschluss der Ventilinsel
an den AS−Interface−Bus die Adressauswahl−Taste
unbedingt durch nochmaliges Drücken.
3.2 Zuweisen der AS−Interface−Adressen mit Adressier−
geräten ţSpec. 2.1
Empfehlung: Verwenden Sie zur Adressierung das
Adressiergerät Typ ASI−PRG−ADR mit Adapterkabel
TypKASI−ADR von Festo.
Das Adressiergerät scannt die vorhandenen Slaves im
AS−Interface−Netzwerk.
SWeisen Sie den beiden Slaves nacheinander die
gewünschten Adressen zu.

Festo CPV..−GE−ASI−8E8A−Z M8 0306c Deutsch 7
Sofern versehentlich beiden Slaves die gleiche Adresse
zugewiesen wurde, ist kein eindeutiger Zugriff auf die
Slaves mehr möglich. Gehen Sie in diesem Fall wie folgt
vor:
1. Koppeln Sie Slave 1 mit der Adressauswahltaste vom
AS−Interface−Bus ab.
2. Ändern Sie die Adresse von Slave 2.
3. Verriegeln Sie danach wieder die Adressauswahl−Taste,
um Slave 1 wieder an den AS−Interface−Bus anzukop
peln.
3.3 Zuweisen der AS−Interface−Adressen mit Adressier−
geräten < Spec. 2.1
Vorsicht
 Slave 1 darf nie die Adresse #31 besitzen. Sonst ist
u.U. keine Änderung der Adressen mehr möglich.
Fürstörungsfreien Betrieb müssen die Adressen auf
einanderfolgend vergeben werden (z. B. Slave 1: #5;
Slave 2: #4 oder Slave 1: #4; Slave 2: #5).
Empfehlung: Wählen Sie die Adressen so, dass der
Ventilinsel ein komplettes Byte im PLC/SPS−Adress
raum zugeordnet wird.

Festo CPV..−GE−ASI−8E8A−Z M8 0306c Deutsch8
Bei Verwendung von Adressiergeräten < Spec. 2.1:
Das Adressiergerät scannt die vorhandenen Slaves im AS−
Interface−Netzwerk. Dabei wird jedoch bei der Ventilinsel
Typ CPV..−GE−ASI−8E8A−Z M8 von den beiden gekoppelten
Slaves jeweils nur der Slave mit der niedrigeren Adresse
angezeigt.
Gehen Sie beim Einstellen oder Ändern der AS−Interface−
Adressen unbedingt wie beschrieben vor.
Ventilinsel im Auslieferungszustand (Adressen #1/#2)
1. Das Adressiergerät erkennt Slave 1 mit der Adresse
#1. Weisen Sie Slave 1 die gewünschte Adresse #n zu.
2. Nach der Adressierung des Slave 1 erkennt das
Adressiergerät Slave 2 mit der Adresse #2. Weisen Sie
Slave2 eine benachbarte Adresse #m=n±1 zu.
Adressen ändern
Wenn vor oder während dem Ändern der Adressen die
Adresse von Slave 1 größer ist als die Adresse von Slave 2:
SBerücksichtigen Sie die folgenden Einschränkungen,
indem Sie als ersten Schritt der Umadressierung Slave
1 abkoppeln" und Slave 2 eine größere Adresse zu
weisen (z.B. #31). Sonst ist u.U. keine Änderung der
Adressen mehr möglich.

Festo CPV..−GE−ASI−8E8A−Z M8 0306c Deutsch 9
 Nur Slave 1 kann mit der Adressauswahl−Taste vom
AS−Interface Bus abgekoppelt" werden.
 Sind beide Slaves am AS−Interface Bus angekoppelt",
kann das Adressiergerät nur auf die niedrigere Slave−
Adresse zuverlässig zugreifen. Nur durch die Abkoppe
lung von Slave 1 kann auch auf eine höhere Slavea
dresse von Slave 2 zugeriffen werden. Wenn Slave 1
die Adresse #0 besitzt, ist Slave 2 deaktiviert.
 Wurde versehentlich Slave 1 die Adresse #31 zugewie
sen, kann diese Adresse anschließend nicht mehr
geändert werden, weil dann nur auf Slave 2 mit der
niedrigeren Adresse zugegriffen werden kann.
Beispiel:
Alte Adressen: Slave 1: #5; Slave 2: #4:
Slave 2 }#31, Slave1 }#3, Taste drücken,
Slave 2 }#2, Taste drücken, Adressen geändert!
3.4 Adressbelegung der Ventile
Bei der Adressierung verhält sich die Ventilinsel CPV..−GE−
ASI−8E8A−Z M8 wie zwei einzelne Slaves mit je 4 Ein− und
Ausgängen (siehe 3.1).
Für die beiden Ventilinselhälften sind folgende Bestückun
gen möglich:

Festo CPV..−GE−ASI−8E8A−Z M8 0306c Deutsch10
Bestückung der Ventilplätze 1 bis 4 bzw. 5 bis 8
2 bistabile
Ventile
4 monostabile
Ventile
1 bistabiles Ventil,
2 monostabile Ventile
[J
1
2
3
6767
4
5
[J 2
8888
4
5
13 [J
1
2
6788
4
5
3 [J 2
3
8867
4
5
1
DIP−Schaltereinstellung (siehe 3.8)
1: ON
2: OFF
3: ON
4: OFF
1: OFF
2: ON
3: OFF
4: ON
1: ON
2: OFF
3: OFF
4: ON
1: OFF
2: ON
3: ON
4: OFF
[J ... 3Adressen der Magnetspulen für AS−Interface−Adresse n/m
4Adressen bzw. LEDs der Magnetspulen 14
5Adressen bzw. LEDs der Magnetspulen 12
6Ventilplatten mit 2 Ventilmagnetspulen, wie 2 monostabile
Ventile, 5/2−Wege−Impulsventil oder 5/3−Wegeventil
(z.B. Code J, N, C, H, G, D, I, E) *)
7Reserve− oder Trennplatte (z. B. Code L, S, T)
8Ventilplatten mit 1 Ventilmagnetspule (z. B. Code M, F, A) *)
*) oder Reserve− bzw. Trennplatte

Festo CPV..−GE−ASI−8E8A−Z M8 0306c Deutsch 11
3.5 Sensoren anschließen (PNP−Eingänge)
Verwenden Sie zum Anschluss von Sensoren Kabel vom
Typ KM8−M8−GSGD−... und Stecker mit Überwurfmutter,
Gewinde M8x1.
Fixieren Sie die Stecker mit Hilfe der Überwurfmutter, um
unbeabsichtigtes Lösen z.B. durch Erschütterungen zu
vermeiden. Verschließen Sie ungenutzte Sensoranschlüsse
mit den mitgelieferten Schutzkappen Typ ISK−M12. Nur
dann ist die Schutzart IP65 sichergestellt.
Hinweis
Die Eingänge sind kurzschlussfest. Bei Auftreten eines
Kurzschlusses wird der Slave abgeschaltet. Der AS−
Interface−Master sieht diesen Slave als fehlend. Wenn
der Kurzschluss beseitigt ist, meldet sich der Slave
sofort als funktionsfähig zurück.

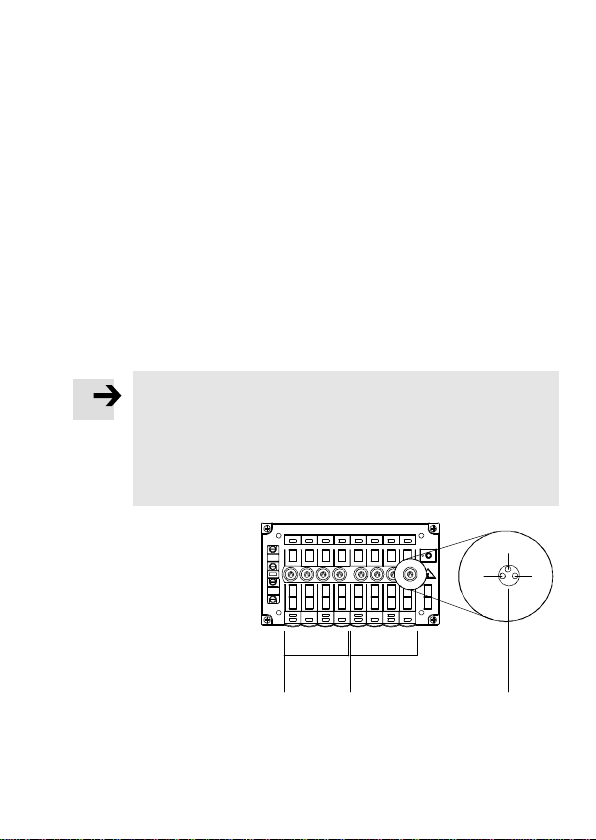

1Eingänge des
ersten Slave
2Eingänge des
zweiten Slave
3Pin−Belegung:
1: 24 V
3: 0 V
4: Eingang Ex
01234567
12 3
1
4
3

Festo CPV..−GE−ASI−8E8A−Z M8 0306c Deutsch12

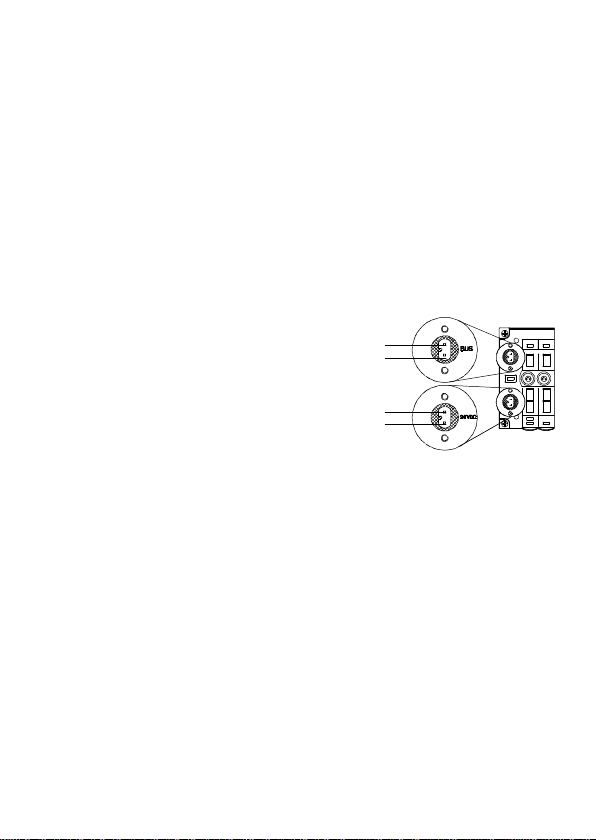

3.6 AS−Interface−Bus und Lastspannung anschließen
Hinweis
Über den AS−Interface−Bus wird die Sensorversorgung
für die Eingänge bereit gestellt.
Die Ventile sind über den Lastspannungsanschluss
getrennt mit 24 V zu versorgen.
Das AS−Interface hat eine integrierte Watchdog−Funk
tion, welche die Ausgänge bei Ausfall der Bus−Kommu
nikationzurücksetzt.
Warnung
Verwenden Sie nur Netzteile, die eine sichere elek−
trische Trennung der Spannungsversorgung nach
IEC742/EN 60742/VDE 0551 mit mindestens 4 kV
Isolationsfestigkeit gewährleisten (Protected Extra−Low
Voltage, PELV). Schaltnetzteile sind zulässig, wenn sie
die sichere Trennung im Sinne der EN 60950/VDE 0805
gewährleisten.
Anmerkung:
Durch die Verwendung von PELV−Netzteilen wird der
Schutz gegen elektrischen Schlag (Schutz gegen direktes
und indirektes Berühren) nach Maßgabe der EN 60204−1/
IEC 204 sichergestellt. Für die Versorgung von PELV−Netzen
sind Sicherheitstransformatoren mit der nebenstehenden
Kennzeichnung zu verwenden. Die Erdung erfolgt zur
Sicherstellung der Funktion (z.B. EMV).

Festo CPV..−GE−ASI−8E8A−Z M8 0306c Deutsch 13
Beachten Sie bei Stichleitungen:
 Maximale Gesamtlänge des AS−Interface−Bus: 100m
(ohne Repeater/Extender).
 Leitungslänge des Lastspannungsanschlusses (abhän
gig von der Stromaufnahme der Ventilinsel und den
Schwankungen der Lastspannung).
Pin−BelegungBus" (gelbes Kabel):
1Pin 2: AS−Interface + (braun)
2Pin 1: AS−Interface − (hellblau)
Pin−Belegung 24V DC" (schwarzes Kabel):
3Pin 1: 0 V (blau)
4Pin 2: +24 V (braun)
01
1
2
3
4
Verwenden Sie für den Anschluss der Ventilinsel die Kabel
dosen Typ ASI−SD−FK... von Festo. Sie erreichen damit
Schutzart IP65. Gehen Sie wie folgt vor:
1. AS−Interface−Kabel in oberes Teil der Kabeldose
eindrücken.
2. Kabel zugfrei ausrichten.
3. Kabeldose aufstecken und festschrauben
(max. 0,3 Nm).
Verschließen Sie offene Flachkabelenden mit der Kabel
kappe Typ ASI−KK−FK oder der Kabeltülle Typ ASI−KT−FK
von Festo. Sie vermeiden damit Kriechströme und errei
chen Schutzart IP65.

Festo CPV..−GE−ASI−8E8A−Z M8 0306c Deutsch14
3.7 Anschlussbeispiel Ventilinsel Typ 10
1AS−Interface−Master
2Festo−Kombinetzteil
3Lastspannung
abschaltbar
01234567
1
2
3
3.8 Umbau der Ventilinsel
Die CPV−Ventilinsel kann mit bistabilen und/oder monosta
bilen Ventilen bestückt werden. Bei Umbau muss die neue
Ventilinselkonfiguration an DIP−Schaltern auf der Unter
seite der elektrischen Anschlussplatte eingestellt werden.
1DIP−Schalter 1:
Ventilplätze 1 bis 4
(Slave 1)
2DIP−Schalter 2:
Ventilplätze 5 bis 8
(Slave 2)
ON
1234
ON
1234
1 2
Hinweise zum Lösen der elektrischen Anschlussplatte
finden Sie in der Pneumatik−Beschreibung. Die zulässigen
Ventilkombinationen sowie die zugehörigen DIP−Schalter−
Einstellungen finden Sie in der Tabelle im Abschnitt 3.4.

Festo CPV..−GE−ASI−8E8A−Z M8 0306c Deutsch 15
4 Technische Daten
Typ CPV..−GE−ASI−8E8A−Z M8
Allgemeine Technische Daten Siehe Pneumatik−
Beschreibung P.BE−CPV−..
Schutzart nach EN 60529 IP65 (komplett montiert)
Elektromagnetische Verträglichkeit Geprüft nach EN50295:
Okt. 1999, Niederspan
nungsschaltgeräte
Schutz gegen Explosion (nach EU−Richtlinie
94/9/EG, EN 50021 und EN 50281−1−1)
Elektr. Anschlüsse nicht unter Spannung
trennen! Stecker oder Adapter der elektri
schen Anschlüsse müssen mindestens
Schutzart IP64 aufweisen.
II 3 G/D EEx nA II T5 X
−5 °C ŢTa Ţ+50°C
T 80 °C IP65
(Herstellungsjahr siehe
Ex−Kennzeichnungam
Produkt)
AS−Interface−Daten 1)
 ID−Code
 ID1−Code
 ID2−Code
 IO−Code
 Profil
ID = FH
ID1 = FH
ID2 = FH
IO = 7H
S−7.F.F
1) Werkseinstellung: Slave 1 = Adresse #1
Slave 2 = Adresse #2

Festo CPV..−GE−ASI−8E8A−Z M8 0306c Deutsch16
Typ CPV..−GE−ASI−8E8A−Z M8
AS−Interface−Busanschluss
 Spannungsbereich(verpolungssicher)
 Restwelligkeit
Max.Stromaufnahme bei − 5 °C
 alle Eingänge 0−Zustand
 alle Eingänge 1−Zustand, keine Strom−
entnahme durch Sensoren (z.B. Schalter)
 alle Eingänge im 1−Zustand, max.
Stromentnahme durch Sensoren 1)
DC 26,5 ... 31,6 V
Ţ20 mVss
CPV10−... CPV14−...
40 mA 40 mA
96 mA 96 mA
278 mA 278 mA
Lastspannungsanschluss
 Nennwert (verpolungssicher)
 Restwelligkeit
 Stromaufnahme für 8 Ventile
beimEinschalten (26,4 V) 2)
beimEinschalten (20,4 V) 2)
 nach Stromabsenkung (stationär; 26,4 V)
 nach Stromabsenkung (stationär; 20,4 V)
DC 21,6 ... 26,4 V
4 Vss
CPV10−... CPV14−...
200 mA 310 mA
160 mA 210 mA
70 mA 100 mA
90 mA 120 mA
Ventile (siehe Pneumatik−Beschreibung) Watchdog−Funktion
nach ca. 40 ... 100ms
aktiv (siehe 3.6)
DigitaleEingänge
 Ausführung
 Logikpegel
 Bezugspotenzial
 Ansprechverzögerung
8 digitale Eingänge in
Anlehnung an
IEC 1131−2 Typ2
DC 24 V, PNP,
Zustandsanzeige(LED)
EIN: 11 ... 30 V
AUS: −30 ... 5 V
0 V
typ. 3 ms (bei 24 V)
1) z.B. je Eingang 30 mA, incl. 7 mA für Eingangskreis
2) für max. 30 ms, alle Ventilspulen gleichzeitig geschaltet

Festo CPV..−GE−ASI−8E8A−Z M8 0306c English 17
1 User instructionsEnglish
Valve terminal type CPV..−GE−ASI−8E8A−Z M8 has been de
signed exclusively for controlling pneumatic actuators and
is only suitable for use in bus systems in accordance with
AS−Interface specifications. If used together with addi
tional commercially available components, such as sensors
and actuators, the specified limits for pressures, tempera
tures, electrical data, torques etc. must be observed.
AS−Interface bus systems and valve terminals may only be
installed by personnel especially trained for this purpose.
Specifications on the design and addressing of your bus
system can be found in the manual for the AS−Interface
master.
Detailed information on the pneumatics of the valve ter
minal can be found in the pneumatics manual P.BE−CPV−....
Warning
SSwitch off the power supply before connecting or
disconnecting plugs (this will prevent functional
damage).
SConnect one of the earth cables on the end plates
with low impedance (short cable with large cross−sec
tional area) to the earth potential.
SCommission only a valve terminal which is fitted and
wired completely.
If you are using the CPV−... as an explosion−protected
operating medium, make sure that:
Selectrical connections are not disconnected under
tension
Sthe completely installed valve terminal with all used
plugs, adapters and protective caps complies at least
with protection class IP64.

Festo CPV..−GE−ASI−8E8A−Z M8 0306c English18
2 Connecting and display elements
123 4 5
6
7
8
9
2
aJ
aB aA
1AS−Interface bus connection
2Earth/ground connection
3Type plate (ID and IO codes)
4LED status display for inputs (green)
5Addr. selector button with LED (red)
6Sensor connections (PNP)
7Inscription fields for addresses
8LED status display for
valves (yellow)
9Valve plates slave 2
aJ Valve plates slave 1
aA Load voltage connec
tion for valves
aB PWR LED (power, green),
Fault LED (fault, red)
POWER
LED
Fault
LED
Meaning
on
off
flashes
on
on
off
off
on
flashes
on
AS−Interface voltage applied, no fault
No AS−Interface voltage on the bus
AS−Interface addresses not set (= 0)
Short circuit/overload at the inputs or address
selector button actuated
Bus communication failed (watchdog expired)

Festo CPV..−GE−ASI−8E8A−Z M8 0306c English 19
3 Installation instructions
3.1 AS−Interface addresses
Before connecting to the AS−Interface bus: assign an un
used address to each slave.
Please note
 Valve terminal type CPV..−GE−ASI−8E8A−Z M8 contains
2AS−Interface slaves coupled together. The CPV−...
behaves on the AS−Interface bus like two individual
valve terminals each with 4 inputs and 4 outputs
(valve locations).
Assignment of the inputs and outputs (valves):
 slave 1: Inputs I0 ... I3; Outputs O0 ... O3
 slave 2: Inputs I4 ... I7; Outputs O4 ... O7.
 Automatic addressing with the function Automatic
address assignment" of the master is not possible.
Itis not necessary to parametrize the AS−Interface
slaves.
Address assignment
The assignment of the data bits to the inputs and outputs
of both independent slaves is shown in the following dia
gram.
Slave 1: IO code 7HSlave 2: IO code 7H
D0 D1 D2 D3
I/O I/O I/O I/O
I0 I1 I2 I3
O0 O1 O2 O3
Inputs:
Outputs:
Data bits: D0 D1 D2 D3
I/O I/O I/O I/O
I4 I5 I6 I7
O4 O5 O6 O7
I/O = Bidirectional (B)
The address mapping depends on the configuration of the
master.

Festo CPV..−GE−ASI−8E8A−Z M8 0306c English20
Address selectorr button
With the address selector button and the usual addressing
devices, you can also access slave 2, providing this has a
higher address or the same address as slave 1. Press the
button in order to unlock it. Slave 1 will then be uncoupled
from the AS−Interface bus. If the AS−Interface bus voltage
is connnected, this status will be indicated by the address
selector LED which will light up.
Please note
The red address selector LED must not light up when
the valve terminal is operating.
Lock the address selector button therefore by pressing
it again before the valve terminal is connected to the
AS−Interface bus.
3.2 Assigning the AS−Interface addresses with
addressing devices ţSpec. 2.1
Recommendation: For addressing use addressing device
type ASI−PRG−ADR with adapter cable type KASI−ADR from
Festo.
The addressing device scans the available slaves in the
AS−Interface network.
SAssign the desired addresses to the two slaves one
after the other.
