Festo CPV-GE-CC-8 Series Parts list manual

Kurz−
beschreibung
Brief description
CPV−Ventilinsel
mit Direkt−
anschluss Typ
CPV..−GE−CC−8
CPV valve termi
nal with direct
connection type
CPV..−GE−CC−8
 Deutsch
 English
657 856
0304NH
Compact Performance

Festo CPV..−GE−CC−8 0304NH2
Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Edition: 0304NH
Original: de
© (Festo SE&Co. KG, D73726 Esslingen, Germany, 2003)
Internet: http://www.festo.com
E−Mail: [email protected]

Festo CPV..−GE−CC−8 0304NH Deutsch 3
1 BenutzerhinweiseDeutsch
Die CPV−Ventilinsel mit Feldbus−Direktanschluss (CPV
Direct) ist ausschließlich für den Einsatz als Teilnehmer am
Feldbus CC−Link bestimmt.
Hierbei sind die angegebenen Grenzwerte der technischen
Daten einzuhalten. Ausführliche Informationen finden Sie
in Beschreibung P.BE−CP−CC−.. .
Warnung
SSchalten Sie die Spannung aus, bevor Sie Steckver
binder zusammenstecken oder trennen (Funktions
schädigung).
SVerwenden Sie nur Netzteile, die eine sichere elektri
sche Trennung der Betriebsspannung nach IEC 742/
EN 60742/VDE 0551 mit mindestens 4 kV Isolations
festigkeit gewährleisten (PELV). Schaltnetzteile sind
zulässig, wenn sie die sichere Trennung im Sinne der
EN 60950/VDE0805 gewährleisten.
SSchließen Sie einen Erdleiter mit ausreichendem
Leitungsquerschnitt an den mit dem Erdungssymbol
gekennzeichneten Anschluss an.
SNehmen Sie nur ein komplett montiertes und ver
drahtetes CP−System in Betrieb.
Stellen Sie bei Verwendung als explosionsgeschütztes
Betriebsmittel sicher, dass:
Selektrische Anschlüsse nicht unter Spannung
getrennt werden.
Sdie komplett installierte Ventilinsel mit allen verwen
deten Steckern, Adaptern und Schutzkappen mindes
tens die Schutzart IP64 aufweist.

Festo CPV..−GE−CC−8 0304NH Deutsch4
2 Anschluss− und Anzeigeelemente

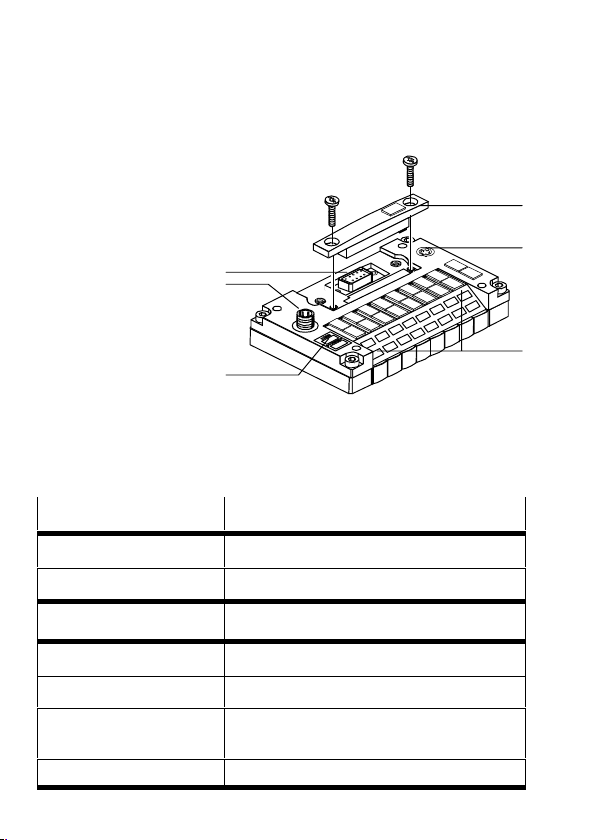

1Feldbusanschluss
2Anschluss für Span
nungsversorgung
3Run− und
Pow/Err−LEDs
4Schaltzustands−
anzeige CPV−Ventil−
spulen
5CP−Erweiterungs−
anschluss
6Schaltermodul
(abgenommen)
1
2
3
4
5
6
2.1 Run− und Pow/Err−LEDs 3
LED Run Bedeutung
leuchtet grün normaler Busbetrieb
aus kein Busbetrieb
LED Pow/Err Bedeutung
leuchtet grün kein Fehler
blinktgrün UnterspannungLastversorgung
blinkt rot Schaltermodul fehlt bzw. defekt,
oder Fehlermeldung des CC−Link ASICs
leuchtet rot Fehlermeldung des CC−Link ASICs

Festo CPV..−GE−CC−8 0304NH Deutsch 5
2.2 Pinbelegung des Spannungsversorgungs−
Anschlusses 2
M12−Anschluss Pin−Nr.
1
24
31: DC 24 V Betriebsspannung Elektronik
und Eingänge 1)
2: DC 24 V Lastspannung Ventile
3: 0 V
4: Erdungsanschluss
1) Bei angeschlossenen Modulen am Erweiterungsanschluss
2.3 Anschlussbeispiel mit PELV−Netzteil und Potenzial
ausgleich
1PE
2Potenzialausgleich
3Lastspannung
getrennt abschalt
bar und externe
Sicherungen
4Erdungsanschluss
Pin 4 (max. 3 A)
5Erdungsanschluss
CPV Direct niederoh
mig mit FEverbinden
PS
MNS
3124
12 3 42
2 A
2 A
5

Festo CPV..−GE−CC−8 0304NH Deutsch6
2.4 Feldbusanschluss 1(Sub−D−Buchse, 9−polig)
Sub−D−Buchse
auf CPV Direct
Pin−Nr. Signal
96
15 2: DA
3: DG
5: n.c. 1)
7: DB
Gehäuse: SLD / FG
Data A
Data Ground
FE über RC−Glied 1)
Data B
Verbindung zu FE
1) Wird bei CC−Link nicht verwendet: Verbindung über
R/C−Kombination zu FE der CPV Direct (1M/220nF)

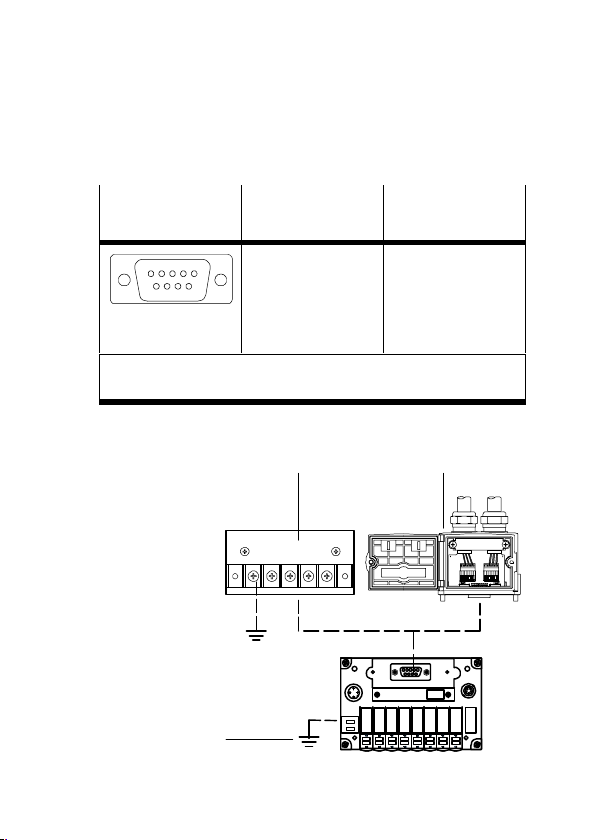

Anschluss mit Anschlussblock (IP20) oder mit Sub−D−
Stecker (IP65):
1Anschlussblock
Typ FBA−1−KL−5POL:
Anschluss FG nieder
ohmig mit FE verbin
den
2Sub−D−Stecker
Typ FBS−SUB−9−GS−
2X4POL−B:
Kabelschirm unter
Schirmanschluss−
Blech klemmen
3Erdung der CPV
Direct
FBA−1−KL−5POL
FG SLD DG
Festo
DB DA
12
3
*NC*
DB DA DG
*NC*
DB DA DG

Festo CPV..−GE−CC−8 0304NH Deutsch 7
Feldbuskabel und Abschlusswiderstand
Feldbuskabel Typ / Abschlusswiderstand 1)
Referenzkabel FANC − 110SBH 0,5 mm2x 3 / 110 , 0,5 W
Alternativ CSFV110−SLAB / 110 , 0,5 W
(oder entsprechendes Kabel nach Kabel
spezifikation 1.1)
1) Befindet sich die CPV Direct am Anfang oder Ende des Feld
bussystems, ist als Busabschluss ein Abschlusswiderstand
zwischen DA und DB erforderlich. Benutzen Sie an beiden
Enden eines Bussegments einen Busabschluss.

Festo CPV..−GE−CC−8 0304NH Deutsch8
3 Konfiguration
Vorsicht
Die CPV Direct enthält elektronisch gefährdete Bauele
mente. Berühren der Kontaktflächen an Steckverbin
dungen und Missachtung der Handhabungsvorschriften
für elektrostatisch gefährdete Bauelemente können die
CPV Direct zerstören.
Gehen Sie beim Konfigurieren wie folgt vor:
1. Spannungsversorgung abschalten.
2. Schaltermodul demontieren.
3. Mit den DIL−Schaltern einstellen: Baudrate, Verhalten
bei Feldbus−Kommunikationsfehlern (HOLD/CLEAR),
CC−Link−Adresse.
4. Schaltermodul montieren.
Warnung
SStellen Sie sicher, dass Einschalt−Testimpulse unter
drückt/ausgeschaltet werden, wenn Sie die CPV
Direct über ein Sicherheitsgerichtetes EA−Modul"
betreiben.
SPrüfen Sie, mit welchen Maßnahmen Sie Ihre Anlage
im NOT−AUS−Fall in einen sicheren Zustand versetzen.
Weitere Informationen: Beschreibung P.BE−CP−CC−.. .

Festo CPV..−GE−CC−8 0304NH Deutsch 9

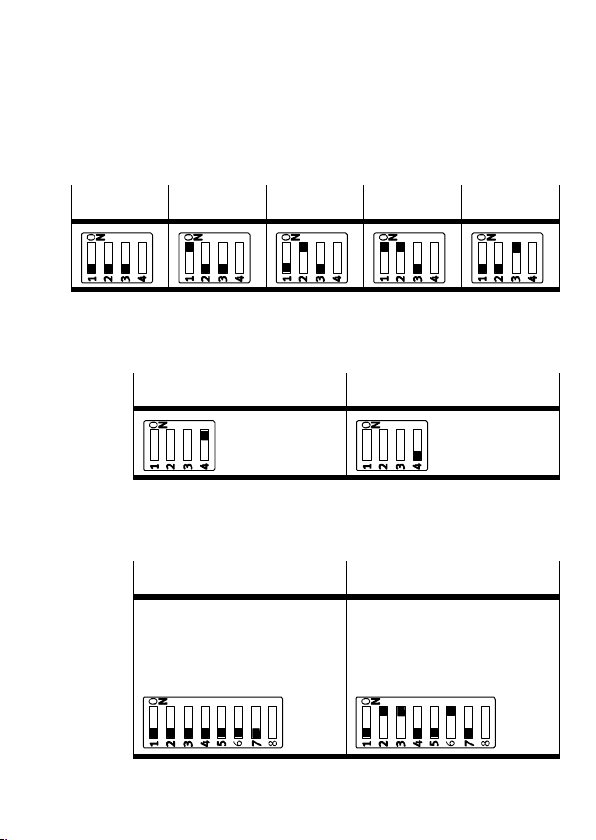

3.1 Baudrate einstellen (4fach DIL−Schalter)
156 kBd 625 kBd 2,5 MBd 5 MBd 10 MBd
3.2 HOLD/CLEAR einstellen (4fach DIL−Schalter)
HOLD CLEAR
3.3 CC−Link−Adresse einstellen (8fach DIL−Schalter)
BCD−codierte Eingabe Beispiel: Adresse 26
20= 1 21= 2 22= 4 23= 8 20x 10 = 10
21x 10 = 20 22x 10 = 40
21+2
2+2 1x 10 =
2 + 4 + 20 =
26
Zulässige CC−Link−Adressen: 1 ... 64

Festo CPV..−GE−CC−8 0304NH Deutsch10
4 Adressierung
Die CPV Direct stellt immer eine Station am CC−Link dar,
d.h. sie belegt:
32digitale Eingänge  Remote Input (RY) und
32 digitale Ausgänge  Remote Output (RX)
4Registerworte Read (RWr) und
4 Registerworte Write (RWw)
Eingänge
RX 0 ... RX F 16 Remote Input für das Diagnosebyte
RWr 0 16 Remote Input für das CP−Eingangsmodul am
CP−Erweiterungsanschluss
Ausgänge
RY 0 ... RY F 16 digitale Ausgänge für die Ventilspulen der
CPV Direct
RWw 0 Reserviert
Für die Adressierung gilt allgemein:
 Ein CP−Ventilplatz der CPV Direct belegt zwei Adressen:
 niederwertige Adresse = Vorsteuermagnet 14
 höherwertige Adresse = Vorsteuermagnet 12.
 CP−Eingangsmodule am Erweiterungsstrang belegen je
16 Eingangsadressen.
Ausführliche Angaben und Beispiele zur Adressierung des
CP−Systems finden Sie in der Beschreibung P.BE−CP−CC−.. .

Festo CPV..−GE−CC−8 0304NH Deutsch 11
5 Technische Daten
Typ CPV..−GE−CC−8
Temperaturbereich
 Betrieb
 Lagerung
−5 °C ... +50 °C
−20 °C ... +70 °C
RelativeLuftfeuchtigkeit 95 %, nicht kondensierend
Schutzart nach EN 60 529, Steckverbin
der im gesteckten Zustand oder mit
Schutzkappe versehen
 mit Anschlussblock
Typ FBS−AB−1−KL−5POL
 mit Sub−D−Stecker
Typ FBS−SUB−9−GS−2X4POL−B
IP20
IP65
Schutz gegen elektrischen Schlag
(Schutz gegen direktes und indirektes
Berühren nach EN 60204−1/IEC 204)
Durch PELV−Netzteil (Pro
tected Extra−Low Voltage)
Schutz gegen Explosion
(nach EU−Richtlinie 94/9/EG, EN 50021
und EN 50281−1−1) Elektr. Anschlüsse
nicht unter Spannung trennen!
II 3 G/D EEx nA II T5 X
−5 °C ŢTa +50 °C T 80 °C IP65
(Herstellungsjahr siehe Ex−
Kennzeichnung am Produkt)
Elektromagnetische Verträglichkeit
 Störaussendung
 Störfestigkeit
Geprüft nach EN 61000−6−4
(Industrie) *)
Geprüft nach EN 61000−6−2
(Industrie)
Schwingung und Schock
Siehe Beschreibung P.BE−CP−CC−..
Geprüft nach DIN/IEC 68 /
EN60068
*) Die CPV Direct ist vorgesehen für den Einsatz im Industriebereich.

Festo CPV..−GE−CC−8 0304NH Deutsch12
Typ CPV..−GE−CC−8
Pin 1 Betriebspannungsanschluss
Elektronik/Sensoren
 Nennwert
 Toleranz
 Stromaufnahme
DC 24V (verpolungssicher)
20,4 ... 26,4 V
Max. 100 mA + Stromauf
nahme der Sensoren
Pin 2 Lastspannungsanschluss
 Nennwert
 Toleranz
 Stromaufnahme
 Restwelligkeit
DC 24 V (verpolungssicher)
20,4 ... 26,4 V
Summe aller eingeschalte
ten CP−Magnetventile; siehe
Beschreibung Pneumatik
4 Vss (innerhalb Toleranz)
Feldbus
 Protokoll
 Version
 CC−Link−Chip
 Vendor Code
 Unterstützte Baudraten
 Kabeltyp
 Referenzkabel
 Alternativ
CC−Link
1.2 oder höher
MFP3
0x0177
10 MBd, 5 MBd, 2,5 MBd,
625 kBd, 156 kBd
FANC − 110SBH 0.5 mm2x 3
CSFV110−SLAB
Ventile Siehe Pneumatik−Beschrei
bung P.BE−CPV−..
Ausführliche Informationen über die CPV Direct erhalten
Sie in der Beschreibung P.BE−CP−CC−.. .

Festo CPV..−GE−CC−8 0304NH English 13
1 User instructionsEnglish
The CPV valve terminal with field bus direct connection
(CPV Direct) is intended exclusively for use as a slave on
the field bus CC link.
The maximum values specified in the section Technical
specifications" must be observed here. Detailed informa
tion can be found in the manual P.BE−CP−CC−.. .
Warning
SSwitch off the power supply before connecting or
disconnecting plugs (otherwise this could lead to
functional damage).
SUse only power units which guarantee reliable
isolation of the operating voltages as per IEC 742/
EN60742/VDE 0551 with at least 4 kV isolation
resistance (Protected Extra Low Voltage PELV).
Switch power packs are permitted, providing they
guarantee reliable isolation in accordance with
EN60950/VDE0805.
SConnect an earth conductor of sufficient cross−
sectional area to the terminal marked with the earth
symbol.
SCommission only a CP system which has been fitted
and wired completely.
If the terminal is to be used as an explosion−proof oper
ating medium, make sure that:
Sthe electrical connections are not disconnected when
power is still applied.
Sthe completely fitted valve terminal with all plugs,
adapters and protective caps complies at least with
protection class IP64.

Festo CPV..−GE−CC−8 0304NH English14
2 Connecting and display elements
1Field bus connection
2Connection for
power supply
3Run and Power/
Err LEDs
4Switching status
display of CPV valve
coils
5CP extension
connection
6Switch module
(removed)
1
2
3
4
5
6
2.1 Run and Power/Err LEDs 3
LED Run Meaning
lights up green Normal bus operation
off No bus operation
LED Power/Err Meaning
lights up green No fault
flashes green Undervoltage in load supply
flashes red Switch module missing or defective,
or fault message of the CC link ASICs
lights up red Fault message of the CC link ASICs

Festo CPV..−GE−CC−8 0304NH English 15
2.2 Pin assignment of power supply connection 2
M12 connection Pin no.
1
24
31: 24 V DC operating voltage for the
electronics and inputs 1)
2: 24 V DC load voltage for the valves
3: 0 V
4: Earth/ground connection
1) On the extension connection of connected modules
2.3 Example of connection with PELV power unit and
potential equalization
1PE
2Potential
equalization
3Load voltage
can be switched off
separately and
external fuses
4Earth connection
pin4 (max. 3 A)
5Connect the earth
connection of the
CPV Direct with low
impedance to FE
PS
MNS
3124
12 3 42
2 A
2 A
5

Festo CPV..−GE−CC−8 0304NH English16
2.4 Field bus connection 1(sub−D socket, 9−pin)
Sub−D socket
on CPV Direct
Pin no. Signal
96
15 2: DA
3: DG
5: n.c.: 1)
7: DB
Housing: SLD/FG
Data A
Data ground
FE via RC element 1)
Data B
Connection to FE
1) Not used with CC link: Connection via R/C element to FE of
the CPV Direct (1M/220nF)
Connection with sub−base (IP20) or with sub−D plug
(IP65)
1Sub−base
type FBA−1−KL−5POL:
Connect FG with low
impedance to FE
2Sub−D plug type
FBS−SUB−9−GS−
2X4POL−B:
Clamp the cable
screening under the
screening connection
plate
3Earthing the CPV
Direct
FBA−1−KL−5POL
FG SLD DG
Festo
DB DA
12
3
*NC*
DB DA DG
*NC*
DB DA DG

Festo CPV..−GE−CC−8 0304NH English 17
Field bus cable and terminating resistor
Field bus
cable
Type/terminating resistor 1)
Reference
cable
FANC  110SBH 0.5 mm2x 3 / 110 , 0.5 W
Alternative CSFV110−SLAB / 110 , 0.5 W
(or appropriate cable as per cable specifi
cation 1.1)
1) If the CPV Direct is at the beginning or the end of the field
bus system, a terminating resistor will be required be
tween DA and DB as a bus termination. Fit a bus termina
tion to both ends of a bus segment.

Festo CPV..−GE−CC−8 0304NH English18
3 Configuration
Caution
The CPV Direct contains electronically sensitive compo
nents. The CPV Direct will be damaged if you touch the
contact surfaces of the plug connectors or if you do not
observe the regulations for handling electrostatically
sensitive components.
In order to carry out the configuration, proceed as follows:
1. Switch off the power supply.
2. Remove the switch module.
3. Set the following with the DIL switches: the baud rate,
the reaction to field bus communication faults (HOLD/
CLEAR), CC link address.
4. Fit the switch module.
Warning
SMake sure that switch−on test pulses are
suppressed/switched off when you operate the CPV
Direct via a safety I/O module."
SCheck the measures required for putting your system
into a safe status in the event of an EMERGENCY
STOP.
Further information: manual P.BE−CP−CC−..

Festo CPV..−GE−CC−8 0304NH English 19
3.1 Setting the baud rate (4−element DIL switch)
156 kBd 625 kBd 2.5 MBd 5 MBd 10 MBd
3.2 Setting HOLD/CLEAR (4−element DIL switch)
HOLD CLEAR
3.3 Setting the CC link address (8−element DIL switch)
BCD−coded entry Example: Address 26
20= 1 21= 2 22= 4 23= 8 20x 10 = 10
21x 10 = 20 22x 10 = 40
21+2
2+2 1x 10 =
2 + 4 + 20 =
26
Permitted CC link addresses: 1 ... 64

Festo CPV..−GE−CC−8 0304NH English20
4 Addressing
The CPV Direct always represents a station on the CC link,
it therefore occupies:
32digital inputs  remote input (RY) and
32 digital outputs  remote output (RX)
4register words Read (RWr) and
4 register words Write (RWw)
Inputs
RX 0 ... RX F 16 remote inputs for the diagnostic byte
RWr 0 16 remote inputs for theCP input module on the
CP extension connection
Outputs
RY 0 ... RY F 16 digital outputs for the valve coils of the
CPV Direct
RWw 0 Reserved
The following applies for the addressing:
ACP valve location on the CPV Direct occupies two
addresses:
 lower−value address = pilot solenoid 14
 higher−value address = pilot solenoid 12.
CPinput modules on the extension string occupy
16input addresses each.
Detailed specifications and examples of addressing the CP
system can be found in the manual P.BE−CP−CC−.. .
