FIOR & GENTZ NEURO CLASSIC User manual

Gebrauchsanweisung für Orthopädietechniker
Systemknöchelgelenke
EN Instructions for Use for Orthotists or Qualied/Trained Experts
System Ankle Joints
DE
NEURO CLASSIC
NEURO VARIO-CLASSIC
NEURO VARIO
Download: www.or-gentz.com
FR Notice d‘utilisation pour les orthopédistes ou les experts qualiés/formés
Articulations de cheville modulaires
IT Istruzioni per l‘uso per tecnici ortopedici o professionisti qualicati/abilitati
Articolazioni tibiotarsiche modulari
ES Instrucciones de uso para técnicos ortopédicos o expertos cualicados/capacitados
Articulaciones de tobillo de sistema
NL Gebruiksaanwijzing voor orthopedische technici of gekwaliceerde/opgeleide experts
Systeemenkelgewrichten
NO Bruksanvisning for ortopediteknikere eller kvaliserte/utdannede eksperter
Systemankelledd
JA 使用説明書（装具士または有資格/訓練済みの専門職者向け）
システム足関節

FR ...........................................................................................................................page 39
IT .........................................................................................................................pagina 57
ES .........................................................................................................................página 75
NL .........................................................................................................................pagina 93
NO ............................................................................................................................side 111
JA ..............................................................................................................................p. 129
2
DE .............................................................................................................................Seite 3
EN ............................................................................................................................page 21
Druckdatum: 2020-04
Sie finden diese Gebrauchsanweisung im Download-Bereich unserer Website unter www.fior-gentz.de/downloads.
Date printed: 2020-04
You can find these instructions for use in the download section on our website at www.fior-gentz.com/downloads.
Remarque:
Vous trouverez cette notice d’utilisation dans la zone de téléchargement sur notre site web sous www.fior-gentz.de/fr/telechargements.
Nota:
Le presenti istruzioni per l‘uso sono disponibili nell‘area download del nostro sito all‘indirizzo www.fior-gentz.com/downloads.
Nota:
Puede encontrar estas instrucciones de uso en el área de descargas de nuestro sitio web en www.fior-gentz.com/downloads.
Aanwijzing:
U vindt deze gebruiksaanwijzing in het downloadgedeelte op onze website onder www.fior-gentz.com/downloads.
Merk:
Du finner denne bruksanvisningen i nedlastingsområdet på vår nettside under www.fior-gentz.de/downloads.
メ モ：
これらの使用説明書は当社ウェブサイトのダウンロードセクション（www.or-gentz.com/downloads）に掲載されています。

3
Inhalt Seite
DE
Gebrauchsanweisung für Orthopädietechniker Systemknöchelgelenke 4
1. Information 4
2. Sicherheitshinweise 4
2.1 Klassifizierung der Sicherheitshinweise 4
2.2 Alle Hinweise für die sichere Verwendung des Systemknöchelgelenkes 4
3. Verwendungszweck 6
4. Gelenkfunktion 7
4.1 Umkehrplastik nach Borggreve 7
5. Lieferumfang 8
6. Belastbarkeit 8
7. Werkzeuge für die Montage des Systemgelenkes 8
8. Montage des Systemgelenkes 9
8.1 Montage des Systemfußbügels 9
8.2 Montage der Deckplatte 10
8.3 Überprüfen der Leichtgängigkeit 10
8.4 Sicherung der Schrauben 10
9. Einstellmöglichkeiten an der Orthese 11
9.1 Einfeilbare Bewegungsfreiheit 11
9.2 Feineinstellung der Bewegungsfreiheit 11
9.3 Ablesen der Gelenkwinkel 12
10. Umrüstung der Systemknöchelgelenke 12
10.1 Umrüstoptionen 12
10.2 Umrüstung NEURO VARIO-CLASSIC auf NEURO VARIO-SPRING 12
10.3 Umrüstung NEURO CLASSIC 13
11. Wartung 13
11.1 Reparatur der Splintbolzenbohrung 13
11.2 Austauschen der Gleitscheiben 14
11.3 Reinigung 14
12. Ersatzteile 15
13. Entsorgung 20
14. CE-Konformität 20
15. Rechtliche Hinweise 20

4

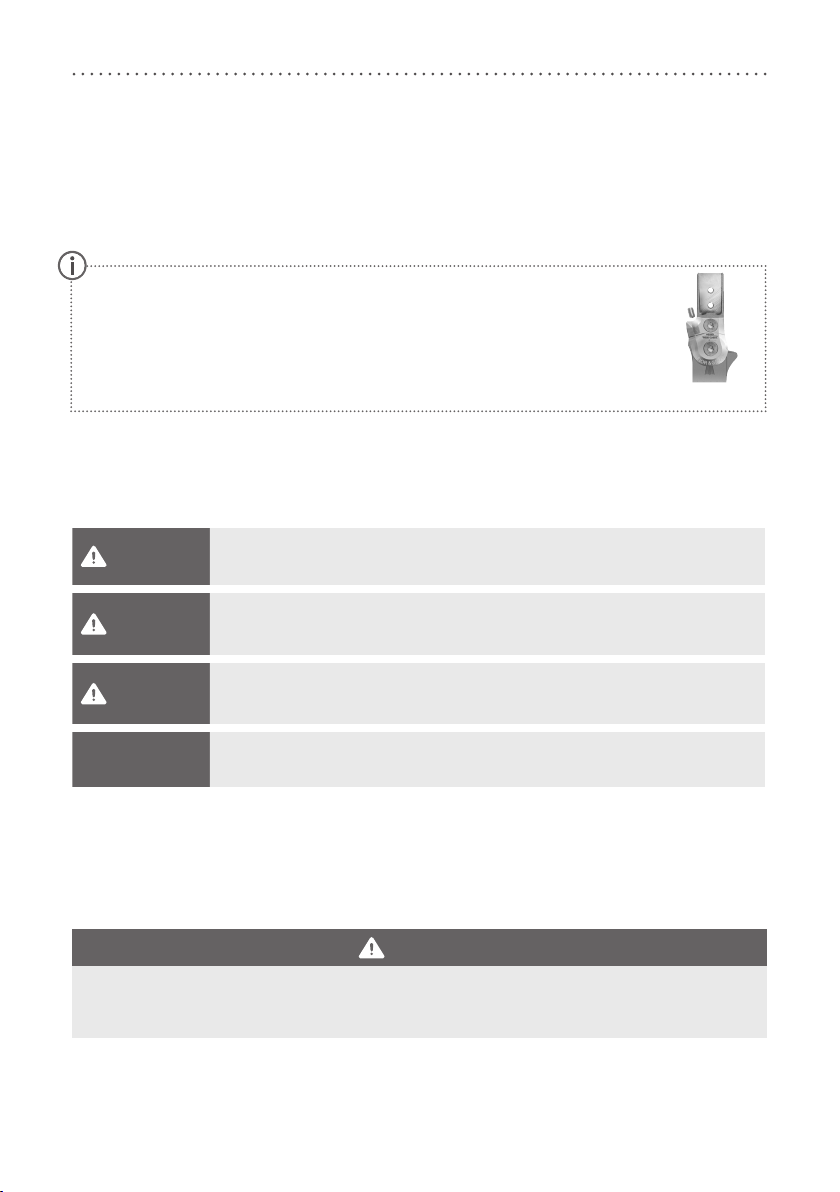

Gebrauchsanweisung für Orthopädietechniker Systemknöchelgelenke
1. Information
Diese Gebrauchsanweisung richtet sich an Orthopädietechniker und enthält deshalb keine Hinweise auf
Gefahren, die für sie oensichtlich sind. Um ein Maximum an Sicherheit zu erreichen, weisen Sie bitte den
Patienten und/oder das Versorgungsteam in die Anwendung und Pflege des Produktes ein.
2. Sicherheitshinweise
2.1 Klassifizierung der Sicherheitshinweise
GEFAHR Eine wichtige Information über eine mögliche gefährliche Situation, die, wenn sie
nicht vermieden wird, zum Tod oder zu irreversiblen Verletzungen führt.
WARNUNG Eine wichtige Information über eine mögliche gefährliche Situation, die, wenn sie
nicht vermieden wird, zu reversiblen Verletzungen führt, die eine ärztliche Behand-
lung nach sich ziehen.
VORSICHT Eine wichtige Information über eine mögliche gefährliche Situation, die, wenn sie
nicht vermieden wird, zu leichten Verletzungen führt, die keiner ärztlichen Behand-
lung bedürfen.
HINWEIS Eine wichtige Information über eine mögliche Situation, die, wenn sie nicht vermie-
den wird, zur Beschädigung des Produktes führt.
Alle im Zusammenhang mit dem Produkt aufgetretenen schwerwiegenden Vorkommnisse gemäß Verordnung
(EU) 2017/745 sind dem Hersteller und der zuständigen Behörde des Mitgliedstaates, in dem der Orthopädie-
techniker und/oder der Patient niedergelassen ist, zu melden.
2.2 Alle Hinweise für die sichere Verwendung des Systemknöchelgelenkes
GEFAHR
Möglicher Verkehrsunfall durch eingeschränkte Fahrtüchtigkeit
Weisen Sie den Patienten darauf hin, sich vor dem Führen eines Kraftfahrzeuges mit Orthese über alle
sicherheitsrelevanten Themen zu informieren. Er sollte in der Lage sein, ein Kraftfahrzeug sicher zu führen.
Abb. 1
Für eine vereinfachte Darstellung werden alle Arbeitsschritte anhand des
NEUROVARIO-CLASSIC Systemknöchelgelenkes (Abb. 1) gezeigt.
Sie lassen sich auf alle genannten Systemgelenke übertragen.

5
WARNUNG
Sturzgefahr durch unsachgemäße Handhabung
Klären Sie den Patienten über die korrekte Verwendung des Systemgelenkes und mögliche Gefahren auf,
insbesondere im Hinblick auf:
- Feuchtigkeit und Wasser sowie
- zu hohe mechanische Belastung (z. B. durch Sport, einen erhöhten Aktivitätsgrad, Gewichtszunahme).
WARNUNG
Sturzgefahr durch locker sitzende Deckplatte
Befestigen Sie die Deckplatte entsprechend der Angaben in dieser Gebrauchsanweisung am Systemge-
lenk. Sichern Sie die Schrauben mit dem vorgegebenen Drehmoment und dem entsprechenden Kleber und
beschädigen Sie dabei keine Gleitscheiben.
WARNUNG
Sturzgefahr durch dauerhaft höhere Belastung
Wenn sich Patientendaten geändert haben (z. B. durch Gewichtszunahme, Wachstum oder einen erhöhten
Aktivitätsgrad), berechnen Sie die Belastbarkeit des Systemgelenkes neu. Nutzen Sie dafür den Orthesen-
Konfigurator oder kontaktieren Sie den Technischen Support.
WARNUNG
Sturzgefahr durch falschen Schuh/falsche Schuhsprengung
Weisen Sie den Patienten darauf hin, einen Schuh zu tragen, auf den die Orthese eingestellt ist, um
Störungen der Gelenkfunktion zu vermeiden.
WARNUNG
Sturzgefahr durch falsch eingestellte Justierschraube
Stellen Sie die Justierschraube entsprechend der Angaben in dieser Gebrauchsanweisung ein. Nehmen Sie
nicht mehr als 10° Feineinstellung vor und sichern Sie die Justierschraube mit dem Gewindesicherungsstift
und dem entsprechenden Kleber.
WARNUNG
Schädigung des anatomischen Gelenkes durch falsche Position des mechanischen Gelenkdrehpunktes
Legen Sie die mechanischen Gelenkdrehpunkte richtig fest, um eine dauerhafte Fehlbelastung des
anatomischen Gelenkes zu vermeiden. Beachten Sie dafür die Online-Tutorials auf unserer Website oder
kontaktieren Sie den Technischen Support.
WARNUNG
Gefährdung des Therapiezieles durch fehlende Leichtgängigkeit
Überprüfen Sie die Leichtgängigkeit des Systemgelenkes, um Einschränkungen der Gelenkfunktion zu
vermeiden. Setzen Sie geeignete Gleitscheiben entsprechend der Angaben in dieser Gebrauchsanweisung
ein.

6
WARNUNG
Gefährdung des Therapiezieles durch falsch eingefeilten Systemfußbügel
Sollten Sie den Systemfußbügel einfeilen müssen, beachten Sie die Angaben in dieser Gebrauchsanwei-
sung. Feilen Sie den Systemfußbügel nicht zu weit ein. Dies gilt insbesondere für den Dorsalanschlag, da
der Vorfußhebel sonst nicht aktiviert wird. Dadurch stabilisiert die Orthese den Patienten nur unzureichend
und das Gangbild verschlechtert sich. Um dies zu vermeiden, feilen Sie den Systemfußbügel immer:
- stufenweise bis zu den erforderlichen Anschlagwinkeln ein und
- nur so weit ein, dass nicht mehr als 10° Feineinstellung möglich ist.
HINWEIS
Einschränkung der Gelenkfunktion durch unsachgemäße Verarbeitung
Fehler in der Verarbeitung können die Gelenkfunktion beeinträchtigen. Achten Sie insbesondere darauf:
- die Systemschiene/den Systemanker mit dem Systemkasten entsprechend der Arbeitstechnik zu verbinden,
- die Gelenkbauteile nur leicht zu fetten und
- die Wartungsintervalle einzuhalten.
3. Verwendungszweck
Die FIOR & GENTZ Systemknöchelgelenke sind ausschließlich für die orthetische Versorgung der unteren Extre-
mität einzusetzen und nur durch Orthopädietechniker zu verbauen. Alle FIOR & GENTZ Systemgelenke wurden
für Aktivitäten des täglichen Lebens wie Stehen und Gehen entwickelt. Extreme Beanspruchungen wie Laufen,
Klettern und Fallschirmspringen sind ausgeschlossen.
Diese Gebrauchsanweisung bietet Informationen zu folgenden Systemknöchelgelenken:
NEURO CLASSIC
NEURO VARIO-CLASSIC
NEURO VARIO

7

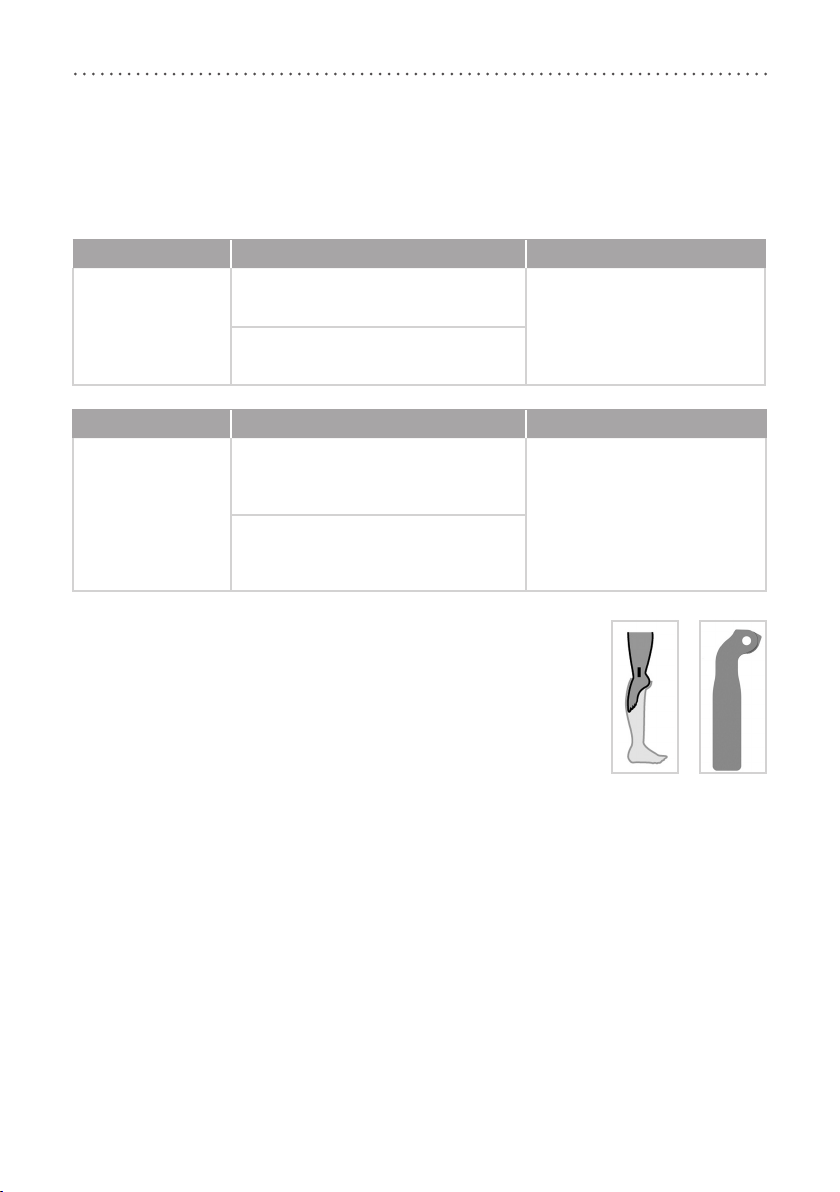

4. Gelenkfunktion
Die Grundfunktion aller Systemknöchelgelenke ist die Bewegungsführung. Je nach verwendeten Systembau-
teilen kommen folgende Funktionen dazu:
Systembauteil Funktionen Systemgelenk
Justierschraube
dorsal (hintere Justierschraube):
Nachjustierung der Bewegungsfreiheit in
Plantarflexion NEURO VARIO-CLASSIC
NEURO VARIO
ventral (vordere Justierschraube):
Nachjustierung der Bewegungsfreiheit in
Dorsalextension
Systembauteil Funktionen Systemgelenk
Systemfußbügel mit
einfeilbarem Anschlag
dorsal:
Einstellung der Bewegungsfreiheit in
Plantarflexion durch Einfeilen des
Systemfußbügels entlang der Laserlinie NEURO CLASSIC
NEURO VARIO-CLASSIC
NEURO VARIO
ventral:
Einstellung der Bewegungsfreiheit in
Dorsalextension durch Einfeilen des
Systemfußbügels entlang der Laserlinie
4.1 Umkehrplastik nach Borggreve
Bei der Umkehrplastik nach Borggreve wird der Unterschenkel mit Fuß um 180°
gedreht am Oberschenkel fixiert. Das Sprunggelenk übernimmt dann die Aufgabe
des nicht mehr vorhandenen Knies (Abb. 2).
Für diese spezielle Orthoprothesentechnik kann das NEURO CLASSIC System-
knöchelgelenk eingesetzt werden. Dafür wird ein spezieller Systemfußbügel, der
Borggreve-Fußbügel, verwendet, der in Zusammenarbeit mit der Orthopädietech-
nik-Abteilung der Universität Heidelberg konzipiert wurde (Abb. 3). Abb. 2 Abb. 3

8

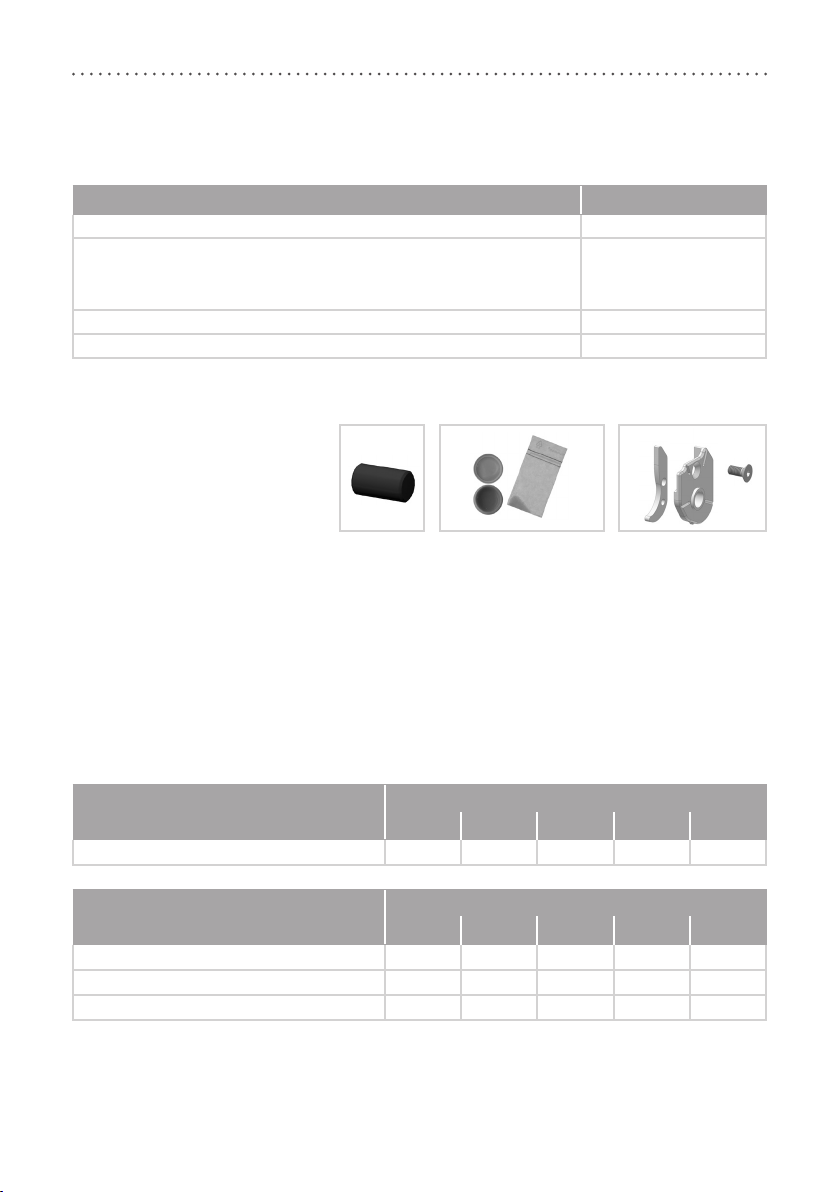

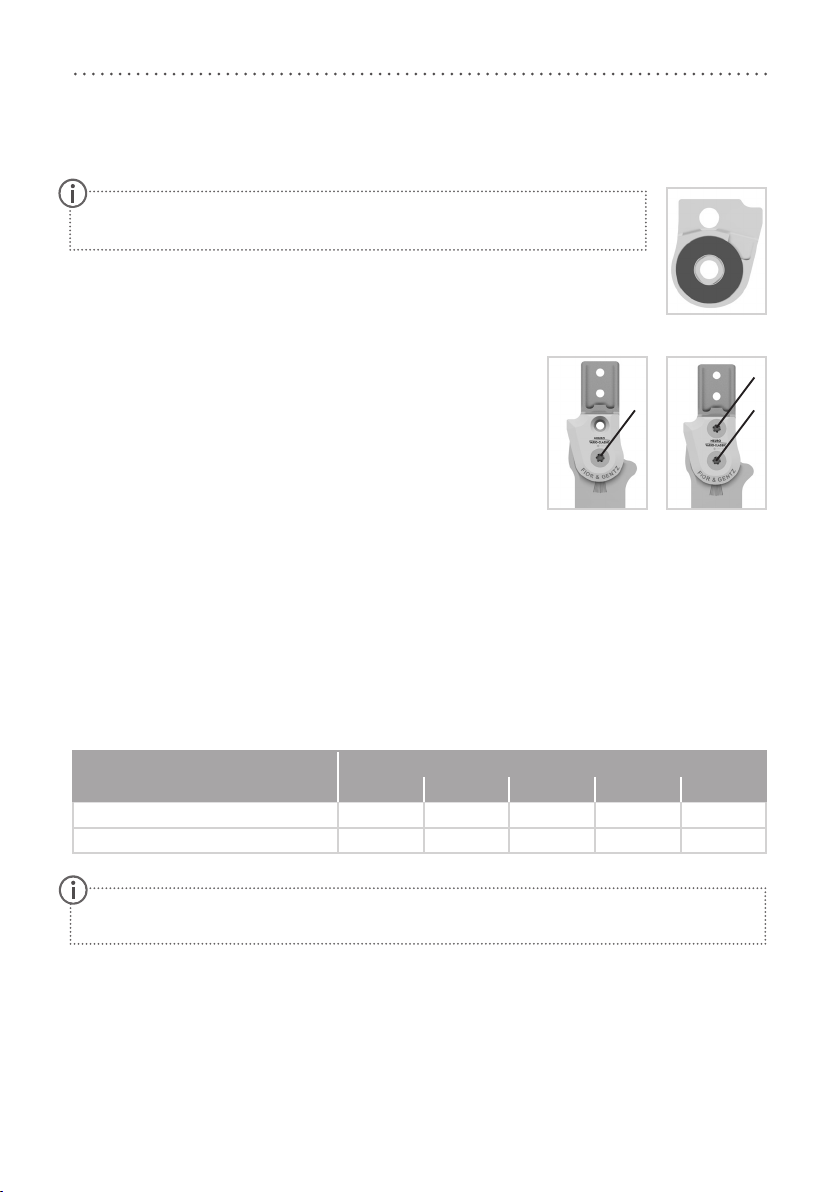

5. Lieferumfang
Bezeichnung Menge
Systemknöchelgelenk (ohne Abbildung) 1
Gewindesicherungsstift (Abb. 4)
für NEURO VARIO-CLASSIC 1
für NEURO VARIO 2
AGOMET® F330, 5 g (Abb. 5) 1
Montage-/Gießdummy (Abb. 6) 1
Dazugehörige Systemfußbügel müssen separat bestellt werden.
6. Belastbarkeit
Die Belastbarkeit ergibt sich aus den relevanten Patientendaten und kann über den Orthesen-Konfigurator
bestimmt werden. Verwenden Sie zum Bau der Orthese die vom Orthesen-Konfigurator ermittelten Systembau-
teile und beachten Sie die empfohlene Arbeitstechnik. Informationen zu den Arbeitstechniken finden Sie auf
unserer Website www.fior-gentz.de im Bereich „Online-Tutorials“.
7. Werkzeuge für die Montage des Systemgelenkes
Werkzeuge für alle Systemgelenke Systembreite
10 mm 12 mm 14 mm 16 mm 20 mm
Drehmomentschraubendreher 1-6 Nm x xxxx
Werkzeuge für NEURO CLASSIC Systembreite
10 mm 12 mm 14 mm 16 mm 20 mm
T8 Innensechsrundschlüssel/-bit x - - - -
T15 Innensechsrundschlüssel/-bit - x- - -
T20 Innensechsrundschlüssel/-bit - xxxx
Abb. 4 Abb. 5 Abb. 6

9
Werkzeuge für NEURO VARIO-CLASSIC Systembreite
14 mm 16 mm 20 mm
T20 Innensechsrundschlüssel/-bit x x x
Schlitzschraubendreher 3,5 x 0,6 x 100 mm x- -
Splintentreiber 3,5 x 0,6 mm x x x
Werkzeuge für NEURO VARIO Systembreite
10 mm 12 mm 14 mm 16 mm 20 mm
T10 Innensechsrundschlüssel/-bit x - - - -
T15 Innensechsrundschlüssel/-bit - x- - -
T20 Innensechsrundschlüssel/-bit - - xxx
Splintentreiber 3,5 x 0,6 mm x xxxx
8. Montage des Systemgelenkes
Das Systemgelenk wird montiert geliefert. Alle Funktionen werden werkseitig geprüft. Für
den Einbau in die Orthese und für anfallende Wartungsarbeiten müssen Sie das System-
gelenk demontieren. Um eine optimale Funktion zu gewährleisten, beachten Sie die
nachfolgende Montageabfolge. Sichern Sie dabei alle Schrauben mit dem in Abschnitt 8.4
angegebenen Drehmoment. Die Montage wird im Folgenden am Beispiel des
NEUROVARIO-CLASSIC Systemknöchelgelenkes dargestellt.
8.1 Montage des Systemfußbügels
1 Fetten Sie die Reibflächen des Splintbolzens mit Orthesengelenkfett.
2 Setzen Sie den Splintbolzen in das Gelenkoberteil. Der Splintbolzen muss vollständig in
der Senkung sitzen (Abb.7).
3 Fetten Sie die erste Gleitscheibe leicht von beiden Seiten mit Orthesengelenkfett.
4 Setzen Sie die Gleitscheibe auf das Gelenkoberteil (Abb. 8).
5 Montieren Sie den Systemfußbügel (Abb. 9).
Abb. 7
Abb. 8
Abb. 9

10
8.2 Montage der Deckplatte
1 Reinigen Sie die Gewinde der Deckplatte bei Bedarf mit LOCTITE® 7063 Schnellreiniger.
2 Besprühen Sie die zweite Gleitscheibe auf einer Seite mit Sprühkleber und kleben Sie sie
in die Deckplatte (Abb. 10).
3 Fetten Sie die andere Seite leicht mit Orthesengelenkfett.
4 Platzieren Sie die Deckplatte auf dem Systemfußbügel.
5 Drehen Sie die erste Senkschraube (Achsschraube, S1) ein (Abb. 11).
6 Drehen Sie die zweite Senkschraube (S2) ein (Abb. 12).
8.3 Überprüfen der Leichtgängigkeit
Überprüfen Sie die Leichtgängigkeit des Systemgelenkes. Tauschen Sie
bei seitlichem Spiel eine Gleitscheibe gegen die nächstdickere oder
bei fehlender Leichtgängigkeit (es klemmt) gegen die nächstdünnere
Gleitscheibe aus.
8.4 Sicherung der Schrauben
Die Sicherung der Schrauben erfolgt, nachdem die Orthese gefertigt und anprobiert worden ist und bevor sie
dem Patienten übergeben wird.
1 Sichern Sie die Schrauben der Deckplatte (Abb. 12) mit dem der Systembreite entsprechenden Drehmoment
und LOCTITE® 243 mittelfest.
2 Lassen Sie den Kleber aushärten (nach ca. 24 Stunden endfest).
Schrauben für Deckplatte Systembreite
10 mm 12 mm 14 mm 16 mm 20 mm
S1 (Schraube 1, Achsschraube) 1,5 mm 3 Nm 4 Nm 4 Nm 4 Nm
S2 (Schraube 2) 1,5 mm 3 Nm 4 Nm 4 Nm 4 Nm
Die Schrauben der Deckplatte sind bei Auslieferung nicht mit dem notwendigen Drehmoment gesichert.
Die Angaben zu den Drehmomenten finden Sie auch in den Senkungen der Deckplatte.
Abb. 11 Abb. 12
S2
S1
Abb. 10
Achten Sie darauf, die Gleitscheibe bei der Montage nicht zu beschädigen. Durch
klemmende Gleitscheiben-Partikel kann seitliches Spiel im Systemgelenk entstehen.
S1

11
9. Einstellmöglichkeiten an der Orthese
Die Orthese kann mit einstellbaren Systemknöchelgelenken individuell an das pathologische Gangbild ange-
passt werden.
9.1 Einfeilbare Bewegungsfreiheit
Bei Systemgelenken mit einfeilbarem Anschlag kann die
maximale Bewegungsfreiheit in Dorsalextension bzw.
Plantarflexion durch Einfeilen des Systemfußbügels
eingestellt werden (maximal 10°; Abb. 13). Wenn Sie den
Systemfußbügel bis zur runden Hilfslinie einfeilen, entsteht
ein in Dorsalextension bzw. Plantarflexion frei bewegliches
Systemknöchelgelenk.
9.2 Feineinstellung der Bewegungsfreiheit
Mit der Justierschraube im Systemgelenk kann die Bewegungsfreiheit um bis zu 10°
feineingestellt werden (Abb. 14). Schrauben Sie dazu die Justierschraube weiter in das
Systemgelenk hinein oder heraus. Beachten Sie, dass maximal 10° Feineinstellung vorge-
nommen werden dürfen. Andernfalls kann die Flächenpressung zwischen Justierschraube
und Systemfußbügel so hoch werden, dass die Schraube zusammengedrückt wird und
ihre Funktion verliert.
Sicherung der Justierschraube
Damit sich die Position der Justierschraube nicht ändert, ist ein Gewindesicherungsstift
in das Systemgelenk eingesetzt. Wenn sich die Justierschraube verdreht bzw. lockert,
muss sie erneut mit dem Gewindesicherungsstift gesichert werden.
1 Drehen Sie die Justierschraube aus dem Gewinde heraus (Abb.14).
2 Demontieren Sie die Deckplatte.
3 Treiben Sie den vormontierten Gewindesicherungsstift mit einem Splintentreiber aus
(Abb. 15).
4 Montieren Sie die Deckplatte.
5 Tragen Sie zur Sicherung etwas LOCTITE® 243 mittelfest auf die Justierschraube auf.
6 Drehen Sie die Justierschraube bis zur gewünschten Position ein (Abb. 16).
7 Drehen Sie die abgenutzte Stelle des Gewindesicherungsstiftes um ca.90° (Abb. 17).
8 Treiben Sie den Gewindesicherungsstift von der Rückseite wieder in die Bohrung ein
(Abb. 18).
9 Lassen Sie den Kleber aushärten (nach ca. 24 Stunden endfest).
Beachten Sie die korrekte Einstellung des Dorsalanschlages bei der Montage des Systemknöchelge-
lenkes. Er ist entscheidend für den gesamten Aufbau der Orthese.
Abb. 13 Abb. 14
Abb. 15
Abb. 16
90°
Abb. 17
Abb. 18
10°
2°
4°
6°
8°

12
9.3 Ablesen der Gelenkwinkel
Auf allen Systemgelenken und Systemfußbügeln befinden sich Markie-
rungen (Abb.19), die den Winkel der Systembauteile zueinander anzei-
gen. So können Sie die individuelle Grundstellung (den Grundaufbau der
Orthese) überprüfen, den angezeigten Gelenkwinkel dokumentieren und
spätere Abweichungen vergleichen.
Die Abstände der Gradmarkierungen für die einzelnen Systembreiten
entnehmen Sie der nachfolgenden Tabelle.
Gradmarkierung
Systembreite 10mm 12 mm 14 mm 16mm 20mm
Grad 5° 5° 2° 2° 2°
10. Umrüstung der Systemknöchelgelenke
10.1 Umrüstoptionen
In der nachfolgenden Tabelle finden Sie die Umrüstoptionen für die Systemknöchelgelenke.
Systemknöchelgelenk Umrüstbar auf
NEURO VARIO-CLASSIC NEURO VARIO-SPRING
NEURO CLASSIC
(als Mitläufer mit passendem Systemfußbügel)
NEURO SPRING
NEURO CLASSIC-SWING
NEURO SWING-CLASSIC
NEURO VARIO-CLASSIC 2
NEURO VARIO 2
NEURO VARIO-SWING
NEURO SWING
NEURO SWING 2
10.2 Umrüstung NEURO VARIO-CLASSIC auf
NEURO VARIO-SPRING
1 Demontieren Sie die Deckplatte des NEURO VARIO-CLASSIC
Systemgelenkes.
2 Montieren Sie die Funktionseinheit des NEURO VARIO-SPRING
Systemgelenkes in der passenden Systembreite (Abb. 20).
Abb. 19
Abb. 20
Wurde der Gewindesicherungsstift durch das Austreiben deformiert, setzen Sie einen neuen ein. Bei
Bedarf kürzen Sie diesen mit einem scharfen Messer, sodass er nicht übersteht. Im Lieferumfang ist/sind
je nach Systemgelenk ein weiterer oder zwei weitere Gewindesicherungsstift(e) enthalten.

13

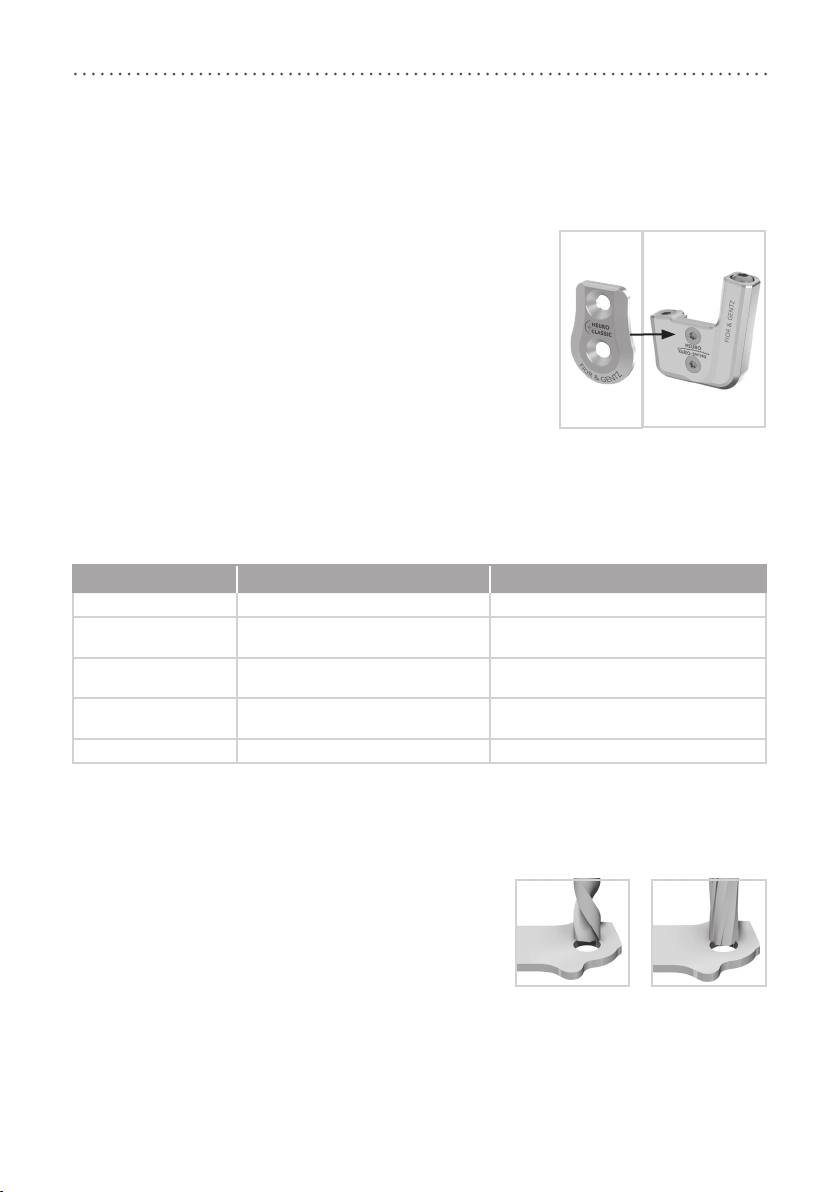

10.3 Umrüstung NEURO CLASSIC
Als Mitläufer ist das NEURO CLASSIC Systemknöchelgelenk auf das Hauptgelenk umrüstbar, wenn der System-
fußbügel vom Hauptgelenk verwendet wurde.
1 Demontieren Sie die Deckplatte des NEURO CLASSIC Systemgelenkes.
2 Für die Umrüstung auf Systemknöchelgelenke mit Passfedern
pressen Sie die Passfedern mit Stift mithilfe des äußeren Montage-/
Gießdummys in das Gelenkoberteil ein. Außerdem wird ein län-
gerer Splintbolzen benötigt. Nutzen Sie dafür den Splintbolzen, die
Passfedern mit Stift und den äußeren Montage-/Gießdummy aus dem
jeweiligen Set für den Umbau auf plug + go Modularität.
3 Montieren Sie die Funktionseinheit oder die Deckplatte des Hauptge-
lenkes in der passenden Systembreite (Abb. 21).
11. Wartung
Überprüfen Sie das Systemgelenk alle 6 Monate auf Verschleiß und Funktionalität. Prüfen Sie auch nach jeder
durchgeführten Wartung die Funktionalität.
Gelenkbauteil Problem Maßnahme
Justierschraube Verschleiß Justierschraube austauschen
Gewindesicherungsstift Verschleiß Gewindesicherungsstift austauschen,
siehe Abschnitt 9.2
Splintbolzenbohrung
am Systemfußbügel Übermaß Reparaturbuchse austauschen, siehe Abschnitt 11.1
Gleitscheibe Verschleiß Gleitscheibe austauschen,
siehe Abschnitt 11.2
Splintbolzen Verschleiß Splintbolzen austauschen
Sichern Sie bei jeder Wartung die Schrauben der Deckplatte mit dem entsprechenden Drehmoment und
LOCTITE®243 mittelfest (siehe Abschnitt 8.4). Entfernen Sie zuvor sämtliche Kleberückstände.
11.1 Reparatur der Splintbolzenbohrung
Setzen Sie eine Reparaturbuchse ein, wenn die Bohrung für den
Splintbolzen am Systemfußbügel ausgeschlagen ist.
1 Spannen Sie den Systemfußbügel fest in einen Schraubstock ein.
2 Bohren und reiben Sie das Loch, bis es das gewünschte Maß
erreicht hat (Abb.22 und 23).
3 Setzen Sie die Reparaturbuchse aus Bronze in die Bohrung.
Abb. 21
Abb. 22 Abb. 23

14
Bohr- und Reibmaße [mm]
Systembreite Splintbolzen
Ø außen
Reparatur-
buchse
Ø innen
Reparatur-
buchse
Ø außen
Ø Maß zum
Aufbohren Ø Maß zum Aufreiben Art.-Nr. Reparaturbuchse
10 mm 6,0 6,0 7,0 5,7 6,0 H7 BP0706-L020
12 mm 7,0 7,0 8,0 7,7 8,0 H7 BR0807-L020
14mm 8,5 8,5 9,6 9,3 9,6 H7 BR1009-L025
16mm 9,6 9,6 10,5 10,2 10,5 H7 BR1110-L030
20mm 10,5 10,5 11,5 11,2 11,5 H7 BR1211-L030
11.2 Austauschen der Gleitscheiben
Gleitscheiben gibt es in unterschiedlichen Dicken (GS2210-040 ist z. B. 0,40 mm dick). Jede Dicke weist eine
andere Markierung auf (Abb. 24). Auf der Rückseite dieser Gebrauchsanweisung finden Sie die Artikelnummern
der vormontierten Gleitscheiben.
11.3 Reinigung
Das Systemgelenk muss bei Bedarf und bei der regelmäßig durchgeführten Wartung gereinigt werden. Demon-
tieren Sie dafür das Systemgelenk und reinigen Sie verschmutzte Systembauteile mit einem trockenen Tuch.
0,40 mm 0,45 mm 0,50 mm 0,55 mm 0,60 mm
Abb. 24

15
12. Ersatzteile

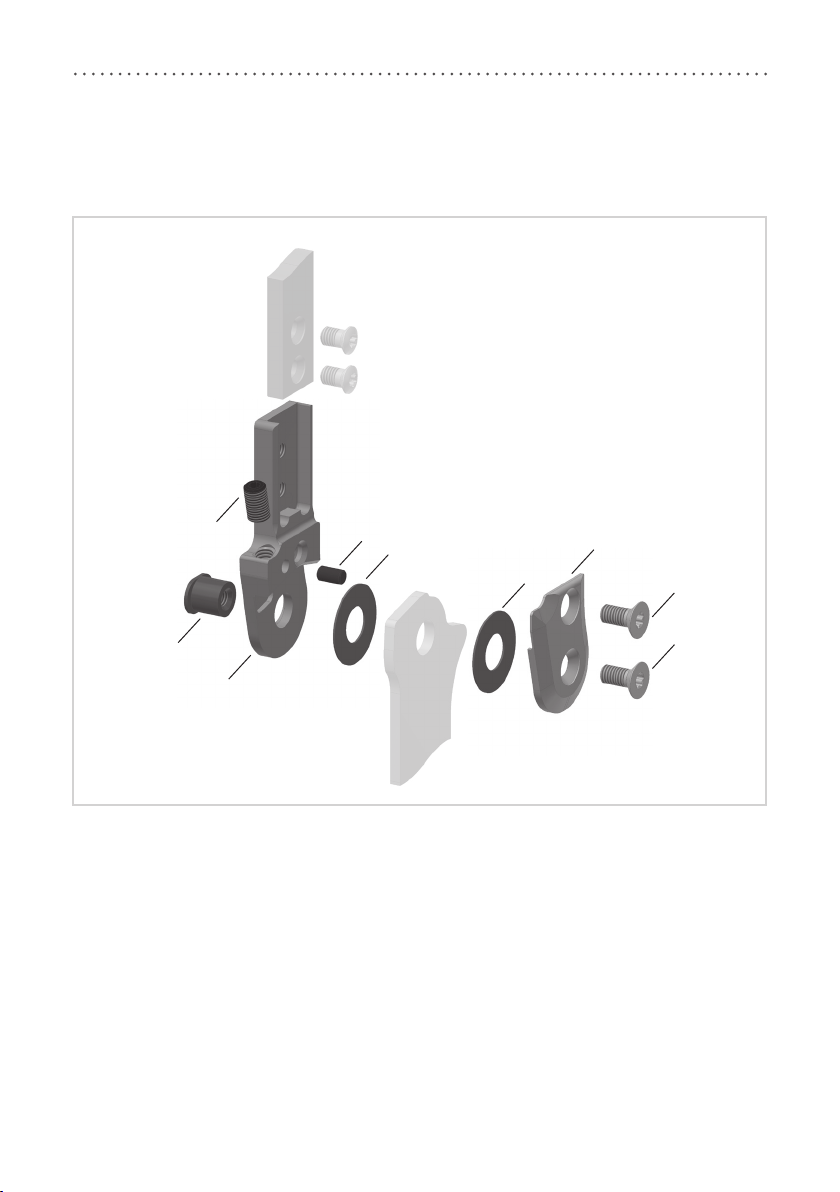

Explosionszeichnung NEURO VARIO-CLASSIC
Abb. 25
35
6
7
1
2a
4
4
2

16
Ersatzteile für das NEURO CLASSIC Systemknöchelgelenk
Die Zuordnung der Positionen anhand der Explosionszeichnung des NEURO VARIO-CLASSIC Systemknöchel-
gelenkes dient als Orientierungshilfe. Die Ersatzteile des NEURO CLASSIC Systemknöchelgelenkes sind nicht
identisch zur Abbildung.
Artikelnummer für Systembreite
Pos. 10 mm 12 mm 14 mm 16 mm 20 mm Bezeichnung
1 SB6039-L0480 SB7049-L0540 SB8559-L0580 SB9669-L0710 SB1069-L0760 Splintbolzen
2 SF0310-ST SF0311-ST SF0312-ST SF0313-ST SF0315-ST Oberteil, gerade,
Stahl
2 - SF0311-TI SF0312-TI SF0313-TI SF0315-TI Oberteil, gerade,
Titan
2 SF0330-ST SF0331-ST SF0332-ST SF0333-ST SF0335-ST Oberteil, nach innen gekröpft,
Stahl
2 - SF0331-TI SF0332-TI SF0333-TI SF0335-TI Oberteil, nach innen gekröpft,
Titan
2 SF0330-8/ST SF0331-8/ST SF0332-8/ST SF0333-8/ST SF0335-8/ST Oberteil, nach außen gekröpft,
Stahl
2 - SF0331-8/TI SF0332-8/TI SF0333-8/TI SF0335-8/TI Oberteil, nach außen gekröpft,
Titan
4 GS1206-* GS1407-* GS2009-* GS2210-* GS2611-* Gleitscheibe*
5 SF0160-AL SF0161-AL SF0162-AL SF0163-AL SF0165-AL Deckplatte
6 SC1403-L08 SC1404-L08 SC1405-L10 SC1405-L11 SC1405-L12 Senkschraube mit Innensechs-
rund
7 SC1403-L08 SC1404-L08 SC1405-L10 SC1405-L11 SC1406-L12
Senkschraube
mit Innensechs-
rund (Achs-
schraube)
* Gleitscheiben NEURO CLASSIC
Artikelnummer für Systembreite
10 mm 12 mm 14 mm 16 mm 20 mm
Ø = 12 mm Ø = 14 mm Ø = 20 mm Ø = 22 mm Ø = 26 mm
GS1206-040 GS1407-040 GS2009-040 GS2210-040 GS2611-040
GS1206-045 GS1407-045 GS2009-045 GS2210-045 GS2611-045
GS1206-050 GS1407-050 GS2009-050 GS2210-050 GS2611-050
GS1206-055 GS1407-055 GS2009-055 GS2210-055 GS2611-055
GS1206-060 GS1407-060 GS2009-060 GS2210-060 GS2611-060

17
Set für Umbau auf plug + go Modularität
Artikelnummer für Systembreite
10 mm 12 mm 14 mm 16 mm 20 mm
SF3990 SF3991 SF3992 SF3993 SF3995
Ersatzteile für das NEURO VARIO-CLASSIC Systemknöchelgelenk
Pos.
Artikelnummer für Systembreite
14 mm 16 mm 20 mm Bezeichnung
1 SB8559-L0620 SB9669-L0760 SB1069-L0810 Splintbolzen
2 SF0412-L/ST SF0413-L/ST SF0415-L/ST Oberteil, links lateral oder rechts medial, gerade,
Stahl (mit Justierschraube)
2 SF0412-R/ST SF0413-R/ST SF0415-R/ST Oberteil, links medial oder rechts lateral, gerade,
Stahl (mit Justierschraube)
2 SF0412-L/TI SF0413-L/TI SF0415-L/TI Oberteil, links lateral oder rechts medial, gerade,
Titan (mit Justierschraube)
2 SF0412-R/TI SF0413-R/TI SF0415-R/TI Oberteil, links medial oder rechts lateral, gerade,
Titan (mit Justierschraube)
2 SF0432-L/ST SF0433-L/ST SF0435-L/ST Oberteil, links lateral oder rechts medial, nach
innen gekröpft, Stahl (mit Justierschraube)
2 SF0432-R/ST SF0433-R/ST SF0435-R/ST Oberteil, links medial oder rechts lateral, nach
innen gekröpft, Stahl (mit Justierschraube)
2 SF0432-L/TI SF0433-L/TI SF0435-L/TI Oberteil, links lateral oder rechts medial, nach
innen gekröpft, Titan (mit Justierschraube)
2 SF0432-R/TI SF0433-R/TI SF0435-R/TI Oberteil, links medial oder rechts lateral, nach
innen gekröpft, Titan (mit Justierschraube)
2 SF0432-8L/ST SF0433-8L/ST SF0435-8L/ST Oberteil, links lateral oder rechts medial, nach
außen gekröpft, Stahl (mit Justierschraube)
2 SF0432-8R/ST SF0433-8R/ST SF0435-8R/ST Oberteil, links medial oder rechts lateral, nach
außen gekröpft, Stahl (mit Justierschraube)
2 SF0432-8L/TI SF0433-8L/TI SF0435-8L/TI Oberteil, links lateral oder rechts medial, nach
außen gekröpft, Titan (mit Justierschraube)
2 SF0432-8R/TI SF0433-8R/TI SF0435-8R/TI Oberteil, links medial oder rechts lateral, nach
außen gekröpft, Titan (mit Justierschraube)
2a SC9605-L08ST SC9606-L10ST SC9606-L10ST Justierschraube
3 GS4007 GS4007 GS4007 Gewindesicherungsstift
4 GS2009-** GS2210-** GS2611-** Gleitscheibe**
5 SH0262-L/AL SH0263-L/AL SH0265-L/AL Deckplatte, links lateral oder rechts medial
5 SH0262-R/AL SH0263-R/AL SH0265-R/AL Deckplatte, links medial oder rechts lateral
6 SC1405-L10 SC1405-L11 SC1405-L12 Senkschraube mit Innensechsrund
7 SC1405-L10 SC1405-L11 SC1406-L12 Senkschraube mit Innensechsrund (Achs-
schraube)

18
** Gleitscheiben NEURO VARIO-CLASSIC
Artikelnummer für Systembreite
14 mm 16 mm 20 mm
Ø = 20 mm Ø = 22 mm Ø = 26 mm
GS2009-040 GS2210-040 GS2611-040
GS2009-045 GS2210-045 GS2611-045
GS2009-050 GS2210-050 GS2611-050
GS2009-055 GS2210-055 GS2611-055
GS2009-060 GS2210-060 GS2611-060
Ersatzteile für das NEURO VARIO Systemknöchelgelenk
Die Zuordnung der Positionen anhand der Explosionszeichnung des NEURO VARIO-CLASSIC Systemknöchel-
gelenkes dient als Orientierungshilfe. Die Ersatzteile des NEURO VARIO Systemknöchelgelenkes sind nicht
identisch zur Abbildung.
Artikelnummer für Systembreite
Pos. 10 mm 12 mm 14 mm 16 mm 20 mm Bezeichnung
1 SB6034-L0490 SB7049-L0590 SB8559-L0670 SB9669-L0760 SB1069-L0810 Splintbolzen
2 SF0200-ST SF0241-ST SF0242-ST SF0243-ST SF0245-ST Oberteil, gerade, Stahl (mit Jus-
tierschrauben)
2 - SF0241-TI SF0242-TI SF0243-TI SF0245-TI Oberteil, gerade, Titan (mit Jus-
tierschrauben)
2 SF0220-ST SF0281-ST SF0282-ST SF0283-ST SF0285-ST
Oberteil,
gekröpft, Stahl
(mit Justier-
schrauben)
2 - SF0281-TI SF0282-TI SF0283-TI SF0285-TI
Oberteil,
gekröpft, Titan
(mit Justier-
schrauben)
2a SC9604-L06ST SC9604-L06ST SC9605-L08ST SC9606-L10ST SC9606-L10ST Justierschraube
3 GS4007 GS4007 GS4007 GS4007 GS4007 Gewindesiche-
rungsstift
4 GS1206-*** GS1407-*** GS1609-*** GS2210-*** GS2611-*** Gleitscheibe***
5 SF0260-AL SF0261-AL SF0262-AL SF0263-AL SF0265-AL Deckplatte
6 SC1403-L08 SC1404-L08 SC1405-L11 SC1405-L11 SC1405-L12 Senkschraube mit Innensechs-
rund

19
Artikelnummer für Systembreite
Pos. 10 mm 12 mm 14 mm 16 mm 20 mm Bezeichnung
7 SC1403-L08 SC1404-L08 SC1405-L11 SC1405-L11 SC1406-L12
Senkschraube
mit Innensechs-
rund (Achs-
schraube)
7 SC1403-L08 SC1404-L08 SC1405-L10 SC1405-L11 SC1406-L11
Senkschraube
mit Innensechs-
rund (Achs-
schraube)
*** Gleitscheiben NEURO VARIO
Artikelnummer für Systembreite
10 mm 12 mm 14 mm 16 mm 20 mm
Ø = 12 mm Ø = 14 mm Ø = 16 mm Ø = 22 mm Ø = 26 mm
GS1206-040 GS1407-040 GS1609-040 GS2210-040 GS2611-040
GS1206-045 GS1407-045 GS1609-045 GS2210-045 GS2611-045
GS1206-050 GS1407-050 GS1609-050 GS2210-050 GS2611-050
GS1206-055 GS1407-055 GS1609-055 GS2210-055 GS2611-055
GS1206-060 GS1407-060 GS1609-060 GS2210-060 GS2611-060

20
13. Entsorgung
Entsorgen Sie das Systemgelenk und dessen Einzelteile sachgerecht. Das Produkt darf
nicht über den Hausmüll entsorgt werden (Abb. 26). Beachten Sie für die ordnungsgemäße
Rückführung der Wertstoe die gültigen nationalen gesetzlichen Bestimmungen und
örtlichen Vorschriften.
14. CE-Konformität
Wir erklären, dass unsere Medizinprodukte sowie unser Zubehör für Medizinprodukte allen Anforderungen der
der Verordnung (EU) 2017/745 entsprechen. Die Produkte werden von FIOR& GENTZ mit dem CE-Kennzeichen
versehen.
15. Rechtliche Hinweise
Bei Kauf dieses Produktes gelten unsere Allgemeinen Geschäfts-, Verkaufs-, Lieferungs- und Zahlungsbedin-
gungen. Die Gewährleistung erlischt u. a., wenn dieses Produkt mehrfach verbaut wurde. Wir weisen darauf
hin, dass das Produkt nicht mit anderen Bauteilen oder Materialien kombiniert werden soll, als es durch das
Konfigurationsergebnis des FIOR&GENTZ Orthesen-Konfigurators vorgegeben wird. Sollte das Produkt mit
Produkten anderer Hersteller kombiniert werden, bedarf es einer schriftlichen Genehmigung des Verkäufers.
Die Angaben in dieser Gebrauchsanweisung beziehen sich auf den aktuellen Stand bei Drucklegung. Produkt-
angaben sind Richtwerte. Technische Änderungen vorbehalten.
Druckversion: 2020-04
Für eine sachgerechte Entsorgung ist es notwendig, das Systemgelenk aus der
Orthese auszubauen. Abb. 26
