FLORABEST FTP 400 C2 Owner's manual

IAN 96809
SUBMERSIBLE WATER PUMP FTP 400 C2
®
KLARWASSER-TAUCHPUMPE
Originalbetriebsanleitung
SUBMERSIBLE WATER PUMP
Translation of original operation manual
POMPA ZANURZENIOWA DO
POMPOWANIA CZYSTEJ WODY
Tłumaczenie oryginalnej instrukcji obsługi
P ONORNÉ ČERPADLO
Překlad originálního provozního návodu
PONORNÉ ČERPADLO NA ČISTÚ VODU
Preklad originá lneho návodu na obsluhu
POTOPNA ČRPALKA ZA ČISTO VODO
Prevod originalnega navodila za uporabo
BÚVÁRSZIVATTYÚ
Az originál használati utasítás fordítása
96809_flo_Klarwasser-Tauchpumpe_cover_PL_HU_SI_CZ_SK.indd 2 12.03.14 12:33

GB Translation of original operation manual Page 4
PL Tłumaczenie oryginalnej instrukcji obsługi Strona 16
HU Az originál használati utasítás fordítása Oldal 29
SI Prevod originalnega navodila za uporabo Stran 41
CZ Překlad originálního provozního návodu Strana 53
SK Preklad originálneho návodu na obsluhu Strana 65
DE / AT / CH Originalbetriebsanleitung Seite 77
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the
device.
Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi
funkcjami urządzenia.
Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik
funkcióját.
Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
96809_flo_Klarwasser-Tauchpumpe_cover_PL_HU_SI_CZ_SK.indd 3 12.03.14 12:33

9
9
11
9
10
11
12
5 1413
12
1
5
34 4a
7
8½’’
¾’’
1’’
1 ½’’
G 1 ½’’
1
3
2
4
56
7
8
9
11
10
10a
10b

4
GB
Introduction
Congratulations on the purchase of your
new device. With it, you have chosen a
high quality product.
During production, this equipment has
been checked for quality and subjected
to a nal inspection. The functionality of
your equipment is therefore guaranteed. It
cannot be ruled out that residual quantities
of water or lubricants will remain on or in
the equipment/hose lines in isolated cases.
This is not a fault or defect and it repre-
sents no cause for concern.
The operating instructions constitute
part of this product. They contain
important information on safety, use
and disposal.
Before using the product, familiarise
yourself with all of the operating
and safety instructions. Use the
product only as described and for
the applications specied.
Keep this manual safely and in the
event that the product is passed on,
hand over all documents to the third
party.
Areas of Application
The submersible water pump acquired by
you is designed for pumping water with a
maximum temperature of 35°C.
This pump can be used e.g. to empty basins
and tanks.
The pump is not suitable for commercial use.
Commercial use will invalidate the guaran-
tee.
The operator or user is responsible for ac-
cidents or damage to other people or their
property. The manufacturer shall not be li-
able for damages caused by use other than
Content
Introduction .................................4
Areas of Application ....................4
General Description......................5
Scope of Delivery..............................5
Overview.........................................5
Functional description........................5
Technical Data..............................5
Performance data..............................6
Notes on Safety ...........................6
Symbols in the manual.......................6
Explanation of symbols......................6
General notes on safety.....................6
Start-up .......................................8
Assembly .........................................8
Connection of the pressure line...........8
To erect/suspend ..............................9
Controls before operational start-up.....9
Operation ....................................9
Mains connection..............................9
Switching on and off .......................10
Working ........................................10
Maintenance and Cleaning.........10
General cleaning instructions............10
To replace the backow stop............11
To clean the paddle wheel ...............11
Storage......................................11
Waste Disposal and
Environmental Protection ...........11
Replacement parts/Accessories ..12
Faults - Causes - Remedies .........13
Guarantee .................................14
Repair Service............................15
Service-Center............................15
Importer ....................................15
Translation of the original
EC declaration of conformity ......91
Exploded Drawing .....................95

5
GB
Functional description
The pump is tted with a oat switch,
which automatically switches the equip-
ment on or off.
In case of overload, the pump is switched
off by the integrated thermal protection
switch. After cooling, the motor restarts au-
tomatically.
In addition, the pump also has a backow
stop that prevents water from owing back,
for example during an interruption in the
power supply.
Technical Data
Submersible water pump .............FTP 400 C2
Mains connection............ 230 V~, 50 Hz
Power consumption .....................400 W
Max. discharge rate (Qmax) ... 10000 l/h
Max. discharge head (Hmax)............7 m
Max. depth of immersion ..................7 m
Max. water temperature (Tmax) .......35°C
Hose connection ............ ½“, ¾“, 1“, 1 ½“
(13mm,19mm, 25mm, 38mm)
Tap connection with
interior thread ................G1 ½“ (44,9mm)
Max. foreign body size ...............ø 5 mm
Mains cable ..................................10 m
Weight (incl. accessories)...approx. 4.0 kg
Safety class ..........................................I
Degree of protection........................ IPX8
Technical and optical changes can be
carried out in the course of further develop-
ment without notice. All dimensions, refer-
ences and information of this instruction
manual are therefore without guarantee.
Legal claims, which are made on the basis
of the instruction manual, cannot thus be
considered as valid.
for which the equipment is intended or by
incorrect operation.
General Description

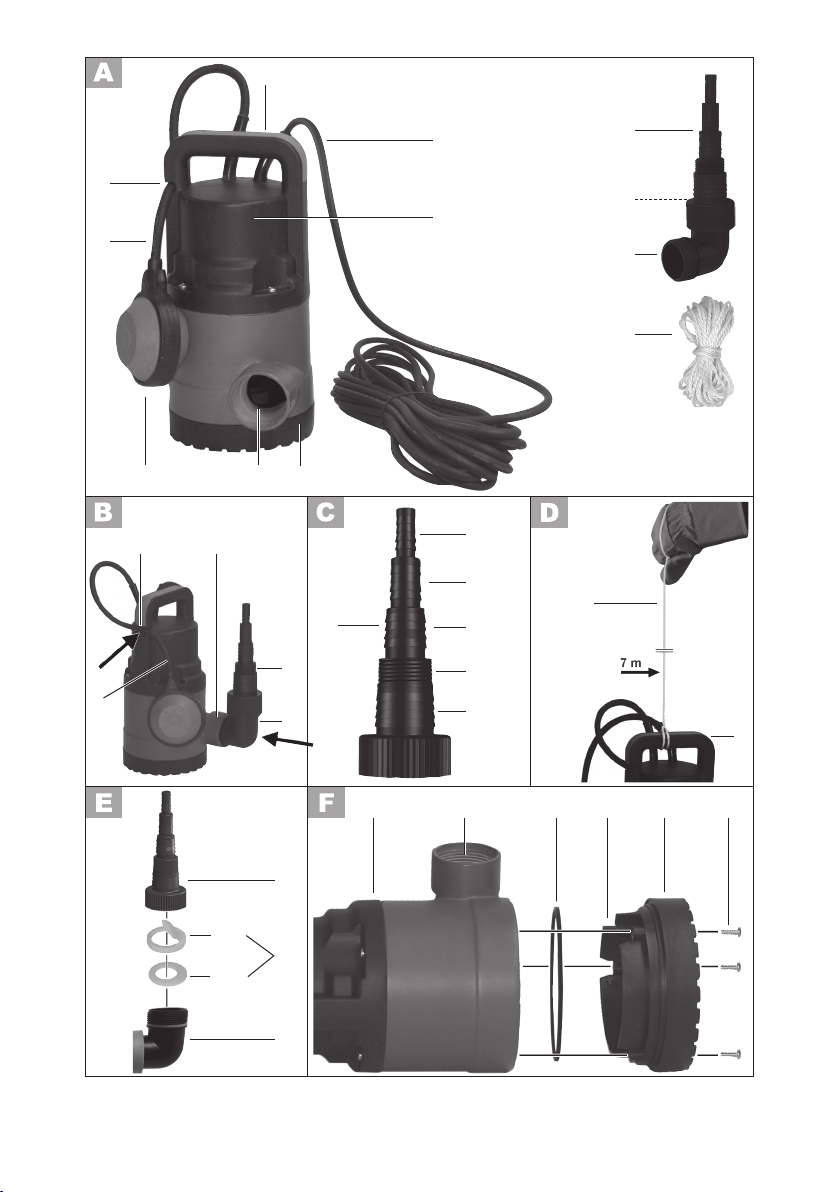

The illustration of the principal
functioning parts can be found
on the front foldout page.
Scope of Delivery
Carefully unpack the appliance and check
that it is complete. Dispose of the packag-
ing material correctly.
- Submersible water pump (pump)
- Angle adapter + adapter with hose
connection
- 8m nylon rope
- Instructional manual
Overview
1 Carrying handle
2 Mains cable
3 Pump casing
4 Pump base
5 Pump output
6 Float switch
7 Float switch cable
8 Float switch grid
9 Adapter with hose connection
10 backow stop with seal
(not visible)
11 Angle adapter
12 8 m nylon rope
4a 3 screws, pump base
13 Sealing ring
14 Notch on base

6
GB

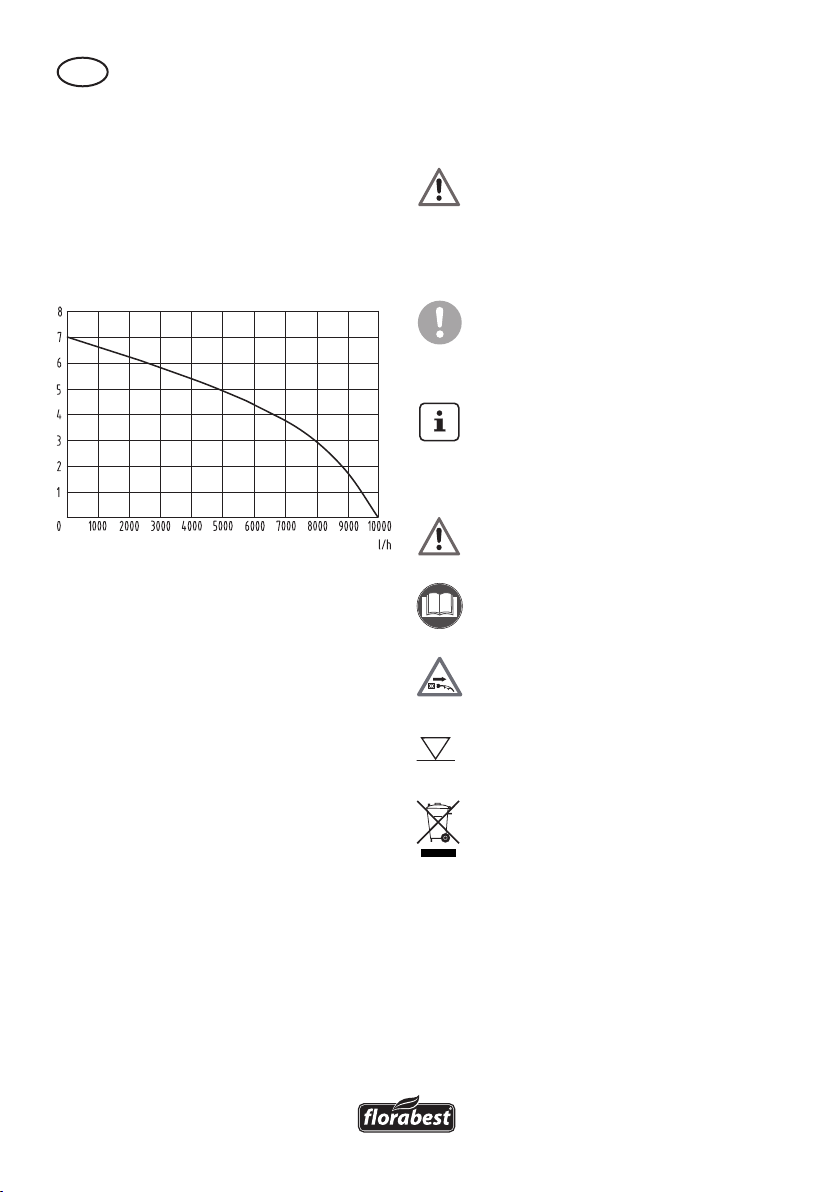

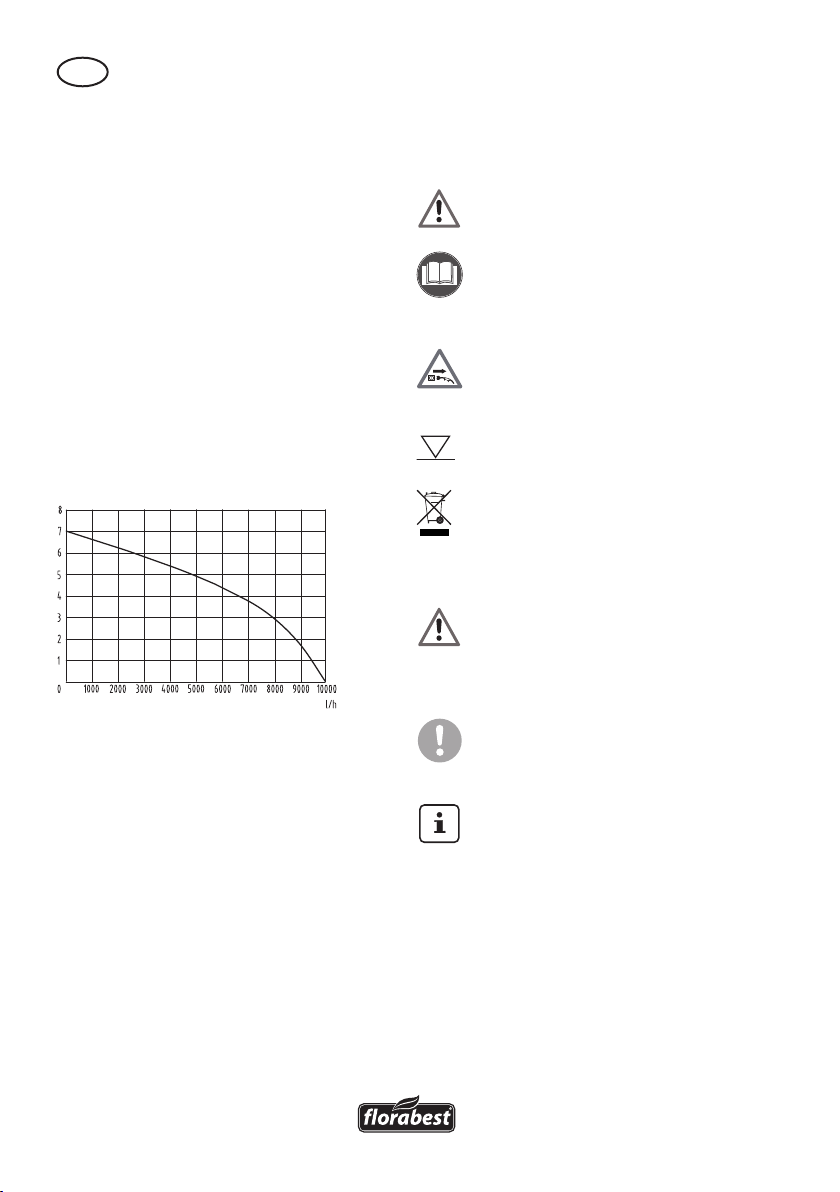

Performance data
The measurement of the maximum per-
formance data takes place under optimal
conditions, such as a straight, direct exit.
The angle piece and backow stop may
reduce performance.
m
Notes on Safety
This appliance can be used by chil-
dren aged from 8 years and above
and persons with reduced physi-
cal, sensory or mental capabilities
or lack of experience and knowl-
edge if they have been given su-
pervision or instruction concerning
use of the appliance in a safe way
and understand the hazards in-
volved. Children shall not play with
the appliance. Cleaning and user
maintenance shall not be made by
children without supervision.
Symbols in the manual
Warning symbols (the danger
can be explained at the place
of the exclamation mark)
with information on damage
and injury prevention.
Instruction symbols (the instruction
can be explained at the place of
the exclamation mark) with informa-
tion on preventing damage.
Help symbols with information on
improving tool handling.
Explanation of symbols
Caution! Do not use for water with
a high sand content!
Read and follow the operating in-
structions provided for the device!
Attention: Remove the plug from the
socket as soon as the power lead is
damaged or cut.
7 m
Greatest possible operating immer-
sion depth.
Electric appliances should not be
disposed of in the domestic gar-
bage.
General notes on safety
This section deals with the basic safety
regulations to be observed when working
with the machine.

7
GB
Working with the equipment:
Caution: to avoid accidents and
injuries:
• People who are unfamiliar with the
operating instructions are not permitted
to use the equipment. Local regulations
or bylaws may determine the minimum
age for using the device.
• Wear sturdy footwear to protect
against electric shock.
• Should there be people in the water,
do not operate the equipment. Risk of
electric shock!
• Take appropriate measures to keep
children away from the equipment
whilst it is running. There is a risk of
injury!
• Do not use the equipment in the vicinity
of ammable liquids or gases. Non-
observance will result in a risk of re
or explosion.
• The transportation of aggressive, abra-
sive (grinding effect), corrosive, com-
bustible (e.g. motor fuels) or explosive
liquids, salt water, cleaning agents and
foodstuffs is not permitted. The temper-
ature of the liquid being transported
must not exceed 35°C.
• Store the equipment in a dry place and
out of reach of children.
Caution! To avoid damage to the
equipment and any possible person
injury resulting from this:
• Do not work with damaged or incom-
plete equipment, or with equipment
that has been converted without the
approval of the manufacturer. Before
initial operation, have a specialist
check that the required electrical pro-
tection measures are in place.
• Monitor the equipment during opera-
tion (particularly in residential spaces,
in order to detect automatic switching
off or dry running of the pumps in time.
Regularly check the function of the oat
switch (see chapter “initial operation“).
Non-observance will invalidate all
guarantee and liability claims.
• Please note that the pump is not suit-
able for continuous operation (e.g. for
watercourses in garden ponds). Check
the equipment regularly for correct
functioning.
• Note that the lubricants used in the
equipment may cause damage or con-
tamination if they escape. Do not use
the pump in garden ponds with sh
stocks or valuable plants.
• Do not carry or x the equipment by
the cable or pressure line.
• Protect the equipment from frost and
from running dry.
• Use only original accessories and do
not carry out conversion work on the
equipment.
• Please read the notes in the operating
instructions on the topic of “mainte-
nance and cleaning”. Any measures
above and beyond these, particularly
opening the equipment, are to be car-
ried out by an electrician. In the case
of repairs, always contact our service
centre.
Electrical safety:
Caution: to avoid accidents and
injuries from electric shocks:
• The equipment is not to be operated if
there are people in the water. There is
a risk of electric shock.
• After erection, the mains plug must be
freely accessible when the equipment

8
GB
• Disconnect the mains plug from the
socket before all work on the equip-
ment, in case of leaks in the water sys-
tem, during work breaks, and when not
in use.
• The cross-section of mains connection
lines must be no smaller than rub-
ber hose lines with the designation
H07RN8-F. The line must be 10 m long.
The exible lead cross-section of the
extension cord must at least 2.5mm2.
Start-up
Assembly
To screw-on the adapter:
1. Screw the angle adapter (11)
and the adapter with the hose
connection (9) onto the pump
outlet (5).
  Installingtheoatswitch
2. Position the oat switch cable (7)
in the oat switch grid (8).
Connection of the pressure
line
The installation of the submersible water
pump is implemented either
- with xed pipe or
- with exible hose line
• If using a ½” hose, attach the
hose over the pump’s hose con-
nection (9) and fasten it with a
hose clamp if necessary.
• To use a ¾”, 1“ or 1½” hose, cut
off the connection above and at-
tach the hose over the correct con-
nection (xing with a hose clamp).
• To use a tap adaptor (IG1½“)
to connect external hose connec-
is in operation.
• Before operating your new pump, have
a specialist check:
- The earthing, the protective multiple
earthing; the residual current circuit
breaking must be compliant with
the safety regulations of the energy
supply company and function with-
out fault,
- The protection of the electrical plug
connections from the wet.
• If there is a risk of ooding, x the
plug connections in an area that is safe
from ooding.
• Ensure that the mains voltage matches
the specications on the rating plate.
• The electrical installation shall be ac-
cording to national wiring rules.
• Connect the equipment only to a sock-
et with a residual current protection
device (residual current circuit breaker)
with a rated current of not more than
30 mA; minimum fuse 6 amperes.
• Before each use, check the equipment,
cable and plug for damage. Defec-
tive cables are not to be repaired, but
rather replaced by new ones. Have
damage on your equipment repaired
by an authorised specialist.
• If the power cable for this equipment is
damaged, it must be replaced by the
manufacturer, a customer service agent
of the same or a similarly qualied per-
son in order to prevent hazards.
• Do not pull the plug from the socket by
the cable. Protect the cable from heat,
oil and sharp edges.
• Do not carry or x the equipment by
the cable.
• Use only extension cables that are pro-
tected from spray water and designed
for outdoor use. Always fully unroll a
cable drum before use. Check the ca-
ble for damage.

9
GB
tion systems, cut off the three top
connections directly above the
G1½“ tube thread.
The measurement of the maximum
performance data takes place
under optimal conditions, such as
a straight, direct exit. The angle
adapter ( 11) and the backow
stopper ( 10) may reduce output.
To increase pump output, the backow
stopper (10) may be taken out of the angle
adapter (11) (see “replacing backow
stopper”). This is particularly recom-
mended for hose connections smaller than
1“. Please bear in mind that the water may
then ow back during pumping, or in the
event of a power cut.
To erect/suspend
The pump can be erected or sus-
pended in the water.
The cord ( 12) contained in the
delivery contents may be used to
suspend and/or extract the pump.
The pump shaft should have the dimen-
sions 40 x 40 x 50cm at least, so that the
oat switch can move freely.
Fix the nylon rope (12) onto the car-
rying handle (1).
Ensure that the equipment is
not hung up or held by the
mains cable. There is a risk
of electric shock from dam-
aged mains cables.
Note that, over time, dirt and sand
may collect on the bottom of the
shaft, which could damage the
pump.
We recommend placing the pump
on a brick or a grid.
If the water level is too low, the silt in
the shaft can quickly dry out and im-
pede the pump when warming up.
Controls before operational
start-up
• Check that the oat switch is
working (see chapter: “Opera-
tion“).
• Check that the pump is resting
on the pit base
• Check that the pressure line has
been attached properly
• Check the proper status of the
electrical plug socket and make
sure that the plug socket is suf-
ciently fused (at least 6 A). In-
sert the pump plug into the plug
socket and the pump is ready for
operation.
• Make sure that moisture or water
never come in contact with the
mains connection.There is a risk
of electrocution.
Operation
Mains connection
The submersible water pump acquired by
you is already provided with an grounded
plug. The equipment is designed for con-
nection to an earthed wall socket with a
residual current operated device (RCD
switch) at 230 V ~ 50Hz.
Only start to operate the device
after all the above conditions have
been observed.

10
GB
Switching on and off
1. Insert the plug in the socket. The pump
starts working immediately.
2. To switch off, withdraw the plug from
the socket. The pump stops.
If the water level is too low, the
oat switch will automatically
switch off the pump.
Working
Supervise the appliance while it is
in operation in order to be immedi-
ately aware if the automatic cut-out
operates or the pump runs dry, to
limit any damage to a minimum.
In automatic mode, the oat switch auto-
matically switches the pump on or off.
Adjustingtheoatswitch:
The on/off switch point on the oat switch
(6) can be adjusted by changing the
position of the oat switch in the oat
switch grid ( 8).
In the case of stationary installation,
check regularly (no less then once
every three months) that the oat
switch ( 6) is working.
  Checktheoatswitch( 6):
- It must be positioned so that it
can lift and lower freely. The
switching point heights “On”
and “Off” must be easy to
reach.
Check this by placing the pump
into a vessel lled with water
and lift the oat switch (6) care-
fully by hand and then lower it
again. In this case, you can see
whether the pump switches on
and off.
- Ensure that the distance between
the oat switch and the oat switch
grid ( 8) is not too small.
- During the adjustment of the oat
switch (6), ensure that the oat
switch does not contact the oor
before the pump switches off.
The pump will run dry if too long a
oat switch cable ( 7) is chosen.
Maintenance and
Cleaning
Clean and maintain your equipment regu-
larly. This will guarantee its performance
and long durability.
Ask our service centre to car-
ry out any work that is not
described in these instruc-
tions. Use only original parts.
There is a risk of injury!
Pull out the power plug before eve-
ry maintenance operation. There is
a risk of electrocution or of injury
from moving parts.
General cleaning instructions
• In case of transport for utilization in
different locations, the pump must be
cleaned with clear water after every use.
• In case of stationary installation, the
function of the oat switch (6) is
to be checked regularly (at the latest
every three months).
• With a water jet, remove uff and
brous particles which are possibly
present in the pump casing ( 3).

11
GB
• Clean precipitation from the oat
switch ( 6) with clear water.
• Regularly remove sludge from the pit
base (at the latest every 3 months) and
also clean the shaft walls
To replace the backow stop
Replace a defective backow stop (see
“Replacement parts/Accessories”).
1. Unscrew the adapter with the hose
connection (9) on the angle adapt-
er (11) and remove the backow
stop (10a) and seal (10b).
2. Insert the seal (10b) into the
back ow stop (10a).
3. Set the backow stop (10) be-
tween the angle adapter (11)
and the adapter with the hose
connection (9) in such a man-
ner that the stop is opened in
the owing direction and closed
against the owing direction.
To clean the paddle wheel
In the case of too severe precipitation in
the pump casing (3), the lower part of the
pumps must be disassembled as follows:
1. Loosen the 3 screws (4a) on the
underside of the base (4) and
take off the base.
2. Clean the paddle wheel with
clear water.
  Caution!Donotplaceorsupport
thepumponthepaddlewheel!
3. Insert the sealing ring (13) into
the base (4).
4. Position the base (4) on the
pump casing (3) such that the
notch (14) on the base (4) is at
the level of the pump output (5).
Any measures above and beyond these, par-
ticularly opening the equipment, are to be
carried out by an electrician. In the case of
repairs, always contact our service centre.
Storage
• Clean the pump before storage.
• Store the appliance in a dry, frost-free
place, and where children cannot gain
access to it.
• When the pump is not to be used for
a longer period, it must be thoroughly
cleaned after its last use, and before it
is next used. Otherwise there may be
problems in starting the pump, caused
by deposits and residues.
Waste Disposal
and Environmental
Protection
Be environmentally friendly. Return the tool,
accessories and packaging to a recycling
centre when you have nished with them.
Electric appliances should not be dis-
posed of in the domestic garbage.
Hand the tool in at a recycling centre. The
plastics and metal parts can be separated
and recycled. Ask your Service Center
about this. Defective units returned to us
will be disposed of for free.

12
GB
Replacement parts/Accessories
Spare parts and accessories can be obtained at
www.grizzly-service.eu
If you do not have internet access, please contact the Service Centre via telephone
(see “Service-Center” page 15). Please have the order number mentioned below ready.
Item Item Description Order
Instruction Exploded  number
manual drawing
4 21 Pump base 91101218
4a 36 Screw set for pump base 91101237
9/10 46/47/48 Adapter with hose connection,
with backow stop 91101246
11 44/45 Angle adapter 91101245
13 20 Sealing ring 91101235
The backow stop is subject to wear; its replacement is not covered by guarantee.

13
GB
Faults - Causes - Remedies
Faults Causes Remedies
Pump does not start - Mains voltage is not applied - Float switch (6) does not
switch
- Check mains voltage
- Bring oat switch into higher
position
Pumps has no dis-
charge
- Base ( 4) inlet grating
blocked
- Reduces pump performance,
through severely contami-
nated water and additions in
the water which produce a
grinding effect
- Backow stop (10) is
incorrectly tted or faulty
- Use a water jet to clean the
base inlet grating
- Clean pumps and replace
sealing ring ( 13) as nec-
essary
- Check the backow stop’s
connection. Change it if
necessary (see “Maintenance
and Cleaning”)
Pump does not switch
off - Float switch cannot drop - Set up pumps correctly on the pit base
Flow rate insufcient
- Base ( 4) inlet grating
blocked
- Reduces pump performance,
through severely contami-
nated water and additions in
the water which produce a
grinding effect
- Backow stop (10) is
incorrectly tted or faulty
- Backow stop (10) re-
duces pump performance
- Use a water jet to clean the
base inlet grating
- Clean pumps and replace
sealing ring ( 13) as nec-
essary
- Check the backow stop’s
connection. Change it if
necessary (see “Maintenance
and Cleaning”)
- Remove the backow stop
from the angle adapter (
11) (see “Start-up”)
Pump switches off
after a short period
- Motor contactor disconnects
the pumps because of water
pollution that is too severe.
- Water temperature too high,
motor contactor breaks
- Pull out power plug and
clean the pump as well as
shaft
- Note maximum water tem-
perature of 35°C!

14
GB
Guarantee
Dear Customer,
This equipment is provided with a 3-year
guarantee from the date of purchase.
In case of defects, you have statutory rights
against the seller of the product. These
statutory rights are not restricted by our
guarantee presented below.
Terms of Guarantee
The term of the guarantee begins on the
date of purchase. Please retain the original
receipt. This document is required as proof
of purchase.
If a material or manufacturing defect
occurs within three years of the date of
purchase of this product, we will repair or
replace – at our choice – the product for
you free of charge. This guarantee requires
the defective equipment and proof of pur-
chase to be presented within the three-year
period with a brief written description of
what constitutes the defect and when it oc-
curred.
If the defect is covered by our guarantee,
you will receive either the repaired product
or a new product. No new guarantee pe-
riod begins on repair or replacement of the
product.
Guarantee Period and Statutory
Claims for Defects
The guarantee period is not extended by
the guarantee service. This also applies for
replaced or repaired parts. Any damages
and defects already present at the time of
purchase must be reported immediately af-
ter unpacking. Repairs arising after expiry
of the guarantee period are chargeable.
Guarantee Cover
The equipment has been carefully pro-
duced in accordance with strict quality
guidelines and conscientiously checked
prior to delivery.
The guarantee applies for all material and
manufacturing defects. This guarantee
does not extend to cover product parts that
are subject to normal wear and may there-
fore be considered as wearing parts (e.g.
backow stop, sealing ring) or to cover
damage to breakable parts (e.g. switches,
batteries, or parts made of glass).
This guarantee shall be invalid if the prod-
uct has been damaged, used incorrectly or
not maintained. Precise adherence to all of
the instructions specied in the operating
manual is required for proper use of the
product. Intended uses and actions against
which the operating manual advises or
warns must be categorically avoided.
The product is designed only for private
and not commercial use. The guarantee
will be invalidated in case of misuse or
improper handling, use of force, or inter-
ventions not undertaken by our authorised
service branch.
In the case of pumping water contain-
ing sand or aggressive liquids or other
incorrect, non-design-appropriate use, as
well as in case of non-observance of the
operating manual, application of force in
use or inappropriate or insufcient main-
tenance, no guarantee claim exists, since
seals, impeller wheel, motor or other parts
are damaged by this. Also, sewage water
pumps are not suitable for the pumping of
abrasive materials (sand, stone).
Note: submersible pumps are drainage
pumps. This kind of pump is constructed
with the purpose of transporting or remov-
ing a certain volume of water – depending
on its output category – as quickly as pos-
sible. Submersible pumps are not intended
as irrigation (for example, in garden ir-

15
GB
rigation systems) or as constant water-ow
pumps (such as in articial streams or or-
namental fountains). Inappropriate use will
invalidate the warranty.
Periodically check that the oat switch is
operational. Warranty and liability claims
will be void in case on non-compliance or
if the pump runs dry.
In particular, the guarantee is likewise void
in the case of employment of the sewage
water pumps without base plate or (this
applies for all pumps) in case of damages
which are caused by supporting on or sus-
pending from the mains cable. The pumps
must not be run dry or exposed to frost.
Processing in Case of Guarantee
To ensure quick handling of you issue,
please follow the following directions:
• Please have the receipt and identica-
tion number (IAN 96809) ready as
proof of purchase for all enquiries.
• Please nd the item number on the rat-
ing plate.
• Should functional errors or other de-
fects occur, please initially contact the
service department specied below by
telephone or by e-mail. You will then
receive further information on the pro-
cessing of your complaint.
• After consultation with our customer
service, a product recorded as defec-
tive can be sent postage paid to the
service address communicated to you,
with the proof of purchase (receipt)
and specication of what constitutes
the defect and when it occurred. In or-
der to avoid acceptance problems and
additional costs, please be sure to use
only the address communicated to you.
Ensure that the consignment is not sent
carriage forward or by bulky goods,
express or other special freight. Please
send the equipment inc. all accessories
supplied at the time of purchase and
ensure adequate, safe transport pack-
aging.
Repair Service
For a charge, repairsnotcoveredbythe
guarantee can be carried out by our ser-
vice branch, which will be happy to issue
a cost estimate for you.
We can handle only equipment that has
been sent with adequate packaging and
postage.
Attention: Please send your equipment to
our service branch in clean condition and
with an indication of the defect.
Equipment sent carriage forward or by
bulky goods, express or other special
freight will not be accepted.
We will dispose of your defective devices
free of charge when you send them to us.
Service-Center
Service Great Britain
Tel.: [phone]
(£ 0.10/Min.)
E-Mail: [email protected]
IAN 96809
Importer
Please note that the following address is
not a service address. Please initially con-
tact the service centre specied above.
Grizzly Gartengeräte
GmbH & CO KG
Am Gewerbepark 2
64823 Groß-Umstadt
Germany
www.grizzly-service.eu

16
PL
Wstęp
Gratulujemy zakupu nowego urządzenia.
Zdecydowali się Państwo na zakup warto-
ściowego produktu.
Niniejsze urządzenie sprawdzono w trakcie
produkcji pod kątem jakości, a także doko-
nano jego kontroli ostatecznej. W ten spo-
sób zapewniona jest jego sprawność. Nie
da się wykluczyć tego, że w pojedynczych
przypadkach w urządzeniu lub przy nim
wzgl. w wężach mogą się znaleźć pozosta-
łości wody lub smaru. Nie jest to brakiem
ani uszkodzeniem, czy powodem do troski
o urządzenie.
Instrukcja obsługi jest częścią skła-
dową produktu. Zawiera ona ważne
wskazówki dotyczące bezpieczeń-
stwa, eksploatacji i utylizacji. Przed
rozpoczęciem użytkowania produk-
tu należy się zapoznać ze wszystki-
mi wskazówkami dotyczącymi obsłu-
gi i bezpieczeństwa. Produkt należy
użytkować tylko zgodnie z opisem i
podanym przeznaczeniem.
Instrukcję należy przechowywać sta-
rannie, a w przypadku przekazania
produktu osobom trzecim należy
dostarczyć nabywcy kompletną do-
kumentację.
Przeznaczenie
Pompa zanurzeniowa do pompowania
czystej wody jest przeznaczona do pompo-
wania wody o temperaturze max. 35°C.
Można ją stosować np. w gospodarstwie
domowym, w ogrodnictwie, w rolnictwie i
branży sanitarnej. Nadaje się ona np. do
opróżniania basenów i zbiorników albo
do wypompowywania wody z zalanych
piwnic.
To urządzenie nie jest przeznaczone do
Spis tresci
Wstęp........................................16
Przeznaczenie............................16
Opis ogólny ...............................17
Zawartość opakowania ......................17
Opis działania ..................................17
Przegląd ...........................................17
Dane techniczne.........................17
Dane wydajnościowe .........................18
Zasadybezpieczeństwa.............18
Symbole graczne na urządzeniu........18
Symbole w instrukcji obsługi................18
Ogólne zasady bezpieczeństwa..........18
Uruchamianie ............................20
Instrukcja montażu .............................20
Przyłączanie przewodu ciśnieniowego...20
Ustawianie, zawieszanie ....................21
Kontrole przed uruchomieniem.............21
Obsługa.....................................22
Przyłącze sieciowe.............................22
Włączanie i wyłączanie.....................22
Tryb..................................................22
Konserwacja i oczyszczanie .......23
Ogólne prace z zakresu oczyszczania...23
Wymiana elementu przeciwzwrotnego ..23
Oczyszczanie wirnika łopatkowego.....23
Przechowywanie .......................24
Usuwanie i ochrona
środowiska................................24
Częścizamienne/Akcesoria........25
Odszukiwaniebłędów...............26
Gwarancja.................................27
Serwis naprawczy .....................28
Service-Center............................28
Importer ....................................28
Tłumaczenieoryginalnej
deklaracjizgodnościWE ............91
Rysuneksamorozwijający..........95

17
PL
Przegląd
1 Uchwyt
2 Kabel sieciowy
3 Obudowa pompy
4 Stopa
5 Wyjście pompy
6 Włącznik-wyłącznik pływakowy
7 Kabel przełącznika pływakowe-
go
8 Zatrzask wyłącznika pływakowe-
go
9 Adapter ze złączem węża
10 Element przeciwzwrotny (10a) ze
uszczelka (10b) (niewidoczny)
11 Adapter kątowy
12 Linka nylonowa 8 m
4a 3 śruby, stopa
13 Uszczelka
14 Wycięcie w stopie
Dane techniczne
Pompazanurzeniowado
pompowaniaczystejwody ..........FTP 400 C2
Napięcie znamionowe
wejścia............................230 V~,50 Hz
Pobór mocy................................ 400 W
Maksymalna wydajność
pompowania (Qmax)................ 10000 l/h
Maksymalna wysokość pompowania
(Hmax) ........................................... 7 m
Maksymalna głębokość zanurzenia.... 7 m
Max. temperatura wody (Tmax) ...... 35 °C
Przyłącze węża .............½“, ¾“, 1“, 1 ½“
(13mm,19mm, 25mm, 38mm)
Przyłącze kranowego z gwintem
wewnętrznym............... G1 ½“ (44,9mm)
Maksymalny rozmiar ziarna........Ø 5 mm
Długość kabla sieciowego............... 10 m
Ciężar (z wyposażenie dodatkowe).. 4,0 kg
Typ zabezpieczenia .............................. l
Rodzaj ochrony ...............................IPX8
zastosowania komercyjnego. W przypad-
ku użytkowania komercyjnego wygasają
prawa z tytułu gwarancji.
Osoba obsługująca urządzenie lub jego
użytkownik odpowiada za wszelkie wy-
padki lub szkody poniesione przez innych
ludzi albo uszkodzenia ich własności.
Producent nie odpowiada za szkody wy-
wołane niezgodnym z przeznaczeniem
użytkowaniem lub nieprawidłową obsługą
urządzenia.
Opis ogólny
Rysunki znajdziesz na przedniej
odchylanej stronie.
Zawartość opakowania
Rozpakuj urządzenie i sprawdź, czy jest
ono kompletne. Prawidłowo posegreguj i
usuń materiały opakowania.
- Pompa zanurzeniowa do pompowania
czystej wody
- Adaptery kątowe + Adapter ze złą-
czem węża
- Linka nylonowa 8 m
- Instrukcja obsługi
Opis działania
Pompa jest wyposażona we włącznik-wy-
łącznik pływakowy, który automatycznie
włącza wzgl. wyłącza pompę zależnie od
poziomu lustra wody.
W przypadku przeciążenia pompa jest
wyłączana przez wbudowany wyłącznik
termiczny. Po ostygnięciu silnik podejmuje
pracę samoczynnie.
Poza tym pompa posiada element prze-
ciwzwrotny, który zapobiega powracaniu
wody np. przy braku zasilania prądem
elektrycznym.

18
PL
Zmiany techniczne i optyczne mogą być
dokonywane bez zapowiedzi w trakcie
udosko
nalania produktu. W związku z
tym wszelkie podane w niniejszej instrukcji
obsługi wymiary, wskazówki i dane nie po-
siadają gwarancji bezwzględnej prawid-ło-
wości. W związku z powyższym wyklucza
się wszelkie roszczenia prawne zgłaszana
na podstawie danych instrukcji obsługi.
Dane wydajnościowe
Pomiaru maksymalnych parametrów doko-
nuje się w warunkach optymalnych, jak pro-
ste, bezpośrednie wyjście. Adapter kątowy
może zredukować wydajność pompy.
m
Zasady bezpieczeństwa
Urządzenie to mogą obsługiwać
dzieci od 8 roku życia, a także osoby
o zmniejszonych zdolnościach zycz-
nych, zmysłowych czy umysłowych,
czy też osoby dysponujące niedo-
statecznym doświadczeniem oraz
wiedzą, pod warunkiem, że praca
odbywa się pod nadzorem albo po
instruktażu w zakresie bezpiecznej
eksploatacji urządzenia i ze zrozumie-
niem istniejących zagrożeń. Dzieciom
nie wolno bawić się urządzeniem.
Dzieciom nie wolno bez nadzoru wy-
konywać czyszczenia i konserwacji.
Symbole graczne na
urządzeniu
Uwaga! Nie stosować do wody o
dużej zawartości piasku!
Przeczytaj należącą do urządzenia
instrukcję obsługi i przestrzegaj za-
wartych w niej wskazówek!
Uwaga! W razie uszkodzenia
albo przecięcia kabla sieciowego
natychmiast wyjmij wtyczkę kabla z
gniazdka sieci elektrycznej.
7 m
Maksymalna głębokość zanurzenia
Urządzeń elektrycznych nie należy wy-
rzucać razem z odpadami domowymi.
Symbole w instrukcji obsługi
 Symbolniebezpieczeństwaz
informacjami na temat ochro-
ny osób i zapobiegania szko-
dom materialnym.
Znak nakazu (w miejscu wykrzyknika
objaśnienie nakazu) z informacjami
na temat zapobiegania szkodom.
Znak informacyjny ze wskazówka-
mi ułatwiającymi posługiwanie się
urządzeniem.
Ogólne zasady
bezpieczeństwa
Ten rozdział zawiera podstawowe prze-
pisy bezpieczeństwa dotyczące pracy z
urządzeniem.

19
PL
Pracazurządzeniem:
Ostrożnie: W ten sposób unikniesz
wypadków i zranień:
• Osoby, które nie znają instrukcji obsłu-
gi, nie mogą używać urządzenia. Prze-
pisy lokalne mogą określać minimalny
wiek osoby obsługującej urządzenie.
• Dla ochrony przed porażeniem prądem
elektrycznym należy nosić mocne obu-
wie.
• Zastosuj odpowiednie środki w celu
uniemożliwienia dzieciom dostępu do
pracującego urządzenia. Istnieje nie-
bezpieczeństwo doznania obrażeń.
• Nie używaj urządzenia w pobliżu
palnych cieczy lub gazów. Nieprze-
strzeganie tej wskazówki pociąga za
sobą niebezpieczeństwo pożaru lub
wybuchu.
• Pompowanie substancji agresywnych
chemicznie (powodujących ścieranie),
żrących, palnych (np. paliwa silnikowe)
lub wybuchowych, słonej wody, środ-
ków czyszczących i środków spożyw-
czych jest niedozwolone. Temperatura
pompowanej cieczy nie może przekra-
czać 35°C.
• Przechowuj urządzenie w suchym,
zamkniętym i niedostępnym dla dzieci
miejscu.
Ostrożnie! W ten sposób unikniesz
uszkodzeń urządzenia i wynikają-
cych stąd szkód osobowych:
• Nie pracuj uszkodzonym, niekomplet-
nym lub przebudowanym bez zgody
producenta urządzeniem. Przed uru-
chomieniem urządzenia zleć wykwali-
kowanemu specjaliście sprawdzenie,
czy zostały zastosowane wymagane
zabezpieczenia elektryczne.
• Nadzoruj urządzenie podczas pracy
(przede wszystkim w pomieszczeniach
mieszkalnych), aby dostatecznie wcze-
śnie rozpoznać automatyczne wyłą-
czenie pompy albo pracę „na sucho”.
Regularnie sprawdzaj działanie prze-
łącznika pływakowego (zob. rozdział
„Konserwacja i oczyszczanie”). Nie-
przestrzeganie powyższych wskazó-
wek pociąga za sobą utratę gwarancji
i rękojmi.
• Uwaga – pompa nie jest przystosowa-
na do ciągłej pracy (np. do napędza-
nie cieków wodnych w sadzawkach
ogrodowych). Regularnie sprawdzaj,
czy urządzenie prawidłowo pracuje.
• Uwaga – pompa zawiera środki smar-
ne, które w określonych okolicznościach
mogą wyciec z pompy i spowodować
uszkodzenia oraz zanieczyszczenia.
Nie używaj pompy w sadzawkach
ogrodowych, w których żyją ryby i/lub
cenne rośliny.
• Nie noś i nie mocuj urządzenia za ka-
bel ani przewód ciśnieniowy.
• Chroń urządzenie przed mrozem i pra-
cą bez wody („na sucho”).
• Używaj tylko oryginalnych akcesoriów i
nie przebudowuj urządzenia.
• Przeczytaj wskazówki na temat „Kon-
serwacji i oczyszczania” urządzenia
w instrukcji obsługi. Wszystkie wykra-
czające poza ten zakres czynności, a
szczególnie otwieranie urządzenia, mu-
szą być wykonywane przez wykwali-
kowanego elektryka. Jeżeli urządzenie
wymaga naprawy, zwracaj się zawsze
do naszego Centrum Serwisowego.
Bezpieczeństwoelektryczne:
Ostrożnie: W ten sposób unikniesz
wypadków i zranień wskutek pora-
żenia prądem:

20
PL
rącem, olejem i ostrymi krawędziami.
• Nie noś ani nie mocuj urządzenia za
kabel.
• Używaj tylko przedłużaczy zabezpie-
czonych przed bryzgami wody i prze-
znaczonych do stosowania na dworze.
Przed użyciem zawsze odwijaj kabel z
bębna kablowego. Zawsze sprawdzaj,
czy kabel nie jest uszkodzony.
• Przed rozpoczęciem jakichkolwiek
prac przy urządzeniu, w przypadku
wystąpienia nieszczelności w układzie
wodnym, na czas przerw w pracy, a
także gdy urządzenie nie jest używane,
należy wyciągnąć wtyczkę z kontaktu.
• Przekrój przewodów sieciowych nie
może być mniejszy od węży gumowych
z oznaczeniem H07RN8-F. Długość
przewodu musi wynosić 10 m.
Przekrój lica kabla przedłużającego
musi wynosić co najmniej 2,5 mm2.
Uruchamianie
Instrukcja montażu
Przykręcanieadaptera
1. Wkręć adapter kątowy (11) i
adapter ze złączką węża (9) na
wyjście pompy (5).
 Montażwyłącznikapływa-
kowego
2. Umieścić kabel wyłącznika pływa-
kowego (7) w zatrzasku wyłączni-
ka (8).
Przyłączanie przewodu
ciśnieniowego
Pompę zanurzeniową można zainstalować
- ze sztywnym przewodem rurowym albo
- z elastycznym przewodem wężowym
• Nie wolno używać urządzenia, gdy
w wodzie przebywają osoby. Istnieje
niebezpieczeństwo porażenia prądem
elektrycznym.
• Urządzenie musi być ustawione tak, by
podczas pracy był w każdej chwili za-
pewniony dostęp do wtyczki sieciowej.
• Przed uruchomieniem nowej pompy
zleć wykwalikowanemu specjaliście
sprawdzenie:
- czy uziemienie, przewód zerowy i
bezpiecznik uszkodzeniowy spełniają
przepisy dostawcy energii elektrycz-
nej i bezbłędnie działają,
- czy złącza elektryczne są zabezpie-
czone przed wodą i wilgocią.
• W razie zagrożenia zalaniem elek-
tryczne złącza wtykowe należy umie-
ścić w miejscu zabezpieczonym przed
zalaniem.
• Uważaj, by napięcie sieciowe było
zgodne z danymi znajdującymi się na
tabliczce znamionowej.
• Podłączaj urządzenie tylko do gniaz-
dek wyposażonych w element ochronny
zabezpieczający przez prądem uszko-
dzeniowym (bezpiecznik Fi) o wartości
nie większej od 30 mA; bezpiecznik co
najmniej 6 amperów.
• Przed każdym użyciem skontroluj urzą-
dzenie, kabel i wtyczkę pod kątem
uszkodzeń. Uszkodzonych kabli nie
wolno naprawiać, lecz należy je wy-
mieniać na nowe. Naprawę uszkodzeń
urządzenia należy zlecać autoryzowa-
nemu specjaliście.
• Jeżeli kabel zasilający tego urządzenia
jest uszkodzony, musi on zostać wymie-
niony przez producenta lub jego serwis
albo osobę posiadającą podobne
kwalikacje - tylko w ten sposób można
zapewnić bezpieczeństwo urządzenia.
• Nie wyciągaj wtyczki z gniazdka, cią-
gnąc za kabel. Chroń kabel przed go-
