FLORABEST Set FGPA 1000 A1 User manual

FGP$ 1000 A1 (LB)
Garden Pump
Artikel-Nr.: 4180305
Ident-Nr.: 1101

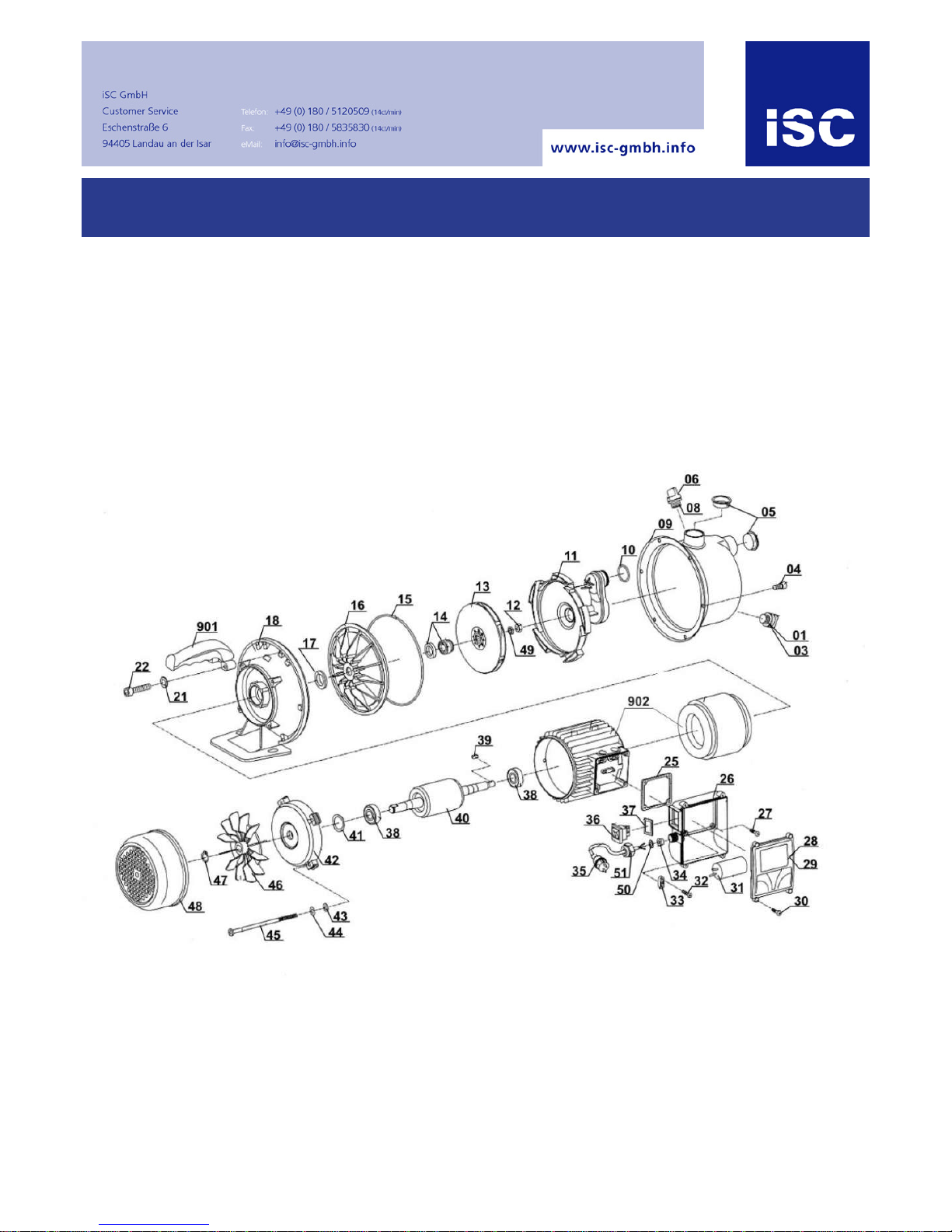

Komponenten / Ersatzteile
Position Artikel-Nr. Beschreibung
1 417118001001 Drain plug
3 417118001003 O-ring
5 417118001005 dust cover
6 417118001006 Valve Cover
9 417118001009 pump head
10 417118001010 O-ring
11 417118001011 outlet cover/venturi tube mit Venturidüse
12 417118001012 nut M8
13 417118001013 impeller
14 417118001014 Mechanical Seal
15 417118001015 O-ring
16 417118001016 Bracket Cover
17 417118001017 Water proof ring
18 417118001018 Bracket
21 417118001021 washer
22 417118001022 screw M6 x 30
25 417118001025 sealing washer für Anschlusskasten
26 417118001026 connection wire box
27 417118001027 screw
28 417118001028 connection wire box cover
29 417118001029 O-ring
30 417118001030 tapping screw 3,9 x 16
31 417118001031 capacitance 20æF
36 417118001036 switch
38 417118001038 bearing 6202 Z
42 417118001042 rear cover
46 417118001046 fan
47 417118001047 circlip
48 417118001048 fan cover
49 417118001049 adjusted washer
800 417118001800 screw für Lüfterabdeckung / M4 x 6
801 417118001801 washer
802 417118001802 plastic ring for diffusor für Diffusor
901 417118001901 handlle assy.

IAN 78961
K O
Garden Pump Set
Operation and Safety Notes
Original operating instructions
K O
Garden Pump Set FGPA 1000 A1
F A C
Gartenpumpen-Set
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
Anleitung_4180305.indb 1Anleitung_4180305.indb 1 18.09.12 10:3418.09.12 10:34

- 2 -
K O
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.
F A C
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit
allen Funktionen des Gerätes vertraut.
GB/IE Operation and Safety Notes Page 5
DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 14
Anleitung_4180305.indb 2Anleitung_4180305.indb 2 18.09.12 10:3418.09.12 10:34

- 3 -
1
2
42 1
3
9
6 8
5
7
3
13 11
12
3
10
Anleitung_4180305.indb 3Anleitung_4180305.indb 3 18.09.12 10:3418.09.12 10:34

- 4 -
Anleitung_4180305.indb 4Anleitung_4180305.indb 4 18.09.12 10:3518.09.12 10:35

GB/IE
- 5 -
Table of contents
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
1. Introduction.................................................................................................................................................. 6
2. Safety regulations ....................................................................................................................................... 6
3. Layout and items supplied.......................................................................................................................... 7
4. Intended use................................................................................................................................................ 7
5. Technical data............................................................................................................................................. 8
6. Operating instructions................................................................................................................................. 8
7. Fitting the carry handle............................................................................................................................... 8
8. Fitting the suction hose................................................................................................................................ 8
9. Mains connection ....................................................................................................................................... 8
10. Fitting a suction pipe................................................................................................................................... 8
11. Fitting a pressure pipe................................................................................................................................. 9
12. Starting up ................................................................................................................................................... 9
13. Cleaning and maintenance........................................................................................................................ 9
14. Replacing the mains cable......................................................................................................................... 9
15. Storage ......................................................................................................................................................10
16. Ordering spare parts................................................................................................................................10
17. Disposal and recycling.............................................................................................................................10
18. Troubleshooting guide................................................................................................................................11
19. Declaration of conformity......................................................................................................................... 12
20. Warranty certificate.................................................................................................................................. 13
Anleitung_4180305.indb 5Anleitung_4180305.indb 5 18.09.12 10:3518.09.12 10:35

GB/IE
- 6 -
1.Introduction
Congratulations on your new purchase.
You have decided in favor of a high-quality pro-
duct. The operating instructions are a part of this
product. They contain information of importance
for your safety, for the use of the product and for
its disposal. Before you use the product, acquaint
yourself with all the information concerning its
operation and safety. Use the product only as
described and only for the listed areas of applica-
tion. If you hand on the product to other people,
give them all the documentation as well.
2.Safety regulations
Caution!
Read all safety regulations and instruc-
tions.
Any errors made in following the safety regu-
lations and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instruc-
tions in a safe place for future use.
Protect yourself and your environment from risks
and accidents by taking the appropriate precauti-
onary measures.
• This equipment is not designed to be used by
people (including children) with limited physi-
cal, sensory or mental capacities or those with
no experience and/or knowledge unless they
are supervised by a person who is responsib-
le for their safety or they have received inst-
ructions from such a person in to how to use
the equipment safely. Children must always be
supervised in order to ensure that they do not
play with the equipment.
• Keep the plastic packaging out of the reach of
babies and children.
Risk of suffocation!
• The operator is responsible for the safety of
other people in the work area.
• Before starting, a test must be carried out by a
specialist to ensure that the required electrical
safety measures are in place.
•  Caution!
In stagnant water bodies, garden ponds,
swimming ponds and their surrounding areas
the pump may only be used with an earth-
leakage circuit breaker with an actuating ra-
ted fault current of up to 30 mA (as stipulated
in VDE 0100 parts 702 and 738).
• The pump is not designed for use in any kind
of swimming pools and paddling pools or in
other bodies of water in which people or ani-
mals may be present during its operation.
• It is prohibited to operate the pump if a per-
son or animal is in the danger zone. Ask your
electrician!
• Always inspect the equipment visually before
using it. Do not use the equipment if safety
devices are damaged or worn. Never disable
any safety devices.
• Use the equipment only for the purposes indi-
cated in these original operating instructions.
• You are responsible for safety in the operating
area.
• If the power cable for this machine is dama-
ged, it must be replaced by the manufacturer
or the manufacturer’s after-sales service or by
similarly trained personnel to avoid danger.
• The voltage of 230 V alternating voltage spe-
cified on the rating plate of the pump must be
the same as the mains voltage.
• Never use the power cable to lift, transport or
secure the pump.
• Ensure that the electrical plug connections are
in areas that are not at risk of flooding and
protect them from moisture.
• Always pull out the power plug before doing
any work on the pump!
• Do not expose the pump to a direct jet of
water.
• The operator is responsible for complying with
local safety and installation regulations (ask
an electrician if you are in any doubt).
• The user is required to take suitable measures
(e.g. installing an alarm system or a reserve
pump, etc.) to prevent damage arising as a
result of flooded rooms in the event of faults
with the pump.
• In the event of a failure of the pump, repair
work may only be carried out by an electrici-
Anleitung_4180305.indb 6Anleitung_4180305.indb 6 18.09.12 10:3518.09.12 10:35

GB/IE
- 7 -
an or by ISC after-sales service personnel.
• Use only original spare parts.
• The pump must never run dry or be used
when the intake line is fully closed. The
manufacturer’s warranty does not cover
damage caused to the pump as a result of
running it dry.
• The pump must not be used to operate swim-
ming pools.
• The pump must not be installed in the drinking
water pipeline.
• The maximum temperature of the fluid must not
exceed +35°C.
• Do not use this equipment to pump inflamma-
ble, gassing or explosive fluids.
• The pumping of aggressive liquids (acid,
alkali, silo seepage, etc.) and liquids with
abrasive (emerizing) substances (sand) must
likewise be avoided.
3.Layout and items supplied

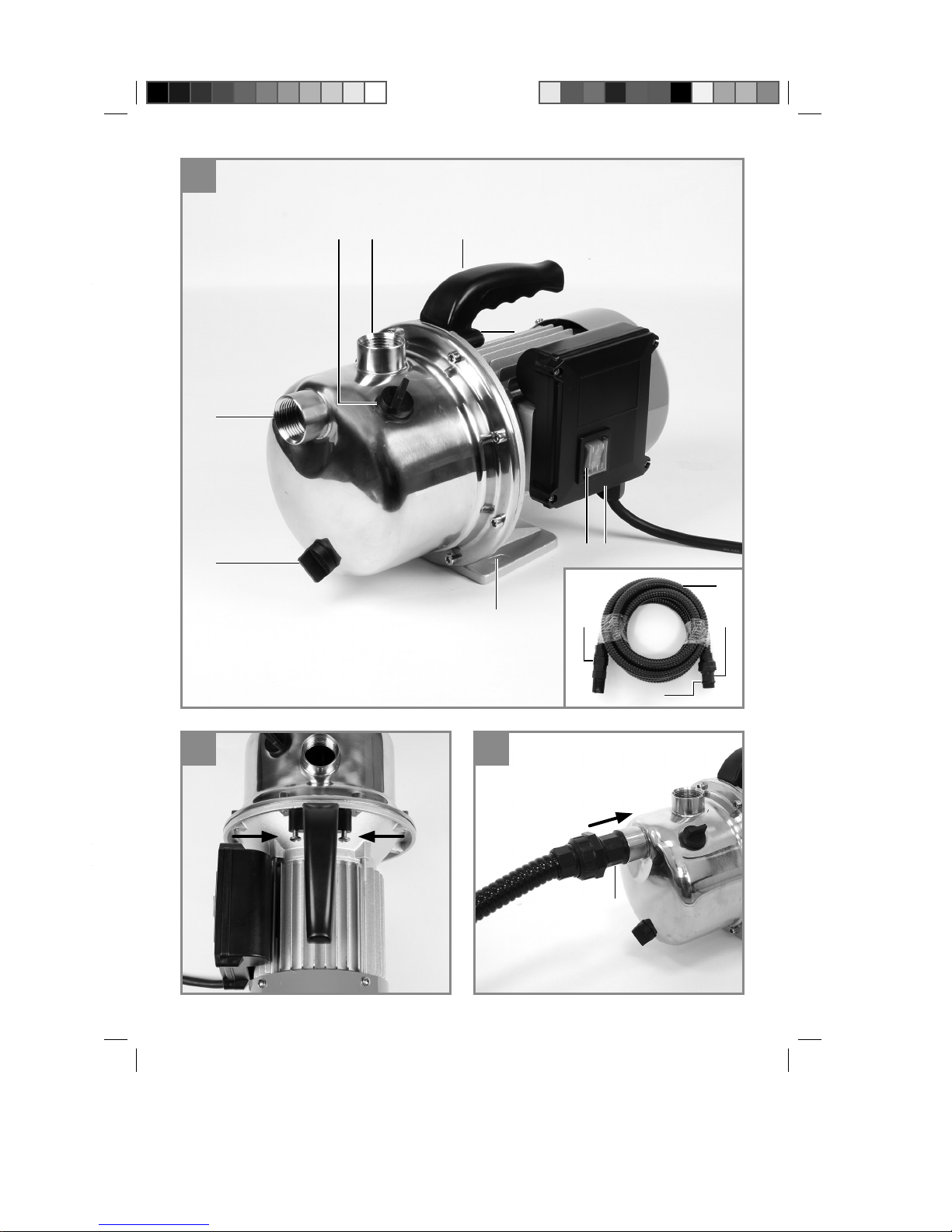

3.1 Layout (Fig. 1)
1. Garden pump
2. On/Off switch
3. Mounting holes
4. Water drain screw
5. Suction connector
6. Water filler screw
7. Pressure connector
8. Carry handle
9. Screw (2x)
10. Suction hose 4m
11. Connection adapter approx. 33.3 mm (R1)
male thread and approx. 42 mm (R1 1/4)
male thread
12. Sealing ring
13. Non-return valve and intake filter
3.2 Items supplied
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
present).
• Check to see if all the items are supplied.
• Inspect the equipment and accessories for
damage in transit.
• If possible, keep the packaging until the end
of the guarantee period.
Important
The equipment and packaging material
are not toys! Do not let children play with
plastic bags, plastic sheets and small
parts! There is a risk of choking and suf-
focating!
• Garden pump
• Carry handle
• Screw (2x)
• Suction hose 4m
• Connection adapter approx. 33.3 mm (R1)
male thread and approx. 42 mm (R1 1/4)
male thread
• Non-return valve and intake filter
• Original operating instructions
4.Intended use
Range of applications
• For irrigating and watering landscaped areas,
vegetable beds and gardens.
• For operating lawn sprinklers.
• With preliminary filter for drawing water from
ponds, streams, rainwater butts, rainwater
cisterns and wells.
Pumping media
For the pumping of clear water (freshwater), rain-
water and mild suds/ service water.
• The maximum temperature of the fluid must not
exceed +35°C.
• Do not use this equipment to pump inflamma-
ble, gassing or explosive fluids.
Anleitung_4180305.indb 7Anleitung_4180305.indb 7 18.09.12 10:3518.09.12 10:35

GB/IE
- 8 -
• The pumping of aggressive liquids (acid,
alkali, silo seepage, etc.) and liquids with
abrasive (emerizing) substances (sand) must
likewise be avoided.
5.Technical data
Mains connection: ...........................230V ~ 50 Hz
Power rating:..............................................1000 W
Max. delivery rate ................................... 4600 l/h
Max. delivery head.........................................45 m
Max. delivery pressure...........4.5 bar (0.45 MPa)
Max. suction height ........................................... 7 m
Pressure and suction connector: ..............................
..................... approx. 33.3 mm (R1 female thread)
Max. water temperature.................................35°C
Sound pressure level LpA .................... 72.03 dB (A)
Uncertainty KpA .......................................... 3 dB (A)
Peak noise level:
Measured........................................... 84.62 dB (A)
Uncertainty KWA.......................................... 3 dB (A)
Guaranteed..............................................86 dB (A)
Protection class.........................................................I
Protection type ..................................................IPX4
Weight ............................................................8.9 kg
6.Operating instructions
As a basic principle, we recommend the use of
a preliminary filter and a suction set with suction
hose, intake cage and non-return valve, in order
to prevent long priming periods and unnecessary
damage to the pump as a result of stones and so-
lid foreign bodies.
7. Fitting the carry handle
Fasten the carry handle with the 2 screws
supplied (see Fig. 2).
8.Fitting the suction hose
Fit the suction hose as illustrated in Fig. 3.
Make sure that the end of the adapter (Fig. 1/
Item 11) with the sealing ring (Fig. 1/Item 12) is
screwed into the equipment.
9.Mains connection
• The mains connection needs a 230 V ~ 50 Hz
shock-proof socket. Minimum 10-amp fuse
required. Please ensure that the power socket
is easily accessible.
• Switch on/off at the built-in switch (see Fig.
1/Item 2).
• The motor is protected from overload or blo-
ckage by a built-in temperature monitor. In
case of overheating the temperature monitor
automatically switches the pump off. After the
equipment has cooled down, the pump will
switch on again automatically.
10.Fitting a suction pipe
• Screw a suction pipe (min. 19 mm (3/4“)
plastic pipe with spiral reinforcement) either
directly or with the aid of a threaded nipple
approx. 33 mm (R1) male thread onto the
intake line connection approx. 33 mm (R1)
female thread of the pump (Fig. 1/Item 5).
• The suction hose should have an intake valve.
If the intake valve cannot be used then a non-
return valve should be installed in the intake
line.
• Position the intake line so that it rises from the
water withdrawal point to the pump. Avoid
positioning the intake line higher than the
pump as this would delay the escape of air
bubbles from the intake line and impede the
priming process.
• Install the intake and discharge lines in such
a way that they do not exert any mechanical
pressure on the pump.
• The intake valve should be low enough in the
water to ensure that the pump will not run dry
if the water level falls.
Anleitung_4180305.indb 8Anleitung_4180305.indb 8 18.09.12 10:3518.09.12 10:35

GB/IE
- 9 -
• A leaking intake line will draw in air and
therefore not draw in any water.
• Take measures to prevent the intake of foreign
bodies (sand, etc.). If necessary install a coar-
se filter.
11. Fitting a pressure pipe
• The discharge line min. 19 mm (3/4“) must
be connected either directly or with the aid
of a threaded nipple approx. 33.3 mm (R1)
female thread to the discharge line connec-
tion approx. 33 mm (R1) female thread of the
pump (Fig. 1/Item 7) .
• You can also use a pressure hose of approx.
13 mm (1/2“) with the relevant couplings. The
pump rate is reduced when using the smaller
discharge line.
• During the priming process, the shut-off
devices present in the discharge line (spray
nozzles, valves, etc.) must be completely
open so that the air in the intake line can es-
cape freely.
12.Starting up
• Place the pump on a firm and level surface.
• Before starting the pump, it must be securely
mounted on the surface using the holes in
the stand (see Fig. 1/Item 3).
• Fit intake line so that it is ready for use.
• Fill pump with water at the filler screw (Fig. 1/
Item 6) up to the full point.
• During the priming process, the shut-off
devices present in the discharge line (spray
nozzles, valves, etc.) must be completely
open so that the air in the intake line can es-
cape freely.
• The initial intake process can take approx. 30
seconds to 5 minutes, depending on the suc-
tion height and volume of air in the intake line.
The pump should be topped up with water if
the priming time is longer.
• If the pump is removed after use, it is essential
that it is filled with water again the next time it
is connected and started.
• Establish electrical connection.
13.Cleaning and maintenance
• The pump is largely maintenance-free. In or-
der to ensure a long service life, however, we
recommend regular checks and product care.
Caution!
The pump must be disconnected from
the power supply by removing the
power plug before carrying out any
maintenance.
• Before lengthy periods of inactivity or winter
storage rinse the pump thoroughly, empty it
completely and store it in a dry place.
• To drain the pump housing, undo the water
drain screw (Fig. 1/Item 4) and tilt the pump
slightly.
• The pump must be completely emptied if there
is a risk of frost.
• After relatively long periods of storage, switch
on and off briefly to check whether the rotor is
turning properly.
• If the pump is clogged, connect the discharge
line to the water line and disconnect the in-
take line. Open the water line. Switch on the
pump several times for approx. two seconds.
This should resolve the majority of clog-rela-
ted problems.
• We recommend lukewarm water to clean the
motor and pump housing.
14.Replacing the mains cable
Caution!
Disconnect the unit from the power sup-
ply! A defective mains cable may only be
replaced by a qualified electrician.
Anleitung_4180305.indb 9Anleitung_4180305.indb 9 18.09.12 10:3518.09.12 10:35

GB/IE
- 10 -
15.Storage
Store the equipment and accessories out of reach
of children in a dark and dry place above free-
zing.
The ideal storage temperature is between 5 and
30 °C. Store the equipment in its original pa-
ckaging.
16.Ordering spare parts
Please provide the following information when
ordering spare parts:
• Model/type of unit
• Article number of unit
• ID number of unit
For current prices and information please visit
www.isc-gmbh.info
17. Disposal and recycling
The equipment is supplied in packaging to prevent
it from being damaged in transit. The raw materi-
als in this packaging can be reused or recycled.
The equipment and its accessories are made
of various types of material, such as metal and
plastic. Defective components must be disposed
of as special waste. Ask your dealer or your local
council.
For EU countries only
Never place any electric power tools in your
household refuse.
To comply with European Directive 2002/96/EC
concerning old electric and electronic equipment
and its implementation in national laws, old elec-
tric power tools have to be separated from other
waste and disposed of in an environment-friendly
fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the
manufacturer, the owner of the electrical equip-
ment must make sure that the equipment is proper-
ly disposed of if he no longer wants to keep the
equipment. The old equipment can be returned to
a suitable collection point that will dispose of the
equipment in accordance with the national recyc-
ling and waste disposal regulations. This does not
apply to any accessories or aids without electrical
components supplied with the old equipment.
Anleitung_4180305.indb 10Anleitung_4180305.indb 10 18.09.12 10:3518.09.12 10:35

GB/IE
- 11 -
18. Troubleshooting guide
Motor not running
Cause Remedy
- Power supply not connected
- Impeller blocked, thermostat has switched off
- Check voltage supply
- Take pump apart and clean it
Pump not priming
Cause Remedy
- Intake valve not in the water
- No water in the pump chamber
- Air in the intake line
- Intake valve leaking
- Intake cage (intake valve) blocked
- Max. intake height exceeded
- Place intake valve in water
- Fill pump housing with water
- Check sealing of intake line
- Clean intake valve
- Clean intake cage
- Check intake height
Insufficient pumping rate
Cause Remedy
- Intake height too high
- Intake cage soiled
- Water level falling rapidly
- Pump performance reduced by foreign bodies
(sand, stones, etc.)
- Check intake height
- Clean intake cage
- Place intake valve lower down
- Clean pump and replace wearing parts
Thermostat switches off the pump
Cause Remedy
- Motor overloaded, excessive friction caused
by foreign bodies
- Dismantle and clean pump, prevent intake of
foreign bodies (filter)
Caution! The pump must not run dry.
Anleitung_4180305.indb 11Anleitung_4180305.indb 11 18.09.12 10:3518.09.12 10:35

GB/IE
- 12 -
19.Declaration of conformity
Wang/Product-ManagementWeichselgartner/General-Manager
Derklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
GB explains the following conformity according to EU directi-
ves and norms for the following product
Fdéclare la conformité suivante selon la directive CE et les
normes concernant l’article
Idichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
NL verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
Edeclara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
Pdeclara a seguinte conformidade, de acordo com a
directiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
Sförklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shoděpodle směrnice EU
a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za
izdelek
SK vydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
Ha cikkekhez az EU-irányvonal és Normák szerint a
következőkonformitást jelenti ki
PL deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно
Директива на ЕС инорми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šįatitikimąEU reikalavimams ir prekės normoms
RO declarăurmătoarea conformitate conform directivei UE şi
normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
Izjava o sukladnosti za ovaj proizvod dostupna je na
internet stranici www.lidl.hr.
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
RS potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
RUS следующим удостоверяется, что следующие продукты
соответствуют директивам инормам ЕС
UKR проголошує про зазначену нижче відповідність виробу
директивам та стандартам ЄС на виріб
MK ја изјавува следната сообрзност согласно
ЕУ-директивата инормите за артикли
TR Ürünü ile ilgili AB direktifleri ve normlarıgereğince aşağıda
açıklanan uygunluğu belirtir
Nerklærer følgende samsvar i henhold til EU-direktivet og
standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Konformitätserklärung
Gartenpumpe FGPA 1000 A1 (Florabest)
87/404/EC_2009/105/EC
2005/32/EC_2009/125/EC
X2006/95/EC
2006/28/EC
X2004/108/EC
2004/22/EC
1999/5/EC
97/23/EC
90/396/EC_2009/142/EC
89/686/EC_96/58/EC
X2011/65/EC
2006/42/EC
Annex IV
Notified Body:
Notified Body No.:
Reg. No.:
X2000/14/EC_2005/88/EC
XAnnex V
Annex VI
Noise measured: LWA = 84,62 dB (A); guaranteed LWA = 86 dB (A)
P = KW; L/Ø = cm
Notified Body:
2006/28/EC
Emission No.:
Standard references: EN 60335-1; EN 60335-2-41; EN 62233;
EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den 03.09.2012
First CE: 12 Archive-File/Record: NAPR005890
Art.-No.: 41.803.15 I.-No.: 11012 Documents registrar: Helmut Bauer
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar
Anleitung_4180305.indb 12Anleitung_4180305.indb 12 18.09.12 10:3518.09.12 10:35

GB/IE
20. Warranty certificate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event
that your device develops a fault, please contact our service department at the address shown on this guarantee card.
Of course, if you would prefer to call us then we are also happy to offer our assistance under the service number prin-
ted below. Please note the following terms under which guarantee claims can be made:
1. These guarantee terms cover additional guarantee rights and do not affect your statutory warranty rights. We do
not charge you for this guarantee.
2. Our guarantee only covers problems caused by material or manufacturing defects, and it is restricted to the rec-
tification of these defects or replacement of the device. Please note that our devices have not been designed for
use in commercial, trade or industrial applications. Consequently, the guarantee is invalidated if the equipment
is used in commercial, trade or industrial applications or for other equivalent activities. The following are also
excluded from our guarantee: compensation for transport damage, damage caused by failure to comply with
the installation/assembly instructions or damage caused by unprofessional installation, failure to comply with the
operating instructions (e.g. connection to the wrong mains voltage or current type), misuse or inappropriate use
(such as overloading of the device or use of non-approved tools or accessories), failure to comply with the main-
tenance and safety regulations, ingress of foreign bodies into the device (e.g. sand, stones or dust), effects of
force or external influences (e.g. damage caused by the device being dropped) and normal wear resulting from
proper operation of the device. This applies in particular to rechargeable batteries for which we nevertheless
issue a guarantee period of 12 months. The guarantee is rendered null and void if any attempt is made to tamper
with the device.
3. The guarantee is valid for a period of 3 years starting from the purchase date of the device. Guarantee claims
should be submitted before the end of the guarantee period within two weeks of the defect being noticed. No
guarantee claims will be accepted after the end of the guarantee period. The original guarantee period remains
applicable to the device even if repairs are carried out or parts are replaced. In such cases, the work performed
or parts fitted will not result in an extension of the guarantee period, and no new guarantee will become active
for the work performed or parts fitted. This also applies when an on-site service is used.
4. In order to assert your guarantee claim, please send your defective device postage-free to the address shown
below. Please enclose either the original or a copy of your sales receipt or another dated proof of purchase.
Please keep your sales receipt in a safe place, as it is your proof of purchase. It would help us if you could de-
scribe the nature of the problem in as much detail as possible. If the defect is covered by our guarantee then your
device will either be repaired immediately and returned to you, or we will send you a new device.
Of course, we are also happy offer a chargeable repair service for any defects which are not covered by the scope
of this guarantee or for units which are no longer covered. To take advantage of this service, please send the device
to our service address.
Einhell UK Ltd
Morpeth Wharf
Twelve Quays
Birkenhead, Wirral
CH41 1LF
Tel. [phone], Fax [phone]
- 13 -
IAN 78961
Anleitung_4180305.indb 13Anleitung_4180305.indb 13 18.09.12 10:3518.09.12 10:35

DE/AT/CH
- 14 -
Inhaltsverzeichnis
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
1. Einleitung ................................................................................................................................................... 15
2. Sicherheitshinweise .................................................................................................................................. 15
3. Gerätebeschreibung und Lieferumfang ..................................................................................................16
4. Bestimmungsgemäße Verwendung......................................................................................................... 16
5. Technische Daten ...................................................................................................................................... 17
6. Bedienungshinweise ................................................................................................................................. 17
7. Montage des Tragegriffes........................................................................................................................ 17
8. Montage des beiliegenden Saugschlauches ......................................................................................... 17
9. Netzanschluss .......................................................................................................................................... 17
10. Montage einer Saugleitung..................................................................................................................... 18
11. Montage einer Druckleitung.................................................................................................................... 18
12. Inbetriebnahme......................................................................................................................................... 18
13. Reinigung und Wartung ........................................................................................................................... 19
14. Auswechseln der Netzleitung .................................................................................................................. 19
15. Lagerung.................................................................................................................................................... 19
16. Ersatzteilbestellung ................................................................................................................................... 19
17. Entsorgung und Wiederverwertung........................................................................................................ 19
18. Fehlersuchplan .......................................................................................................................................... 21
19. Konformitätserklärung ..............................................................................................................................22
20. Garantieurkunde.......................................................................................................................................23
Anleitung_4180305.indb 14Anleitung_4180305.indb 14 18.09.12 10:3518.09.12 10:35

DE/AT/CH
- 15 -
1.Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen
Gerätes.
Sie haben sich damit für ein hochwertiges Produkt
entschieden. Die Bedienungsanleitung ist Bestand-
teil dieses Produkts. Sie enthält wichtige Hinweise
für Sicherheit, Gebrauch und Entsorgung. Ma-
chen Sie sich vor der Benutzung des Produkts mit
allen Bedien- und Sicherheitshinweisen vertraut.
Benutzen Sie das Produkt nur wie beschrieben
und für die angegebenen Einsatzbereiche. Hän-
digen Sie alle Unterlagen bei Weitergabe des
Produkts an Dritte mit aus.
2.Sicherheitshinweise
 Warnung
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Schützen Sie sich und Ihre Umwelt durch geeigne-
te Vorsichtsmaßnahmen vor Unfallgefahren.
• Dieses Gerät ist nicht dafür bestimmt, durch
Personen (einschließlich Kinder) mit einge-
schränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu wer-
den, es sei denn, sie werden durch eine für
ihre Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen, wie das
Gerät zu benutzen ist. Kinder sollten beauf-
sichtigt werden, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.
• Halten Sie Verpackungsfolien außerhalb der
Reichweite von Babies und Kindern. Ersti-
ckungsgefahr!
• Der Benutzer ist im Arbeitsbereich des
Gerätes gegenüber Dritten verantwortlich.
• Vor Inbetriebnahme ist durch fachmännische
Prüfung sicherzustellen, dass die geforderten
elektrischen Schutzmaßnahmen vorhanden
sind.
• Warnung!
An stehenden Gewässern, Garten- und
Schwimmteichen und in deren Umgebung ist
die Benutzung der Pumpe nur mit Fehlerstrom-
Schutzschalter mit einem auslösenden Bemes-
sungsfehlerstrom bis 30 mA (nach VDE 0100
Teil 702 und 738) zulässig.
• Die Pumpe ist nicht zum Einsatz in
Schwimmbecken, Planschbecken jeder Art
und sonstigen Gewässern geeignet, in wel-
chen sich während des Betriebs Personen
oder Tiere aufhalten können.
• Ein Betrieb der Pumpe während des Auf-
enthalts von Mensch oder Tier im Gefahren-
bereich ist nicht zulässig. Fragen Sie Ihren
Elektrofachmann!
• Führen Sie vor jeder Benutzung eine Sicht-
prüfung des Gerätes durch. Benutzen Sie das
Gerät nicht, wenn Sicherheitsvorrichtungen
beschädigt oder abgenutzt sind. Setzen Sie
nie Sicherheitsvorrichtungen außer Kraft.
• Verwenden Sie das Gerät ausschließlich
entsprechend dem in dieser Originalbetriebs-
anleitung angegebenen Verwendungszweck.
• Sie sind für die Sicherheit im Arbeitsbereich
verantwortlich.
• Wenn die Anschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Herstel-
ler oder seinen Kundendienst oder eine ähn-
liche qualifizierte Person ersetzt werden, um
Gefährdungen zu vermeiden.
• Die auf dem Typenschild der Pumpe angege-
bene Spannung von 230 Volt Wechselspan-
nung muss der vorhandenen Netzspannung
entsprechen.
• Die Pumpe niemals am Netzkabel anheben,
transportieren oder befestigen.
• Stellen Sie sicher, dass die elektrische
Steckverbindungen im überflutungssicheren
Bereich liegen, bzw. vor Feuchtigkeit ge-
schützt sind.
• Vor jeder Arbeit an der Pumpe Netzstecker
ziehen.
• Vermeiden Sie, dass die Pumpe einem
direkten Wasserstrahl ausgesetzt wird.
• Für die Einhaltung ortsbezogener Sicherheits-
Anleitung_4180305.indb 15Anleitung_4180305.indb 15 18.09.12 10:3518.09.12 10:35

DE/AT/CH
- 16 -
und Einbaubestimmungen ist der Betreiber
verantwortlich (Fragen Sie eventuell einen
Elektrofachmann).
• Folgeschäden durch eine Überflutung von
Räumen bei Störungen an der Pumpe hat der
Benutzer durch geeignete Maßnahmen (z.B.
Installation von Alarmanlage, Reservepumpe
o.ä.) auszuschließen.
• Bei einem eventuellen Ausfall der Pumpe dür-
fen Reparaturarbeiten nur durch einen Elektro-
fachmann oder durch den ISC-Kundendienst
durchgeführt werden.
• Verwenden Sie ausschließlich Original-
Ersatzteile.
• Die Pumpe darf nie trocken laufen, oder mit
voll geschlossener Ansaugleitung betrieben
werden. Für Schäden an der Pumpe, die
durch Trockenlauf entstehen, erlischt die Ga-
rantie des Herstellers.
• Die Pumpe darf nicht für den Betrieb von
Schwimmbecken verwendet werden.
• Die Pumpe darf nicht in den Trinkwasserkreis-
lauf eingebaut werden.
• Die maximale Temperatur der Förderflüssigkeit
darf +35°C nicht überschreiten.
• Mit dieser Pumpe dürfen keine brennbaren,
gasenden oder explosiven Flüssigkeiten ge-
fördert werden.
• Die Förderung von aggressiven Flüssigkeiten
(Säuren, Laugen, Silosickersaft usw.), sowie
Flüssigkeiten mit abrasiven (schmirgelnd) Stof-
fen (Sand) ist ebenfalls zu vermeiden.
3.Gerätebeschreibung und
Lieferumfang
3.1 Gerätebeschreibung (Abb. 1)
1. Gartenpumpe
2. Ein-/Ausschalter
3. Befestigungslöcher
4. Wasserablassschraube
5. Sauganschluss
6. Wassereinfüllschraube
7. Druckanschluss
8. Tragegriff
9. 2 Schrauben
10. Saugschlauch 4m
11. Anschlussadapter ca. 33,3 mm (R1) AG und
ca. 42 mm (R1 1/4) AG
12. Dichtring
13. Rückschlagventil und Saugfilter
3.2 Lieferumfang
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Warnung
Gerät und Verpackungsmaterial sind
kein Kinderspielzeug! Kinder dürfen nicht
mit Kunststoffbeuteln, Folien und Klein-
teilen spielen! Es besteht Verschluckungs-
und Erstickungsgefahr!
• Gartenpumpe
• Tragegriff
• 2 Schrauben
• Saugschlauch 4m
• Anschlussadapter ca. 33,3 mm (R1) AG und
ca. 42 mm (R1 1/4) AG
• Rückschlagventil und Saugfilter
• Originalbetriebsanleitung
4.Bestimmungsgemäße
Verwendung
Einsatzbereich
• Zum Bewässern und Gießen von Grün-
anlagen, Gemüsebeeten und Gärten.
• Zum Betrieb von Rasensprengern.
• Mit Vorfilter zur Wasserentnahme aus
Teichen, Bächen, Regentonnen, Regen-
wasser-Zisternen und Brunnen.
Anleitung_4180305.indb 16Anleitung_4180305.indb 16 18.09.12 10:3518.09.12 10:35

DE/AT/CH
- 17 -
Fördermedien
Zur Förderung von klarem Wasser (Süßwasser),
Regenwasser oder leichter Waschlauge/ Brauch-
wasser.
• Die maximale Temperatur der Förderflüssigkeit
darf +35°C nicht überschreiten.
• Mit dieser Pumpe dürfen keine brennbaren,
gasenden oder explosiven Flüssigkeiten ge-
fördert werden.
• Die Förderung von aggressiven Flüssigkeiten
(Säuren, Laugen, Silosickersaft usw.), sowie
Flüssigkeiten mit abrasiven (schmirgelnd) Stof-
fen (Sand) ist ebenfalls zu vermeiden.
5.Technische Daten
Netzanschluss: .................................230V ~ 50 Hz
Aufnahmeleistung: .....................................1000 W
Fördermenge max.................................... 4600 l/h
Förderhöhe max...............................................45 m
Förderdruck max.................... 4,5 bar (0,45 MPa)
Ansaughöhe max............................................... 7 m
Druck und Sauganschluss: ... ca. 33,3 mm (R1 IG)
Wassertemperatur max. .................................35°C
Schalldruckpegel LpA .........................72,03 dB (A)
Unsicherheit KpA ......................................... 3 dB (A)
Schallleistungspegel:
gemessen............................................84,62 dB (A)
Unsicherheit KWA ........................................ 3 dB (A)
garantiert..................................................86 dB (A)
Schutzklasse.............................................................I
Schutzart............................................................IPX4
Gewicht ......................................................... 8,9 kg
6.Bedienungshinweise
Grundsätzlich empfehlen wir die Verwendung
eines Vorfilters und einer Sauggarnitur mit
Saugschlauch, Saugkorb und Rückschlagventil.
Dadurch werden lange Wiederansaugzeiten und
eine unnötige Beschädigung der Pumpe durch
Steine und feste Fremdkörper verhindert.
7. Montage des Tragegriffes
Der Tragegriff muss mit den 2 beiliegen-
den Schrauben montiert werden
(siehe Bild 2).
8.Montage des beiliegenden
Saugschlauches
Der Saugschlauch muss wie in Bild 3 gezeigt
montiert werden.
Achten Sie darauf, dass die Seite am Adapter
(Bild1/Pos.11) mit dem Dichtring (Bild1/Pos.12)
in das Gerät geschraubt wird.
9.Netzanschluss
• Der Netzanschluss erfolgt an einer Schutz-
kontakt-Steckdose
230 V ~ 50 Hz. Absicherung mindestens 10
Ampere. Bitte achten Sie darauf, dass die
Steckdose gut erreichbar ist.
• Die Ein-/Ausschaltung erfolgt mit dem einge-
bauten Schalter (siehe Bild 1/Pos. 2).
• Gegen Überlastung oder Blockierung wird
der Motor durch den eingebauten Tempera-
turwächter geschützt. Bei Überhitzung schaltet
der Temperaturwächter die Pumpe automa-
tisch ab und nach dem Abkühlen schaltet sich
die Pumpe wieder selbständig ein.
Anleitung_4180305.indb 17Anleitung_4180305.indb 17 18.09.12 10:3518.09.12 10:35

DE/AT/CH
- 18 -
10.Montage einer Saugleitung
• Einen Saugschlauch (Kunststoffschlauch mind.
19 mm (3/4”) mit Spiralversteifung) direkt
oder mit einem Gewindenippel ca. 33,3 mm
(R1) AG an den Saugleitungsanschluss ca. 33
mm (R1 IG) der Pumpe schrauben (Bild 1/
Pos. 5).
• Der verwendete Saugschlauch sollte ein
Saugventil haben. Falls das Saugventil nicht
verwendet werden kann, sollte ein Rück-
schlagventil in der Saugleitung installiert wer-
den.
• Die Saugleitung von der Wasserentnahme
zur Pumpe steigend verlegen. Vermeiden Sie
unbedingt die Verlegung der Saugleitung
über die Pumpenhöhe; Luftblasen in der
Saugleitung verzögern und verhindern den
Ansaugvorgang.
• Saug- und Druckleitung sind so anzubringen,
dass diese keinen mechanischen Druck auf
die Pumpe ausüben.
• Das Saugventil sollte tief genug im Wasser
liegen, so dass durch Absinken des Wasser-
standes ein Trockenlauf der Pumpe vermieden
wird.
• Eine undichte Saugleitung verhindert durch
Luftansaugen das Ansaugen des Wassers.
• Vermeiden Sie das Ansaugen von Fremd-
körpern (Sand usw.); falls notwendig, ist ein
Vorfilter anzubringen.
11. Montage einer Druckleitung
• Die Druckleitung (sollte mind. 19 mm (3/4”)
sein) muss direkt oder über einen Gewinde-
nippel ca. 33,3 mm (R1) AG an den Drucklei-
tungsanschluss ca. 33 mm (R1 IG) der Pumpe
angeschlossen werden (Bild 1/Pos.7).
• Selbstverständlich kann mit entsprechenden
Verschraubungen ein ca. 13 mm (1/2”)
Druckschlauch verwendet werden. Die För-
derleistung wird durch den kleineren Druck-
schlauch reduziert.
• Während des Ansaugvorgangs sind die in der
Druckleitung vorhandenen Absperrorgane
(Spritzdüsen, Ventile etc.) voll zu öffnen, da-
mit die in der Saugleitung vorhandene Luft frei
entweichen kann.
12.Inbetriebnahme
• Stellen Sie die Pumpe auf einen festen, ebe-
nen Untergrund.
• Vor Inbetriebnahme ist die Pumpe auf dem
Untergrund fest zu montieren, mittels der
Befestigungslöcher im Standfuß (siehe Bild 1/
Pos. 3).
• Saugleitung betriebsbereit anbringen.
• Pumpe an der Wassereinfüllschraube (Bild
1/Pos. 6), bis an die Einfüllstelle, mit Wasser
auffüllen.
• Während des Ansaugvorgangs sind die in der
Druckleitung vorhandenen Absperrorgane
(Spritzdüsen, Ventile etc.) voll zu öffnen, da-
mit die in der Saugleitung vorhandene Luft frei
entweichen kann.
• Je nach Saughöhe und Luftmenge in der
Saugleitung kann der erste Ansaugvorgang
ca. 0,5 min - 5 min betragen. Bei längeren
Ansaugzeiten sollte erneut Wasser aufgefüllt
werden.
• Wird die Pumpe nach dem Einsatz wieder
entfernt, so muss bei erneutem Anschluss und
Inbetriebnahme unbedingt wieder Wasser
aufgefüllt werden.
• Elektrischen Anschluss herstellen.
Anleitung_4180305.indb 18Anleitung_4180305.indb 18 18.09.12 10:3518.09.12 10:35
