FLORABEST FGPS 1100 C3 User manual

®
GARDEN PUMP SET FGPS 1100 C3
IAN 291823
GARTENPUMPEN-SET
Originalbetriebsanleitung
GARDEN PUMP SET
Translation of the original instructions
291823_flo_Gartenpumpen-Set_cover_IE_NI.indd 2 19.09.17 14:01

GB / IE / NI Translation of the original instructions Page
DE / AT / CH Originalbetriebsanleitung Seite
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the
device.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
291823_flo_Gartenpumpen-Set_cover_IE_NI.indd 3 19.09.17 14:01
4
13

B
A
B
A
1 2 3 4 5
6
7
8
9
11
10
12
13
14
15
16
7
8

4
G B I E N I
Introduction
Congratulations on the purchase of your
new device. With it, you have chosen a
high quality product.
During production, this equipment has
been checked for quality and subjected

your equipment is therefore guaranteed. It
cannot be ruled out that residual quantities
of water or lubricants will remain on or in
the equipment/hose lines in isolated cases.
-
sents no cause for concern.
 

important information on safety, use
and disposal.
Before using the product, familiarise
yourself with all of the operating
and safety instructions. Use the
product only as described and for

Keep this manual safely and in the
event that the product is passed on,
hand over all documents to the third
party.
Intended purpose


suitable for service water supply and the
irrigation of gardens. It is solely intended
for pumping clear and rain water up to
temperatures of no more than 35 °C.
Any other use, not expressly authorised
in these instructions (e.g. for transporting
foodstuffs, salt water, motor fuels, chemical
products or water with abrasive materials),
may cause damage to the equipment and
represent a serious risk for the user.
Content
Introduction ................................4
Intended purpose........................4
General Description.....................5
Scope of Delivery...........................5
Functional description.....................5
Overview......................................5
Technical Data.............................5
Notes on Safety ..........................6
Symbols in the manual....................6
Symbols on the equipment ..............6
General notes on safety..................6
Initial Operation..........................8
Mount carrying handle ...................8
Setting up .....................................8
Mains Connection..........................8
Connecting the hoses .....................9
Filling the pump.............................9
Checks before initional operation.....9
Switching ON and OFF..................9
Cleaning/Maintenance ..............10
General cleaning instructions.........10
Drain garden pump......................10
Storage.....................................10
Waste Disposal
and Environmental Protection....10
Spare Parts/Accessories ............11
Guarantee ................................11
Repair Service...........................12
Service-Center...........................12
Importer ...................................12
Translation of the original
EC declaration of conformity .....23
Exploded Drawing ....................25

5
N II EG B
Overview
1 Protective cap
2 Water inlet
3 Protective cap
4 Water outlet
5 On/Off switch
6 Power cable
7 Carrying handle
  
9 Filler screw
10 Draining screw
11 Adapter
12 Seal ring
13 Suction hose connection,
water inlet
14 Suction hose
 1 
 1 
Technical Data
Garden pump set..... FGPS 1100 C3
Mains connection.............230 V~, 50 Hz
Power consumption ................... 1100 W
Suction lift ....................................... 7 m
Max. discharge rate...............4.600 l/h*
Max. discharge head (Hmax).......... 45 m
 ...... 35 °C
Hose connection .................1“ (30.3 mm)
Safety class .......................................... I
Degree of protection.........................IPX4
Sound pressure level
(LpA)................69.5 dB(A); KpA=3 dB(A)
Sound power level (LWA)
measured.. 81.6 dB(A); KWA=2.16 dB(A)
guaranteed .......................... 85 dB (A)
* With the included suction hoss ( 14),
the maximum discharge rate of the garden
pump can not be reached.
-
tinuous duty. Continuous operation reduces
the durability and shortens the guarantee

commercial use.
Commercial use will invalidate the guar-
antee.
-
cidents or damage to other people or their
property.

damages caused by use other than for
which the equipment is intended or by in-
correct operation.
General Description
 
functioning parts can be found
on the front and back foldout
pages.
Scope of Delivery
Carefully unpack the appliance and check
that it is complete:
- Garden pump
- Carrying handle
 
- Suction hose
- Seal ring (pre-mounted)
- Adapter (pre-mounted)
 
(pre-mounted)
- Instruction Manual
Functional description
After connecting the suction and pressure


clear water.

6
G B I E N I
 

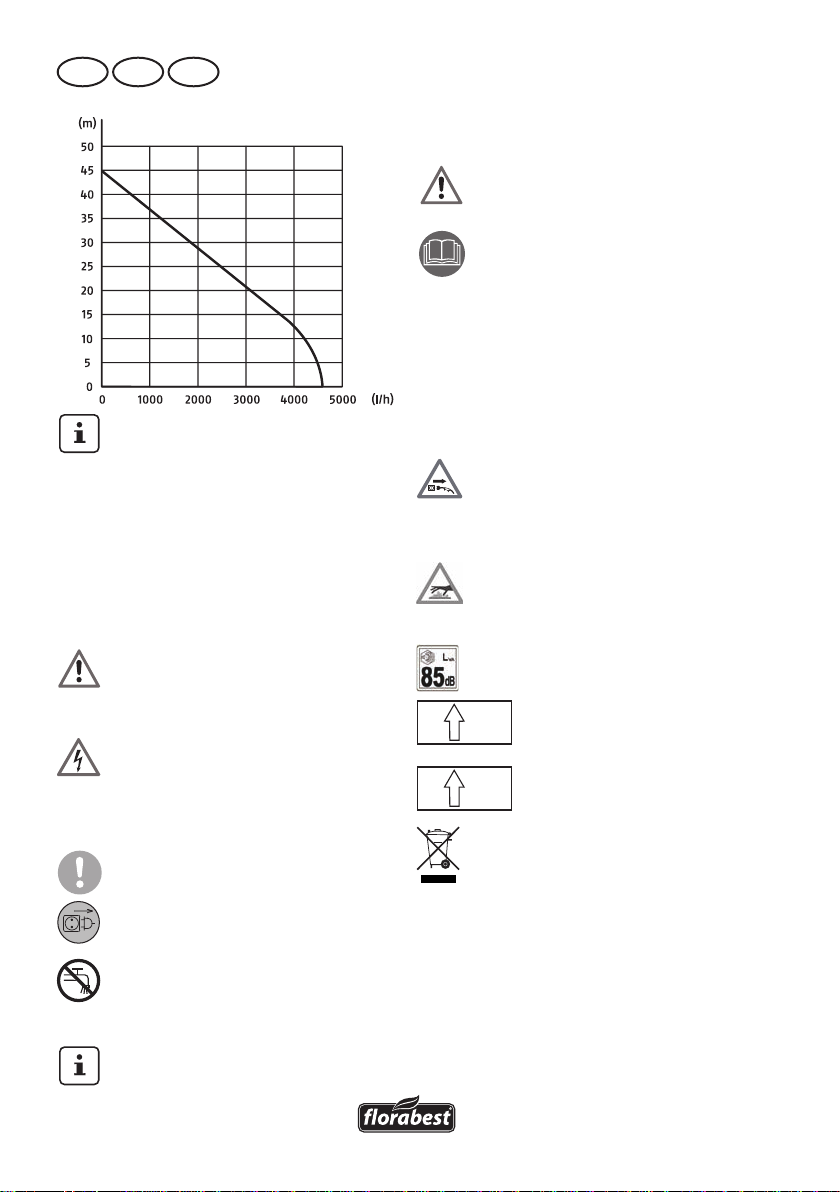

Notes on Safety

safety regulations for working with
the equipment.
Symbols in the manual
Warning symbols with
information on damage
and injury prevention.
Hazard symbol with in-
formation on the preven-
tion of personal injury
caused by electric shock.
Instruction symbols with infor-
mation on preventing damage.
Pull out the mains plug.
 
be connected to a drinking
water supply system.
Help symbols with information
on improving tool handling.
Symbols on the equipment
Caution! Not suitable for wa-
ter with a high sand content!
Familiarise yourself with all
operating elements before
starting work, especially
functions and modes of ac-
tion. Ask a specialist if neces-
sary.
Read and comply with the
operating instructions for the
device!
Attention: Remove the plug
from the socket as soon as
the power lead is damaged
or cut.
Warning : Protect the pump
from running dry. Risk of
overheating!
Information of the acoustic
power level LWA in dB
G1“ I N Water inlet
G1“ O U T Water outlet
Electric appliances should
not be disposed of in the do-
mestic garbage.
General notes on safety
This appliance can be used by chil-
dren aged from 8 years and above
and persons with reduced physi-
cal, sensory or mental capabilities
or lack of experience and knowl-
edge if they have been given su-

7
N II EG B
pervision or instruction concerning
use of the appliance in a safe way
and understand the hazards in-
volved. Children shall not play with
the appliance. Cleaning and user
maintenance shall not be made by
children without supervision.
Working with the equip-
ment:
Caution: to avoid accidents
and injuries:
• People who are unfamiliar
with the operating instructions
are not permitted to use the
equipment. Local regulations or
bylaws may determine the mini-
mum age for using the device.
• Should there be people in the
water, do not operate the equip-
ment.
 
keep children away from the
equipment whilst it is running.
• Dispose of the packaging mate-
rial correctly.
• Do not use the equipment in the

gases. Non-observance will re-

• Do not use for water containing
abrasive particles such as sand.

abrasive (grinding effect), cor-
rosive, combustible (e.g. motor
fuels) or explosive liquids, salt
water, cleaning agents and food-
stuffs is not permitted. Liquid tem-
perature not to exceed 35 °C.
• Store the equipment in a dry
place and out of reach of chil-
dren.
 
the equipment and any pos-
sible person injury resulting
from this:
• Do not work with damaged or
incomplete equipment, or with
equipment that has been con-
verted without the approval of
the manufacturer. Before initial
operation, have a specialist
check that the required electrical
protection measures are in place.
 
by the cable or pressure line.
• Protect the equipment from frost
and from running dry.
• Use only original accessories
and do not carry out conversion
work on the equipment.
• Please read the notes in the op-
erating instructions on the topic
of “Cleaning/Maintenance” and
“Storage”. Any measures above
and beyond these, particularly
opening the equipment, are to
be carried out by an electrician.
In the case of repairs, always
contact our service centre.
Electrical safety:
Caution: to avoid accidents
and injuries from electric
shocks:
• After erection, the mains plug
must be freely accessible when
the equipment is in operation.
• Before operating your new
pump, have a specialist check:
 
multiple earthing; the residual
current circuit breaking must be

8
G B I E N I
• Before any work on the equip-
ment, during work breaks and
in the case of non-use, remove
the plug from the socket.
 -
nection lines must be no smaller
than rubber hose lines with
the designation H07RN-F. 
power cable wire cross section
must be at least 2.5 mm2
Initial Operation
Mount carrying handle
Fix the carrying handle (7) to the

screws (8).
Setting up
 

• If you would like to install the device,
screw it together with the base. A screw
connection with a fastening plate also
prevents the device from slipping.
By doing so, ensure a free access to
the drain screw ( 10).
• Always put up the garden pump at a
point higher than the water surface
you wish to pump water from.
Where this is impossible, install a low
pressure-resistant shut-off implement
between the appliance and the suction
hose (available from specialist retailers).
Mains Connection

-
tended for connection to an earthed socket
at 230 V~ / 50 Hz.
compliant with the safety regula-
tions of the energy supply com-
pany and function without fault,
 
plug connections from the wet.
 


• Ensure that the mains voltage

the rating plate.
 
according to national wiring rules.
• Connect the equipment only to
a socket with a residual current
protection device (residual cur-
rent circuit breaker) with a rated
current of not more than 30
mA; minimum fuse 10 amperes.
• Before each use, check the
equipment, cable and plug for
damage. Defective cables are
not to be repaired, but rather
replaced by new ones. Have
any damage to your equipment
repaired by a specialist.
• If the power cable for this equip-
ment is damaged, it must be
replaced by the manufacturer,
a customer service agent of the
-
son in order to prevent hazards.
• Do not pull the plug from the
socket by the cable. Protect the
cable from heat, oil and sharp
edges.
 -
ment by the cable.
• Use only extension cables that
are protected from spray water
and designed for outdoor use.
Always fully unroll a cable
drum before use. Check the ca-
ble for damage.

9
N II EG B
Connecting the hoses
- On the suction side, attach a


from specialist retailers).
- On the suction side, do not use
any quick-action connection sys-
tems.
- Do not use the suction hose as a
pressure pipeline.
1. Remove the cover caps (1/3)
from the device.
2. Unless already mounted, screw
-
1-
tion (16) onto the suction hose
(14). Both piecese marked with
a B.
3. First, screw the adapter piece
(11) with water inlet (2) onto the
device. Both pieces marked with
an A.
4. Next, screw the suction hose
connection water inlet (13) with
the sealing ring (12) onto the
adapter piece (11). Both pieces
marked with an A. Fit the wa-
ter inlet free from air.
5. Fit a pressure hose to the water
outlet (4) Fit the water outlet free
from air.
Air in the suction hose will stop the
garden pump from working properly.
Filling the pump
Fill up the garden pump every time before
you start using it. Caution: Avoid dry run-
ning of the pump! Danger of overheating!

a danger of burns!
When switching on the pump, ensure that
the pump and suction hose are completely

running of the pump. Dry running dam-
ages the device.
1  9) on the
garden pump.
 
 9).
Checks before initional
operation
• Check that the electrical connec-
tion is 230 V~ / 50 Hz.
• Check the proper status of the elec-
trical plug socket and make sure

fused (at least 10 A).
• Make sure that moisture or water
never come in contact with the

of electrocution.
  
of the suction hose must be placed
in water.
  
of the suction hose must be in out-
let position.
-
nected to a drinking water supply
system.
Switching ON and OFF
1. Connect the power cable ( 6) to the
power supply.
2. Switching On: On/Off Switch ( 5) In
position “I“ After a suction period the
pump begins the supply of water.
3. Switching Off: On/Off Switch ( 5)
In position “0”

1 0
G B I E N I
Overload protection: In the
event of overload the equipment au-

allow the equipment to cool then
switch it back on.
Cleaning/Maintenance
Clean and maintain your equipment regu-

and long durability.
Ask our service centre to carry out
any work that is not described in these
instructions. Use only original parts.
Pull out the power plug before every

risk of electrocution or of injury from
moving parts.
Never direct the water jet
against the appliance, nor clean
the appliance under owing
water. This could give rise to
the danger of electric shock
and damage the appliance!
General cleaning instructions


brush. Do not use any detergents or solvents.

have accumulated in the pump housing,
by rinsing it with water.
• In case the unit clogs up, remove the
suction and pressure hoses. Flush water
through the threaded hole on the pump
in order to remove the foreign body.
Any measures above and beyond these, par-
ticularly opening the equipment, are to be
carried out by an electrician. In the case of
repairs, always contact our service centre.
Drain garden pump
If there is a danger of frost or longer pe-
riods of non-use (e.g. winter) the garden
pump must be completely emptied.
1. Open the drain screw ( 10) and
empty the water from the device.
2. Rinse the device with clear water.
Storage
• Keep the equipment clean, dry and out
of the reach of children.
• Before longer storage periods (e.g.
winter) drain the pump (see “Drain gar-
den pump”). 
arise due to precipitation and residues.
Waste Disposal and En-
vironmental Protection
Be environmentally friendly. Return the tool,
accessories and packaging to a recycling

Do not dispose of electrical appli-
ances as unsorted municipal waste,
use separate collection facilities.
Contact you local government for information
regarding the collection systems available.If
electrical appliances are disposed of in land-

leak into the groundwater and get into the
food chain, damaging your health and well-
being. When replacing old appliances with
new ones, the retailer is legally obligated to
take back your old appliance for disposals at
least free of charge. Defective units returned
to us will be disposed of for free.

1 1
N II EG B
Spare Parts/Accessories
Spare parts and accessories can be obtained at
www.grizzly-service.eu
If you do not have internet access, please contact the Service Centre via telephone (see
“Service-Center” Page 12). Please have the order number mentioned below ready.
Position Position Description Order No.
instruction exploded
manual drawing
9/10 1,2 Filler screw / Draining screw + seal 91100940
11-16 56 Suction hose kit 91100965
1   11
23 Fan wheel 91100944
4,7,13,21,24,28 Set Sealing 91100945
Guarantee
Dear Customer,
3
guarantee from the date of purchase.
In case of defects, you have statutory rights

statutory rights are not restricted by our
guarantee presented below.
Terms of Guarantee

date of purchase. Please retain the original

of purchase.
If a material or manufacturing defect occurs
within three years of the date of purchase
of this product, we will repair or replace –
at our choice – the product for you free of
-
tive equipment and proof of purchase to be
presented within the three-year period with
a brief written description of what consti-
tutes the defect and when it occurred.
If the defect is covered by our guarantee, you
will receive either the repaired product or a
new product. No new guarantee period be-
gins on repair or replacement of the product.
Guarantee Period and Statutory
Claims for Defects


replaced or repaired parts. Any damages
and defects already present at the time of
purchase must be reported immediately af-
ter unpacking. Repairs arising after expiry
of the guarantee period are chargeable.
Guarantee Cover
-
duced in accordance with strict quality
guidelines and conscientiously checked
prior to delivery.


not extend to cover product parts that are
subject to normal wear and may therefore
be considered as wearing parts (e.g. suction

damage to breakable parts (e.g. switches).

1 2
G B I E N I
-
uct has been damaged, used incorrectly or
not maintained. Precise adherence to all of

manual is required for proper use of the
product. Intended uses and actions against
which the operating manual advises or
warns must be categorically avoided.


be invalidated in case of misuse or improper
handling, use of force, or interventions not un-
dertaken by our authorised service branch.
Processing in Case of Guarantee

please follow the following directions:
• Please have the receipt and item num-
ber (IAN 291823) ready as proof of
purchase for all enquiries.
 -
ing plate
• Should functional errors or other de-
fects occur, please initially contact the

telephone or by e-mail. You will then
receive further information on the pro-
cessing of your complaint.
• After consultation with our customer
service, a product recorded as defective
can be sent postage paid to the service
address communicated to you, with the
proof of purchase (receipt) and speci-

and when it occurred. In order to avoid
acceptance problems and additional
costs, please be sure to use only the ad-
dress communicated to you. Ensure that
the consignment is not sent carriage
forward or by bulky goods, express or
other special freight. Please send the
equipment inc. all accessories supplied
at the time of purchase and ensure ad-
equate, safe transport packaging.
Repair Service
For a charge, repairs not covered by the
guarantee can be carried out by our ser-
vice branch, which will be happy to issue
a cost estimate for you.
We can handle only equipment that has
been sent with adequate packaging and
postage.
Attention: Please send your equipment to
our service branch in clean condition and
with an indication of the defect.
Equipment sent carriage forward or by
bulky goods, express or other special
freight will not be accepted.
We will dispose of your defective devices
free of charge when you send them to us.
Service-Center
G B Service Great Britain
 1
(£ 0.10/Min.)
E-Mail: [email protected].uk
IAN 291823
I E Service Ireland
N I Service Northern Ireland
 1334
(0,08 EUR/Min., (peak))
(0,06 EUR/Min., (off peak))
E-Mail: [email protected]
IAN 291823
Importer
Please note that the following address is
not a service address. Please initially con-

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim, Germany
www.grizzly-service.eu

1 3
ATDE CH
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für
ein hochwertiges Gerät entschieden. Dieses
Gerät wurde während der Produktion auf
Qualität geprüft und einer Endkontrolle
unterzogen. Die Funktionsfähigkeit Ihres
Gerätes ist somit sichergestellt. Es ist nicht
auszuschließen, dass sich in Einzelfällen am
oder im Gerät, bzw. in Schlauchleitungen
Restmengen von Wasser oder Schmierstof-
-
fekt und kein Grund zur Besorgnis.
Die Betriebsanleitung ist Bestandteil
dieses Gerätes. Sie enthält wichtige
Hinweise für Sicherheit, Gebrauch und Ent-
sorgung. Machen Sie sich vor der Benut-
zung des Gerätes mit allen Bedien- und Si-
cherheitshinweisen vertraut. Benutzen Sie
das Gerät nur wie beschrieben und für die
angegebenen Einsatzbereiche.
Bewahren Sie die Betriebsanleitung gut auf
und händigen Sie alle Unterlagen bei Wei-
tergabe des Gerätes an Dritte mit aus.
Bestimmungsgemäße
Verwendung
Die Gartenpumpe ist für die Gartenbewäs-
serung geeignet. Sie ist für den privaten
Einsatz im Garten bestimmt.
Das Gerät ist ausschließlich zur Förderung
von Klarwasser und Regenwasser bis zu
3
vorgesehen.
Jede andere Verwendung, die in dieser
Betriebsanleitung nicht ausdrücklich zugelas-
-
teln, Salzwasser, Motorenkraftstoffen, chemi-
scher Produkte oder Wasser mit abrasiven
Stoffen) kann zu Schäden am Gerät führen
Inhalt
Einleitung...................................13
Bestimmungsgemäße
Verwendung ..............................13
Allgemeine Beschreibung ...........14
Lieferumfang................................14
Funktionsbeschreibung ..................14
Übersicht.....................................14
Technische Daten........................14
Sicherheitshinweise....................15
Bildzeichen auf dem Gerät ............15
Bildzeichen in der Betriebsanleitung15
Allgemeine Sicherheitshinweise......16
Inbetriebnahme .........................18
......................18
Aufstellen ....................................18
Netzanschluss..............................18
Anschluss der Leitungen.................18
Gartenpumpe befüllen ..................18
Prüfungen vor Inbetriebnahme........19
Ein-/Ausschalten...........................19
Reinigung / Wartung .................19
Allgemeine Reinigungsarbeiten ......19
Gartenpumpe entleeren.................20
Lagerung ...................................20
Entsorgung / Umweltschutz........20
Ersatzteile / Zubehör .................20
Garantie ....................................21
Reparatur-Service ......................22
Service-Center............................22
Importeur ..................................22
Original EG-Konformitäts-
erklärung.......................................24
Explosionszeichnung......................25

1 4
DE AT CH
Übersicht
1 Abdeckkappe
2 Wassereingang
3 Abdeckkappe
4 Wasserausgang
5 Ein-/Ausschalter
6 Netzanschlussleitung
  
8 2 Befestigungsschrauben
9 Einfüllschraube
10 Ablassschraube
11 Adapterstück
12 Dichtring
13 Saugschlauch-Anschluss Wasser-
eingang
14 Saugschlauch
1
1
Technische Daten
Gartenpumpen-Set....FGPS 1100 C3
Nenneingangsspannung....230 V~, 50 Hz
Leistungsaufnahme ..................... 1100 W
Max. Saughöhe................................ 7 m
Max. Fördermenge...................4600 l/h*
Max. Förderhöhe (H max)................ 45 m
...... 35 °C
Schlauchanschluss............... 1“ (30,3 mm)
Schutzklasse.......................................... I
Schutzart .........................................IPX4
Schalldruckpegel
(LpA).................... 69,5 dB(A); KpA = 3 dB
Schallleistungspegel (LWA)
gemessen ..... 81,6 dB(A); KWA = 2,16 dB
garantiert.............................. 85 dB(A)
* Mit dem gelieferten Saugschlauch ( 14)
kann die maximale Fördermenge der Gar-
tenpumpe nicht erreicht werden.
und eine ernsthafte Gefahr für den Benut-
zer darstellen.
Das Gerät ist nicht für den Dauerbetrieb
geeignet. Dauerbetrieb verkürzt die Lebens-
dauer und die Garantie erlischt.
Dieses Gerät ist nicht zur gewerblichen
Nutzung geeignet. Bei gewerblichem Ein-
satz erlischt die Garantie.
Der Bediener oder Nutzer ist für Unfälle
oder Schäden an anderen Menschen oder
deren Eigentum verantwortlich.
Der Hersteller haftet nicht für Schäden, die
durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wurden.
Allgemeine
Beschreibung
Die Abbildung der wichtigs-

auf der vorderen und hinte-
ren Ausklappseite.
Lieferumfang
Packen Sie das Gerät aus und kontrollieren
Sie, ob es vollständig ist.
- Gartenpumpe
 
- 2 Befestigungsschrauben
- Saugschlauch
- Dichtring (vormontiert)
- Adapterstück (vormontiert)
 
(vormontiert)
- Betriebsanleitung
Funktionsbeschreibung
Die Gartenpumpe fördert nach Anschluss
von Saugleitung und Druckleitung und Be-

Klarwasser.

1 5
Engere Saugschläuche können die
Leistung reduzieren.

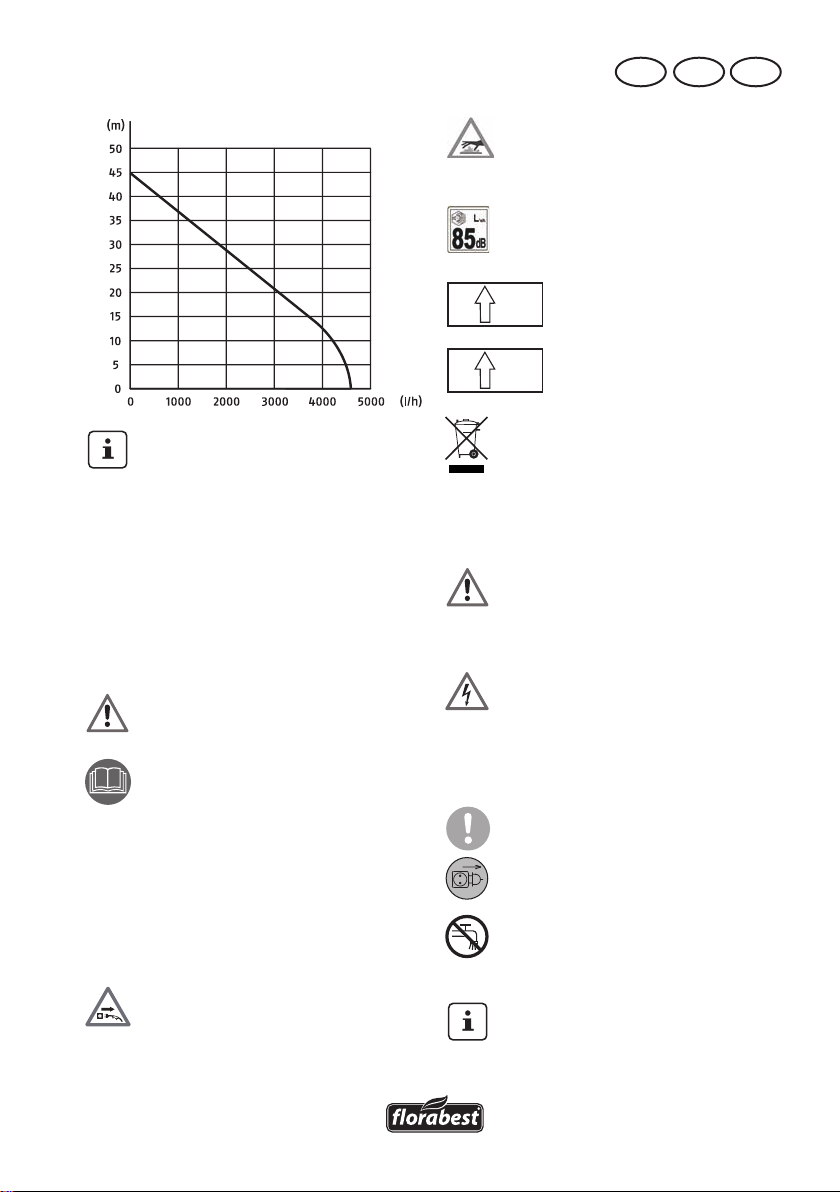

Sicherheitshinweise
Dieser Abschnitt behandelt die
grundlegenden Sicherheitsvorschrif-
ten bei der Arbeit mit der Garten-
pumpe.
Bildzeichen auf dem Gerät
Achtung! Nicht für reines
Sandwasser geeignet!
Machen Sie sich vor der Ar-
beit mit allen Bedienelemen-
ten gut vertraut, insbesondere
mit Funktionen und Wirkungs-
weisen. Fragen Sie ggf. eine
Fachkraft.
Lesen und beachten Sie die
zum Gerät gehörende Be-
triebsanleitung!
Achtung! Ziehen Sie bei
Beschädigung oder Durch-
schneiden der Netzanschluss-
leitung sofort den Stecker aus
der Steckdose.
DE AT CH

Pumpe vermeiden
Überhitzungsgefahr!
Angabe des Schallleistungs-
pegels LWA in dB
G1“ I N Wassereingang
G1“ O U T Wasserausgang
Elektrogeräte gehören nicht
in den Hausmüll.
Bildzeichen in der
Betriebsanleitung
Gefahrenzeichen mit
Angaben zur Verhütung
von Personen- oder
Sachschäden.
Gefahrenzeichen mit
Angaben zur Verhütung
von Personenschäden
durch einen elektrischen
Schlag.
Gebotszeichen mit Angaben
zur Verhütung von Schäden.
Netzstecker ziehen.
Das Gerät ist nicht zum An-

sorgungsanlage geeignet.
Hinweiszeichen mit Informati-
onen zum besseren Umgang
mit dem Gerät.

1 6
DE AT CH
Allgemeine
Sicherheitshinweise
Dieses Gerät kann von Kindern ab
8Jahren und darüber sowie von
Personen mit verringerten physi-
schen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfah-
rung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüg-
lich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und
die daraus resultierenden Gefah-
ren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung
durchgeführt werden.
Arbeiten mit dem Gerät:
Vorsicht: So vermeiden Sie
Unfälle und Verletzungen:
• Personen, die mit der Betriebsan-
leitung nicht vertraut sind, dürfen
das Gerät nicht benutzen. Ört-
liche Bestimmungen können das
Mindestalter der Bedienungsper-
son festlegen.
 
elektrischen Schlag festes
Schuhwerk.
 -
ser, so darf das Gerät nicht be-
trieben werden.
• Ergreifen Sie geeignete Maß-
nahmen, um Kinder vom laufen-
den Gerät fernzuhalten.
• Entsorgen Sie das Verpackungs-
material ordnungsgemäß.
• Benutzen Sie das Gerät nicht
in der Nähe von entzündbaren
Flüssigkeiten oder Gasen. Bei
Nichtbeachtung besteht Brand-
oder Explosionsgefahr.
• Nicht für Wasser mit abrasiven
Partikeln wie Sand verwenden.
Die Förderung von aggressiven,
abrasiven (abschabenden),
-
torenkraftstoffe) oder explosiven
Flüssigkeiten, Salzwasser, Reini-
gungsmitteln und Lebensmitteln


35 °C nicht überschreiten.
• Bewahren Sie das Gerät an
einem trockenen Ort und außer-
halb der Reichweite von Kin-
dern auf.
Vorsicht! So vermeiden Sie
Geräteschäden und eventuell
daraus resultierende Perso-
nenschäden:
• Arbeiten Sie nicht mit einem
beschädigten, unvollständigen
oder ohne die Zustimmung des
Herstellers umgebauten Gerät.
Lassen Sie vor Inbetriebnahme
durch einen Fachmann prüfen,
dass die geforderten elektrischen
Schutzmaßnahmen vorhanden
sind.
 
das Gerät nicht an der Net-
zanschlussleitung oder am
Schlauch.
• Schützen Sie das Gerät vor Frost

• Verwenden Sie nur Original-Zu-
behör und führen Sie keine Um-
bauten am Gerät durch.
 -
-
rung“ bitte die Hinweise in der

1 7
ATDE CH
3
1
• Prüfen Sie vor jedem Gebrauch
Gerät, Netzanschlussleitung und
Stecker auf Beschädigungen.
Eine defekte Netzanschlusslei-
tung darf nicht repariert werden
sondern muss gegen eine neue
ausgetauscht werden. Lassen Sie
Schäden an Ihrem Gerät von ei-
nem Fachmann beseitigen.
• Wenn die Anschlussleitung die-
ses Gerätes beschädigt wird,
muss sie durch den Hersteller
oder seinen Kundendienst oder

ersetzt werden, um Gefährdun-
gen zu vermeiden.
• Benutzen Sie die Netzanschlusslei-
tung nicht, um den Stecker aus der
Steckdose zu ziehen. Schützen Sie
die Netzanschlussleitung vor Hitze,
Öl und scharfen Kanten.
 
Gerät nicht an der Netzan-
schlussleitung.
• Verwenden Sie nur Verlänge-
rungskabel, die spritzwasserge-
schützt und für den Gebrauch im
Freien bestimmt sind. Rollen Sie
eine Kabeltrommel vor Gebrauch
immer ganz ab. Überprüfen Sie
das Kabel auf Schäden.
• Ziehen Sie vor allen Arbeiten am
Gerät, in Arbeitspausen und bei
Nichtgebrauch den Netzstecker
aus der Steckdose.
• Netzanschlussleitungen dürfen
keinen geringeren Querschnitt
besitzen als Gummischlauch-
leitungen mit der Bezeichnung
H07RN-F. Der Litzenquerschnitt
des Verlängerungskabels muss
mindestens 2,5 mm2betragen.
Betriebsanleitung. Alle darüber
hinausgehenden Maßnahmen,
insbesondere das Öffnen des
Gerätes, sind von einer Elektro-
fachkraft auszuführen. Wenden
Sie sich im Reparaturfall immer
an unser Service-Center.
Elektrische Sicherheit:
Vorsicht: So vermeiden Sie
Unfälle und Verletzungen
durch elektrischen Schlag:
• Bei Betrieb des Gerätes muss
nach dem Aufstellen der Netz-
stecker frei zugänglich sein.
• Bevor Sie das Gerät in Betrieb
nehmen, lassen Sie fachmän-
nisch prüfen, ob:
- die Erdung, Nullung und
Fehlerstromschutzschaltung
den Sicherheitsvorschriften
der Energie-Versorgungsun-
ternehmen entsprechen und
einwandfrei funktionieren,
- ein Schutz der elektrischen
Steckverbindungen vor Nässe
gegeben ist.
- bei Überschwemmungsgefahr
die Steckverbindungen im

angebracht sind.
• Achten Sie darauf, dass die
Netzspannung mit den Angaben

• Führen Sie die Elektroinstallation
entsprechend den nationalen
Vorschriften aus.
• Schließen Sie das Gerät nur
an eine Steckdose mit Fehler-
strom-Schutzeinrichtung (FI-Schal-
ter) mit einem Bemessungs-
fehlerstrom von nicht mehr als

1 8
DE AT CH
Inbetriebnahme
Tragegriff montieren

Befestigungsschrauben (8) am Gerät.
Aufstellen
• Stellen Sie das Gerät auf einen festen, waa-

• Sollten Sie das Gerät fest installieren
wollen, verschrauben Sie es mit dem Un-
tergrund. Eine Verschraubung mit einer
Befestigungsplatte verhindert auch ein
Verrutschen des Gerätes.
Beachten Sie dabei einen freien Zugang
zur Ablassschraube ( 10).
• Stellen Sie das Gerät grundsätzlich höher

pumpen möchten. Sollte dies nicht mög-
lich sein, installieren Sie eine unterdruck-
feste Absperreinheit zwischen dem Gerät
und dem Saugschlauch (im Fachhandel
oder Baumarkt erhältlich).
Netzanschluss
Die von Ihnen erworbene Gartenpumpe
ist bereits mit einem Schutzkontaktstecker
versehen. Die Gartenpumpe ist bestimmt für
den Anschluss an eine Schutzkontaktsteck-
dose mit 230 V~ / 50 Hz.
Anschluss der Leitungen
- Benutzen Sie an der Saugseite


- Verwenden Sie an der Saugsei-
te keine Anschlusssysteme mit
Schnellkupplungen.
- Verwenden Sie den Saug-
schlauch nicht als Druckleitung.
1. Entfernen Sie die Abdeckkappen
(1) und (3) vom Gerät.
2. Falls nicht bereits vormontiert,

1
1-
14
mit einem Bgekennzeichnet.
3. Verschrauben Sie zuerst das
Adapterstück (11) mit dem Was-
sereingang (2) am Gerät. Beide
 Agekenn-
zeichnet.
4. Verschrauben Sie anschließend
den Saugschlauch-Anschluss
Wassereingang (13) mit dem
Dichtring (12) am Adapterstück
11
Agekennzeichnet. Verschrau-
ben Sie diese luftdicht.
5. Montieren Sie eine Druckleitung
am Stutzen vom Wasserausgang
(4) am Gerät. Verschrauben Sie
diesen luftdicht.
Bei Luft in der Ansaugleitung ist die
Funktion der Gartenpumpe nicht ge-
währleistet.
Gartenpumpe befüllen
Die Gartenpumpe muss vor jeder Inbetrieb-
nahme mit Wasser befüllt werden.
-
den! Überhitzungsgefahr!
Eine überhitzte Pumpe darf nicht berührt
werden! Es besteht Verbrennungsgefahr!
Achten Sie beim Einschalten der Pumpe da-
rauf, dass die Pumpe und der Saugschlauch
vollständig mit Wasser gefüllt sind um ein



1 9
ATDE CH
1. Öffnen Sie die Einfüllschraube ( 9) an
dem Gerät.
2. Füllen Sie Wasser bis an die Einfüllstelle
auf und verschrauben Sie die Einfüll-
schraube ( 9) wieder.
Prüfungen vor
Inbetriebnahme
• Vergewissern Sie sich, dass der
elektrische Anschluss
230 V~ / 50 Hz beträgt.
• Überprüfen Sie den ordnungsge-
mäßen Zustand der Steckdose und
dass diese ausreichend abgesichert
ist (mind.10A).
• Vergewissern Sie sich, dass nie
Feuchtigkeit oder Wasser an den
Netzanschluss kommen kann. Es be-
steht die Gefahr eines Stromschlages.
• Überprüfen Sie die Saugleitung.
Das Ansaugende der Saugleitung

• Überprüfen Sie die Druckleitung.
Das Austrittsende der Druckleitung
sollte sich bereits an der Bewässe-

Das Gerät ist nicht zum Anschluss
-
ge geeignet.
Ein-/Ausschalten
1. Schließen Sie die Netzanschlussleitung
(6) an die Stromversorgung an.
2. Einschalten:
Ein-/Ausschalter ( I“.
Nach einer Ansaugzeit beginnt die Pum-
pe zu fördern.
3. Ausschalten:
Ein-/Ausschalter ( 0“.
Überlastschutz: Bei Überbean-
spruchung schaltet sich das Gerät
automatisch ab. Zum Wiederanlauf
lassen Sie das Gerät abkühlen und
schalten es dann wieder ein.
Reinigung / Wartung
-
ßig. Dadurch wird seine Leistungsfähigkeit
und eine lange Lebensdauer gewährleistet.
Lassen Sie Arbeiten, die nicht in dieser
Betriebsanleitung beschrieben sind,
von unserem Service-Center durchfüh-
ren. Verwenden Sie nur Originalteile.
Ziehen Sie vor allen Arbeiten an
dem Gerät den Netzstecker.
Es besteht die Gefahr eines Strom-
schlages oder Verletzungsgefahr

Spritzen Sie das Gerät nicht
mit Wasser ab und reinigen
Sie es nicht unter ießendem
Wasser. Es besteht Gefahr von
Stromschlag und das Gerät
könnte beschädigt werden.
Allgemeine
Reinigungsarbeiten
• Halten Sie Motorrippen und Motorgehäu-
se sauber. Verwenden Sie dazu ein feuch-

keine Reinigungs- bzw. Lösungsmittel.
• Entfernen Sie Fusseln und faserige Parti-
kel, die sich im Pumpengehäuse festge-
setzt haben, durch Spülen mit Wasser.
• Sollten Verstopfungen auftreten, entfer-
nen Sie die Saugleitung und Drucklei-
tung. Spülen Sie den Fremdkörper mit
Wasser aus.

2 0
DE AT CH
Alle darüber hinausgehenden Maßnahmen,
insbesondere das Öffnen der Gartenpumpe,
sind von einer Elektrofachkraft auszuführen.
Wenden Sie sich im Reparaturfall immer an
unser Service-Center.
Gartenpumpe entleeren
Bei Frostgefahr und vor längerem Nichtge-
-
pumpe komplett entleert sein.
1. Öffnen Sie die Ablassschraube ( 10)
und entleeren Sie das Gerät von Wasser.
2. Spülen Sie das Gerät mit klarem Wasser
durch.
Lagerung
• Bewahren Sie das Gerät gereinigt,
trocken und außerhalb der Reichweite
von Kindern auf.
 
Überwintern) entleeren Sie die Pumpe
-
ge von Ablagerungen und Rückständen
kann es ansonsten zu Anlaufschwierig-
keiten kommen.
Entsorgung /
Umweltschutz
Führen Sie Gerät, Zubehör und Verpackung
einer umweltgerechten Wiederverwertung zu.
Elektrische Geräte gehören nicht in
den Hausmüll, verwenden Sie separa-
te Sammeleinrichtungen. Fragen Sie
die Gemeindeverwaltung nach dem
vorhandenen Entsorgungssystem.
Wenn elektrische Geräte in Deponien
oder Müllhalden entsorgt werden, kön-
nen gefährliche Substanzen ins Grund-
wasser versickern und damit in die
Nahrungskette gelangen. Gesundheitli-
che Schäden können die Folge sein.
Die Entsorgung Ihrer defekten einge-
sendeten Geräte führen wir kostenlos
durch.
Ersatzteile / Zubehör
Ersatzteile und Zubehör erhalten Sie unter
www.grizzly-service.eu
Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center

Position Position Bezeichnung Bestell-Nr.
Betriebs- Explosions-
anleitung zeichnung
9/10 1,2 Einfüllschraube /Ablasschraube + Dichtung 91100940
11-16 56 Saugschlauchgarnitur 91100965
1 11
23 Lüfterrad 91100944
4,7,13,21,24,28 Set Dichtungen 91100945
