FLORABEST FHA 1100 B2 Owner's manual

Domestic Water PumP FHa 1100 B2
HausWasserautomat
Originalbetriebsanleitung
Domestic Water PumP
Translation of original operation manual
automat Do WoDy
Tłumaczenie oryginalnej instrukcji obsługi
Domácí voDní automat
Překlad originálního provozního návodu
Domáca voDáreň
Preklad originálneho návodu na obsluhu
®
IAN 85992

GB Translation of original operation manual Page
PL Tłumaczenie oryginalnej instrukcji obsługi Strona
CZ Překlad originálního provozního návodu Strana
SK Preklad originálneho návodu na obsluhu Strana
DE/ AT/ CH Originalbetriebsanleitung Seite
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions
of the device.
Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się
z wszystkimi funkcjami urządzenia.
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.
4
12
22
31
40

3
A
B
4
11
9
10
8
6
5
3
2
1
12
15
7
13
14
16
17
18
19
20
16
17
18
19
20
5
2
3
14

4
GB
Introduction
Congratulations on the purchase of your
new device. With it, you have chosen a
high quality product.
The operating instructions constitute part of
this product. They contain important infor-
mation on safety, use and disposal.
Before using the product, familiarise your-
self with all of the operating and safety
instructions. Use the product only as de-
scribed and for the applications specied.
Keep this manual safely and in the event
that the product is passed on, hand over
all documents to the third party.
Intended purpose
The home water dispenser is intended for
use in private homes and gardens. The unit
is suitable for service water supply and the
irrigation of gardens. It is solely intended
for pumping clear and rain water up to tem-
peratures of no more than 35°C.
Any other use, not expressly authorised
in these instructions (e.g. for transporting
foodstuffs, salt water, motor fuels, chemical
products or water with abrasive materials),
may cause damage to the equipment and
represent a serious risk for the user.
The home water dispenser is not suitable
for continuous duty. Continuous operation
reduces the durability and shortens the
guarantee period. This equipment is not
suitable for commercial use.
Commercial use will invalidate the guar-
antee.
The operator or user is responsible for ac-
cidents or damage to other people or their
property.
The manufacturer shall not be liable for dam-
ages caused by use other than for which the
equipment is intended or by incorrect opera-
tion.
Content



Scope of delivery ...........................5
Overview ......................................5
Functional description .....................5


Symbols in the manual ....................6
Symbols on the equipment ..............6
General notes on safety ..................6

Assembly .....................................8
Mains Connection ..........................8
Setting up .....................................8
Connecting the hoses .....................8
Filling the pump .............................8
Operational start-up .......................9
Starting the unit .............................9
Restarting the appliance..................9

General cleaning instructions ...........9
Storage.......................................10











5
GB
Read the sections below to learn more
about each operating element’s function.

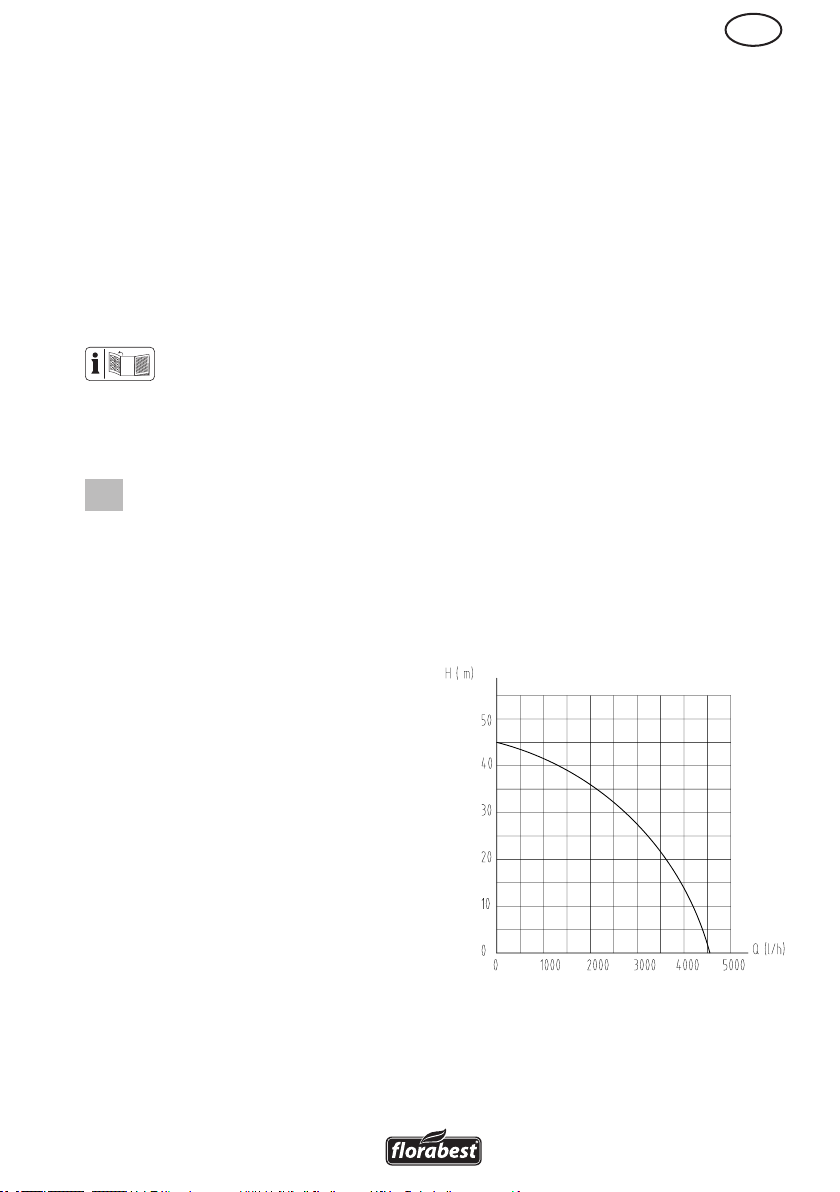

Technical Data

Mains connection ............230 V~, 50 Hz
Power consumption ...............1100 Watt
Suction lift ...................................... 7 m
Max. discharge rate ................4.600 l/h
Max. discharge head .................... 45 m
Max. water temperature ................ 35 °C
Hose connection ............................... 1“
Turn-on pressure ..........0,2 MPa (2,0 bar)
Turn-off pressure ........0,45 MPa (4,5 bar)
Maximum pressure ..........1 MPa (10 bar)
Safety class ......................................... I
Degree of protection ........................IPX4
Noise pressure
level (LpA) ........74 dB(A); KpA = 3,0 dB(A)
Noise performance level
(measured) / (LWA)
...............88,2 dB(A ); KWA = 2,89 dB(A)
Noise performance level
(guaranteed) .............................91 dB(A)
The stated values relate to the use of the
automatic domestic water pump without
automatic switch DSK-19. The values may
differ slightly as a result of use with the au-
tomatic switch.
General Description
Scope of Delivery
- Home water dispenser
- Automatic switch
- Connecting piece
- Carrying handle
- Srews
- Instruction Manual
The diagram of the most impor-
tant functional elements can be
found on the foldout side.
Overview
A
1 Water outlet, automatic switch
2 Protective cap for male thread
3 Protective cap for female thread
4 Water inlet, home water dispens-
er
5 Protective cap for female thread
6 Water outlet, home water dis-
penser
7 On/Off switch
8 Power cable
9 Carrying handle
10 Srews
11 Filler screw
12 Connecting piece
13 Draining screw
14 Protective cap for male thread
15 Water inlet, automatic switch
16 “Alarm” indicator
17 Restart switch
18 “Pump On” indicator
19 “Power On” indicator
20 Automatic switch
Functional description
The home water dispenser pumps water
automatically. The pump will turn on and
convey water at turn-on pressure. The turn-
on point is set in the factory and cannot be
adjusted by the user.

6
GB
 
Degree of protection ....................... IP54
Max. ambient temperature. ........... 55 °C
Maximum pressure ..........1 MPa (10 bar)
Maximum current draw ...................10 A
Mains connection .......230V~, 50/60 Hz
Technical and optical changes can be car-
ried out in the course of further development
without notice. All dimensions, references and
information of this instruction manual are without
guarantee. Legal claims, which are made on the
basis of the instruction manual, cannot thus be
considered as valid.
Notes on Safety
This section deals with the general safety
regulations for working with the equip-
ment.
Symbols in the manual
 Warningsymbolswithin-
formationondamageand
injuryprevention.
Instruction symbols (the instruction is
explained at the place of the exclama-
tion mark) with information on prevent-
ing damage.
Help symbols with information on
improving tool handling.

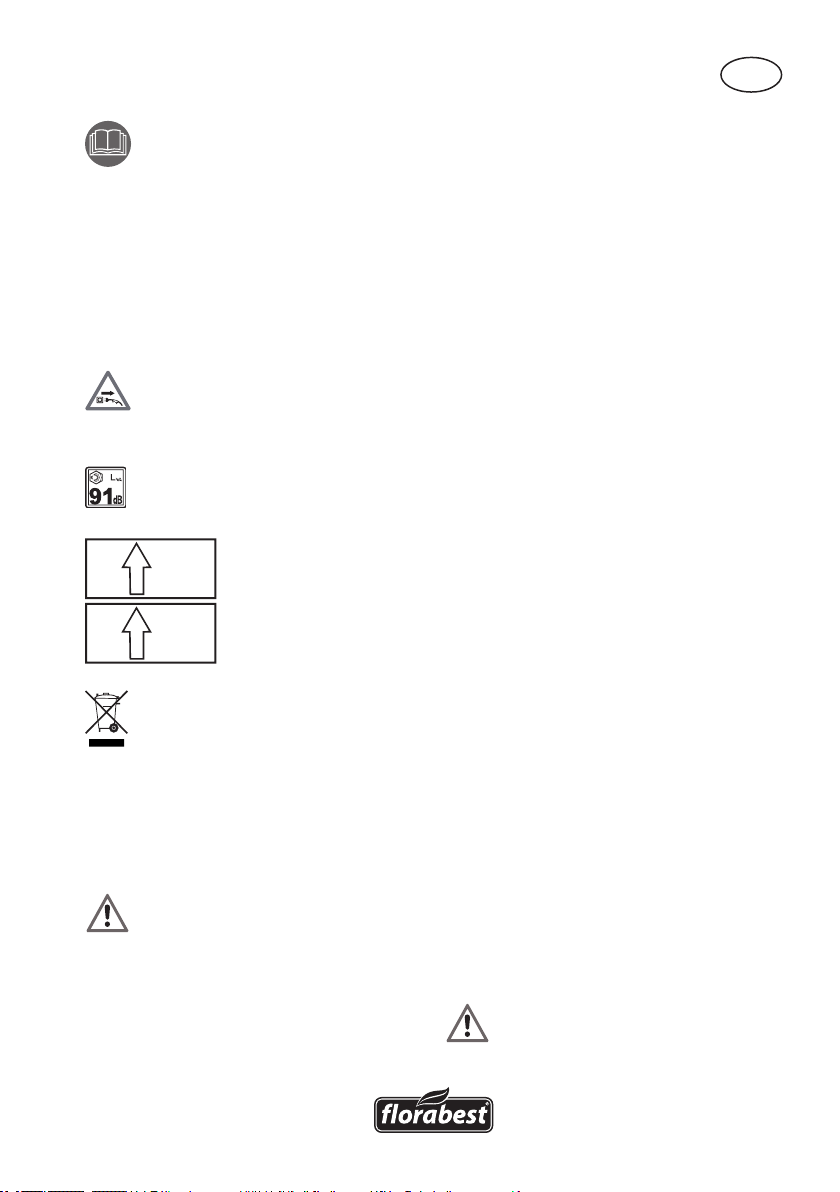

Symbols on the equipment
Do not use for water with a high
sand content!
Read and follow the operating in-
structions provided for the device!
Attention: Remove the plug from the
socket as soon as the power lead is
damaged or cut.
Information of the acoustic power
level LWA in dB
G1“ IN Water inlet
G1“ OUT Water outlet
Electric appliances should not be dis-
posed of in the domestic garbage.
General notes on safety

Caution: to avoid accidents and
injuries:
• This appliance is not intended for opera-
tion by persons (including children) with
reduced physical, sensory or mental
capabilities, or lacking experience and/
or knowledge, unless they are under the
supervision of or have been instructed on
how to use the appliance by a person
responsible for their safety.
• Keep the equipment away from children
and pets. Children should be supervised
in order to ensure that they do not play
with the equipment.
• People who are unfamiliar with the op-
erating instructions are not permitted to
use the equipment. The operation of the
equipment is not authorised for people
under the age of 16.
• Should there be people in the water, do
not operate the equipment.
• Take appropriate measures to keep chil-
dren away from the equipment whilst it
is running.
• Dispose of the packaging material cor-
rectly.

7
GB
• Do not use the equipment in the vicinity
of ammable liquids or gases. Non-
observance will result in a risk of re or
explosion.
• Do not use for water containing abra-
sive particles such as sand. The dispens-
ing of aggressive, abrasive (grinding
effect), corrosive, combustible (e.g.
motor fuels) or explosive liquids, salt
water, cleaning agents and foodstuffs is
not permitted. Liquid temperature not to
exceed 35°C.
• Store the equipment in a dry place and
out of reach of children.
Caution! To avoid damage to the
equipment and any possible person
injury resulting from this:
• Do not work with damaged or incom-
plete equipment, or with equipment
that has been converted without the ap-
proval of the manufacturer. Before initial
operation, have a specialist check that
the required electrical protection meas-
ures are in place.
• Do not carry or x the equipment by the
cable or pressure line.
• Protect the equipment from frost and
from running dry.
• Use only original accessories and do
not carry out conversion work on the
equipment.
• Please read the notes in the operating
instructions on the topic of “mainte-
nance and cleaning”. Any measures
above and beyond these, particularly
opening the equipment, are to be car-
ried out by an electrician. In the case
of repairs, always contact our service
centre.

Caution: to avoid accidents and inju-
ries from electric shocks:
• After erection, the mains plug must be
freely accessible when the equipment is
in operation.
• Before operating your new pump, have
a specialist check:
- The earthing, the protective multiple
earthing; the residual current circuit
breaking must be compliant with the
safety regulations of the energy supply
company and function without fault,
- The protection of the electrical plug
connections from the wet.
- If there is a risk of ooding, x the
plug connections in an area that is
safe from ooding.
• Ensure that the mains voltage matches
the specications on the rating plate.
• The electrical installation shall be ac-
cording to national wiring rules.
• Connect the equipment only to a sock-
et with a residual current protection
device (residual current circuit breaker)
with a rated current of not more than
30 mA; minimum fuse 10 amperes.
• Before each use, check the equipment,
cable and plug for damage. Defective
cables are not to be repaired, but rath-
er replaced by new ones. Have any
damage to your equipment repaired
by a specialist.
• If the power cable for this equipment is
damaged, it must be replaced by the
manufacturer, a customer service agent
of the same or a similarly qualied per-
son in order to prevent hazards.
• Do not pull the plug from the socket by
the cable. Protect the cable from heat,
oil and sharp edges.
• Do not carry or x the equipment by
the cable.
• Use only extension cables that are pro-
tected from spray water and designed
for outdoor use. Always fully unroll a
cable drum before use. Check the ca-
ble for damage.

8
GB
• Remove the protective cap (14) from
the automatic switch water inlet (15).
Fit the automatic switch (20) to the con-
necting piece 12).
Connecting the hoses
On the suction side, attach a hose
with reow stopper and install a
prelter (Available from specialist
retailers). On the suction side, do
not use any quick-action connection
systems.
All screw connections must be tted
with a sealing strip if the domestic
water pump is used inside the
house.
• Remove the protective cap (3) from the
domestic water pump water inlet (4). Fill
the suction line with water (please con-
tinue to ll the suction line with water until
all of the air has escaped). Fit the suction
line to the domestic water pump water
inlet (4).
• Remove the protective cap (2) from the
automatic switch water outlet (1).
Attach a pressure hose to the automatic
switch’s water outlet tting (
A
1).
Air in the suction hose will stop
the house water dispenser from
working properly. Observe the
directions in the chapter “Filling the
Pump”.
Filling the pump
Fill up the house water dispenser every
time before you start using it. This will en-
sure an immediate start. Running dry will
destroy the pump.
• Open the lling screw (11) on the do-
mestic water pump.
• Before any work on the equipment,
during work breaks and in the case
of non-use, remove the plug from the
socket.
• The cross-section of mains connection
lines must be no smaller than rub-
ber hose lines with the designation
H07RN-F. The line must be 10 m long.
Initial Operation
Assembly
C
• Fix the carrying handle (9) to the
domestic water pump using the xing
screws (10).
• To permanently install the home wa-
ter dispenser, screw it to the ground.
Screwing it to a xing panel will pre-
vent the appliance from moving.
Mind not to obstruct the access to the
draining screw (13).
Mains Connection
The pump you have purchases is already
tted with an earthed plug. The pump is in-
tended for connection to an earthed socket
at 230 V ~ 50Hz.
Setting up
• Place the unit on a rm, horizontal,
non-ooding surface.
• Always put up the home water dis-
penser at a point higher than the water
surface you wish to pump water from.
Where this is impossible, install a low
pressure-resistant shut-off implement
between the appliance and the suction
hose (Available from specialist retail-
ers).
• Remove the protective cap (5) from the
domestic water pump water outlet (6).
Fit the connecting piece (12) to the do-
mestic water pump water outlet (6).

9
GB
• Fill with water to the ll point such that
water starts to run out of the lling
screw (11) hole.
• Retighten the lling screw (11).
Operational start-up
• Check that the electrical connec-
tion is 230V ~50Hz
• Check the proper status of the
electrical plug socket and make
sure that the plug socket is suf-
ciently fused (at least 10 A). In-
sert the pump plug into the plug
socket and the pump is ready for
operation.
• Make sure that moisture or water
never come in contact with the
mains connection.
There is a risk of electrocution.
Starting the unit
• Connect the power cable of the auto-
matic switch (
A
8) to the power sup-
ply.
When you connect the appliance to
the mains, all lamps will rst of all
light up.
• Set the On/Off switch (
A
7) to turn on
the unit.
• The “Power On” indicator (
A
19)
will light up to indicate that the unit is
ready to operate.
• The “Pump On” indicator (
A
18) tells
you that the pump is working.
• In the case of water withdrawal, the
automatic switch is activated automati-
cally and switches on the pump in the
event of a pressure drop in the line. If
the water withdrawal is stopped then
the line pressure increases and the au-
tomatic switch automatically switches
off the pump.
• The “Alarm” indicator (
A
16) lights up
when the appliance turns itself off auto-
matically.
Restarting the appliance
• After the equipment is switched off auto-
matically and the “Alarm” display (16)
illuminated, press the restart switch (17).
• If restarting the appliance fails several
times, ll up the pump with new water.
Maintenance
Instructions
Clean and maintain your equipment regu-
larly. This will guarantee its performance
and long durability.
Ask our service centre to carry out
any work that is not described in
these instructions. Use only original
parts.
Pull out the power plug before every
maintenance operation. There is a risk
of electrocution or of injury from mov-
ing parts.
General cleaning instructions
A reduction in pump feed output may be
indicative of a blockage. In case the unit
clogs up, remove the suction and pressure
hoses. Dismantle the automatic switch (20)
and ush water through the threaded hole
on the pump in order to remove the foreign
body.
Any measures above and beyond these,
particularly opening the equipment, are
to be carried out by an electrician. In the
case of repairs, always contact our service
centre.

10
GB
Storage
• Keep the equipment clean, dry and out
of the reach of children.
• To keep the pump when not in use,
open the draining screw (13) and care-
fully drain the pump.
Waste Disposal
and Environmental
Protection
Be environmentally friendly. Return the tool,
accessories and packaging to a recycling
centre when you have nished with them.
Hand the tool in at a recycling centre. The
plastics and metal parts can be separated
and recycled. Ask your Service Center about
this.
Do not dispose of electrical appli-
ances as unsorted municipal waste,
use separate collection facilities.
Contact you local government for
information regarding the collection
systems available.If electrical appli-
ances are disposed of in landlls or
dumps, hazardous substances can
leak into the groundwater and get
into the food chain, damaging your
health and well-being. When replac-
ing old appliances with new ones,
the retailer is legally obligated to take
back your old appliance for dispos-
als at least free of charge.
Spare Parts Order
Use the service address or fax number sup-
plied to order replacement parts.
Guarantee
Dear Customer,
This equipment is provided with a 3-year
guarantee from the date of purchase.
In case of defects, you have statutory rights
against the seller of the product. These
statutory rights are not restricted by our
guarantee presented below.

The term of the guarantee begins on the
date of purchase. Please retain the original
receipt. This document is required as proof
of purchase.
If a material or manufacturing defect
occurs within three years of the date of
purchase of this product, we will repair or
replace – at our choice – the product for
you free of charge. This guarantee requires
the defective equipment and proof of pur-
chase to be presented within the three-year
period with a brief written description of
what constitutes the defect and when it oc-
curred.
If the defect is covered by our guarantee,
you will receive either the repaired product
or a new product. No new guarantee pe-
riod begins on repair or replacement of the
product.


The guarantee period is not extended by
the guarantee service. This also applies for
replaced or repaired parts. Any damages
and defects already present at the time of
purchase must be reported immediately af-
ter unpacking. Repairs arising after expiry
of the guarantee period are chargeable.

The equipment has been carefully pro-
duced in accordance with strict quality
guidelines and conscientiously checked
prior to delivery.

11
GB
The guarantee applies for all material and
manufacturing defects. This guarantee
does not extend to cover product parts that
are subject to normal wear and may there-
fore be considered as wearing parts (e.g.
lters or attachments) or to cover damage
to breakable parts (e.g. switches, batteries,
or parts made of glass).
This guarantee shall be invalid if the prod-
uct has been damaged, used incorrectly or
not maintained. Precise adherence to all of
the instructions specied in the operating
manual is required for proper use of the
product. Intended uses and actions against
which the operating manual advises or
warns must be categorically avoided.
The product is designed only for private
and not commercial use. The guarantee
will be invalidated in case of misuse or
improper handling, use of force, or inter-
ventions not undertaken by our authorised
service branch.

To ensure quick handling of you issue,
please follow the following directions:
• Please have the receipt and item
number (e.g. IAN 12345) ready as
proof of purchase for all enquiries.
• Please nd the item number on the
rating plate, an engraved plate on the
front page of your manual (bottom left)
or as a sticker on the back or bottom.
• Should functional errors or other de-
fects occur, please initially contact the
service department specied below
by telephone or by e-mail. You will
then receive further information on the
processing of your complaint.
• After consultation with our customer
service, a product recorded as defec-
tive can be sent postage paid to the
service address communicated to you,
with the proof of purchase (receipt)
and specication of what constitutes
the defect and when it occurred. In or-
der to avoid acceptance problems and
additional costs, please be sure to use
only the address communicated to you.
Ensure that the consignment is not sent
carriage forward or by bulky goods,
express or other special freight. Please
send the equipment inc. all accessories
supplied at the time of purchase and
ensure adequate, safe transport pack-
aging.
Repair Service
For a charge, repairs not covered by the
guarantee can be carried out by our serv-
ice branch, which will be happy to issue a
cost estimate for you.
We can handle only equipment that has
been sent with adequate packaging and
postage.
Attention: Please send your equipment to
our service branch in clean condition and
with an indication of the defect.
Equipment sent carriage forward or by
bulky goods, express or other special
freight will not be accepted.
We will dispose of your defective devices
free of charge when you send them to us.
Service-Center
Service Great Britain
Tel.: [phone]
(£ 0.10/Min.)
E-Mail: [email protected]
IAN 85992
Service Branch
Please note that the following address is
not a service address. Please initially con-
tact the service centre specied above.
DES UK Ltd.
Unit B7
Oxford Street Industrial Park
Vulcan Road
Bilston, West Midlands WV14 7LF

12
PL
Wstęp
Gratulujemy zakupu nowego urządzenia.
Zdecydowali się Państwo na zakup warto-
ściowego produktu. Instrukcja obsługi jest
częścią składową produktu. Zawiera ona
ważne wskazówki dotyczące bezpieczeń-
stwa, eksploatacji i utylizacji. Przed roz-
poczęciem użytkowania produktu należy
się zapoznać ze wszystkimi wskazówkami
dotyczącymi obsługi i bezpieczeństwa.
Produkt należy użytkować tylko zgodnie z
opisem i podanym przeznaczeniem.
Instrukcję należy przechowywać starannie,
a w przypadku przekazania produktu oso-
bom trzecim należy dostarczyć nabywcy
kompletną dokumentację. Niniejsze urzą-
dzenie sprawdzono w trakcie produkcji
pod kątem jakości, a także dokonano jego
kontroli ostatecznej. W ten sposób za-
pewniona jest jego sprawność. Nie da się
wykluczyć tego, że w pojedynczych przy-
padkach w urządzeniu lub przy nim wzgl.
w wężach mogą się znaleźć pozostałości
wody lub smaru. Nie jest to brakiem ani
uszkodzeniem, czy powodem do troski o
urządzenie.
Przeznaczenie
Automat nawadniający jest przeznaczony
do użytku prywatnego w domu i ogrodzie.
Urządzenie jest przeznaczone do zasilania
wodą użytkową i nawadniania ogrodów.
Jest ono przeznaczone wyłącznie do pom-
powania czystej wody i deszczówki o tem-
peraturze maks. 35°C.
Każdy inny sposób używania urządzenia,
który nie jest jednoznacznie określony jako
dozwolony w niniejszej instrukcji obsługi
(np. pompowanie artykułów spożywczych,
Spis treści



Zawartość opakowania ..................13
Przegląd .......................................13
Opis działania ..............................13


Symbole w instrukcji .......................14
Symbole na urządzeniu ..................14

Montaż .....................................17
Podłączanie do sieci ....................17
Ustawianie .................................17
Podłączanie przewodów ..............17
Napełnianie pompy .....................18
Kontrola przed uruchomieniem ......18
Uruchamianie urządzenia ............18
Ponowne uruchamianie urządzenia 18

Ogólny opis oczyszczania
urządzenia .................................19
Przechowywanie .........................19










13
PL
3 Kapturek ochronny do gwintu
wewnętrznego
4 Wlot wody regulatora automaty-
cznego
5 Kapturek ochronny do gwintu
wewnętrznego
6 Wylot wody automatu
nawadniającego
7 Włącznik-wyłącznik
8 Kabel zasilający regulatora au-
tomatycznego
9 Uchwyt do przenoszenia
10 Śruba
11 Śrubę wlewową
12 Łącznik
13 Śruba spustowa
14 Kapturek ochronny do gwintu
zewnętrznego
15 Wlot wody regulatora automaty-
cznego
16 Wskaźnik alarmów
17 Przełącznik restatrujący
18 Wskaźnik pracy pompy
19 Wskaźnik zasilania
20 Regulator automatyczny
Opis działania
Automat nawadniający automatycznie
pompuje wodę. Pompa włącza się w
zależności od ciśnienia i pompuje wodę.
Punkt włączenia jest ustawiony fabrycznie i
niezmienny.
Funkcje elementów urządzenia są podane
w poniższym opisie.
Dane techniczne


Znamionowe napięcie wejścia
......................................230V~, 50 Hz
Pobór mocy ....................... 1100 watów
słonej wody, paliw silnikowych, produktów
chemicznych i wody zawierającej substan-
cje ścierne) może spowodować uszkodzenie
urządzenia i stanowić poważne zagrożenie
dla użytkownika.
Automat nawadniający nie jest przeznaczo-
ny do pracy ciągłej. Ciągła praca skraca
okres eksploatacji i redukuje okres gwaran-
cji. To urządzenie nie jest przeznaczone do
zastosowania komercyjnego.
W przypadku użytkowania komercyjnego
wygasają prawa z tytułu gwarancji.
Osoba obsługująca urządzenie lub jego
użytkownik odpowiada za wszelkie wypad-
ki lub szkody poniesione przez innych ludzi
albo uszkodzenia ich własności.
Producent nie odpowiada za szkody
wywołane niezgodnym z przeznaczeniem
użytkowaniem lub nieprawidłową obsługą
urządzenia.
Opis ogólny
Zawartość opakowania
- Automat nawadniający
- Regulator automatyczny
- Łącznik
- Uchwyt do przenoszenia
- Śruba
- Instrukcja obsługi
Rysunek ilustrujący
najważniejsze elementy
funkcyjne znajdziesz na
rozkładanej stronie.
Przegląd
A
1 Wylot wody regulatora automa-
tycznego
2 Kapturek ochronny do gwintu
zewnętrznego

14
PL
Wysokość podnoszenia ................... 7 m
Maksymalna wydajność tłoczenia ..4.600
l/h
Maksymalna wysokość tłoczenia..... 45 m
Maks. temperatura wody .............. 35 °C
Króciec węża ................................... 1“
Ciśnienie włączenia ....0,2 MPa (2,0 bar)
Ciśnienie wyłączenia 0,45 MPa (4,5 bar)
Ciśnienie maksymalne .....1 MPa (10 bar)
Klasa ochronności ................................ I
Typ zabezpieczenia ........................IPX4
Poziom ciśnienia akustycznego
(LpA) ............... 74 dB(A); KpA = 3,0 dB(A)
Poziom mocy akustycznej
zmierzony (LwA)
................ 88,2 dB(A); KwA = 2,89 dB(A)
gwarantowany .......................91 dB (A)
Zmiany techniczne i optyczne mogą być
dokonywane bez zapowiedzi w ramach
procedur rozwoju technicznego. Wszelkie
wymiary, wskazówki i dane tej instrukcji
obsługi są w związku z tym niewiążące.
W związku z tym wyklucza się wszelkie
roszczenia prawne zgłaszane na podsta-
wie tej instrukcji obsługi.
Podane wartości dotyczą zastosowania
automatów do zasilania gospodarstwa
domowego w wodę bez wyłącznika
automatycznego DSK-19. Zastosowa-
nie wyłącznika automatycznego może
spowodować nieznaczne odchylenia
wartości od podanych.

 
Typ zabezpieczenia ....................... IP54
Temperatura otoczenia maks. ....... 55 °C
Ciśnienie maksymalne .....1 MPa (10 bar)
Prąd maksymalny ...........................10 A
Znamionowe napięcie wejścia
................................230V~, 50/60 Hz
Zasady
bezpieczeństwa
Ten rozdział zawiera podstawowe prze-
pisy bezpieczeństwa dotyczące pracy z
automatem nawadniającym.
Symbole w instrukcji
Symbol niebezpieczeństwa z infor-
macjami na temat ochrony osób i
zapobiegania szkodom material-
nym.
Znak nakazu (w miejscu wykrzyknika
objaśnienie nakazu) z informacjami
na temat zapobiegania szkodom.
Znak informacyjny ze wskazówka-
mi ułatwiającymi posługiwanie się
urządzeniem.
Symbole na urządzeniu
Nie stosować do wody o dużej
zawartości piasku!

15
PL
Przed rozpoczęciem pracy za-
poznaj się dobrze ze wszystkimi
elementami służącymi do obsługi
urządzenia, a w szczególności
z jego funkcjami i sposobami
działania. W razie potrzeby zwróć
się po poradę wykwalikowanego
specjalisty.
Przeczytaj instrukcję obsługi
urządzenia i stosuj się do niej!
Uwaga! W przypadku uszkodzenia
lub przecięcia kabla sieciowego
natychmiast wyciągnij wtyczkę z
gniazdka.
Wartość poziomu ciśnienia akusty-
cznego LWA w dB
G1“ IN Wlot wody
G1“ OUT Wylot wody
Urządzeń elektrycznych nie wolno
wyrzucać razem z odpadami do-
mowymi.
Ogólne zasady
bezpieczeństwa

Ostrożnie: W ten sposób unikniesz
wypadków i zranień:
• To urządzenie nie jest przeznaczone
do używania przez osoby (włącznie z
dziećmi) o ograniczonych zdolnościach
zycznych, zmysłowych lub umysłowych
lub osoby nieposiadające odpowie-
dniej wiedzy i/lub odpowiedniego
doświadczenia, chyba że będą one
pracować pod nadzorem odpowied-
zialnej za ich bezpieczeństwo osoby
lub otrzymają od niej wskazówki, jak
powinno być używane urządzenie.
• Dzieci należy nadzorować, aby
wykluczyć zabawę urządzeniem.
• Osoby, które nie znają instrukcji
obsługi, nie mogą używać urządzenia.
Obsługiwanie urządzenia przez osoby,
które nie ukończyły 16 roku życia, jest
zabronione.
• Jeżeli w wodzie przebywają ludzie lub
zwierzęta, używanie urządzenia jest
zabronione.
• Zastosuj odpowiednie środki w celu
uniemożliwienia dzieciom dostępu do
pracującego urządzenia.
• Prawidłowo posegreguj i usuń materiały
opakowania.
• Nie używaj urządzenia w pobliżu
palnych cieczy lub gazów. Nieprzestrze-
ganie tej wskazówki pociąga za sobą
niebezpieczeństwo pożaru lub wybu-
chu.
• Nie używać do pompowania wody
zawierającej cząstki cierne, np.
piasek. Pompowanie substancji agre-
sywnych chemicznie, abrazyjnych
(powodujących ścieranie), żrących,
palnych (np. paliwa silnikowe) lub
wybuchowych, słonej wody, środków
czyszczących i środków spożywczych
jest niedozwolone. Temperatura pompo-
wanej cieczy nie może być wyższa od
35°C.
• Przechowuj urządzenie w suchym,
zamkniętym i niedostępnym dla dzieci
miejscu.
Ostrożnie! W ten sposób
unikniesz uszkodzeń urządzenia i
wynikających stąd szkód
osobowych:

16
PL
w miejscu zabezpieczonym przed zala-
niem.
• Uważaj, by napięcie sieciowe było
zgodne z danymi znajdującymi się na
tabliczce znamionowej.
• Instalację elektryczną przeprowadź
zgodnie z przepisami obowiązującymi w
kraju użytkowania.
• Urządzenie należy podłączać wyłącznie
do gniazdek wyposażonych w ochronnik
zabezpieczający przed prądem uszkod-
zeniowym (bezpiecznik ) o wartości
prądu uszkodzeniowego nie większej
od 30 mA; bezpiecznik co najmniej 10
amperów.
• Przed każdym użyciem skontroluj
urządzenie, kabel i wtyczkę pod kątem
uszkodzeń. Uszkodzonych kabli nie wol-
no naprawiać, lecz należy je wymieniać
na nowe. Uszkodzenia urządzenia
muszą być usuwane przez wykwaliko-
wanego specjalistę.
• Jeżeli kabel zasilający tego urządzenia
jest uszkodzony, musi on zostać wy-
mieniony przez producenta lub jego
serwis albo osobę posiadającą podobne
kwalikacje - tylko w ten sposób można
zapewnić bezpieczeństwo urządzenia.
• Nie wyciągaj wtyczki z gniazdka,
ciągnąc za kabel. Chroń kabel przed
gorącem, olejem i ostrymi krawędziami.
• Nie noś ani nie mocuj urządzenia za
kabel.
• Używaj tylko przedłużaczy zabezpieczo-
nych przed bryzgami wody i przeznacz-
onych do stosowania na dworze. Przed
użyciem zawsze odwijaj kabel z bębna
kablowego. Zawsze sprawdzaj, czy ka-
bel nie jest uszkodzony.
• Przed rozpoczęciem jakichkolwiek
prac przy urządzeniu, podczas przerw
w pracy oraz podczas nieużywania
urządzenia wyjmuj wtyczkę z gniazdka
sieciowego.
• Nie pracuj uszkodzonym, niekomplet-
nym lub przebudowanym bez zgody
producenta urządzeniem. Przed urucho-
mieniem urządzenia zleć wykwaliko-
wanemu specjaliście sprawdzenie, czy
zostały zastosowane wymagane zabez-
pieczenia elektryczne.
• Nie noś i nie mocuj urządzenia za ka-
bel ani za wąż.
• Chroń urządzenie przed mrozem i
pracą bez wody („na sucho”).
• Używaj tylko oryginalnych akcesoriów i
nie przebudowuj urządzenia.
• Przeczytaj wskazówki na temat
„Czyszczenia i przechowywania”
urządzenia w instrukcji obsługi. Ws-
zystkie wykraczające poza ten zakres
czynności, a szczególnie otwieranie
urządzenia, muszą być wykonywane
przez wykwalikowanego elektryka.
Jeżeli urządzenie wymaga naprawy,
zwracaj się zawsze do naszego Cen-
trum Serwisowego.

Ostrożnie: W ten sposób unikniesz
wypadków i zranień wskutek
porażenia prądem:
• Urządzenie musi być ustawione tak, by
podczas pracy był w każdej chwili za-
pewniony dostęp do wtyczki sieciowej.
• Przed uruchomieniem nowego automatu
nawadniającego zleć wykwalikowane-
mu specjaliście sprawdzenie:
- - czy uziemienie, przewód zerowy
i bezpiecznik uszkodzeniowy spełniają
przepisy dostawcy energii elektrycznej i
bezbłędnie działają,
- - czy złącza elektryczne są zabezpi-
eczone przed wodą i wilgocią.
- W razie zagrożenia zalaniem elek-
tryczne złącza wtykowe należy umieścić

17
PL
• Przekrój przewodów sieciowych nie
może być mniejszy od węży gumowych
z oznaczeniem H07RNF. Przekrój żyły
kabla przedłużacza musi wynosić co na-
jmniej 2,5 mm2.
Uruchamianie
Montaż
• Zamocować do automatu śrubami
mocującymi (10) uchwyt (9).
• Jeżeli chcesz zainstalować automat
nawadniający na stałe, przykręć
go do podłoża. Przykręcenie za
pośrednictwem płyty mocującej zapo-
biegnie też przesuwaniu urządzenia.
Zapewnij sobie swobodny dostęp do
śruby spustowej (13).
Podłączanie do sieci
Nabyty automat nawadniający jest
wyposażony we wtyczkę z zestykiem
ochronnym. Automat nawadniający jest
przeznaczony do podłączania do gniaz-
dek elektrycznych o parametrach 230 V ~
50Hz.
Ustawianie
• Zawsze ustawiaj urządzenie na
wytrzymałym, stabilnym i zabezpie-
czonym przez zalaniem podłożu.
• Zasadniczo automat nawadniający
należy ustawić powyżej powierzchni
wody, która ma być pompowana.
Jeżeli jest to niemożliwe, zainstaluj
wytrzymały na podciśnienie zespół
odcinający między urządzeniem a
wężem zasysającym (dostępne w skle-
pach specjalistycznych).
• Zdjąć kapturek ochronny (5) z wylotu
wody w automacie (6). Zamontować
do wylotu wody (6) łącznik (12).
• Zdjąć kapturek ochronny (14) z wlotu
wody w automacie (15). Zamontować
wyłącznik automatyczny (20) do
łącznika (12).
Podłączanie przewodów
Po stronie ssania użyj przewodu
z zaworem przeciwpowrotnym i
zamontuj ltr wstępny (dostępne
w sklepach specjalistycznych). Po
stronie ssania nie używaj systemów
z szybkozłączami.
W przypadku używania automatu
w domu należy zabezpieczyć ws-
zystkie połączenia śrubowe taśmą
uszczelniającą.
• Zdjąć kapturek ochronny (3) z wlotu
wody w automacie (4). Napełnić prze-
wód ssawny wodą ( wlewać wodę
do przewodu ssawnego dotąd, aż
ujdzie całe powietrze). Zamontować
przewód ssawny do wlotu wody w
automacie (4). Zamontuj przewód
ssący do króćca wlotu wody automatu
nawadniającego (4).
• Zdjąć kapturek ochronny (2) z wylotu
wody w automacie (1). Zamontuj prze-
wód tłoczący do króćca wylotu wody
regulatora automatycznego (1).
Jeżeli w przewodzie ssącym
znajdzie się powietrze, automat
nawadniający nie będzie działać
prawidłowo. Przestrzegać wska-
zówek zawartych w rozdziale
„Napełnianie pompy“.

18
PL
Napełnianie pompy
Przed każdym uruchomieniem automat
nawadniający należy napełnić wodą.
Zapewnia to natychmiastowe rozpoczęcie
pompowania. Praca na sucho prowadzi
do zniszczenia pompy.
• Odkręcić śrubę wlewową (11) automa-
tu.
• Nalewać wodę przez wlew
dotąd, aż zacznie ona wypływać
przez otwór śruby wlewowej (11).
• Wkręcić ponownie śrubę wlewową
(11).
Kontrola przed uruchomie-
niem
• Upewnij się, że sieć elektryczna
ma parametry 230 V ~ 50 Hz.
• Upewnij się, że gniazdko
elektryczne jest sprawne i
wystarczająco zabezpieczone
(min. 10A).
• Upewnij się, że gniazdko siecio-
we jest niezawodnie zabezpie-
czone przez wilgocią i wodą.
Niebezpieczeństwo porażenia
prądem.
Uruchamianie urządzenia
• Podłącz kabel sieciowy regulatora
automatycznego (8) do gniazda
prądowego.
Po podłączeniu urządzenia do sieci
elektrycznej zapalają się wszystkie
wskaźniki.
• Włącz urządzenie włącznikiem-
wyłącznikiem (7).
• Urządzenie sygnalizuje gotowość do
pracy wskaźnikiem „Power-On“ (19).
• Działanie pompy sygnalizuje wskaźnik
„Pump-On“ (18).
• Podczas poboru wody, w chwili spad-
ku ciśnienia w przewodzie, wyłącznik
automatyczny uaktywnia się automaty-
cznie i włącza pompę. Po zaprzesta-
niu poboru wody ciśnienie w przewod-
zie wzrasta, co powoduje samoczynne
wyłączenie pompy przez wyłącznik
automatyczny.
• Gdy świeci wskaźnik „Alarm“ (16),
oznacza to, że urządzenie wyłączyło
się samoczynnie.
Ponowne uruchamianie
urządzenia
• Po automatycznym wyłączeniu
urządzenia z towarzyszącym
zaświeceniem lampki „Alarm“ (16)
nacisnąć przycisk restartu (17).
• Po kilku nieudanych próbach ponow-
nego uruchomienia należy napełnić
pompę na nowo wodą.
Czyszczenie i
przechowywanie
Regularnie oczyszczaj i konserwuj
urządzenie. Zapewni to jego sprawność i
długą żywotność eksploatacyjną.
Prace, które nie zostały opisa-
ne w tej instrukcji obsługi, musi
wykonywać nasze Centrum Serwiso-
we. Stosuj tylko oryginalne części.

19
PL
Przed rozpoczęciem jakichkolwiek
czynności i prac przy urządzeniu
wyjmij wtyczkę z gniazdka sie-
ciowego. Grozi to porażeniem
prądem lub zranieniem przez ru-
chome części.
Ogólny opis oczyszczania
urządzenia
Zmniejszenie wydajności pompy może
oznaczać niedrożność przewodu. Jeżeli
nastąpiło zatkanie pompy, odłącz prze-
wód ssący i tłoczący. Zdemontować
wyłącznik automatyczny (20) i przepłukać
pompę wodą przez otwór gwintowany,
aby usunąć ciała obce.
Wszystkie wykraczające poza ten zakres
czynności, a szczególnie otwieranie pom-
py, muszą być wykonywane przez wykwa-
likowanego elektryka. Jeżeli urządzenie
wymaga naprawy, zwracaj się zawsze do
naszego Centrum Serwisowego.
Przechowywanie
• Przechowuj urządzenie w suchym i
niedostępnym dla dzieci miejscu.
• Przed umieszczeniem pompy w miejscu
przechowywania otwór śrubą spustową
(13) i opróżnij pompę z wody.
Utylizacja i ochrona
środowiska
Przekaż urządzenie, jego akcesoria i
opakowanie do zgodnej z przepisami o
ochronie środowiska naturalnego utyli-
zacji.
Maszyn elektrycznych nie należy
wyrzucać razem z odpadami
domowymi - używaj oddzielnych
punktów zbiorczych.
Informacje na temat stosowanego
systemu utylizacji otrzymasz w
urzędzie gminy.
Dostanie się zużytych urządzeń
elektrycznych na wysypiska śmieci
lub hałdy może doprowadzić
do uwolnienia niebezpiecznych
substancji do wód gruntowych, a
przez to do łańcucha pokarmowe-
go. Może to spowodować szkody
zdrowotne.
Oddaj urządzenie do punktu utylizacji
odpadów. Użyte w produkcji urządzenia
elementy z tworzyw sztucznych i metalu
można od siebie oddzielić i poddać osobnej
utylizacji. Zwróć się po radę do naszego
Centrum Serwisowego.
Części zamienne
Nabywaj części zamienne pod podanym
adresem serwisowym lub numerem telefak-
su.

20
PL
Gwarancja
Szanowna Klientko, Szanowny Kliencie,
na zakupione urządzenie otrzymują Pań-
stwo 3 lata gwarancji od daty zakupu.
W przypadku wad tego produktu przysłu-
gują Państwu ustawowe prawa w stosunku
do sprzedawcy produktu. Prawa te nie są
ograniczone przez naszą przedstawioną
niżej gwarancję.

Okres gwarancji rozpoczyna się z datą
zakupu. Prosimy zachować oryginalny pa-
ragon. Będzie on potrzebny jako dowód
zakupu.
Jeśli w okresie trzech lat od daty zakupu
tego produktu wystąpi wada materiałowa
lub fabryczna, produkt zostanie – wedle
naszego wyboru – bezpłatnie naprawiony
lub wymieniony. Gwarancja zakłada, że
w okresie trzech lat uszkodzone urządze-
nie zostanie przesłane wraz z dowodem
zakupu (paragonem) z krótkim opisem,
gdzie wystąpiła wada i kiedy się pojawi-
ła.
Jeśli defekt jest objęty naszą gwarancją,
otrzymają Państwo z powrotem naprawio-
ny lub nowy produkt. (Wraz z naprawą
lub wymianą produktu okres gwarancji nie
biegnie na nowo.)


Okres gwarancji nie wydłuża się z po-
wodu świadczenia gwarancyjnego. Obo-
wiązuje to również dla wymienionych lub
naprawionych części. Ewentualne uszko-
dzenia i wady istniejące już w momencie
zakupu należy zgłosić bezzwłocznie po
rozpakowaniu. Naprawy przypadające
po upływie okresu gwarancji są odpłatne.

Urządzenie wyprodukowano z zacho-
waniem staranności zgodnie z surowymi
normami jakościowymi i dokładnie spraw-
dzono przed wysyłką.
Gwarancja obowiązuje dla wad mate-
riałowych lub fabrycznych. Gwarancja
nie rozciąga się na części produktu, które
podlegają normalnemu zużyciu i można
je uznać za części zużywalne (np. ltry
lub nasadki), oraz na uszkodzenia części
delikatnych (np. przełączniki, akumulatory
lub elementy szklane).
Gwarancja przepada, jeśli produkt został
uszkodzony, nie był zgodnie z przezna-
czeniem użytkowany i konserwowany.
Użytkowanie zgodnie z przeznaczeniem
wiąże się z przestrzeganiem wszystkich
wskazówek zawartych w instrukcji obsługi.
Należy bezwzględnie unikać zastosowań
i działań, których odradza się lub przed
którymi ostrzega się w instrukcji obsługi.
Produkt jest przeznaczony do użytku
prywatnego, a nie komercyjnego. W przy-
padku niewłaściwego i nieodpowiedniego
obchodzenia się z urządzeniem, stosowa-
nia „na siłę” i zabiegów, które nie zostały
przeprowadzone przez nasz autoryzowa-
ny oddział, gwarancja wygasa.


Aby zagwarantować szybkie przetworze-
nie Państwa sprawy, prosimy o przestrze-
ganie poniższych wskazówek:
• W przypadku wszelkich zapytań
prosimy o przygotowanie paragonu i
numeru artykułu jako dowodu zakupu
(np. IAN 12345).
• Numer artykułu znajduje się na tablicz-
ce znamionowej, stronie tytułowej in-
strukcji (na dole po lewej), na naklejce
na odwrocie lub jest wygrawerowany.
