geo-FENNEL FL 40-Pocket II User manual

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D‘EMPLOI
www.geo-fennel.de
www.geo-fennel.com
www.geo-fennel.fr
DE | EN | FR
FL 40-Pocket II
FL 40-Pocket II HP

2
DE
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent-
gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und
qualitätsgeprüft.
Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins-
besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. Nur ein sachge-
rechter Gebrauch gewährleistet einen langen und zuverlässigen Betrieb.
geo-FENNEL
Precision by tradition.
Inhaltsverzeichnis
1. Lieferumfang A
2. Bedienelemente B
3. Bedienung C
4. Sicherheitshinweise D

3
DE
Technische Daten
Selbstnivellierbereich ± 4°
Genauigkeit ±3 mm / 10 m
Arbeitsbereich
• ohne Empfänger 10 m* / HP: 20 m*
• mit Empfänger 40 m / HP: 60 m
Stromversorgung 3 x 1,5 V AA Alkaline
Betriebsdauer 48 h
Sichtbare Laserdioden 2 x 635 nm
Laserklasse 2
Gewicht 0,8 kg
• Linienlaser FL 40-Pocket II (HP)
• Multifunktionale Halterung
• Batterien
• Magnetische Zieltafel
• Befestigungsriemen
• Gepolsterte Tasche
• Bedienungsanleitung
FL 40-Pocket II Art.-Nr. 541000
FL 40-Pocket II HP Art.-Nr. 541100
Optional: Empfänger
LIEFERUMFANG
*abhängig von der Raumhelligkeit
A

4
DE
BBEDIENELEMENTE
1. Batteriefachdeckel
2. EIN / AUS Laserlinien / Pendelsicherung
3. Kontrolllampe
4. Laseraustrittsfenster
5. EIN / AUS Pulsfunktion / Empfängerbetrieb
6. Multifunktionale Halterung
7. Fixierrad
8. 1/4“- und 5/8“-Stativanschluss (Unterseite)
5
4
8
3
1
2
6
7
MULTIFUNKTIONALE HALTERUNG
Mit der multifunktionalen Halterung kann das Gerät vielseitig eingesetzt werden:
a) an einer Wand mit Schraube oder Nagel.
b) an magnetischen Oberlächen mit den Magneten.
c) an z.B. einem Rohr mit dem Befestigungsriemen.

5
DE
BEDIENUNG C
• Batteriefach (1) öffnen und 3 AA Batterien gemäß den Symbolen im Gehäuse einlegen (Polarität
beachten).
• Gerät aufstellen (Wand, Stativ, ...).
• Gerät einschalten. Ein Laserkreuz wird projiziert.
• Ein optischer (blinkende Linien) und akustischer Alarm zeigen an, wenn das Gerät ausserhalb des
Selbstnivellierbereiches aufgestellt wurde. Gerät bitte in eine waagerechte Position stellen.

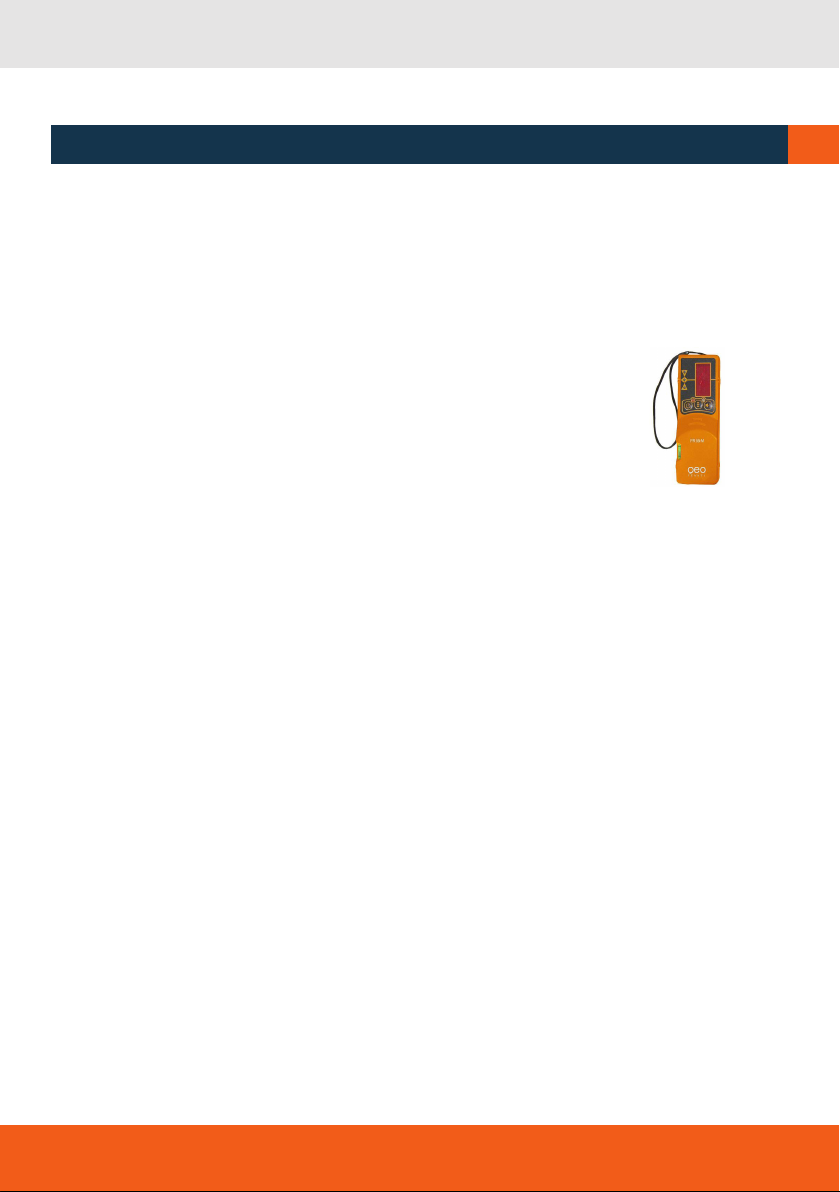

EMPFÄNGERBETRIEB
Der FL 40-Pocket II (HP) kann zur Verlängerung des Arbeitsbereiches oder bei
Einsatz unter ungünstigen Lichtverhältnissen mit dem Empfänger eingesetzt
werden. Der Empfänger ist optional erhältlich (nicht im Lieferumfang enthalten).
Bei Verwendung des Empfängers Taste „P“ am Gerät drücken (Kontrolllampe
neben der Taste leuchtet). Das Gerät ist nun auf Empfängerbetrieb umgeschaltet
(die Laserlinien sind dann etwas schwächer sichtbar).
Der Arbeitsbereich kann somit auf 60 m erweitert werden. Weitere Hinweise
siehe Bedienungsanleitung der Empfänger.
PRÜFUNG DER NIVELLIERGENAUIGKEIT
Gerät in der Mitte zwischen zwei Wänden aufstellen, die ungefähr 5 m voneinander entfernt sind. Die
Tasten H und V1 drücken. Laserkreuz auf Wand markieren. Gerät um 180° drehen und Laserkreuz
erneut markieren.
Gerät etwa 0,6 m von Wand A aufstellen und Markierungen, wie vorstehend beschrieben, wiederholen.
Wenn die Differenz zwischen den ersten beiden Messungen (mit gleichen Zielweiten) und den letzten
beiden Messungen (mit unterschiedlichen Zielweiten) 3 mm nicht überschreitet, liegt Ihr Gerät innerhalb
der Toleranz.
Prüfung der Genauigkeit der horizontalen Linie (Ende zu Ende)
Gerät ca. 5 m von Wand aufstellen und Laserkreuz an Wand markieren. Gerät drehen und Lasekreuz
ca. 2,5 m nach links schwenken und überpüfen, ob waagerechte Linie 2 mm auf der gleichen Höhe mit
dem markierten Kreuz liegt. Vorgang durch Schwenken des Gerätes nach rechts wiederholen.
Prüfung der Genauigkeit der vertikalen Linie (Ende zu Ende)
Gerät ca. 5 m von Wand aufstellen. An dieser Wand ein Lot mit Schnur von ca. 2,5 m Länge befestigen.
V1 drücken und die vertikale Linie auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz,
wenn die Abweichung der vertikalen Linie (von oben bis unten) nicht größer als ± 1,5 mm ist.
FR 55-M

6
DE
SICHERHEITSHINWEISE
UMSTÄNDE, DIE DAS MESSERGEBNIS VERFÄLSCHEN KÖNNEN
Messungen durch Glas- oder Plastikscheiben; verschmutzte Laseraustrittsfenster; Sturz oder starker Stoß. Bitte
Genauigkeit überprüfen.
Große Temperaturveränderungen: Wenn das Gerät aus warmer Umgebung in eine kalte oder umgekehrt gebracht wird,
vor Benutzung einige Minuten warten.
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
Es kann nicht generell ausgeschlossen werden, dass das Gerät andere Geräte stört (z.B. Navigationseinrichtungen);
durch andere Geräte gestört wird (z.B. elektromagnetische Strahlung bei erhöhter Feldstärke z.B. in der unmittelbaren
Nähe von Industrieanlagen oder Rundfunksendern).
CE-KONFORMITÄT
Das Gerät hat das CE-Zeichen gemäß den Normen EN 61010-1:2001 + Korr. 1 + 2, IEC 60825-1:2008- 05.
UMGANG UND PFLEGE
Messinstrumente generell sorgsam behandeln. Nach Benutzung mit weichem Tuch reinigen (ggfs. Tuch in etwas
Wasser tränken). Wenn das Gerät feucht war, sorgsam trocknen. Erst in den Koffer oder die Tasche packen, wenn es
absolut trocken ist. Transport nur in Originalbehälter oder -tasche.
GARANTIE
Die Garantiezeit beträgt zwei (2) Jahre, beginnend mit dem Verkaufsdatum. Die Garantie erstreckt sich nur auf Mängel
wie Material-oder Herstellungsfehler, sowie die Nichterfüllung zugesicherter Eigenschaften. Ein Garantieanspruch
besteht nur bei bestimmungsgemäßer Verwendung. Mechanischer Verschleiß und äußerliche Zerstörung durch Ge-
waltanwendung und Sturz unterliegen nicht der Garantie. Der Garantieanspruch erlischt, wenn das Gehäuse geöffnet
wurde. Der Hersteller behält sich vor, im Garantiefall die schadhaften Teile instand zusetzen bzw. das Gerät gegen ein
gleiches oder ähnliches (mit gleichen technischen Daten) auszutauschen. Ebenso gilt das Auslaufen der Batterie nicht
als Garantiefall.
HAFTUNGSAUSSCHLUSS
1. Der Benutzer dieses Produktes ist angehalten, sich exakt an die Anweisungen der Bedienungsanleitung zu
halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der Anwender sollte sich trotzdem
vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen.
2. Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung sowie daraus
eventuell resultierende Folgeschäden und entgangenen Gewinn.
3. Der Hersteller und sein Vertreter haften nicht für Folgeschäden und entgangenen Gewinn durch Naturkatastro-
phen wie z.B. Erdbeben, Sturm, Flut, usw. sowie Feuer, Unfall, Eingriffe durch Dritte oder einer Verwendung
außerhalb der üblichen Einsatzbereiche.
4. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch geänderte oder
verlorene Daten, Unterbrechung des Geschäftsbetriebes usw., die durch das Produkt oder die nicht mögliche
Verwendung des Produktes verursacht wurden.
5. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn resultierend aus einer nicht
anleitungsgemäßen Bedienung.
6. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbin-
dung mit Produkten anderer Hersteller verursacht wurden.
D

7
DE
WARN- UND SICHERHEITSHINWEISE
· Richten Sie sich nach den Anweisungen der Bedienungsanleitung.
· Anleitung vor Benutzung des Gerätes lesen.
· Blicken Sie niemals in den Laserstrahl, auch nicht mit optischen Instrumenten. Es besteht die Gefahr von Augen-
schäden.
· Laserstrahl nicht auf Personen richten.
· Die Laserebene soll sich über der Augenhöhe von Personen befinden.
· Niemals das Gehäuse öffnen. Reparaturen nur vom autorisierten Fachhändler durchführen lassen.
· Keine Warn- oder Sicherheitshinweise entfernen.
· Lasergerät nicht in Kinderhände gelangen lassen.
· Gerät nicht in explosionsgefährdeter Umgebung betreiben.
· Diese Gebrauchsanleitung ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.
LASERKLASSIFIZIERUNG
Das Gerät entspricht der Lasersicherheitsklasse 2 gemäß der Norm DIN IEC 60825-1:2008-05.
Das Gerät darf ohne weitere Sicherheitsmaßnahmen eingesetzt werden.
Das Auge ist bei zufälligem, kurzzeitigem Hineinsehen in den Laserstrahl durch den Lidschlussreflex geschützt.
Laserwarnschilder der Klasse 2 sind gut sichtbar am Gerät angebracht.
Bitte unbedingt beachten:
Wenn Sie Geräte zur Reparatur / zur Justage an uns zurücksenden, entnehmen Sie bitte unbedingt aus
Sicherheitsgründen Akkus oder Batterien aus dem Gerät!
Danke.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Gerät sendet einen sichtbaren Laserstrahl aus, um z.B. folgende Messaufgaben durchzuführen: Ermittlung von
Höhen, rechten Winkeln, Ausrichtung von horizontalen und vertikalen Bezugsebenen sowie Lotpunkten.

8
EN
Dear customer,
Thank you for your confidence in us having purchased a geo-FENNEL instrument.
This manual will help you to operate the instrument appropriately.
Please read the manual carefully - particularly the safety instructions. A proper use only guarantees a
longtime and reliable operation.
geo-FENNEL
Precision by tradition.
Contents
1. Supplied with A
2. Features B
3. Operation C
4. Safety notes D

9
EN
Technical Data
Self levelling range ± 4°
Accuracy ±3 mm / 10 m
Working range
• without receiver 10 m* / HP: 20 m*
• with receiver 40 m / HP: 60 m
Power supply 3 x 1,5 V AA Alkaline
Operating time 48 h
Visible laser diodes 2 x 635 nm
Laser class 2
Weight 0,8 kg
• Laser cross level FL 40-Pocket II (HP)
• Multi-functional mount
• Set of batteries
• Magnetic target
• Padded bag
• Fixing strap
• User manual
FL 40-Pocket II Art.-No. 541000
FL 40-Pocket II HP Art.-No. 541100
Optional: receiver
SUPPLIED WITH
*depending on room illumination
A

10
EN

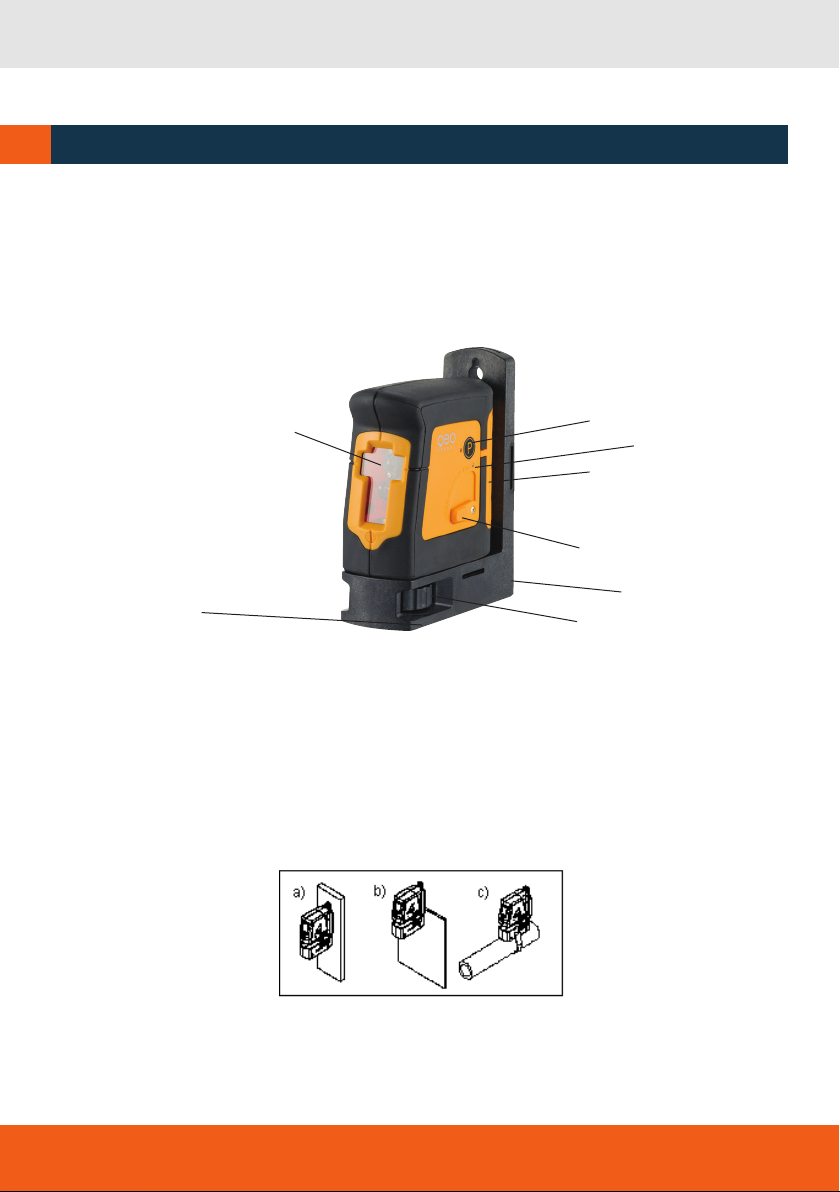

BFEATURES
1. Battery compartment cover
2. ON / OFF switch
3. Power indication lamp
4. Laser emitting window
5. ON / OFF pulse function
6. Multi-functional mount
7. Thumwheel
8. 1/4“ and 5/8“ thread (bottom side)
5
4
8
3
1
2
6
7
MULTI-FUNCTIONAL MOUNT
The multi-functional mount offers various possibilities to use the laser:
a) Fix the mount to a wall by use of a screw or nail.
b) Attach it to a metal plate by use of the built-in magnets.
c) Fix it to a pipe by use of the fixing strap.

11
EN
• Open the battery compartment cover (1) and insert 3 AA batteries (as per indication inside of he
housing - ensure correct polarity).
• Place the unit on a platform or tripod.
• Switch the unit on. A cross line will be projected.
• A visual (blinking lines) and audible alarm indicates if the unit was set up outside of compensator
range. Set it up on a more even surface!

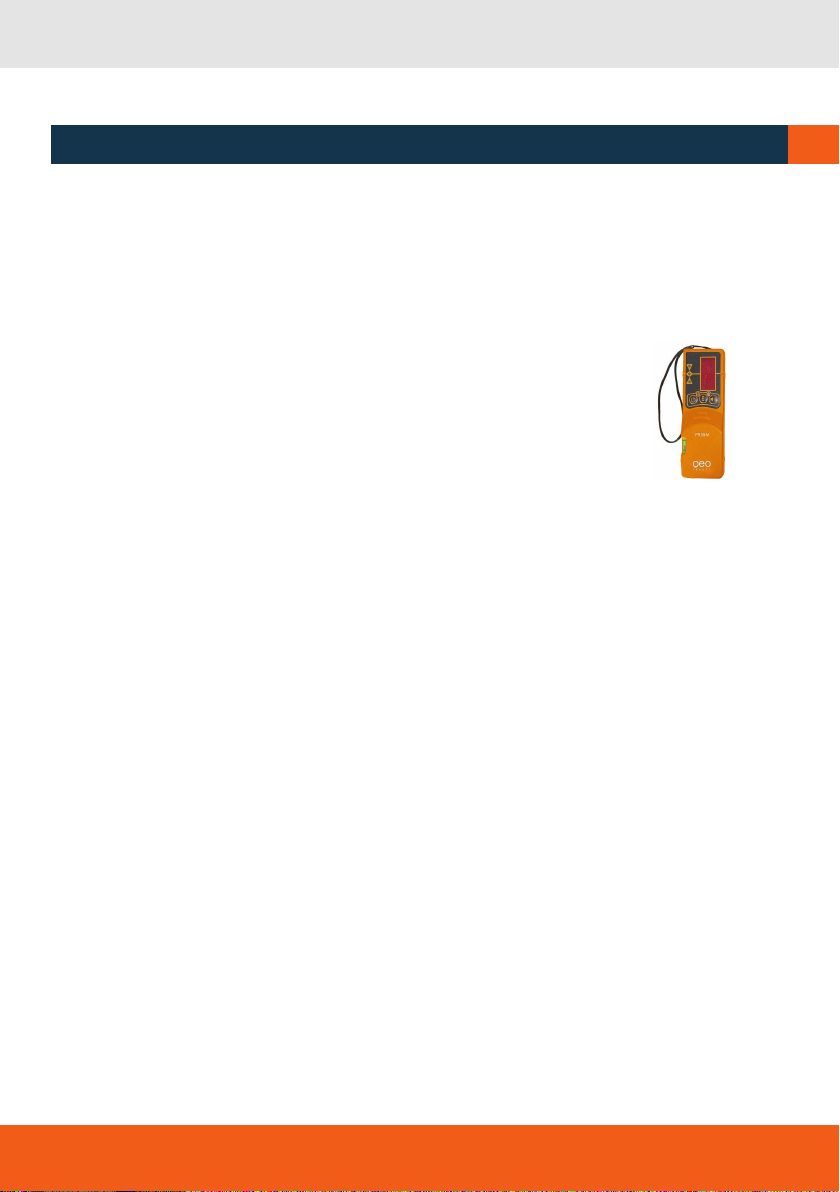

USE WITH RECEIVER (OPTIONAL)
To prolong the working range or at unfavourable light conditions
FL 40-Pocket II (HP) can be used with the optional receiver
(not included in this kit).
Press button „P“ (operating lamp besides the button is illuminated) to
change to receiver mode. The receiver can now detect the signal of
FL 40-Pocket II (HP) (the visibility of the laser lines is weaker in this mode).
The working range can be extended up to 60 meters by use of the
receiver. More detailed information you will find in the user manual
of the receiver.
ACCURACY CHECK
Set up the instrument in the middle of two walls which are about 5 m apart. Press the buttons H and V1.
Mark a visible laser cross on one wall.Turn the unit to the opposite wall and mark a laser cross.
Repeat the measurements with a distance of about 0,6 m to one wall and about 4,4 m to the second
wall.The deviation between the two measurements taken from the centre and the two measurements
taken at 0,6 m and 4,4 m must not exceed 3 mm.
Accuracy check of the horizontal line (end to end)
Set up the instrument about 5 m from a wall. Press buttons H and V1. Mark la aser cross on the wall. Turn
the instrument until the laser cross has moved about 2,5 m to the left side and check if the horizontal line
is within ± 2 mm of the laser cross marked on the wall. Repeat the measurement by turning instrument to
the right side.
Accuracy check of the vertical line (end to end)
Set up the instrument about 5 m from a wall. Fix a plumb line of 2,5 m length to the wall, using a
plumb bob. Press button V1 and bring the laser line into coincidence with the plumb line. The deviation
between laser line and plummet cord from the top to the bottom must not exceed ± 1,5 mm.
OPERATION C
FR 55-M

12
EN
SAFETY NOTES
SPECIFIC REASONS FOR ERRONEOUS MEASURING RESULTS
Measurements through glass or plastic windows; dirty laser emitting windows; after instrument has been dropped or
hit. Please check the accuracy.
Large fluctuation of temperature: If the instrument will be used in cold areas after it has been stored in warm areas (or
the other way round) please wait some minutes before carrying out measurements.
ELECTROMAGNETIC ACCEPTABILITY (EMC)
It cannot be completely excluded that this instrument will disturb other instruments (e.g. navigation systems); will be
disturbed by other instruments (e.g. intensive electromagnetic radiation nearby industrial facilities or radio transmitters).
CE-CONFORMITY
The instrument has the CE mark according to EN 61010-1:2001 + corrig. 1+2, IEC 60825-1:2008-05.
CARE AND CLEANING
Handle measuring instruments with care. Clean with soft cloth only after any use. If necessary damp the cloth with
some water. If the instrument is wet clean and dry it carefully. Pack it up only if it is perfectly dry. Transport in original
container / case only.
NOTE:
During transport base no. 5 must be set to position „OFF“. Disregard may lead to damage of the compensator.
WARRANTY
This product is warranted by the manufacturer to the original purchaser to be free from defects in material and
workmanship under normal use for a period of two (2) years from the date of purchase. During the warranty period,
and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufacturers
option), without charge for either parts or labour. In case of a defect please contact the dealer where you originally
purchased this product. The warranty will not apply to this product if it has been misused, abused or altered. Without
limiting the foregoing, leakage of the battery, bending or dropping the unit are presumed to be defects resulting from
misuse or abuse.
EXCEPTIONS FROM RESPONSIBILITY
1. The user of this product is expected to follow the instructions given in the user manual. Although all instruments
left our warehouse in perfect condition and adjustment the user is expected to carry out periodic checks of the
product’s accuracy and general performance.
2. The manufacturer, or its representatives, assumes no responsibility of results of a faulty or intentional usage or
misuse including any direct, indirect, consequential damage, and loss of profits.
3. The manufacturer, or its representatives, assumes no responsibility for consequential damage, and loss of profits
by any disaster (earthquake, storm, flood etc.), fire, accident, or an act of a third party and/or a usage in other
than usual conditions.
4. The manufacturer, or its representatives, assumes no responsibility for any damage, and loss of profits due to
a change of data, loss of data and interruption of business etc., caused by using the product or an unusable
product.
5. The manufacturer, or its representatives, assumes no responsibility for any damage, and loss of profits caused
by usage other than explained in the user manual.
6. The manufacturer, or its representatives, assumes no responsibility for damage caused by wrong movement or
action due to connecting with other products.
D

13
EN
SAFETY INSTRUCTIONS
· Follow up the instructions given in the user manual.
· Do not stare into the beam. The laser beam can lead to eye injury. A direct look into the beam (even from greater
distance) can cause damage to your eyes.
· Do not aim the laser beam at persons or animals.
· The laser plane should be set up above the eye level of persons.
· Use the instrument for measuring jobs only.
· Do not open the instrument housing. Repairs should be carried out by authorized workshops only. Please contact
your local dealer.
· Do not remove warning labels or safety instructions.
· Keep the instrument away from children.
· Do not use the instrument in explosive environment.
· The user manual must always be kept with the instrument.
LASER CLASSIFICATION
The instrument is a laser class 2 laser product according to DIN IEC 60825-1:2008-05.
It is allowed to use the unit without further safety precautions.
The eye protection is normally secured by the aversion responses and the blink reflex.
The laser instrument is marked with class 2 warning labels.
Please note:
If you return instruments for repair / for adjustment to us please disconnect batteries or rechargeable batteries
from the instrument - this is for safety reasons!
Thank you.
INTENDED USE OF INSTRUMENT
The instrument emits a visible laser beam in order to carry out the following measuring tasks (depending on the instru-
ment): Setting up heights, horizontal and vertical planes, right angles and plumbing points.

14
FR
Cher client,
Nous tenons à vous remercier pour la confiance que vous avez témoignée, par l‘acquisition de votre
nouvel instrument geo-FENNEL.
Les instructions de service vous aideront à vous servir de votre instrument de manière adéquate. Nous
vous recommandons de lire avec soin tout particulièrement les consignes de sécurité de ladite notice
avant la mise en service de votre appareil. Un emploi approprié est l‘unique moyen de garantir un fonc-
tionnement efficace et de longue durée.
geo-FENNEL
Precision by tradition.
Contenu
1. Livré comme suit A
2. Description B
3. Mise en route C
4. Notices de sécurité D

15
FR
Données techniques
Plage d‘autonivellement ± 4°
Précision ±3 mm / 10 m
Portée
• sans détecteur 10 m* / HP: 20 m*
• avec détecteur 40 m / HP: 60 m
Alimentation en courant 3 x 1,5 V AA Alcaline
Autonomie 48 h
Diodes de laser visibles 2 x 635 nm
Classe 2
Poids 0,8 kg
• Laser à lignes FL 40-Pocket II (HP)
• Support multifonctionnel
• Piles
• Cible magnétique
• Lanière de fixation
• Étui rembourré
• Mode d‘emploi
FL 40-Pocket II Art.-Nr. 541000
FL 40-Pocket II HP Art.-Nr. 541100
En option: détecteur
LIVRÉ COMME SUIT
*dépendant de la luminosité ambiante
A

16
FR
BDESCRIPTION DE L‘APPAREIL
1. Couvercle du compartiment de piles
2. Lignes à laser MARCHE/ARRÊT / sécurité du pendule
3. Voyant lumineux de contrôle
4. Fenêtre de sortie du faisceau laser
5. Bouton du mode impulsions MARCHE/ARRÊT /
marche en mode récepteur
6. Support multifonctions
7. Molette de fixation
8. Raccord 5/8” et 1/4” pour trépied de chantier
5
4
8
3
1
2
6
7
SUPPORT MULTIFONCTIONNEL
On peut également fixer l’appareil sans trépied, en opérant comme suit:
a) en paroi avec une vis ou un clou.
b) sur une surface magnétique avec des aimants.
c) p.ex. sur un tuyau avec les lanières de fixation.

17
FR
• Enlever le couvercle du compartiment de piles (1) et y placer 3 piles AA, selon le dessin (veiller à la
polarité correcte).
• Mettre en place l’appareil (en paroi, sur trépied,...).
• Mettre l’appareil sur la position ON; les lignes en croix du laser sont projetées vers l’avant.
• Une alarme optique (lignes clignotantes) et acoustique indique si l’appareil est placé hors de la plage
d’autonivellement; dans ce cas, mettre l’appareil dans une position plus horizontale.
MARCHE EN MODE RÉCEPTEUR
Pour l’allongement de la plage de travail ou pour l’emploi dans des conditions
de luminosité intense, il est possible d’utiliser le FL 40-Pocket II (HP) avec
le détecteur. Ce détecteur est livrable en option (ne fait pas partie du volume
de livraison).
Lors de l’emploi du détecteur , presser la touche „P“ de l‘appareil (le voyant
de contrôle situé à côté de la touche s’allume). Le laser marche alors en
mode récepteur / la marche à impulsions est commutée hors service.
La plage de travail peut ainsi s’allonger jusqu’à 60 m. Pour d’autres indications
voir le mode d‘emploi des détecteurs.
VÉRIFICATION DE LA PRÉCISION DU NIVEAU
Placer l’instrument à midistance entre deux parois, qui soient distantes d’env. 5 m l’une de l’autre. .
Marquer la ligne cruciforme du laser sur la paroi visée. Faire pivoter l’instrument de 180° et marquer à
nouveau la ligne cruciforme sur l’autre paroi.
Placer l’instrument à env. 0,6m de la paroi A et marquer les 2 repères cruciformes sur les deux parois
comme décrit ci-dessus.Si la différence entre les deux premières mesures (niveau à égale distance
des cibles) et les deux dernières mesures (niveau à inégale distance des cibles) ne dépasse pas 3 mm,
l’instrument peut être considéré comme donnant des résultats à l’intérieur des tolérances.
Vérification de la précision de la ligne horizontale (d’une extrémité à l’autre)
Placer l’instrument à env. 5 m d’une paroi. Marquer la ligne cruciforme du laser sur la paroi visée. Faire
pivoter l’instrument et déplacer la ligne cruciforme du laser d’env. 2,5 m vers la gauche, puis vérifier si la
ligne horizontale du niveau se trouve à +/- 2 mm de la ligne cruciforme marquée auparavant sur la paroi.
Répéter l’opération en faisant pivoter l’instrument et déplacer la ligne cruciforme d’env. 2,5 m vers la
droite.
Vérification de la précision de la ligne verticale (d’une extrémité à l’autre)
Placer l’instrument à env. 5 m d’une paroi. Fixer un fil à plomb donnant une ligne verticale d’env. 2,5 m
de longueur sur la paroi. Aligner la ligne verticale du niveau sur la ligne du fil à plomb. La précision du
niveau sera dans les tolérances si l’écart de la ligne verticale (d’une extrémité à l’autre) par rapport au fil
à plomb ne dépasse pas +/- 1,5 mm.
MISE EN ROUTE C
FR 55-M

18
FR
NOTICES DE SÉCURITÉ
CIRCONSTANCES POUVANT FAUSSER LES RÉSULTATS DE MESURES
Mesures effectuées à travers des plaques de verre ou de matière plastique; mesures effectuées à travers la fenêtre
de sortie du faisceau laser lorsqu‘elle est sale. Mesures après que le niveau soit tombé ou ait subi un choc très fort.
Mesures effectuées pendant de grandes différences de température - p.ex. lorsque l‘instrument passe rapidement
d‘un milieu très chaud à un autre très froid; attendre alors quelques minutes d‘adaptation avant de réutiliser le niveau.
NETTOYAGE ET REMISAGE
Essuyer l‘instrument mouillé, humide ou sali en le frottant uniquement avec un tissu de nettoyage. Quant à l‘optique,
la nettoyer avec un tissu fin comme p. ex. un tissu feutré de lunettes.
Ne jamais remiser un instrument humide dans un coffret fermé! Le laisser sécher auparavant au moins pendant un
jour dans un local chauffé! Transport seulement dans l‘étui original.
COMPATIBILITÉ ÉLECTROMAGNETIQUE
De manière générale, il n‘est pas exclu que le niveau ne dérange d‘autres instruments (p. ex. les dispositifs de navigati-
on) ou qu‘il puisse lui-même être dérangé par d‘autres appareils (p.ex. soit par un rayonnement électromagnétique dû à
une élévation de l‘intensité du champ, soit par la proximité d‘installations industrielles ou d‘émetteurs de radiodiffusion).
CONFORMITÉ CE
Le niveau porte le label CE conformément aux normes EN 61010-1:2001 + Cor. 1+2 et IEC 60825-1:2008-05.
GARANTIE
La durée de garantie est de deux (2) ans à partir de la date d‘achat. Cette garantie ne couvre que les défauts tels
que le matériel défectueux ou les anomalies de fabrication, ainsi que le manque des propriétés prévues. Le droit à la
garantie n‘est valable que si l‘utilisation du niveau a été conforme aux préscriptions. En sont exclus l‘usure mécanique
et un endommagement externe par suite d‘usage de la force et/ou d‘une chute. Le droit à la garantie prend fin lorsque
le boîtier a été ouvert. Dans un cas couvert par la garantie, le fabricant se réserve le droit de remettre en état les
éléments défectueux ou d‘échanger l‘instrument par un autre identique ou similaire (possédant les mêmes caracté-
ristiques techniques). De même, un endommagement résultant d‘un écoulement de l‘accumulateur n‘est pas couvert
par la garantie.
EXCLUSION DE LA RESPONSABILITE
1. L‘utilisateur de ce produit est tenu de respecter ponctuellement les instructions du mode d‘emploi. Tous les instru-
ments ont été très soigneusement vérifiés avant leur livraison. Toutefois, l‘utilisateur devra s‘assurer de la précision
de ce niveau avant chaque emploi.
2. Le fabricant et son représentant déclinent toute responsabilité dans le cas d‘utilisation incorrecte ou volontaire-
ment anormale ainsi que pour les dommages consécutifs en découlant, tout comme pour les bénéfices non
réalisés.
3. Le fabricant et son représentant déclinent toute responsabilité pour les dommages consécutifs et les bénéfices
non réalisés par suite de catastrophes naturelles, comme p. ex. tremblement de terre, tempête, raz de marée etc.
ainsi que d‘incendie, accident, intervention malintentionnée d‘une tierce personne, ou encore dus à une utilisation
hors du domaine d‘application normal de l‘instrument.
4. Le fabricant et son représentant déclinent toute responsabilité pour les dommages et les bénéfices non réalisés
par suite de modification ou perte de données, interruption du travail de l‘entreprise etc., à savoir les dommages
qui découlent du produit lui-même ou de la non-utilisation du produit.
D

19
FR
5. Le fabricant et son représentant déclinent toute responsabilité pour les dommages et le bénéfices non réalisés par
suite d‘une manoeuvre non conforme aux instructions.
6. Le fabricant et son représentant déclinent toute responsabilité pour les dommages et les bénéfices non réalisés
qui decoulent d‘une utilisation inadéquante ou en liaison avec des produits d‘autres fabricants.
INDICATIONS D‘AVERTISSEMENT ET DE SÉCURITÉ
· Prière de respecter les instructions fournies dans le mode d’emploi du niveau.
· Lire ces instructions avant d’utiliser l’instrument.
· Ne jamais regarder le faisceau laser, même pas avec un appareil optique, à cause du risque de lésions oculaires
pouvant en résulter.
· Ne pas diriger le faisceau laser sur une personne.
· Le plan du faisceau laser doit se trouver à hauteur des yeux de l’opérateur.
· Ne jamais ouvrir soi-même le boîtier du niveau.
· Faire exécuter les réparations éventuelles uniquement par un spécialiste autorisé.
· Ne pas enlever les indications d’avertissement et de sécurité portées sur le niveau.
· Éviter que l’instrument ne soit touché ou manipulé par des enfants.
· Ne pas utiliser le niveau dans un milieu à risque d’explosions.
CLASSIFICATION DES LASERS
Ce niveau correspond à la classe de sécurité des lasers 2, conformément à la norme DIN EN 60825-1:2008-5. De ce
fait, l’instrument peut être utilisé sans avoir recours à d’autres mesures de sécurité. Au cas où l’utilisateur a regardé un
court instant le faisceau laser, les yeux sont tout de même protégés par le réflexe de fermeture des paupières.
Les pictogrammes de danger de la classe 2 sont bien visibles sur le niveau.
Merci de respecter le suivant impérativement:
Si vous retournez des instruments pour réparation / ajustage vous devez - pour des raisons de sécurité -
impérativement enlever les accus.
Merci.
UTILISATION CONFORME AUX PRESCRIPTION
Le niveau projette un faisceau laser visible, pour effectuer p. ex. les travaux de mesures suivants: détermination de
hauteurs, tracé d’angles droits, pointage de plans de référence horizontaux et verticaux ainsi qu’obtention de points
d’aplomb.

geo-FENNEL GmbH
Kupferstraße 6
D-34225 Baunatal
Tel. +49 561 / 49 21 45
Fax +49 561 / 49 72 34
[e-mail]
www.geo-fennel.de
Technische Änderungen vorbehalten.
All instruments subject to technical changes.
Sous réserve de modifications techniques.
Precision by tradition.
08/2013
