Grandstream Networks GXP2100 User manual

Grandstream Networks, Inc.
1297 Beacon Street, 2nd Floor
Brookline, MA 02446. USA
Tel : [phone] – 9300
Fax: [phone] – 1987
www.grandstream.com
For Warranty and RMA information, please visit www.grandstream.com
GXP2100 4-Line IP Phone
Quick Start Guide

The GXP2100 is not pre-congured to support or
carry emergency calls to any type of hospital, law
enforcement agency, medical care unit (“Emergency
Service(s)”) or any other kind of Emergency Service.
You must make additional arrangements to access
Emergency Services. It is Your responsibility to
purchase SIP-compliant Internet telephone service,
properly congure the GXP2100 to use that service,
and periodically test your conguration to conrm
that it works as You expect. If You do not do so, it is
Your responsibility to purchase traditional wireless
or landline telephone services to access Emergency
Services.
GRANDSTREAM DOES NOT PROVIDE
CONNECTIONS TO EMERGENCY SERVICES VIA
THE GXP2100. NEITHER GRANDSTREAM NOR
ITS OFFICERS, EMPLOYEES OR AFFILIATES MAY
BE HELD LIABLE FOR ANY CLAIM, DAMAGE, OR
LOSS, AND YOU HEREBY WAIVE ANY AND ALL
SUCH CLAIMS OR CAUSES OF ACTION ARISING
FROM OR RELATING TO YOUR INABILITY TO USE
THE GXP2100 TO CONTACT EMERGENCY
SERVICES, AND YOUR FAILURE TO MAKE
ADDITIONAL ARRANGEMENTS TO ACCESS
EMERGENCY SERVICES IN ACCORDANCE WITH
THE IMMEDIATELY PRECEDING PARAGRAPH.
Grandstream GXP2100 is a next-generation enterprise SIP telephone that is
feature rich, easy to use, supports Power-over-Ethernet. The GXP2100 features
intuitive user interfaces, four (4) individual lines, dual 10/100mbps Ethernet
ports, graphical LCD display and a secure central conguration. This SIP phone
combines feature functionality with the latest technology to offer excellent audio
quality, ease of use, expandability, and broad interoperability with 3rd party SIP
platforms. It is ideal for any business communication environment.

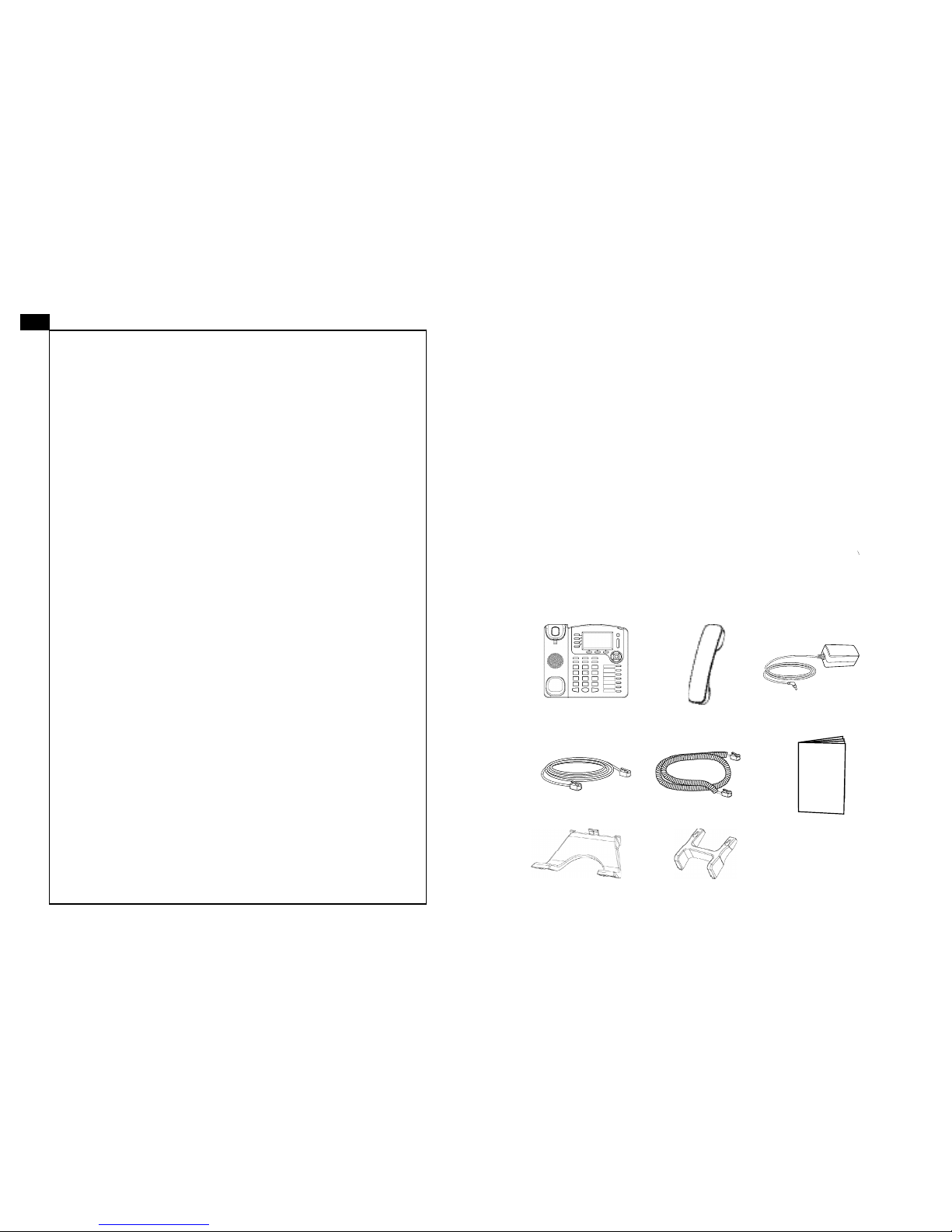

PACKAGE CONTENTS:
OVERVIEW
1 2
EN
PRECAUTIONS:
WARNING: Please DO NOT power cycle the GXP2100 when the LED
lights are ashing during system boot up or rmware upgrade. You may corrupt
rmware images and cause the unit to malfunction.
WARNING: Use only the power adapter included in the GXP2100 package.
Using an alternative non-qualied power adapter may possibly damage the unit.
1 X Quick Install Guide
1 X GXP2100 Main Case 1 X Handset
1 X Phone Cord
1x Ethernet Cable
1 X 5V Power adapter
1 X Wall Mount1x Phone Stand

CONNECTING THE PHONE:
34
PHONE SETUP:
To setup the GXP2100, follow the steps below:
1. Connect the handset and main phone case with the phone cord.
2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or a
router (LAN side of the router) using the Ethernet cable.
3. Connect the 5V DC output plug to the power jack on the phone; plug the power
adapter into an electrical outlet.
4. The LCD will display provisioning or rmware upgrade information. Before
continuing, please wait for the date/time display to show up.
5. Using the phone embedded web server or keypad conguration menu, you
can further congure the phone using either a static IP or DHCP.
Refer to the illustration below when following the setup instructions .

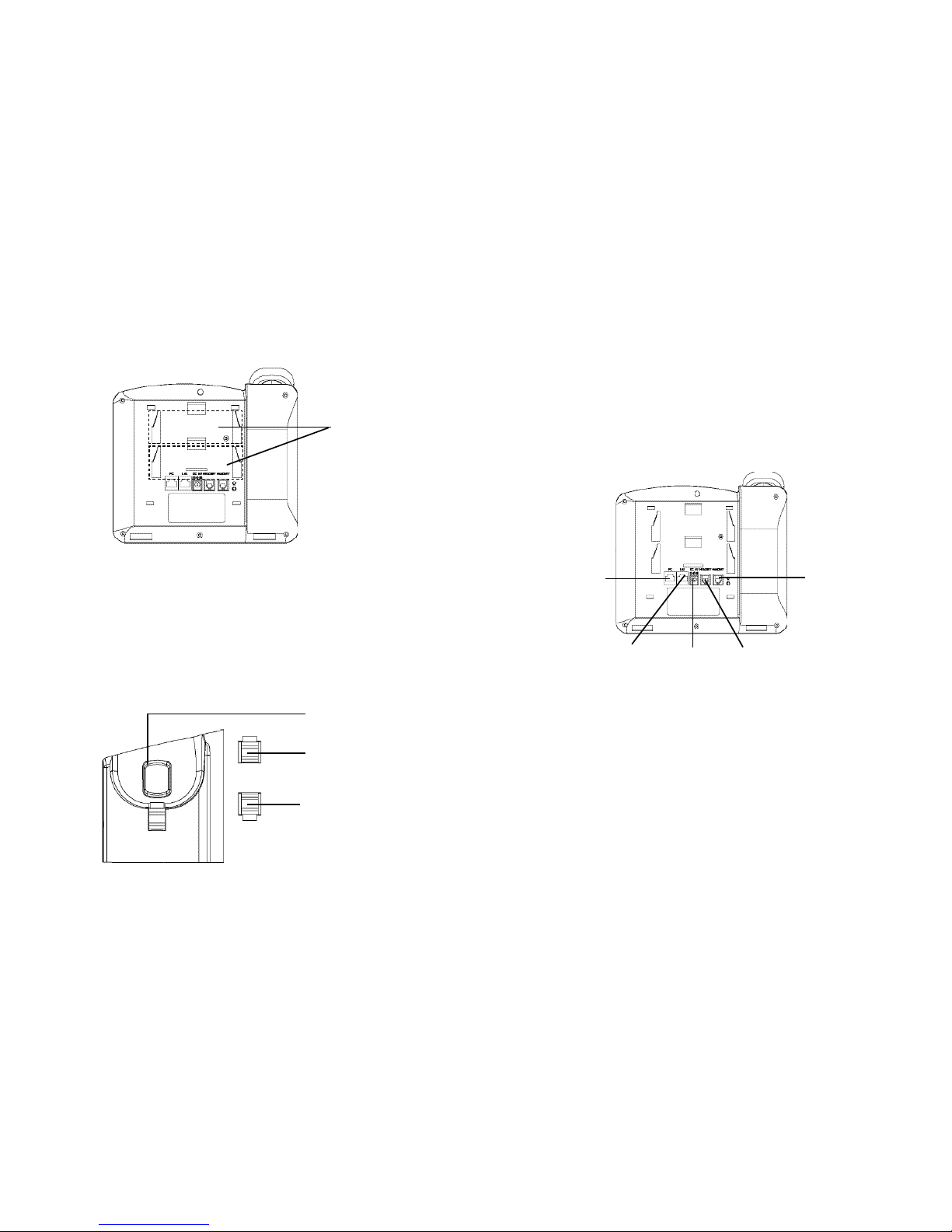

Installing the phone (Wall Mount):
1. Attach the wall mount to the slot on the back of the phone.
2. Attach the phone to the wall via the wall mount hole
3. Pull out the tab on from the handset cradle. (See gure below)
4. Rotate the tab and plug it back into the slot with the extension up to hold the
haQdset while the phone is mounted on the wall. (See gure below)
Tab with extension up
Slots for the
wall mount and
phone stand
Handset Rest
Tab with extension down
PC Port
LAN Port Power Headset Port
Handset Port
For installing the phone on the table with the phone stand, attach the phone
stand to the bottom of the phone where there is a slot for the phone stand.
Installing the phone (Phone Stand) :

5
Congure the GXP2100 using the Keypad:
1. Make sure the phone is idle
2. Press the “MENU” button to access the keypad MENU to congure the phone.
3. Select MENU-> Cong, to congure settings for SIP Proxy, Outbound Proxy,
SIP User ID, SIP Auth ID, SIP Password
4. Follow MENU options to congure the basic features of the phone.
For example: the IP address if using a static IP. For details, please check GXP
Series User Manual.
5. Please contact your ITSP (Internet Telephony Service Provider) for additional
settings that may be necessary to congure the phone.
6
1. To access the MENU, press the round MENU button.
2. Navigate the menu by using the UP/DOWN and LEFT/RIGHT buttons.
3. Press the round MENU button to conrm a menu selection.
4. Delete an entry by pressing the MUTE button.
5. The phone automatically exits MENU mode with an incoming call, the phone
goes off-hook or the MENU mode is left idle for 20 seconds.
Tips For Using the Keypad:
PHONE CONFIGURATION:
Congure the GXP2100 using a Web Browser:
1.Ensure your phone is powered up and connected to the Internet.
2. Press MENU button to go into menu of the phone.
3. Press the “down” arrow button to “Status” and press MENU button to see
the IP address.
4. Type the phone’s IP address in your PC browser. (See gure on right)
5. The default administrator password is “admin”; the default end-user pass-
word is “123”.
Note: For the detailed user manual, please download from:
http://www.grandstream.com/support/gxp_series/general/gxp_support.html

Le GXP2100 n’est pas pré conguré pour soutenir ou
réaliser des appels d’urgence à tout type d’hôpital,
organisme d’application de la loi, unité de soins médi-
caux ou tout autre type de service d’urgence. Vous
devez prendre des dispositions supplémentaires pour
accéder à des services d’urgence. Il est de votre
responsabilité d’acheter un service de téléphonie par
Internet, congurer correctement le GXP2100 pour
utiliser ce service et de tester périodiquement votre
conguration pour vérier qu’il fonctionne comme
prévu. Si vous ne procédez pas ainsi, il est de votre
responsabilité d’acheter des services de téléphonie
traditionnel sans l ou laires pour accéder aux ser-
vices d’urgence.
GRANDSTREAM NE FOURNIT PAS
DE CONNEXIONS AUX SERVICES D’URGENCE
VIA LE GXP2100. NI GRANDSTREAM NI SES DIRI-
GEANTS, SES EMPLOYÉS OU SES FILIALES NE
PEUT ETRE TENUE RESPONSABLE DE TOUTE
RÉCLAMATION, DOMMAGE OU PERTE ET VOUS
RENONCEZ À TOUTE TELLE RÉCLAMATION OU
CAUSE D’ACTION DECOULANT DE OU EN RELA-
TION AVEC VOTRE INCAPACITE D’UTILISER LE
GXP2100 POUR CONTACTER LES SERVICES
D’URGENCE, ET VOTRE ECHEC DE REALISER
DES ARRANGEMENTS SUPPLEMENTAIRES
POUR ACCEDER AUX SERVICES D’URGENCE
CONFORMEMENT AU PARAGRAPHE PREC-
EDENT.
8
FR
Grandstream GXP2100 est la nouvelle génération des téléphones SIP pour les
entreprises qui est riche en fonctionnalités, facile à utiliser, supporte Power-over-
Ethernet. Le GXP2100 dispose d’interfaces utilisateur intuitives, quatre (4) différ-
entes lignes, double ports Ethernet 10/100Mbps, d’afchage graphique à cristaux
liquides et une conguration centrale et sécurisée. Ce téléphone SIP combine la
fonctionnalité avec les dernières technologies pour offrir une excellente qualité
audio, facilité d’utilisation, d’évolutivité et d’une large interopérabilité avec les
plates-formes SIP 3e partie. Il est idéal pour n’importe quel environnement de
communication d’entreprise.

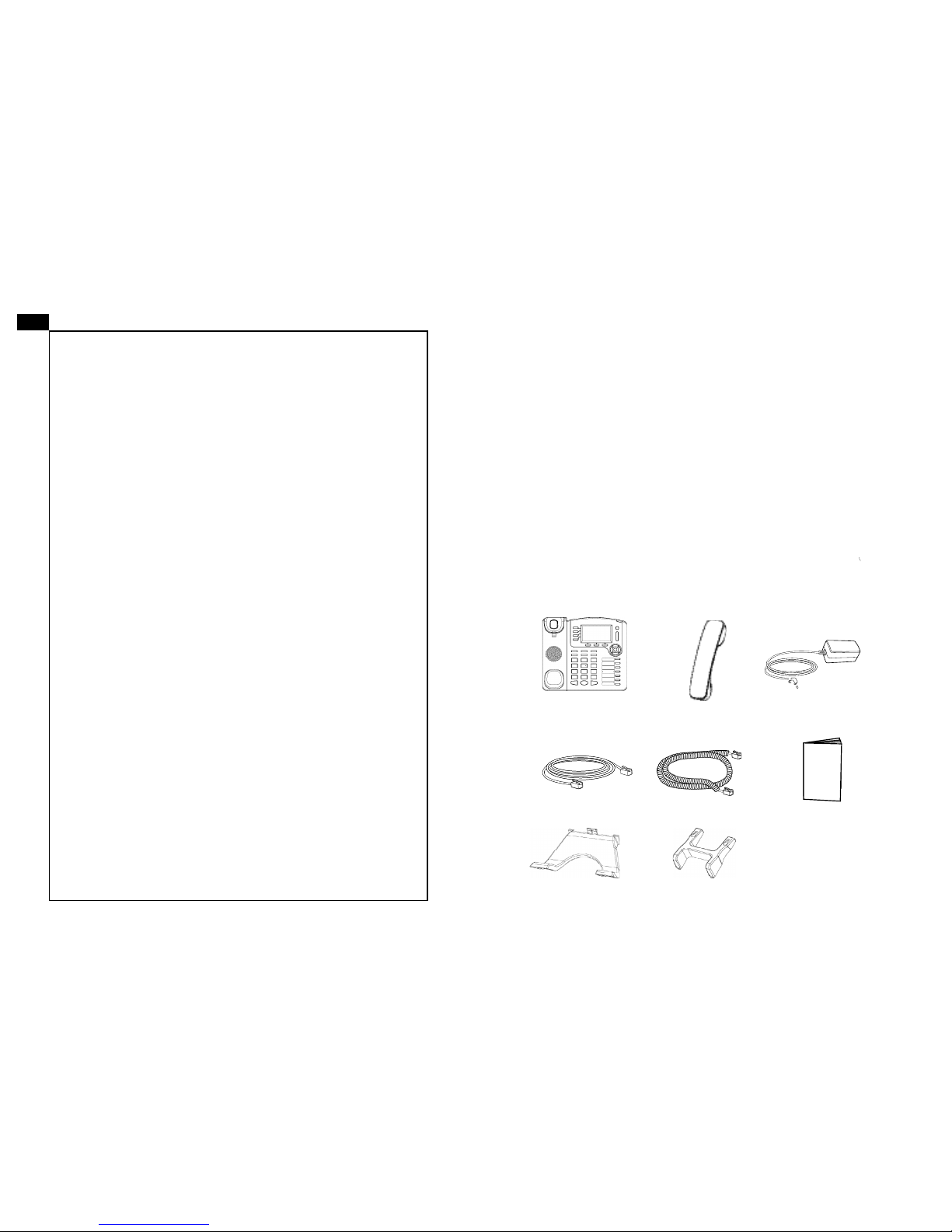

CONTENU DU PACK :
PRESENTATION:
PRECAUTIONS:
ALERTE: Veuillez ne pas redémarrer le GXP2100 lorsque les voyants
clignotent durant le démarrage du système ou la mise à jour du rmware. Ca
peut corrompre l’image du rmware et causer un dysfonctionnement de l’unité..
ALERTE: N’utilisez que le boîtier d’alimentation fourni dans le pack
GXP2100. L’utilisation d’un autre boîtier d’alimentation non qualié peut endom-
mager l’unité.
1 X Appareil GXP2100 1 X Combiné
1 X Câble téléphonique1 X Câble Ethernet
1 X Boîtier d’alimentation 5V
1 X Guide d’installation
rapide
1 X Montage mural
1 X Positionneur
téléphonique
7

910
INSTALLATION DU TELEPHONE:
Installation du téléphone (montage sur le mur)
1. Attachez le montage mural à la fente située à l’arrière du téléphone.
2. Joindre le téléphone au mur par le trou du support mural.
3. Tirez la languette du support du combiné. (Voir gure ci-dessous)
4. Faire pivoter l’onglet et branchez-le dans la fente, avec l’extension jusqu’au
tenir le casque d’écoute alors que le téléphone est monté sur le mur. (Voir gure
ci-dessous)
Onglet avec extension
vers le haut
Combiné reste
Onglet avec extension
vers le bas
CONNECTER LE TELEPHONE:
Pour installer le GXP2100, suivez les instructions ci-dessous :
1. Connectez le combiné et le boîtier de téléphone principal avec le câble télé-
phonique.
2. Connecter le port LAN de votre téléphone au port RJ-45 d’un concentrateur /
commutateur ou un routeur (côté LAN du routeur) à l’aide du câble Ethernet.
3. Connectez la che de sortie 5V DC à la prise d’alimentation sur le téléphone,
branchez l’adaptateur dans une prise électrique.
4. Le LCD va afcher les informations de provisionnement ou de mise à jour
du rmware. Avant de continuer, veuillez patienter jusqu’à que la date/heure
s’afche.
5. En utilisant le serveur web intégré du téléphone ou le menu de la conguration
du téléphone, vous pouvez le congurer en utilisant soit IP statique ou DHCP.
Reportez-vous à l’illustration ci-dessous en suivant les instructions d’installation.
Le design du GXP2100 lui permet d’être placé sur la table et ne nécessite pas un
positionneur.
Installation du téléphone:
Fentes pour le
montage mural
et support du
téléphone
Port PC
Port LAN Alimentation Port du casque
d’ecoute
Port Combiné

12
1. Pour accéder au MENU, appuyez sur le bouton circulaire MENU.
2. Naviguez dans le menu en utilisant les boutons HAUT/BAS et GAUCHE/
DROITE.
3. Appuyez sur le bouton circulaire MENU pour conrmer la sélection.
4. Supprimer une entrée en appuyant sur le bouton MUET.
5. Le téléphone quitte automatiquement le mode MENU quand il y a un appel
entrant, le téléphone est décroché, ou lorsque le mode MENU est laissé inactif
pendant 20 secondes.
Conseils d’utilisation du clavier :
CONFIGURATION DU TELEPHONE :
Congurer le GXP2100 en utilisant le Navigateur web :
1. Vériez que votre téléphone est sous tension et connecté à Internet.
2. Appuyez sur le bouton MENU pour aller dans le menu du téléphone.
3. Appuyez sur le bouton «Flèche vers le bas » jusqu’a “Statut” et appuyez sur la
touche MENU pour afcher l’adresse IP.
4. Tapez l’adresse IP du téléphone dans votre navigateur PC.
5. Le mot de passe d’administrateur par défaut est «admin», le mot de passe
utilisateur par défaut est “123”.
Congurer le GXP2100 en utilisant le Clavier:
1. Assurez-vous que le téléphone est libre
2. Appuyez sur le bouton “MENU” pour accéder au MENU pour congurer le
téléphone.
3. Sélectionnez Menu-> Cong, pour congurer les paramètres du Proxy SIP,
Proxy Sortant, Nom d’utilisateur SIP, Nom d’authentication SIP, mot de passe
SIP.
4. Suivez les options du menu pour congurer les fonctionnalités de base du té-
léphone - par exemple: l’adresse IP si vous utilisez une adresse IP statique. Pour
plus de détails, veuillez vérier le manuel d’utilisation de la série GXP.
5. Veuillez contactez votre Fournisseur d’accès Internet pour les paramètres sup-
plémentaires qui peuvent être nécessaire pour congurer le téléphone.
Note : Pour le manuel d’utilisation détaillé, veuillez le télécharger a partir de :
http://www.grandstream.com/support/gxp_series/general/gxp_support.html
11

El GXP2100 no esta pre-congurado para soportar
o realizar llamadas de emergencia a ningún tipo de
hospital, agencia policial, unidad de cuidado medico
o cualquier otro servicio de emergencia. Es su re-
sponsabilidad contratar un servicio de telefonía de
Internet compatible con el protocolo SIP, congurar
el GXP2100 para utilizar dicho servicio y periódica-
mente probar esta conguración para conrmar que
este trabajando como usted espera. Si es requisito
no es completado, es su responsabilidad contratar
un servicio de telefonía ja o celular para tener ac-
ceso a servicios de emergencia.
GRANDSTREAM NO PROVEE CONEXIONES A
SERVICIOS DE EMERGENCIA A TRAVÉS DEL
GXP2100. NI GRANDSTREAM NI NINGUNO DE
SUS OFICIALES, EMPLEADOS O AFILIADOS SON
RESPONSABLES DE NINGUNA DEMANDA, DAÑO
O PERDIDA QUE ESTO PUEDA OCASIONAR Y
MEDIANTE ESTE COMUNICADO USTED RENUN-
CIA A CUALQUIER RECLAMO O CONSECUENCIA
PROVENIENTE O RELACIONADO DE LA INHAB-
ILIDAD DE CONTACTAR SERVICIOS DE EMER-
GENCIAS CON EL GXP2100 Y SU FALTA DE NO
HABER HECHO LOS ARREGLOS DE LUGAR PARA
ACCESAR ESTOS SERVICIOS DE EMERGENCIA
DE ACUERDO CON EL PÁRRAFO ANTERIOR.
ES
El GXP2100 es un teléfono IP de nueva generación rico en funciones, fácil de
usar y soporta PoE. El GXP2100 tiene interfaces intuitivas, cuatro (4) líneas
individuales, dos puertos Ethernet 10/100mbps, pantalla gráca LCD y una
conguración central segura. Este teléfono SIP combina funcionalidad con la
tecnología más reciente para ofrecer una calidad excelente de audio, expansión
y amplia interoperabilidad con plataformas SIP. Es ideal para cualquier ambi-
ente de comunicaciones empresarial.
LO QUE CONTIENE EL PAQUETE:
INFORMACIÓN GENERAL
14
PRECAUCIONES:
ADVERTENCIA: No apague el GXP2100 cuando las luces indicadoras se
encuentren en estado intermitente al momento de iniciar el equipo o actualizar
el rmware. Esto podría ocasionar que la unidad no continúe funcionando cor-
rectamente.
ADVERTENCIA: Solamente utilice la fuente de poder incluida en el
paquete del GXP2100. Utilizar un adaptador de poder alternativo no certicado
podría dañar su unidad.
1 X Unidad Principal 1 X Auricular
1 X Cable Telefónico1 X Cable de Red Ethernet
1 X Fuente de poder de 5V
1 X Guía de Instalación
Rápida
1 X Montura de pared1 X Soporte para el
Teléfono
13

15
INSTALACIÓN DEL TELÉFONO:
Instalando el teléfono (Montura de Pared):
1. Inserte la montura de pared en la ranura de atrás del teléfono
2. Coloque el teléfono en la pared utilizando los oricios.
3. Halé la lengüeta de la horquilla del auricular.
4. Coloque la lengüeta en la misma ranura de tal manera que soporte el auricular
una vez el teléfono este colgado de la pared.
Lengüeta con extensión
hacia arriba
Descanso del Auricular
Lengüeta con extensión
hacia abajo
CONECTANDO EL TELÉFONO:
16
Per impostare il GXP2100, seguire la seguente procedura:
1. Conecte el auricular a la unidad utilizando el cable telefónico.
2. Conecte el puerto LAN del teléfono al zócalo RJ-45 de un hub/switch o router
usando el cable Ethernet.
3. Conecte la fuente de poder de 5V DC a la salida de alimentación del teléfono
y la salida de electricidad.
4. La pantalla LCD va a mostrar un mensaje de aprovisionamiento o actual-
ización de rmware. Antes de continuar espero hasta que la pantalla muestra el
tiempo y la fecha.
5. Utilizando la interfase Web integrada accediendo la dirección IP del teléfono
en un navegador Web o mediante el teclado, congure el teléfono utilizando una
dirección IP estática o dinámica con DHCP.
Haga referencia a la gura de mas abajo al seguir las instrucciones.
Pour installer le téléphone sur la table avec le positionneur du téléphone, joignez
ce dernier à la base du téléphone où il y a une fente. (Moitié supérieure, une
partie du bas).
Instalando el teléfono (Positionneur téléphonique):
Agujeros del
parante del
teléfono para la
montura sobre
pared
Puerto PC
Puerto LAN Alimentación Puerto de receptor de cabeza
Puerto del auricular

17
1. Para accesar al MENU, presione la tecla circular MENU.
2. Para navegar el menú utilice las teclas direccionales.
3. Presione el botón de MENU para conrmar su selección.
4. Borre una entrada presionando la tecla de MUTE.
5. El teléfono va a salir del MENU cuando hay una llamada entrante, el auricular
es levantado o cuando el teléfono permanece en reposo por 20 segundos.

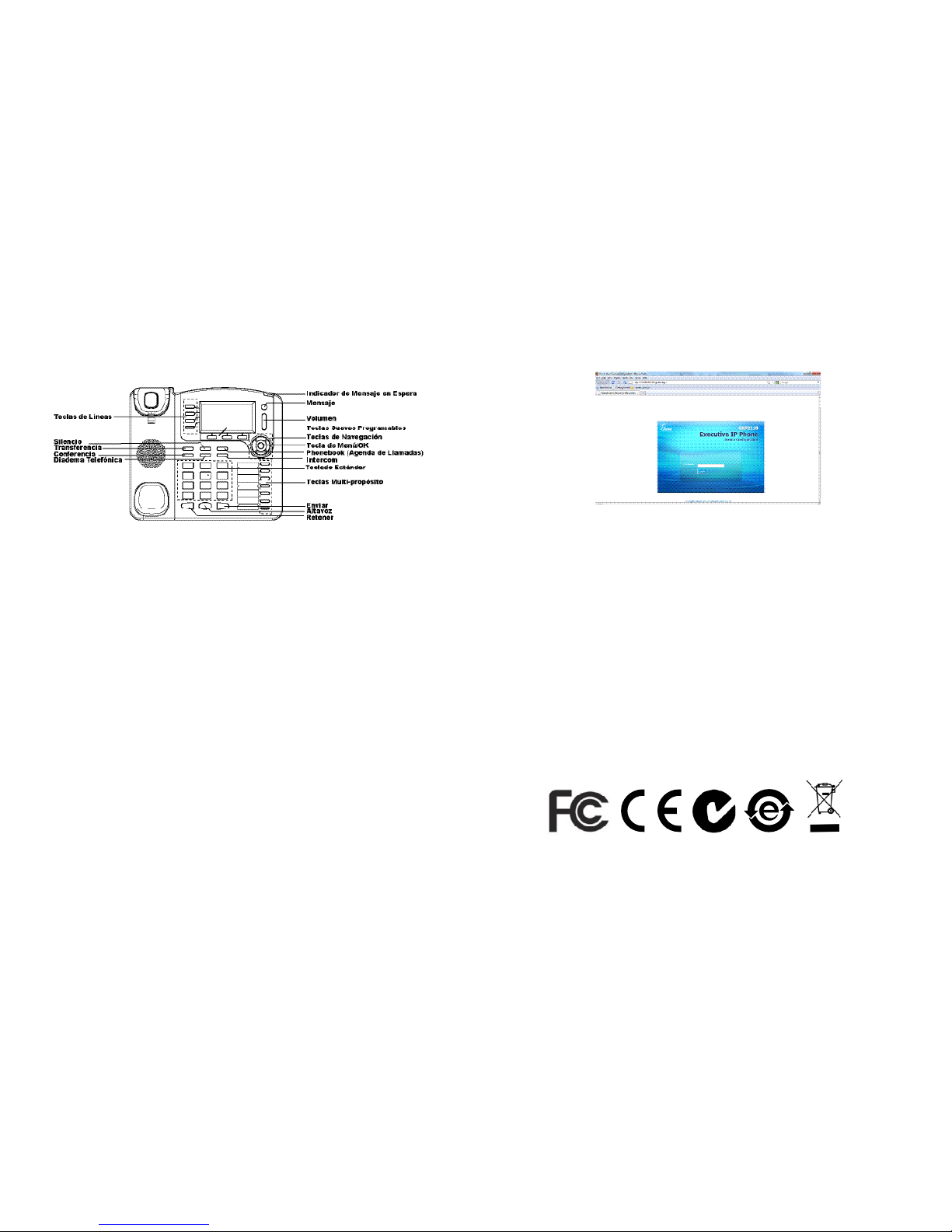

Sugerencias para Usar el Teclado:
CONFIGURACIÓN DEL TELÉFONO:
Congurando el GXP2100 utilizando un navegador Web:
1. Asegure que su teléfono este conectado a la red y tenga electricidad.
2. Presione el botón de MENU.
3. Navegue hasta la opción de “Status” y presione MENU para descubrir la direc-
ción IP del teléfono.
4. Ingrese la dirección IP del teléfono en su navegador.
5. La clave de administrador por defecto es “admin”; para usuarios nales es
“123”.
Congurando el GXP2100 usando el teclado:
1. Asegure que el teléfono se encuentre en reposo.
2. Presione la botón de MENU.
3. Seleccione Cong, para congurar el SIP Proxy, Outbound Proxy, SIP User ID,
SIP Auth ID, SIP Password.
4. Continúe navegando por las opciones de MENU para congurar otras opcio-
nes básicas.
5. Contacte a su proveedor de servicio de telefonía para cualquier modicación
adicional que sea necesaria.
18
Nota: El manual de usuario completo puede ser descargado de:
http://www.grandstream.com/support/gxp_series/general/gxp_support.html

Das GXP2100 ist nicht für die Durchführung von Notrufen
an Krankhäuser, Strafverfolgungsbehörden, medizinische
Pegeeinrichtungen (“Notdienste”) oder jegliche andere
Form von Notdiensten ausgerichtet. Sie müssen zusätzli-
che Einstellungen vornehmen, um Zugang zu Notdiensten
zu erhalten. Es liegt an Ihnen, einen SIP-kompatiblen
Internettelefoniedienst zu erwerben, das GXP2100 korrekt
für die Nutzung dieses Dienstes zu kongurieren und die
Kongurierung regelmäßig auf ihre Funktionstüchtigkeit
zu testen. Andernfalls liegt es an Ihnen, herkömmliche
Drahtlos- oder Festnetztelefoniedienste zu erwerben, um
Zugang zu Notdiensten zu erhalten.
GRANDSTREAM BIETET ÜBER DAS GXP2100 KEINE
VERBINDUNG ZU NOTRUFEN AN. WEDER DAS UN-
TERNEHMEN GRANDSTREAM NOCH SEINE FUNK-
TIONÄRE, ANGESTELLTEN ODER PARTNER KÖNNEN
FÜR FORDERUNGEN, SCHADEN ODER VERLUSTE
HAFTBAR GEMACHT WERDEN. SIE VERZICHTEN
HIERMIT AUF JEGLICHE UND ALLE SOLCHE FORDER-
UNGEN ODER RECHTLICHEN SCHRITTE, DIE DURCH
DIE UNMÖGLICHKEIT, ÜBER DAS GXP2100 NOTRUFE
ZU NUTZEN, SOWIE DURCH IHR VERSÄUMNIS, DIE
GEMÄß DEM VORHERGEHENDEN PARAGRAPH NOT-
WENDIGEN ZUSÄTZLICHEN EINSTELLUNGEN FÜR
DEN ZUGANG ZU NOTRUFEN VORZUNEHMEN, VER-
URSACHT WERDEN KÖNNEN.
19
DE
Das Grandstream GXP2000 ist ein SIP-Telefon der nächsten Generation,
welches über zahlreiche Funktionen verfügt, leicht in der Anwendung ist und
Power-over-Ethernet unterstützt. GXP2000 kennzeichnen die intuitiven Be-
nutzerschnittstellen, vier (4) individuelle Leitungen, duale 10/100mbps Ethernet-
Anschlüsse, die grasche LCD-Anzeige und eine einfache Hauptkonguration.
Dieses SIP-Telefon verbindet Eigenschaftsfunktionalität mit der neuesten
Technologie, um ausgezeichnete Audioqualität, Benutzerfreundlichkeit, Aus-
baufähigkeit und die breite Interoperabilität mit den Plattformen von Drittanbiet-
ern anzubieten. Das ist für jede Geschäftskommunikationumwelt ideal.
PAKETINHALT:
ÜBERSICHT:
20
VORSICHTSMAßNAHMEN:
WARNUNG: Bitte das GXP2100 NICHT an einen Stromkreislauf an-
schließen, wenn die LED-Leuchten während eines Systemstarts oder eines
Firmware-Upgrades blinken. Sie könnten dadurch Firmware-Images beschädigen
und einen Funktionsausfall des Geräts verursachen.
WARNUNG: Nur den der Packung beigelegten Stromadapter verwenden.
Die Verwendung eines anderen, ungeeigneten Stromadapters kann das Gerät
beschädigen.
1 X GXP2100
Basisstation 1 x Handapparat
(Hörer)
1 x Telefonkabel1 x Ethernetkabel
1 x Stromadapter (5V)
1 x Kurzanleitung
1 X Wandhalterung1 x Telefonhalter

21
EINRICHTUNG DES TELEFONS:
Installation des Telefons (Anbringen an der Wand):
1. Bringen Sie den Telefonhalter als Abstandhalter an der Unterseite des Telefons
an.
2. Bringen Sie das Telefon über die Wandbohrungen an der Wand an.
3. Klappen Sie die Klappe aus dem Hörer aus (s. Abbildung unten).
4. Drehen Sie die Klappe und schieben Sie sie so in den Schlitz zurück, dass der
Fortsatz hervorsteht, sodass der Hörer an der Wand hält (s. Abbildung unten).
Klappe mit hervorstehen-
dem Fortsatz
Hörerhalterung
Kappte ohne hervorste-
henden Fortsatz
VERBINDUNGSAUFBAU:
22
Um das GXP1200 einzurichten, folgen Sie diesen Schritten:
1. Verbinden Sie das Handset und die Basisstation mit dem Telefonkabel.
2. Verbinden Sie den LAN-Port des Telefons mit der RJ-45 Buchse eines Hubs/
Schalters oder eines Routers (LAN-Seite des Routers) mit Hilfe des Ethernetka-
bels
3. Verbinden Sie den 5V Gleichstromstecker mit der Strombuchse am Telefon;
stecken Sie den Stromadapter in eine Steckdose.
4. Das Display zeigt “Laden” oder Information zu Firmwareupgrades an. Bevor
Sie fortfahren, warten Sie auf die Zeit/Datumsanzeige.
5. Über den im Telefon integrierten Webserver oder das Kongurationsmenü der
Tastatur können Sie weitere Kongurierungen vornehmen und dabei entweder
statisches IP oder DHCP benutzen.
Folgen Sie der Setup-Anleitung (s. Abbildung unten).
Wenn Sie das Telefon auf dem Tisch mit Hilfe des Telefonhalters positionieren
möchten, so bringen Sie den Telefonhalter an der Unterseite des Telefons an, wo
sich ein Schlitz für diesen Zweck bendet (oberer Hälfte, unterer Teil).
Installation des Telefons (Stehen auf dem Tisch):
Steckplatz für
den Telefon-
standplatz und
Wandhalterung
PC-Port
LAN-Port Strom Hörer-Anschluss
Kopfhörerbuchse

23
1. Um zum Menü zu kommen, drücken Sie die runde MENU-Taste.
2. Navigieren Sie im Menü über die UP/DOWN- bzw. LINKS/RECHTS-Tasten.
3. Drücken Sie die runde MENU-Taste, um die Menüauswahl zu bestätigen.
4. Über die MUTE-Taste können Sie Einträge löschen.
5. Das Telefon verlässt den Menü-Modus automatisch bei einem eingehenden
Anruf, wenn der Hörer abgenommen wird oder wenn länger als 20 Sekunden
keine Taste gedrückt wurde.
Tipps für die Benutzung der Tastatur:
KONFIGURIERUNG DES TELEFONS:
Kongurieren Sie das GXP2100 über einen Webbrowser:
1.Vergewissern Sie sich, dass das Telefon voll aufgeladen und mit dem Internet
verbunden ist.
2. Drücken Sie “MENU”, um ins Telefonmenü zu gelangen.
3. Drücken Sie die Tasten mit dem Pfeil nach unten bis “Status” und drücken Sie
die “MENU”-Taste, um die IP-Adresse anzuzeigen.
4. Geben Sie die IP-Adresse des Telefons in Ihren PC-Browser ein.
5. Das Administrator-Passwort ist “admin”; das Endbenutzer-Passwort ist “123”.
Kongurieren Sie das GXP2100 über die Tastatur:
1. Schließen Sie alle aktuellen Funktionen des Telefons.
2. Drücken Sie “MENU”, um ins Menü zu gelangen.
3. Wählen Sie MENU -> Cong, um die Einstellungen für SIP Proxy, Outbound
Proxy, SIP Benutzer-ID, SIP Authentizierungs-ID und SIP Passwort zu kongu-
rieren.
4. Folgen Sie den Menüoptionen, um die Basisfeatures Ihres Telefons zu kon-
gurieren – zum Beispiel die IP-Adresse, falls Sie ein statisches IP benutzen.
Weitere Informationen nden Sie in der Gebrauchsanleitung des GXP-Serie.
5. Bitte kontaktieren Sie Ihren Internettelefonie-Provider für zusätzliche Einstel-
lungen, die für die Kongurierung Ihres Telefons nötig sein könnten.
24
Achtung: Eine ausführliche Gebrauchsanweisung können Sie unter
http://www.grandstream.com/support/gxp_series/general/gxp_support.html
herunterladen.

GXP2100 non è precongurato per supportare o
effettuare chiamate di emergenza a qualsiasi tipo di
ospedale, struttura giudiziaria, unità di assistenza
medica (“Servizi di emergenza”) o a qualsiasi altro
tipo di servizio di emergenza. È necessario effet-
tuare accordi supplementari per accedere ai Servizi
di emergenza. È a Vostra esclusiva responsabilità
acquistare servizi di telefonia internet conformi con
SIP, congurare GXP2100 correttamente per usare
tale servizio ed effettuare test periodici della congu-
razione per assicurarsi che funzioni in modo idoneo.
Se non si effettua ciò, è Vostra responsabilità ac-
quistare servizi telefonici ssi o wireless tradizionali
per accedere ai Servizi di emergenza.
GRANDSTREAM NON FORNISCE COLLEGA-
MENTI AI SERVIZI DI EMERGENZA ATTRAVERSO
GXP2100. NÈ GRANSTREAM NÈ I SUOI RESPON-
SABILI, DIPENDENTI O AFFILIATI POSSONO
ESSERE RITENUTI RESPONSABILI DI QUALSIASI
RECLAMO, DANNO O PERDITA , E DI QUALSIASI
AZIONE LEGALE DERIVI DA TALI RECLAMI O
CAUSE IN RELAZIONE ALL’IMPOSSIBILITÀ DI
USARE IL GXP2100 PER CHIAMATE AI SERVIZI DI
EMERGENZA E ALL’IMPOSSIBILITÀ DI EFFETTU-
ARE ACCORDI SUPPLEMENTARI PER ACCEDERE
AI SERVIZI DI EMERGENZA IN CONFORMITÀ AL
PARAGRAFO PRECEDENTE.
25
IT
Il telefono Grandstream GXP2100 è un telefono SIP di nuova generazione ricco
di funzioni, semplice da usare e con supporto PoE (Power-over-Ethernet). Il
GXP2100 è caratterizzato da interfacce intuitive, quattro (4) linee individuali,
porte Ethernet 10/100mbp doppie, display LCD e una congurazione central-
izzata sicura. Questo telefono SIP combina la funzionalità con la tecnologia
all’avanguardia per offrire una qualità audio eccellente, semplicità d’uso, espan-
dibilità e ampia interoperabilità con piattaforme SIP di terzi. E’ la scelta ideale
qualsiasi tipologia di impresa.
CONTENUTO DELLA CONFEZIONE:
PANORAMICA:
26
PRECAUZIONI:
AVVERTENZA: NON spegnere/accendere il GXP2100 mentre i LED
lampeggiano durante l’avvio del sistema o l’aggiornamento del rmware. Ciò
potrebbe comportare il danneggiamento del rmware e il malfunzionamento
dell’unità.
AVVERTENZA: Usare solo l’alimentatore incluso nella confezione del
GXP2100. L’uso di un alimentatore alternativo non idoneo potrebbe danneg-
giare l’unità.
1 X GXP2100 1 X ricevitore
1 X cavo telefonico1 x cavo ethernet
1 x alimentatore 5V
1 X guida introduttiva rapida
1 X montaggio a parete1 X supporto per telefono

27
MONTAGGIO TELEFONO:
Installazione del telefono (montaggio a parete):
1. Fissare il telefono alla parete attraverso il foro di montaggio a parete.
2. Estrarre l’aletta dal ricevitore. (Si veda la gura di seguito)
3. Ruotare l’aletta e riposizionarla nell’alloggiamento con l’estensione verso l’alto
in modo da poter sostenere il telefono mentre è montato a parete. (Si veda la
gura di seguito)
Aletta con estensione
verso l’alto
Supporto ricevitore
Aletta con estensione
verso il basso
CONNESSIONE DEL TELEFONO:
28
Per impostare il GXP2100, seguire la seguente procedura:
1. Collegare il ricevitore e il case principale del telefono con il cavo telefonico.
2. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un router
(lato LAN del router) usando un cavo ethernet.
3. Collegare il jack dell’alimentatore all’uscita 5V CC sul telefono; collegare
l’alimentatore a una presa elettrica.
4. L’LCD visualizzerà le informazioni relative allo stato dell’apparecchio o
all’aggiornamento del rmware. Prima di continuare, attendere che il display
visualizzi data/ora.
5. Usando il server web del telefono o il menu di congurazione del tastierino
numerico, è possibile inoltre congurare il telefono usando o un IP statico o un
DHCP.
Fare riferimento all’illustrazione riportata di seguito quando si seguono le istruzi-
oni di installazione.
Per installare il telefono sul tavolo con il supporto telefono, ssare il supporto alla
base del telefono dove si trova un alloggiamento per tale supporto.
(metà superiore, parte inferiore).
Installazione del telefono (supporto telefono):
Slot per montaggio
a parete o supporto
telefono
Porta PC
Porta LAN Alimentazione Porta cufa
auricolare
Porta ricevitore

29
1. Per accedere al MENU, premere il pulsante circolare MENU.
2. Muoversi nel menu usando i pulsanti UP/DOWN e LEFT/RIGHT.
3. Premere il pulsante circolare MENU, per confermare una scelta effettuata nel
menu.
4. Cancellare un’immissione premendo il pulsante MUTE.
5. Il telefono esce automaticamente dalla modalità MENU quando arriva una
chiamata, quando il telefono è sganciato o quando la modalità MENU non è
usata per 20 sec.
Consigli per l’uso del tastierino:
CONFIGURAZIONE DEL TELEFONO:
Congurazione del GXP2100 mediante un browser web:
1. Assicurarsi che il telefono sia in corrente e collegato a internet.
2. Premere il pulsante MENU per accedere al menu del telefono.
3. Premere la freccia “giù” per portarsi su “Stato” e premere il pulsante MENU per
visualizzare l’indirizzo IP.
4. Digitare l’indirizzo IP del telefono nel browser del vostro PC.
5. La password amministratore predenita è ”admin”; la password predenita per
l’utente nale è “123”.
Congurazione del GXP2100 mediante il tastierino:
1. Assicurarsi che il telefono sia in stato di attesa (modalità idle).
2. Premere il pulsante ”MENU” per accedere al tastierino MENU per congurare
il telefono.
3. Selezionare MENU-> Cong, per congurare le impostazioni SIP Proxy, Proxy
in uscita, SIP User ID, SIP Aut ID, SIP Password.
4. Seguire le opzioni del MENU per congurare le impostazioni di base del tele-
fono - ad esempio: l’indirizzo IP se si usa un IP statico. Per ulteriori informazioni,
consultare il manuale utente della serie GXP.
5. Contattare il vostro ITSP (fornitore servizi di telefonia internet) per le im-
postazioni supplementari che possono essere necessarie per la congurazione
del telefono.
30
Nota: Scaricare il manuale utente dettagliato da:
http://www.grandstream.com/support/gxp_series/general/gxp_support.html

GXP2100, her türlü hastane, emniyet kuvveti, tıbbi
bakım ünitesi (“Acil Servis(ler)”) ya da diğer her-
hangi tür Acil Servis aramalarını desteklemek ya
da yapmak için önceden yapılandırılmamıştır. Acil
Servislere erişim için ek ayarlamalar yapmalısınız.
SIP uyumlu internet telefon hizmetini satın almak,
bu servisi kullanmak için GXP2100 birimini uygun
bir şekilde yapılandırmak ve beklediğiniz şekilde
çalıştığını doğrulamak için yapılandırmanızı periyodik
olarak test etmek Sizin sorumluluğunuzdadır. Bunu
yapmazsanız, Acil Servislere erişim için geleneksel
kablosuz ya da sabit hatlı telefon hizmetleri satın
almak Sizin sorumluluğunuzdadır.
GRANDSTREAM, GXP2100 İLE ACİL SERVİSLERE
BAĞLANTILARI SAĞLAMAZ. GEREK GRAND-
STREAM GEREKSE DE YÖNETİCİLERİ,
ÇALIŞANLARI YA DA BAĞLI ŞİRKETLERİ
HERHANGİ BİR İDDİA, ZARAR YA DA KAYIP-
TAN SORUMLU TUTULAMAZ VE İŞBURADA
ACİL SERVİSLERE BAĞLANMAK İÇİN GXP2100
CİHAZINI KULLANAMAMANIZ VE HEMEN
YUKARIDAKİ PARAGRAFA UYGUN OLARAK ACİL
SERVİSLERE ERİŞİM İÇİN EK AYARLAMALARI
YAPMAMANIZDAN KAYNAKLANAN YA DA BUN-
LARLA İLİŞKİLİ HER TÜRLÜ İDDİADAN VE DAVA
HAKKI VEREN NEDENLERDEN FERAGAT ETMİŞ
OLURSUNUZ.
Grandstream GXP2100, zengin özellikli, kullanımı kolay, Ethernet-üzerinden-
Güç özelliğini destekleyen gelecek nesil bir işletme SIP telefonudur. GXP2000,
sezgisel kullanıcı ara yüzleri, dört (4) ayrı hat, ikili 10/100 mbps Ethernet
portları, grak LCD ekran ve güvenli merkezi yapılandırma özelliklerine sahiptir.
SIP telefonu, mükemmel ses kalitesi, kullanım kolaylığı, genişletilebilirlik, 3. taraf
SIP platformlarıyla geniş birlikte çalışabilirlik özelliklerini sunmak için özellik
işlevselliğini en son teknoloji ile birleştirir. Her türlü iş iletişimi ortamı için idealdir.
AMBALAJ İÇERİKLERİ:
GENEL BAKIŞ
31 32
TR
ÖNLEMLER:
UYARI: Lütfen sistem başlatıldığı ya da donanım yazılımı güncellendiği
sırada LED ışıkları yanıp sönerken GXP2100 birimini yeniden BAŞLATMAYINIZ.
Donanım yazılımı kopyalarını bozabilir ve birimin arızalanmasına sebep olabilir-
siniz.
UYARI: Sadece GXP2100 ambalajından çıkan güç adaptörünü kullanınız. Al-
ternatif niteliksiz güç adaptörlerinin kullanımı birimde olası hasara sebep olabilir.
1 X Hızlı Kurulum Kılavuzu
1 X GXP2100 Ana Kasa 1 X Ahize
1 X Telefon Kordonu
1x Ethernet Kablosu
1 X 5V Güç Adaptörü
1 X Duvara Monte1 X Telefon Standı

TELEFONUN BAĞLANMASI:
33 34
TELEFON KURULUMU:
GXP2100 birimini kurmak için aşağıdaki adımları izleyiniz:
1. Ahizeyi, ana telefon kasasına telefon kablosu ile bağlayınız.
2. Telefonun LAN portunu, Ethernet kablosunu kullanarak hub/anahtara veya bir
yönlendiriciye (yönlendiricinin LAN tarafına) ait RJ-45 soketine bağlayınız.
3. 5V DC çıkış bağlantısını, telefon üzerindeki güç jakına bağlayınız; güç adap-
törünü elektrik prizine takınız.
4. LCD, kongürasyon ya da donanım yazılımı güncelleme bilgisini gösterecektir.
Devam etmeden önce, lütfen tarih/zaman ekranının görünmesini bekleyiniz.
5. Telefonun gömülü olduğu web sunucusunu ya da tuş takımı yapılandırma
menüsünü kullanarak, statik IP ya da DHCP kullanarak telefonun ileri
yapılandırmasını yapabilirsiniz.
PC Port
LAN Port Güç Ahize Portu
Ahize Portu
Kurulum talimatlarını takip ederken aşağıdaki resme bakınız.
Telefonun Kurulumu (Duvara Monte):
1. Duvar monte ara parçaları olarak telefon standını telefonun altına takın.
2. Telefonu,duvar monte deliğinden duvara takın.
3. Çıkıntılı parçayı ahize yuvasından çekip çıkarın. (Aşağıdaki şekle bakınız)
4. Telefon duvara monteliyken ahizeyi tutması için çıkıntılı parçayı döndürün ve
çıkıntı parça ucu yukarı gelecek şekilde yuvasına tekrar takın.(Aşağıdaki şekle
bakınız)
Çıkıntılı parça ucu
yukarıya doğru
Duvar yuvası
montaj veya
telefon standı
Ahize Tutucu
Çıkıntılı parça ucu
aşağıya doğru
Telefonu masaya telefon standı ile kurmak için, telefonun altında bulunan telefon
standı için boşluk olan yere telefon standını takın. (Üst yarım, alt parça).
Telefon Kurulumu (Telefon Standı):

35
1. MENÜ’ye erişmek için yuvarlak MENÜ düğmesine basınız.
2 . Y U K A R I / A Ş A Ğ I v e S O L / S A Ğ d ü ğ m e l e r i n i k u l l a n a r a k m e n ü d e g e z i n .
3. Bir menü seçimini yapılandırmak için yuvarlak MENÜ düğmesine basınız.
4. SESSİZ düğmesine basarak girdileri siliniz.
5. Gelen bir çağrı olduğunda, ahize kaldırıldığında ya da MENÜ modu 20 saniye
boyunca işlem yapılmadığında, telefon otomatik olarak MENÜ modundan çıkar.
Tuş Takımını Kullanımı için İpuçları:
TELEFON YAPILANDIRMASI:
Web Tarayıcı kullanarak GXP2100 yapılandırılması:
1. Telefonunuzun gücünün açık olduğundan ve İnternete bağlı olduğundan emin
olun.
2. Telefonun menüsüne girmek için MENÜ düğmesine basın.
3. “Durum” için “aşağı” ok düğmesine basın ve P adresini görmek için MENÜ
düğmesine basın.
4. PC tarayıcınıza, telefonunuzun IP adresini girin.
5. Varsayılan yönetici şifresi “admin” ; varsayılan son kullanıcı şifresi “123”
olmaktadır.
Tuş Takımını Kullanarak GXP2100 yapılandırılması:
1. Telefonun kullanımda olmadığından emin olun.
2. Telefonu yapılandırmak için tuş takımı MENÜ seçeneğine erişmek için “MENÜ”
düğmesine basın.
3. SIP Proxy, Outbound Proxy, SIP Kullanıcı ID, SIP Auth ID, SIP Şifre ayarlarını
yapılandırmak için MENU-> Yapılandır seçeneğini seçin.
4. Telefonun temel özelliklerini yapılandırmak için MENÜ seçeneklerini takip
edin - örneğin: eğer statik IP kullanılıyorsa, IP adresi. Ayrıntılar için, GXP Serisi
Kullanıcı Kılavuzunu kontrol ediniz.
5. Telefonunuzu yapılandırmak için gerekli olabilecek ek ayarlamalar için
ITSP’niz (İnternet Telefon Hizmet Sağlayıcısı) ile iletişime geçiniz.
36
Not: Ayrıntılı kullanıcı kılavuzu için, lütfen:
http://www.grandstream.com/support/gxp_series/general/gxp_support.html adre-
sini ziyaret ediniz.
