Hamron 016040 User manual

EN
OPERATING INSTRUCTIONS
Important! Read the user instructions carefully
before use. Save them for future reference.
(Translation of the original instructions)
NO
BRUKSANVISNING
Viktig! Les bruksanvisningen nøye før bruk.
Ta vare på den for fremtidig bruk.
(Oversettelse av original bruksanvisning)
SE
BRUKSANVISNING
Viktigt! Läs bruksanvisningen före användning.
Spara den för framtida bruk.
(Original bruksanvisning)
PL
INSTRUKCJA OBSŁUGI
Ważne! Przed użyciem uważnie przeczytaj
instrukcję obsługi! Zachowaj ją naprzyszłość.
(Tłumaczenie oryginalnej instrukcji)
Item no. 016040
LIGHT BAR LED
LJUSRAMP LED
LYSRAMPE LED
TABLICA OŚWIETLENIOWA LED

Jula Norge AS, Solheimsveien 30,
1473 LØRENSKOG
20210427
© Jula AB
Jula AB, Box 363, 532 24 SKARA
För senaste version av bruksanvisningen se www.jula.com
Nyeste versjon av bruksanvisningen nner du på
www.jula.com
Najnowsza wersja instrukcji obsługi znajduje się na
www.jula.com
For latest version of operating instructions, see
www.jula.com
Värna om miljön!
Får inte slängas bland hushållssopor! Denna produkt
innehåller elektriska eller elektroniska komponenter som
ska återvinnas. Lämna produkten för återvinning på anvisad
plats, till exempel kommunens återvinningsstation.
Rätten till ändringar förbehålles.
Vid eventuella problem, kontakta vår kundservice på telefon
0511-34 20 00.
www.jula.se
Verne om miljøet!
Må ikke kastes sammen med husholdningsavfallet! Dette
produktet må inneholder elektriske eller elektroniske
komponentersom skal gjenvinnes. Lever produkt till
gjenvinning på anvist sted, f.eks. kommunens miljøstation.
Med forbehold om endringer.
Ved eventuelle problemer kan du kontakte vår kundeservice
på telefon [phone].
www.jula.no
Dbaj o środowisko!
Nie wyrzucaj zuytego produktu wraz z odpadami
komunalnymi! Produkt zawiera elektryczne komponenty
mogące być zagroeniem dla środowiska i dla zdrowia.
Produkt naley oddać do odpowiedniego punktu
składowania lub przynieść go do jednego ze sklepów gdzie
przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary
tego samego rodzaju i w tej samej ilości.
Z zastrzeżeniem prawa do zmian.
W razie ewentualnych problemów skontaktuj się
telefonicznie z naszym działem obsługi klienta pod
numerem: 22 338 88 88.
www.jula.pl
Care for the environment!
Must not be discarded with household waste! This product
contains electrical or electronic components that should be
recycled. Leave the product for recycling at the designated
station e.g. the local authority's recycling station.
Jula reserves the right to make changes. In the event of
problems, please contact our customer service.
www.jula.com
Tillverkare/Produsent/Producenci/Manufacturer
Distributör/Distributør/Dystrybutor/Distributor
Jula Poland Sp. z o.o., ul.
Malborska 49, 03-286 Warszawa, Polska

1
2
A
B

3
1
2

SE
5
med 18 st. 5 W LED-ljuskällor som levererar
8100 teoretiska lumen och 6885 faktiska
lumen. Ljusbilden är en så kallad Spot beam,
vilket innebär att ljusrampen avger en stark
punktstråle långt fram på vägbanan. LED-
ljuskällorna har elektronisk värmeövervakning
(ETM) som bibehåller intensiteten i dioderna
och undviker missfärgningar om värmen
skulle bli för hög. Anpassad för fast installation
och monteras på medföljande botten- eller
sidofästen av rostfritt stål. Tillhörande
monteringstillbehör samt DT-kontakt ingår.
BILD 1
LJUSBILD
1. Spridningsvinkel
2. Sträcka i meter
BILD 2
ETM
Tack vare (ETM) Electronic Thermal
Management bibehålls intensiteten i dioderna
och undviker eventuella missfärgningar om
värmen skulle bli för hög.
MONTERING
1. Koppla bort minuskabel/chassijordkabel
från batteriet innan produkten ansluts,
för att undvika skador vid eventuell
kortslutning under installationsarbetet.
2. Följ så långt möjligt bentlig
kabeldragning vid installation av
nya kablar. Fäst kabeln och eventuell
kabelöverlängd (väl hopsamlad)
omsorgsfullt med buntband, eltejp eller
motsvarande. Kabelgenomföringar
genom torpedväggen ska ligga på säkert
avstånd från rörliga delar.
3. Borra skruvhål med diameter 8,5 mm i
den yta där produkten ska monteras.
SÄKERHETSANVISNINGAR
• Läs dessa anvisningar noga före
montering och spara dem för framtida
behov.
• Följ alltid gällande lagar och regler för
montering och användning av
hjälpstrålkastare.
SYMBOLER
Läs bruksanvisningen.
Godkänd enligt gällande
direktiv/förordningar.
Kasserad produkt ska återvinnas
enligt gällande bestämmelser.
TEKNISKA DATA
Märkspänning 9 – 36 VDC
Ljuskälla 18 st. 5 W LED
Eekt 90 W
Ljusöde 8 100 lm
Färgtemperatur 6 000 K
Räckvidd 1 Lux vid 450 m
Räckvidd 0,25 Lux vid 900 m
Kapslingsklass IP68
Kabellängd 50 cm
E-godkänd Ja
ETM* Ja
Mått B520 x H40,5 x D52,5 mm
Vikt 1,45 kg
* Elektronisk värmeövervakning
BESKRIVNING
Slimmad extrabelysning som gör
landsvägskörning säkrare och mindre tröttsam.
Hamrons slimmade ljusramp ger ett diskretare
uttryck och ett stilrent utseende. Utrustad

SE
6

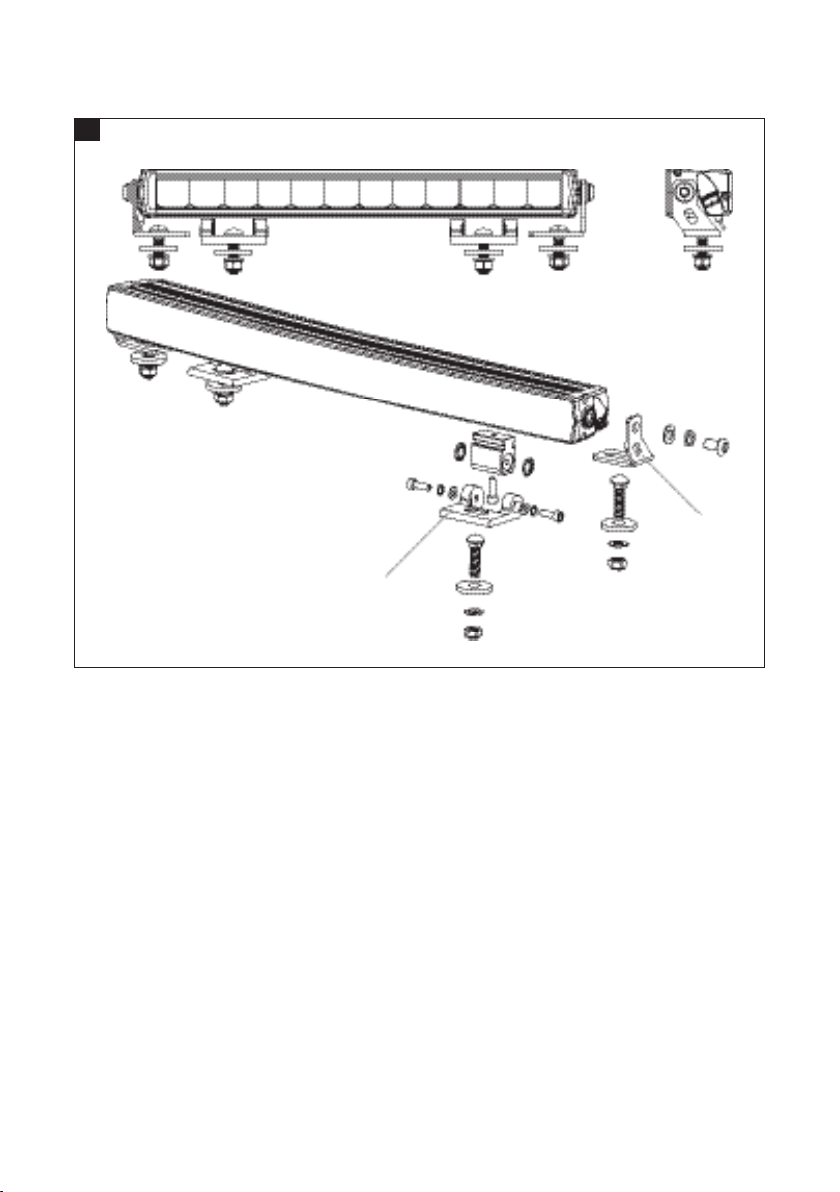

4. Produkten kan monteras med sidofästen
(1) eller bottenfästen (2). För in skruvarna
genom hålen, trä på låsbrickor och dra åt
muttrarna.
BILD 3
Kabelfärgkodning
DT-kontaktens röda ledare är (+) och den
svarta ledaren är (–).
VARNING!
• Produkten får endast användas inom sitt
märkspänningsområde, 9 till 36 VDC.
• Ljuskällan blir varm när produkten är
tänd. Låt ljuskällan svalna minst 30
minuter innan den vidrörs eller
hanteras.
• Säkerställ fritt luftöde genom
ljuskällans kylänsar och håll
kylänsarna rena.

NO
7
og 6885 faktiske lumen. Lysbildet er en såkalt
Spot Beam, som innebærer at lysrampen avgir
en sterk punktstråle langt frem i veibanen.
LED-lyskildene har elektronisk varmeovervåking
(ETM) som bevarer intensiteten i diodene og
forhindrer misfarging dersom varmen blir for
høy. Tilpasset fast installasjon og monteres på
medfølgende bunn- eller sidefester av rustfritt
stål. Tilhørende monteringstilbehør og DT-
kontakt inngår.
BILDE 1
LYSBILDE
1. Spredningsvinkel
2. Meter
BILDE 2
ETM
Takket være Electronic Thermal Management
(ETM) bevares intensiteten i diodene og man
unngår eventuelle misfarginger om varmen
skulle bli for høy.
MONTERING
1. Koble minuskabel/chassis-jordkabel fra
batteriet før produktet kobles til for å
unngå skade ved en eventuell kortslutning
under installasjonsarbeidet.
2. Følg eksisterende kabeltrekking så
langt det er mulig, ved installasjon av
nye kabler. Fest kabelen og eventuell
overskytende kabel (godt samlet) nøye
med buntebånd, elteip eller tilsvarende.
Kabelgjennomføringer gjennom
torpedoveggen skal ligge på trygg avstand
fra bevegelige deler.
3. Bor skruehull med 8,5mm diameter i
aten der produktet skal monteres.
4. Produktet kan monteres med sidefeste
(1) eller bunnfeste (2). Før skruene inn
SIKKERHETSANVISNINGER
• Les disse anvisningene nøye før
montering, og ta vare på dem for
fremtidig bruk.
• Følg alltid gjeldende lover og regler for
montering og bruk av hjelpelyskaster.
SYMBOLER
Les bruksanvisningen.
Godkjent i henhold til gjeldende
direktiver/forskrifter.
Kassert produkt skal gjenvinnes i
henhold til gjeldende forskrifter.
TEKNISKE DATA
Nominell spenning 9 – 36 VDC
Lyskilde 18stk. 5 W LED
Eekt 90 W
Lysstrøm 8100 lm
Fargetemperatur 6000 K
Rekkevidde 1lux ved 450 m
Rekkevidde 0,25lux ved 900 m
Kapslingsklasse IP68
Kabellengde 50 cm
E-godkjent Ja
ETM* Ja
Mål B520 x H40,5 x D52,5 cm
Vekt 1,45 kg
* Elektronisk varmeovervåking
BESKRIVELSE
Smal ekstrabelysning som gjør landeveiskjøring
sikrere og mindre anstrengende. Hamrons
smale lysrampe har et mer diskré uttrykk og
et stilrent utseende. Den har 18 stk. 5 W LED-
lyskilder som leverer 8100 teoretiske lumen

NO
8
gjennom hullet, tre på låseskiver og stram
mutterne.
BILDE 3
Kabelfargekoding
DT-kontaktens røde leder er (+) og den svarte
lederen er (–).
ADVARSEL!
• Produktet skal bare brukes innen
merkespenningsområdet sitt, 9 til
36VDC.
• Lyskilden blir varm når produktet er tent.
La lyskilden kjølne i minst 30 minutter
før du berører eller håndterer den.
• Sørg for at det er fri luftstrøm gjennom
lyskildens kjøleenser og hold
kjøleensene rene.

PL
9
Wysmukła tablica oświetleniowa marki
Hamron zapewnia większą dyskrecję istylowy
wygląd. Jest wyposażona w18diod LED 5W,
które emitują strumień świetlny owartości
nominalnej 8100 irzeczywistej 6885lumenów.
Wiązka typu Spot Beam oznacza, że tablica
emituje mocny punktowy strumień widoczny
zdaleka na jezdni. Diody LED są wyposażone
welektroniczne zarządzanie temperaturą
(ETM), które utrzymuje natężenie światła
izapobiega ewentualnym przebarwieniom na
skutek przegrzania. Produkt przeznaczony do
stałych instalacji imontowany na dołączonych
mocowaniach dolnych lub bocznych ze stali
nierdzewnej. Pasujące akcesoria montażowe
irozgałęziacz wzestawie.
RYS. 1
WIĄZKA ŚWIATŁA
1. Kąt świecenia
2. Metry
RYS. 2
ETM
ETM ( elektroniczne zarządzanie temperaturą )
utrzymuje natężenie światła emitowanego
przez diody izapobiega ewentualnym
przebarwieniom na skutek przegrzania.
MONTAŻ
1. Przed podłączeniem produktu odłącz
przewód ujemny (przewód uziemiający
podwozia) od akumulatora, aby
uniknąć uszkodzenia produktu wrazie
ewentualnego zwarcia podczas montażu.
2. Przy instalacji nowych przewodów
wjak większym stopniu wzoruj się na
istniejącym oprzewodowaniu. Zamocuj
dokładnie przewód iewentualną
nadwyżkę (mocno splecioną) za pomocą
opaski zaciskowej, taśmy izolacyjnej itp.
ZASADY BEZPIECZEŃSTWA
• Przed montażem uważnie zapoznaj się
zniniejszą instrukcją izachowaj ją do
przyszłego użytku.
• Zawsze przestrzegaj obowiązujących
przepisów dotyczących montażu
iużytkowania reektora pomocniczego.
SYMBOLE
Przeczytaj instrukcję obsługi.
Zatwierdzona zgodność
zobowiązującymi dyrektywami/
rozporządzeniami.
Zużyty produkt oddaj do
utylizacji, postępując zgodnie
zobowiązującymi przepisami.
DANE TECHNICZNE
Napięcie znamionowe 9–36VDC
Źródło światła 18diod LED 5W
Moc 90W
Strumień świetlny 8100lm
Temperatura barwowa 6000K
Zasięg 1luks zodległości 450m
Zasięg 0,25luksa zodległości 900m
Stopień ochrony obudowy IP68
Długość przewodu 50cm
HomologacjaE Tak
ETM* Tak
Wymiary Szer.520xwys.40,5xgłęb.52,5mm
Masa 1,45kg
* Elektroniczne zarządzanie temperaturą
OPIS
Wąskie oświetlenie dodatkowe, dzięki któremu
jazda wwarunkach pozamiejskich jest
bezpieczniejsza imniej nużąca.

PL
10
Przepusty kablowe przechodzące przez
przegrodę przednią powinny znajdować
się wbezpiecznej odległości od ruchomych
części.
3. Wywierć otwory ośrednicy 8,5mm
wmiejscu, gdzie ma zostać zamontowany
produkt.
4. Produkt można montować za pomocą
mocowania bocznego (1) lub dolnego (2).
Wprowadź wkręty do otworów, włóż
podkładki zabezpieczające idokręć
nakrętki.
RYS. 3
Oznaczenia przewodów kolorami
Czerwony przewód rozgałęziacza jest dodatni (+),
aczarny ujemny (–).
OSTRZEŻENIE!
• Produktu można używać jedynie
wzakresie napięcia znamionowego:
9–36VDC.
• Żarówka nagrzewa się po włączeniu
produktu. Przed dotknięciem lub
naprawą reektora odczekaj co najmniej
30minut, aż ostygnie.
• Zapewnij swobodny przepływ powietrza
przez radiator reektora iutrzymuj go
wczystości.

EN
11
There are a total of 18 x 5 W LED light sources
that deliver 8100 theoretical lumen and
6885 actual lumen. The beam is a so-called
Spot beam, which means that the light bar
produces a powerful spot beam a long way
ahead on the road. LED light sources have
electronic thermal monitoring (ETM), which
retains the intensity of the diodes and avoids
discolouring if the heat becomes excessive.
Adapter for xed installation and mounted on
the supplied bottom or side fasteners made of
stainless steel. Installation accessories and DT
connector included.
FIG. 1
BEAM
1. Diusion angle
2. Metres
FIG. 2
ETM
Thanks to Electronic Thermal Management
(ETM) the intensity of the diodes is maintained
and discolouring is avoided if the heat
becomes excessive.
INSTALLATION
1. Disconnect the negative/chassis earth
cable from the battery before connecting
the product, to avoid damage from short-
circuiting during the installation.
2. Follow as far as possible the existing cable
routing for installation of new cables.
Carefully fasten the cable and any excess
length with cable ties, insulating tape or
the equivalent. Cable grommets through
the rewall should be at a safe distance
from moving parts.
3. Drill screw holes with a diameter of
8.5 mm in the surface where the product
is to be installed.
SAFETY INSTRUCTIONS
• Read these instructions carefully before
installation and save them for future
reference.
• Always comply with the applicable laws
and regulations for the installation and
use of auxiliary headlights.
SYMBOLS
Read the instructions.
Approved in accordance with
the relevant directives.
Recycle discarded product
in accordance with local
regulations.
TECHNICAL DATA
Rated voltage 9 – 36 VDC
Light source 18 x 5 W LED
Output 90W
Luminous ux 8100 lm
Colour temperature 6000 K
Range 1 lux at 450 m
Range 0.25 lux at 900 m
Protection rating IP68
Cord length 50 cm
E-approved Yes
ETM* Yes
Size W520 x H40.5 x D52.5 mm
Weight 1.45 kg
* Electronic thermal management
DESCRIPTION
Slim extra lighting that makes driving safer and
less tiring. Hamron’s slim light bar produces
a more discrete impression and a stylish look.

EN
12
4. The product can be mounted with side (1)
or bottom (2) fasteners. Put the screws
in the holes, put on the lock washers and
tighten the nuts.
FIG. 3
Cable colour coding
The DT connector’s red wire is (+) and the black
wire is (–).
WARNING!
• The product must only be used within its
rated voltage range, 9 to 36 VDC.
• The light source gets hot when the
product is switched on. Allow the light
source to cool for at least 30 minutes
before touching or handling it.
• Make sure there is a free ow of air
through the cooling ns on the light
source and keep the ns clean.
