Hamron 619-634 User manual

Bruksanvisning för backkamera
Bruksanvisning for ryggekamera
Instrukcja obsługi kamery cofania
Operating instructions for reversing camera
619-634

SE - Bruksanvisning i original
Rätten till ändringar förbehålles. Vid eventuella problem,
kontakta vår serviceavdelning på telefon
0200-88 55 88.
www.jula.se
PL - Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji)
Z zastrzeżeniem prawa do zmian. W razie ewentualnych
problemów skontaktuj się telefonicznie
z naszym działem obsługi klienta pod numerem: 22 338 88 88.
www.jula.pl
EN - Operating instructions (Translation of the original
instructions)
Jula reserves the right to make changes. In the event of problems,
please contact our service department.
www.jula.com
NO - Bruksanvisning (Oversettelse av original bruksanvisning)
Med forbehold om endringer. Ved eventuelle problemer kan du
kontakte vår serviceavdeling på telefon [phone].
www.jula.no
Tillverkare/ Produsent / Producenci/ Manufacturer
Jula AB, Box 363, 532 24 SKARA
Distributör/ Distributør/ Dystrybutor/ Distributor
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
Importör/ Importør/ Importer/ Importer
Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG
Date of production: 2015-12-11
© Jula AB

Värna om miljön!
Får ej slängas bland hushållssopor! Denna
produkt innehåller elektriska eller elektroniska
komponenter som skall återvinnas. Lämna produkten
för återvinning på anvisad plats, till exempel
kommunens återvinningsstation.
Care for the environment!
Must not be discarded with household waste! This
product contains electrical or electronic components
that should be recycled. Leave the product for
recycling at the designated station e.g. the local
authority's recycling station.
Verne om miljøet!
Må ikke kastes sammen med husholdningsavfallet!
Dette produktet må inneholder elektriske eller
elektroniske komponentersom skal gjenvinnes.
Lever produkt till gjenvinning på anvist sted, f.eks.
kommunens miljøstation.
Dbaj o środowisko!
Nie wyrzucaj zużytego produktu wraz z odpadami
komunalnymi! Produkt zawiera elektryczne
komponenty mogące być zagrożeniem dla
środowiska. Produkt należy oddać do odpowiedniego
punktu składowania lub przynieść go do jednego
ze sklepów gdzie przy zakupie nowego sprzętu
bezpłatnie przyjmiemy stary tego samego rodzaju i w
tej samej ilości.

SVENSKA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
SÄKERHETSANVISNINGAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
TEKNISKA DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
BESKRIVNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
HANDHAVANDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Avsedd användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Installation av app . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
WiFi-anslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Visa videobild från backkameran. . . . . . . . . . . . . . . . . . . . . . . 11
Ändra SSID och lösenord . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Radera nätverksminnet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
NORSK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
SIKKERHETSANVISNINGER . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
TEKNISKE DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
BESKRIVELSE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
BRUK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Tiltenkt bruksområde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Installere app . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Wi-Fi-tilkobling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Vise videobilde fra ryggekameraet . . . . . . . . . . . . . . . . . . . . .20
Endre SSID og passord . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Slette nettverksminnet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

POLSKI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
ZASADY BEZPIECZEŃSTWA . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
DANE TECHNICZNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
OPIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
MONTAŻ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
OBSŁUGA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Zastosowanie zgodne zprzeznaczeniem . . . . . . . . . . . . . . . . .28
Instalacja aplikacji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Połączenie Wi-Fi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Wyświetlanie obrazu wideo zkamery cofania . . . . . . . . . . . . .29
Zmiana identykatora SSID ihasła . . . . . . . . . . . . . . . . . . . . .30
Usuwanie danych zpamięci sieciowej . . . . . . . . . . . . . . . . . . . 32
ENGLISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Installation of app . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
WiFi connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
Display the video image from the reversing camera. . . . . . . .38
Change SSID and password . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Delete network memory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

SE
6
Bruksanvisning för
backkamera
SVENSKA
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov.
• Om inte alla anvisningar och säkerhetsanvisningar följs
nns risk för personskada.
• Bilderna är endast avsedda som referens.
TEKNISKA DATA
WIFI Backkamera
Spänning 12 VDC
Strömförbrukning Max. 90 mA
Videoutgång 0,9–1,3 Vp-p, 75 Ω
Räckvidd i mörker > 3 m
Bildsensor 1/3” CMOS
Antal bildpunkter, eektivt
628 x 586 (PAL)
510 x 496 (NTSC)
Videoformat NTSC/PAL
Elektronisk exponeringstid
1/60 s till 12 ns (NTSC) s
1/50 s till 12,5 ns (PAL) s

SE
7
Lägsta ljusstyrka < 0,5 lux
Horisontell siktvinkel 80°
Drifttemperatur -10 till 50 °C
Förvaringstemperatur -20 till 60 °C
Luftfuktighet, drift 15 till 85 % RH
Mått 36 x 47 x 33 mm
Vikt 60 g
Kapslingsklass IP66
WIFI Sändare
Spänning 12 VDC
Strömförbrukning Max. 150 mA
Driftfrekvens 2400–2483,5 MHz
Protokoll trådlös överföring
IEEE 802.11b, IEEE 802.11g,
IEEE 802.n (läge 1T1R)
Krypteringsläge WPA2
Moduleringsläge
802.11b: DSSS (CCK, DQPSK, DBPSK)
802.11g/n:OFDM (BPSK, QPSK, 16QAM, 64QAM)
Sändningsräckvidd utan hinder ≥ 10 m
Vikt 60 ± 5 g
Mått 71 x 35,5 x 12,3 mm
Drifttemperatur -10 till 50 °C
Förvaringstemperatur -20 till 60 °C
Luftfuktighet, drift 20 till 90 % RH

SE
8
BESKRIVNING
• Visningsenheten måste stöda Android 2.2 eller högre, alternativt
iOS version 4.3 eller högre.
• Sammankoppling mellan kameran och mobiltelefonen/surfplattan
görs med hjälp av app Sight WiFi. Det är en kostnadsfri app som
nns tillgänglig för både Android (≥v2.2) och iOS (≥v4.3).

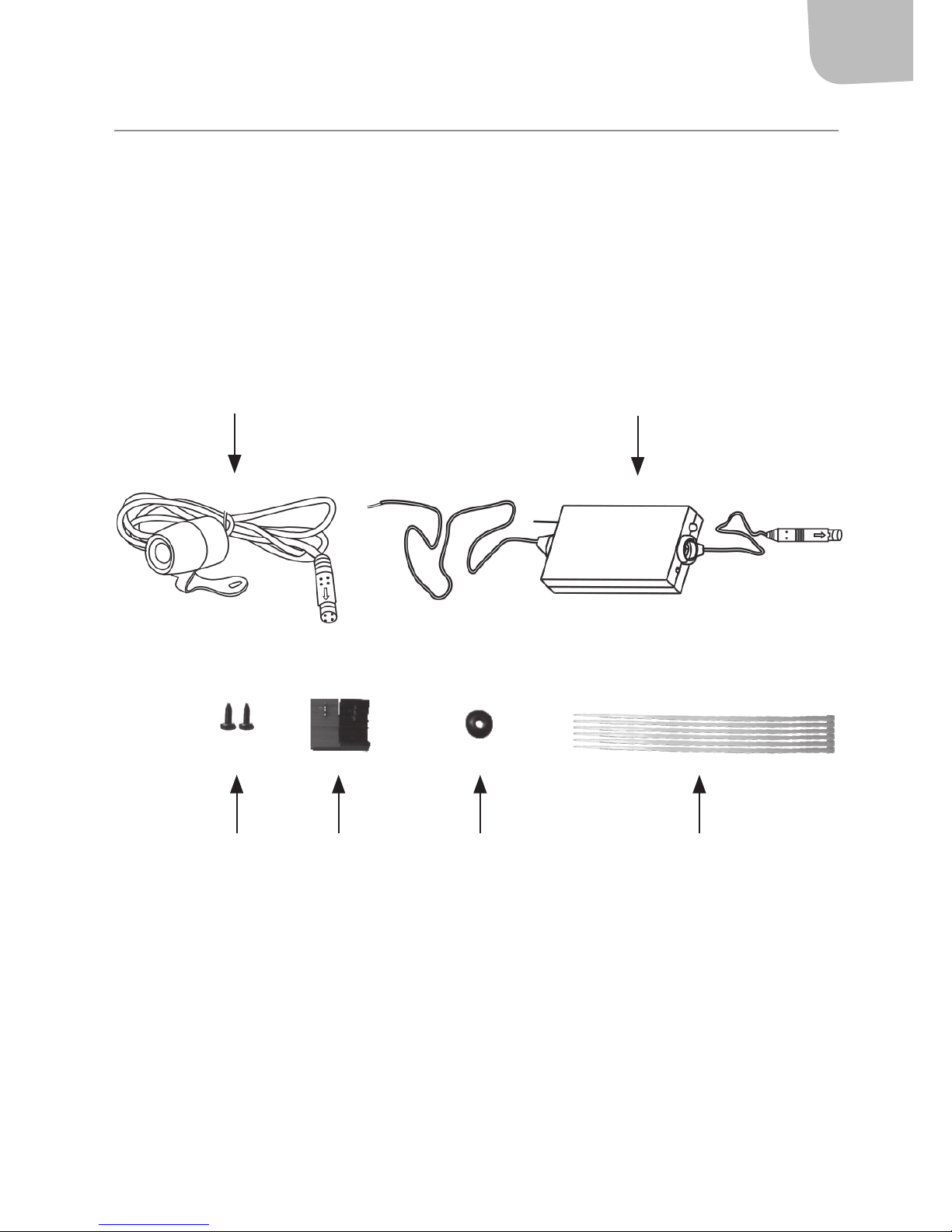

1. Kamera
2. Sändare
3. Monteringsskruv x 2
4. Skarvklämmor
5. Genomföring
6. Buntband
43
1 2
5 6

SE
9
MONTERING
VARNING!
• Sändarledningens pluspol och minuspol ska anslutas till pluspolen
respektive minuspolen för bilens baklampa.
• Var noga med att ansluta ledarna till rätt pol. Felaktig anslutning
riskerar att skada sändaren och kameran.
• Sändarens antenn får inte placeras nära någon metalldel eller
övertäckas. Det kan ge sämre sändningsräckvidd.
1. Montera kameran på lämpligt ställe. Använd medföljande
skruvar och genomföring vid behov.

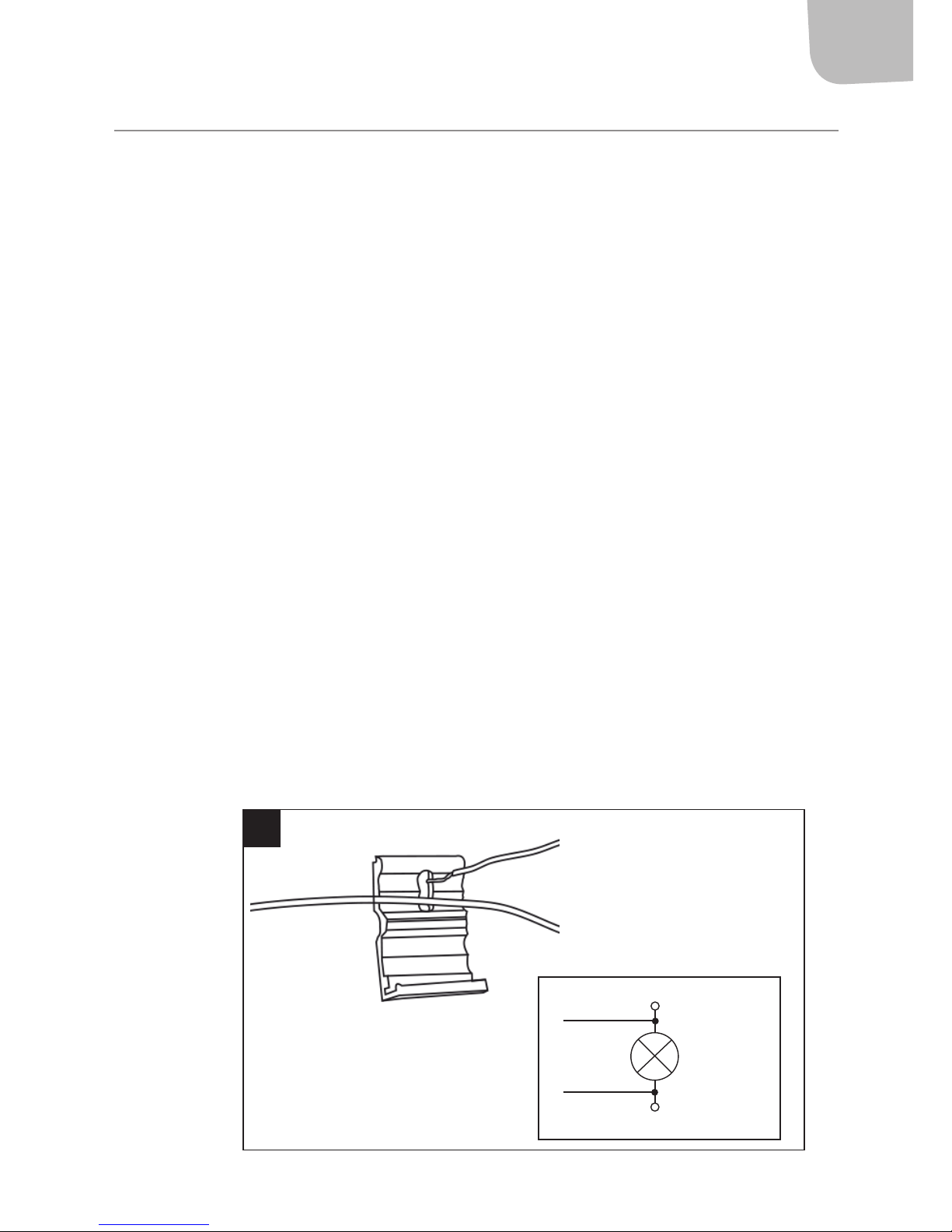

2. Anslut sändaren till ström från baklampan via bilens
bagageutrymme (bild 1).
– Placera sändarens röda kabelände i den röda
skarvklämmans ena spår.
– Placera baklampans positiva kabel i det andra spåret.
– Stäng igen skarvklämman.
1Sändarens kabel
Baklampans kabel
Röd +
Baklampa
Svart -

SE
10
3. Anslut kamerans kabel till sändarens kabel (bild 2).
4. Använd buntbanden för att bunta ihop eventuell lös kabel.
HANDHAVANDE
AVSEDD ANVÄNDNING
Backkameran är avsedd som parkeringsassistans.
INSTALLATION AV APP
1. Starta smarttelefonen och installera appen Sight WIFI .
–Android- via GOOGLE PLAY Store
–IOS Apple- via APP Store
2

SE
11
WIFIANSLUTNING
1. Starta bilen.
2. Tryck på ikonen för inställningar på smarttelefonen.
3. Tryck på WiFi, välj WIFICAMERA och anslut telefonen med WiFi
till backkameran. SSID för backkameran är WIFICAMERA. Skriv in
enhetens lösenord (standardlösenord är 88888888).
VISA VIDEOBILD FRÅN BACKKAMERAN
OBS!
• Bildkvalitet och uppdateringsfrekvens påverkas av
processorhastighet, tillgängligt minne, programvaruversion och
antal aktiva program i telefonen.
• Om bilden är svart eller inte rör sig, avsluta appen och kontrollera
att WiFi-anslutningen är normal. Tryck sedan på app-ikonen
igen för att aktivera programvarugränssnittet.
Android
IOS Apple

SE
12
1. Öppna appen . Om WFi-anslutningen mellan enheten och
smarttelefonen lyckats, är ikonen markerad och bilden från
backkameran visas i appen i realtid (bild 3).
2. Tryck på ikonen för att vända bilden.
ÄNDRA SSID OCH LÖSENORD
OBS!
• Tryck på sändarens RESET-knappen för att återställa fabriksinställt
SSID (namnet på den trådlösa sändaren) och lösenord.
• Koppla ned WiFi-anslutningen och anslut på nytt när SSID och
lösenord ändrats. I annat fall uppstår inloggningfel.
3
Inställningar LogoAnslutning
kamera

SE
13
Android

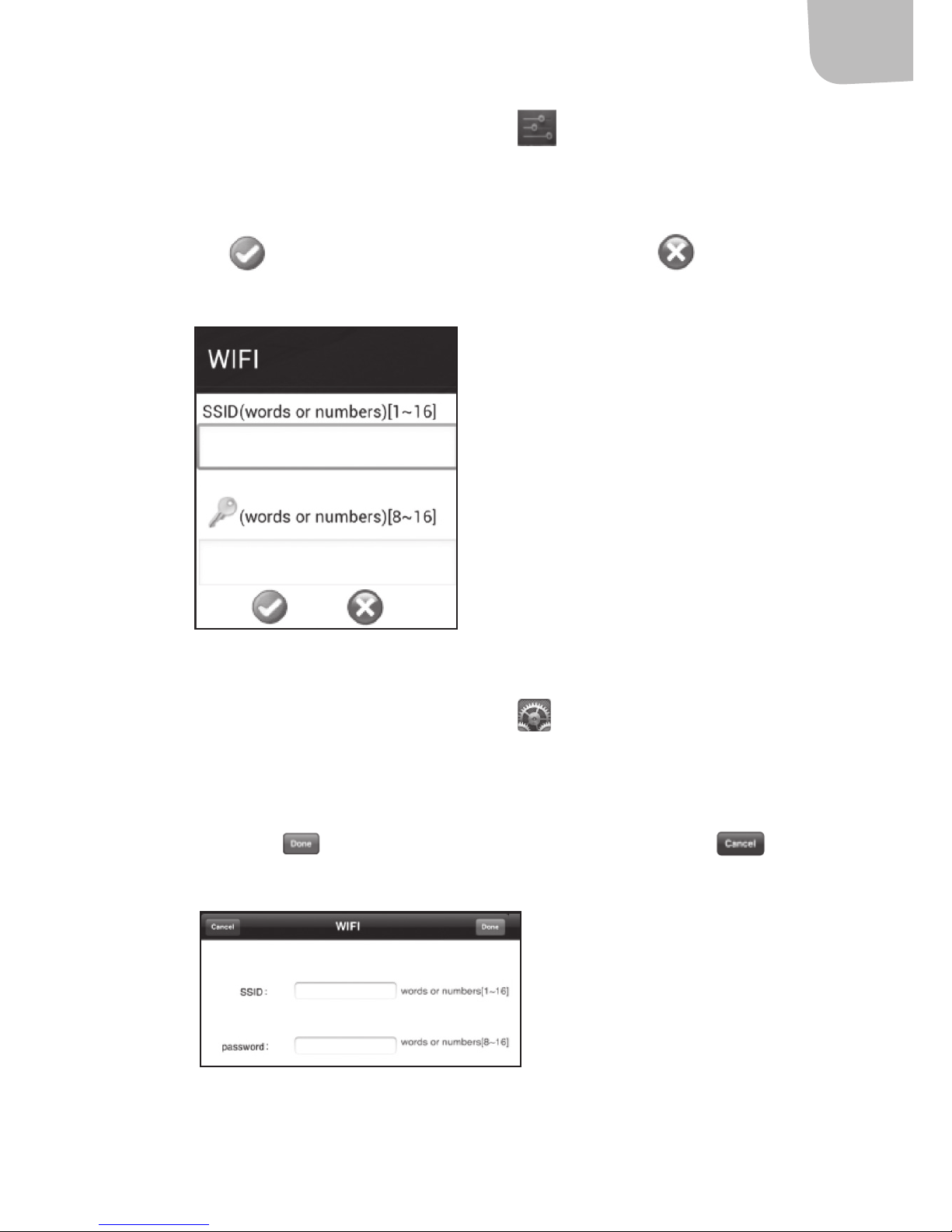

1. Tryck på ikonen för inställningar och öppna
inställningsmenyn.
2. Ändra fabriksinställt SSID och lösenord för backkameran. Tryck
på för att se om ändringen lyckas eller på för att
avbryta utan att ändra.
IOS Apple
1. Tryck på ikonen för inställningar och öppna
inställningsmenyn.
2. Ändra fabriksinställt SSID och lösenord för backkameran.
3. Tryck på för att se om ändringen lyckas eller på för att
avbryta utan att ändra.

SE
14
RADERA NÄTVERKSMINNET
Android
Följ dessa steg för att radera nätverksminnet. Anslut till nytt nätverk
genom att följa anvisningarna enligt ovan..
IOS Apple
Följ dessa steg för att radera nätverksminnet. Anslut till nytt nätverk
genom att följa anvisningarna enligt ovan.

NO
15
SIKKERHETSANVISNINGER
Les bruksanvisningen nøye før bruk!
Ta vare på den for fremtidig bruk.
• Hvis ikke alle anvisninger og sikkerhetsanvisninger blir
fulgt, er det fare for personskade.
• Bildene er bare til referanse.
TEKNISKE DATA
Ryggekamera med Wi-Fi
Spenning 12 V DC
Strømforbruk Maks. 90 mA
Videoutgang 0,9–1,3 Vp-p, 75 Ω
Rekkevidde i mørket > 3 m
Bildesensor 1/3" CMOS
Antall bildepunkter, eektivt
628 x 586 (PAL)
510 x 496 (NTSC)
Videoformat NTSC/PAL
Elektronisk eksponeringstid
1/60 s til 12 ns (NTSC) s
1/50 s til 12,5 ns (PAL) s
NORSK
Bruksanvisning for
ryggekamera
NORSK

NO
16
Laveste lysstyrke < 0,5 lux
Horisontal synsvinkel 80°
Driftstemperatur –10 til 50 °C
Oppbevaringstemperatur fra –20 til 60 °C
Luftfuktighet, drift 15 til 85 % RH
Mål 36 x 47 x 33 mm
Vekt 60 g
Kapslingsklasse IP66
Wi-Fi-sender
Spenning 12 V DC
Strømforbruk Maks. 150 mA
Driftsfrekvens 2400–2483,5 MHz
Protokoll for trådløs overføring
IEEE 802.11b, IEEE 802.11g,
IEEE 802.n (1T1R-modus)
Krypteringsnivå WPA2
Modulering
802.11b: DSSS (CCK, DQPSK, DBPSK)
802.11g/n:OFDM (BPSK, QPSK, 16QAM, 64QAM)
Sendingsrekkevidde uten hinder ≥ 10 m
Vekt 60 ± 5 g
Mål 71 x 35,5 x 12,3 mm
Driftstemperatur –10 til 50 °C
Oppbevaringstemperatur fra –20 til 60 °C
Luftfuktighet, drift 20 til 90 % RH

NO
17
BESKRIVELSE
• Visningsenheten må støtte Android 2.2 eller nyere, alternativt iOS
versjon 4.3 eller nyere.
• Sammenkobling mellom kameraet og mobiltelefonen/nettbrettet
gjøres ved hjelp av appen Sight WiFi. Det er en gratisapp som er
tilgjengelig for både Android (≥v2.2) og iOS (≥v4.3).
1. Kamera
2. Sender
3. Monteringsskrue x 2
4. Skjøteklemmer
5. Gjennomføring
6. Strips
43
1 2
5 6

NO
18
MONTERING
ADVARSEL!
• Senderledningens plusspol skal kobles til plusspolen på bilens
baklykt, og minuspolen til minuspolen.
• Pass på at du kobler ledningene til de riktige polene. Hvis du kobler
feil, risikerer du å skade senderen og kameraet.
• Senderens antenne skal ikke plasseres i nærheten av en metalldel,
og skal ikke tildekkes. Det kan redusere senderens rekkevidde.
1. Monter apparatet på et egnet sted. Bruk skruene og
gjennomføringen som følger med ved behov.
2. Koble sendere til strøm fra baklykten via bilens bagasjerom
(bilde 1).
– Plasser den røde enden av senderledningen i det ene sporet
på den røde skjøteklemmen.
– Plasser baklyktens positive ledning i det andre sporet.
– Lukk skjøteklemmen.
1Senderens kabel
Baklyktens kabel
Rød +
Baklykt
Svart –

NO
19
3. Koble kameraets ledning til senderens kabel (bilde 2).
4. Bruk strips til å legge sammen evt. løs ledning.
BRUK
TILTENKT BRUKSOMRÅDE
Ryggekameraet er tiltenkt bruk som parkeringshjelp.
INSTALLERE APP
1. Start smarttelefonen og installer appen Sight WIFI .
–Android– via Google Play
–iOS Apple- via App Store
2

NO
20
WIFITILKOBLING
1. Start bilen.
2. Trykk på ikonet for innstillinger på smarttelefonen.
3. Trykk på Wi-Fi, velg WIFICAMERA og koble telefonen til
ryggekameraet via Wi-Fi. Ryggekameraets SSID er WIFICAMERA.
Skriv inn enhetens passord (standardpassordet er 88888888).
VISE VIDEOBILDE FRA RYGGEKAMERAET
OBS!
• Bildekvaliteten og oppdateringsfrekvensen påvirkes av telefonens
prosessorhastighet, tilgjengelig minne, programvareversjon og
antall aktive programmer.
• Hvis bildet er svart eller ikke beveger seg, avslutter du appen og
kontrollerer at Wi-Fi-tilkoblingen er normal. Deretter trykker du på
app-ikonet igjen for å aktivere programvaregrensesnittet.
Android
iOS Apple
