Hamron 619-627 User manual

Bruksanvisning för backkamerasystem
Bruksanvisning for ryggekamerasystem
Instrukcja obsługi systemu kamery cofania
User instructions for reversing camera system
619-627

SE - Bruksanvisning i original
NO - Bruksanvisning (Oversettelse av original bruksanvisning)
PL - Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji)
EN - Operating instructions (Translation of the original instructions)
Date of production: 2015-06-08
© Jula AB

SVENSKA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
TEKNISKA DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
BESKRIVNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Nödvändiga verktyg för montering � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �5
Elkretsschema� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �5
Montering av sensor � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7
Montering av display � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �8
Montering av kopplingsdosa � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �8
Provning efter installation � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �8
HANDHAVANDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Begränsningar � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �9
Lägen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 10
FELSÖKNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
NORSK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
TEKNISKE DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
BESKRIVELSE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Verktøy du trenger til montering � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 14
Kretsskjema � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 14
Montering av sensor � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 16
Montering av display � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 17
Montering av koblingsboks � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 17
Testing etter installasjon � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 17
BRUK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Begrensninger � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18
Moduser� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 19
FEILSØKING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
POLSKI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
DANE TECHNICZNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
OPIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
MONTAŻ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Narzędzia niezbędne do montażu � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �23
Schemat obwodu elektrycznego � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �23
Montaż czujnika � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �25

Montaż wyświetlacza � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �26
Montaż puszki przyłączeniowej� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �26
Próba działania po zainstalowaniu � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �26
OBSŁUGA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Ograniczenia � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �27
Tryby � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �28
WYKRYWANIE USTEREK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
ENGLISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
Tools required for installation� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �32
Wiring diagram � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �32
Sensor installation � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �34
Screen installation � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �35
Connection box installation � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �35
Testing after installation� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �35
USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Limitations � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �36
Modes� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 37
TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

SE
5
Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov�
TEKNISKA DATA
Spänning 12 V
Tillåten spänning 9–18 V
Märkström 20–200 mA
Avstånd som visas på display 30–180 cm
Frekvens 40 kHz
Drifttemperatur -30 till 80 °C
Skärmstorlek 4,3"
BESKRIVNING

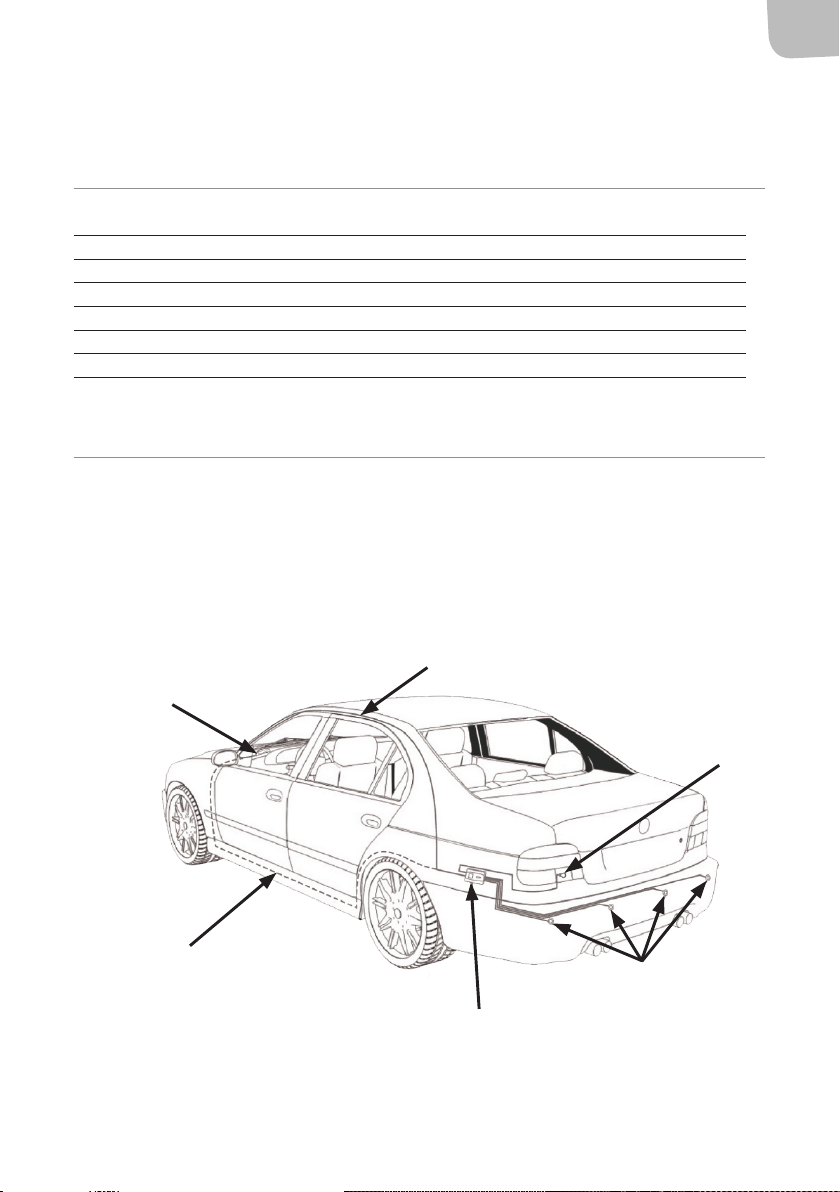

Generell placeringen av backsensorns komponenter
Bruksanvisning för
backkamerasystem
SVENSKA

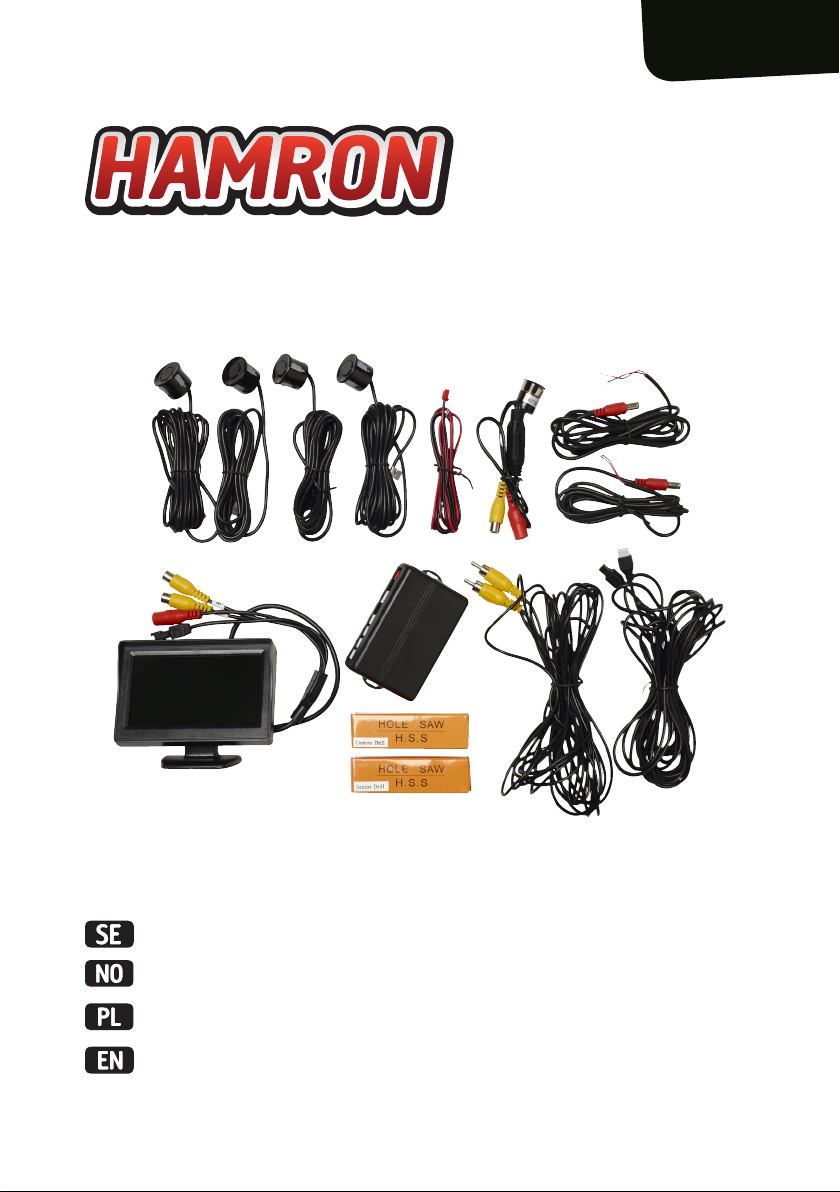

Delar
• Display
• Elektronikenhet
• Sensorer
• Sladd
• Borr x 2
1
2
3
4
5
6
1� Display
2� Alternativ A
3� Backlampa
4� Sensorer
5� Elektronikenhet
6� Alternativ B

SE
6
MONTERING
OBS! Låt avgassystemet svalna före montering� Det minskar risken för personskada och/eller
egendomsskada under monteringen�
NÖDVÄNDIGA VERKTYG FÖR MONTERING
ELKRETSSCHEMA
OBS! Elkretsschemana nedan är endast avsedda som referens�

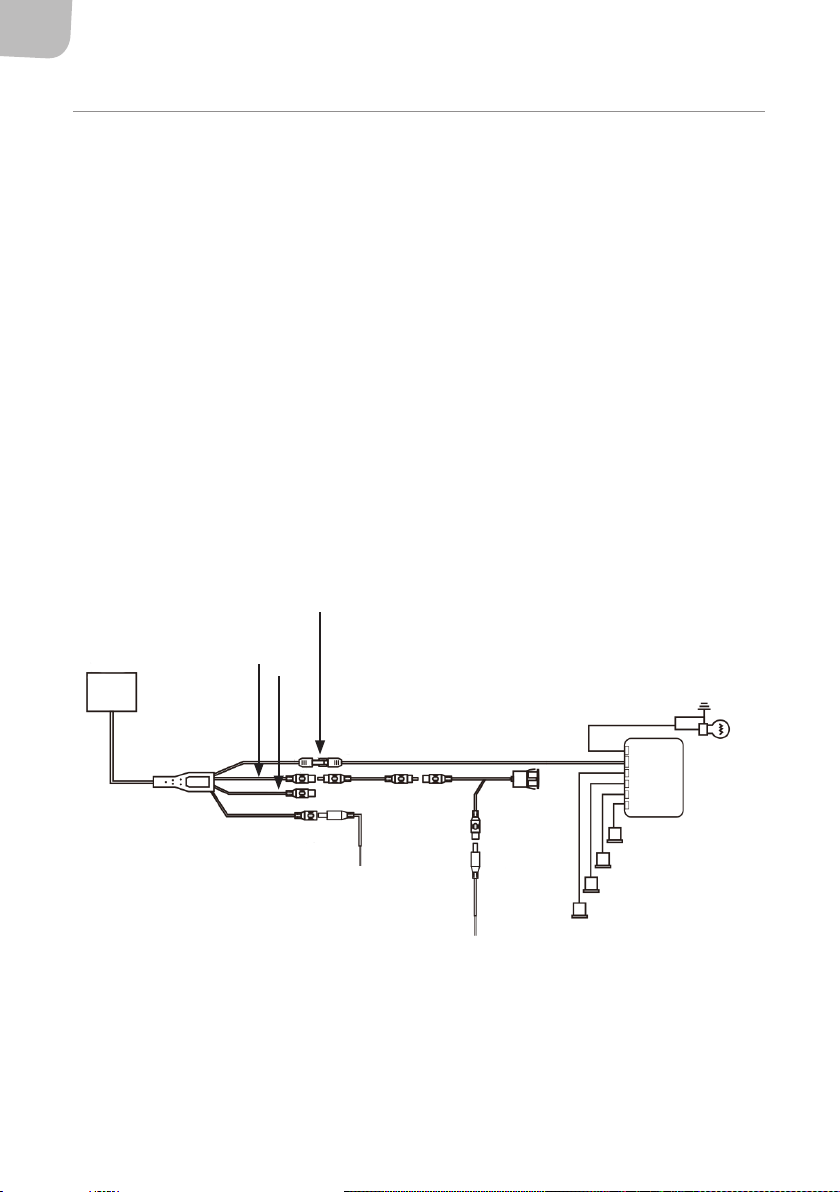

Elkretsschema 1
Display
<< 0,8 m >>
Elektronikenhet
Sensor
Parkeringssensor
AV2 AV1
Kamera
Röd till garagelägeskrets (ACC) +12 V
Svart till jord (GND)
Röd till backlampa +12 V
Svart till jord (GND)
Röd till backlampa +12 V
Svart till jord (GND)
• Borrmaskin
• Tång
• Fil
• Måttband
• Borr
• Maskeringstejp
• Liten spårskruvmejsel
• Krysskruvmejsel
• Multimeter
• Svart eltejp
• Kabeldragare
• Märkpenna

SE
7

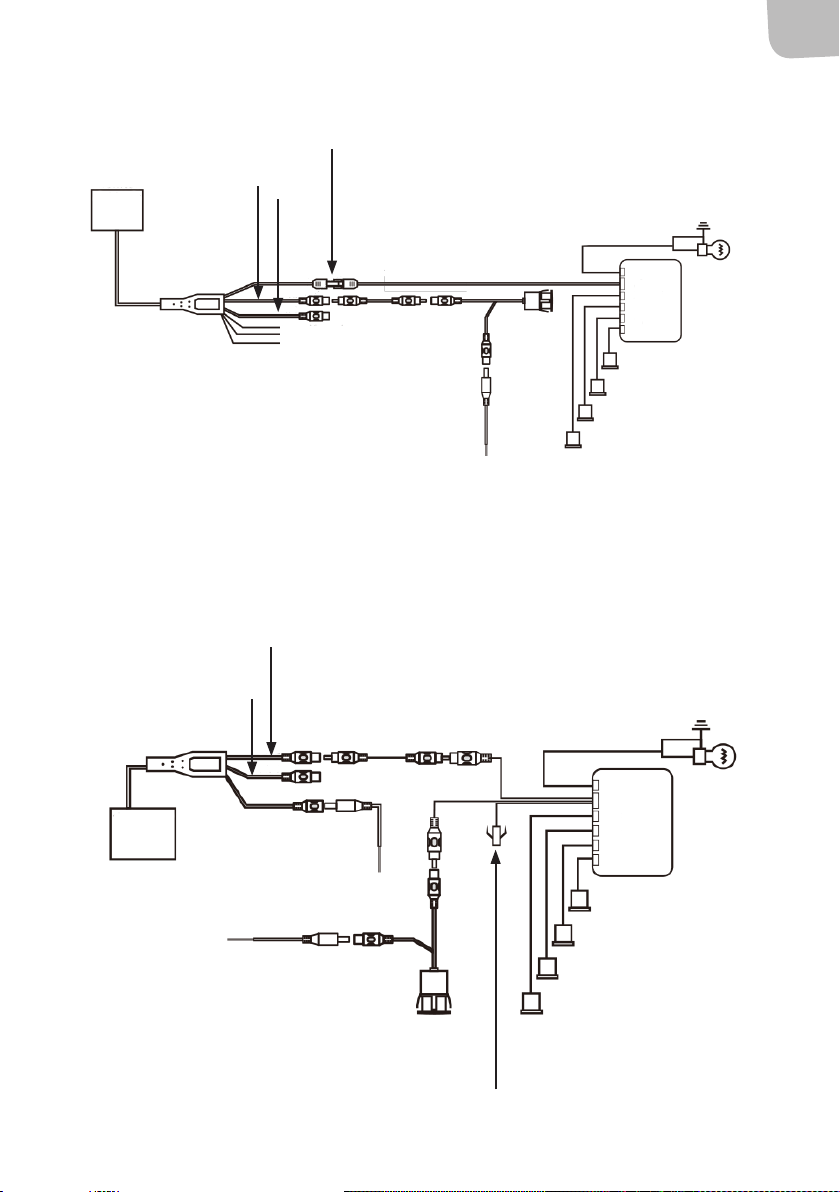

Elkretsschema 2
Elkretsschema 3
Display
<< 0,8 m >>
Elektronikenhet
Sensor
Parkeringssensor
AV2 AV1
Kamera
Röd till garagelägeskrets (ACC) +12 V
Svart till jord (GND)
Röd till backlampa +12 V
Svart till jord (GND)
Röd till backlampa +12 V
Svart till jord (GND)
Display
<< 0,8 m >> Elektronikenhet
Sensor
Till högtalare
AV2
AV1
Kamera
Röd till garagelägeskrets
(ACC) +12 V
Svart till jord (GND)
Röd till backlampa +12 V
Svart till jord (GND)
Röd till backlampa +12 V
Svart till jord (GND)

SE
8

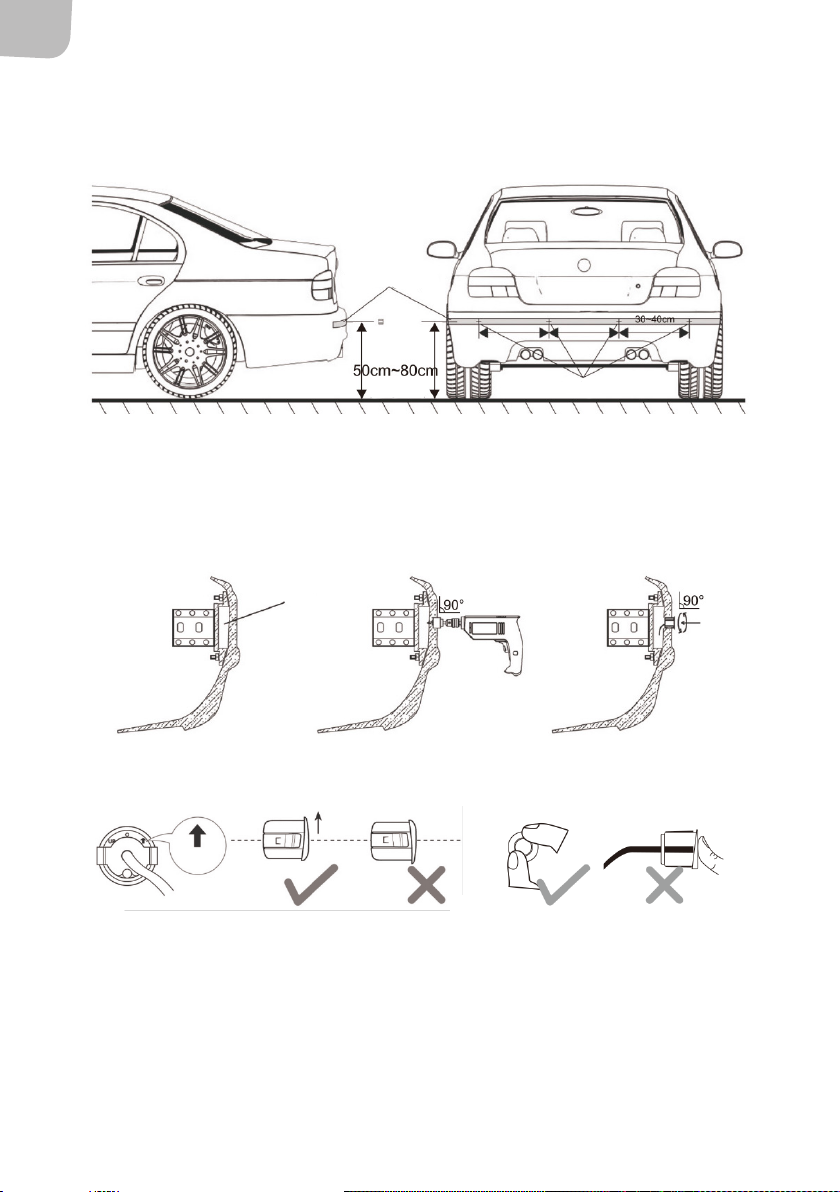

MONTERING AV SENSOR
1� Mät ut var sensorerna ska placeras och märk ställena med maskeringstejp�
2� Mät ut och markera var hålen ska borras�
3� Kontrollera att det inte nns några hinder där sensorerna ska monteras bakom stötfångaren�
4� Borra vinkelrätt mot stötfångarens yta�
5� Se till att sensorn vilar mot stötfångarens insida utan mellanrum�
6� Montera sensorerna vertikalt med markeringen "up" uppåt�
Maskeringstejp
Markering
(helst 55 cm)
inga hinder
up

SE
9

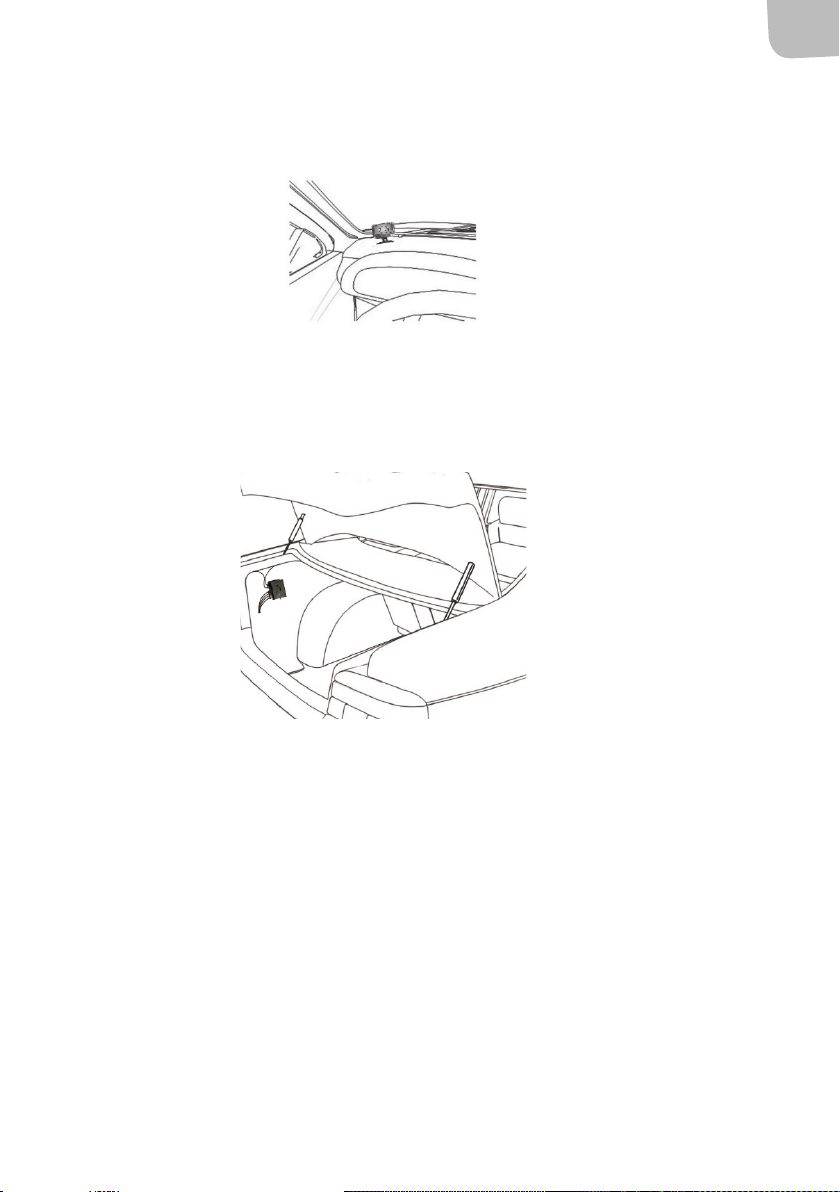

MONTERING AV DISPLAY
1� Displayen ska monteras där den är lätt att se och sitter stadigt� Rengör ytan med sprit och
montera med den dubbelhäftande tejpen�
MONTERING AV KOPPLINGSDOSA
1� Välj en regn-, värme- och fuktskyddad monteringsplats för kopplingsdosan�
2� Avlägsna tillfälligt panelerna över denna plats� Rengör ytan med sprit och montera med den
dubbelhäftande tejpen�
PROVNING EFTER INSTALLATION
VARNING! Vistas aldrig bakom ett fordon i rörelse – risk för dödsfall och/eller personskada�
Följ anvisningarna nedan för att funktionskontrollera parkeringssensorsystemet�
1� Före provning, ansätt parkeringsbromsen, slå till tändningen utan att starta, trampa ned
färdbromspedalen och lägg i backen�
2� Kontrollera att motorn inte är igång medan provningen utförs�
3� Funktionsprova systemet med en brädbit eller annat lämpligt föremål, cirka 60 x 30 cm� Låt
en medhjälpare först hålla brädbiten minst 1 m bakom fordonet�
4� Låt medhjälparen föra brädbiten närmare fordonet och kontrollera att summer,
indikeringslampor och avståndsindikeringar fungerar korrekt�

SE
10
HANDHAVANDE
BEGRÄNSNINGAR
• Sensorerna kanske inte fungerar korrekt med föremål som inte reekterar ultraljudsvågor eller
som har ovanlig form, som stolpar, wellpappkartonger, cykelhjul, små eller smala träd,
rektangulära trästycken eller kantstenar� Sensorn detekterar inte andra fordon om deras
stötfångare sitter för högt�
• Observera också att systemet detekterar olika föremål på olika avstånd� För väggar är max�
detekteringsavstånd 1,8 m, för människor är max� detekteringsavstånd 1,0 m, för pelare med
diameter 40 cm är max� detekteringsavstånd 1,2 m�
• I vissa fall kan displayen visa fel avstånd, till följd av sensorernas placering, hindrets form,
reektionsförhållanden etc�

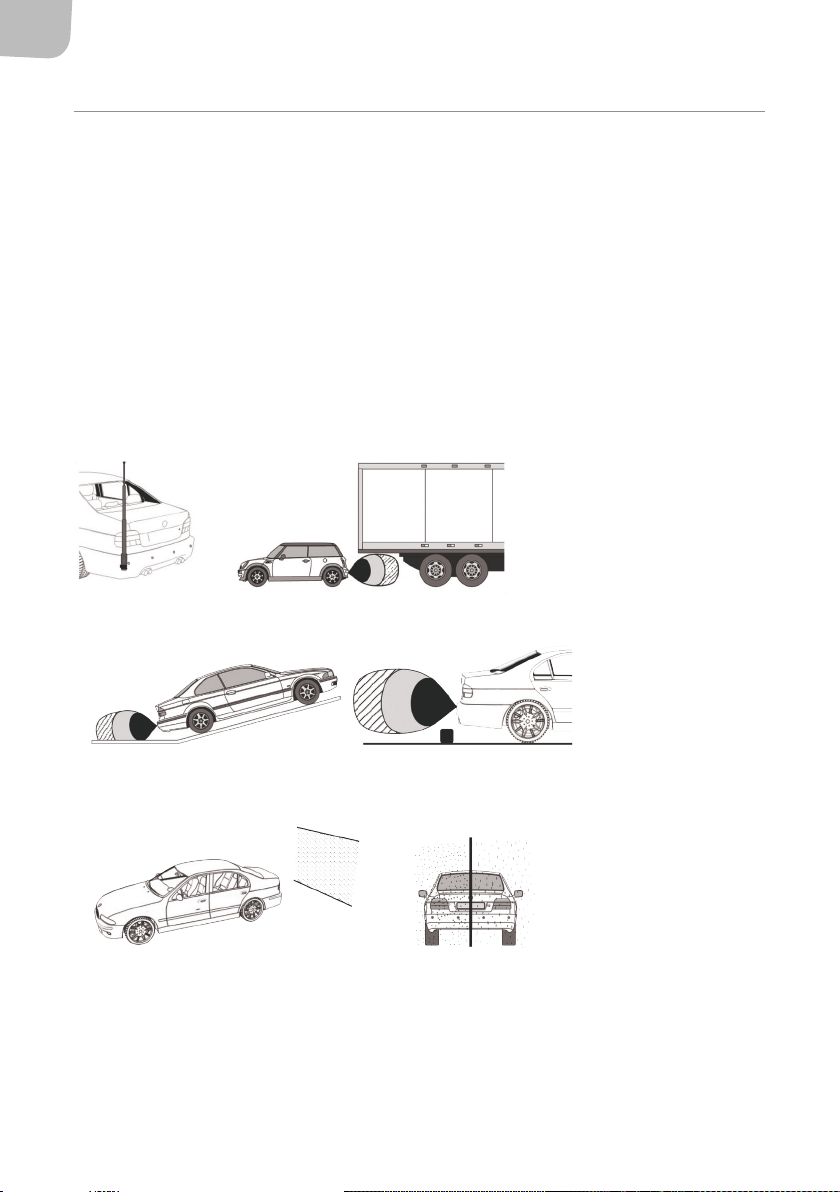

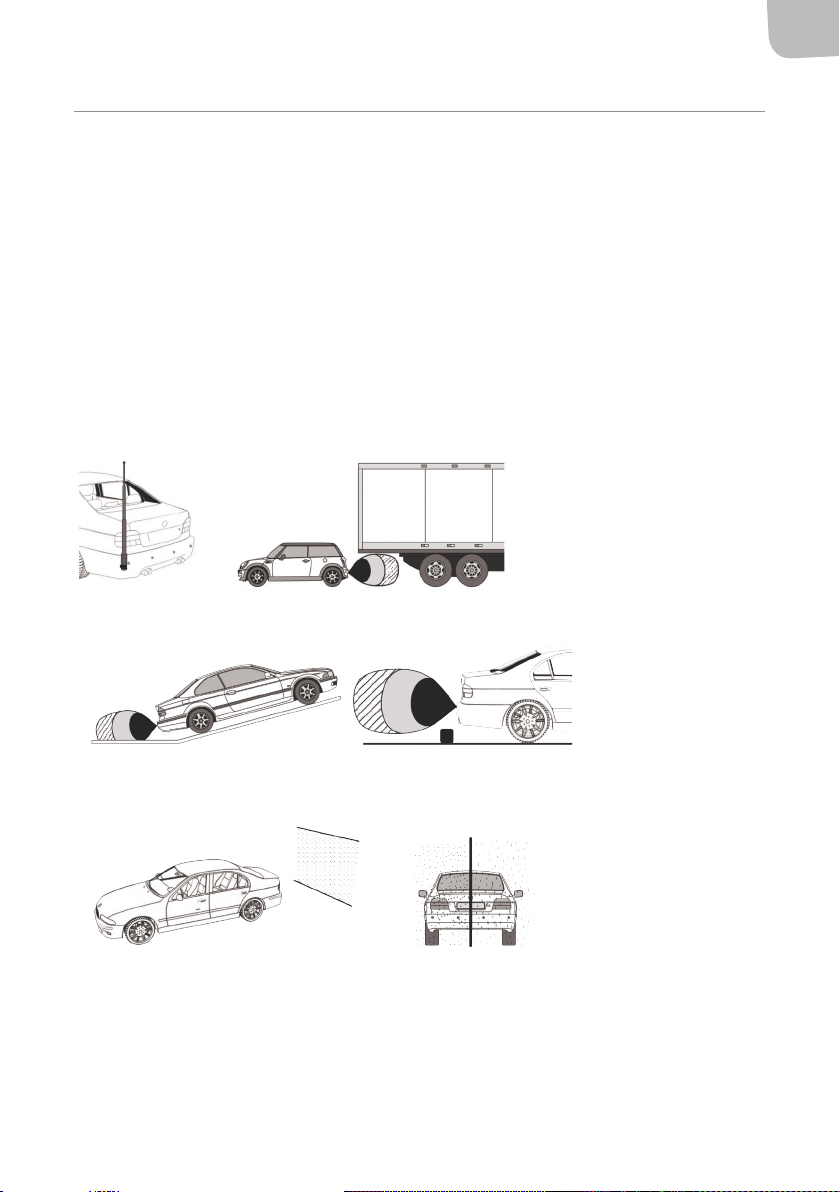

Exempel på begränsningar
Om fordonet har en radioantenn med hög eekt� Om ett fordons stötfångare sitter för högt�
Vid backning i nedförsbacke� Vid mycket små föremål�
Vid nät- eller trådstaket� Vid backning i kraftigt regn- eller snöfall�

SE
11

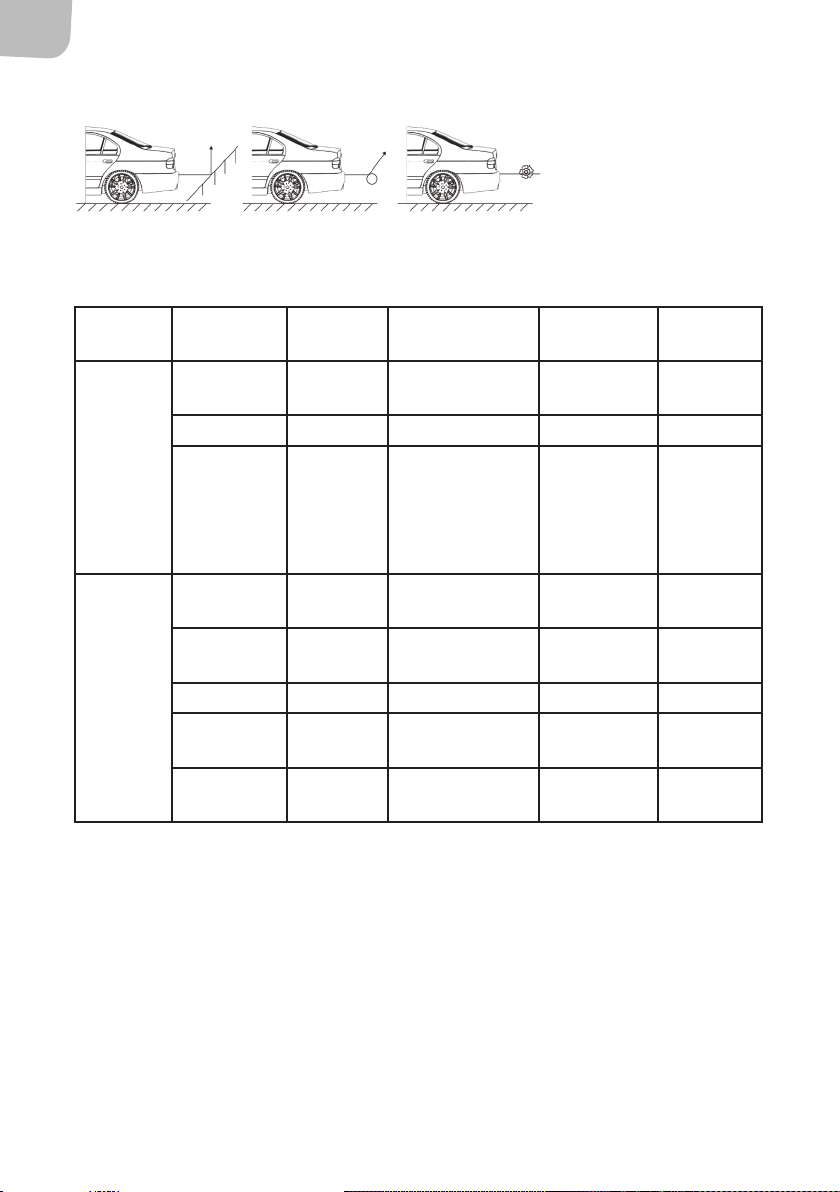

Vid jämn sluttning� Vid släta, runda föremål� Vid föremål som absorberar ultraljudsvågorna, som
bomull�
LÄGEN
Modell Varningsnivå Avstånd Ljud Displayvisning Indikerings-
lampa
Indikerings-
lampo
Säkert 130–180 cm Långsamma
tonstötar
1�3-1�8 Grön
Larm 60–130 cm Snabba tonstötar 0�6-1�2 Gul
Fara 0–60 cm Kontinuerlig signal 0�0,0�3-0�5 Röd
Summer
och display
Säkert 130–180 cm Långsamma
tonstötar
1�3-1�8
Säkert 90–130 cm Snabbare tonstötar 90-95, 1�0-1�3
Larm 60–90 cm Snabba tonstötar 60-90
Larm 40–60 cm Mycket snabba
tonstötar
40-60
Fara 0–40 cm Kontinuerlig signal P

SE
12
FELSÖKNING
Summer/display aktiveras inte vid start
1� Kontrollera att strömförsörjningen är korrekt ansluten till kopplingsdosan�
2� Kontrollera att kopplingsdosan har (+)12 V när backen är ilagd�
3� Kontrollera jordanslutningen�
4� Kontrollera att utrustningen är korrekt ansluten till backljuskretsen�
5� Kontrollera att displayen är jordad och har minst (+)12 V
Falsk varningssignal (ljud eller ljus)
1� Kontrollera om sensorerna är monterade för lågt eller riktade mot marken�
Sensorerna detekterar inga föremål
1� Kontrollera om bilens avgaser är mycket rökiga� Avhjälp detta fel före fortsatt provning�
2� Kontrollera att sensorerna är korrekt anslutna�

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0511-34 20 00
Jula AB, Box 363, 532 24 SKARA
www.jula.se

NO
14
Les bruksanvisningen nøye før bruk.
Ta vare på den for fremtidig bruk�
TEKNISKE DATA
Spenning 12 V
Tillatt spenning 9–18 V
Merkestrøm 20–200 mA
Avstand som vises på display 30–180 cm
Frekvens 40 kHz
Driftstemperatur –30 til 80 °C
Skjermstørrelse 4,3"
BESKRIVELSE
Generell plassering av ryggesensorens komponenter
Bruksanvisning for
ryggekamerasystem
NORSK
Deler
• Display
• Elektronikkenhet
• Sensorer
• Ledning
• Bor x 2
1
2
3
4
5
6
1� Display
2� Alternativ A
3� Ryggelys
4� Sensorer
5� Elektronikkenhet
6� Alternativ B

NO
15
MONTERING
OBS! La eksossystemet kjøle seg ned før montering� Det reduserer faren for personskade og/eller
skade på eiendom under monteringen�
VERKTØY DU TRENGER TIL MONTERING
KRETSSKJEMA
OBS! Kretsskjemaene nedenfor er bare til referanse�
Kretsskjema 1
Display
<< 0,8 m >>
Elektronikkenhet
Sensor
Parkeringssensor
AV2 AV1
Kamera
Rød til garasjekrets (ACC) +12 V
Svart til jord (GND)
Rød til ryggelys +12 V
Svart til jord (GND)
Rød til ryggelys +12 V Svart
til jord (GND)
• Boremaskin
• Tang
• Fil
• Målebånd
• Bor
• Maskeringsteip
• Liten atskrutrekker
• Stjerneskrutrekker
• Multimeter
• Svart elektrikerteip
• Kabeltrekker
• Merkepenn

NO
16

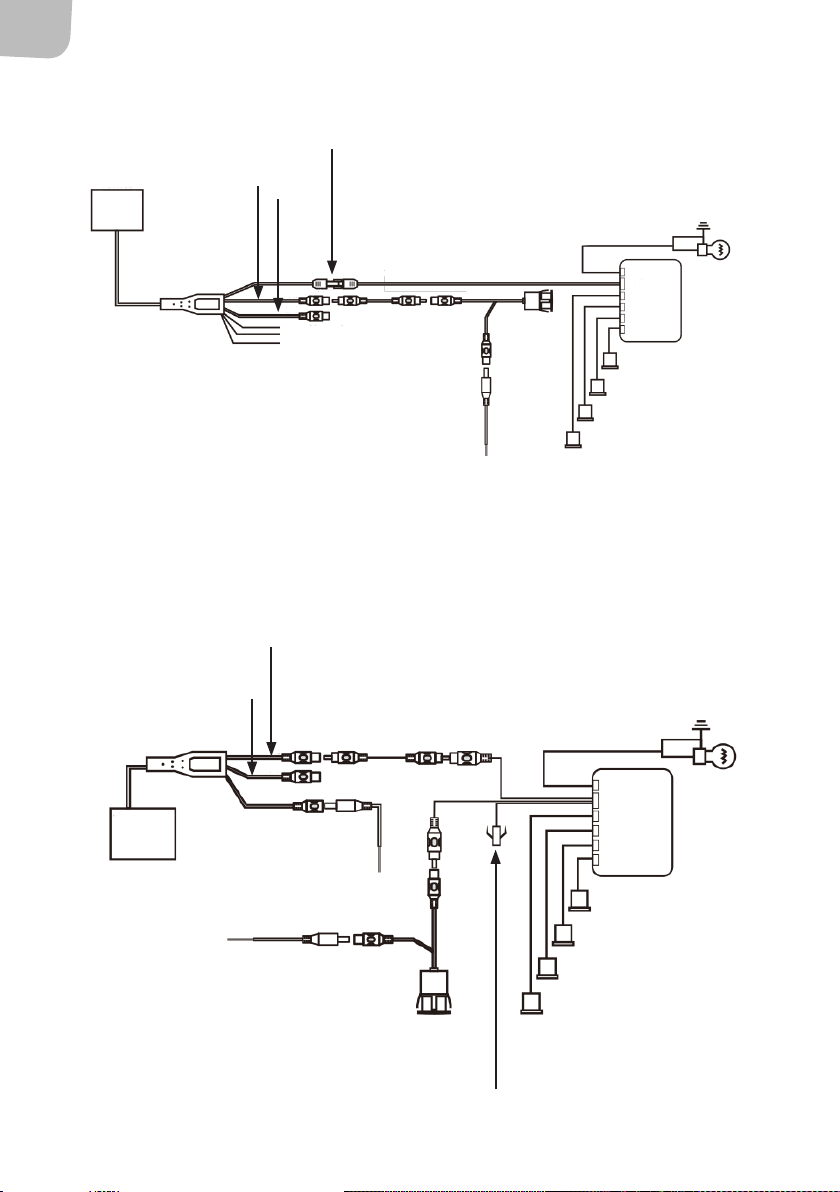

Kretsskjema 2
Kretsskjema 3
Display
<< 0,8 m >>
Elektronikkenhet
Sensor
Parkeringssensor
AV2 AV1
Kamera
Rød til garasjekrets (ACC) +12 V
Svart til jord (GND)
Rød til ryggelys +12 V
Svart til jord (GND)
Rød til ryggelys +12 V Svart
til jord (GND)
Display
<< 0,8 m >> Elektronikkenhet
Sensor
Til høyttaler
AV2
AV1
Kamera
Rød til garasjekrets
(ACC) +12 V
Svart til jord (GND)
Rød til ryggelys +12 V
Svart til jord (GND)
Rød til ryggelys +12 V Svart
til jord (GND)

NO
17
MONTERING AV SENSOR
1� Mål opp hvor sensorene skal plasseres, og merk av stedene med maskeringsteip�
2� Mål opp og marker hvor hullene skal bores�
3� Kontroller at det ikke er noen hindringer der sensorene skal monteres bak støtfangeren�
4� Bor vinkelrett mot støtfangeren�
5� Pass på at sensoren ligger helt inntil innsiden av støtfangeren, uten mellomrom�
6� Monter sensorene vertikalt med markeringen «up» vendt oppover�
Maskeringsteip
Markering
(helst 55 cm)
ingen hindringer
up

NO
18
MONTERING AV DISPLAY
1� Displayet skal monteres på et sted hvor det er lett å se og sitter stødig� Rengjør overaten
med sprit og monter med den dobbeltsidige teipen�
MONTERING AV KOBLINGSBOKS
1� Velg et regn-, varme- og fuktighetsbeskyttet monteringssted for koblingsboksen�
2� Fjern panelene over dette stedet midlertidig� Rengjør overaten med sprit og monter med
den dobbeltsidige teipen�
TESTING ETTER INSTALLASJON
ADVARSEL! Du må aldri oppholde deg bak et kjøretøy i bevegelse – fare for dødsfall og/eller personskade�
Følg anvisningene nedenfor for å funksjonskontrollere parkeringssensorsystemet�
1� Før testing må du aktivere parkeringsbremsen, slå på tenningen uten å starte, tråkke inn
bremsepedalen og sette kjøretøyet i revers�
2� Kontroller at motoren ikke er i gang mens testingen utføres�
3� Funksjonstest systemet med en plankebit eller en annen passende gjenstand, cirka
60x30cm� La en medhjelper først holde plankebiten minst 1m bak kjøretøyet�
4� La medhjelperen føre plankebiten nærmere kjøretøyet og kontroller at lydsignalet,
indikatorlampene og avstandsindikatorer fungerer riktig�

NO
19
BRUK
BEGRENSNINGER
• Sensorene fungerer kanskje ikke riktig med gjenstander som ikke reekterer ultralydbølger, eller
som har uvanlig form, som stolper, bølgepappesker, sykkelhjul, små eller smale trær,
rektangulære trestykker eller kantsteiner� Sensoren detekterer ikke andre kjøretøyer hvis
støtfangerne deres sitter for høyt�
• Vær også oppmerksom på at systemet detekterer ulike gjenstander på ulik avstand� For vegger
er maks� detekteringsavstand 1,8m, for mennesker er maks� detekteringsavstand 1,0m, for søyle
med diameter 40cm er maks� detekteringsavstand 1,2m�
• I noen tilfeller kan displayet vise feil avstand på grunn av sensorenes plassering, hindringens
form, reeksjonsforhold osv�
Eksempler på begrensninger
Hvis kjøretøyet har en radioantenne med høy eekt� Hvis støtfangeren på et kjøretøy sitter for høyt�
Ved rygging i nedoverbakke� Ved svært små gjenstander�
Ved nettinggjerder� Ved rygging i kraftig regn- eller snøvær�

NO
20
Ved jevn skråning� Ved glatte, runde gjenstander� Ved gjenstander som absorberer ultralydbølgene,
som bomull�
MODUSER
Modell Varselnivå Avstand Lyd Displayvisning Indikator-
lampe
Indikator-
lampe
Sikkert 130–180 cm Langsomme
lydsignaler
1�3–1�8 Grønn
Alarm 60–130 cm Raske lydsignaler 0�6–1�2 Gul
Fare 0–60 cm Kontinuerlig
lydsignal
0�0,0�3–0�5 Rød
Lydsignal
og display
Sikkert 130–180 cm Langsomme
lydsignaler
1�3–1�8
Sikkert 90–130 cm Raskere lydsignaler 90–95,
1�0–1�3
Alarm 60–90 cm Raske lydsignaler 60–90
Alarm 40–60 cm Veldig raske
lydsignaler
40–60
Fare 0–40 cm Kontinuerlig
lydsignal
P
Table of contents
Languages:
Other Hamron Automobile Accessories manuals

Hamron
Hamron 008044 User manual

Hamron
Hamron 609-208 User manual

Hamron
Hamron 619-029 User manual

Hamron
Hamron 609-208 User manual

Hamron
Hamron 619-634 User manual

Hamron
Hamron 619604 User manual

Hamron
Hamron 007330 User manual

Hamron
Hamron 609-206 User manual

Hamron
Hamron 016040 User manual

Hamron
Hamron 001677 User manual

Hamron
Hamron 602-164 User manual

Hamron
Hamron 619-626 User manual

Hamron
Hamron 012452 User manual

Hamron
Hamron 016011 User manual

Hamron
Hamron 004683 User manual

Hamron
Hamron 011048 User manual

Hamron
Hamron 006262 User manual

Hamron
Hamron 619-592 User manual

Hamron
Hamron 023292 User manual

Hamron
Hamron 013932 User manual
