Bruksanvisning för
cykelhållare
SVENSKA
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov.
• VARNING! Kontrollera att fordonets tillåtna axelbelastning inte överskrids med cyklar lastade på
hållaren. Cykelhållarens egenvikt är 18,5 kg.
• VARNING! Kontrollera att tillåten belastning på dragkroken inte överskrids.
– Dragkroken måste minst vara av typ ST 52-3 eller GGG 52, med tillåten belastning minst 60
kg. Högst 4 st. cyklar kan lastas på hållaren.
– OBS! Den monterade cykelhållaren döljer fordonets registreringsskylt, varför en separat
registreringsskylt måste monteras på cykelhållaren.
• Traksäkerhet
– Kör aldrig fortare än lagstadgad hastighet. Största tillåten hastighet med cyklar lastade på
cykelhållaren är 120 km/h.
• VARNING! Kontrollera alltid att öppningsmekanismen är stängd och säkrad före färd.
• Undvik att bromsa och accelerera häftigt.
– Undvik skarpa svängar. Sväng inte med högre hastighet än 40 km/h.
– Kör inte fortare än 40 km/h vid svåra trakförhållanden.
– När cykelhållaren monterats, kör en kort sträcka och kontrollera sedan alla skruvförband
och andra förband. Efterdra eller justera vid behov. Därefter ska alla förband kontrolleras
regelbundet. Kontrollera ofta under krävande förhållanden.
• VARNING! Innan cykelhållaren monteras, stäng av fordonets tändning, ta ur tändningsnyckeln
och lägg i parkeringsbromsen.
• Cykelhållaren ökar fordonets totala bredd och längd, i synnerhet när cyklar är lastade på den.
Var försiktig när du backar.
• Rengör produkten med en fuktig trasa efter varje användning. Applicera lämplig olja på alla alla
skruvförband och förvara cykelhållaren torrt. Demontera cykelhållaren innan fordonet tvättas.
Använd inte lösningsmedel eller frätande medel.

SE
5

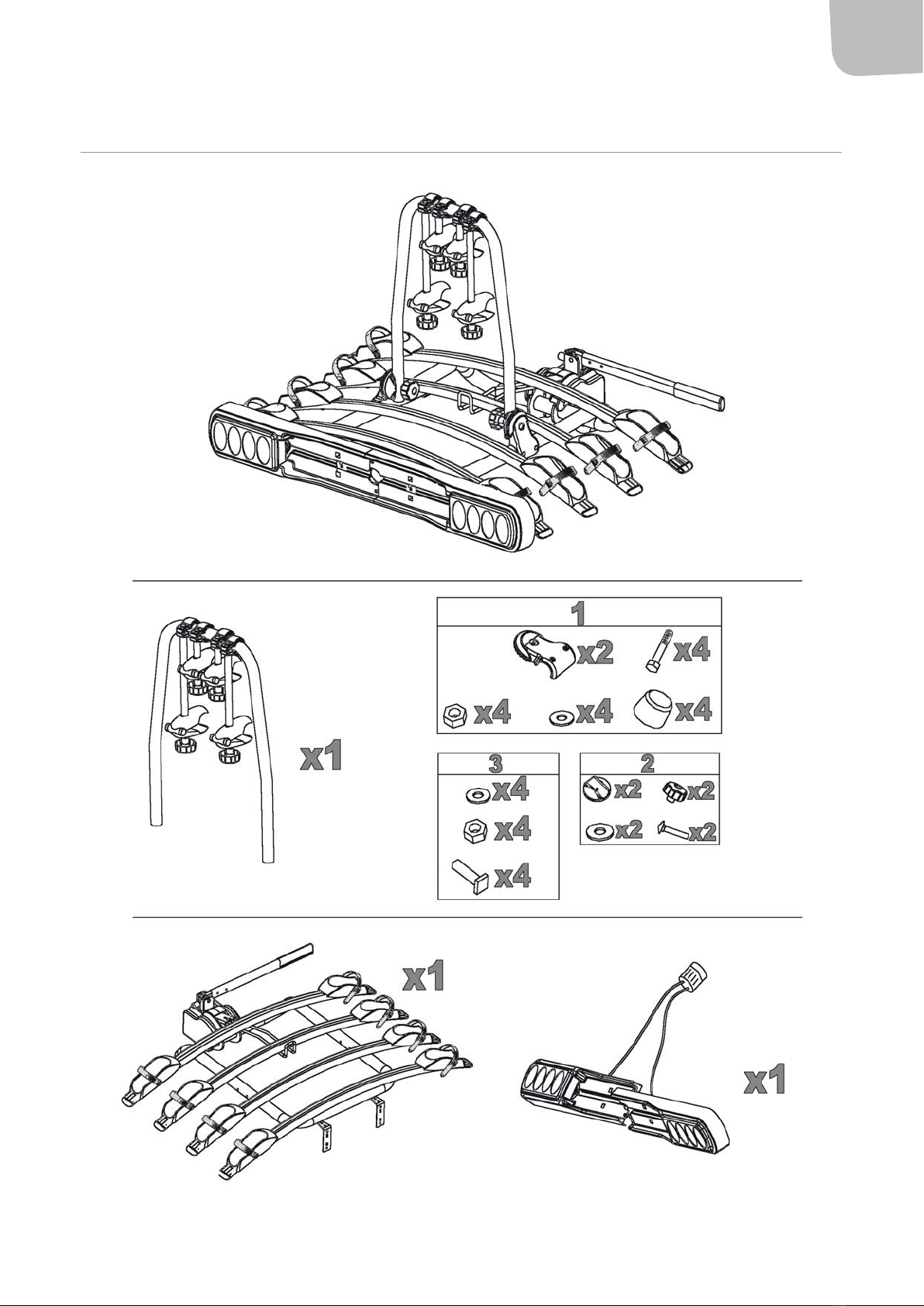

BESKRIVNING

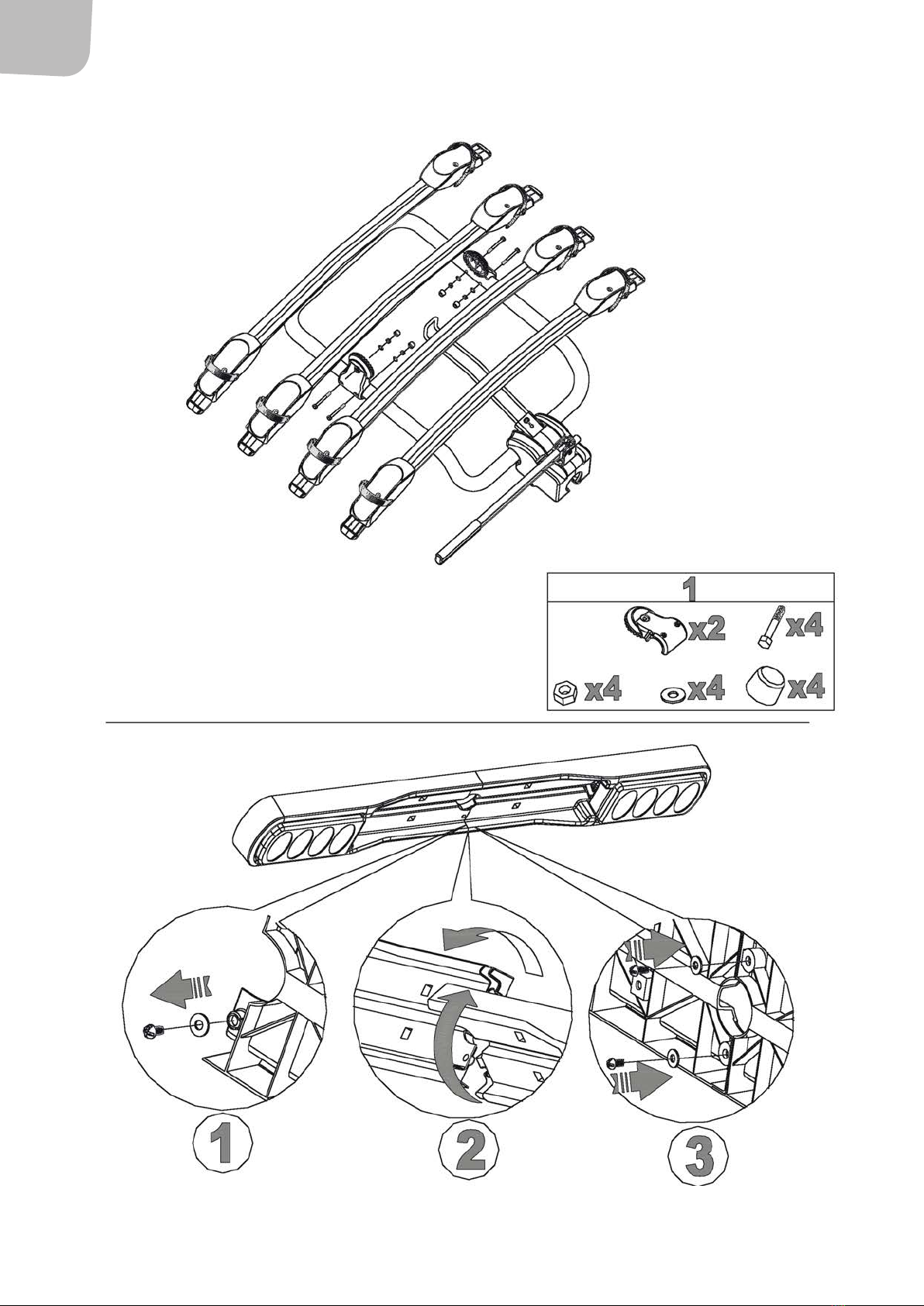

SE
6

SE
7

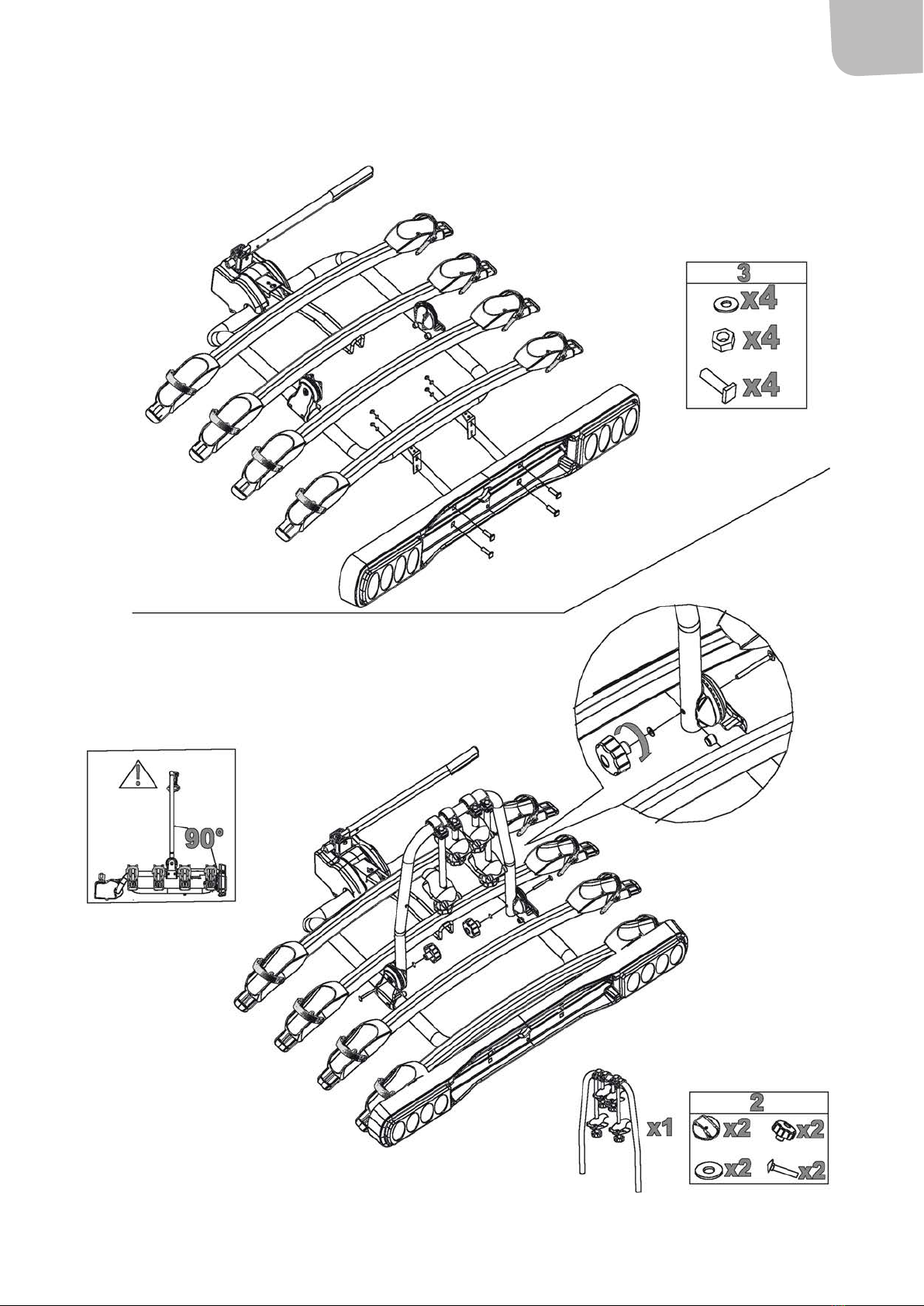

SE
8

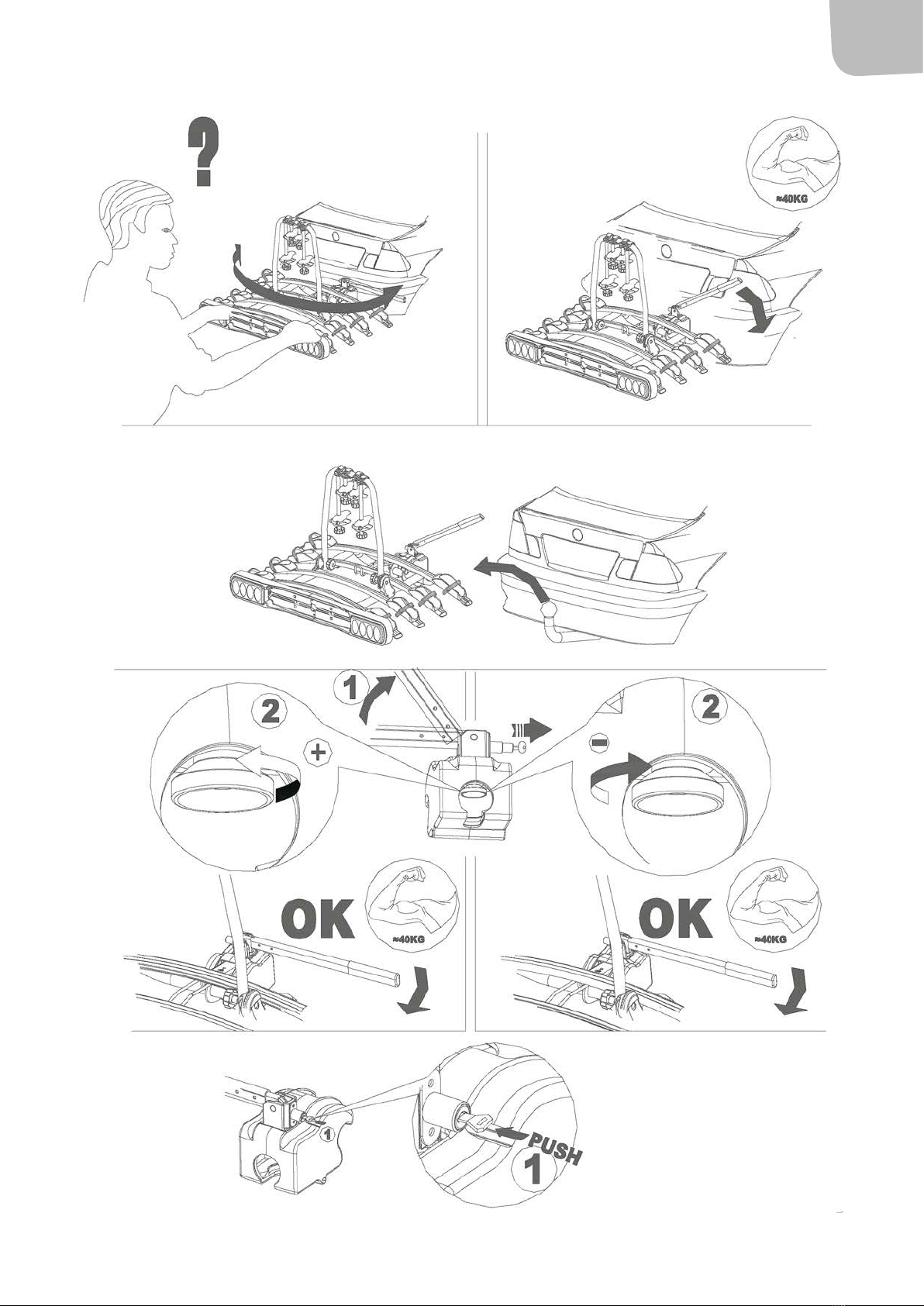

SE
9

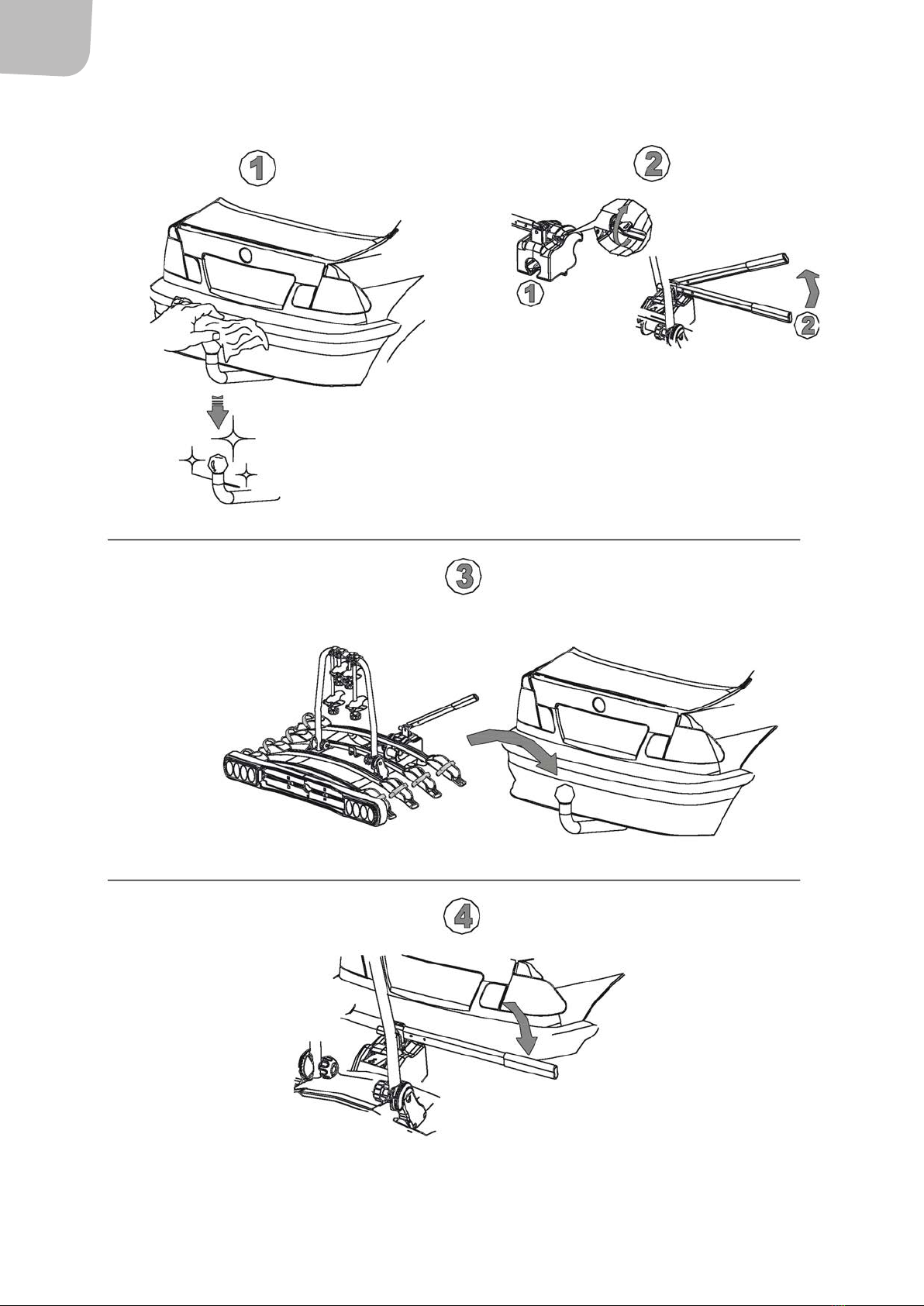

SE
10
Max.
Ø28"
Min. Ø30 mm
Max. Ø50 mm

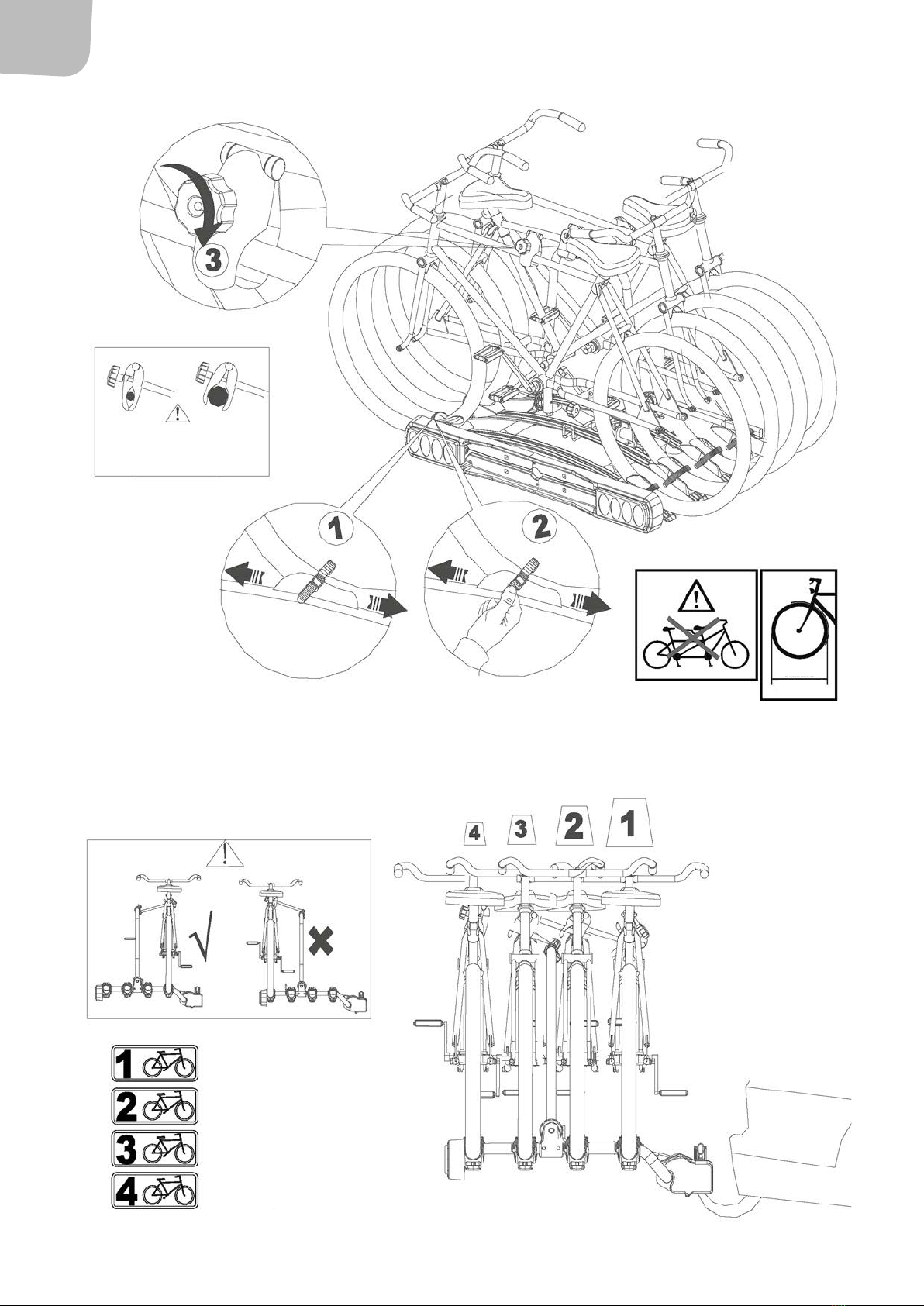

Montering av cyklar på plattformen
Placera cykeln i däckhållarna. Spänn fast gripbeslaget på cykelns ram (Fig.3). Cyklarna vänds motsatt mot varandra.
Spänn fast hjulremmarna (Fig.1-2).
Max.= 15 kg
= 30 kg
= 45 kg
= 60 kg
Max.
Max.
Max.

SE
11

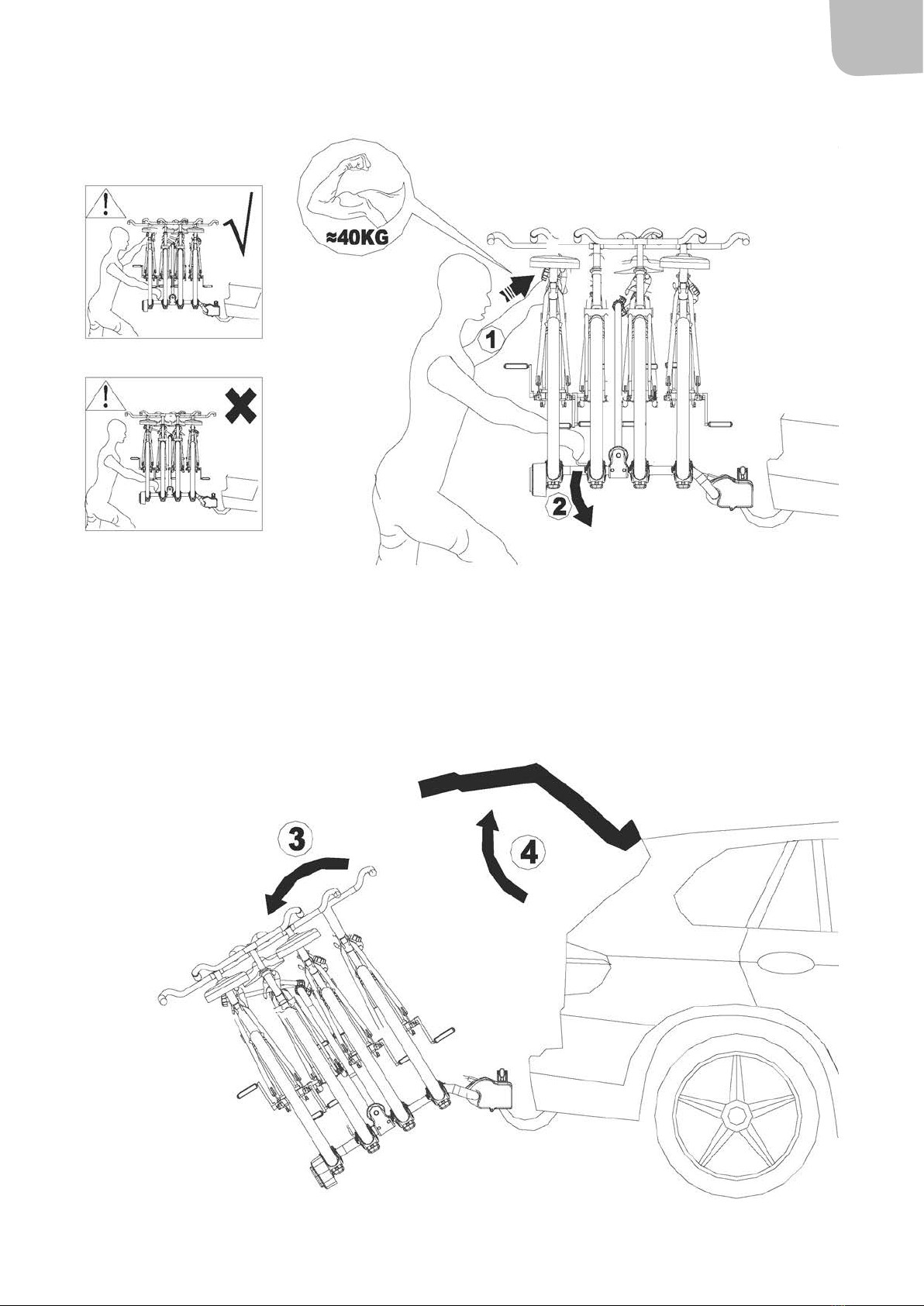

Öppning av bagagelucka
Håll i cykelplattformen med den ena handen, och dra i vipphandtaget med den andra handen. Vippa ner cykelplattformen tills den är i
bottenpositionen eller vilar på marken. Bakluckan kan nu öppnas. Kom ihåg att vippa tillbaka plattformen igen innan körning.
