HEIDENHAIN LIP 481R User manual

Montageanleitung
Mounting Instructions
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje
LIP 481R
LIP 481A
4
/20
1
4

2

3
Seite
4 Warnhinweise
6 Lieferumfang
8 Hinweise zur Montage
10 Abmessungen
12 Anbau des Maßstabs
14 Anbau des Abtastkopfes
16 Justage des LIP 48
19 Signalwerte
20 Referenzmarken justieren
22 Feinabgleich Signale
24 Abschließende Arbeiten
25 Technische Kennwerte
26 Elektrische Kennwerte
27 Elektrischer Anschluss
Page
4 Warnings
6 Items Supplied
8 Mounting Procedure
10 Dimensions
12 Mounting the Scale
14 Mounting the Scanning Head
16 Adjusting the LIP 48
19 Signal Values
20 Adjusting the Reference Marks
22 Fine Adjustment of Signals
24 Final Steps
25 Specifications
26 Electrical Data
27 Electrical Connection
Page
4 Recommandations
6 Contenu de la fourniture
8 Procédure de montage
10 Dimensions
12 Montage de la règle de mesure
14 Montage de la tête captrice
16 Réglage du LIP 48
19 Valeurs des signaux
20 Réglage marques de référence
22 Alignement précis des signaux
24 Opérations finales
25 Caractéristiques techniques
26 Caractéristiques électriques
27 Raccordement électrique
Pagina
4 Avvertenze
6 Standard di fornitura
8 Avvertenze per il montaggio
10 Dimensioni
12 Montaggio della riga
14 Montaggio della testina
16 Taratura della LIP 48
19 Valori dei segnali
20 Taratura indice di riferimento
22 Segnali di taratura
24 Operazioni finali
25 Dati tecnici
26 Dati elettrici
27 Collegamento elettrico
Página
4 Advertencias
6 Elementos suministrados
8 Indicaciones para el montaje
10 Dimensiones
12 Montaje de la regla
14 Montaje del cabezal
16 Ajuste de la LIP 48
19 Valores de las señales
20 Ajuste de las marcas de referencia
22 Ajuste fino de las señales
24 Trabajos finales
25 Datos técnicos
26 Características eléctricas
27 Conexión eléctrica
Inhalt · Contents · Sommaire · Indice · Indice

4
Maße in mm
Dimensions in mm
Cotes en mm
Dimensioni in mm
Dimensiones en mm

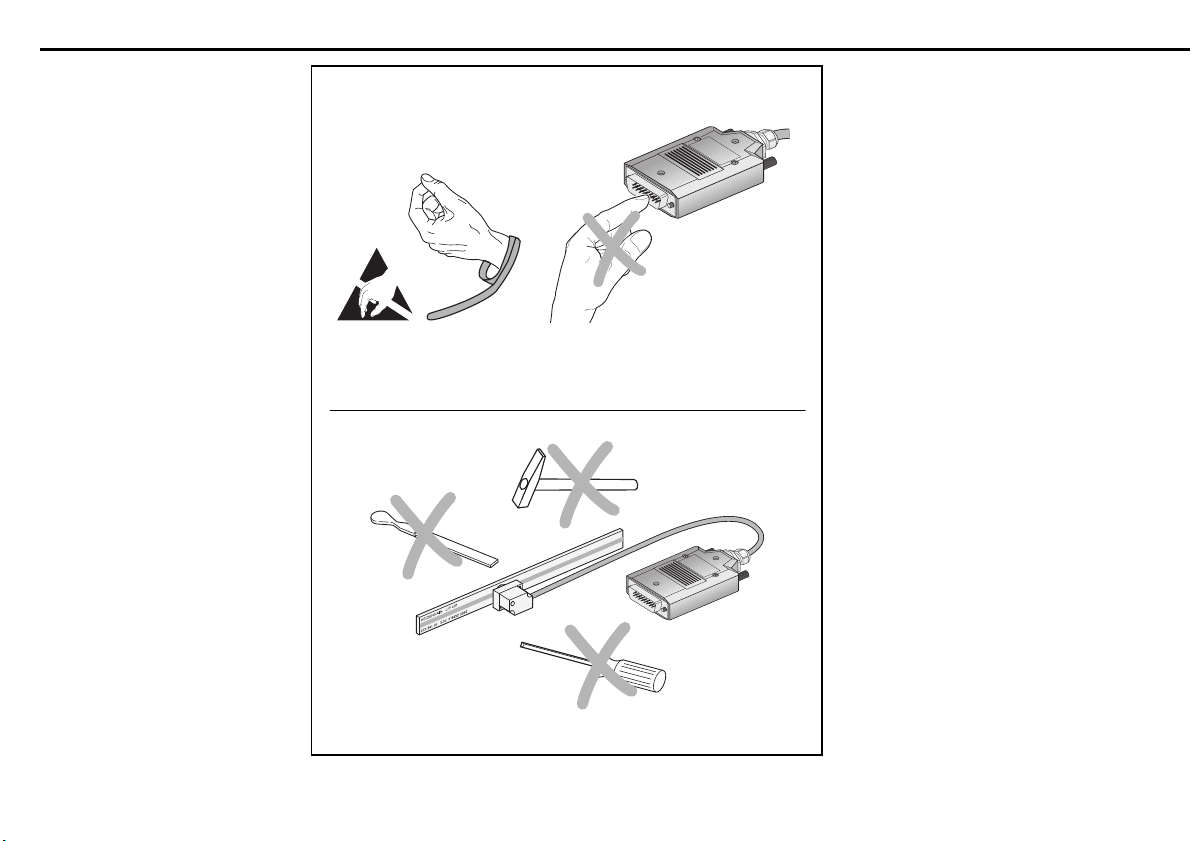

Warnhinweise · Warnings · Recommandations · Avvertenze · Advertencias

5
Achtung:
Die Montage und Inbetriebnahme ist von einer qualifizierten Fachkraft unter Beachtung der örtlichen
Sicherheitsvorschriften vorzunehmen.
Die Steckverbindung darf nur spannungsfrei verbunden oder gelöst werden.
Die Anlage muss spannungsfrei geschaltet sein!
Note: Mounting and commissioning is to be conducted by a qualified specialist under compliance with local safety regulations.
Do not engage or disengage any connections while under power.
The system must be disconnected from power.
Attention: le montage et la mise en service doivent être assurés par un personnel qualifié dans le respect des consignes
de sécurité locales.
Le connecteur ne doit être connecté ou déconnecté qu’hors potentiel.
L’équipement doit être connecté hors potentiel!
Attenzione: Il montaggio e la messa in funzione devono essere eseguite da personale qualifucato nel rispetto delle norme
di sicurezza locali.
I cavi posso essere collegati o scollegati solo in assenza di tensione.
L’impianto deve essere spento!
Atención: El montaje y la puesta en marcha deben ser realizados por un especialista cualificado, observando las
prescripciones locales de seguridad.
Conectar o desconectar el conector sólo en ausencia de tensión.
¡La instalación debe ser conectada en ausencia de tensión!

6
a)
Maßstab
b) Abtastkopf LIP 48R/A
a) Scale
b) LIP 48R/A scanning head
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
a)
b)
a)
Règle de mesure
b) Tête captrice LIP 48R/A
a) Riga di misura
b) Testina LIP 48R/A
a) Regla
b) Cabezal LIP 48R/A

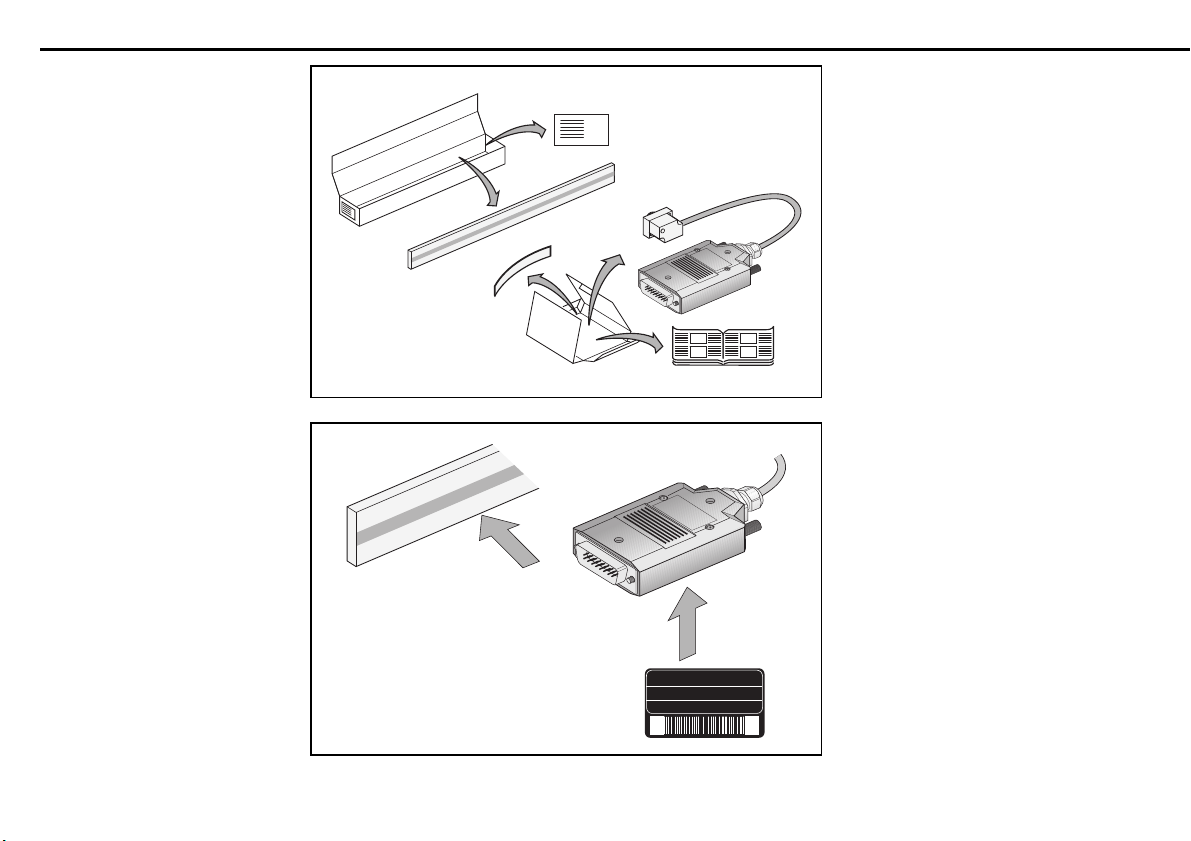

Nur zusammengehörige Teile
montieren.
Only join parts that belong
together.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0548
Nur für Maß tab
Only for cale
S.Nr. X 9432 0548
Ne monter que les pièces allant
ensemble.
Montare solo i componenti
specifici
Montar sólo las piezas que vayan
juntas
Lieferumfang · Items Supplied · Contenu de la fourniture · Standard di fornitura · Elementos suministrados
Abstandsfolie 0,6 mm
Spacer foil 0.6 mm
Cale d'épaisseur 0,6 mm
Pellicola distanziale 0,6 mm
Lámina separadora 0,6 mm

7
Separat bestellen:
a) Spannpratze zur Befestigung
des Maßstabs. Anzahl je nach
Messlänge.
Optional:
b) Adapterkabel für Sub-D-
Stecker
c) Zwischenplatte
d) Zwischenplatte (Stapelbar)
Order separately:
a) Fixing clamp for mounting the
scale. Quantity according to
measuring length.
Optional:
b) Adapter cable for D-Sub
connector
c) Spacer
d) Spacer (stackable)
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
a)
c) d)
ID 365 916-02 ID 527 818-01
ID 270 711-04
A commander séparément:
a) Griffe de serrage pour la
fixation de la règle. Le nombre
dépend de la longueur de
mesure.
En option:
b) Câble adaptateur pour prise
Sub-D
c) Plaquette intermédiaire
d) Plaquette intermédiaire
(empilable)
Ordinare a parte:
a) Graffette per il fissaggio della
riga; quantità a seconda della
lunghezza della riga.
Opzionale:
b)
Cavo adattatore per connettore
Sub-D
c) Piastra intermedia
d) Piastra intermedia (aggiuntiva)
Para pedir por separado:
a) Grapas para la fijación de la
regla.
Opcional:
b) Cable adaptador para conector
Sub-D
c) Pletina intermedia
d) Pletina intermedia (apilable)
ID 331 693
-
xx

8
Anbau so wählen, dass der
maximale Verfahrweg innerhalb
de
r Messlänge ML des Maßstabs
liegt.
Achtung!
Ausrichtung Abtastkopf – Maß-
stab beachten!
Abtastkopf relativ zum Maßstab
nicht um 180° drehen!
Choose a mounting attitude such
that the maximum traverse range
is within the measuring length
ML of the scale.
Note!
Pay attention to the orientation of
the scanning head relative to the
scale. Do not rotate the scanning
head relative to the scale by
180°!
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
ML
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
15 15
Choisir l'implantation de telle
manière que le déplacement max.
soit compris dans la longueur de
mesure ML de la règle.
Attention!
Veiller au bon alignement de la
tête captrice par rapport à la
règle! Ne pas faire pivoter de
180° la tête captrice par rapport à
la règle!
Montare in modo che la corsa
utile sia inferiore alla lunghezza
ML.
Attenzione!
Prestare attenzione all’allineamento
tra testina e riga! Non ruotare la
testina di 180° rispetto alla riga.
Elegir el montaje de forma
que el máximo recorrido de
desplazamiento se encuentre
dentro de la máxima longitud
útil ML de la regla.
¡Atención!
¡Alineación del cabezal -
Tener en
cuenta la escala! ¡No rotar el
cabezal 180º con respecto a la
escala!
Hinweise zur Montage · Mounting Procedure · Procédure de montage · Avvertenze per il montaggio · Indicaciones para el montaje

9
Maßstab so anbauen, dass Tei
-
lung vor direkter Verschmutzung
geschützt ist. Eventuell beson-
dere Schutzvorrichtung vorsehen.
Mount the scale so that the
graduation is protected from
direct contamination. If
necessary, fit a protective cover
over the scale.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
Monter la règle de sorte que la
gravure soit protégée contre les
salissures directes. Si nécessaire,
prévoir un carter de protection.
Proteggere la graduazione dagli
agenti contaminanti.
Prevedere ev. un dispositivo di
protezione aggiuntivo.
Deberá montarse la regla de
forma que la graduación esté
protegida de la suciedad que
caiga directamente. Si es
necesario colocar una protección
sobre la regla.

10

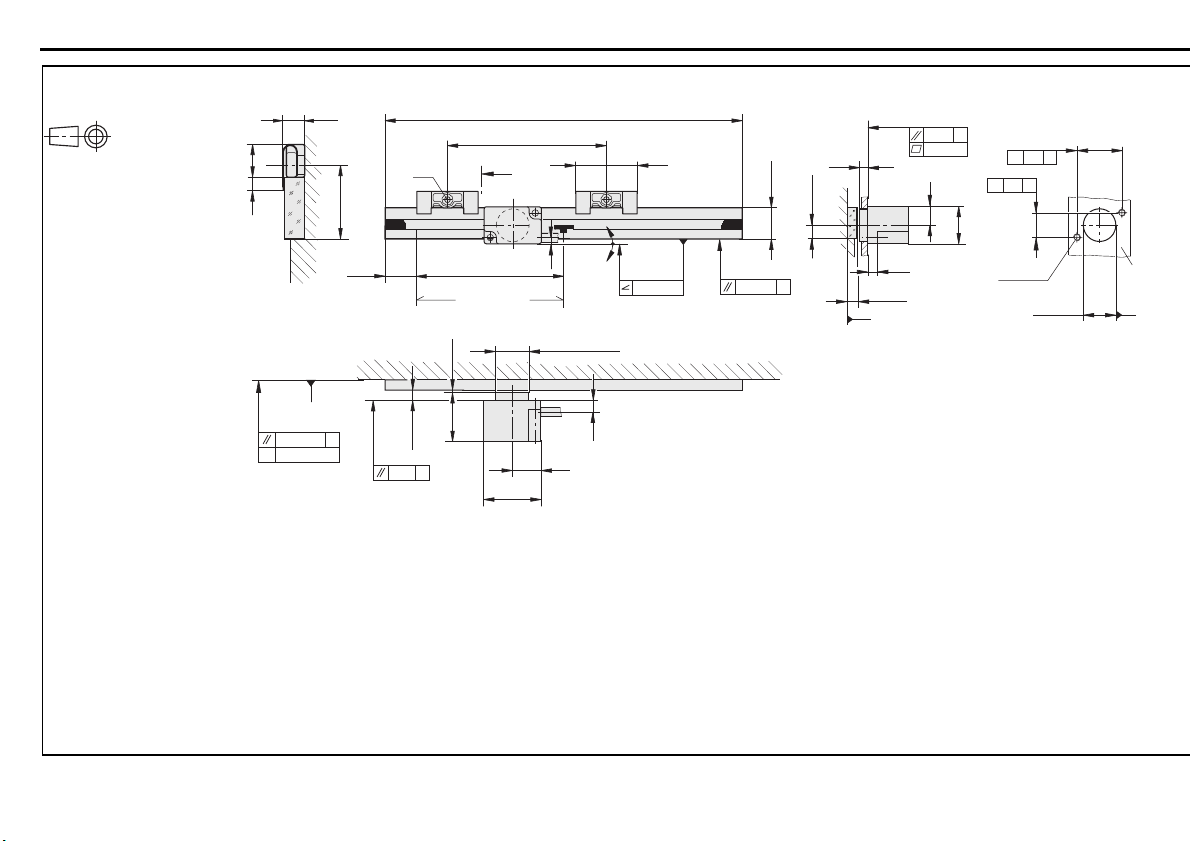

LIP 481R
mm
Tolerancing ISO 8015
ISO 2768 - m H
< 6 mm: ±0.2 mm
F = Maschinenführung = Referenzmarken-Lage = Maßstablänge
Machine guideway Reference mark position Scale length
Guidage de la machine Marque de référence Longueur de la règle de mesure
Guida della macchina Indici di riferimento Lunghezza della riga graduata
Guía de la máquina Marca de referencia Longitud de la regla
* = Max. Änderung bei Betrieb = Beginn der Messlänge ML = Darstellung ohne Spannpratzen
Max. change during operation Begin. of meas. length ML Illustration without fixing clamps
Modification max. en fonctionnement Début longueur utile ML Représentation sans griffes de serrage
Variazione massima durante il funzionamento Inizio lunghezza di misura ML Immagine senza graffette di bloccaggio
Máx. variación durante el funcionamiento Comienzo longitud útil ML Representación sin bridas de amarre
Abmessungen · Dimensions · Dimensions · Dimensioni · Dimensiones
M2.5 (2x)
22±0.1
B
¬ 16 +0.1
0
12±0.1
 0.1
B
4.9±0.1
4.5
6.5±0.2
A
9
18
4.5
ML + 30
60 ÷ 80
30
15±1 ML/2
r0.2mrad* 0.01/10
F
15±0.1
3
M3 A
8
3
19
A
M 2:1
5.3
¬ 160.02/0.10
5.1±0.1
0.02/100 F
X
24 (0.6)
5.5
14
28
 0.01
s
l
0.02
0.01
A
 0.1
B
m
0.02 X
d

11
= Montagefläche für Abtastkopf
Mounting surface for scanning head
surface de montage pour tête captrice
superficie di montaggio per la testina
superficie de montaje para cabezal
LIP 481A
ML + 30
60 ÷ 80
30
15±1
15±0.1
M3
A
¬ 4.5
42.5±0.5
76.5±0.5
16.5±0.5
3.5
¬ 120.02/0.10
5.1±0.1
17 (0.6)
4
13
26
4.9±0.1
8
7.5±0.2
A
8
16
4.5
20±0.1
¬ 12 +0.1
0
10±0.1
8
3
19
A
M 2:1
5.3
l
s
0.2mrad* 0.01/10
F
0.02
0.01
A
M2.5 (2x)
 0.1
B
 0.1
B
B
m
33.3
UNC 4/40
0.02/100 F
X
 0.01
0.02 X
d

12

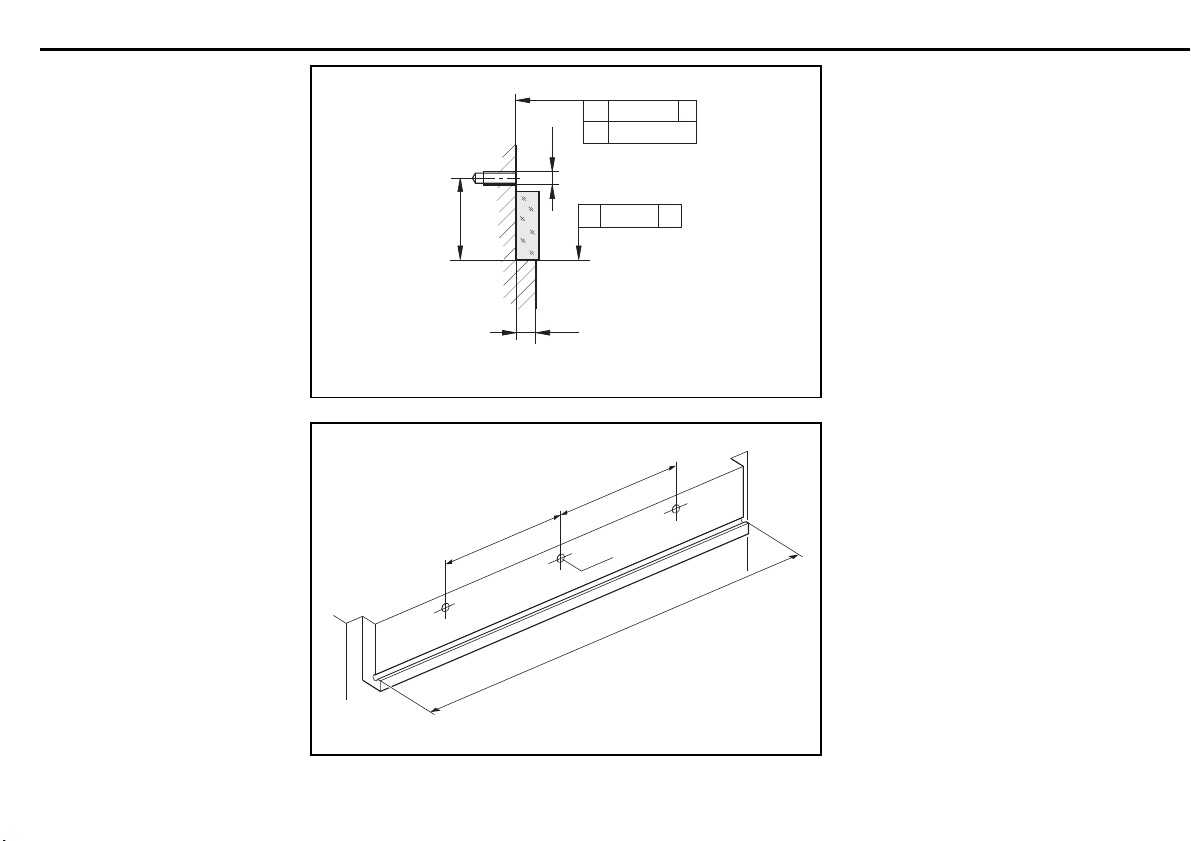

Anbautoleranzen
F = Maschinenführung
Mounting tolerances
F = Machine guideway
19
M3
0.01
// 0.02/100 F

< 5
// 0.01/10 F
Tolé
rances de montage
F = Guidage de la machine
Tolleranze di montaggio
F = Guida della macchina
Tolerancias de montaje
F = Guía de la máquina
Lackfreie Montagefläche
vorbereiten. Ggf. Gewinde für
Spannpratzen bohren.
Prepare the mounting surface.
It must be free of paint. If
required, drill and tap hole(s) for
fixing clamps.
60 ÷ 80
60 ÷ 80
M3
ML + 30
La surface de montage doit être
exempte de peinture. Si
nécessaire percer les filets pour
les griffes de serrage.
Preparare una superficie di
montaggio che non dovrà essere
verniciata. Eventualmente
preparare i fori per le graffette
di fissaggio.
Limpiar bien la superfie de
montaje para que no haya pintura.
En caso necesario taladrar las
roscas para las grapas de fijación.
Anbau des Maßstabs · Mounting the Scale · Montage de la règle de mesure · Montaggio della riga · Montaje de la regla

13

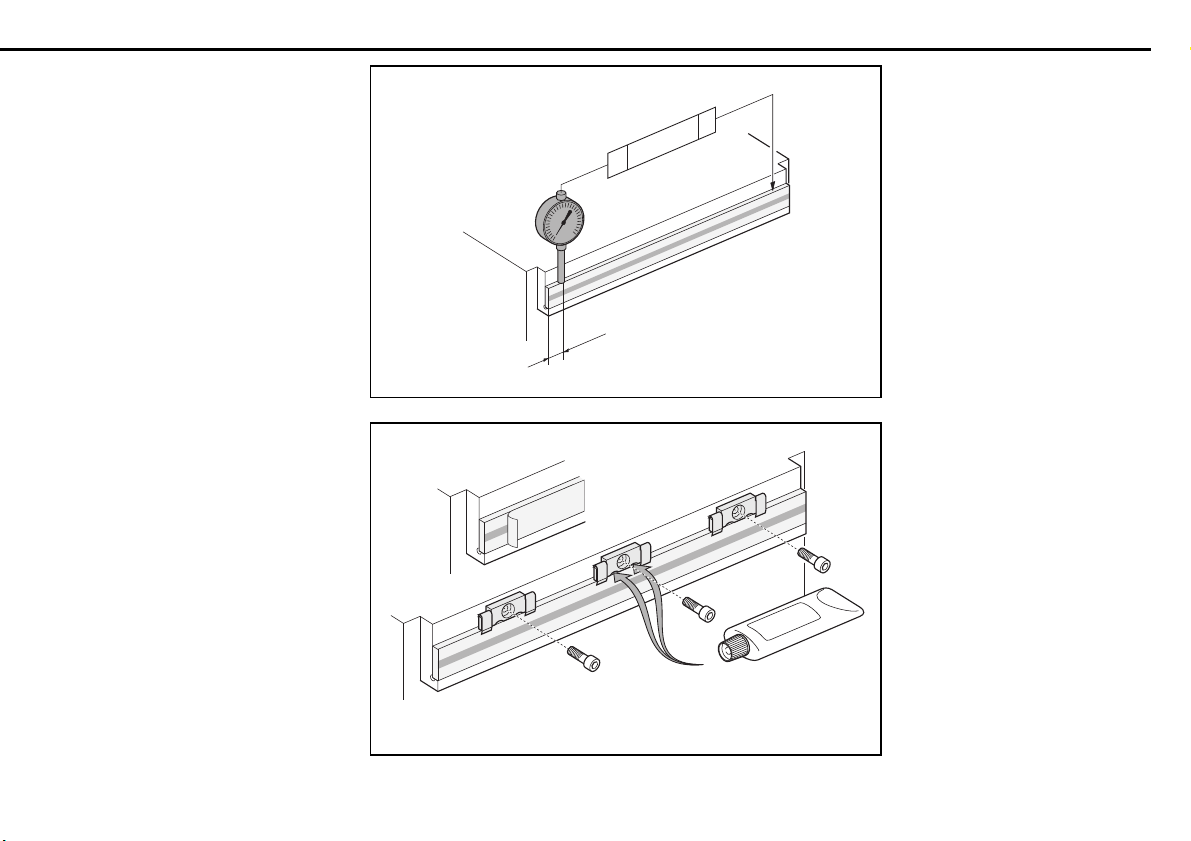

Ausrichtung des Maßstabs zur
Maschinenführung F überprüfen.
Prüfposition an den Enden
beachten.
Check alignment of scale to
machine guideway F. Observe
gauging positions at the end.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
// 0.01/10 F
15±1
Vérifier l’allgnement de la règle
par rapport au guidage F de la
machine. Respecter la position de
test aux extrêmités.
Verificare l’allineamento della riga
alla guida F della macchina.
Prestare attenzione ai punti di
verifica alle due estremità.
Verificar la alineación de la regla
respecto de la guía de la máquina
F. Observar las posiciones de
verificación en los extremos.
S
chutzfolie von Maßstab abzie
-
hen. Maßstab mit Spannpratzen
befestigen (1 Nm). Den Maßstab
in der Mitte mit Klebstoff fixieren.
Remove the protective foil.
Secure the scale with the
fixing clamps (1 Nm). Apply
adhesive at the center point of
the scale.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
K43
ID 235 816-02
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
Retirer la pellicule de protection
de la règle. Fixer la règle avec les
griffes de serrage (1 Nm). La fixer
en son centre avec de la colle.
Rimuovere la pellicola. Fissare la
riga con le graffette (1 Nm). Fissare
la riga al centro con adesivo.
Tirar de la lámina protectora de la
regla. Fijar la regla con las grapas
(1 Nm). Fijar la regla en el centro
con adhesivo.

14
Die Anbaufläche muß lackfrei
sein. Der Abtastkopf des
LIP 48R ist nicht symmetrisch
zum Maßstab.
The mounting surface must be
free of paint. The scanning head
of the LIP 48R is not symmetrical
to the scale.
m
20±0.1
¬ 12 +0.1
0
10±0.1
M2.5 (2x)
 0.1
B
 0.1
B
B
m
8
7.5±0.2
A
4.5 0.02
0.01
A
0.6
M2.5 (2x)
22±0.1
B
¬ 16 +0.1
0
12±0.1
 0.1
B
 0.1
B
m
4.5
6.5±0.2
A
4.5 0.02
0.01
A
0.6
m
La surface d'appui doit être
exempte de peinture. La tête
captrice du LIP 48R n'est pas
symétrique par rapport à la règle.
La superficie di montaggio non
deve essere verniciata. La testina
della LIP 40R non è simmetrica
alla riga.
La superficie de montaje debe
estar exenta de pintura. El
cabezal del LIP 48R no es
simétrico a la escala.
Anbau des Abtastkopfes · Mounting the Scanning Head · Montage de la tête captrice · Montaggio della testina · Montaje del cabezal
LIP 481R
LIP 481A

15

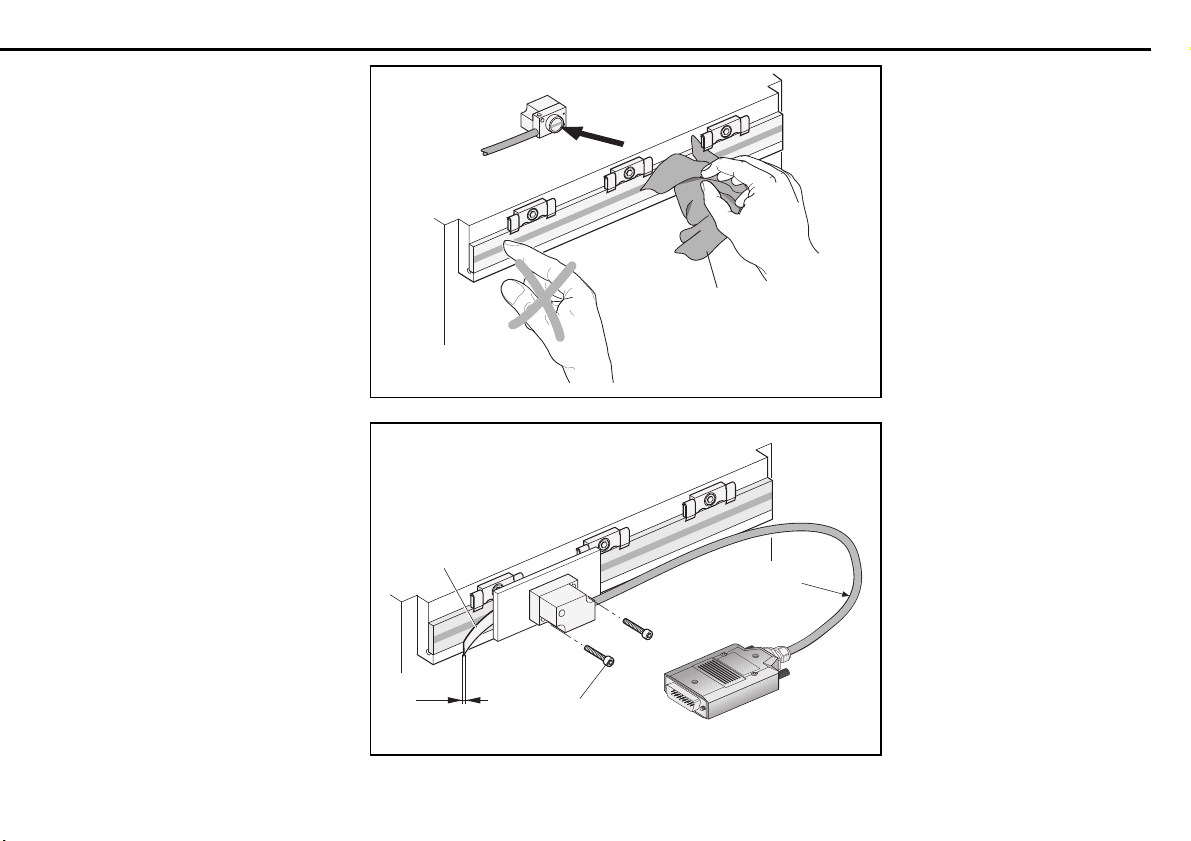

Schutzkappe entfernen.
Bei Bedarf:
Teilung des Maßstabs
und des Abtastkopfes mit
fusselfreiem Tuch und
Isopropylalkohol reinigen.
Teilung nicht berühren!
Remove the protective cover.
If necessary: Clean the scale and
the scanning head with a lint-free
cloth and isopropyl alcohol.
Do not touch the graduation!
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
ID 325 919-ZY
Retirer le bouchon de protection.
Si nécessiare: Nettoyer la gravure de
la règle et de la tête captrice à l'aide
d'un tissu non pelucheux et d'isopro-
panol. Ne pas toucher la gravure!
Rimuovere il cappuccio di protezione.
Se necessarop: pulire la graduazione
della riga e il reticolo di scansione
della testina con un panno privo di
filacci e isopropilico. Non toccare la
guaduazione!
Quitar la capa protectora.
En caso necesario: Limpiar la gradua-
ción de la regla y del cabezal con un
paño libre de pelusa y con isopropil-
alcohol. ¡No tocar la graduación!
Mit Abstandsfolie 0,6 mm
Montageabstand einstellen.
Abtastkopf lose anschrauben.
Zulässige Biegeradien R des
Kabels beachten.
Set the mounting clearance to
0.6 mm with the spacer foil.
Screw the scanning head on
loosely. Comply with the
permissible bending radii R
of the cable.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
R
0.6
Régler la distance de montage
avec une cale d'épaisseur de
0,6 mm. Serrer
légèrement la tête
captrice. Respecter les rayons de
courbure R du câble.
Con la pellicola distanziale da
0,6 mm fissare la distanza di
montaggio.
Avvitare leggermente la testina.
Attengione al raggio R di curvatura
del cavo.
Ajustar la distancia de montaje
0,6 mm con la lámina separadora.
Atornillar ligeramente el cabezal.
Tener en cuenta los radios de
curvatura R del cable admisibles.
M2.5 x
8 (LIP 4
8
R)
M2.5 x 12 (LIP 48 A)
Abstandsfol
ie
Spacer foil
Cale d'épaisseur
Pellicola distanziale
Lámina separadora

16

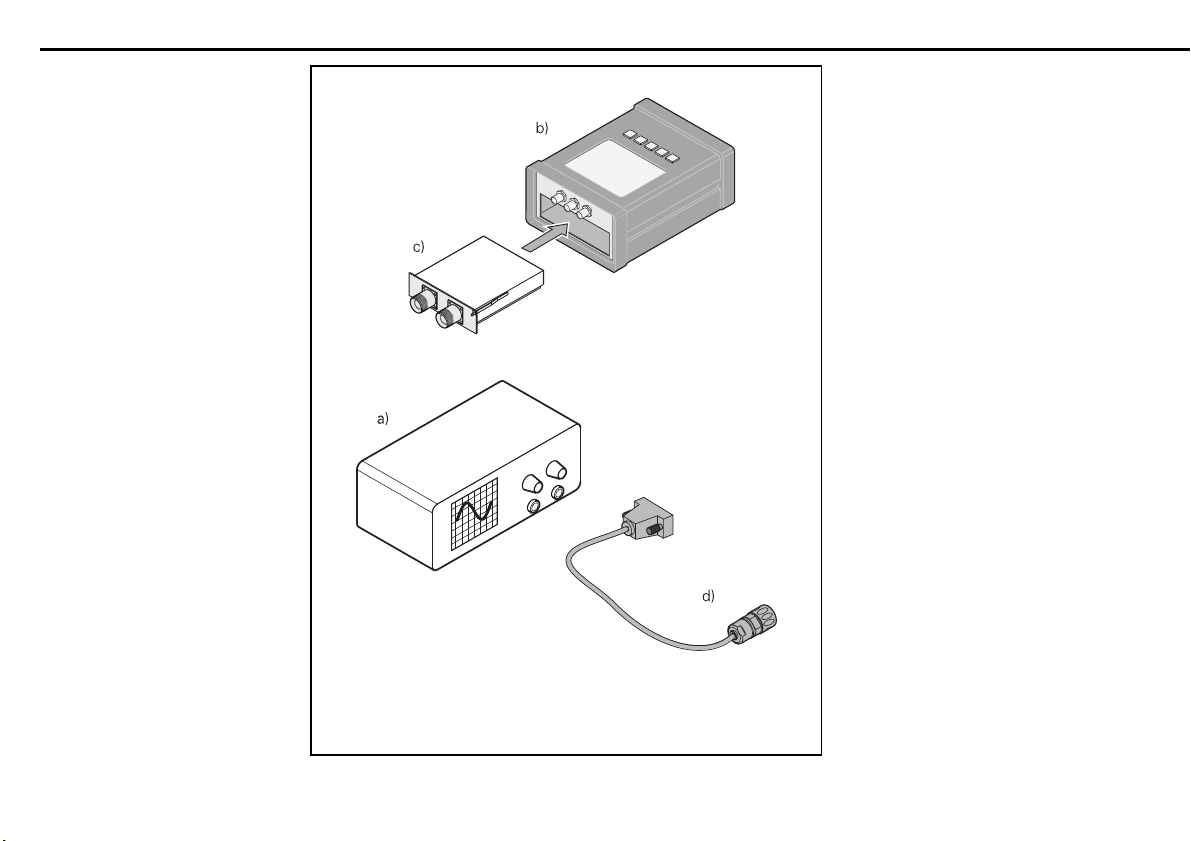

Benötigt
e Messmittel zur
Justage:
a) Oszilloskop
b) PWM 9
c) Einschub für 1 VSS
d) Adapterkabel
Required equipment:
a) Oscilloscope
b) PWM 9
c) Plug-in module for 1 VPP
d) Adapter cable
ID 331 693-xx
Systèmes de test nécessaires au
réglage:
a) Oscilloscope
b) PWM 9
c) Carte pour 1 VCC
d) Câble adaptateur
Strumenti di misura necessari per
la taratura:
a) Oscilloscopio
b) PWM 9
c) Attacco per 1 VPP
d) Cavo adattatore
Aparatos de medición necesarios
para el ajuste:
a) Osciloscopio
b) PWM 9
c) Adaptador para 1 VPP
d) Cable adaptador
Justage des LIP 48 · Adjusting the LIP 48 · Réglage du LIP 48 · Taratura della LIP 48 · Ajuste de la LIP 48
PWM 9
ID 374 976-xx

17
Anschluss des LIP 48 über das
PWM 9 an das Oszilloskop.
Achtung:
Steckverbindungen nicht unter
Spannung durchführen!
Connecting the LIP 48 to the
oscilloscope through the PWM 9.
Caution:
Do not engage connectors while
unit is under power!
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
Raccordement du LIP 48 à
l’oscilloscope via le PWM 9.
Attention:
Les connexions ne doivent pas
être réalisées sous tension.
Collegamento della LIP 48 tramite
PWM 9 all’oscilloscopio.
Attenzione:
non collegare sotto tensione.
Conexión de la LIP 48 al
osciloscopio mediante el PWM 9.
Atención:
No realizar las conexiones bajo
tensión.

18
Zur Prüfung der Ausgangssignale
Maßstab hin- und herfahren.
(v= max. 0,4 m/s)
Slide the scale back and forth to
test the output signals.
(v= max. 0.4 m/s)
v = max. 0.4m/s
Déplacer la règle dans les deux
sens pour contrôler les signaux
de sortie.
(v= max. 0.4 m/s)
Per verificare i segnali in uscita,
spostare la riga avanti e indietro.
(v= max. 0.4 m/s)
Para la comprobación de las
señales de salida desplazar la
regla de un lado a otro.
(v= max. 0,4 m/s)
Durch Drehen des Abtastkopfes
die Ausgangssignale auf größt-
mögliche Amplitude optimieren.
Danach Befestigungsschrauben
lose anziehen.
Adjust the output signals to the
largest possible amplitude by
turning the scanning head. Then
loosely tighten the mounting
screws.
Faire pivoter la tête captrice pour
que les signaux de sortie aient
l’amplitude la plus grande
possible. Puis, serrer légèrement
les vis de fixation.
Ruotare la testina per ottimizzare i
segnali in uscita sull’ampiezza
massima. Poi serrare le viti di
fissaggio.
Girando el cabezal se optimizan
las señales de salida a la máxima
amplitud posible. Después
apretar los tornillos de sujeción.
Justage des LIP 48 · Adjusting the LIP 48 · Réglage du LIP 48 · Taratura della LIP 48 · Ajuste de la LIP 48

19
A
SS
, B
SS
:
Amplituden der
Inkrementalsignale
B
A: Amplitudenverhältnis
PHA: Phasenwinkel
TV1, TV2: Tastverhältnisse
SYM.A,
SYM.B: Symmetrie-
abweichungen
Können die angegebenen
Toleranzen nicht eingehalten
werden, nochmals Montage-
toleranzen überprüfen.
ASS, BSS:Amplitudes of the
incremental signals
B
A:Amplitude ratio
PHA: Phase angle
TV1, TV2: On-off ratio
SYM.A,
SYM.B: Asymmetry
If the given signal tolerances
cannot be maintained, recheck
the mounting tolerance.
A
SS
, B
SS
:
Amplitudes des
signaux incrémentaux
B
A: Rapport d'amplitude
PHA: Angle de phase
TV1, TV2: Rapports de cycle
SYM.A,
SYM.B: Ecarts de symétrie
Si les tolérances indiquées ne
sont pas respectées, contrôler à
nouveau les tolérances de
montage.
ASS, BSS:Ampiezza dei segnali
incrementali
B
A:Rapporto tra le ampiezze
PHA: Angolo di fase
TV1, TV2: Rapporti di tastatura
SYM.A,
SYM.B: Scostamenti dalla
simmetria
Se non vengono mantenute le
tolleranze indicate, ricontrollare le
tolleranze di montaggio.
ASS, BSS: Amplitud de las señales
incrementales
B
A: Relación de amplitud
PHA: Angulo de desfase
TV1, TV2: Valores de las señales
SYM.A,
SYM.B: Desfases de simetría
Si no se pueden mantener las tole-
rancias indicadas, deben compro-
barse de nuevo las tolerancias de
montaje.
Signalwerte · Signal Values · Valeurs des signaux · Valori dei segnali · Valores de las señales

20
Am PWM
9
die BNC Buchsen
wie folgt belegen:
BNC A: R
(Referenzmarkensignal)
BNC B: A+B
(Summensignal ASS + BSS)
Assign the BNC sockets on the
PWM 9 as follows:
BNC A: R
(reference mark signal)
BNC B: A+B
(Sum signal ASS + BSS)
Sur le PWM
9
, affecter les prises
BNC de la manière suivante:
BNC A: R
(Signal de référence)
BNC B: A+B
(Signal cumulé ASS + BSS)
Sul PWM 9 collega
re i BNC come
segue:
BNC A: R
(Segnale indice di riferimento)
BNC B: A+B
(Segnali di somma ASS + BSS)
En el PWM 9 asignar los
conectores macho BNC de la
siguiente forma:
BNC A: R
(Señal de la marca de referencia)
BNC B: A+B
(Suma de las señales ASS + BSS)
Referenzmarken justieren · Adjusting the Reference Marks
