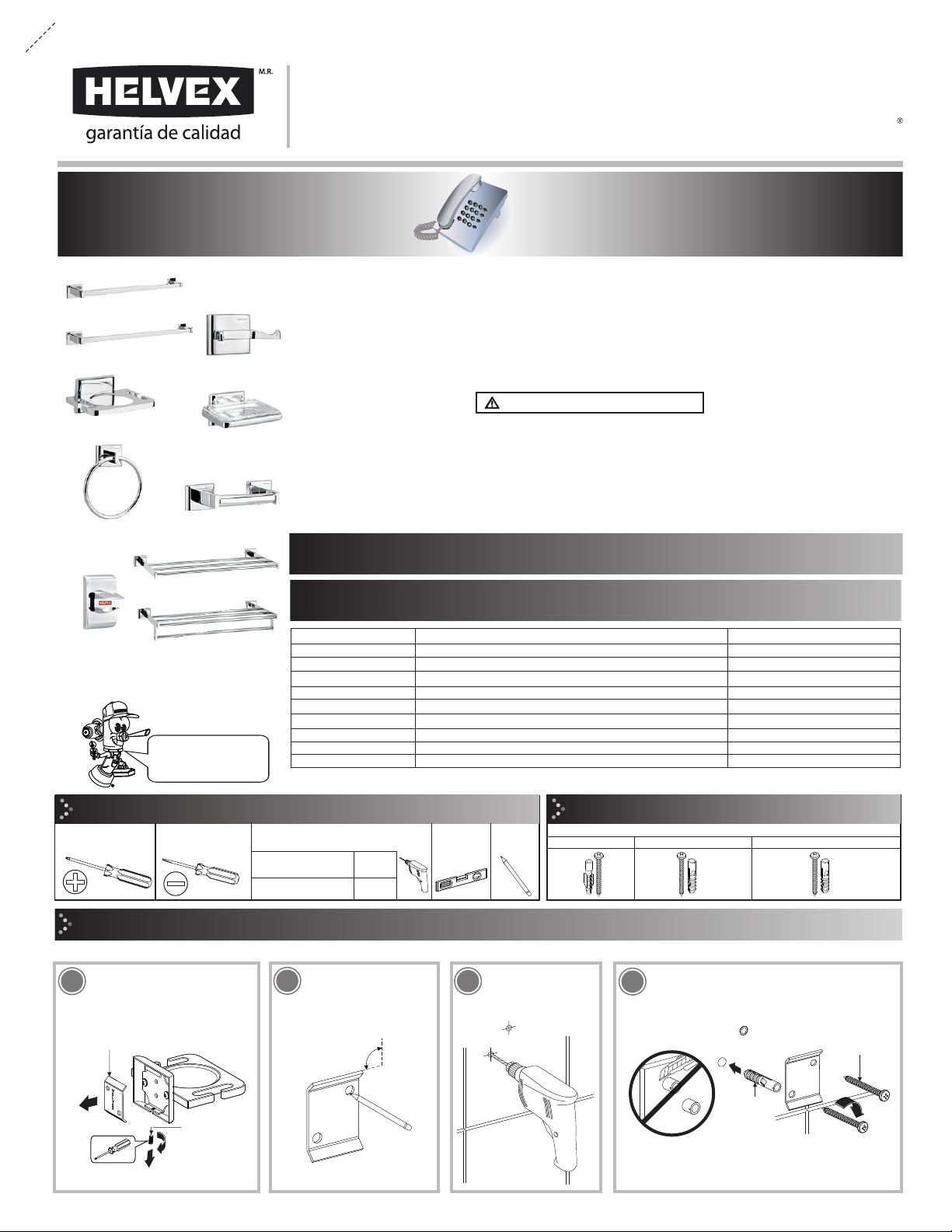

Helvex Clasica 105 User manual

Accesorios para Baño
Bathroom Accessories
Clásica
Instalación General / General Installation
105
106
107 108
109 117
MODELO / MODEL
105, 105-45 Toallero de Barra / Towel Bar 120 (47,24)
DESCRIPCIÓN / DESCRIPTION ALTURA (cm) / HEIGHT (”)
106 Gancho Doble / Double Hook 165 (64,96)
107 Portavaso Cepillero / Tumbler Toothbrush 105 (41,33)
108 Jabonera / Soap Dish 105 (41,33)
109 Toallero de Argolla / Towel Ring 150 (59,05)
110 Toallero Múltiple /Multi Towel Rack 170 (66,92)
117 Portapapel /Paper Holder 50 (19,68)
1
1-03-1245-6
105-45
Hola soy Fluxy, te ayudaré
a instalar tu producto.
Hi I'm Fluxy, I'll help
you to install your product.
Herramientas y Materiales Recomendados /
Recommended Tools and Materials
Ø 1/4"
desarmador de cruz
phillips screwdriver
taladro con broca para concreto
drill with concrete drill bit
desarmador plano
slotted screwdriver
Desenrosque el opresor y retire el
ancla. / Unscrew the set screw and
remove the wall bracket.
opresor
set screw
2
ancla
wall bracket
3
Coloque el ancla, nivele y
marque los barrenos en la
pared. / Place the wall
bracket, level and mark the
holes on the wall.
90°
Barrene con broca para
concreto de Ø 5/16”. /
Drill with a Ø 5/16"
concrete drill bit.
Ø 5/16"
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
* Alturas recomendadas de instalación desde el NPT (Nivel de Piso Terminado). /
* Recommended installation height from FFL (Finished Floor Level).
Alturas Recomendadas para Instalación de Accesorios /
Recommended Accessories Installation Height
lápiz
pencil
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
ADVERTENCIA / WARNING
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado /
This Installation Guide Applies to the Product in any Finishing
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
To reduce the risk of injury or property damage, read all instructions. Before installing the product, please
remember to use safety glasses. Apply building normative for any construction, installation, alteration,
extension or repair. As result of continuous improvement, the product illustration may change in appearance.
Componentes Incluidos en el Producto /
Components Included in the Product
nivel
level
110
124
123 Destapador /Bottle Opener
[email protected]
Original Spare Parts:
Consultancy and Technical
(52) 55 53 33 94 31
(52) 55 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5913, 5068 y 4815
Service:
(52) 55 53 33 94 21
[email protected]
www.refaccioneshelvex.com.mx
123
-
124 Portatoallas con Toallero /Multi Towel Rack with Towel Hanger 170 (66,92)
kit de sujeción para muro sólido / fixing kit for solid wall
Inserte los taquetes (incluidos) y fije el ancla
enroscando la pijas (incluidas). / Insert
anchors (included) and fix the wall bracket
screwing the lag screws (included).
Nota: Se debe de insertar completamente el taquete.
No rebajar ni cortar el taquete.
Note: The anchors must be inserted completely.
Do not cut the anchors.
4
pija
lag screw
taquete
anchor
Para los modelos: / For the models: / and 106, 107, 108 y 109
kit de sujeción para muro sólido / fixing kit for solid wall
Mod. 110, 124 Mod. 105, 105-45, 117 Mod. 106, 107, 108, 109, 123
X4 X4 X2
Mod. 105, 105-45, 106,
107, 108, 109, 123, 117
Mod.
110, 124

Coloque el accesorio, nivele, marque los barrenos y barrene con broca de Ø 1/4” para
concreto. / Place the accesory, level, mark the holes and drill with Ø 1/4” concrete drill bit.
Coloque el accesorio en
el ancla y enrosque el
opresor para fijarlo. /
Place the accessory on
the wall bracket and
screw the set screw to
fix it.
Desenrosque los opresores y retire las anclas, coloquelas sobre la
pared verificando las medidas en Distancias de Instalación, nivele y
marque los barrenos. Barrene las marcas con broca de Ø 5/16" para
concreto. / Unscrew the set screws and remove the wall brackets, place
them on the wall verifying the measurements in Installation Distances,
level and mark the holes. Drill the holes with Ø 5/16" concrete drill bit.
Inserte los taquetes (incluidos) y fije el accesorio enroscando las pijas
(incluidas). / Insert the anchors (included) and fix the accesory screwing
the lag screws (included).
1,8 cm
0,73"
2,0 cm
0,81"
13,6 cm
5,36"
1,8 cm
0,73"
2,0 cm
0,81"
61,1 cm
24,06"
3,2 cm
1,27"
3,7 cm
1,49"
63,2 cm
24,91"
105
117
110, 124
pijas
lags
taquete
anchor
Inserte los taquetes en los barrenos y fije el ancla
enroscando las pijas. Coloque el accesorio en el ancla
y enrosque los opresores para fijarlo. / Insert the
anchors in the holes and fix the wall bracket screwing
the lag screws. Place the accesory on the wall bracket
and screw the set screws to fix it.
46,1 cm
18,14"
46,1 cm
18,14"
105-45
61,1 cm
24,06"
63,2 cm
24,91"
13,6 cm
5,36"
1,8 cm
0,73"
2,0 cm
0,81"
90°
5
7
8
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestras páginas www.helvex.com.mx para México y www.helvex.com
para el mercado Internacional
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Visit our pages www.helvex.com.mx for Mexico and www.helvex.com
for the International market.
Recomendaciones de Limpieza / Cleaning Recommendations
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey: En Guadalajara:
(52) 55 53 33 94 00
Ext. 5806, 5805 y 5804
33 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
81 83 33 57 67
81 83 33 61 78
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Alcaldía Azcapotzalco, C. P. 02300, Ciudad de México.
6
9
90°
11 Desenrosque los tornillos para retirar el ancla. Coloque
el ancla en la pared y marque los barrenos. Barrene con
broca para concreto de 5/16". Inserte los taquetes y
enrosque las pijas para fijar el ancla. Coloque el
chapetón y enrosque los tornillos para fijar el destapador,
finalmete coloque el emblema. / Unscrew the screws to
remove the wall bracket. Place the wall bracket on the
wall and mark the holes. Drill with 5/16" concrete drill bit.
Insert the anchors and screw the lag screws to fix the
anchor. Place the scutcheon and screw the screws to fix
the bottle opener, finally place the emblem.
ancla
wall bracket
pija
lag screws
chapetón
escutcheon
destapador
opener
tornillo
screw emblema
logo
Para el modelo: / For the model: 123
Para los modelos: / For the models: /and 110 y 124
Para el modelo: / For the model: /and 105, 117 y 105-45
opresor
set screw
pija
lag screw
taquete
anchor
ancla
wall bracket
Distancia de Instalación / Installation Distance
7°
7°
