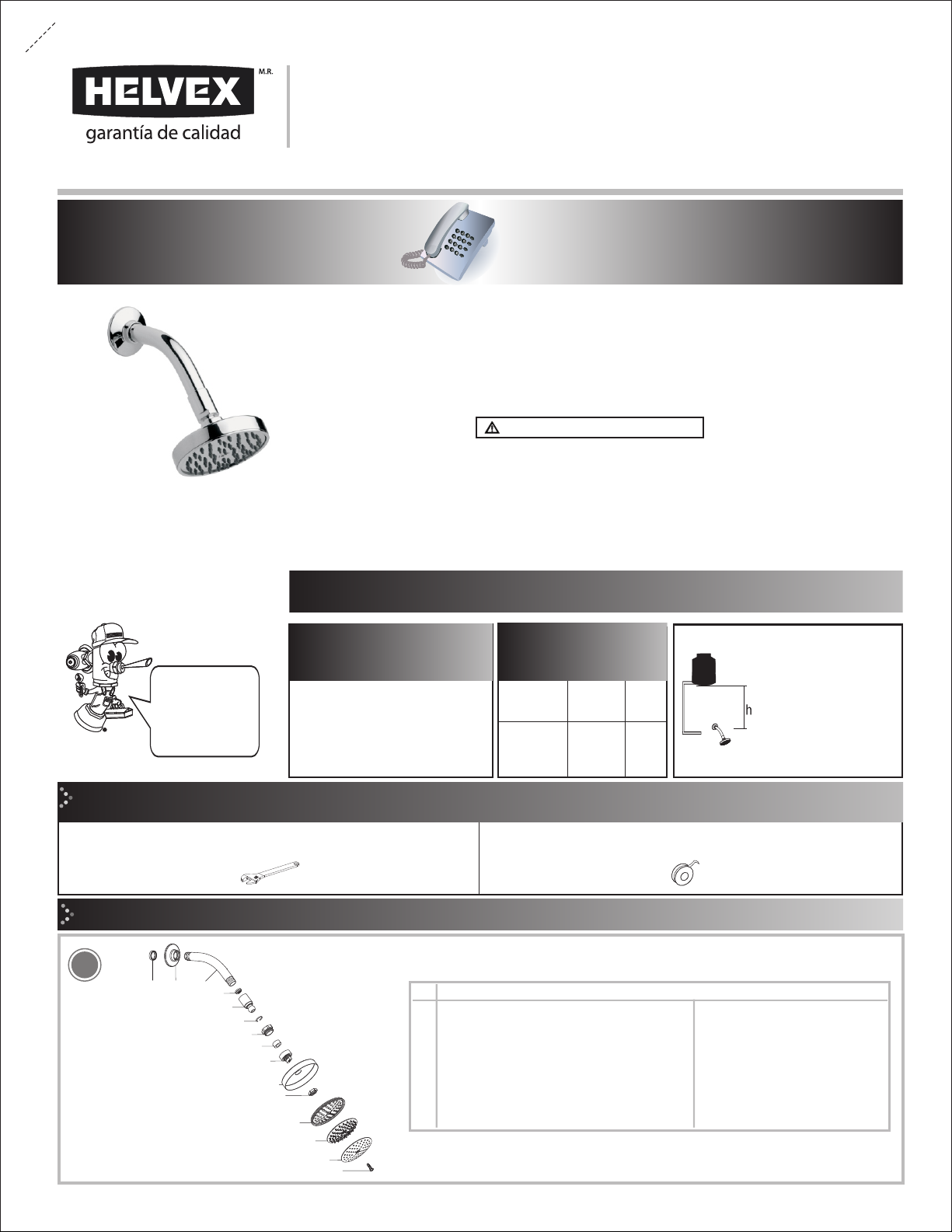

Helvex Explora H-201 User manual

Regadera Explora de Chorro Fijo con
Sistema Anticalcáreo. / Explora Fixed
Jet Shower with Limescale Sistem.
Para el correcto funcionamiento de
este producto, la presión mínima
es de (0,2 kg/cm²) 2,84 PSI.
2 m
10 m
30 m
PSI
Altura (h)
2,84
14,2
42,6
kg/cm²
0,2
1,0
3,0
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Componentes del Producto / Product Components
INSTALLATION GUIDE
For the correct operation of this
product, the minimum pressure is
(0,2 kg/cm ²) 2,84 PSI.
Hi I'm Fluxy, I'll
help you to install
your product.
Height (h)
1
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
perico teflón
plumber
tape
adjustable
wrench
Requerimientos de
Instalación
Relación
Altura Tinaco-Presión
Installation Requirements Relation
Tub Height-Pressure
Herramienta Requerida / Required Tools
Este instructivo aplica al producto en cualquier acabado. / This instructive applies
to the product in any finish.
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the tube is equivalent
to (0,1 kg/cm²) [1,42
PSI].
[email protected]
Original Spare Parts:
Consultancy and Technical
01(55)53339431
01800 909 2020 01 (55) 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5068, 5815 y 5913
Service:
53 33 94 21
01 800 890 0594
[email protected]
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability are at its highest quality! The comprehensive support will grant full satisfaction for years,
reflecting the commitment to quality, innovation and the environment as part Helvex.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
ADVERTENCIA / WARNING
1-07-0616-6
H-201-AAI
H-201
1 2 3
4
5
6
7
8
9
12
13
14
15
11
10
Nota: Los modelos H-201-S/BCH y H201-SBCH-8L no incluyen brazo, chapetón y empaque p/ chapetón.
Note: The models H-201-S/BCH y H201-SBCH-8L not include amr, escutcheon, and escutcheon gasket.
No. Descripción / Description
1 Empaque p/ Chapetón /Escutcheon Gasket
2 Chapetón /Escutcheon
3 Brazo / Arm
4 Economizador /Economizer
5 Nudo / Knot
6 Seguro /
7 Tuerca para Nudo /Knot Nut
8 Empaque p/ Nudo /Knot Gasket
9 Conector / Connector
15 Tornillo / Screw
14 Plato /Plate
13 Tapete Anticalcáreo /Limescale Plate
12 Difusor / Diffuser
11 Tuerca Hexagonal /Hexagonal Not
10 Cuerpo /Body

2
Inserte el chapetón en el brazo, colóquelo detrás de la cuerda
como indica la figura, posteriormente coloque teflón en cada
extremo. /Place the escutcheon with the arm, and place
plumber tape around the thread.
120 cm
47.2 plg
70 cm
27.5 plg
NPT
Rosque el brazo a la alimentación. /Thread the arm to feeding.
Deslice el chapetón hasta topar con la pared. /Slide the escutcheon to the wall.
5
3 4
Instalación General / General Installation
*120 cm
47,2 plg
*70 cm
27,5 plg
NPT *Medidas recomendadas
Recommended dimensions
Cuerpo mezclador
(no incluído)
Mixer body
(not included)
brazo (no incluido)
arm (not included)
2
Requerimientos de Instalación / Installation Requirements

3
brazo
arm
Rosque la regadera al brazo. /Thread the shower to arm
6
Operación / Operation
Oriente el cuerpo regadera, en la dirección que desee. / Orient the shower body, in the desired direction.
7
Mantenimiento / Maintenance
Pase el dedo por encima de los anticalcáreos para eliminar el sarro. /Swipe your finger above the anti-limescale to eliminate the tartar.
8

HELVEX, S. A. DE C.V. Calzada Coltongo 293, Col. Industrial Vallejo 02300 Del. Azcapotzalco, México, D.F. Tel. [phone].
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Nota: Vea nuestros tips en la pag. www.helvex.com.mx
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Note: See our tips on: www.helvex.com.mx
Recomendaciones de Limpieza / Cleaning Recommendations
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
4
Posibles Causas y Soluciones / Troubleshooting
Probelma / Problem Causas / Causes Solucións / Solutions
Disminución del chorro de
agua. / The pressure water
is low.
No se colocó cinta teflón en las uniones / There´s not
plumber tape in the joins
La / presión de operación no es la adecuada
The operating pressure is not adequate.
El plato o el nudo están sucios. /
The plate or knot are dirty.
Colocar cinta teflón en cada unión(pag.5, paso 9).
/ Place plumber tape around the joins(page 5, step 9)
Verifique que la presión minima de operación sea 0,2 Kg/cm². /
Verify that the minimum operation pressure is 2,84 PSI.
Desarme la regadera y limpie el plato y el nudo a chorro de agua.
/ Disassembly the shower and clean the plate and
the knot with water jet.
Hay fuga en la conexión del
la brazo. / There is leaks
in the connection arm.
