Helvex IGUAZU H-202 User manual

1-07-0918-1
1
Se recomienda que la instalación sea totalmente rígida.
It is recommended that the installation is completely rigid.
*70 cm
(27,5")
*120 cm
(47,2")
cuerpo mezclador (no incluido)
mixer valve (not included)
NPT
FFL
(Nivel de Piso Terminado)
brazo y chapetón (incluido)
arm and flange(included)
Herramienta y Materiales Recomendados / Recommended Tools and Materials
perico teflón
plumber´s tape
adjustable wrench
(Finished Floor Level)
# / Descripción Description
1 Empaque p/ Chapetón / Flange Gasket
2 Chapetón / Flange
3 Brazo / Arm
5 Nudo / Ball Joint
6 Tuerca para Nudo / Ball Joint Nut
7 Seguro / Lock Ring
8 Empaque p/ Nudo / Ball Joint Gasket
10
14 Difusor / Diffuser
13 Plato Regadera / Shower Plate
12 O’ring
11
1
2
3
4
5
678
9
14
12
9 Cuerpo Regadera / Shower Body
13
4 Economizador / Flow Restrictor
2
Componentes del Producto / Product Components
*Recommended Dimensions
*Medidas Recomendadas
H-202-EB
Regadera de Chorro Fijo con Brazo y Chapetón
Fixed Jet Shower with Arm and Flange
[email protected]
Original Spare Parts:
Consultancy and Technical
01(55)53339431
01800 909 2020 01 (55) 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5068, 4815 y 5913
Service:
53 33 94 21
01 800 890 0594
[email protected]
Original Spare Parts:
Consultancy and Technical
(52) 55 53 33 94 31
(52) 55 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5913, 5068 y 4815
Service:
(52) 55 53 33 94 21
[email protected]
www.refaccioneshelvex.com.mx

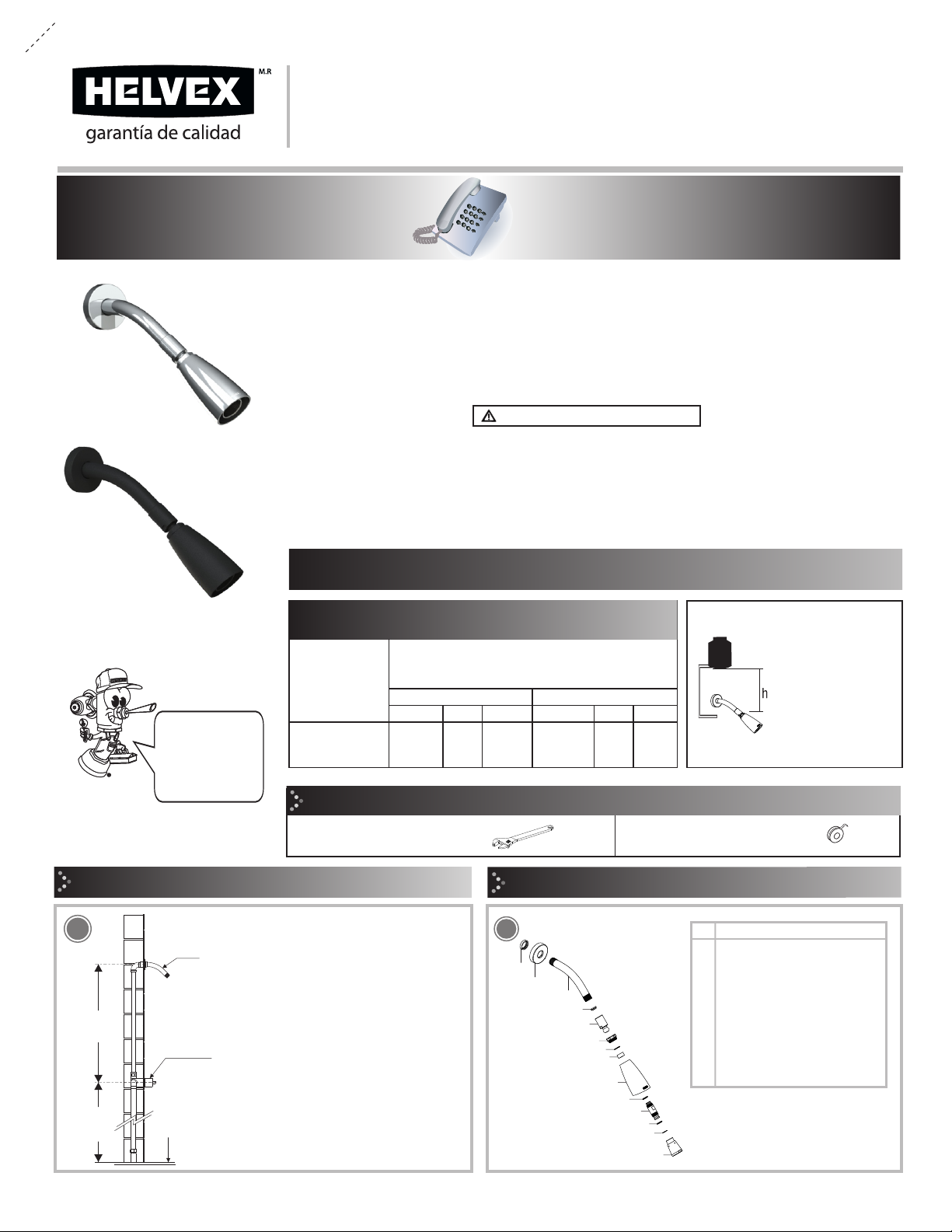

GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Esta guía de Instalación Aplica al Producto en Cualquier Acabado
This Installation
Guide Applies to the Product in any Finishing
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the
base of the tube is
equivalent to (0,1
kg/cm²) [1,42 PSI].
Requerimientos de Instalación
Installation Requirements
H-202
Requerimientos de Instalación
Installation Requirements
Modelo / Model Mínima / Minimum Máxima / Maximum
kg/cm² PSI kPa kg/cm² PSI kPa
1,5 6,0 85,3 588,3
21,3 147,0
ADVERTENCIA / WARNING
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your highest expectations, this product’s funtionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, thus reflecting Helvex
commitment to the quality, innovation and the environment.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forma parte de Helvex.
To reduce the risk of injury or property damage, please read all instructions before installing the product.
Wear safety glasses. For any construction, installation, alteration, extension or repair, comply to your local
building codes. The product illustration may vary in appearance to the actual product, as result of the
continuous improvement process it is subject to.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
H-202-EB
Instalación Geneal / General Installation
H-202
H-202-EB
H-202
Ébano / Matte Black
Cromo / Chrome
O’ring
Buje / Bushing
Aplica para los modelos
H-202 y H-202-EB
Aplies to models
H-202 and H-202-EB
Para el correcto funcionamiento de estos productos, se
recomiendan las siguientes presiones:
For the correct functioning of these products, the recommended
water pressures is:
1011
IGUAZÚ

Oriente el cuerpo regadera en la posición que
desee. / Move the shower head in the desired
position.
6
4
Instalación General / General Installation
Operación / Operation
5
Mantenimiento / Maintenance
Posibles Causas y Soluciones / Troubleshooting
Problema / Problem Causas / Causes Solución / Solutions
No se colocó cinta teflón en las uniones.
Did not place plumber´s tape on the threads.
Colocar cinta teflón en las uniones (Pag. 2, paso 3 y 4).
Place plumber´s tape on the threads. (Page 2, step 3 and 4).
Hay fuga en las conexiones.
There are leaks in the connections.
Verifique que la presión mínima de operación sea la correcta (Pag. 1).
Verify that the minimum operating preasure is correct (Page 1).
Disminución del chorro de agua.
Water flow decreased.
La presión en la instalación no es la adecuada.
The operating pressure is not adequate.
3
línea de alimentación
water supply line
Colocar teflón en las conexiones roscadas. /
Apply plumber’s tape around the threaded connections.
Enrosque el brazo con el chapetón ensamblado a la línea de alimentación
de agua. / Screw the arm with the assembled flange to the water supply
line.
Enrosque la regadera en el brazo. / Screw the shower head to the
arm.
Recomendaciones de Limpieza / Cleaning Recommendations
Enter our free
training courses.
Participa en nuestros
cursos gratuitos
de capacitación.
2
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Alcaldía Azcapotzalco, C. P. 02300, Ciudad de México.
It is very important to follow the instructions below to preserve HELVEX products
finishings, shiny and in perfect conditions:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finishings.
4. It is recommended to clean your device daily
Visit our websites www.helvex.com.mx for México and www.helvex.com
for the international market
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestras páginas www.helvex.com.mx para México y www.helvex.com
para el mercado internacional
In Guadalajara:
Contact:
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey: En Guadalajara:
(52) 55 53 33 94 00
Ext. 5806, 5805 y 5804
33 36 19 01 13
Comunícate:
81 83 33 57 67
81 83 33 61 78
Colocar teflón en las conexiones roscadas. /
Apply plumber’s tape around the threaded connections.
Desenrosque el difusor y remueva el plato de la regadera para limpiarlo con agua y un cepillo suave.
Inserte el plato de la regadera y ensamble nuevamente.
/ Unscrew the diffuser and remove the shower plate to clean it with water and a soft brush.
Insert the shower plate and reassemble again.
difusor
diffuser
plato de regadera
shower plate
