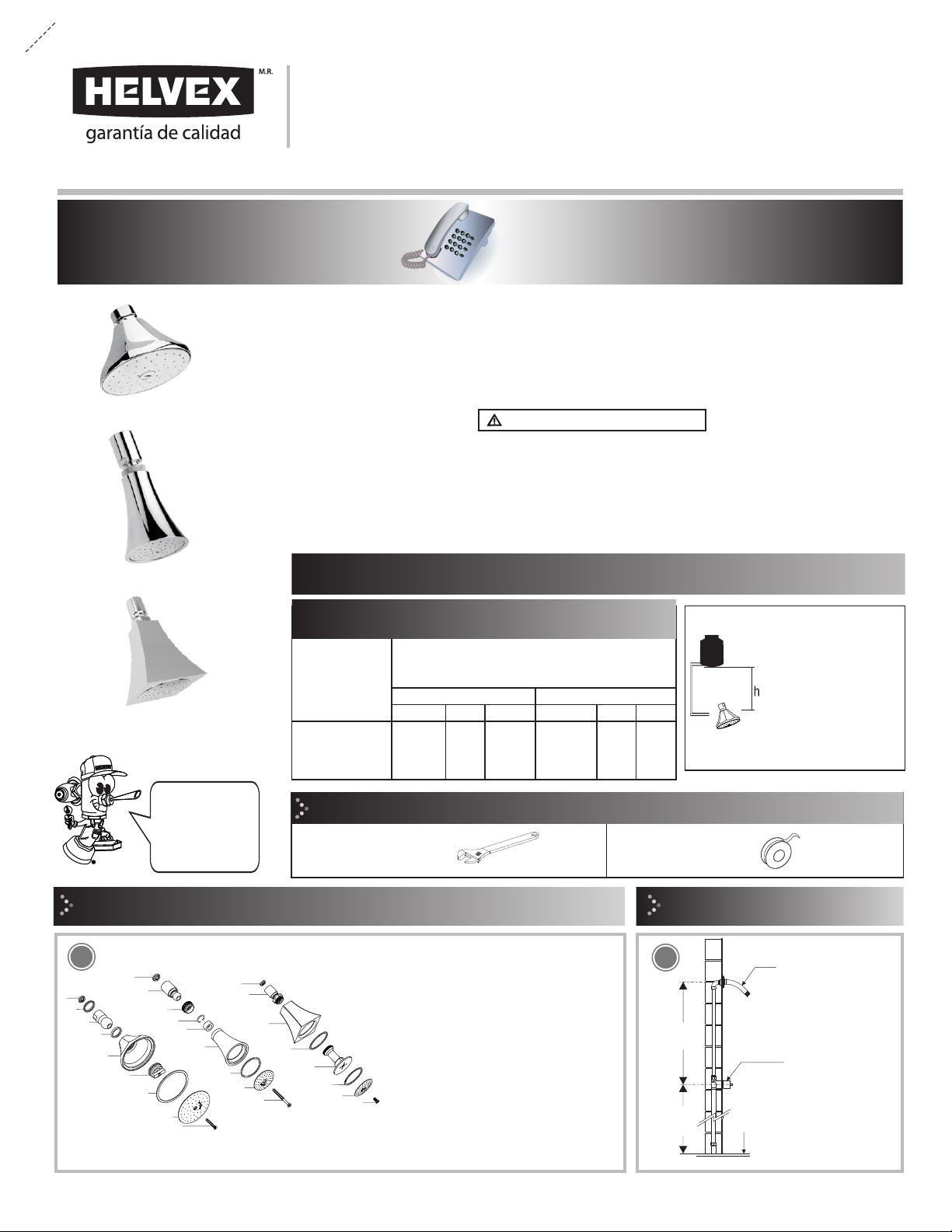

Helvex H-106-S User manual

Regadera de Chorro Fijo 6 l
Showerhead Fixed Jet 1.5 gal
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
INSTALLATION GUIDE
1-07-0682-3
Hi I'm Fluxy, I'll
help you to install
your product.
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
perico teflón
plumber
tape
adjustable
wrench
Herramienta Requerida / Required Tools
*70 cm
(27,5")
*120 cm
(47.2")
brazo (no incluido)
arm (not included)
cuerpo mezclador
(no incluido)
mixer body (not
included)
H100-6
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the tube is equivalent
to (0,1 kg/cm²) [1,42
PSI].
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
ADVERTENCIA / WARNING
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
guide applies to the product in any finish.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Requerimientos de Instalación
Installation Requirements
H-100, H-102, 0,2 2,84 19,6
Requerimientos de Instalación
Installation Requirements
Modelo / Model Mínima / Minimum Máxima / Maximum
kg/cm² PSI kPa kg/cm² PSI kPa
6,0 85,3 588,3
Para el correcto funcionamiento de éstos productos, se
recomiendan las siguientes presiones:
For the correct operation of these products, the following
pressures are recommended:
H100-6 1,0 14,2 98,06 6,0 85,3 588,3
Regadera de Chorro Fijo
Showerhead Fixed Jet
NPT
FFL
(Nivel de Piso Terminado)
(Finished Floor Level)
[email protected]
Original Spare Parts:
Consultancy and Technical
01(55)53339431
01800 909 2020 01 (55) 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5068, 4815 y 5913
Service:
53 33 94 21
01 800 890 0594
[email protected]
H-100
*Recommended Dimensions
*Medidas Recomendadas
2
1
/ Installation Requirements
Requerimientos de Instalación
Componentes / Components
2
3
4
5
6
7
8
9
1
1
3
10
11
12
5
7
8
9
1
3
5
4
13
7
89
1 Economizador / Econimizer
2 Inserto / Insert
3 Nudo / Knot
4 Empaque / Gasket
5 Cuerpo de Regadera / Shower Body
6 Tuerca Interior / Interior Nut
7 Empaque p/Plato / Gasket for Dish
8 Plato / Dish
9 Tornillo / Screw
10 Tuerca Moleteada / Knurled Nut
11 Seguro para Nudo / Safe for Knot
12 Empaque para Nudo / Knot Gasket
13 Difusor de Regadera / Shower Diffuser
No. Descripción / Description
H-100
H100-6 H-102 H-106
H-100
H-102
H100-6
H-106
H-106-S
H-106-s
H-102Konos®H-106
Cromo /
Chrome
H-106-S
Satín / Satin
Magna DX®
H-106, H-106-S,

2
Enrosque la regadera armada en el brazo (no incluido). / Screw
the assembly shower in the arm (not included).
3
Instalación /
5
Installation
brazo (no incluido)
arm (not included)
regadera (armada)
shower (assembly)
Colocar teflón en las
cuerda del brazo. / Place
plumber tape around the
threaded arm.
Direccione el cuerpo regadera a donde desee. / Direct the
body shower wherever you want.
4
Operación / Operation
Mantenimiento / Maintenance
Posibles Causas y Soluciones / Troubleshooting
El economizador esta sucio. /
The flow regulator is dirty.
Desarme la regadera y limpie eleconomizador a chorro de agua
(”Mantenimiento” Pag. 2, paso 5 y 6). / Disassemble the shower and
clean the flow regulator with water jet (”Maintenance” Page 2, step 5 and 6).
Existe poco flujo de agua.
/ There is some water flow.
Problema / Problem Causas / Causes Solución / Solutions
No se colocó cinta teflon en las uniones. /
No place teflon tape on the joints.
Colocar cinta teflón en las uniones (Pag. 2, paso 3). /
Place plumber tape on the joints. (Page 2, step 3).
Hay fuga en las conexiones.
/ There are leaks in the
connections.
Baja presión. /
Low pressure.
Verifique que la presión mínima de operación sea la correcta (Pag. 1). /
Verify that the minimum operating preasure is correct (Page 1).
economizador
economizer
Limpie a chorro de agua con un cepillo suave y posteriormente
colocar nuevamente en la regadera. / Clean water jet with a
soft brush and then put back into the shower.
6
Desenrosque la regadera del brazo y retire el economizador. /
Unscrew the shower from the arm and remove the economiser.
economizador
economizer
Recomendaciones de Limpieza / Cleaning Recommendations
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Del. Azcapotzalco, C. P. 02300, Ciudad de México.
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestras páginas www.helvex.com.mx para México y www.helvex.com
para el mercado Internacional
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Visit our pages www.helvex.com.mx for Mexico and www.helvex.com
for the International market.
