HOLZMANN MASCHINEN DKS 21PRO User manual

Edice : 26.06.2016 –Revize - 00 –CEC - CZ/EN
Originalfassung
CZ
NÁVOD K POUŽITÍ
LUPÍNKOVÁ PILA
Übersetzung / Translation
EN
USER MANUAL
SCROLL SAW
DKS 21PRO

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
DKS 21PRO
1OBSAH /INDEX
1OBSAH /INDEX 2
2BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS 4
4PŘEDMLUVA (CZ) 5
5TECHNIKA 6
5.1 Části stroje .......................................................................................................... 6
5.2 Obsah dodávky .................................................................................................... 6
5.3 Technická data .................................................................................................... 7
6BEZPEČNOST 8
6.1 Účel použití ......................................................................................................... 8
6.2 Bezpečnostní pokyny........................................................................................... 9
6.3 Ostatní rizika..................................................................................................... 10
7MONTÁŽ 11
7.1 Montáž .............................................................................................................. 11
8PROVOZ 14
8.1 Provozní pokyny ................................................................................................ 14
8.2 Obsluha ............................................................................................................. 14
9ÚDRŽBA 16
9.1 Plán údržby ....................................................................................................... 16
9.2 Čištění ............................................................................................................... 16
9.3 Likvidace ........................................................................................................... 16
10 ODSTRANĚNÍ ZÁVAD 17
11 PREFACE (EN) 18
12 TECHNIC 19
12.1 Components .................................................................................................. 19
12.2 Delivery content............................................................................................ 19
12.3 Technical details ........................................................................................... 20
13 SAFETY 21
13.1 Intended Use................................................................................................. 21

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
DKS 21PRO
13.2 Security instructions ..................................................................................... 22
13.3 Remaining risk factors .................................................................................. 23
14 ASSEMBLY 24
14.1 Assembly....................................................................................................... 24
15 OPERATION 27
15.1 Operation instructions................................................................................... 27
15.2 Operation ...................................................................................................... 27
16 MAINTENANCE 30
16.1 Maintenance plan .......................................................................................... 30
16.2 Cleaning ........................................................................................................ 30
16.3 Disposal ........................................................................................................ 30
17 TROUBLE SHOOTING 31
19 NÁHRADNÍ DÍLY / SPARE PARTS 32
19.1 Obbjednávka náhradních dílů / spare parts order......................................... 32
19.2 Výkres náhradních dílů / explosion drawing ................................................. 33
20 PROHLÁŠENÍ O SHODĚ CE/CE-CERTIFICATE OF CONFORMITY 34
21 ZÁRUKA 35
22 GUARANTEE TERMS 36
23 SLEDOVÁNÍ VÝROBKU 37
PRODUCT EXPERIENCE FORM 37

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
DKS 21PRO

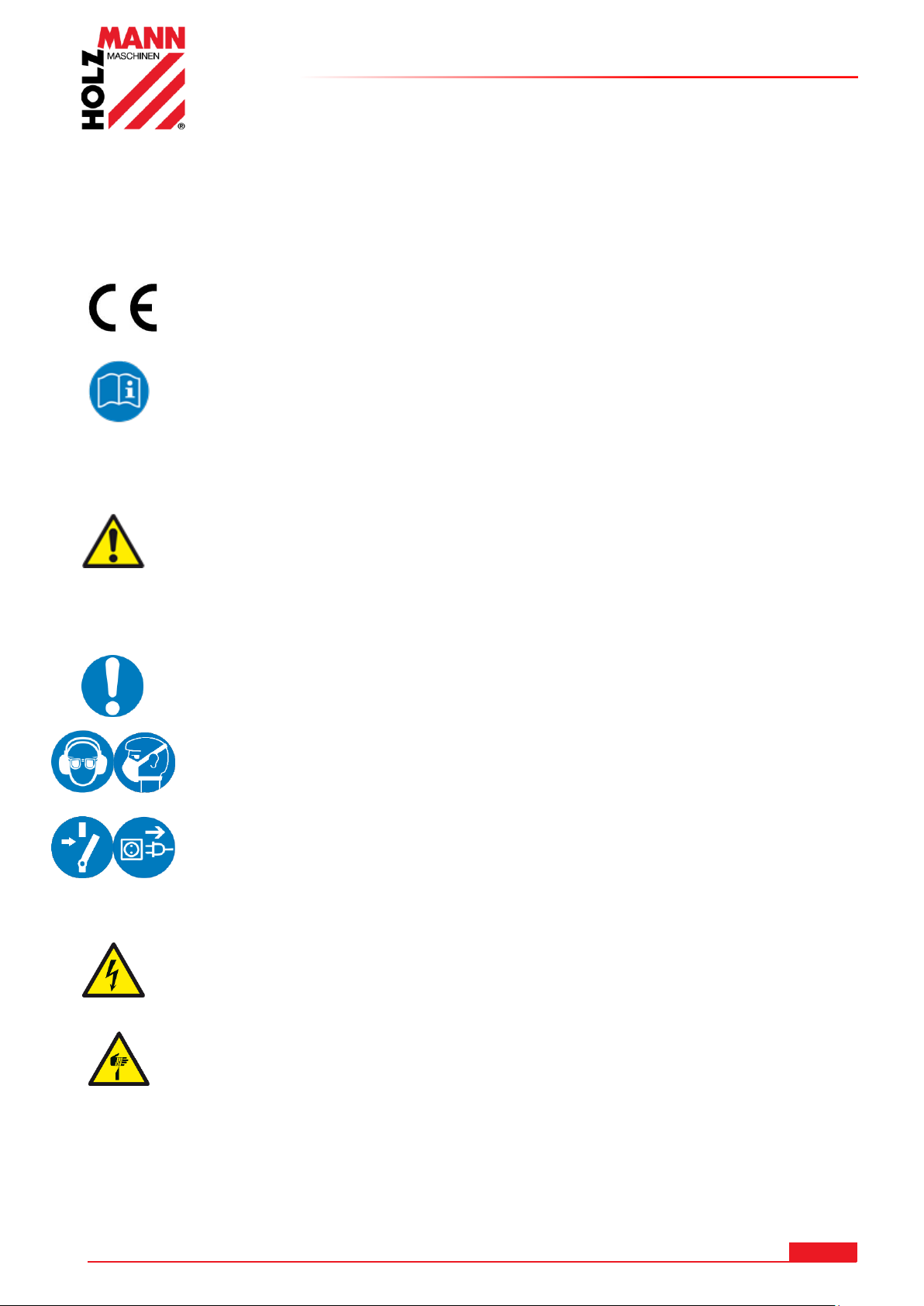

2BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS
CZ
BEZPEČNOSTNÍ SYMBOLY
VÝZNAM SYMBOLŮ
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
CZ
CE-SHODNÉ: Tento výrobek odpovídá normám EU
EN
EC-CONFORM: This product complies with EC-directives
CZ
PŘEČTĚTE SI NÁVOD!Přečtěte si řádně návod na obsluhu a údržbu Vašeho
stroje a dobře se seznamte s ovládacími prvky stroje, aby byl tento řádně
obsluhován a předešlo se ke škodám na stroji a zraněním osob.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and
get familiar with the controls in order to use the machine correctly and to
avoid injuries and machine defects.
CZ
POZOR! Dbejte bezpečnostních symbolů! Nedodržování předpisů a pokynů může
vést k těžkým poraněním osob nebo dokonce smrtelným úrazům.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine as
well as ignoring the security and operating instructions can cause serious
injuries and even lead to death.
CZ
Všeobecný pokyn
EN
General note
CZ
Používejte ochranné prostředky!
EN
Protective clothing!
CZ
Před údržbou a nastavením stroj odpojte od napájecího
napětí!
EN
Stop and pull out the power plug before any break and engine
maintenance!
CZ
Nebezpečné elektrické napětí!
EN
High voltage!
CZ
Pozor na řezná poranění!
EN
Warning about cut injuries!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
DKS 21PRO
4PŘEDMLUVA (CZ)
Vážený zákazníku!
Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu stolní
lupínkové pily DKS 21PRO.
Obchodní označení výrobku uvedené na obálce návodu bude pro účel tohoto návodu zkráceno na
„stroj“.
Tento návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro
případné pozdější použití.
Pokud stroj předáváte třetí osobě, vždy návod přiložte!
Dodržujte bezpečnostní pokyny!
Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci se
strojem a pomůže předcházet chybám a případným škodám. Dodržujte bezpečnostní pokyny a
dbejte výstrah. Opomíjení bezpečnostních pokynů může vést k vážným škodám na zdraví apod.
Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu
mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě
informujte.
Technické změny vyhrazeny!
Po dodání zkontrolujte bezodkladně stav zboží a v případě neshod a poškození
zaznamenejte tyto okamžitě do přepravního listu!
Škody způsobené přepravou musí být nahlášeny přímo u nás nejpozději do 24 hodin od
dodání. Na pozdější reklamace nebude brát společnost Holzmann zřetel.
Autorské právo
© 2016
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají
nedotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána.
Místo soudu je ve správním území Linz nebo příslušný soud pro 4170 Haslach.
Kontakt na služby zákazníkům
HOLZMANN MASCHINEN GmbH
AT-4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
Fax [phone]
[e-mail]

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
DKS 21PRO
5TECHNIKA

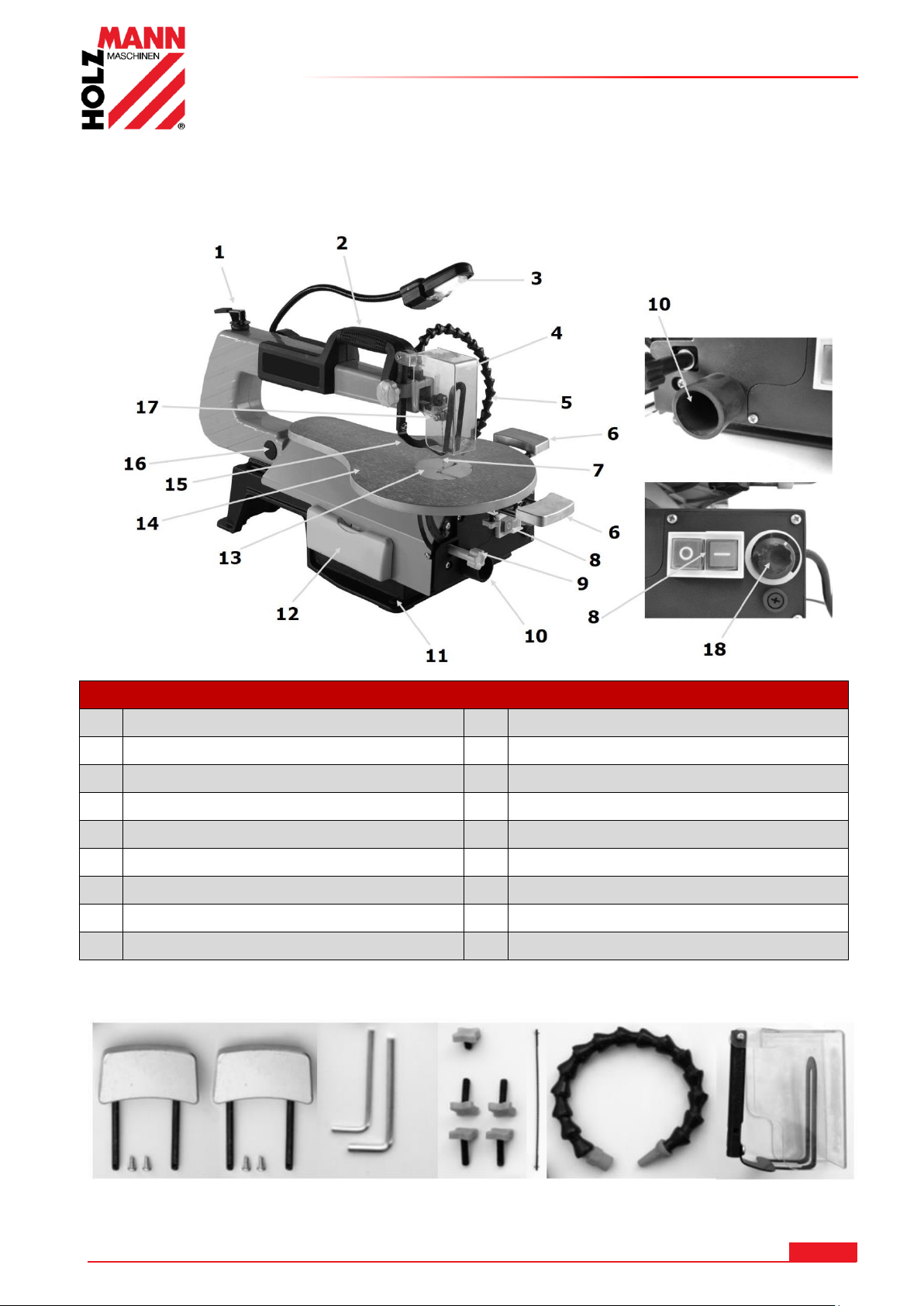

5.1 Části stroje
DKS 21PRO
1
Napínání pilového pásu
10
Odsávací hrdlo
2
Rukojeť
11
Otvor pro upevnění k podložce
3
Lampa
12
Zásuvka na nářadí
4
Kryt pilového pásu
13
Vložka stolu
5
Odsávání pilin
14
Pracovní stůl
6
Prodloužení stolu
15
Přítlak obrobku
7
Pilový pás
16
Otvor pro mazání
8
Vypínač
17
Upínání pilového pásu
9
Zajišťovací šroub úhlu stroje
18
Plynulá regulace rychlosti kmitání pily
5.2 Obsah dodávky

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
DKS 21PRO
5.3 Technická data
DKS 21PRO
Napájecí napětí
230 V / 50 Hz
Výkon motoru
120 W
Rychlost kmitání pily
500 –1700 min-1
Zdvih pily
21 mm
Délka pilového pásu
127 mm
Výška řezu max. 90° / 45°
57 / 27 mm
Vyložení
406 mm
Náklon stolu pily
0° - 45°
Hmotnost
13 kg
Rozměry stroje
655 x 285 x 365 mm

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
DKS 21PRO
6BEZPEČNOST
6.1 Účel použití
Stroj se smí používat pouze v bezvadném technickém stavu, při dodržení všech pokynů k provozu
a bezpečnostních pokynů, při vědomí nebezpečnosti stroje! Závady, které mohou ovlivnit
bezpečnost stroje, ihned odstraňte! Výrobcem předepsané provozní podmínky a podmínky údržby a
péče o stroj jakož i bezpečnostní pokyny uvedené v tomto návodu na obsluhu je nutné dodržovat.
Je obecně zakázáno měnit nebo odstraňovat bezpečnostní prvky a zařízení stroje!
Stroj je určen výhradně pro tyto úkony:
K řezání dřeva nebo dřevěných materiálů.
Za škody a zranění způsobená jiným než ke svému účelu určenému použití stroje nenese
společnost HOLZMANN-MASCHINEN jakoukoliv odpovědnost nebo záruku.
POZ OR
Používejte pouze pilové pásy (EN 847-1) schválené pro tento stroj!
Nikdy nepoužívejte poškozené pilové pásy!
Stroj nikdy nepoužívejte s vadnými nebo demontovanými bezpečnostními
prvky!
Odstranění nebo úpravy bezpečnostních prvků mohou vést ke škodám na
stroji a těžkým zraněním!
VYSOKÉ RIZIKO ÚRAZU!
Pracovní podmínky:
Stroj lze provozovat pouze za následujících podmínek:
Vlhkost
max. 70%
Teplota
od +5°С do +40°С
Stroj není určen pro venkovní použití.
Stroj není určen do provozů s rizikem exploze.
Unzulässige Verwendung:
Provoz stroje za podmínek nad rámec uvedený v tomto návodu na obsluhu není
povolen.
Provoz stroje bez příslušných ochranných prostředků není dovolen.
Není dovolena demontáž nebo deaktivace ochranných prvků.
Není dovolen provoz stroje s obrobky, které nejsou výslovně uvedeny v tomto
návodu na obsluhu.
Není povolené použití nástrojů, které nejsou určeny pro použití s tímto strojem.
Jakékoliv změny na konstrukci stroje nejsou dovolené.
Provoz stroje způsobem a k účelům, které neodpovídají 100% pokynům v tomto
návodu, je výslovně zakázán.
Nikdy nenechávejte stroj bez dozoru. Zejména, pokud se v blízkosti stroje
nacházejí děti!
Kulaté materiály se smí řezat pouze pokud jsou upnuté ve speciálním držáku.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
DKS 21PRO
6.2 Bezpečnostní pokyny
Výstražné štítky a/nebo nálepky na stroji, které jsou již nečitelné nebo chybějí, musejí
být okamžitě obnoveny!
Zákony a nařízení platné v místě používání stroje mohou stanovovat minimální věk
obsluhy a omezit tak používání tohoto stroje!
Pro zabránění vadné funkce stroje, jeho poškození nebo škodám na zdraví dbejte
VŽDY následujících pokynů:
Pracovní prostor a podlahu kolem stroje udržujte čistou od oleje, mazacích
tuků a zbytků materiálu z opracování obrobků!
Zajistěte dostatečné osvětlení pracoviště, kde se stroj nachází!
Zajistěte dostatečné větrání pracoviště!
Stroj nikdy nepřetěžujte!
Při práci dbejte na bezpečný postoj.
Udržujte při práci ruce v bezpečné vzdálenosti od běžícího pilového
kotouče!
Při únavě, špatné koncentraci, popř. pod vlivem léků, alkoholu nebo drog
je práce se strojem zakázaná!
Při práci se strojem nenoste volné šperky, dlouhý oděv, kravaty.
Nebezpečné jsou
i dlouhé rozpuštěné vlasy (použijte síťku na vlasy!).
Volné části oděvu apod. se mohou zamotat a způsobit tak vážná zranění!
Předměty, volně položené na stroji mohou být vymrštěny do prostoru a
způsobit zranění!
Stroj smí být obsluhován pouze jednou osobou
Stroj smí být obsluhován pouze vyškolenými osobami (seznámenými a
rozumějícími tomuto návodu na obsluhu), které nedisponují omezeními v
podobě motorických schopností.
Nepovolané osoby a zvláště pak děti, jakož i nevyškolené osoby se musí
zdržovat mimo dosah stroje!
Dbejte na to, aby se v blízkosti stroje nenacházely další osoby (bezpečná
min. vzdálenost: 2 m)
Při práci se strojem a na stroji používejte vhodné ochranné prostředky
(přiléhavé pracovní oblečení, ochranné brýle, chrániče sluchu a masku
proti prachu)!
Obsluha stroje s rukavicemi je výslovně zakázaná!
Rukavice používejte pouze při výměně pilového pásu nebo údržbových
pracích.
Spuštěný stroj nesmí být nikdy ponechán bez dozoru! Před
opuštěním pracoviště stroj vypněte a vyčkejte, dokud se zcela
nezastaví!
Před výkonem údržby nebo při seřizování odpojte stroj ze sítě!
Ujistěte se, že je stroj vypnutý, než ho zapojíte do sítě.
Nepoužívejte stroj, pokud má vadný vypínač.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
DKS 21PRO
Používejte výhradně originální zástrčku, která do zásuvky pasuje (žádné
adaptéry atd.)
Vždy, když pracujete se strojem na elektrický pohon, je třeba vysoké
opatrnosti! Hrozí totiž riziko úrazu elektrickým proudem, požáru nebo
řezného poranění;
Stroj chraňte před mokrem (riziko zkratu!)
Elektrické přístroje a zařízení nikdy nepoužívejte v blízkosti hořlavých
kapalin
a plynů (riziko exploze!)
Pravidelně kontrolujte přívodní kabel na poškození.
Kabel nikdy nepoužívejte k vlečení stroje nebo k upevňování obrobků!
Chraňte přívodní kabel před vlivy tepla, oleje a ostrých hran předmětů.
Nikdy se nedotýkejte částí stroje, které jsou pod napětím!
Před zahájením práce odstraňte od stroje nářadí, použité pro nastavení
stroje
Nebezpečí zranění ostrými hranami obrobku.
Stroj skladujte mimo dosah dětí
6.3 Ostatní rizika
POZ OR
Je třeba vzít na vědomí, že existují další rizika při práci se strojem.
I při běžných úkonech (i těch nejjednodušších) je proto třeba zvýšené
opatrnosti. Bezpečná práce závisí na Vaši koncentraci!
I přes dodržování bezpečnostních předpisů a pokynů pro správné použití stroje hrozí další rizika:
Nebezpečí poranění rukou/prstů od rotujícího pilového kotouče při provozu stroje.
Nebezpečí poranění od ostrých hran obrobku, především při nevhodně zajištěném
obrobku bez použití příslušného nářadí nebo přípravku.
Nebezpečí poranění: Vlasy a volné části oděvu apod. mohou být zachyceny
a namotány na pohyblivé části stroje! Dodržujte bezpečnostní pokyny pro pracovní
oblečení.
Nebezpečí zranění od kontaktu s částmi stroje, které vedou elektrický proud.
Zdravotní riziko od emisí prachu z obrobků, které jsou ošetřeny zdraví škodlivými
prostředky.
Nebezpečí poškození zraku od vymrštěného obrobku nebo jeho částí i při použití
ochranných brýlí.
Nebezpečí zranění od zpětného odrazu:
Zpětný odraz je náhlá reakce při nevhodném zacházení s obrobkem. To zapříčiní
odhození obrobku dozadu na obsluhu stroje.
Tato rizika je možné minimalizovat při dodržování všech bezpečnostních pokynů, pokynů k údržbě
a péči o stroj a při vhodném používání stroje zaškolenou obsluhou.
Přes veškeré ochranné pomůcky a bezpečnostní výbavu stroje jsou Vaše koncentrace na práci
a technické předpoklady pro obsluhu stroje tím nejdůležitějším bezpečnostním faktorem!
