Horizon Fitness TT5.0 User manual

ASSEMBLY GUIDE
AUFBAUANLEITUNG
MONTAGEHANDLEIDING
GUIDE D’ASSEMBLAGE
TT5.0
HZ16_AG_TT_5.0_Rev_1_A.indd 1 12/6/16 2:26 PM

32
ASSEMBLY
There are several areas during the assembly process that special attention must be paid. It is very important to follow the assembly
instructions correctly and to make sure all parts are firmly tightened. If the assembly instructions are not followed correctly, the
treadmill could have frame parts that are not tightened and will seem loose and may cause irritating noises. To prevent damage to
the treadmill, the assembly instructions must be reviewed and corrective actions should be taken.
Before proceeding, find your treadmill’s serial number located on the front stabilizer tube and enter it in the space provided
below. Also locate the model name which is next to the serial number.
ENTER YOUR SERIAL NUMBER AND MODEL NAME IN THE BOXES BELOW:
WARNING
SERIAL NUMBER:
MODEL NAME: HORIZON TREADMILL
3 ENGLISH
17 DEUTSCH
31 NEDERLANDS
45 FRANÇAIS
ENGLISH
HZ16_AG_TT_5.0_Rev_1_A.indd 2-3 12/6/16 2:26 PM

4 5

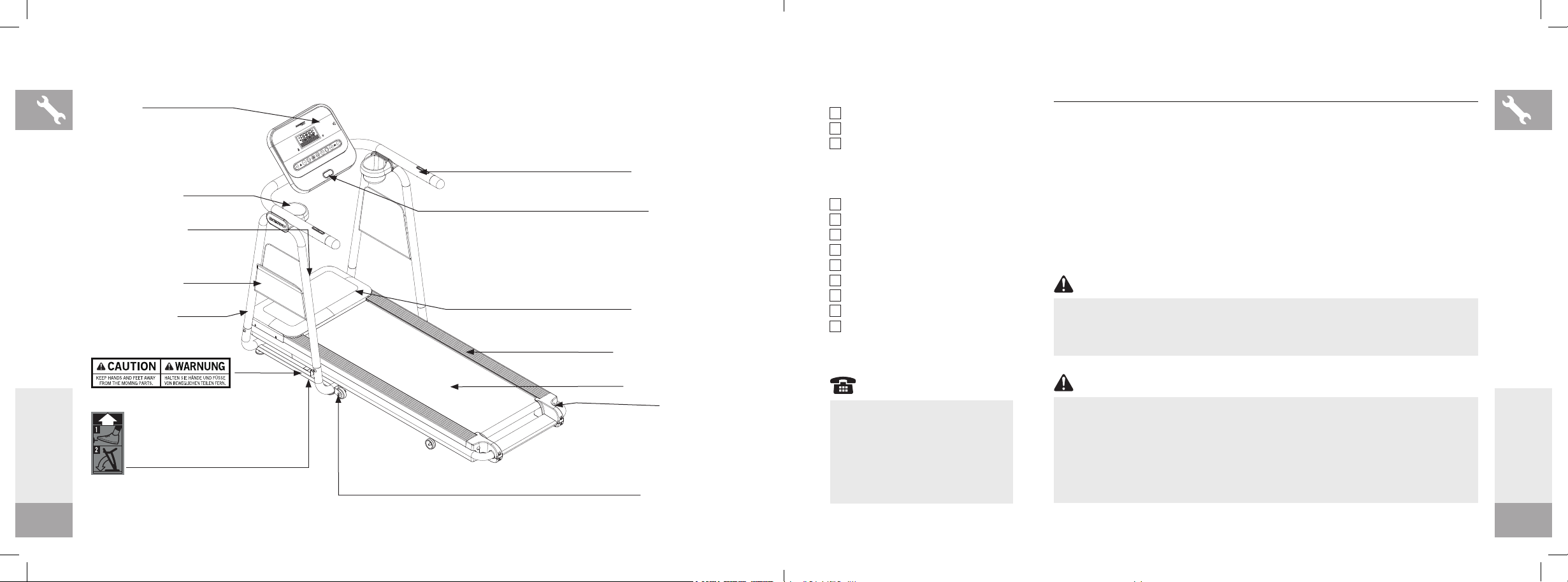

MAGAZINE HOLDER
SAFETY KEY PLACEMENT
CONSOLE MAST MOTOR COVER
SIDE RAIL
RUNNING BELT/DECK
REAR ROLLER
TENSION/ADJUSTMENT BOLTS
ON/OFF SWITCH
POWER CORD
FOOT LOCK LATCH (UNDERNEATH DECK)
CONSOLE
WATER BOTTLE HOLDER
SHORT HANDLEBAR SET
TRANSPORT WHEEL
TOOLS INCLUDED:
T-Wrench
L-Wrench
Screwdriver
PARTS INCLUDED:
1 CONSOLE SET
4 CONSOLE MAST
1 SHORT HANDLE BAR SET
1 BASE FRAME
2 BOTTLE HOLDER
2 MAGAZINE HOLDER
1 SAFETY KEY
1 POWER COARD
1 SILICON OIL
• DO NOT ATTEMPT TO LIFT THE TREADMILL! Do not move or lift treadmill
from packaging until specified to do so in the assembly instructions. You may
remove the plastic wrap from console masts.
• FAILURE TO FOLLOW THESE INSTRUCTIONS COULD RESULT IN INJURY!
WARNING
UNPACKING
Place the treadmill carton on a level flat surface. It is recommended that you place
a protective covering on your floor. Take CAUTION when handling and transporting
this unit. Never open box when it is on its side. Once the banding straps have been
removed, do not lift or transport this unit unless it is fully assembled and in the upright
folded position, with the lock latch secure. Unpack and assemble the unit where it
will be used. The enclosed treadmill is equipped with high-pressure shocks and may
spring open if mishandled. Never grab hold of any portion of the incline frame and
attempt to lift or move the treadmill.
• During each assembly step, ensure that ALL nuts and bolts are in place and
partially threaded. It is recommended you complete the full assembly of your
unit before completely tightening any ONE bolt.
• Several parts have been pre-lubricated to aid in assembly and usage. Please
do not wipe this off. If you have difficulty, a light application of lithium bike grease
is recommended.
IMPORTANT NOTES
PRE ASSEMBLY
If you have questions or if there
are any missing parts, contact
Customer Tech Support. Contact
information is located on the
back cover of this manual.
NEED HELP?
ENGLISH
ENGLISH
HZ16_AG_TT_5.0_Rev_1_A.indd 4-5 12/6/16 2:26 PM

6 7
A Open the HARDWARE PACK 1
B See No.1 on the drawing, pick the console mast
which with the CONSOLE CABLE, and connect
to the cable from BASE FRAME, then attach this
console mast to BASE FRAME and screw by 1 x
hardware assembly (Z01+Z03+Z04)
C See No.2 on the drawing, connect CONSOLE
MAST to the BASE FRAME and screw by 1 x
hardware assembly Refer to the assembly
process of No.2, then repeat on No.3 and No.4
ASSEMBLY STEP 1
1
4
2
3
ASSEMBLY STEP 2
A Attach 2 x WATER BOTTLE HOLDER on the both
side of CONSOLE MAST, then put the CONSOLE
CABLE through WATER BOTTLE HOLDER in the
right side
B Tight the CONSOLE CABLE to CONNECTION
CABLE which is on the SHORT HANDLEBAR,
then pull the CONNECTION CABLE until get the
CONSOLE CABLE
C Attach SHORT HANDLEBAR on the both side of
WATER BOTTLE HOLDER
D Open HARDWARE PACK 2, attach BRACE
PLATE beneath the CONSOLE MAST on the
left side then screw by 1 x hardware assembly
(Z02+Z03+Z04)
E Repeat the process C on the right side
Z01
Z03
Z04
Z02
Z03
Z04
1
DO NOT PINCH THE CABLE !!
ATTENTION
ENGLISH
ENGLISH
HZ16_AG_TT_5.0_Rev_1_A.indd 6-7 12/6/16 2:26 PM

8 9

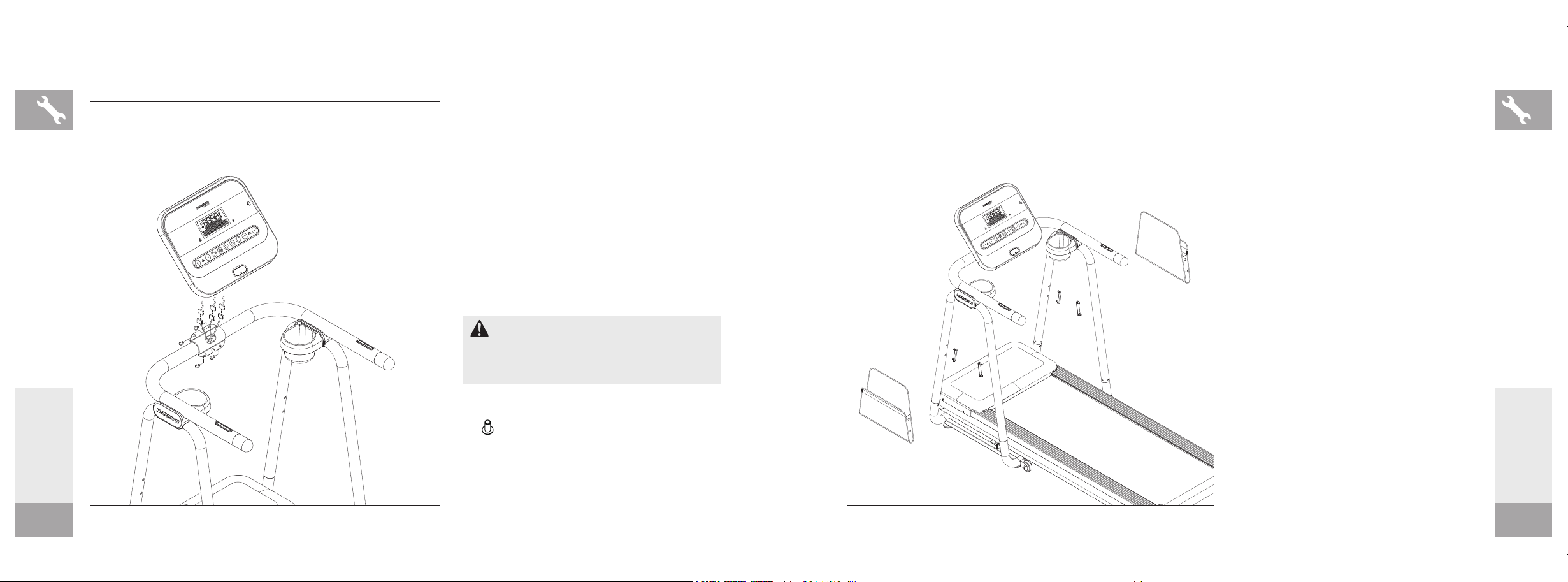

ASSEMBLY STEP 3
A Open the HARDWARE PACK 3
B Connect 1 x CONSOLE CABLE and 2 x HEART RATE
CABLE to CONSOLE SET
C Attach CONSOLE SET to SHORT HANDLEBAR and
screw by 4 x BOLT (Z05)
DO NOT PINCH THE CABLE !!
ATTENTION
ASSEMBLY STEP 4
A Attach 1x MAGAZINE HOLDER onto the
CONSOLE MAST and fix by 2 x PLASTIC
FIXER on the right side
B Repeat the process on the left side
Z05
ENGLISH
ENGLISH
HZ16_AG_TT_5.0_Rev_1_A.indd 8-9 12/6/16 2:26 PM

10 11

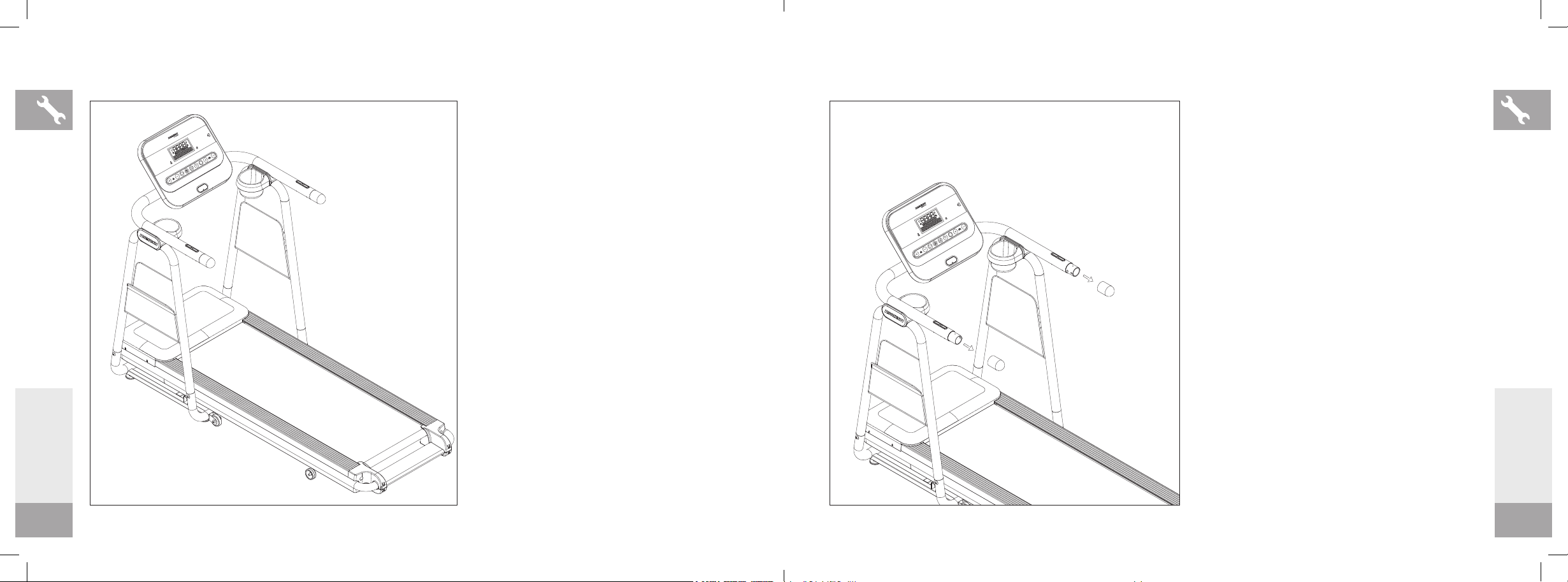

ASSEMBLY STEP 5
A TT 5.0 ASSEMBLY COMPLETE
ENGLISH
ENGLISH
A Take the END CAP on the SHORT HANDLEBAR
off
LONG HANDLEBAR STEP 1
OPTIONAL ACCESSORIES
HZ16_AG_TT_5.0_Rev_1_A.indd 10-11 12/6/16 2:26 PM

12 13

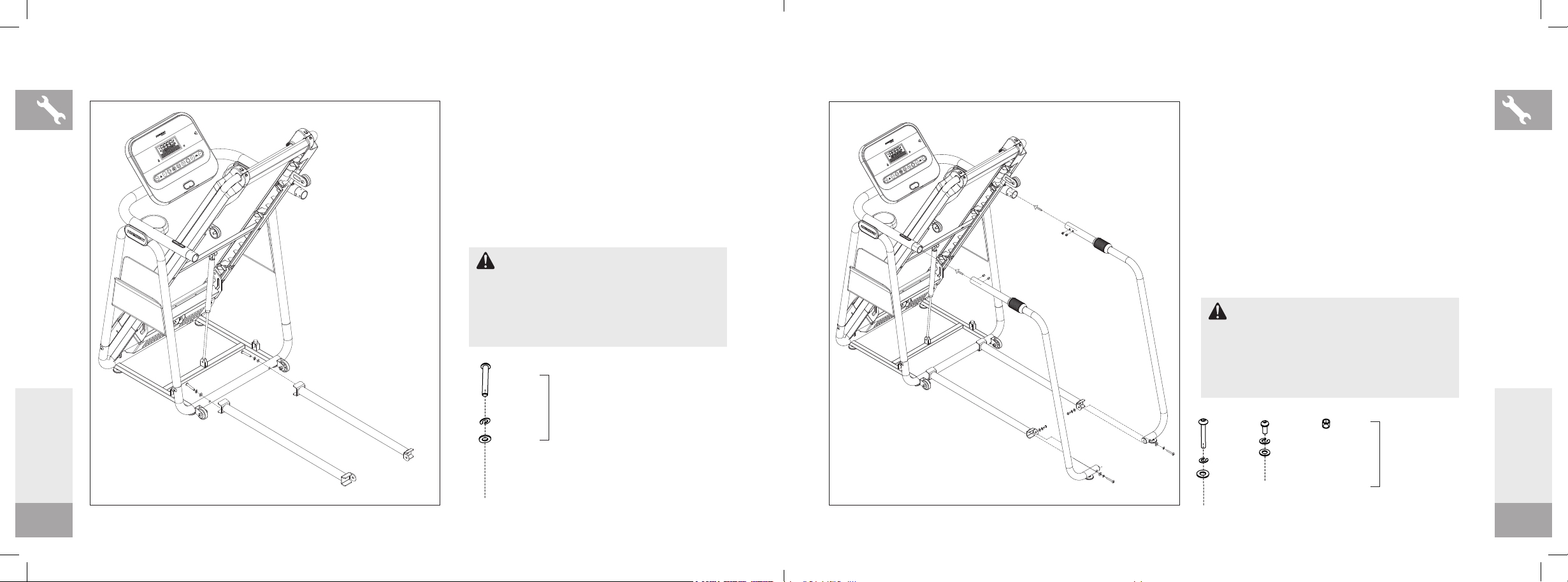

LONG HANDLEBAR STEP 2
OPTIONAL ACCESSORIES
A Fold up the running deck
B Attach the LINKAGE BAR to the BASE FRAME
by 1 x hardware assembly (G20+G22+G23) on
the left side
C Repeat the process B on the right side
G20
G22
G23
DO NOT TIGHTEN THE BOLTS AT THIS STEP !!
ATTENTION
HARDWARE
PACK A
ENGLISH
ENGLISH
G19
G22
G23
G18
G22
G13
G15
OPTIONAL ACCESSORIES
LONG HANDLEBAR STEP 3
A Attach LONG HANDLE BAR in the right side to
SHORT HANDLE BAR and fix by 2 x BOLT (G15)
B Attach LONG HANDLE BAR to the LINKAGE
BAR and screw by 1 x hardware assembly
(G19+G22+G23) from the rear and 1 x
hardware assembly (G13+G22+G18) from the
side
C Repeat the process on the left side
TIGHTEN ALL BOLTS AT THIS STEP !!
ATTENTION
HARDWARE
PACK B
HZ16_AG_TT_5.0_Rev_1_A.indd 12-13 12/6/16 2:26 PM

14 15
A Slide the HANDLEBAR SLEEVE to the end of
LONG HANDLEBAR then fix by 1 x BOLT(G21)
on the left side
B Repeat the process A on the right side
OPTIONAL ACCESSORIES
LONG HANDLEBAR STEP 4
G21
HARDWARE
PACK C
ENGLISH
ENGLISH
OPTIONAL ACCESSORIES
DESK TRAY
A Put on the DESK TRAY
HZ16_AG_TT_5.0_Rev_1_A.indd 14-15 12/6/16 2:26 PM

1716
MONTAGE
Bei der Montage müssen einige Dinge ausdrücklich beachtet werden. Das korrekte Befolgen der Montageanleitung ist sehr wichtig,
und es muss sichergestellt werden, dass alle Teile sicher befestigt wurden. Wenn die Montageanleitung nicht korrekt befolgt wird,
sitzen Rahmenteile des Laufbands ggf. nicht fest, erscheinen lose und führen unter Umständen zu irritierenden Geräuschen. Zur
Vermeidung von Beschädigungen des Laufbands müssen die Montageanleitung geprüft und Korrekturmaßnahmen ergriffen werden.
Suchen Sie vor dem Fortfahren nach der Seriennummer Ihres Laufbands am vorderen Stützrohr und geben Sie diese in das
nachstehende Feld ein. Suchen Sie auch den Modellnamen, der sich neben der Seriennummer befindet.
GEBEN SIE IHRE SERIENNUMMER UND DEN MODELLNAMEN IN DIE NACHSTEHENDEN FELDER EIN:
WARNUNG
SERIENNUMMER:
MODELLNAME: HORIZON FITNESS LAUFBAND
ENGLISH

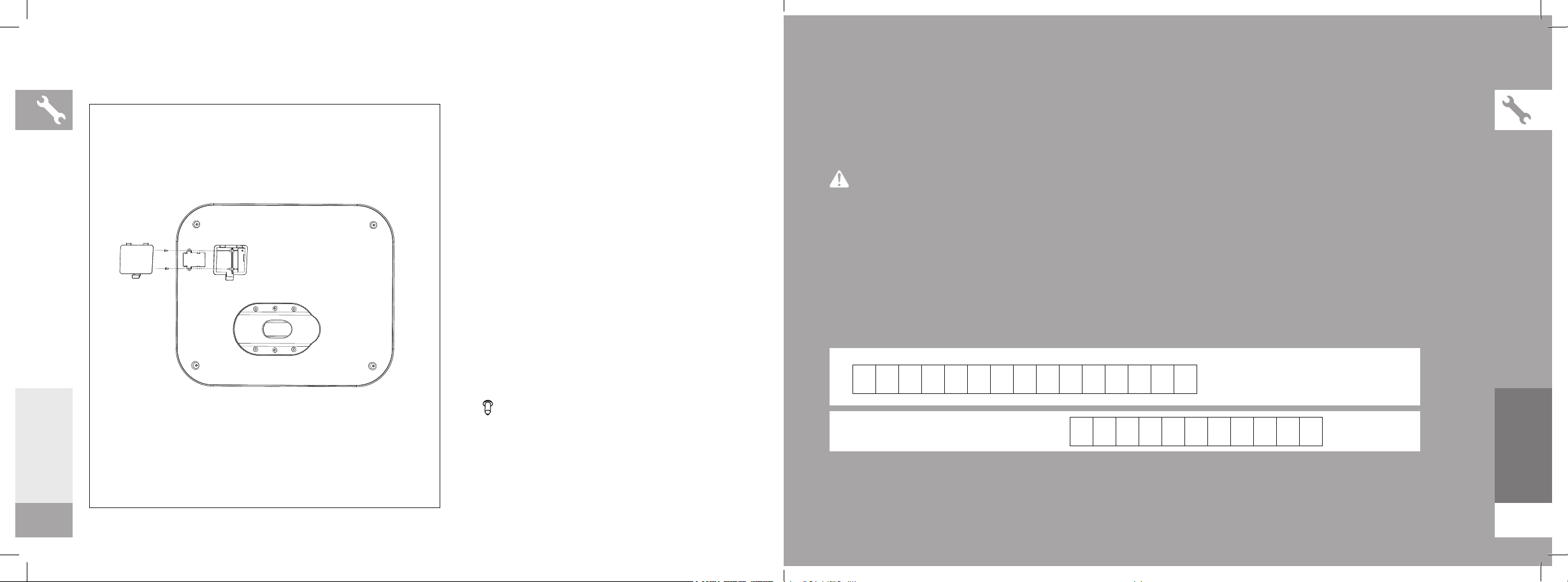

OPTIONAL ACCESSORIES
WIFI MODULE
A Open the WIFI MODULE COVER on the back of
CONSOLE SET
B Attach the optional WIFI module and screw by
2 x BOLT(N24) on the board of CONSOLE
C Put the WIFI MODULE COVER back to
CONSOLE SET
N24
DEUTSCH
HZ16_AG_TT_5.0_Rev_1_A.indd 16-17 12/6/16 2:26 PM

18 19
MITGELIEFERTE WERKZEUGE:
T-Schraubenschlüssel
L-Schraubenschlüssel
Schraubendreher
IM LIEFERUMFANG
ENTHALTENE TEILE:
1 KONSOLENSET
4 KONSOLENMASTEN
1 SET KURZE HANDGRIFFE
1 GRUNDGESTELL
2 FLASCHENHALTER
2 ZEITUNGSHALTER
1 SICHERHEITSSCHLÜSSEL
1 STROMKABEL
1 SILIKONÖL
• DAS LAUFBAND NICHT ANHEBEN! Bewegen oder heben Sie das Laufband nicht aus
der Verpackung, bis Sie hierzu angewiesen werden. Entfernen Sie die Plastikfolie
von den Konsolenmasten.
• BEI NICHTBEACHTEN KANN ES ZU VERLETZUNGEN KOMMEN!
WARNUNG
AUSPACKEN
Stellen Sie den Karton des Laufbands auf eine ebene Fläche. Es wird empfohlen, dass
Sie eine Schutzfolie auf dem Boden auslegen. Gehen Sie bei Handhabung und Transport
dieses Geräts VORSICHTIG vor. Öffnen Sie den Karton nicht, wenn dieser auf der Seite
liegt. Sobald die Verpackungsbänder entfernt wurden, darf das Gerät nicht mehr
angehoben oder transportiert werden, sofern es nicht vollständig montiert und in
eine aufrechte, geklappte Position gebracht wurde, mit eingerasteter Laufdecksperre.
Packen Sie das Gerät an dem Ort aus, an dem es verwendet werden soll, und
montieren Sie es dort. Das Laufband ist mit Hochdruckstoßdämpfern ausgestattet,
was dazu führen kann, dass es bei falscher Handhabung plötzlich aufklappen kann.
Versuchen Sie niemals, das Laufband am Steigungsrahmen zu heben oder zu bewegen.
• Stellen Sie während jedes Montageschritts sicher, dass ALLE Muttern und
Schrauben eingesteckt und teilweise eingeschraubt sind. Es wird empfohlen,
den gesamten Zusammenbau des Geräts abzuschließen, bevor Sie IRGENDEINE
Schraube festziehen.
• Mehrere Teile wurden zur Vereinfachung von Montage und Nutzung
vorgeschmiert. Wischen Sie dieses Schmiermittel nicht ab. Wenn Probleme
auftreten, wird das Auftragen von etwas Lithium-Fahrradfett empfohlen.
WICHTIGE HINWEISE
VOR DER MONTAGE
Wenden Sie sich bei Fragen
oder fehlenden Teilen an den
technischen Kunden-Support
(Customer Tech Support).
Kontaktinformationen finden
Sie auf der Rückseite dieses
Handbuchs.
BRAUCHEN SIE HILFE?
ZEITUNGSHALTER
HALTERUNG FÜR
SICHERHEITSSCHLÜSSEL
KONSOLENMAST MOTORABDECKUNG
SEITLICHE TRITTFLÄCHE
LAUFBAND/LAUFDECK
HINTERE ROLLE
SPANNUNGSEINSTELLSCHRAUBEN
EIN-/AUSSCHALTER
STROMKABEL
FUSSPEDALSPERRE (UNTER DECK)
KONSOLE
FLASCHENHALTER
KURZE HANDGRIFFE
TRANSPORTROLLE
DEUTSCH
DEUTSCH
HZ16_AG_TT_5.0_Rev_1_A.indd 18-19 12/6/16 2:26 PM

20 21
MONTAGE SCHRITT 2
A Befestigen Sie die 2 FLASCHENHALTER an
beiden Seiten des KONSOLENMASTS, dann
ziehen Sie das KONSOLENKABEL durch den
FLASCHENHALTER auf der rechten Seite
B Spannen Sie das KONSOLENKABEL zum
ANSCHLUSSKABEL am KURZEN HANDGRIFF,
dann ziehen Sie am ANSCHLUSSKABEL bis Sie
das KONSOLENKABEL erreichen
C Befestigen Sie den KURZEN HANDGRIFF an
beiden Seiten auf dem FLASCHENHALTER
D Öffnen Sie das BESCHLAGTEILEPAKET 2,
befestigen Sie die HALTEPLATTE unter dem
KONSOLENMAST auf der linken Seite, dann
schrauben Sie sie mit 1 Beschlagteilgruppe
an (Z02+Z03+Z04)
E Wiederholen Sie Schritt C auf der rechten Seite
Z02
Z03
Z04
1
KABEL NICHT EINKLEMMEN!!
ACHTUNG
A Öffnen Sie das BESCHLAGTEILEPAKET 1
B Siehe Nr. 1 auf der Zeichnung, nehmen Sie
den Konsolenmast mit dem KONSOLENKABEL
und schließen dieses an das Kabel am
GRUNDGESTELL an. Dann befestigen Sie
diesen Konsolenmast am GRUNDGESTELL und
schrauben ihn mit 1 Beschlagteilgruppe an
(Z01+Z03+Z04)
C Siehe Nr. 2 auf der Zeichnung, verbinden Sie
den KONSOLENMAST mit dem GRUNDGESTELL
und schrauben ihn mit 1 Beschlagteilgruppe
an Gehen Sie bei Nr. 3 und Nr. 4 wie bei der
Montage von Nr. 2 vor
MONTAGE SCHRITT 1
1
4
2
3Z01
Z03
Z04
DEUTSCH
DEUTSCH
HZ16_AG_TT_5.0_Rev_1_A.indd 20-21 12/6/16 2:26 PM

22 23
MONTAGE SCHRITT 4
A Befestigen Sie 1 ZEITUNGSHALTER am
KONSOLENMAST und fixieren ihn mit
2 PLASTIKBEFESTIGUNGSTEILEN an der
rechten Seite
B Wiederholen Sie den Schritt auf der
linken Seite
MONTAGE SCHRITT 3
A Öffnen Sie das BESCHLAGTEILEPAKET 3
B Verbinden Sie 1 x KONSOLENKABEL und 2 x
HERZFREQUENZKABEL mit dem KONSOLENSET
C Befestigen Sie das KONSOLENSET am KURZEN
HANDGRIFF und verschrauben es mit
4 SCHRAUBEN (Z05)
KABEL NICHT EINKLEMMEN!!
ACHTUNG
Z05
DEUTSCH
DEUTSCH
HZ16_AG_TT_5.0_Rev_1_A.indd 22-23 12/6/16 2:27 PM

24 25
MONTAGE SCHRITT 5
A MONTAGE DES TT 5.0 ABGESCHLOSSEN
DEUTSCH
DEUTSCH
A Nehmen Sie die ENDKAPPE am KURZEN
HANDGRIFF ab
LANGER HANDGRIFF SCHRITT 1
OPTIONALES ZUBEHÖR
HZ16_AG_TT_5.0_Rev_1_A.indd 24-25 12/6/16 2:27 PM

26 27
LANGER HANDGRIFF SCHRITT 2
OPTIONALES ZUBEHÖR
A Klappen Sie das Laufband nach oben
B Befestigen Sie die VERBINDUNGSSTANGE
auf der linken Seite am GRUNDGESTELL,
verwenden Sie dazu 1 Beschlagteilgruppe
(G20+G22+G23)
C Wiederholen Sie Schritt B auf der rechten Seite
G20
G22
G23
ZIEHEN SIE DIE SCHRAUBEN NOCH NICHT FEST!!
ACHTUNG
BESCHLAGTEILEPAKET A
G19
G22
G23
G18
G22
G13
G15
OPTIONALES ZUBEHÖR
LANGER HANDGRIFF SCHRITT 3
A Befestigen Sie den LANGEN HANDGRIFF auf
der rechten Seite am KURZEN HANDGRIFF
und fixieren ihn mit 2 SCHRAUBEN (G15)
B Befestigen Sie den LANGEN HANDGRIFF an
der VERBINDUNGSSTANGE und schrauben
ihn mit 1 Beschlagteilgruppe (G19+G22+G23)
von hinten und mit 1 Beschlagteilgruppe
(G13+G22+G18) von der Seite fest
C Wiederholen Sie den Schritt auf der linken Seite
ZIEHEN SIE JETZT ALLE SCHRAUBEN FEST!!
ACHTUNG
BESCHLAGTEILEPAKET B
DEUTSCH
DEUTSCH
HZ16_AG_TT_5.0_Rev_1_A.indd 26-27 12/6/16 2:27 PM

28 29
A Schieben Sie die HANDGRIFFHÜLSE ans Ende
des LANGEN HANDGRIFFS, dann fixieren Sie
sie mit 1 SCHRAUBE (G21) an der linken Seite
B Wiederholen Sie Schritt A auf der rechten Seite
OPTIONALES ZUBEHÖR
LANGER HANDGRIFF SCHRITT 4
G21
BESCHLAGTEILEPAKET C
OPTIONALES ZUBEHÖR
ABLAGE
A Setzen Sie die ABLAGE auf
DEUTSCH
DEUTSCH
HZ16_AG_TT_5.0_Rev_1_A.indd 28-29 12/6/16 2:27 PM

3130
OPTIONALES ZUBEHÖR
WIFI-MODUL
A Öffnen Sie die ABDECKUNG DES
WIFI-MODULS auf der Rückseite des
KONSOLENSETS
B Befestigen Sie das optionale WIFI-Modul
und verschrauben es mit 2 SCHRAUBEN (N24)
an der Platine der KONSOLE
C Setzen Sie die ABDECKUNG DES WIFI-MODULS
wieder auf das KONSOLENSET
N24
MONTAGE
Er zijn enkele bijzondere aandachtspunten waarmee u tijdens het monteren van dit product rekening moet houden. Het is erg
belangrijk dat u de montage-instructies nauwkeurig opvolgt en ervoor zorgt dat alle onderdelen stevig vastgemaakt zijn. Als u
de montage-instructies niet correct volgt, kan het zijn dat niet alle onderdelen van de loopband aangespannen zijn, waardoor ze
los lijken te zitten en irriterende geluiden kunnen veroorzaken. Om schade aan de loopband te voorkomen, dient u de montage-
instructies te raadplegen en corrigerende maatregelen te nemen.
Zoek voordat u verdergaat het serienummer van uw loopband dat zich op de voorste stabilisatorbuis bevindt en vul het
serienummer in de hieronder voorziene ruimte in. Zoek ook de modelnaam, die zich naast het serienummer bevindt.
VOER UW SERIENUMMER EN DE MODELNAAM IN DE VAKJES HIERONDER IN:
WAARSCHUWING
SERIENUMMER:
MODELNAAM: HORIZON LOOPBAND
DEUTSCH
NEDERLANDS
HZ16_AG_TT_5.0_Rev_1_A.indd 30-31 12/6/16 2:27 PM

32 33
MEEGELEVERD GEREEDSCHAP:
T-sleutel
L-sleutel
Schroevendraaier
MEEGELEVERDE ONDERDELEN:
1 CONSOLESET
4 CONSOLEMASTEN
1 KORTE HANDGREEPSET
1 BASISFRAME
2 BIDONHOUDERS
2 TIJDSCHRIFTENHOUDERS
1 VEILIGHEIDSSLEUTEL
1 NETSNOER
1 FLES SILICONENOLIE • PROBEER DE LOOPBAND NIET OP TE HEFFEN! Haal of hef de loopband niet uit zijn
verpakking voordat dit in de montage-instructies aangegeven wordt. De plastic
folie rond de consolemasten mag verwijderd worden.
• HET NIET NALEVEN VAN DEZE INSTRUCTIES KAN VERWONDINGEN VEROORZAKEN!
WAARSCHUWING
UITPAKKEN
Plaats de kartonnen doos van de loopband op een horizontale, vlakke ondergrond. We
raden aan een bescherming op uw vloer te leggen. Wees VOORZICHTIG bij het hanteren
en transporteren van dit toestel. Open de doos nooit wanneer hij nog op zijn zij ligt.
Zorg ervoor dat u, nadat u de verpakkingsbanden hebt verwijderd, het toestel niet meer
opheft of verplaatst, tenzij in volledig gemonteerde en verticaal ingeklapte stand, met
de vergrendeling gesloten. Haal het toestel uit de verpakking en monteer hem op de
plaats waar hij gebruikt zal worden. De loopband is voorzien van onder druk staande
onderdelen die kunnen openveren indien verkeerd gehanteerd. Grijp nooit de onderdelen
van het hellend frame vast om te proberen de loopband op te heffen of te verplaatsen.
• Controleer bij elke stap van de montage of ALLE moeren en bouten op hun plaats
zitten en gedeeltelijk vastgedraaid zijn. We raden aan het toestel eerst volledig
ineen te zetten voordat u OM HET EVEN WELKE bout volledig aandraait.
• Verschillende onderdelen werden vooraf gesmeerd om de montage en het gebruik
te vergemakkelijken. Verwijder de smeerproducten niet. Als u problemen ondervindt,
adviseren we u een kleine hoeveelheid lithiumvet (voor fietsen) aan te brengen.
BELANGRIJKE OPMERKINGEN
VOOR DE MONTAGE
Neem contact op met onze
technische klantenservice
als u vragen heeft of als er
onderdelen ontbreken. U vindt
de contactgegevens aan de
achterzijde van deze handleiding.
HULP NODIG?
TIJDSCHRIFTENHOUDER
INGANG VEILIGHEIDSSLEUTEL
CONSOLEMAST MOTORKAP
ZIJRAIL
LOOPBAND/-VLAK
ACHTERSTE ROL
SPAN-/AFSTELBOUTEN
AAN-UITSCHAKELAAR
NETSNOER
VOETVERGRENDELING (ONDER LOOPVLAK)
CONSOLE
BIDONHOUDER
KORTE HANDGREEPSET
TRANSPORTWIEL
NEDERLANDS
NEDERLANDS
HZ16_AG_TT_5.0_Rev_1_A.indd 32-33 12/6/16 2:27 PM

34 35
MONTAGE STAP 2
A Bevestig de 2 BIDONHOUDERS aan beide zijden
van de CONSOLEMAST en steek vervolgens de
CONSOLEKABELS door de BIDONHOUDER aan
de rechterkant
B Bevestig de CONSOLEKABEL aan de
VERBINDINGSKABEL die zich op de KORTE
HANDGREEP bevindt. Trek dan aan de
VERBINDINGSKABEL tot de CONSOLEKABEL
verschijnt
C Bevestig de KORTE HANDGREEP aan beide
kanten van de BIDONHOUDER
D Open BEVESTIGINGSMATERIAALPAKKET 2,
bevestig de STEUNPLAAT onder de
CONSOLEMAST aan de linkerkant en schroef
vast met 1 montage-element (Z02+Z03+Z04)
E Herhaal procedure C aan de rechterzijde
Z02
Z03
Z04
1
ZORG DAT DE KABEL NIET
BEKNELD RAAKT!!
LET OP
A Open BEVESTIGINGSMATERIAALPAKKET 1.
B Kijk naar nummer 1 op de tekening, neem
de consolemast met de CONSOLEKABEL
en verbind deze met de kabel van het
BASISFRAME. Bevestig de consolemast
vervolgens aan het BASISFRAME en schroef
vast met 1 montage-element (Z01+Z03+Z04)
C Kijk naar nummer 2 op de tekening, verbind
de CONSOLEMAST aan het BASISFRAME
en schroef vast met 1 montage-element
Raadpleeg de montageprocedure van nummer
2 en herhaal deze voor nummer 3 en 4.
MONTAGE STAP 1
1
4
2
3Z01
Z03
Z04
NEDERLANDS
NEDERLANDS
HZ16_AG_TT_5.0_Rev_1_A.indd 34-35 12/6/16 2:27 PM

36 37
MONTAGE STAP 4
A Plaats 1 TIJDSCHRIFTENHOUDER
op de CONSOLEMAST en bevestig met
2 KUNSTSTOF BEVESTIGINGEN aan
de rechterkant
B Herhaal deze procedure aan de linkerkant
MONTAGE STAP 3
A Open BEVESTIGINGSMATERIAALPAKKET 3
B Verbind 1 CONSOLEKABEL en 2 HARTSLAGKABELS
met de CONSOLESET
C Bevestig de CONSOLESET aan de KORTE
HANDGREEP en zet vast met 4 BOUTEN (Z05)
ZORG DAT DE KABEL NIET BEKNELD RAAKT!!
LET OP
Z05
NEDERLANDS
NEDERLANDS
HZ16_AG_TT_5.0_Rev_1_A.indd 36-37 12/6/16 2:27 PM

38 39
MONTAGE STAP 5
A TT 5.0 MONTAGE VOLTOOID
NEDERLANDS
NEDERLANDS
A Verwijder de BESCHERMDOP van de KORTE
HANDGREEP
LANGE HANDGREEP STAP 1
OPTIONELE ACCESSOIRES
HZ16_AG_TT_5.0_Rev_1_A.indd 38-39 12/6/16 2:27 PM
