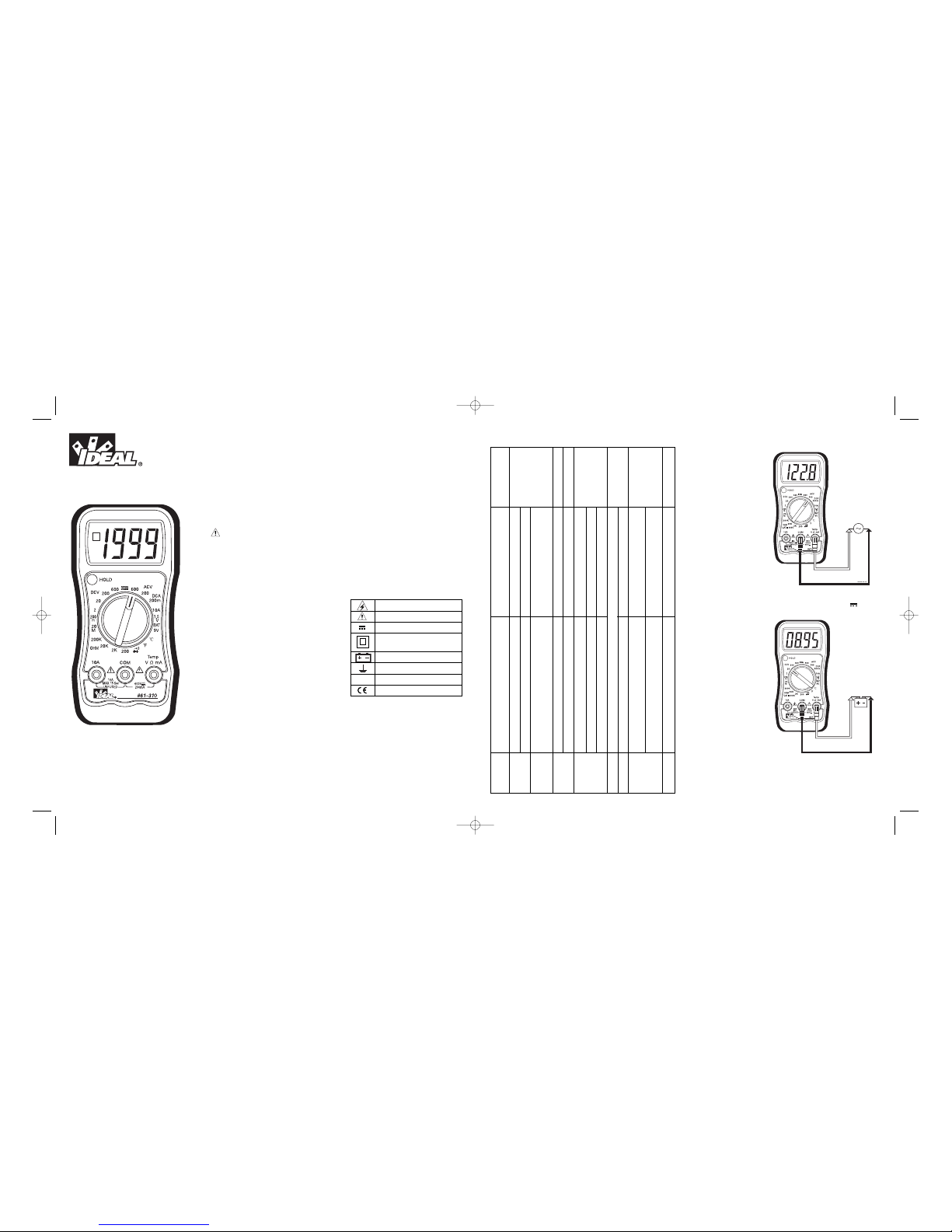

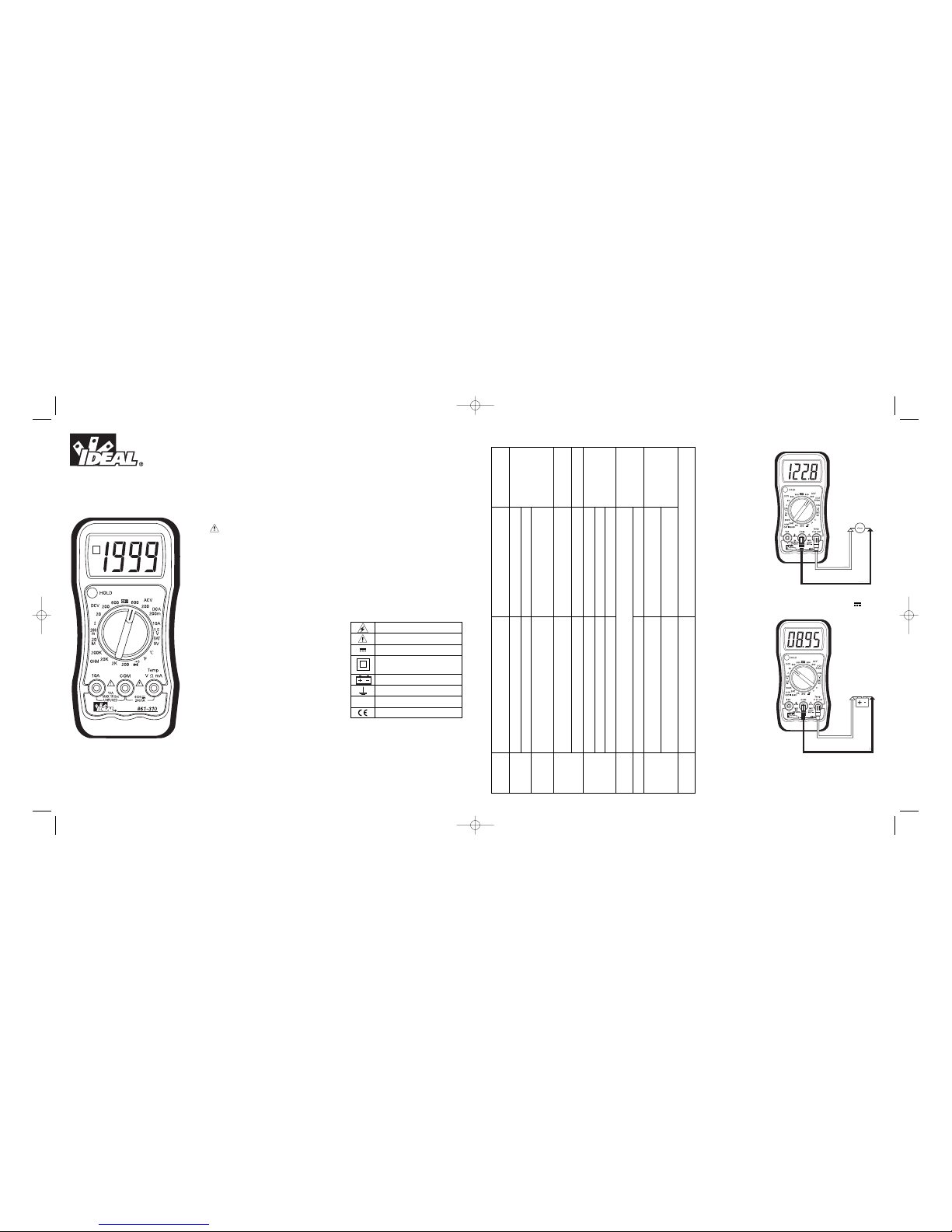

IDEAL 61-310 User manual

AC Voltage (V~)
#61-310
Digital Multimeter
Instruction Manual
H
MAX
CAT II
IMPORTANT SAFETY INFORMATION
Read and understand all of the instructions and
safety information in these operating instructions
before using this meter. Use the meter only as
specified in this manual; otherwise, the protection
provided by the meter may be impaired.
A WARNING statement identifies hazardous
conditions and actions that could cause bodily
harm or death.
WARNINGS
To avoid possible electric shock, personal injury or
death follow these guidelines:
• Do not use if meter appears damaged. Visually
inspect the meter to ensure case is not cracked
and back case is securely in place.
• Inspect and replace leads if insulation is dam-
aged, metal is exposed, or probes are cracked.
• Do not use meter if it operates abnormally as
protection maybe impaired.
• Do not use during electrical storms or in wet
weather.
• Do not use around explosive gas, dust, or vapor.
• Do not apply more than the rated voltage to the
meter.
• Do not use without the battery and the back case
properly installed.
• Remove the test leads from the meter before
removing battery cap.
• Do not attempt to repair this unit as it has no
user-serviceable parts.
• Disconnect power and discharge capacitors
before testing resistance, continuity, diodes,
capacitance or temperature.
• Replace battery if erratic operation occurs.
• Use the proper terminals, function and range for
your measurements.
To protect yourself, think "Safety First":
• Voltages exceeding 30VAC or 60VDC pose a
shock hazard so use caution.
• Use appropriate personal protective equipment
such as safety glasses, face shields, insulating
gloves, insulating boots, and/or insulating mats.
• Before each use:
- Perform a continuity test by touching the
test leads together to verify the functionality
of the battery and test leads.
- Use the 3 Point Safety Method. (1) Verify
meter operation by measuring a known
voltage. (2) Apply meter to circuit under
test. (3) Return to the known live voltage
again to ensure proper operation.
• Never ground yourself when taking electrical
measurements.
• Connect the black common lead to ground
before applying the red test lead to voltage.
Disconnect the red test lead from the voltage
first.
• Always work with a partner.
• When using the probes, keep fingers as far
behind the probe tips as possible.
Ranges & Accuracies:
AC Converter: This model is averaging
sensing, rms calibrated.
Accuracy: Accuracy is specified as +/-(a
percentage of the reading + a fixed amount) at
23°C±5°C (73.4°F ± 9°F), less than 75% relative
humidity.
Temperature Coefficient: 0.1 times the
applicable accuracy specification from 32°F to
64°F and 82°F to 122°F (0°C to 18°C ; 28°C to
50°C).
~
Symbols
Risk of electric shock
See instruction card
DC measurement
Equipment protected by double or
reinforced insulation
Battery
Earth
AC measurement
Conforms to EU directives
DC Voltage (V )
Ranges & Accuracies
Function Range & Resolution Accuracy Overload Protection DC Voltage 200.0m/2.000/20.00/200.0 V ±(0.5%+2)
600.0V ±(0.8%+2)
AC Voltage 200.0/600 V ±(1.2%+10)
600V DC/AC rms.
(40~400Hz)
DC Current 200.0mA ±(1.5%+2) 250mA/250V Fast Fuse
10.00A ±(3.0%+5) Unfused (15 sec. max.)
200.0 Ω±(0.8%+4)
Resistance 2.000/20.00/200.0 kΩ±(0.8%+2) 250V DC/AC rms.
20.00MΩ±(3.0%+3)
Diode Check Test current : 1mA and then open circuit voltage is 2.8VDC typical.
250V DC/AC rms.
Continuity The buzzer sounds with less than 30Ω. Temperature*
-4~1382°F ±(2.5%+19) @-4~59°F ; ±(1.0%+9) @60~750°F
±(2.5%+19) @ 751~1382°F —
-20~750°C ±(2.5%+10) @ -20~16°C ; ±(1.0%+5) @ 17~400°C
±(2.5%+10) @ 401~750°C
Battery Test Test current: 1.5V/120mA ; 9V/9mA approx. —
*Accuracy is stated for meter only. Thermocouple accuracy adds another ±2%to reading. Input Impedance : 4.5MΩfor ACV ; 10MΩfor DCV
ND 6295-1 61-310 Instructions 5/7/07 11:04 AM Page 1

2
600 600 200
200m
ACV
DCA
DCV
1.5
BAT
9
200
200K
20K 2K
20
M
200
m
2
20
200
OHM

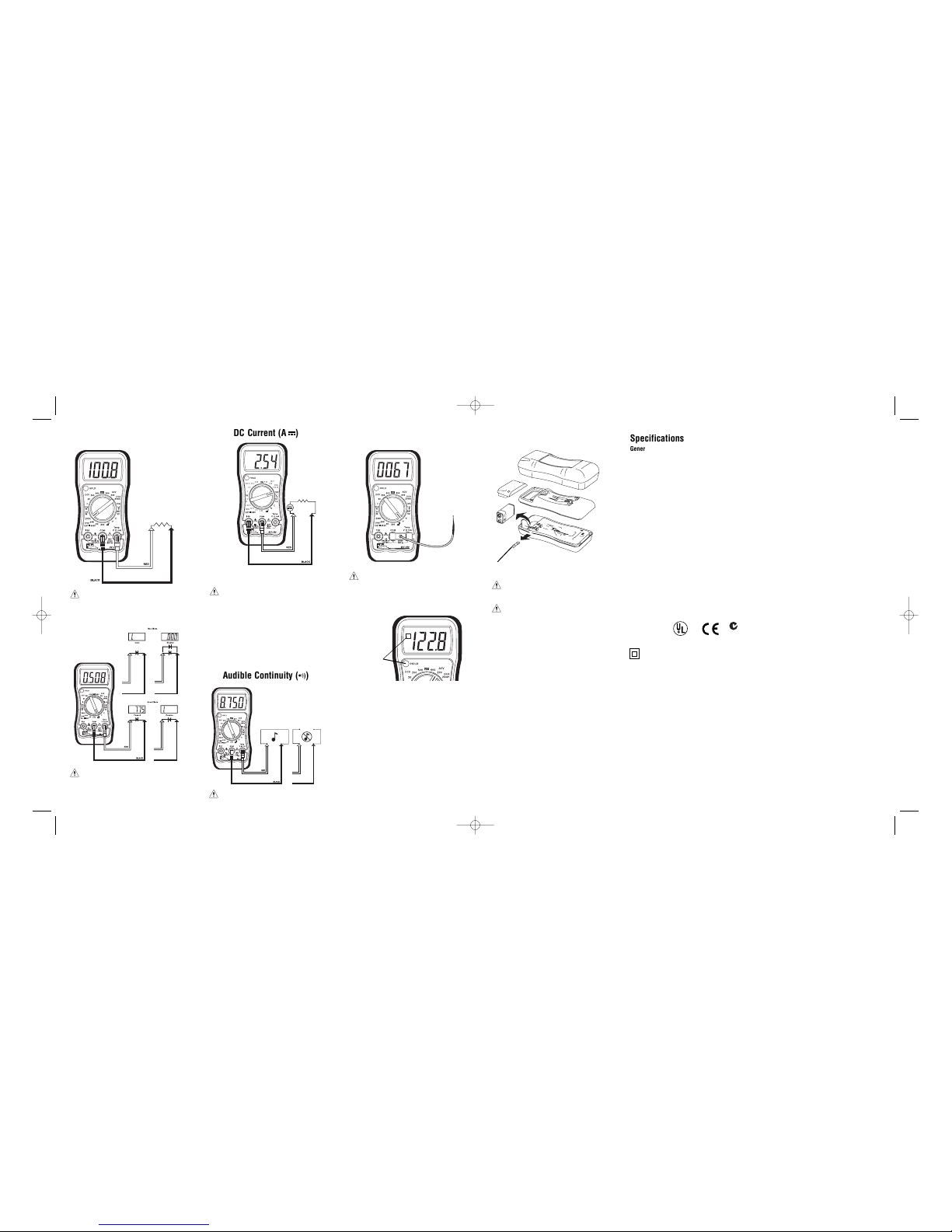

DC Current (A )
Audible Continuity (•))))
Specifications
General Features
Display: 1999 Count LCD
Over range: “1” or “-1” is displayed
Polarity: Automatic (no indication for
positive polarity); Minus(-)
sign for negative polarity
Altitude: 6561.7 ft. (2000m)
Accuracy: Stated accuracy at 73° ±41°F
(23° ±5°C), < 75% R.H.
Batteries: Requires 9VDC (NEDA 1604)
Fuse: 250mA/250V (#F-310)
Operating 32°F to 104° (0° to 40°C)
environment: at < 75% R.H.
Storage -4° to 140°F (-20° to 60°C)
environment: at < 80% R.H.
Weight: 7.1 oz (200g)
Size: 5.9"H x3.0"W x1.5"D
(150mmHx76mmWx38mmD)
Accessories Test Leads (TL-310), 9V Battery,
Included: Operating Instructions
Safety Complies with UL61010-1,
Certification: UL61010-031, IEC EN61010-1,
EN61010-031, Cat II-600V
Equipment protected by double
insulation.
Instrument complies with overvoltage category II.
Cat II equipment protected from transients in
outlets and long branch equipment. Pollution
degree 2 in accordance with IEC-664. Indoor use.
CUS N12966
Maintenance
Clean the case with a damp cloth and mild deter-
gent. Do not use abrasives or solvents.
Service and Replacement
Parts
No user-serviceable parts.
For replacement parts or to inquire about service
information contact IDEAL INDUSTRIES, INC. at
1-877-201-9005 or visit our website @
www.testersandmeters.com.
Warranty Statement
This meter is warranted to the original purchaser
against defects in material or workmanship for a
two-year period after purchase. During this warran-
ty period, IDEAL INDUSTRIES, INC. will, at its
option, replace or repair the defective unit, subject
to verification of the defect or malfunction.
This warranty does not apply to defects resulting
from abuse, neglect, accident, unauthorized repair,
alteration, or unreasonable use of the instrument.
Any implied warranties arising out of the sale of an
IDEAL product, including but not limited to implied
warranties of merchantability and fitness for a par-
ticular purpose, are limited to the above. The man-
ufacturer shall not be liable for loss of use of the
instrument or other incidental or consequential
damages, expenses, or economic loss, or for any
claim or claims for such damage, expenses, or
economic loss.
State laws vary, so the above limitations or exclu-
sions may not apply to you. This warranty gives
you specific legal rights, and you may also have
other rights which vary from state to state.
Warranty does not cover batteries.
Closed
Circuit
Open
Circuit
Battery & Fuse Replacement
WARNING: To avoid electric shock, dis-
connect test leads before removing battery cover.
WARNING: For continued protection
against fire, replace only with fuse of the specified
voltage, current and rupture speed ratings.
Turn power off, break circuit, insert meter in
series, then turn power back on.
WARNINGS:
• Check fuse before testing.
• Use the proper switch position and lead
inputs.
• Never attempt to measure current on
circuits or equipment with more than
250 volts potential.
• Limit high current measurements to
15 seconds maximum followed by a
15 minute cooldown period.
Diode Testing
Data Hold
+
–
H
Temperature
WARNING: De-energize circuit before
taking resistance measurement.
WARNING: De-energize circuit before
checking diode.
WARNING: De-energize circuit first.
WARNING: To avoid electric shock, do
not place test leads or thermocouple on a
voltage source.
Resistance (Ω)
Press to hold
present value in
display; depress
to release display.
F-310: 250mA/250V
5mm x 20mm
ND 6295-1 61-310 Instructions 5/7/07 11:04 AM Page 7

#61-310
Manual de
instrucciones del
multímetro digital
INFORMACIÓN IMPORTANTE RELACIONA-
DA CON LA SEGURIDAD
Lea y asegúrese de entender todas las
instrucciones e información de seguridad que con-
tiene este manual antes de usar este instrumento.
Utilice el medidor sólo según se especifica en
este manual; de lo contrario, la protección que él
proporciona podría deteriorarse.
Una indicación de ADVERTENCIA identifica
condiciones y acciones peligrosas que pueden
causar lesiones corporales o la muerte.
ADVERTENCIAS
Para evitar posibles riesgos de electrocución,
lesiones o la muerte, siga estas pautas:
• No use el instrumento si el mismo parece estar
dañado. Inspecciónelo visualmente para asegu-
rarse de que la cubierta no esté fisurada y que la
parte trasera de la misma esté firmemente colo-
cada en su sitio.
• Inspeccione y reemplace los cables si el ais-
lamiento está dañado, hay piezas metálicas
expuestas o las sondas están fisuradas.
• No use el instrumento si funciona en forma anor-
mal, porque puede verse reducida la protección.
• No use el instrumento durante tormentas eléctri-
cas o con tiempo húmedo.
• No use el instrumento cerca de gases explo-
sivos, polvo o vapor.
• No aplique al instrumentos voltajes superiores al
nominal.
• No use el instrumento sin las baterías ni si la
parte posterior de la cubierta no está instalada
correctamente.
• Retire los cables de prueba del circuito antes de
desmontar la tapa de las baterías.
• No intente reparar esta unidad puesto que no
tiene piezas reparables por el usuario.
• Desconecte la alimentación eléctrica y descargue
los capacitores antes de medir resistencia, con-
tinuidad, diodos, capacitancia o temperatura.
• Reemplace la batería tan pronto aparezca el indi-
cador de batería con poca carga.
• Use los terminales, la función y el alcance
apropiados para sus medidas.
Para protegerse, piense que “¡La seguridad
primero!”:
• Los voltajes superiores a 30 VCA o 60 VCC
representan un riesgo de electrocución, por lo
que debe trabajar con precaución.
• Use equipos de protección personal apropia-
dos, tales como gafas de seguridad, máscaras
faciales, guantes, calzado y/o alfombras ais-
lantes.
• Antes de cada uso.
- Realice una prueba de continuidad ponien-
do en contacto los cables de prueba para
verificar el funcionamiento de la batería y
los cables.
- Use el método de seguridad de 3 puntos.
(1) Verifique el funcionamiento del instru-
mento midiendo un voltaje conocido. (2)
Aplique el instrumento al circuito en prue-
ba. (3) Vuelva al voltaje conectado conocido
para asegurarse de que el funcionamiento
es correcto.
• No se conecte a tierra cuando tome medidas
eléctricas.
• Conecte el cable negro común a tierra o al
neutro antes de aplicar el cable rojo al voltaje.
Desconecte primero el cable rojo del voltaje.
• Trabaje siempre con un compañero.
• Cuando use las sondas, mantenga los dedos
tan lejos de las puntas de las mismas como
sea posible.
Alcances y exactitudes:
Conversor de CA: Este modelo es con sensado
de promedio y calibrado en valor eficaz.
Exactitud: La exactitud se especifica como +/-(un
porcentaje de la lectura + una cantidad fija) a
23°C±5°C (73.4°F ± 9°F), con menos del 75% de
humedad relativa.
Coeficiente de temperatura: 0.1 veces la
especificación de exactitud aplicable de 32°F a
64°F y 82°F a 122°F (0°C a 18°C ; 28°C a 50°C).
~
Símbolos
Riesgo de electrocución
Vea la tarjeta de instrucciones
Medida de CC
Equipo protegido por aislamiento
doble o reforzado
Batería
Tierra
Medida de CA
Cumple las directivas de la UE
Voltaje de CA (V~)
Voltaje de CC (V )
Especificaciones
Protección de
Función Alcance y resolución Exactitud sobrecarga
Voltaje de CC 200,0m/2,000/20,00/200,0 V ±(0,5%+2)
600,0V ±(0,8%+2)
Voltaje de CA 200,0/600 V ±(1,2%+10)
600 V CC/CC ef.
(40~400Hz)
Corriente de 200,0mA ±(1,5%+2) Fusible de corte rápido CC de 250 mA/250 V
10,00A ±(3,0%+5) Sin fusible (15 s máx.)
200,0 Ω±(0,8%+4)
Resistencia 2,000/20,00/200,0 kΩ±(0,8%+2) 250 V CC/CA ef.
20,00MΩ±(3,0%+3)
Comprobación de diodos Corriente de prueba: 1 mA y luego el voltaje a circuito abierto es típicamente 2.8 VCC. 250V DC/AC rms. Continuidad El zumbador suena con menos de 30Ω. Temperatura*
-4~1382°F ±(2.5%+19) @-4~59°F ; ±(1.0%+9) @60~750°F
±(2.5%+19) @ 751~1382°F
-20~750°C ±(2.5%+10) @ -20~16°C ; ±(1.0%+5) @ 17~400°C
±(2.5%+10) @ 401~750°C
Prueba de Corriente de prueba: 1.5 V/120 mA ; 9 V/9 mA aprox. baterías
*Se indica la exactitud del instrumento únicamente. Impedancia de entrada: 4.5 MΩpara VCA; 10 MΩpara VCC
Rojo
Negro
Rojo
Negro
H
MAX
CAT II
ND 6295-1 61-310 Instructions 5/7/07 11:04 AM Page 13

2
600 600 200
200m
ACV
DCA
DCV
1.5
BAT
9
200
200K
20K 2K
20
M
200
m
2
20
200
OHM
Corriente de CC (A ) Especificaciones
Características generales
Pantalla: Pantalla LCD hasta 1999.
Fuera de rango: Aparece “1”
Polaridad: Automática (sin indicación de
polaridad positiva); Signo menos
(-) para polaridad negativa
Altitud: 6561.7 pies. (2000 m)
Exactitud: Exactitud especificada a
73°F ±41°F (23°C ±5°C),
H.R. < 75%
Batería: Requiere 9 VCC, (NEDA 1604)
Fusible: 250 mA/250 V (#F-310)
Ambiente 32 a 104°F (0 a 40°C)
operacional: a H.R. < 75%
Ambiente de -4 a 140°F (-20 a 60°C)
almacenamiento:a H.R. < 80%
Peso: 7.1 onzas (200 g)
Tamaño: 5.9" (alt.) x 3.0" (ancho) x 1.5"
(prof.)
[150 (alt.) x 76 (ancho) x 38 mm
(prof)]
Accesorios Cables de prueba, (1) batería de
incluido: 9 V, instrucciones de operación.
Seguridad Cumple norma UL61010-1,
Certificación: UL61010-031, IEC EN61010-1,
EN61010-031, Cat II-600V
Equipo protegido con aislamiento
doble.
El instrumento cumple la categoría de sobrevoltaje
II. Equipo categoría II protegido contra transitorios
en tomacorrientes y equipo de ramificación. Grado 2
de contaminación, de acuerdo a IEC-664. Uso en
interiores.
CUS N12966
Mantenimiento
Limpie la cubierta con un paño húmedo y un
detergente suave. No use abrasivos ni solventes.
Servicio y piezas de
repuesto
No hay piezas reparables por el usuario.
Para obtener información sobre piezas de
repuesto o para averiguar acerca del servicio,
comuníquese con IDEAL INDUSTRIES, INC. al 1-
201-9005 o visite nuestro sitio web, www.tester-
sandmeters.com.
Garantía
Se garantiza este instrumento al comprador original
contra defectos de material o mano de obra por un
período de 2 años contados a partir de la fecha de
compra. Durante este período de garantía, IDEAL
INDUSTRIES, INC. podrá, a la sola opción de
IDEAL, reemplazar o reparar la unidad defectuosa,
sujeto a verificación del defecto o falla.
Esta garantía no se aplica a defectos resultantes del
mal uso, negligencia, accidente, reparación no
autorizada, alteración o uso irracional de este
instrumento.
Cualquier garantía implícita originada en la venta
de un producto IDEAL, incluidas -pero sin limitarse
a ellas- las garantías implícitas de comerciabilidad
y adecuación para un propósito particular, se limi-
tan a lo indicado anteriormente. El fabricante no
será responsable por pérdidas de uso del instru-
mento u otros daños accidentales o consecuentes,
gastos o pérdida económica o de cualquier
reclamo o reclamos por dichos daños, gastos o
pérdida económica.
Las leyes estatales varían, por lo que las limita-
ciones o exclusiones anteriores pueden no apli-
carse en su caso. Esta garantía le da derechos
legales específicos y puede tener otros derechos
que varían de estado a estado.
La garantía no se aplica a las baterías.
Reemplazo de baterías y
fusible
ADVERTENCIA: Para evitar riesgos de
electrocución, desconecte los cables de las puntas
de prueba antes de abrir la tapa del compartimien-
to de baterías.
ADVERTENCIA: Para lograr una protec-
ción continua contra incendios, reemplace el
fusible sólo por uno del voltaje, corriente y veloci-
dad de ruptura especificados.
Desconecte la alimentación, inserte el instrumento
en serie y vuelva a conectar.
ADVERTENCIAS:
• Revise el fusible antes de realizar la
prueba.
• Use la posición del interruptor y las
entradas de cables de prueba adecuadas.
• Nunca intente medir corriente en cir
cuitos o equipos con un potencial de
más de 250 V.
• Limite las mediciones de alta corriente
a un máximo de 15 segundos seguidos
por un período de enfriamiento de
15 minutos.
Prueba de diodos
Retención de datos
+
–
H
Temperatura
ADVERTENCIA: Corte la corriente en
los circuitos antes de tomar medidas de
resistencia.
ADVERTENCIA: Corte la corriente en
los circuitos antes de comprobar el diodo.
ADVERTENCIA: Para evitar riesgos de
electrocución, no coloque los cables de
prueba o la termocupla en una fuente de
voltaje.
Resistencia (Ω)
Pulse el botón para
retener el valor
actual de la
pantalla, presiónelo
para liberar la
pantalla.
F-310: 250mA/250V
5mm x 20mm
Continuidad audible
Closed
Circuit
Open
Circuit
Rojo
Negro
Rojo
Diodo defectuoso
Abierto
Diodo en buen estado
En corto
Polar. inversaPolar. directa
Negro
Rojo
Circuito cerrado
Circuito
abierto
Negro
ND 6295-1 61-310 Instructions 5/7/07 11:04 AM Page 19

Tension c.a. (V~)
#61-310
H
MAX
CAT II
INFORMATIONS DE SECURITÉ IMPOR-
TANTES
Lire et s'assurer d'avoir compris toutes les
instructions et toutes les informations concernant la
sécurité de ce mode d'emploi avant d'utiliser ce
multimètre. N’utiliser le multimètre que de la façon
spécifiée dans le présent manuel ; à défaut, la pro-
tection offerte par le multimètre pourra être com-
promise.
AVERTISSEMENT identifie des états ou actions
dangereux susceptibles d'entraîner des lésions cor-
porelles ou la mort.
AVERTISSEMENTS
Se conformer aux directives suivantes pour éviter
tout risque d'électrocution, de lésions personnelles
ou de mort :
• Ne pas utiliser le multimètre s'il paraît endom-
magé. Examiner le multimètre pour s'assurer
que son boîtier n'est pas fissuré et que sa partie
arrière est bien assujettie.
• Inspectez et remplacez les cordons si leur isola-
tion est endommagée, le métal exposé ou les
sondes craquelées.
• Ne pas utiliser le multimètre s'il fonctionne de
manière anormale, la protection qu'il offre pou-
vant être compromise.
• N'utilisez pas le dépisteur pendant des orages
ou par temps très humide.
• N'utilisez pas le dépisteur auprès de gaz, pous-
sière ou vapeur explosifs.
• Ne pas soumettre le multimètre à une tension
supérieure à la tension nominale.
• Ne pas utiliser sans la pile ou si l'arrière du
boîtier n'est pas bien monté.
• Retirer les fils d'essai du multimètre avant de
retirer le capuchon de pile.
• Ne pas tenter de réparer cet appareil. Il ne com-
porte aucune pièce réparable par l'utilisateur.
• Déconnecter l'alimentation et décharger les con-
densateurs avant de tester la résistance, la conti-
nuité, les diodes, la capacité ou la température.
• Remplacer la pile dès que le témoin de pile
déchargée apparaît.
• Utiliser les bonnes bornes, fonction et plage
pour vos mesures.
Pour vous protéger, ayez le réflexe « la sécurité
d'abord ».
• o Les tensions dépassant 30 V CA ou 60 V CC
peuvent provoquer une commotion électrique,
faites-y attention.
• Utilisez un équipement de protection individu-
elle approprié, comme lunettes de sécurité,
masque facial, gants isolants, chaussures
isolées, et/ou tapis isolants.
• Avant chaque utilisation :
- Procéder à un essai de continuité et mettant
les fils d'essai en contact l'un avec l'autre
afin de contrôler le fonctionnement de la
pile et des fils d'essai.
- Utiliser la méthode de sécurité en 3 points.
(1) Vérifier le fonctionnement du multimètre
en mesurant une tension connue. (2)
Appliquer le multimètre au circuit en cours
de contrôle. (3) Retourner à la tension
active connue pour vérifier le bon fonction-
nement.
• Ne jamais se mettre à la terre quand on
procède à des mesures électriques.
• Connecter le fil commun noir à la terre avant
d'appliquer le fil d'essai rouge sur la tension.
Commencer par déconnecter le fil d'essai
rouge de la tension.
• Travailler toujours avec un équipier.
• Quand on se sert les sondes, tenir les doigts
aussi loin que possible des pointes de sonde.
Plages et précisions :
Convertisseur c.a. : Ce modèle assure une
détection par calcul de moyenne ; il est étalonné
avec des valeurs efficaces réelles.
Précision : La précision est spécifée sous la
forme d'un +/- (pourcentage de la lecture + une
quantité fixe) à 23°C±5°C (73.4°F ± 9°F), moins
de 75 % d'humidité relative.
Coefficient de température : 0,1 fois la
spécification de précision applicable de 0°C à
18°C ; 28°C à 50°C (32°F à 64°F et 82°F à
122°F).
~
Symbôles
Risque d'électrocution
Voir la carte d'instructions
Mesure de c.c.
Matériel protégé par une isolation
double ou renforcée
Pile
Terre
Mesure de c.a.
Conforme aux directives de l'UE
Tension c.c. (V )
Multimètre numérique
Manuel d'instructions
Spécifications
Protection contre
Fonction Plage et résolution Précision la surcharge Tension c. c. 200,0m/2,000/20,00/200,0 V ±(0,5%+2)
600,0V ±(0,8%+2) 600 V cc/ca valeurs
Tension c. a. 200,0/600 V ±(1,2%+10)
efficaces réelles
(40~400H)
Courant c.c. 200,0mA ±(1,5%+2) 250mA/250V Fusible rapide
10,00A ±(3,0%+5) Sans fusible (15 s maxi)
200,0 Ω±(0,8%+4)
Résistance 2,000/20,00/200,0 kΩ±(0,8%+2) 250 V c.c./c.a. valeurs
20,00MΩ±(3,0%+3)
effices vraires
Contrôle de diode Courant de test : 1 mA et puis la tension de circuit ouvert est de 2,8 V c.c caractéristiquement. 250 V c.c./c.a. valeurs Continuité L'avertisseur sonore retentit avec moins de 30Ω.effices vraires Température*
-4~1382°F ±(2.5%+19) @-4~59°F ; ±(1.0%+9) @60~750°F
±(2.5%+19) @ 751~1382°F
-20~750°C ±(2.5%+10) @ -20~16°C ; ±(1.0%+5) @ 17~400°C
±(2.5%+10) @ 401~750°C
Essai de pile Courant de test : 1,5 V/120 mA ; 9 V/9 mA approx..
*La précision est énoncée pour le multimètre uniquement. Impédance d'entrée ; 4,5 MΩ pour V c.a. ; 10 MΩpour V c.c.
Rouge
Noir
Rouge
Noir
ND 6295-1 61-310 Instructions 5/7/07 11:04 AM Page 25

2
600 600 200
200m
ACV
DCA
DCV
1.5
BAT
9
200
200K
20K 2K
20
M
200
m
2
20
200
OHM
Courant c.c. (A )
Continuité audible
Spécifications
Caractéristiques générales
Affichage : Affichage à cristaux
liquides jusqu'à 1999
Dépassement : « 1 » est affiché
Polarité : Automatique (pas
d'indication de polarité
positive) ; Signe moins
(-) pour la polarité négative
Altitude : 6561,7 pi (2000 m)
Précision : Précision nominale à
23°C ± 5°C (73°F ±41°F),
< 75 % H.R.
Piles : Exige 9 V c.c. (NEDA 1604)
Fusible : 250 mA/250 V (#F-310)
Environnement de 32°F à 40,00°C
fonctionnement : (0° C à 40°C) à < 75% d'H.R.
Environnement -4°F à 140°F (-20° C à 60°C)
de stockage : à < 80 % d'H.R.
Poids : 201,28 g (200g)
Taille : 150mm L x 76mm l x 38mm H
(5,9 po L x 3 po l x 1,5 po H)
Accesorios Cables de prueba, (1) batería de
incluidos: 9 V, instrucciones de operación.
Sécurité Conforme à la norme
Certification : UL61010-1, UL61010-031,
IEC EN61010-1,
EN61010-031, Cat II-600V
Matériel protégé par une double
isolation.
L'instrument est conforme avec la catégorie II de
surtension. Le matériel de catégorie II est protégé
contre les transitoires des prises et les longues déri
vations de matériel. Degré 2 de pollution en confor-
mité avec IEC-664. Utilisation à l'intérieur.
CUS N12966
Entretien
Nettoyez le boîtier avec un chiffon humidifié avec du
détergent doux. N'utilisez pas de produits abrasifs ni
de solvants.
Service et pièces de rechange
Aucune pièce par l'utilisateur.
En se ce qui concerne les pièces de rechange ou les
renseignements concernant l'entretien-dépannage, se
mettre en rapport avec IDEAL INDUSTRIES, INC. Au
1-1877-201-9005 ou visitez notre site web
www.testersandmeters.com
Déclaration de garantie
Ce testeur est garanti à l'acheteur primitif contre tout
vice de matière ou de façon pendant 2 ans à compter
de la date d'achat. Durant cette période de garantie
IDEAL INDUSTRIES, INC., à son choix, remplacera ou
réparera l'unité défectueuse, suite à la vérification du
défaut ou du dysfonctionnement.
Cette garantie ne s'applique pas au défauts résultant
d'abus, négligence, accident, réparation non autorisée,
altération ou utilisation non raisonnable de l'instru-
ment.
Toutes les garanties implicites résultant de la vente
d'un produit IDEAL, incluant sans y être limitées les
garanties implicites de valeur marchande et d'adéqua-
tion pour une finalité particulière, sont limitées aux
conditions ci-dessus. Le fabricant ne sera pas tenu
responsable de la perte d'utilisation de l'instrument ou
tout autre dommage indirect ou consécutif, débours ou
préjudice financier, ou de toute réclamation ou récla-
mations pour tout dommage, débours ou préjudice fin-
ancier.
Les lois des Etats varient, donc les limitations et exclu-
sion précédentes peuvent ne pas s'appliquer dans
votre cas. Cette garantie vous donne des droits légaux
spécifiques, et vous pouvez aussi avoir d'autres droits
qui varient d'un Etat à l'autre.
La garantie ne concerne pas les piles.
Closed
Circuit
Open
Circuit
Remplacement de la pile et
du fusible
AVERTISSEMENT : Pour éviter l'électro-
cution, déconnecter les conducteurs de test avant
de retirer le couvercle de pile.
AVERTISSEMENT : Pour une protection
continue contre l'incendie, ne remplacer que par
un fusible présentant les caractéristiques de ten-
sion, d'intensité et de rapidité d'action spécifiées.
Couper l'alimentation, disjoncter le circuit, con-
necter le multimètre en série, puis rétablir l'ali-
mentation.
AVERTISSEMENTS :
• Vérifier le fusible avant l'essai.
• Utiliser les bonnes position de commu
tateur et entrées de conducteurs.
• Ne jamais tenter de mesurer le courant
de circuits ou de matériel dont le
potentiel est supérieur à 250 volts.
• Limiter les mesures de courant élevé à
15 secondes maximum suivies d'une
période de refroidissement de 15
minutes.
Essai de diode Rétention de données
+
–
H
Température
AVERTISSEMENT : Couper l'alimenta-
tion du circuit avant de mesurer la résis-
tance.
AVERTISSEMENT : Couper l'alimenta-
tion du circuit avant de vérifier la diode.
AVERTISSEMENT : Pour éviter l'élec-
trocution, ne pas placer les conducteurs
d'essai ou le thermocouple sur une source
de tension.
Résistance (Ω)
Appuyer pour
retenir la valeur
actuelle sur
l'affichage ;
appuyer pour
libérer l'affichage.
F-310: 250mA/250V
5mm x 20mm
IDEAL INDUSTRIES, INC.
Sycamore, IL 60178, U.S.A.
877-201-9005 Technical Hotline / Línea directa de Soporte
Técnico / Ligne d'assistance technique
www.idealindustries.com www.testersandmeters.com
ND 6295-1
Made in China / Fabricado en China / Fabriqué en Chine
Rouge
Noir
Rouge
Noir
Rouge
Noir
Mauvaise Diode
Ouvert Court-circuité
Bonne diode
Direct Inverse
Rouge
Noir
Circuit fermé Circuit ouvert
ND 6295-1 61-310 Instructions 5/7/07 11:04 AM Page 31
