IFO Sign User manual

95281
www.ifosanitar.com
Montering, Drifts og vedligeholdelsesanvisning .................... 3-5
Monterings-og vedlikeholdsanvisning .................................... 6-8
Operating and maintenance instruction ................................ 9-11
Herjdjlcndj gj j,cke;bdfyb/ ..................................... 12-14
Paigaldus- ja hooldusjuhend ................................................ 15-17
Naudojimo ir priežiros instrukcija ....................................... 18-20
MontÇžas un apkopes instrukcija ......................................... 21-23
RU
EE
LT
LV
DK
NO
GB

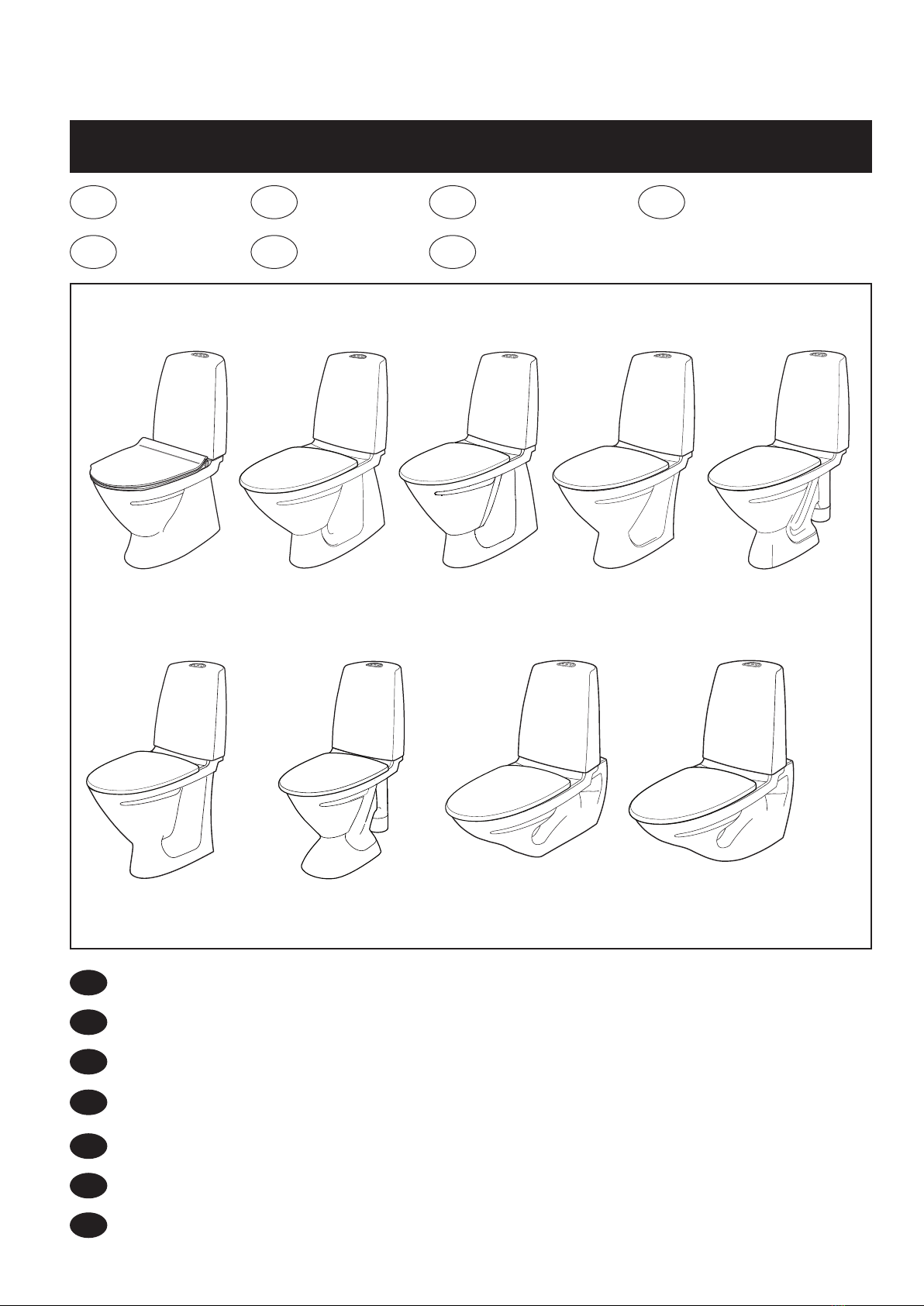

IföSign/SignFix/SignArt 74-11
6840, 6860, 6861, 6862, 6870, 6872, 6873, 6893, 6894
DK Toilet NO Klosett GB WC-Unit RU Унитаз
EE WC-pott LT Klozetas LV Tualetes pods
6860 6862 6870
6893
6840 6861
6872 6873 6894

2

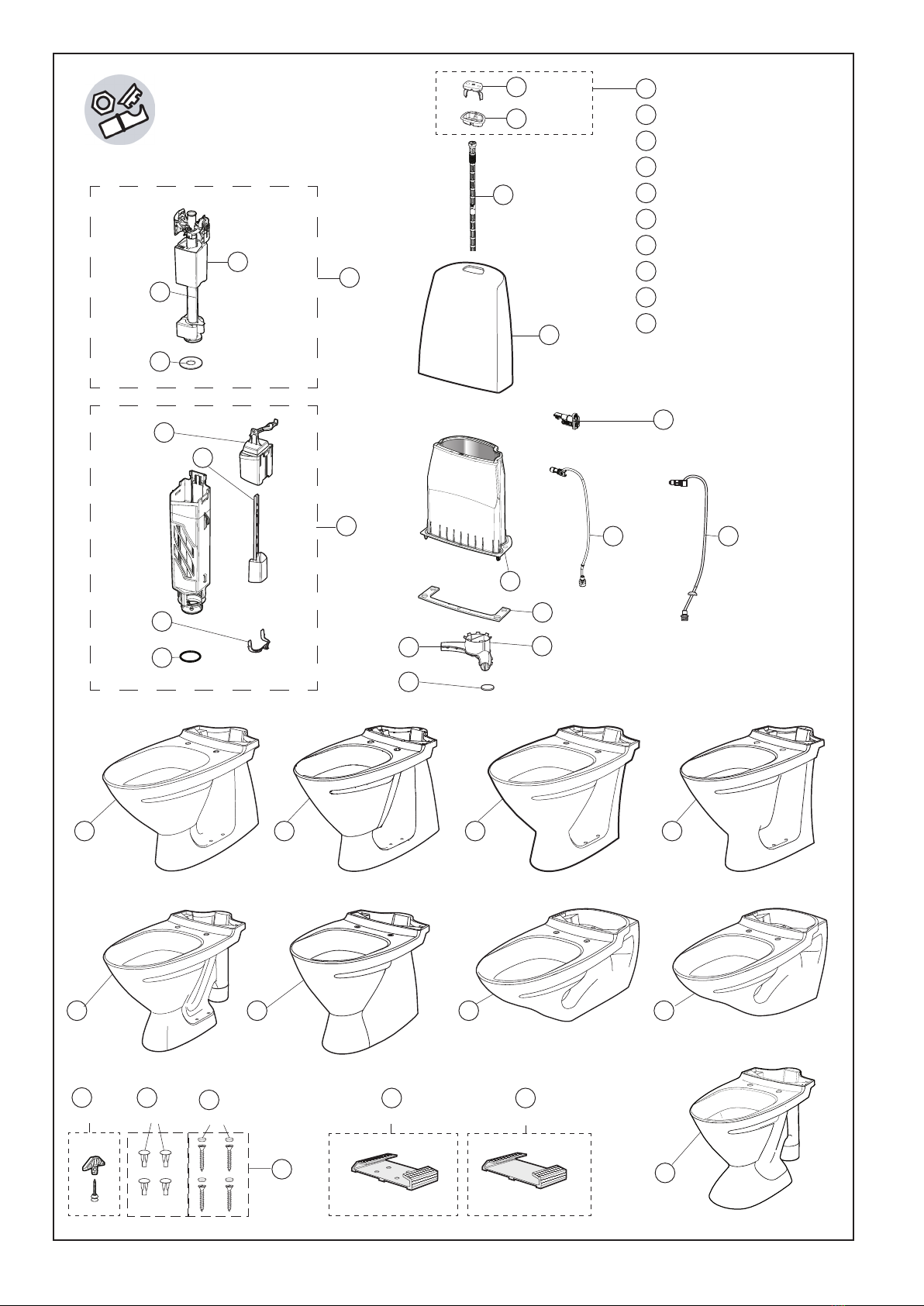

Reservedele • Reservedeler •
Spare parts • Запасные части •
Varuosad • Atsarginės dalys •
Rezerves da∫as
14 96767
1596768
19
96765
22
96770
2196771
2391930
2496764
25 96772
96766
18
90610
17
98951
26
96760
27
91370 28
96773 29
196763
96769
16
98304
6
98305
7
98302
4
96660
2
91782
398303
5
98300
8
98307
9
98308
10
98309
11
98310
12
96761
20 96759 20
98312
13
90531
34
90533
32
90439
35
90437
36
30
90532
31
90536
33
90441
37
90442
91965 för 6893/6894
44
98949
38
98356
39
94750
43
94752
45
98030
42
98015
41
90535
46

Tak fordi du valgte Ifö Sign.
Du har valgt et miljøvenligt, rengøringsvenligt og elegant toilet. For at garantere korrekt og sikker
installation af produktet opfordrer vi dig til at følge monteringsvejledningen.
Ifö påtager sig ikke ansvaret for skader, der er opstået som følge af fejlagtige udført installation.
DK
perfekt renskylning af hele skålen med garanteret skyl-
leeffekt.
Fresh WC markedsføres af virksomheden Sara Lee.
For mere information: saralee-int.info
a/s blumøller, 5500 Middelfart.
Tlf: 66 11 29 99, hverdage 9-11
Ifö Sign 6860, 6861
Ifö Sign toilet nr. 6860 er det optimale standard toilet
med indbygget rengøringsvenlig S-lås. Det kan normalt
installeres lige så hurtigt og nemt de samme steder som
toiletter med åbne S-låse.
Maksimumsmål ved montering på ældre støbejernsaøb
se billede .
Hvis støbejerns aøbsstudsen er for stor – skæres
( billede ) og monter med wc. tilslutning Ifö nr. 96525,
se billede .
Bemærk at dækpladen skal monteres på toilettet før
monteringen. Se billede .
3
4
2
6
Ifö Sign toilet nr. 6862 er beregnet til montering med
horisontal aøbstilslutning. - P –lås
Aøbsbøjninger ndes som tilvalg. Se billede .
5
Ifö Sign 6862
Ifö Sign 6870, 6872, 6873
Ifö Sign toilet nr. 6870, 6872, 6873 er det perfekte toilet
til renovering. Toilettet har åben S-lås og en stor fod så
det er muligt at skjule gamle skruehuller.
Sign toilet 6870 monteres ofte hvor Sign model 6860
ikke kan anvendes p.g.a. for store aøbsstudse som
ikke kan tilskæres, eller hvor der er store hulekiler på
væggen.
Vandtilslutningen til toilettets indløbslange er eksibel i
højden og delvis også til siderne, hvilket giver en nem
montering til de este eksisterende vandinstallationer, se
billede .
Tilslutningsmål og øvrige mål på wc. stolene fremgår af
målskitserne på side .
Som standard medfølger en lige wc. tilslutning, Ifö nr.
96525. Montering se billede .
Som tilvalg:
Excentrisk wc. tilslutning, 13 mm. eksibilitet. Ifö nr.
99636. Montering se billede .
1
29
2
2
Vandsikker gulvfæste
Som ekstra tilbehør ndes et vandsikker gulvfæste
Ifö nr. 98015. Montering se billede .
Vandsikker gulvfæste til limning Ifö nr. 98030. Montering
se billede .
7
8
Som ekstra tilbehør
Dækliste i hvid silikonegummi Ifö nr. 98021
Montering se billede - .
10
9
Dækliste
Dette WC er forberedt til at kunne bruge funktionen
Fresh WC med hygiejnisk dosering af en tablet ved
hjælp af skylleknappen.
Tabletten anbringes i skyllearmaturet ved at åbne skyl-
leknappen og sætte tabletten ned i den blå lågskrue som
vist på billede - .
Afhængigt af tablettens indhold kan den afgive en frisk
duft, rengørende effekt i hele skålen samt farve.
I modsætning til traditionelle duft- og rengøringsblokke,
der hænger på kanten af skålen, giver denne løsning en
16 17
Dosering
Som ekstra tilbehør til Sign wc. stol 6862 kan vælges:
Hvide aøbsstudse Ifö nr. 96501 eller Ifö nr. 56507.
Se billede .
5
Aøbstilslutning
Limning/ silikonering
Du har mulighed for at fastmonteres Deres Ifö Sign wc.
stol til gulvet ved limning / silikonering. Se billede - .
Fastsætning til gulvet skal ske i overensstemmelse med
gulvfabrikanten. Rengør først gulvet så det er fedtfrit og
tørt. Til limning af wc. stolen anbefales Secolastic MS
55, eller tilsvarende silikonefugemasse Anvend ikke wc.
stolen før silikonen er tør.
Vedlagte dækhætter Ifö nr. 91895 (hvid) Alt. Ifö nr. 91915
(sand)anvendes i wc. stolens skruehuller.
Limning af toiletter hvor der er monteret armstøtter kan
ikke anbefales.
11 15
WC- tilslutningen
3
Ifö Sign 6893, 6894
Denne WC-stol til vægmontering giver dig mere gulv-
plads. Den letter rengøringen af badeværelset. Monte-
ringssæt medfølger.
Hvis der er behov for vægforstærkning, fås Ifö WC-kstur
som tilvalg. Ifö-nr. 98810
Ifö Sign 6840
Du har valgt den optimale WC-stol med indbygget S-
lås. Den kan normalt monteres lige så enkelt, hurtigt
og på de samme steder som WC-stole med traditionel,
åben S-lås. De maksimale mål ved montering på gamle
støbejernsstudser fremgår af billede .
Hvis støbejernsstudsen er for stor, skal den skæres
af (billede ). Udfør herefter monteringen med WC-
tilslutning, Ifö-nr 96525. Se billede .
Husk, at topdækslet skal sættes på før montering. Se
billede .
3
4
2
6

4
Genmonteringen sker i omvendt rækkefølge. Skruerne til cis-
ternefæstet skal spændes krydsvis med max 2,5 Nm moment,
som vist på billede . Lågskruen skal spændes med max 1,0
Nm moment som vist på billede .
35
37
Genmontering
Hvis vandet løber konstant i wc. skålen – kontroller først at
udløbsventilens ventilring ikke er skadet. Hvis dette er tilfældet
monter ny ventilring Ifö nr.96765.
Se billede - .
Kontroller derefter at indløbsventilen lukker korrekt. Hvis ikke
monteres ny indløbsventil Ifö nr. 96766.
Se billede - .
Hævearmen på indløbsventilen, er normalt monteret på den
lave yderindstilling for tidsmæssigt at give den optimale
vandpåfyldning af cisternen. Denne indstilling klarer maksimalt
et 10 bars vandtryk. Ved problemer med højere vandtryk yttes
hævearmen til øverste indstilling. Se billede .
25
23
26 28
29
Servicering af armaturet
Deres Ifö wc. stol er fra fabrikken indstillet til 4 og 2 liters
dobbeltskyl. Stort set alle danske aøbssystemer opfylder
kravene til 4/2 liter skyl inden for normerne i DS 432, eller den
europæiske fælles norm EN 12056-2. Men skulle De være
bekendt med, at netop Deres aøbssystem afviger i forhold
til ovenstående, vil vi råde Dem til, at forhøje skyllemængden
efter behov.
Har der tidligere været forstoppelse i Deres aøbssystem, kan
det skyldes en defekt, eller dårligt fungerende kloakledning,
man bør da ændre skyllet til 6/3 liter eller højre skyllemængde.
Ifö’s toiletter kan nemt indstilles fra 2 – op til 8 liter.
Er aøbssystemet af ældre dato ( ældre end 1970) og udført af
lerrør uden indvendig glasering eller betonrør. Forhøj da skyl-
lemængden.
! OBS. Den reducerede skyllemængde 2,0 liter må ikke anven-
des generelt, da dette kan medføre tilstopning i aøbssystmet.
Skyllemængden 2 liter bør kun anvendes til udskylning af urin.
Skyllevolumen
Justering af skyllemængden
Juster skyllemængden ved at skyde yderen opad for at få
mindre skyllemængde og nedad for at få større skyllemængde.
Indstillingerne for skyllemængden er angivet på yderstangen.
Justerbar mellem 3 – 8 liter.
Ønskes samme skyllemængde på begge skyl, skal spærreha-
gen på hævearmen klippes væk som vist på billede .
Som tilbehør til dette enkelt skyl, ndes et vippeknapsæt med
symboler som angiver samme skyllemængde på begge sider
af skylleknappen.
Ifö nr. 98310 VVS nr. 609446.580
Fortryder man at have ændret til samme store skyllemængde
på begge skyl, kan stor og lille skyllemængde genetableres
igen ved at vende broen, så den bagerste spærrehage monte-
res fremad.
23 24
30
31
33
Skylleknapper
Ifö Sign toiletterne bliver som standard leveret med
blankforkromet skylleknap.
Som tilvalg ndes blandt andet:
Forhøjet vippeknapsæt i blankforkromet, beregnet for
bevægelseshæmmede.
Ifö nr. 98308 VVS nr. 609446.689
Vippeknapsæt med ens symboler. anvendes ved samme
skyllemængde på begge skyl.
Ifö nr. 98310 VVS nr. 609446.580
Afmontering af skylleknap og
cisternekappe
Afmonter skylleknappen, cisternekransen, og cisterne kappen
som anvist på billede , - .
16 18 22
Vedligeholdelsesvejledning
Luk først for vandtilførelsen til toilettet. For at kunne jus-
terer skyllemængden for det lille skyl, afmonteres broen
som vist på billede - . Juster skyllemængden ved at
skyde yderen opad for at få mindre skyllemængde eller
nedad for at få større skyllemængde. Se billede .
Hver streg er 1. liter, justerbar mellem 2 – 5 liter.
For at kunne justerer skyllemængden for det store skyl,
afmonteres hele stativet ved at vride dette en kvart om-
gang og derefter løfte det lige op som vist på billede .
Rengøring af den indvendige del af toiletkummen.
Deres nye Ifö Sign toilet er forsynet med Ifö’s speciale patente-
rede rengøringsvenlige glasur, Ifö Clean.
Ifö Clean glasuren består af 2 lag glasur. En standard og en
speciel glasur. Specielglasuren er ekstrem tynd og nkornet,
hvorved de små mikroskopiske ujævnheder som ndes på
normal porcelæn er fjernet. Den dobbelte glasur giver en
ekstrem hård og jævn overade hvor snavs og kalk har svært
ved at sætte sig fast. Ifö Clean glasuren brændes i ca. 12 timer
ved 1200 – 1400 graders varme. Hermed opnås en meget hård
og holdbar porcelænsoverade, som tåler de este former for
rengøringsmidler uden at glasuren bliver forringet med tiden.
At Ifö Sign toiletterne har Ifö Clean glasur, gør toilettet meget
rengøringsvenligt, men ikke vedligeholdelsesfri. For at holde
toiletskålen fri for kalk og snavs og bevare den rene og blanke
glasur, er det nødvendigt at rengøre toiletkummen ofte. Ifö
anbefaler mindst 1. gang ugentlig.
Anvend et toiletrensemiddel med syre, f. eks eddike eller ci-
tronsyre. Den type rengøringsmidler har en pH værdi fra 2 - 3.
Selve rengøringen udføres ved at påføre rengøringsmidlet på
glasuren. Lad rengøringsmidlet virke et par minutter, hvorefter
porcelænet renses med en stiv børste eller svamp. Er der
opstået kraftige kalkbelægninger og misfarvninger, kan det
være nødvendigt at lade rengøringsmidlet virke i længere tid af
gangen, eller gentage behandlingen ere gange.
! Undgå at anvende følgende rengøringsmidler:
Skurecreme, skurepulver
Aøbsrens
Aggressive rengøringsmidler, lud og blegemidler
Stålrensemidler og ståluld.
Mekanisk rengøring (skarpe genstande, f.eks. spartel
Rengøring af toiletsæde og skylleknap
Komponenter i plast og metal tåler ikke de stærke syrehol-
dige rengøringsmidler som skal anvendes ved renholdelse af
porcelæn.
Til rengøring af toiletsædet og skylleknappen anvendes et mildt
neutralt rengøringsmiddel, f.eks. opvaskemiddel – pH værdi

5
Reservedele
1. Lågskrue 96763 609446.651
2. Vippeknap, blankforkromet 96660 609446.641
3. Lågfæste, blankforkromet 91782 609446.609
4. Vippeknapsæt blankforkromet, vandalsikker 98302 609446.671
5. Vippeknapsæt, blankforkromet, med doseringssymbol 98303 609446.681
6. Vippeknapsæt matforkromet, vandalsikker 98304 609446.611
7. Vippeknapsæt, matforkromet, med doseringssymbol 98305 609446.691
8. Vippeknapsæt hvid, vandalsikker 98300 609446.670
9. Vippeknapsæt hvid, med doseringssymbol 98307 609446.680
10. Vippeknapsæt forhøjet, forkromet 98308 609446.689
11. Vippeknap enkeltskyl hvid, vandalsikker 98309 609446.560
12. Vippeknap enkeltskyl, hvid 98310 609446.580
13. Vippeknap enkeltskyl, blankforkromet 98312 609446.581
14. Bro komplet 96767 609446.656
15. Overløbsrør komplet 96768 609446.800
16. Udløbsventil komplet 96769 609446.500
17. Cisternekappe hvid 90610 609446.300
18. Indløbsventil komplet 96766 609446.700
19. Ventilring udløbsventil 96765 609446.526
20. Indløbsrør komplet 96761 609446.750
Indløbsrør komplet, Sign 6893 96579 609446.751
21. Flyderpakke 96771 609446.710
22. Flyderstang stort skyl 96770 609446.711
23. Spærrehage 91930 609446.712
24. O-ring stativ 96764 609446.725
25. Komplet stativ 96772 609446.730
26. Inderplastcisterne med tætning 98951 609446.280
27. Pakning mellem cisterne og skål 96760 609446.380
28. Vandfordeler 91370 609411.560
29. Pakning skål 96773 609446.383
30. Skål med lukket S-lås, hvid 90532 609447.100
31. Skål med lukket S-lås, hvid, forhøjet 90536 609452.100
32. Skål med universallås, hvid 90533 609453.100
33. Skål med universallås, hvid, forhøjet 90441 609455.100
34. Skål med åben S-lås, hvid 90531 609450.100
35. Skål, hvid, 6840 90439 609446.100
36. Skål, hvid, 6893 90437 609458.100
37. Skål, hvid, 6894, forhøjet 90442 609458.100
38. Cisternefæste 98949 609446.653
39. Gulvskruer + hvide dækhætter + hvide skruehætter 98356 609446.810
41. Gulvfæste 98015 609411.809
42. Gulvfæste til limning 98030 609459.100
43. Hvide dækhætter 4 st 94750 609459.830
44. Vandfordeler 6893/6894 91965 609458.560
45. Hvide skruehætter 94752 609459.840
46. Skål med åben S-lås, hvid 6873 90535 601017.200
Pos Benævnelse Ifö-nr VVS-nr.
5 – 7 i kombination med lunkent vand. Til selve rengøringen
anvendes en blød børste eller svamp.
Undgå at anvende følgende rengøringsmidler:
Skurecreme, skurepulver
Aøbrens
Aggressive rengøringsmidler, lud og blegemidler
Stålrensemidler og ståluld.
Mekanisk rengøring (skarpe genstande, f.eks. spartel
Striber på glasuren bagerst i skålen.
Striberne kommer af indtørret kalk og okker, og kan skyldes 2
årsager.
• Vandet siver konstant fra cisternen p.g.a. en fejl på
armaturet.
• Striberne er opstået p.g.a. efterløb, sammenholdt med mang
lende og forkert vedligeholdelse.
! Efterløb er ingen produktfejl, men skyldes tilbageblivende
vand i fordelerrøret.
Små vandmængder kræver en fordeling af skyllevandet for
rette vandow.
• Efter toiletskyl vil vand i fordelerrøret sive ud bagerst i
skålen, varighed ca. 2 – 3 minutter. Dette kaldes efterløb.
• Efterløb kan danne mørke kalkstriber bagerst i toiletkummen.
Kalkstriberne fjernes ved almindelig rengøring med et syre
holdigt rengøringsmiddel. pH værdi 2-3
Efterløb med Fresh WC tabletter
Anvendes der Fresh tabletter i Deres Ifö Sign toilet, vil stri-
berne bagerst i skålen være farvet blå. Problemetikken er som
ovenstående. Striberne er opstået som følge af det normale
efterløb, sammenholdt med manglende eller forkert vedligehol-
delse.
De blå kalkholdige striber fjernes ved almindelig rengøring med
et syreholdigt rengøringsmiddel.

6
Ifö Sign 6860, 6861
Her har du valgt det optimale standardtoalettet med
innebygd S-lås. Det kan vanligvis installeres like enkelt,
raskt og i samme situasjoner som toaletter med en
tradisjonell åpen S-lås. Maksimumsmål ved installasjon
på gamle støpejernsrør, se bilde .
Hvis støpejernsrøret er for stort, kan du kutte det (bilde )
og montere med toalett-tilkobling Ifö-nr 96525, se bilde .
Husk at dekselet må settes på plass før monteringen, se
bilde .
3
4
2
6
Takk for at du har valgt Ifö Sign.
Du har valgt et miljøriktig, rengjøringsvennlig og elegant designet klosett. For å garantere en korrekt
og sikker installering av produktet, oppfordrer vi deg til å følge monteringsanvisningen. Ifö er ikke
ansvarlig for skader som har oppstått som følge av feilaktig utført installering.
NO
16 17
Som tilbehør nnes:
Dekklist i hvit silikongummi, Ifö-nr. 98021
Montering, se bilde – .
10
9
Dekklist
Dette toalettet er forberedt for å kunne bruke funksjonen
Fresh WC, med en hygienisk dosering av en tablett
gjennom spyleknappen.
Tabletten plasseres i spylearmaturen ved å åpne
spyleknappen og slippe ned tabletten i den blå lokk-
skruen som vist på bilde – .
Avhengig av tablettens innhold vil denne gi en frisk duft,
rengjørende effekt på hele skålen, samt farge.
Dosering
1
Vanntilkoblingen til innløpsrøret er eksibel i høyden
og delvis eksibel i sideretningen for rask og
enkel montering til de este vannrør. Se bilde .
Tilkoblingsmål og andre dimensjoner for toalettet nnes
på side .
Som tilbehør nnes:
Eksentrisk toalett-tilkobling, 13 mm eksibilitet. Ifö-nr.
99636. Montering, se bilde .
Sentrisk toalett-tilkobling, Ifö-nr. 96525.
Montering, se bilde .
Toalett-tilkoblinger
29
2
2
Som tilbehør til Ifö Sign 6862 nnes:
Hvitt avløpsrør med S- eller P-lås.
Ifö-nr. 96501 (S-lås) og Ifö-nr. 96507 (P-lås). Se bilde .
5
Avløpsrør
Liming/silikonering
Dette toalettet er tilpasset for liming/silikonering, se bilde
– .
Metoden gjelder festing av toalettet med elastisk silikon-
fuge. Rengjør først gulvet slik at overaten er tørr og fri
for fett. Ikke bruk toalettet før silikonet har blitt hardt.
Hvis toalettet limes/silikoneres til gulvet, må dekkpluggene
med Ifö-nr. 91895 (hvit) eller Ifö-nr. 91915 (sand), brukes
i skruehullene på toalettet.
Ved montering av Ifö Support armlener på Ifö Sign 6861
WC skal toalettet skrus fast i gulvet.
11 15
I motsetning til tradisjonelle duft- og rengjøringsblokker
som henger på kanten av skålen, gir denne løsningen
en perfekt skylling av hele skålen med en garantert
spyleeffekt.
Fresh WC-tablettene kan kjøpes i din VVS-butikk eller
der du kjøpte toalettet.
Forbrukerkontakt: [phone]
Ifö Sign 6862
Dette toalettet er laget for tilkobling til avløp i vegg – P-lås.
Avløpsrør nnes som tilbehør, se bilde .
5
Ifö Sign 6870, 6872, 6873
Dette er det perfekte toalett for oppussing. Det har åpen
S-lås og en stor fot som skjuler gamle skruehull i gulvet.
Toalettet kan monteres der Ifö Sign 6860 ikke kan
brukes, for eksempel når det gamle røret er for stort og
det ikke er mulig å kutte det.
Vannsikkert gulvfeste
Som tilbehør nnes:
Vannsikkert gulvfeste, Ifö-nr. 98015. Montering, se bilde .
Vannsikkert gulvfeste for liming, Ifö-nr. 98030.
Montering, se bilde .
7
8
Ifö Sign Art 6840
Her har du valgt det optimale toalettet med innebygd
S-lås. Det kan vanligvis installeres like enkelt, raskt og
i samme situasjoner som toaletter med en tradisjonell
åpen S-lås. Maksimumsmål ved installasjon på gamle
støpejernsrør, se bilde .
Hvis støpejernsrøret er for stort, kan du kutte det (bilde )
og montere med toalettilkobling Ifö-nr. 96525, se bilde .
Husk at dekselet må settes på plass før monteringen, se
bilde .
3
4
2
6
Ifö Sign 6893, 6894
Med et vegghengt toalett frigjøres gulvoveraten. Dette
gjør det lett å gjøre rent på badet. Monteringssats følger
med.
Hvis det er behov for veggforsterkning, nnes som til-
behør Ifö toalettoppheng. Ifö-nr. 98810

7
Spyleknapp
Ifö Sign toaletter har miljøriktig 4/2-liters spyling, og har
en blankforkrommet vippeknapp.
Som tilbehør nnes blant annet:
Forhøyet vippeknappsats, blankforkrommet. Godt egnet
for bevegelseshemmede.
Ifö-nr. 98308
Vippeknappsats for lik spylemengde på begge sider, hvit.
Ifö-nr. 98310
Demontering av spyleknapp
og sisternekappe
Spyleknappen, lokkfestet og kappen demonteres som vist
på bilde , – .
Hvis toalettet renner, kontroller først at utløpsventilens
ventilring ikke er skadet. I så fall, bytt ventilring, Ifö-nr.
96765, i henhold til bilde – .
Kontroller deretter om innløpsventilen stenger riktig.
Hvis den ikke gjør det, bytt innløpsventil, Ifö-nr. 96766, i
henhold til bilde – .
Hevarmen til innløpsottøren er vanligvis montert på den
laveste ottørinnstillingen for å gi optimal vanntilførsel.
Denne innstillingen håndterer et vanntrykk på maksimalt
10 bar. Dersom toalettet renner på grunn av høyt vanntrykk,
kan hevarmen yttes til den øvre innstillingen, og hånd-
terer da et vanntrykk på maksimalt 12 bar. Se bilde .
2523
26 28
29
Service av spylearmatur
Innstilt spylevannsmengde
Dette toalettet er testet og godkjent i henhold til NT VVS
120 for bruk ved full spyling ned til 3,5 liter. Det er også
godkjent i henhold til EN 997 klasse 1 type 4 for full
spyling, 4 liter.
Samtlige toaletter leveres med et fabrikkinnstilt
spylevolum på 4 liter for full spyling, og 2 liter for halv
spyling. To liter er tilstrekkelig til å spyle ut urin og litt
papir. Ved behov kan man justere spylevolumet.
Steng først av vanntilførselen. Hvis du vil justere
spylevolumet for liten spyling, må du først demontere
bryggen i henhold til bilde – . Spylevolumet justeres
ved å ytte ottøren oppover for lavere volum eller
nedover for høyere volum. Se bilde . Hvert trinn er
1 liter, justerbart mellom 2 og 5 liter.
Hvis du vil justere spylevolumet ved stor spyling,
demonterer du stativet ved å vri det en kvart omdreining
med solen og deretter løfte det opp i henhold til bilde .
Spylevolumet justeres ved å ytte ottøren oppover for
lavere volum eller nedover for høyere volum. Se bilde .
Spylevoluminnstillingene er markert på ottørstangen.
Volumet er justerbart mellom 3,0 og 8 liter.
Justering av spylevolum
2423
30
31
32
33
Tilbakemontering
Tilbakemontering skjer i omvendt rekkefølge. Skruene til
sisternefestet festes i kryss med et maksimalt moment
på 2,5 Nm i henhold til bilde . Lokkskruen trekkes til med
et maksimalt moment på 1,0 Nm i henhold til bilde .
35
377
Hvis du vil bruke samme spylevolum ved spyling på
begge sider av vippeknappen, kan du klippe bort
sperrehaken på hevarmen i henhold til bilde .
Som tilbehør til denne enkeltspylingen nnes:
vippeknappsats for lik spylemengde på begge sider, hvit.
Ifö-nr. 98310
Det går an å angre på denne endringen ved å snu
bryggen slik at den bakerste sperrehaken monteres
fremme.
16 18 22

8
Reservedeler
Pos. Benevnelse Ifö-nr. NRF
1. Lokkskrue 96763 6047382
2. Vippeknapp blankkrom 96660 6047384
3. Lokkfeste blankkrom 91782 6047385
4. Vippeknappsats blankkrom vandalsikker 98302 6047424
5. Vippeknappsats blankkrom 98303 6047436
6. Vippeknappsats mattkrom vandalsikker 98304 6047427
7. Vippeknappsats mattkrom 98305 6047428
8. Vippeknappsats hvit vandalsikker 98300 6047429
9. Vippeknappsats hvit 98307 6047437
10. Vippeknappsats forhøyet krom 98308 6047432
11. Vippeknapp enkeltspyling hvit vandalsikker 98309 6047438
12. Vippeknapp enkeltspyling hvit 98310 6047434
13. Vippeknapp enkeltspyling krom 98312 6047452
14. Brygge komplett 96767 6047386
15. Breddeavløpsrør komplett 96768 6047387
16. Utløpsventil komplett 96769 6047388
17. Sisternekappe hvit 90610 6047389
18. Innløpsventil komplett 96766 6047391
19. Ventilring utløpsventil 96765 6047392
20. Innløpsrør komplett 96761 6047398
Innløpsrør komplett, Sign 6893 96579 6047435
21. Innløpsottørpakke 96771 6047399
22. Flottørstang stor spyling 96770 6047401
23. Sperrehake 91930 6047402
24. O-ring stativ 96764 6047403
25. Stativ komplett 96772 6047404
26. Innersisterne med tetninger 98951 6047405
27. Tetning sisterne – skål 96760 6047406
28. Vannfordeler 91370 6047622
29. Pakning skål 96773 6047417
30. Skål med innebygd S-lås, hvit 90532 6045122
31. Skål med innebygd S-lås, hvit, forhøyet 90536 6047202
32. Skål universallås, hvit 90533 6045125
33. Skål universallås, hvit, forhøyet 90441 6045138
34. Skål ROT S-lås, hvit 90531 6045128
35. Skål hvit 90439 6047413
36. Skål hvit, 6893 90437 6045134
37. Skål hvit, 6894, forhøyet 90442 6045134
38. Sisternefeste 98949 6047418
39. Gulvskruer + hvite dekkhetter + hvite dekkplugger 98355 6045139
41. Gulvfeste 98015 6047661
42. Gulvfeste, liming 98030 6047691
43. Hvite dekkhetter 4 st 94750 6047454
44. Vannfordeler 6893/6894 91965 6045141
45. Hvite dekkplugger 4 st 94752 6047455
46. Skål ROT S-lås, hvit 6873 90535 6045016
Vanlige toaletter, bidéer og servanter har glasserte over-
ater. Glasserte overater er lette å holde rene, og tåler
de este kjemikalier. Ved hyppig rengjøring oppstår det
aldri rengjøringsproblemer. Bruk vanlige rengjøringsmidler.
”Rengjør ofte, så oppstår det aldri rengjøringsproblemer.
Unngå imidlertid rengjøringsmiddel på spyleknappen,
bruk i stedet varmt vann og såpe og tørk av med en klut
etterpå.”
Dette er fordi rengjøringsmidler for porselen er ikke egnet
for forkrommede detaljer/plastmaterialer, og kan derfor
forårsake sprekker i spyleknappen ved hyppig bruk.
Rengjøringsredskap som inneholder harde slipemidler, for
eksempel stålull eller grønn bersvamp, må ikke brukes.
Sterke syrer, for eksempel saltsyre eller svovelsyre,
Vedlikeholdstips og rengjøring
og sterke alkalier som kaustisk soda bør ikke brukes.
Kraner som drypper og toaletter som renner bør repare-
res snarest mulig.
Kontakt en VVS-entreprenør eller VVS-butikk for repa-
rasjoner eller kjøp av reservedeler. Du kan nne dem i
telefonkatalogens gule sider under ”Rørleggertjenester,
varme og sanitær”.
I hus som står uoppvarmet om vinteren, må toalettets
spylesisterne tømmes og tørkes. Hell 3–4 desiliter frost-
væske i vannlåsen, og dekk vannspeilet med matolje
eller plastfolie for å forhindre fordampning.

9
Ifö Sign 6860, 6861
You have chosen the optimum standard WC unit with
built-in S-lock. It can usually be installed as quickly
and easily, and in the same situations, as WC units
with traditional open S-locks. Maximum dimensions for
installation on old cast iron connectors, see image .
If the cast iron connectors are too large – cut (image )
and install with WC connection Ifö-no 96525, see image .
Remember that the cover must be positioned before
installation, see image .
3
4
2
6
Available as an option:
Cover strip in white silicone rubber Ifö no. 98021
Installation, see images - .
10
9
Cover strip
This WC is prepared for the Fresh WC function, with a
hygienic dosing of a tablet through the ush button.
The tablet is placed inside the ush armature by opening
the ush button and releasing the tablet in the blue cover
screw, as illustrated in images - .
Depending on the content of the tablet, it produces a fresh
odour, cleaning effect on the whole bowl and colour.
16 17
Dosing
WC connections
The water connection to the inlet pipe is exible
vertically and also partially exible laterally, for simple
and fast installation to most existing water pipes,
see image . Connection dimensions and other
dimensions on WC units according to dimension
diagrams page .
Available as an option:
Eccentric WC connection, 13 mm exibility. Ifö no.
99636. Installation, see image .
Centric WC connection, Ifö-no. 96525.
Installation, see image .
1
29
2
2
Available as an option for Ifö Sign 6862:
White waste connector S- respectively P-lock.
Ifö no. 96501 respectively Ifö no. 96507.
See image .
5
Waste connectors
Bonding/Siliconing
This WC unit is suitable for bonding / siliconing, see
images - .
The method applies to installation of WC units using
elastic silicone joint. First clean the oor to obtain a dry
and grease free surface. Do not use the WC before the
silicone has cured.
If the WC unit is bonded / siliconed to the oor, the
supplied blind cover plugs, Ifö no. 91895 (white) or Ifö
no. 91915 (sand), must be used in the screw holes on
the WC unit.
Mounting using only adhesive/silicone together with
armrest mounted onto the WC unit is not recommended.
11 15
This solution differs from traditional odour and cleaning
blocks that are suspended from the rim of the bowl, by
perfectly rinsing the entire bowl and retaining full ushing
effect.
The tablets, Fresh WC, can be purchased from your local
plumbing centre or from where the WC was purchased.
Consumer contact: [phone]
Ifö Sign 6862
This WC unit is designed for connection to waste in
walls – P-lock.
Waste connectors are available as an option, see image .
5
Ifö Sign 6870, 6872, 6873
This is the perfect WC unit when renovating. Supplied
with open S-lock and large foot to conceal old screw
holes in the oor.
Installed where Ifö Sign 6860 cannot be used, for
example, when the old connector is too large and cutting
is not possible.
Thank you for choosing Ifö Sign.
You have chosen an environmentally friendly, easy to clean and elegantly designed WC unit.
To guarantee correct and reliable installation of this product we urge you to follow the installation
instructions. Ifö cannot accept liability for damage that occurs as a result of faulty installation.
GB
Water proof oor mounting
Available as an option:
Water proof oor mounting Ifö no. 98015. Installation,
see image .
Water proof oor mounting for bonding Ifö no. 98030.
Installation, see image .
7
8
Ifö Sign Art 6840
You have chosen the optimum WC unit with built-in S-
lock. It can usually be installed as quickly and easily, and
in the same situations, as WC units with traditional open
S-locks. Maximum dimensions for installation on old cast
iron connectors, see image .
If the cast iron connectors are too large – cut (image )
and install with WC connection Ifö-no 96525, see
image .
Remember that the cover must be positioned before
installation, see image .
3
4
2
6
Ifö Sign 6893, 6894
You get more free oor space with the WC unit for wall
installation. It facilitates cleaning the bathroom. Installa-
tion kit supplied.
Ifö WC xtures are available for wall reinforcement.
Ifö no. 98810

10
Flush button
Ifö Sign WC-units have environmentally-friendly 6/3 litre
ushing and are equipped with a blank chromed rocker
button.
Available as an option:
Raised rocker button kit, blank chromed. Suitable for the
functionally impaired.
Ifö no. 98308
Rocker button kit for same ush volume on both sides, white.
Ifö no. 98310
Removal of ush button
and cistern cover
Remove the ush button, cover mounting and cover as
illustrated in images , - .
16 18 22
If the WC unit runs – rst check that the outlet valve’s
valve ring is not damaged. If it is, replace the valve ring,
Ifö no. 96765, as illustrated in images - .
Then check that the inlet valve closes correctly. If it does
not, replace the inlet valve, Ifö no. 96766, as illustrated
in images - .
The lever arm to the inlet oat is normally installed
on the lower oat setting for optimum water ow. This
setting can handle a water pressure of 10 bars. In the
event of the WC unit running at high water pressures,
the lever arm can be moved to the upper setting and
then handles a maximum water pressure of a 12 bars.
See image .
2523
26 28
29
Servicing armatures
Set ush water volume
This WC-unit is test approved according to NT VVS 120
for use at full ush down to 3.5 litres. Also approved
according to EN 997 class 1 type 4 for full ushing 4 litres.
All WC units are factory set at delivery for a ushing
volume of 6 litres for full ushing and 3 litres for half. Two
litres is sufcient for ushing out urine and single sheets
of paper. If necessary, adjustment can be carried out for
other ushing volumes
First shut off the water supply. To adjust the ushing
volume for small volume ushing, remove the bridge as
illustrated in images - . Adjust the ushing volume
by sliding the oat upwards to reduce the ushing volume
or down to increase. See image . Each increment
corresponds to 1 litre, adjustable between 2 - 5 litres.
To adjust the ushing volume for greater ushing, remove
the unit by turning it a quarter turn clockwise and then
lifting straight up as illustrated in image . Adjust the
ushing volume by sliding the oat upwards to reduce
the ushing volume or down to increase. See image .
Adjusting the ushing volume
2423
30
31
32
33
Reinstalling
Reinstall in reverse order. The screws for the cistern
mounting must be tightened alternately to a maximum
torque of 2.5 Nm as illustrated in image . The cover
screw must be tightened to a maximum torque of
1.0 Nm as illustrated in image .
35
37
Flushing volume settings according to markings on the
oat rod. Adjustable between 3.0 - 8 litres.
If the same ushing volume is required for ushing on
both sides of the rocker button, the catch on the lever
arm must be cut off as illustrated in image .
Optional accessory for single ushing:
Rocker button kit for same ush volume on both sides,
white. Ifö no. 98310
This modication can be changed by turning the bridge
so that the rear catch is installed facing forwards.

11
Normal WC units, bidets and wash basins have a glazed
surface. Glazed surfaces are easy to keep clean and
are resistant against most chemicals. Clean regularly to
prevent cleaning problems. Use normal cleaning agents.
“Clean regularly to prevent cleaning problems. However,
avoid using cleaning agents on the ush button, instead,
use hot water and soap and wipe dry with a cloth”.
This is because cleaning agents for porcelain are not
intended for chrome parts/plastics and can risk cracking
the ush button if used frequently.
Cleaning utensils, which contain abrasive agents, such
as wire wool and green scouring pads, must not be
Spare parts
Maintenance advice and cleaning
used. Strong acids, e.g. hydrochloric acid and sulphuric
acid and strong alkalines, e.g. caustic soda should not
be used. Dripping taps and running WC units must be
repaired immediately.
For repair or to purchase spare parts, contact a plumbing
contractor or plumbing centre. They can be found in the
Yellow Pages.
In houses that are unheated during the winter, the WC
unit’s ush cistern must be drained and dried out. Pour
3-4 decilitres of anti-freeze into the water trap and cover
the water mirror with cooking oil or cling lm to prevent
evaporation.
Pos Designation Ifö no.
1. Cover screw 96763
2. Rocker button blank chrome 96660
3. Cover mounting blank chrome 91782
4. Rocker button kit blank chrome vandal proof 98302
5. Rocker button kit blank chrome 98303
6. Rocker button kit matt chrome vandal proof 98304
7. Rocker button kit matt chrome 98305
8. Rocker button kit white vandal proof 98300
9. Rocker button kit white 98307
10. Rocker button kit raised chromed 98308
11. Rocker button Single ush white vandal proof 98309
12. Rocker switch Single ush white 98310
13. Rocker switch Single ush blank chrome 98312
14. Bridge assembly 96767
15. Overow pipe assembly 96768
16. Outlet valve assembly 96769
17. Cistern cover white 90610
18. Inlet valve assembly 96766
19. Valve ring outlet valve 96765
20. Inlet pipe assembly 96761
Inlet pipe assembly, Sign 6893 96579
21. Inlet oat unit 96771
22. Float rod large ush 96770
23. Catch 91930
24. O-ring frame 96764
25. Frame assembly 96772
26. Inner cistern with seals 98951
27. Seal cistern – bowl 96760
28. Water distributor 91370
29. Gasket bowl 96773
30. Bowl with built-in S-lock, white 90532
31. Bowl with built-in S-lock, white, raised 90536
32. Bowl universal lock, white 90533
33. Bowl universal lock, white, raised 90441
34. Bowl refurbished S-lock, white 90531
35. Bowl with built-in S-lock, white 90439
36. Bowl white for Sign 6893 90437
37. Bowl white for Sign 6894, raised 90442
38. Cistern mounting 98949
39. Floor screws + white coverings + white blind cover plugs 98355
41. Floor mounting 98015
42. Floor mounting, bonding 98030
43. White coverings 4 st 94750
44. Water distributor 6893/6894 91965
45. White blind cover plugs 4 st 94752
46. Bowl refurbished S-lock, white 6873 90535

12
Vs ,kfujlfhbv dfc pf nj> xnj ds ds,hfkb Ifö Sign.
"nj hfpevysq ds,jh prjkjubxtcrb ghjlevfyyjuj> kturj vj/otujcz b pktufynyjuj eybnfpf.
Lkz gjkextybz jgnbvfkmyjuj htpekmnfnf df;yj> xnj,s vjynf; b ecnfyjdrf jceotcndkzkbcm
cjukfcyj yfibv erfpfybzv. "nj j,tcgtxbn dfv yflt;ysq b ghjcnjq d j,cke;bdfybb eybnfp d
ntxtybt vyjub[ ktn.
RU
Использование клея/
силиконовых соединений
На выбор имеются:
Защитная накладка из белого силиконового каучука Ifö
номер 98021
Установка согласно рис. - .
10
9
В модели Ifö 6862 на выбор имеется:
Белый сливной патрубок с замком (фиксатором) S и,
соответственно, Р.
Ifö номер 96501. Ifö номер 96507. См. рис. .
5
Защитная накладка
Конструкция этого унитаза предусматривает использование
функции «Свежий унитаз» путём дозированного применения
гигиенических таблеток. Эта функция приводится в действие
при нажатии кнопки слива.
Таблетка помещается внутрь сливной арматуры, для чего
нужно открыть сливную кнопку и опустить стержень в винт
крышки согласно рис. - .
16 17
Дозированное использование
гигиенических таблеток
Патрубок для подключения воды к впускной трубе подвижен
в вертикальном направлении, а также частично подвижен
в горизонтальном направлении, что позволяет просто и
быстро осуществлять монтаж и подключение к большинству
существующих видов водопроводных труб, см. рис. .
Размеры элементов подключения и остальные размеры
унитаза представлены на чертеже размеров, стр. .
На выбор имеется:
Эксцентриковое подключение унитаза, подвижность 13 мм.
Номер Ifö: 99636. Установка согласно рис. .
Осевое подключение, Ifö номер 96525.
Установка согласно рис. .
Элементы подключения унитаза
1
29
2
2
Сливные патрубки
Конструкция этого унитаза предусматривает использование
клея/силиконовых соединений, см. рис. - .
Метод заключается в креплении унитаза с помощью
эластичного силиконового соединения. Сначала следует
очистить пол, так чтобы его поверхность была сухой и
обезжиренной. Не пе пользуйтесь унитазом до тех пор,
пока силиконовое соединение не затвердеет.
Если унитаз крепится к полу с помощью клея/силиконовых
соединений, необходимо использовать входящие в
комплект защитные пробки Ifö номер Ifö номер 91895
(белого цвета) или Ifö номер 91915 (песочного цвета),
закрутив их в резьбовые отверстия унитаза.
Не рекомендуется использовать подлокотники с унитазом
установленным только на силикон.
11 15
В зависимости от состава таблетки её применение
обеспечивает свежий запах, цвет и очищающее
воздействие на всю чашу унитаза.
В отличие от традиционного использования гигиенического
дезодорирующего и очищающего блока, прикрепляемого
к кромке чаши унитаза, дозированное применение
гигиенических таблеток гарантирует прекрасный очищающий
результат, т. к. ополаскивается вся чаша унитаза.
Таблетки «Свежий унитаз» можно купить в магазинах VVS,
а также там, где вы приобрели унитаз.
Справки для покупателей по телефону: 8-800-200-0408
Герметичная опора крепления к полу
На выбор имеются:
Герметичная опора крепления к полу Ifö номер 98015.
Установка согласно рис. .
Герметичная опора крепления к полу с использованием
клея Ifö номер 98030.
Установка согласно рис. .
7
8
Модель Ifö 6860, 6861
В данном случае Вы выбрали оптимальный стандарт унитаза
со встроенным замком (фиксатором) S. Обычно такой
унитаз устанавливается также просто и быстро, как и в
ситуации с традиционными унитазами с открытыми замками
(фиксаторами) S. На рис. представлены максимальные
размеры при установке на старые чугунные патрубки.
Если чугунный патрубок слишком большой, необходимо его
обрезать (рис. ) и установить соединительный патрубок
Ifö номер 96525, см. рис. .
Не забудьте, что защитная крышка должна быть помещена
на место до установки унитаза, см. рис. .
3
4
2
6
Модель Ifö 6862
Данная модель унитаза предназначена для подсоединения
к фановой трубе в стене – замок (фиксатор) Р.
В качестве альтернативы имеются сливные патрубки,
см. рис. .
5
Модель Ifö 6870, 6872, 6873
Эта модель унитаза отлично подойдёт, если унитаз меняют
в ходе ремонта. Унитаз имеет открытый замок (фиксатор)
S и широкое основание, чтобы скрыть старые резьбовые
отверстия в полу.
Эта модель устанавливается там, где нельзя установить
модель Ifö 6860, например, если старый патрубок слишком
большой и его нельзя обрезать.
Ifö Sign 6893, 6894
Для настенных унитазов необходимо обеспечить
свободную поверхность пола. Вам будет легче убирать
ванную комнату. Монтажный комплект прилагается.
Если необходимо усилить стену, можно использовать
специальное крепление Ifö для унитаза.
Номер Ifö 98810

13
Кнопка смыва:
Модели унитазов Ifö обеспечивают смывание 4/2 литрами
воды, что благоприятно для окружающей среды. Кнопка
изготовлена из блестящего хромированного металла.
Среди прочего на выбор имеются:
Хромированная сливная кнопка большей высоты. Она
удобна для людей с ограниченными возможностями.
Ifö номер 98308
Кнопка слива с обеих сторон, белого цвета, для слива
одинакового количества воды.
Ifö номер 98310
Снятие кнопки слива
и крышки бачка
Снимите кнопку слива, крепление крышки и крышку бачка,
см. рис. , - .
16 18 22
Если бачок унитаза не держит воду, в первую очередь
проверьте, не повреждено ли кольцо спускного клапана.
Если повреждено – замените его, Ifö номер 96765,
согласно рис. - .
Затем проверьте, хорошо ли работает впускной клапан.
Если повреждено – замените его, Ifö номер 96766,
согласно рис. - .
Рычаг поплавка впускного клапана, как правило,
отрегулирован на низкое положение поплавка, чтобы
обеспечить оптимальный поток воды. Установка в
данном положении выдерживает максимальное давление
воды в 10 бар. Если возникают проблемы, связанные
с тем, что бачок не держит воду из-за её слишком
высокого давления, можно настроить рычаг на более
высокое положение, в котором он сможет выдерживать
максимальное давление воды в 12 бар. См. рис. .
2523
26 28
29
Обслуживание арматуры
Установленный объём
смывающей воды
Данный унитаз сертифицирован в соответствии с NT VVS
120 при условии, что полный объём смывающей воды
составляет минимум 3,5 литра. Он также сертифицирован
в соответствии с EN 997 класс 1 тип 4 при условии, что
полный объём смывающей воды составляет 4 литра.
При поставке с фабрики все унитазы отрегулированы на
полный объём смывающей воды в 4 литра и половинный
объём – 2 литра. Двух литров воды хватит на смыв мочи и
одного куска туалетной бумаги. При необходимости можно
отрегулировать бачок на другой объём смывающей воды.
Сначала перекройте подачу воды. Для регулировки объёма
смывающей воды, если он мал, снимите мостик согласно
рис. - . Отрегулируйте объём смывающей воды,
передвигая поплавок вверх для уменьшения объёма воды
или вниз – для увеличения. См. рис. . Шаг регулировки –
1 литр. Регулировка производится в пределах 2 – 5 литров.
Для регулировки объёма смывающей воды, если он
слишком велик, снимите штатив (стойку), повернув его
на четверть оборота по часовой стрелке и, затем, подняв
вверх согласно рис. . Отрегулируйте объём смывающей
воды, передвигая поплавок вверх для его уменьшения или
Регулировка объёма смывающей воды
2423
30
31
32
33
Сборка после регулировки
Сборка после регулировки производится в обратном
порядке. Винты крепления бачка затягиваются
перекрёстно с максимальным усилием в 2,5 Н согласно
рис. . Винт крышки затягивается с максимальным
усилием в 1,0 Н согласно рис. .
35 37
вниз – для увеличения. См. рис. . Установка объёма
смывающей воды производится по отметкам на рычаге
поплавка. Регулировка производится в пределах 3 – 8 литров.
Если Вы хотите добиться, чтобы по обеим сторонам от
кнопки был одинаковый объём смывающей воды, нужно
удалить с рычага стопорную собачку согласно рис. .
В качестве принадлежностей для такого простого
смывания имеется:
Кнопка слива одинакового количества воды с обеих
сторон, белого цвета.
Ifö номер 98310 Можно отменить эту функцию, повернув
мостик таким образом, чтобы задняя стопорная собачка
была установлена спереди.

14
Обычные унитазы, биде и умывальники имеют
глазурованную поверхность. Глазурованные поверхности
легко поддерживать в чистоте, они также не поддаются
воздействию большинства химикатов. Регулярно очищайте
их, и у Вас никогда ни возникнет проблем, связанных с
загрязнениями. Используйте обычные чистящие средства.
«Регулярный уход предотвращает возникновение
проблем с чисткой. Для чистки кнопки слива не следует
применять чистящие средства. Вместо них используйте
теплую воду и мыло, затем протрите кнопку сухой
салфеткой».
Так как средства для чистки керамики не предназначены
для ухода за пластмассовыми/хромированными
деталями, при их частом использовании вы рискуете
повредить поверхность кнопки.
Запасные части
№ п.п Название Ifö №
1. Винт крышки 96763
2. Механизм кнопки слива, хромированный 96660
3. Упор крышки, хромированный 91782
4. Кнопка слива, хромированная, антивандальная 98302
5. Механизм кнопки слива, хромированный 98303
6. Кнопка слива, хромированная, матового цвета, антивандальная 98304
7. Кнопка слива, хромированная, матового цвета 98305
8. Кнопка слива, белого цвета, антивандальная 98300
9. Кнопка слива, белого цвета 98307
10. Кнопка слива увеличенной высоты, хромированная 98308
11. Кнопка простого слива, белого цвета, антивандальная 98309
12. Кнопка простого слива, белого цвета 98310
13. Кнопка простого слива, хромированный 98312
14. Мостик в сборе 96767
15. Переливная труба в сборе 96768
16. Выпускной клапан в сборе 96769
17. Крышка (кожух) бачка, белого цвета 90610
18. Впускной клапан в сборе 96766
19. Клапанное кольцо выпускного клапана 96765
20. Впускная труба в сборе 96761
Впускная труба в сборе 96759
21. Механизм впускного поплавка 96771
22. Шток поплавка большого слива 96770
23. Стопорная собачка 91930
24. Кольцо круглого сечения штатива (стойки) 96764
25. Штатив (стойка) в сборе 96772
26. Сливной бачок с прокладками 98951
27. Прокладка между бачком и чашей 96760
28. Водораспределитель 91370
29. Прокладка чаши 96773
30. Чаша унитаза со встроенным замком (фиксатором) S, белого цвета 90532
31. Чаша унитаза со встроенным замком (фиксатором) S, белого цвета, удлиненный 90536
32. Чаша унитаза с универсальным замком (фиксатором), белого цвета 90533
33. Чаша унитаза с универсальным замком (фиксатором), белого цвета, удлиненный 90441
34. Чаша унитаза ROT, замок (фиксатор) S, белого цвета 90531
35. чаша, белый 90439
36. чаша, белый, Sign 6893 90437
37. чаша, белый, Sign 6894, удлиненный 90442
38. Крепление бачка 98949
39. Винты крепления к полу + белые защитные колпачки + белые защитные пробки 98355
41. Напольное крепление 98015
42. Напольное крепление (при использовании клея) 98030
43. белые защитные колпачки 4 st 94750
44. Водораспределитель 6893/6894 91965
45. белые защитные пробки 4 st 94752
46. Чаша унитаза ROT, замок (фиксатор) S, белого цвета 6873 90535
Советы по уходу и чистке
Нельзя применять приспособления для очистки, содержащие
твёрдые шлифовальные вещества, такие как стальная
стружка (стальное «волокно») и металлическую губку. Не
следует использовать для очистки концентрированные
кислоты, например, соляную или серную кислоту и
концентрированные щёлочи, например, каустическую соду.
Необходимо немедленно ремонтировать подтекающие краны
и сливные бачки, не держащие воду.
Для ремонта или покупки запасных частей обращайтесь к
специалистам VVS или в магазины VVS.
Если дом не отапливается в зимнее время, необходимо
слить воду из бачка унитаза и насухо протереть его. Налейте
в сифон 3-4 дл антифриза. На поверхность антифриза
налейте столовое растительное масло или закройте её
полиэтиленовой плёнкой, чтобы избежать испарения.

15
Ifö Sign 6860, 6861
Te olete valinud optimaalse standardse S-äravooluga
WC-poti, millel on kinniehitatud haisulukk. Seda on
sama lihtne paigaldada kui S-äravooluga kinniehitamata
haisulukuga WC-potti ja seda saab samadesse
kohtadesse paigaldada kui traditsioonilist WC-potti.
Suurim mõõt paigaldamisel vanemat tüüpi malmist
äravooluühenduse korral vt. joonist .
Kui malmist äravooluliitmik jääb suureks – lõigake ära,
nagu näha joonisel ( ) ja kasutage paigaldamiseks
WC liitmikku Ifö. nr 96525, nagu näha joonisel .
Ärge unustage, et kaas tuleb oma kohale panna enne
paigaldamist, nagu näha joonisel .
3
4
2
6
Täname teid, et valisite Ifö Sign.
Otsustades selle keskkonnasõbraliku, kergesti puhastatava ja elegantse WC-komplekti kasuks, olete teinud
hea valiku. Et saaksite tema häid omadusi täiel määral nautida, on väga oluline, et komplekti kokkupanek ja
paigaldamine toimuks meie instruktsioonide kohaselt. Siis on teil töökindel ja praktiline WC-komplekt, mis
rahuldab teie vajadusi pikka aega.
EE
Lisavarustusena on saadaval:
Silikoonkatteliist, Ifö nr. 98021 Paigaldamise kohta vt.
joonist - .
10
9
Katteliist
Vee sissevoolutoru paindub üles-alla sihis ja mingil
määral ka külje suunas, mis võimaldab seda hõlpsalt
ühendada enamike olemasolevate veetorudega, nagu
näha jooniselt . Ühenduste mõõdud ja muud vajalikud
andmed on toodud joonisel lk. .
Lisavarustusena on saadaval:
WC-poti ekstsentrikühendus, sobitatavus 13 mm.
Ifö nr. 99636. Paigaldamise kohta vt. joonist .
WC-poti tsenterühendus, Ifö nr. 96525.
Paigaldamise kohta vt. joonist .
WC ühendused
1
29
2
2
Lisavarustusena on saadaval mudelile Ifö Sign 6862:
valge amortisaator, S-haisulukk või P-haisulukk.
Ifö nr. 96501 või Ifö nr. 96507. Vt. joonist .
5
Äravoolu liitmikud
Loputusveel on puhastav toime ning selle lõhn ja värvus
sõltuvad sellest, millise koostisega tablett on valitud.
Võrreldes tavapärase tualetipotis rippuva tualetiseebiga
tagab selline lahendus kogu WC-poti korraliku loputuse.
Tablette Fresh WC saate osta sanitaartehniliste kaupade
kauplustest või samast müügikohast, kust te ostsite WC-
poti.
Kliendikontakt: 800 75 75
Ifö Sign 6862
Selle WC-poti äravooluühendus paikneb seinal (P-haisulukk).
Lisavarustusena saadaval äravooluliitmikud, nagu näha
joonisel .
5
Ifö Sign 6870, 6872, 6873
See WC-pott sobib kasutamiseks renoveerimistöödel.
WC-pott on kinniehitamata haisulukuga ja ta suur jalg
katab vanad kruviaugud põrandal.
Paigaldatakse kohtadesse, kuhu ei sobi mudel Ifö Sign
6860, kui vana liitmik on liiga suur ja seda pole võimalik
ära lõigata.
Veekindel põrandakinnitus
Lisavarustusena on saadaval:
Veekindel põrandakinnitus, Ifö nr. 98015. Paigaldamise
kohta vt. joonist .
Veekindel põrandakinnitus, Ifö nr. 98030.
Paigaldamise kohta vt. joonist .
7
8
Selle WC-potiga saab kasutada värskendavat loputust
Fresh WC, kui loputusnuppu paigaldada vastav tablett.
Tableti paigaldamiseks avatakse loputusnupp ja lastakse
sinisest õõnsusega kruvist alla varras, nagu näidatud
joonistel - .
16 17
Annustamine
Liimimine/silikooniga kinnitamine
See WC-pott (ilma kinnitusaukudeta) on ette nähtud
liimimiseks (silikooniga kinnitamiseks), nagu näidatud
joonistel - .
WC-poti kinnitamiseks kasutatakse elastset silikoonmassi.
Põrand tuleb enne hoolikalt puhastada, rasv ärastada
ja seejärel põrand kuivatada. WC-potti ei tohi kasutada,
kuni silikoon pole kõvastunud.
Kui WC-pott kinnitatakse liimiga või silikooniga, tuleb
kasutada kinnitusaukude katmiseks lisatud katikuid Ifö
nr. 91895 (valge) või Ifö-nr. 91915 (liivakollane), et WC-
poti kinnitusaugud ei jääks nähtavale.
Kui kasutada WC-potti külge kinnituvaid inva käetugesid,
siis ei ole soovitav WC-potti põrandale kinnitamiseks
kasutada ainult silikooni\liimi vaid ka kruvisid.
11 15
Ifö Sign 6893, 6894
Seinapealne WC-pott jätab põranda vabaks. Nii on
vannituba kergem koristada. Tootega antakse kaasa
paigaldamisjuhend.
Vajadusel saab kaasa osta kinnitused.
Ifö nr. 98810

Loputusmahu seadistamine
16
Loputusnupp
Keskkonnasäästliku 4/2-liitrise loputusega WC-pottidel
Ifö Sign on läikivast kroomist lülitusnupp.
Saadaval on järgmine lisavarustus:
Kõrge loputusnupu komplekt, läikiv, kroomitud. Sobib
liikumispuudega inimestele.
Ifö nr. 98308
Lülitusnupu komplekt, mis lülitab mõlemal pool võrdse
loputuskoguse, valge.
Ifö nr. 98310
Tagasipaigaldamine
Detailid pannakse oma kohale tagasi eemaldamisele
vastupidises järjekorras. Loputuskasti kinnituskruvisid
pingutatakse jõumomendiga kuni 2,5 Nm, nagu
näidatud joonisel . Õõnsusega kruvi pingutatakse
jõumomendiga kuni 1,0 Nm, nagu näidatud joonisel .
35
37
Loputusnupu ja loputuskasti
katte eemaldamine
Eemaldage loputusnupp, kinnitus ja kate, nagu näha
joonistel , - .
16 18 22
Kui WC-pott jookseb, kontrollige kõigepealt, kas
väljavooluventiili rõngastihend pole kahjustatud.
Vajadusel vahetage, Ifö nr. 96765 (vastavalt joonistele
- ) .
Kontrollige ka, kas sissevooluventiil sulgeb korralikult.
Vajadusel vahetage, Ifö nr. 96766 (vastavalt joonistele
- ) .
Sissevoolu ujuki varras on tavaliselt paigaldatud
alumisse asendisse, et tagada optimaalne veekogus.
See paigaldis talub maksimaalselt 10 bar veesurvet.
Kui on probleeme, et WC-pott jookseb suure rõhu tõttu,
võib varda reguleerida ülemisse asendisse, mis vastab
survele 12 bar. Vt. joonist .
2523
26 28
29
Loputussüsteemi hooldustööd
Seadistatud loputusvee kogus
See WC-pott on läbinud katsetused vastavalt NT VVS
120 nõuetele täisloputusel mahuga 3,5 liitrit. See vastab
ka nõuetele EN 997 klass 1 tüüp 4, täisloputus 4 liitrit.
Kõik WC-potid on tehases seadistatud loputusmahule
4 liitrit (täismaht) ja 2 liitrit (poolmaht). Kaks liitrit on piisav
uriini ja vähese paberi loputamiseks. Vajaduse korral
saab seadistada ka teistsugusele loputusmahule.
Sulgege kõigepealt vee juurdepääs. Et seadistada
vähese loputuse mahtu, eemaldage sildav detail
vastavalt joonistele - . Seadistage loputusmaht,
milleks nihutage ujukit ülespoole (väiksem loputusmaht)
või allapoole (suurem loputusmaht). Vt. joonist .
Ühele sammule vastab üks liiter, seadistamisvahemik on
2 - 5 liitrit.
Suure loputuse mahu seadistamiseks eemaldage statiiv,
milleks keerake seda veerand pööret päripäeva ja seejärel
tõstke otse üles, nagu näha joonisel . Seadistage
loputusmaht, milleks nihutage ujukit ülespoole (väiksem
23 24
30
loputusmaht) või allapoole (suurem loputusmaht). Vt.
joonist . Loputusmahu tähised on toodud ujuki vardal.
Seadistamisvahemik on 3,0 kuni 8,0 liitrit.
Kui te soovite, et loputusmaht oleks lülitusnupu mõlemal
poolel ühesugune, tuleb eemaldada vardalt haak, nagu
näidatud joonisel .
Lisavarustus selle loputuse jaoks on:
lülitusnupu komplekt, mis lülitab mõlemal pool võrdse
loputuskoguse, valge.
Ifö nr. 98310
Kui te tahate taastada endist seadistust, võita keerata ringi
sildava detaili, nii et tagumine haak kinnituks ettepoole.
31
32
33

17
WC-pottidel, bideedel ja valamutel on tavaliselt
glasuurpind. Glasuuri on kerge puhastada ja selline pind
peab tavalistele kemikaalidele hästi vastu. Puhastage
pindasid sageli, siis on puhastada kerge. Kasutage
tavalist puhastusainet.
„Puhastage potti sageli, siis ei teki puhastamisel mingeid
tõsisemaid probleeme. Hoiduge siiski puhastusvahendite
kasutamisest loputusnupu puhul – kasutage selle
asemel sooja vett ja seepi ning kuivatage seejärel
lapiga”. Selle põhjuseks on asjaolu, et portselani
puhastusvahendid ei ole mõeldud kroomitud detailid/
plastmaterjalide puhastamiseks ja võivad sagedase
kasutamise puhul põhjustada nupu pragunemist.
Puhastamiseks ei tohi kasutada kulutavaid (abrasiivseid)
Varuosad
Posit. Nimetus Ifö nr:
1. Õõneskruvi 96763
2. Lülitusnupp, kroomitud, läikiv 96660
3. Kaane kinnitus, kroomitud, läikiv 91782
4. Vandaalikindel lülitusnupp, kroomitud, läikiv 98302
5. Lülitusnupp, kroomitud, läikiv 98303
6. Vandaalikindel lülitusnupp, kroomitud, läiketa 98304
7. Lülitusnupp, kroomitud, läiketa 98305
8. Vandaalikindel lülitusnupp, valge 98300
9. Lülitusnupp, valge 98307
10. Kõrge lülitusnupp, kroomitud 98308
11. Vandaalikindel lülitusnupp ühe loputusvariandi jaoks, valge 98309
12. Lülitusnupp ühe loputusvariandi jaoks, valge 98310
13. Lülitusnupp ühe loputusvariandi jaoks, kroomitud 98312
14. Sildava detaili komplekt 96767
15. Komplektne ülevooluava toru 96768
16. Komplektne väljavooluventiil 96769
17. Loputuskasti kate, valge 90610
18. Komplektne sissevooluventiil 96766
19. Väljavooluventiili rõngastihend 96765
20. Komplektne sissevoolutoru 96761
Komplektne sissevoolutoru, Sign 6893 96579
21. Sissevooluujuki komplekt 96771
22. Ujuki varras, suure loputuse jaoks 96770
23. Haak 91930
24. Statiivi rõngastihend 96764
25. Komplektne statiiv 96772
26. Sisemine loputuskast tihenditega 98951
27. Loputuskasti tihend - anum 96760
28. Vee jagaja 91370
29. WC-poti anuma tihend 96773
30. WC-poti anum kinniehitatud haisulukuga, valge 90532
31. WC-poti anum kinniehitatud haisulukuga, valge, kõrgendatud 90536
32. WC-poti anum universaalhaisulukuga, valge 90533
33. WC-poti anum universaalhaisulukuga, valge, kõrgendatud 90441
34. WC-poti anum põrandaäravooluga, renoveerimistöödeks, valge 90531
35. WC-pott, Valge 90439
36. WC-pott, Valge , Sign 6893 90437
37. WC-pott, Valge , Sign 6894, kõrgendatud 90442
38. Loputuskasti kinnitus 98949
39. Põrandakinnituse kruvid + valged katikud + valged korgid 98355
41. Põrandakinnitus 98015
42. Põrandakinnitus, liimimine 98030
43. Valged katikud 4 st 94750
44. Vee jagaja 6893/6894 91965
45. Valged korgid 4 st 94752
46. WC-poti anum põrandaäravooluga, renoveerimistöödeks, valge 6873 90535
Hooldamine ja puhastamine
vahendeid, nagu näiteks terasnuustikut või rohelist
hõõrdekäsna. Kasutada ei tohi ka kangeid happeid,
näiteks soolhapet ja väävelhapet, ja kangeid leeliseid,
nagu näiteks seebikivi. Tilkuvad kraanid ja WC-potid
tuleb kiiresti parandada.
Varuosade hankimiseks või parandustööde tellimiseks
pöörduge sanitaartehnika kauplusesse või sanitaar-
tehnika ettevõtete poole. Andmeid nende kohta leiate
telefoniraamatust (vt. alajaotust ”Sanitaartehnilised tööd”).
Kui hoone jääb talveks kütmata, tuleb seal paiknevatest
WC-pottidest vesi välja lasta ja WC-potid kuivatada.
Kallake haisulukku paar klaasitäit tosooli ja katke
vedeliku pind toiduõli kihiga või plastkilega, et vedelik ära
ei aurustuks.

18
„Ifö Sign” 6860, 6861
Pasirinkote optimalų standartinį unitazą su paslėptu nuotekų
vamzdžiu. Paprastai jį galima prijungti taip pat lengvai, greitai
ir tokiomis pačiomis sąlygomis, kaip ir unitazą su įprastu
atviru nuotekų vamzdžiu. Didžiausi matmenys tvirtinimui
prie senų ketaus movų yra nurodyti . pav.
Jei ketaus mova yra per didelė – patrumpinkite ją ( . pav.)
ir tvirtinimui naudokite jungtį „Ifö”-nr. 96525, žr. . pav.
Nepamirškite, kad dangtelį būtina įstatyti į vietą prieš
tvirtinant unitazą, žr. . pav.
3
4
2
6
Dėkojame Jums, kad pasirinkote „Ifö Sign” gaminį.
Pasirinkote tausojantį aplinką ir lengvai prižiūrimą elegantiško dizaino unitazą. Norint užtikrinti tinkamą ir
patikimą pritvirtinimą, labai svarbu, kad montavimo darbai būtų atliekami pagal pateiktas instrukcijas.
„Ifö” negali prisiimti atsakomybės už žalą, kilusią dėl netinkamo sumontavimo.
LT
Papildomai prie „Ifö Sign” 6862 galima užsisakyti:
baltą nuotekų vamzdžio alkūnę, „S” formos arba „P” formos.
„Ifö” nr. 96501, arba „Ifö” nr. 96507. Žr. . pav.
5
Papildomai galima užsisakyti:
Baltos silikoninės gumos sandarinimo juostelę, „Ifö” nr. 98021
Kaip tvirtinti, žr. - . pav.
10
9
Sandarinimo juostelė
Šis klozetas yra paruoštas naudotis „Fresh WC” funkcija,
su higienišku tabletės dozavimu per nuleidimo mygtuką.
Tabletė įdedama į nuleidimo mygtuko mechanizmo vidų
atidarius nuleidimo mygtuką ir įkišus lazdelę į mėlyną
dangčio strypą, kaip parodyta - . pav.
16 17
Dozatorius
Prie vandens įvado jungiama žarnelė yra horizontaliai
ir iš dalies netgi vertikaliai lanksti, ją galima paprastai ir
greitai pritaisyti prie daugumos turimų vandens vamzdžių,
žr. . pav. Žarnelių dydžius ir kitus unitazo matmenis rasite
puslapyje esančiuose brėžiniuose.
Papildomai galima užsisakyti:
Unitazo lanksti žarnelė su išoriniu sriegiu, 13 mm
įlenkimas. „Ifö” nr. 99636. Kaip tvirtinti, žr. . pav.
Unitazo lanksti žarnelė su vidiniu sriegiu, Ifö-nr. 96525.
Kaip tvirtinti, žr. . pav.
WC lanksčios žarnelės
1
29
2
2
Nuotekų vamzdžio alkūnės
Tvirtinimas klijais arba silikonu
Šis unitazas yra pritaikytas tvirtinimui klijais arba silikonu,
žr. - . pav.
Šis būdas naudojamas tvirtinti unitazui su elastine silikono
jungtimi. Pirmiausia nuvalykite grindų paviršių, kad jis būtų
sausas ir be riebalų. Kol silikonas nesukietės, unitazu
naudotis draudžiama.
Jei unitazas prie grindų tvirtinimas klijais ar silikonu, būtina
uždėti „Ifö” nr. 91895 (baltus) arba „Ifö” nr. 91915 (smėlio
spalvos) dangtelius ant unitazo varžtų angų.
WC montavimas su porankiu vien tik ant silikono nėra
rekomenduojamas.
11 15
Priklausomai nuo tabletės sudėties, ji skleidžia malonų kvapą,
daro valomąjį poveikį visam puodui bei bei duoda spalvą.
Šis tirpalas skiriasi nuo įprasto, kabinamo ant puodo
krašto kvapų ir valymo bloko, nes geriau skalaujamas
visas puodas ir nuleidimo poveikis yra užtikrintas.
„Fresh WC” tabletes galima įsigyti šildymo įrangos ir
santechnikos prekių parduotuvėje arba ten, kur buvo
pirktas unitazas.
Informacija apie gamin: 8 800 00651
„Ifö Sign” 6862
Šis unitazas yra skirtas jungti prie nuotekų vamzdžio
sienoje – „P” formos vamzdis.
Papildomai galima įsigyti nuotekų vamzdžių alkūnes,
žr. . pav.
5
„Ifö Sign” 6870, 6872, 6873
Tai puikus unitazas, jei darote remontą. Įrengtas su atviru
„S” formos vamzdžiu ir storu pagrindu, paslepiančiu senų
varžtų skyles grindyse.
Montuojamas ten, kur negalima naudoti „Ifö Sign” 6860,
pvz., kai senoji mova yra per didelė, ir jos negalima
patrumpinti.
Atspari drėgmei tvirtinimo
prie grindų detalė
Papildomai galima užsisakyti:
Atsparią drėgmei tvirtinimo prie grindų detalę „Ifö” nr.
98015. Kaip tvirtinti, žr. . pav.
Atsparią drėgmei klijuojama prie grindų detalę „Ifö” nr. 98030.
Kaip tvirtinti, žr. . pav.
7
8

Reguliuojant didelio nuleidimo kiekį, reikia išimti stovą,
tam jį reikia pasukti per ketvirtį apsukimo pagal laikrodžio
rodyklę, tada patraukti tiesiai į viršų, kaip parodytą . .
pav. Nuleidimo kiekis reguliuojamas perkeliant plūdurą
aukštyn, jei norite nuleisti mažesnį kiekį, arba žemyn - jei
didesnį. Žr. . pav. Mažiausio nuleidimo kiekio padėtys
yra pažymėtos ant plūduro strypo. Galima nustatyti nuo
3,0 iki 8 litrų.
Pageidaujant to paties nuleidimo kiekio abiejose svirtinio
mygtuko padėtyse, reikia nukirpti ant svirties peties
esančią strektę, kaip parodyta . pav.
Papildomai prie šio viengubo nuleidimo galima
užsisakyti:
balto mygtuko komplektą, kurio abi padėtys nuleidžia
vienodą vienodą vandens kiekį.
„Ifö” nr. 98310
Galima grąžinti šį pakeitimą apsukus tiltelį taip, kad
galinė strektė atsidurtų priekyje.
19
Jei unitazas prateka, pirmiausia patikrinkite, ar nėra
pažeistas išleidimo vožtuvo sandarinimo žiedas. Jei
taip, pakeiskite sandarinimo žiedą, „Ifö” nr. 96765, kaip
parodyta pav. - .
Po to patikrinkite, ar gerai užsidaro įleidžiamasis
vožtuvas. Jei ne, pakeiskite įleidžiamąjį vožtuvą, „Ifö” nr.
96766, kaip parodyta pav. - .
Plūduro svirties petys paprastai yra tvirtinamas prie
žemesnės plūduro padėties, kad pakaktų vandens srauto.
Šis nustatymas atlaiko iki 10 bar vandens slėgį. Iškilus
nesklandumams dėl pratekančio unitazo esant dideliam
vandens slėgiui, svirties petį galima perkelti į aukštesnę
padėtį, tada jis gali atlaikyti 12 bar vandens slėgį. Žr. pav. .
Nustatytas nuleidžiamo vandens kiekis
Šiam unitazui buvo atlikta patikra pagal NT VVS 120,
skirta naudojimui su pilnu nuleidimu iki 3,5 litrų. Taip pat
jis buvo pripažintas pagal EN 997 klasę 1 tipą 4, pilnam
4 litrų nuleidimui.
Visi atvežti iš gamyklos unitazai būna nustatyti 4 litrų
pilnam ir 2 litrų pusiniam nuleidimo kiekiui. Dviejų litrų
pakanka šlapimui ir lapeliui popieriaus nuleisti. Tačiau
pageidaujant gali būti nustatytas kitoks nuleidžiamas
kiekis.
2523
26 28
29
Įrangos priežiūra
Pirmiausia užsukite vandens tiekimą. Norėdami
nustatyti mažą nuleidimo kiekį, išmontuokite tiltelį, kaip
pavaizduota - . pav. Nuleidimo kiekis reguliuojamas
perkeliant plūdurą aukštyn, jei norite nuleisti mažesnį
kiekį, arba žemyn – jei didesnį. Žr. . pav. Kiekviena
pakopa sudaro 1 litrą, galima nustatyti nuo 2 iki 5 litrų.
Nuleidžiamo kiekio nustatymas
2423
30
31
32
33
Surinkimas
Dalys surenkamos atvirkštine tvarka. Bakelio tvirtinimo
varžtai priveržiami kryžmai ne didesniu kaip 2,5 Nm
sukimo momentu, kaip pavaizduota . pav. Bakelio
dangčio strypas priveržiamas ne didesniu kaip 1,0 Nm
sukimo momentu, kaip pavaizduota . pav.
35
37
Nuleidimo mygtukas
„Ifö Sign” unitazai turi tausojantį aplinką 4/2 litrų
nuleidimą bei blizgančio chromo svirtinį mygtuką.
Be kita ko papildomai galima užsisakyti:
Pakeltą mygtuko komplektą, blizgančio chromo.
Pritaikytas neįgaliesiems.
„Ifö” nr. 98308
Mygtuko komplektą, kurio abi padėtys nuleistų vienodą
vandens kiekį, baltas.
„Ifö” nr. 98310
Mygtuko ir bakelio
gaubto išmontavimas
Nuimkite mygtuką, laikiklį ir gaubtą, kaip parodyta ,
- . pav.
16
18 22

20
Įprasti unitazai, bidė ir praustuvai turi glazūros paviršių.
Glazūruotus paviršius lengva prižiūrėti, ir jie yra atsparūs
daugumai chemikalų. Dažnai valant niekada neiškils valymo
sunkumų. Naudokite įprastas valymo priemones.
Norint palaikyti švarą, patariama valyti dažnai. Vandens
nuleidimo mygtukui valyti netinka valymo priemonės, jį
valykite šiltu vandeniu su muilu ir nusausinkite pašluoste.
Porcelianui skirtos valymo priemonės netinka chromuotoms
ir plastmasinėms detalėms, o dažnai naudojant šias
priemones vandens nuleidimo mygtukui valyti šis gali įskilti.
Draudžiama naudoti tokias valymo priemones, kurios braižo
paviršių, pavyzdžiui, plieninius šveitiklius bei plaušines
kempines. Nereikėtų naudoti stiprių rūgščių,
Atsarginės dalys
Priežiūros ir valymo patarimai
pvz., druskos bei sieros rūgšties ir stiprių šarmų, pvz.,
natrio hidroksido. Lašančius čiaupus bei pratekančius
unitazus būtina kuo greičiau taisyti.vv
Darydami remontą arba pirkdami atsargines dalis
pasikliaukite šildymo įrangos bei santechnikos
įmonėmis arba parduotuvėmis. Jas rasite telefonų
knygos „Geltonuosiuose puslapiuose”, skyrelyje
„Santechnika”.
Jei namas žiemos metu nėra šildomas, reikia iš unitazo
bakelio išleisti vandenį ir vidų sausai iššluostyti. Į hidraulinį
užtvarą reikia įpilti 0,3-0,4 litro nuo užsalimo apsaugančio
skysčio, o vandens lygis turi būti uždengtas maistiniu
aliejumi arba skaidria folija, kad negaruotų.
Poz. Pavadinimas Ifö nr.
1. Bakelio dangčio strypas 96763
2. Blizgančio chromo svirtinis mygtukas 96660
3. Blizgančio chromo dangčio laikiklis 91782
4. Blizgančio chromo mygtuko komplektas su apsauga nuo vandalų 98302
5. Blizgančio chromo svirtinis mygtukas 98303
6. Matinio chromo svirtinio mygtuko komplektas su apsauga nuo vandalų 98304
7. Matinio chromo svirtinio mygtuko komplektas 98305
8. Baltas svirtinio mygtuko komplektas su apsauga nuo vandalų 98300
9. Baltas svirtinio mygtuko komplektas 98307
10. Dengtas chromu paaukštinto svirtinio mygtuko komplektas 98308
11. Viengubo nuleidimo svirtinio mygtuko komplektas su apsauga nuo vandalų 98309
12. Baltas viengubo nuleidimo svirtinis mygtukas 98310
13. Baltas viengubo nuleidimo svirtinis mygtukas 98312
14. Tiltelio rinkinys 96767
15. Persipylimo vamzdžio rinkinys 96768
16. Išleidžiamojo vožtuvo rinkinys 96769
17. Baltas bakelio gaubtas 90610
18. Įleidžiamojo vožtuvo rinkinys 96766
19. Išleidžiamojo vožtuvo sandarinimo žiedas 96765
20. Komplektne sissevoolutoru 96761
Komplektne sissevoolutoru, Sign 6893 96759
21. Plūduro paketas 96771
22. Didelio nuleidžiamo kiekio plūduro strypas 96770
23. Strektė 91930
24. Guminis stovo žiedas 96764
25. Stovo rinkinys 96772
26. Vidinis bakelis su tarpinėmis 98951
27. Tarpo tarp bakelio ir puodo sandarinimo detalė 96760
28. Vandens skirstytuvas 91370
29. Puodo sandarinimo dangtelis 96773
30. Baltas puodas su paslėptu „S” formos vamzdžiu 90532
31. Baltas puodas su paslėptu „S” formos vamzdžiu, paauk‰tintas 90536
32. Baltas universalus puodas 90533
33. Baltas universalus puodas, paauk‰tintas 90441
34. Baltas puodas su „S” formos vamzdžiu - darant remontą 90531
35. puodas, balta 90439
36. puodas, balta, Sign 6893 90437
37. puodas, balta, Sign 6894, paauk‰tintas 90442
38. Bakelio laikiklis 98949
39. Grindų varžai + balti dangteliai + balti kamšteliai 98355
41. Tvirtinama prie grindų detalė 98015
42. Klijais tvirtinama prie grindų detalė 98030
43. Balti dangteliai 4 st 94750
44. Vandens skirstytuvas 6893/6894 91965
45. Balti kamšteliai 4 st 95752
46 Baltas puodas su „S” formos vamzdžiu - darant remontą 6873 90535
