IFO Sign 6820 Operating manual

95152
www.ifosanitar.com
GB
FI
SE
DK
NO
IföSign 117-13
6820
Barnklosett
Lasten wc
Børnekloset Børneklosett Child WC unitSE
FI
DK NO GB
Monterings- och skötselanvisning .................................................. 3-5
Monterings- og vedligeholdelsesanvisning ................................. 6-8
Monterings- og renholdsanvisning ............................................... 9-11
Operating and maintenance instruction .................................... 12-14
Asennus- ja hoito-ohjeet ................................................................ 15-17

2
tasoaraV•straperapS•reledevreseR•eledevreseR•raledvreseR
3
1
6
4
5
7
15
9
16
10
12
13
11
14
8
2

Ifö Sign 6832 har en exibel vattenanslutning. WC stolen
levereras med högeranslutning men för att byta till vän-
steranslutning gör så här:
Montera bort cisternkåpan enligt bilderna , - .
Dra ner avstängningsventilen från sitt transportläge
(bild ) och dra slangen ur uttaget. Flytta sedan
slangen till uttaget på vänster sida. Dra ej upp avstäng-
ingsventilen direkt utan låt den hänga nere under tiden
som du monterar tillbaka cisternkåpan. Dra därefter upp
avstängingsventilen till sitt transportläge igen om så
önskas (bild ).
Ifö Sign 6820 levereras med en komplett mjuksits spe-
ciellt framtagen för att passa WC-stolen. Mjuksitsen kan
enkelt tas bort för rengöring. Om man önskar att enbart
ha sittringen på WC-stolen kan locket lätt monteras bort.
För bortmontering av sitslocket vänligen se bild under
rubriken Ifö Sign mjuksits på sida 23.
3
Tack för att du valde Ifö Sign Barn WC
Du har valt en miljöriktig, rengöringsvänlig och elegant designad WC-stol.
För att garantera en korrekt och säker installation av produkten uppmanar vi dig att följa
monteringsanvisningen. Ifö ansvarar inte för skador som uppkommit till följd av felaktigt
utförd installation.
Täcklist
Denna wc är förberedd att kunna använda funktionen
Fresh WC, med en hygienisk dosering av en tablett
genom spolknappen.
Tabletten placeras inuti spolarmaturen genom att öppna
spolknappen och släppa ner tabletten i den blå lock-
skruven enligt bild - .
Beroende på tablettens innehåll så ger denna en fräsch
doft, rengörande effekt av hela skålen samt färg.
Denna lösning ger till skillnad mot traditionella doft-
och rengöringsblock som hänger på kanten av skålen
en perfekt rensköljning av hela skålen samt med en
garanterad spoleffekt.
Företaget som säljer Fresh WC heter:
Unilever Sverige AB, Solna
[phone]
[e-mail]
www.unilever.com
12 13
Dosering
Silikonering

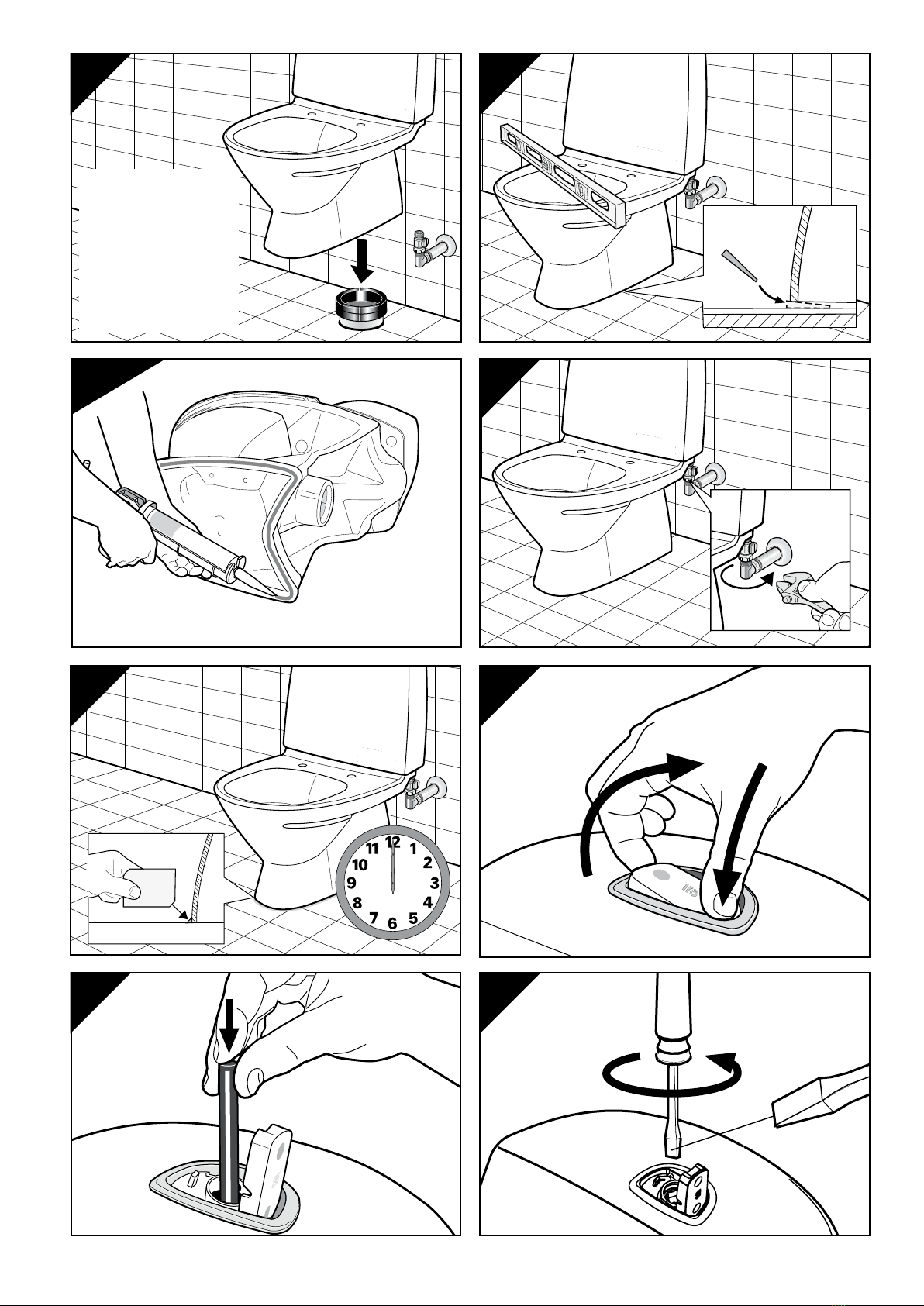

Denna WC-stol är anpassad för silikonering, se bild
-
Metoden gäller för fastsättning av WC-stol med silikon-
fog. Rengör först golvet för en torr och fettfri yta. Använd
ej WC:n förrän silikonet härdat. Ljuddämpningslist,
sylomer eller liknande (b=5mm x h=2mm) får användas i
samband med silikonering.

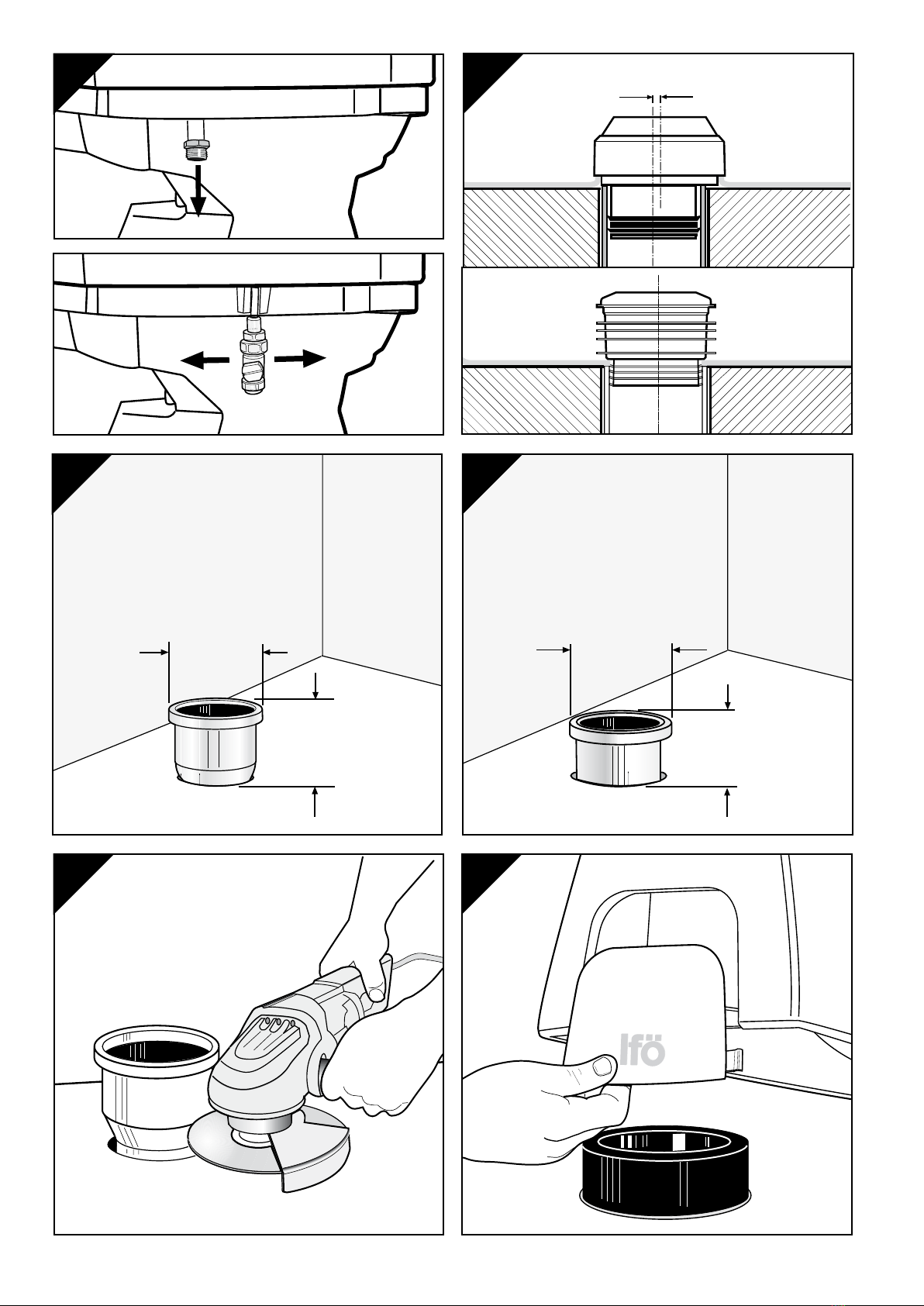

Här har du valt den optimala WC-stolen med inbyggt
S-lås. Den kan normalt installeras lika enkelt, snabbt och
i samma situationer som WC-stolar med traditionellt öp-
pet S-lås. Max mått vid installationen på gamla gjutjärns-
stosar se bild .
Om gjutjärnsstosen är för stor – kapa (bild ) och mon-
tera med WC-anslutning Ifö-nr 96525, se bild .
Kom ihåg att täckluckan måste sättas på plats före mon-
teringen, se bild .
3
4
2
6
Ifö Sign 6820
WC-anslutningar
Vattenanslutningen till inloppsröret är exibelt i höjdled
och även delvis exibelt i sidled för en enkel och snabb
montering till dom esta bentliga vattenrör, se bild .
Anslutningsmått och övrig dimensioner på wc-stolar
enligt måttskisser sidan .
Som tillval nns:
Excentrisk WC-anslutning, 13 mm exibilitet. Ifö-nr.
99636 RSK-nr. 792 49 30. Montering se bild .
Centrisk WC-anslutning, Ifönr. 96525 RSK-nr. 792 49
29. Montering se bild .
23
2
2
1
SE

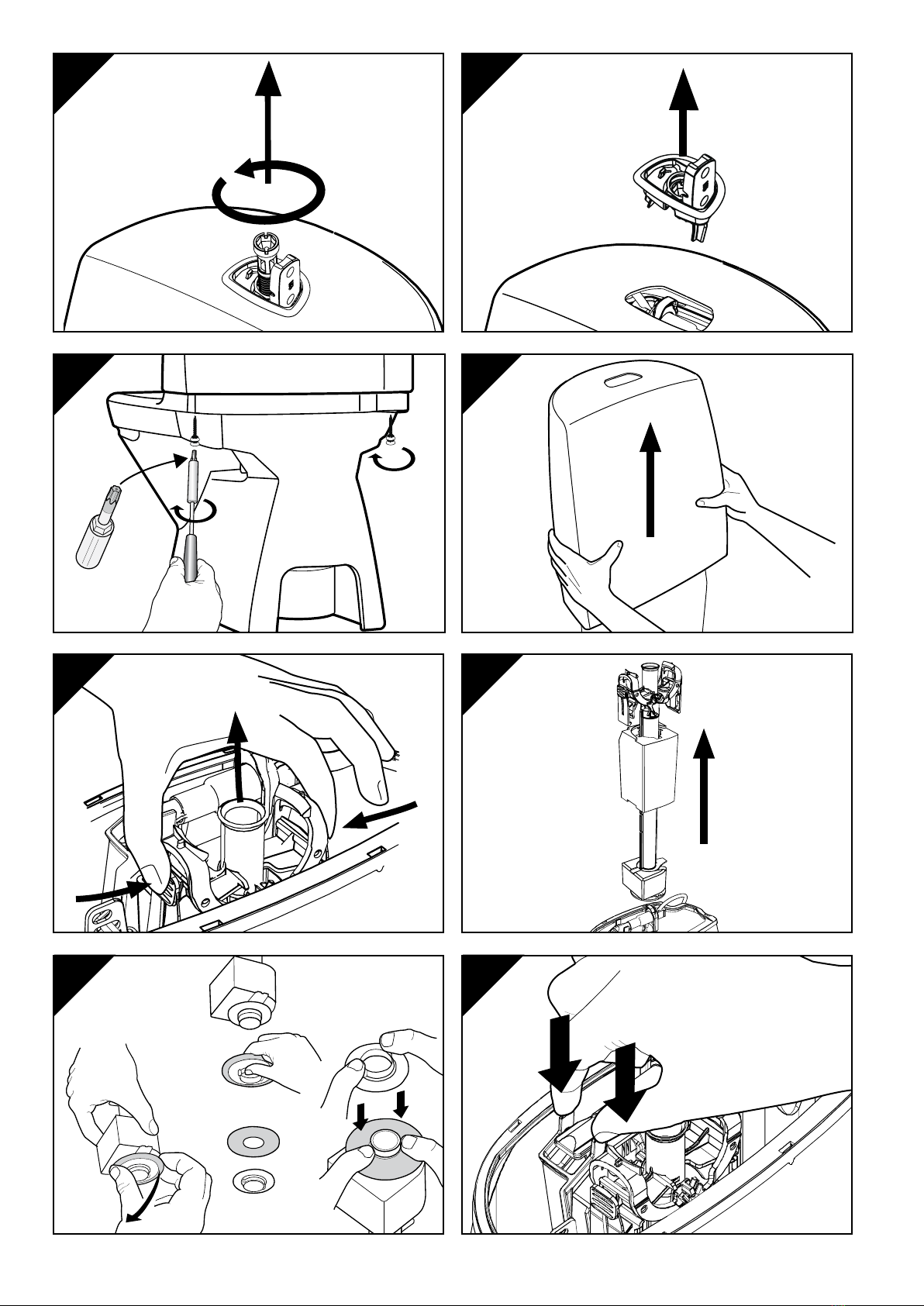

Demontering av spolknapp
och cisternkåpa
Demontera spolknapp, lockfäste och kåpa enligt bild ,
- .
12
14 18
2
1
12 14 14 18
1
Om WC-stolen rinner – kontrollera först att utloppsven-
tilens ventilring inte är skadad. I så fall byt ventilring,
Ifö-nr Z96765, enligt bild - .
Kontrollera sedan att inloppsventilen stänger korrekt.
Om inte, byt inloppsventil, Ifö-nr Z96766, enligt bild -
.
Hävarmen till inloppsottören är normalt monterad på
den lägre ottörinställningen för att ge optimalt vattenö-
de. Denna inställning klarar max 10 bars vattentryck. Vid
problem med att wc-stolen rinner vid höga vattentryck
kan hävarmen yttas till den övre inställningen och klarar
då max 12 bars vattentryck. Se bild .
2119
22
24
25
Service av armatur
711

4
Återmontering
Återmontering sker i omvänd ordning. Skruvarna till
cisternfästet skall dras korsvis med max 2.5 Nm moment
enligt bild . Lockskruven skall dras med max 1.0 Nm
moment enligt bild .
31
33
Justering av spolvolym
Stäng först av vattentilloppet. För att justera spolvolymen
vid liten spolning demontera bryggan enligt bild , .
Justera spolvolymen genom att skjuta ottören uppåt för
mindre spolvolym eller neråt för större. Se bild .
Varje steg är 1 liter, justerbart mellan 2 - 3 liter.
26
För att justera spolvolymen vid stor spolning demontera
stativet genom att vrida detta ett kvarts varv medsols
och sedan lyfta rakt upp enligt bild .
Justera spolvolymen genom att skjuta ottören uppåt för
mindre spolvolym eller neråt för större.
Se bild . Spolvolyminställningar enligt markeringar
på ottörstången. Justerbart mellan 3 - 6 liter.
Önskas samma stora spolvolym vid spolning på bägge
sidor av spolknappen skall spärrhaken på hävarmen
klippas bort enligt bild .
Som tillbehör till denna enkelspolning nns:
Spolknappsats för lika spolmängd på båda sidor,
vit.Ifö-nr. 98310 RSK-nr. 792 50 59
Det går att ångra denna ändring genom att vända på
bryggan så att den bakre spärrhaken monteras framåt.
27
28
29
Inställd spolvattenmängd
Denna wc-stol har godkänd provning enligt NT VVS 120
för användning vid hel spolning ner till 3.5 liter.
Även godkänd enligt EN 997 klass 1 typ 4 för hel spol-
ning 4 liter.
Samtliga wc-stolar är vid leverans från fabrik inställda för
en spolvolym på 4 liter för hel spolning och 2 liter för halv
spolning alternativt 4-liter för båda spolningarna.
Två liter räcker för att spola ut urin och enstaka papper.
Vid behov kan dock justering till annan spolvolym göras.
Rengöringsredskap, som innehåller hårda slipmedel,
såsom stålull och grön bersvamp,skall inte användas.
Starka syror, t. ex. saltsyra och svavelsyra och starka
alkalier, t.ex. kaustiksoda bör inte användas. Droppande
kranar och rinnande WC-stolar bör snarast repareras.
För reparation eller köp av reservdelar anlitar Du en
VVS-entreprenör eller VVS-butik. De nns på Gula
Sidorna i telefonkatalogen under rubrik “Rörarbeten”.
I hus som står ouppvärmt vintertid skall WC-stolens
spolcistern tömmas och torkas torr. Häll 3-4 deciliter
frostskyddsvätska i vattenlåset och täck vattenspegeln
med matolja eller plastfolie för att förhindra avdunstning.
Skötselråd och rengöring
2019
Vanliga WC-stolar, bidér och tvättställ har en glaserad
yta. Glaserade ytor är lätta att hålla rena och är bestän-
diga mot de esta kemikalier. ”Gör rent ofta så uppstår
aldrig rengöringsproblem. Använd vanliga rengöringsme-
del avsedda för porslin.
Undvik dock dessa rengöringsmedel till spolknappen
utan använd här istället varmvatten och tvål samt efter-
torka med trasa”.
Detta på grund av att rengöringsmedel till porslin inte är
avsett för kromade detaljer/plastmaterial och kan där-
med riskera spräcka spolknappen vid itig användning..

1. Lockskruv Z96763 7922169
2. Ifö Sign spolknapp, blankkrom Z98303 7925053
3. Utloppsventil komplett Z96782 7925119
4. Cisternkåpa, vit Z90613 7925113
5. Innercistern med packning Z98960 7925116
6. Inloppsventil komplett Z96766 7922175
7. Inloppsrör komplett Z96784 7922166
8. Stativ komplett Z96781 7925206
9. O-ring stativ Z96783 7925117
10. Vattenfördelare Z91967 7925099
11. Skål med inbyggt S-lås, vit Z90423 7808489
12. Ifö Sign mjuksits 99418 7921870
13. Propp Fastsättning kpl Z91041 7925392
14. Cisternfäste kpl Z98949 7925698
15. Mutter utlopp Z91371
16. Adapter Z96785
5
Pos Benämning Ifönr RSK
Reservdelar

Tak fordi du valgte Ifö Sign børnekloset.
Du har valgt et miljøvenligt, rengøringsvenligt og elegant toilet. For at garantere korrekt og sikker
installation af produktet opfordrer vi dig til at følge monteringsvejledningen.
Ifö påtager sig ikke ansvaret for skader, der er opstået som følge af fejlagtige udført installation.
DK
Silikonering
Du har mulighed for at fastmonteres Deres Ifö Sign wc.
stol til gulvet ved limning / silikonering. Se billede - .
Fastsætning til gulvet skal ske i overensstemmelse med
gulvfabrikanten. Rengør først gulvet så det er fedtfrit og
tørt. Lyddæmpningliste, sylomer eller lignende (b= 5mm
x h= 2mm), kan anvendes. Anvend ikke wc. stolen før
silikonen er tør.
711
Vandtilslutningen til toilettets indløbslange er eksibel i
højden og delvis også til siderne, hvilket giver en nem
montering til de este eksisterende vandinstallationer, se
billede .
Tilslutningsmål og øvrige mål på wc. stolene fremgår af
målskitserne på side .
Som standard medfølger en lige wc. tilslutning, Ifö
nr.96525. Montering se billede .
Som tilvalg:
Excentrisk wc. tilslutning, 13 mm. eksibilitet. Ifö nr.
99636. Montering se billede .
1
23
2
2
WC- tilslutningen
6
De maksimale mål ved montering på gamle
støbejernsstudser fremgår af billede .
Hvis støbejernsstudsen er for stor, skal den skæres
af (billede ). Udfør herefter monteringen med WC-
tilslutning, Ifö-nr 96525. Se billede .
Husk, at topdækslet skal sættes på før montering.
Se billede .
3
4
2
6
2119
22 24
25
Hvis vandet løber konstant i wc. skålen – kontroller først
at udløbsventilens ventilring ikke er skadet. Hvis dette er
tilfældet monter ny ventilring Ifö nr.Z96765.
Se billede - .
Kontroller derefter at indløbsventilen lukker korrekt. Hvis
ikke monteres ny indløbsventil Ifö nr. Z96766.
Se billede - .
Hævearmen på indløbsventilen, er normalt monteret
på den lave yderindstilling for tidsmæssigt at give den
optimale vandpåfyldning af cisternen. Denne indstilling
klarer maksimalt et 10 bars vandtryk. Ved problemer
med højere vandtryk yttes hævearmen til øverste
indstilling. Se billede .
Servicering af armaturet
Afmontering af skylleknap og
cisternekappe
Afmonter skylleknappen, cisternekransen, og cisterne
kappen som anvist på billede , - .
12 14 18
Dosering
Dette WC er forberedt til at kunne bruge funktionen
Fresh WC med hygiejnisk dosering af en tablet ved
hjælp af skylleknappen.
Tabletten anbringes i skyllearmaturet ved at åbne skyl-
leknappen og sætte tabletten ned i den blå lågskrue som
vist på billede - .
Afhængigt af tablettens indhold kan den afgive en frisk
duft, rengørende effekt i hele skålen samt farve.
I modsætning til traditionelle duft- og rengøringsblokke,
der hænger på kanten af skålen, giver denne løsning en
perfekt renskylning af hele skålen med garanteret skyl-
leeffekt.
Fresh WC markedsføres af:
Unilever Sverige AB, Solna
[phone]
[e-mail]
www.unilever.com
12 13
Ifö Sign 6820
Du har valgt den optimale WC-stol med indbygget S-lås.
Den kan normalt monteres lige så enkelt, hurtigt og på
de samme steder som WC-stole med traditionel, åben
S-lås.
Ifö Sign 6820 leveres med et komplet blødt sæde, der er
specielt designet til at passe til toilettet.
Det bløde sæde kan fjernes for nem rengøring. Hvis
man ønsker kun at have sæderingen på toilettet, kan
låget let afmonteres.
Se billede under overskriften Ifö Sign blødt sæde på
side 23 for afmontering af sædelåget.
2

7
Genmonteringen sker i omvendt rækkefølge. Skruerne til
cisternefæstet skal spændes krydsvis med max 2,5 Nm
moment, som vist på billede . Lågskruen skal spæn-
des med max 1,0 Nm moment som vist på billede .
31
33
Genmontering
Deres Ifö wc. stol er fra fabrikken indstillet til 4 og 2 liters
dobbeltskyl. Stort set alle danske aøbssystemer opfyl-
der kravene til 4/2 liter skyl inden for normerne i DS 432,
eller den europæiske fælles norm EN 12056-2. Men
skulle De være bekendt med, at netop Deres aøbssys-
tem afviger i forhold til ovenstående, vil vi råde Dem til,
at forhøje skyllemængden efter behov.
Har der tidligere været forstoppelse i Deres aøbssys-
tem, kan det skyldes en defekt, eller dårligt fungerende
kloakledning, man bør da ændre skyllet til 6/3 liter eller
højre skyllemængde. Ifö’s toiletter kan nemt indstilles fra
2 – op til 8 liter.
Er aøbssystemet af ældre dato ( ældre end 1970) og
udført af lerrør uden indvendig glasering eller betonrør.
Forhøj da skyllemængden.
! OBS. Den reducerede skyllemængde 2,0 liter må ikke
anvendes generelt, da dette kan medføre tilstopning i
aøbssystmet. Skyllemængden 2 liter bør kun anvendes
til udskylning af urin.
Skyllevolumen
Indstilling af skyllevolumen
Vedligeholdelsesvejledning
Ifö Clean glasuren består af 2 lag glasur. En standard og
en speciel glasur. Specielglasuren er ekstrem tynd og
nkornet, hvorved de små mikroskopiske ujævnheder
som ndes på normal porcelæn er fjernet. Den dob-
belte glasur giver en ekstrem hård og jævn overade
hvor snavs og kalk har svært ved at sætte sig fast. Ifö
Clean glasuren brændes i ca. 12 timer ved 1200 – 1400
graders varme. Hermed opnås en meget hård og hold-
bar porcelænsoverade, som tåler de este former for
rengøringsmidler uden at glasuren bliver forringet med
tiden.
At Ifö Sign toiletterne har Ifö Clean glasur, gør toilettet
meget rengøringsvenligt, men ikke vedligeholdelsesfri.
For at holde toiletskålen fri for kalk og snavs og bevare
den rene og blanke glasur, er det nødvendigt at rengøre
toiletkummen ofte. Ifö anbefaler mindst 1. gang ugentlig.
Anvend et toiletrensemiddel med syre, f. eks eddike
eller citronsyre. Den type rengøringsmidler har en pH
værdi fra 2 - 3. Selve rengøringen udføres ved at påføre
rengøringsmidlet på glasuren. Lad rengøringsmidlet
virke et par minutter, hvorefter porcelænet renses med
en stiv børste eller svamp. Er der opstået kraftige kalk-
belægninger og misfarvninger, kan det være nødvendigt
at lade rengøringsmidlet virke i længere tid af gangen,
eller gentage behandlingen ere gange.
! Undgå at anvende følgende rengøringsmidler:
Skurecreme, skurepulver
Aøbsrens
Aggressive rengøringsmidler, lud og blegemidler
Stålrensemidler og ståluld.
Mekanisk rengøring (skarpe genstande, f.eks. spartel).
Rengøring af toiletsæde og skylleknap
Komponenter i plast og metal tåler ikke de stærke
syreholdige rengøringsmidler som skal anvendes ved
renholdelse af porcelæn.
Til rengøring af toiletsædet og skylleknappen anvendes
et mildt neutralt rengøringsmiddel, f.eks. opvaskemid-
del – pH værdi 5 – 7 i kombination med lunkent vand. Til
selve rengøringen anvendes en blød børste eller svamp.
Undgå at anvende følgende rengøringsmidler:
Skurecreme, skurepulver
Aøbrens
Aggressive rengøringsmidler, lud og blegemidler
Stålrensemidler og ståluld.
Mekanisk rengøring (skarpe genstande, f.eks. spartel
Striber på glasuren bagerst i skålen.
Striberne kommer af indtørret kalk og okker, og kan
skyldes 2 årsager.
• Vandet siver konstant fra cisternen p.g.a. en fejl på
armaturet.
• Striberne er opstået p.g.a. efterløb, sammenholdt
med manglende og forkert vedligeholdelse.
! Efterløb er ingen produktfejl, men skyldes tilbage
blivende vand i fordelerrøret.
Små vandmængder kræver en fordeling af skylle
vandet for rette vandow.
• Efter toiletskyl vil vand i fordelerrøret sive ud ba
gerst i skålen, varighed ca. 2 – 3 minutter. Dette
kaldes efterløb.
Rengøring af den indvendige del af toiletkummen.
Deres nye Ifö Sign toilet er forsynet med Ifö’s speciale
patenterede rengøringsvenlige glasur, Ifö Clean.
Luk først for vandtilførslen. For indstilling af
skyllevolumen ved lille skyl demonteres broen som
vist i ill. 23, 24. Skyllevolumenet indstilles ved at skyde
ydeventilen opad for mindre eller nedad for større
skyllevolumen. Se ill. 30. Kan indstilles i intervallet
2-5 liter (model 6832: 2-3 liter) i spring a 1 liter.
For indstilling af skyllevolumen ved stort skyl demonteres
stativet ved at dreje det en kvart omdrejning mod højre
og løfte det lige op som vist i ill. 31. Skyllevolumenet
indstilles ved at skyde ydeventilen opad for mindre
skyllevolumen eller nedad for større. Se ill. .
Indstilling af skyllevolumen jævnfør markeringer på
ydeventilstangen. Kan indstilles i intervallet 3-8 liter
(model: 6832 3-6 liter).
Hvis der ønskes samme store skyllevolumen ved tryk
på begge sider af skylleknappen, klippes spærhagen på
løftearmen af som vist i ill. 33.
Som tilbehør til dette enkelskyl ndes:
Skylleknapsæt til samme skyllevolumen i begge sider,
hvid. Ifö-nr. 98310, RSK-nr. 7925059
Ændringen kan senere fortrydes ved at montere broen,
så den bagerste spærhage vender fremad.
26
27
29
28
2019

1. Lågskrue Z96763 609446.651
2. Ifö Sign skylleknap, blank krom Z98303 609446.681
3. Udløbsventil komplet Z96782 609457.500
4. Cisternekappe, hvid Z90613 609457.300
5. Indercisterne med pakning Z98960 609457.280
6. Indløbsventil komplet Z96766 609446.700
7. Indløbsrør komplet Z96784 609446.750
8. Stativ komplet, 6832 Z96781 609457.882
9. O-ring stativ Z96783 609457.725
10. Vandfordeler Z91967 609459.521
11. Skål med indbygget S-vandlås Z90423
12. Ifö Sign blødt sæde 99418 614538.100
13. Plug fastgørelse kpl Z91041
14. Cisternebeslag kpl Z98949 609446.653
15. Mutter udløb Z91371
16. Adapter Z96785
8
Reservedele
Pos Benævnelse Ifö-nr VVS-nr.
striberne bagerst i skålen være farvet blå. Proble-
metikken er som ovenstående. Striberne er opstået som
følge af det normale efterløb, sammenholdt med mang-
lende eller forkert vedligeholdelse.
De blå kalkholdige striber fjernes ved almindelig rengøring
med et syreholdigt rengøringsmiddel.
• Efterløb kan danne mørke kalkstriber bagerst i
toiletkummen. Kalkstriberne fjernes ved almindelig
rengøring med et syre holdigt rengøringsmiddel. pH
værdi 2-3
Efterløb med Fresh WC tabletter
Anvendes der Fresh tabletter i Deres Ifö Sign toilet, vil

Dette toalettet er forberedt for å kunne bruke funksjonen
Fresh WC, med en hygienisk dosering av en tablett
gjennom spyleknappen.
Tabletten plasseres i spylearmaturen ved å åpne
spyleknappen og slippe ned tabletten i den blå lokk-
skruen som vist på bilde , .
Avhengig av tablettens innhold vil denne gi en frisk duft,
rengjørende effekt på hele skålen, samt farge.
I motsetning til tradisjonelle duft- og rengjøringsblokker
som henger på kanten av skålen, gir denne løsningen
en perfekt skylling av hele skålen med en garantert
spyleeffekt.
Fresh WC-tablettene kan kjøpes i din VVS-butikk eller
der du kjøpte toalettet.
Forbrukerkontakt: [phone]
9
Takk for at du har valgt Ifö Sign børneklosett.
Du har valgt et miljøriktig, rengjøringsvennlig og elegant designet klosett. For å garantere en korrekt
og sikker installering av produktet, oppfordrer vi deg til å følge monteringsanvisningen. Ifö er ikke
ansvarlig for skader som har oppstått som følge av feilaktig utført installering.
NO
1
Vanntilkoblingen til innløpsrøret er eksibel i høyden
og delvis eksibel i sideretningen for rask og
enkel montering til de este vannrør. Se bilde .
Tilkoblingsmål og andre dimensjoner for toalettet nnes
på side .
Som tilbehør nnes:
Eksentrisk toalett-tilkobling, 13 mm eksibilitet. Ifö-nr.
99636. Montering, se bilde .
Sentrisk toalett-tilkobling, Ifö-nr. 96525.
Montering, se bilde .
Toalett-tilkoblinger
23
2
2
Silikonering
12 13
Dosering
Dette toalettet er tilpasset for liming/silikonering, se bilde
– .
Metoden gjelder festing av toalettet med elastisk silikon-
fuge. Rengjør først gulvet slik at overaten er tørr og fri
for fett. Ikke bruk toalettet før silikonet har blitt hardt.
Lyddempende strimmel, sylomer eller lignende (b= 5mm
x h= 2mm) kan brukes.
711
Hvis toalettet renner, kontroller først at utløpsventilens
ventilring ikke er skadet. I så fall, bytt ventilring, Ifö-nr.
Z96765, i henhold til bilde – .
Kontroller deretter om innløpsventilen stenger riktig. Hvis
den ikke gjør det, bytt innløpsventil, Ifö-nr. Z96766, i
henhold til bilde – .
Hevarmen til innløpsottøren er vanligvis montert på den
laveste ottørinnstillingen for å gi optimal vanntilførsel.
Denne innstillingen håndterer et vanntrykk på maksimalt
10 bar. Dersom toalettet renner på grunn av høyt vanntrykk,
kan hevarmen yttes til den øvre innstillingen, og hånd-
terer da et vanntrykk på maksimalt 12 bar. Se bilde .
2119
22 24
29
Service av spylearmatur
Innstilt spylevannsmengde
Dette toalettet er testet og godkjent i henhold til NT VVS
120 for bruk ved full spyling ned til 3,5 liter. Det er også
godkjent i henhold til EN 997 klasse 1 type 4 for full
spyling, 4 liter.
Samtlige toaletter leveres med et fabrikkinnstilt
spylevolum på 4 liter for full spyling, og 2 liter for halv
spyling. To liter er tilstrekkelig til å spyle ut urin og litt
papir. Ved behov kan man justere spylevolumet.
Ifö Sign Art 6820
Hvis støpejernsrøret er for stort, kan du kutte det (bilde )
og montere med toalettilkobling Ifö-nr. 96525, se bilde .
Husk at dekselet må settes på plass før monteringen, se
bilde .
3
4
2
6
Demontering av spyleknapp
og sisternekappe
Spyleknappen, lokkfestet og kappen demonteres som vist
på bilde , – .
12 14 18
Her har du valgt det optimale toalettet med innebygd
S-lås. Det kan vanligvis installeres like enkelt, raskt og
i samme situasjoner som toaletter med en tradisjonell
åpen S-lås. Maksimumsmål ved installasjon på gamle
støpejernsrør, se bilde .
Ifö Sign 6820 levereres med et komplett mykt sete spe-
sielt utviklet for å passe til WC-stolen.
Det myke setet kan enkelt fjernes for rengjøring. Om
man ønsker å bare ha sitteringen, kan lokket enkelt
demonteres.
For demontering av lokket, se bilde under overskriften
Ifö Sign mykt sete på side 23.
2

10
Steng vanntilførselen. For å justere spylemengden
ved liten spyling, demonter bryggen i henhold til bilde 23
og 24.
Juster spylemengden ved å skyve ottøren oppover for
mindre spylevolum eller nedover for større. Se bilde 30.
Hvert steg er 1 liter, justerbart mellom 2–5 liter, for
modell 6832 mellom 2–3 liter.
For å justere spylemengden ved stor spyling demonter
stativet ved å vri det en kvart runde medsols og deretter
løft rett opp som på bilde 31.
Juster spylemengden ved å skyve ottøren oppover for
mindre spylevolum eller nedover for større.
Se bilde 32. Spylemengdeinnstillinger i henhold til
markeringer på ottørstangen. Justerbart mellom 3,0 og
8 liter, for modell 6832 3–6 liter.
Ønskes det samme store spylevolum med spyling på
begge sider av spyleknappen skal sperrehaken på
hevearmen klippes bort som på bilde 33.
Som tilbehør til denne enkeltspylingen ns:
Spyleknappsats for lik spylemengde på begge sider,
hvit.Ifö-nr. 98310 RSK-nr. 792 50 59
Man kan angre denne forandringen ved å snu bryggen
slik at den bakre sperrehaken monteres på fremsiden.
Justering av spylemengde
20
19
Tilbakemontering
Tilbakemontering skjer i omvendt rekkefølge. Skruene til
sisternefestet festes i kryss med et maksimalt moment
på 2,5 Nm i henhold til bilde . Lokkskruen trekkes til med
et maksimalt moment på 1,0 Nm i henhold til bilde .
31
337
Vedlikeholdstips og rengjøring
Vanlige toaletter, bidéer og servanter har glasserte over-
ater. Glasserte overater er lette å holde rene, og tåler
de este kjemikalier. Ved hyppig rengjøring oppstår det
aldri rengjøringsproblemer. Bruk vanlige rengjøringsmidler.
”Rengjør ofte, så oppstår det aldri rengjøringsproblemer.
Unngå imidlertid rengjøringsmiddel på spyleknappen,
bruk i stedet varmt vann og såpe og tørk av med en klut
etterpå.”
Dette er fordi rengjøringsmidler for porselen er ikke
egnet for forkrommede detaljer/plastmaterialer, og kan
derfor forårsake sprekker i spyleknappen ved hyppig
bruk.
Rengjøringsredskap som inneholder harde slipemidler,
for eksempel stålull eller grønn bersvamp, må ikke bru-
kes. Sterke syrer, for eksempel saltsyre eller svovelsyre,
og sterke alkalier som kaustisk soda bør ikke brukes.
Kraner som drypper og toaletter som renner bør repare-
res snarest mulig.
Kontakt en VVS-entreprenør eller VVS-butikk for repa-
rasjoner eller kjøp av reservedeler. Du kan nne dem i
telefonkatalogens gule sider under ”Rørleggertjenester,
varme og sanitær”.
26
28
29
27
I hus som står uoppvarmet om vinteren, må toalettets
spylesisterne tømmes og tørkes. Hell 3–4 desiliter frost-
væske i vannlåsen, og dekk vannspeilet med matolje
eller plastfolie for å forhindre fordampning.

1. Lokkskrue Z96763 6047382
2. Ifö Sign spyleknapp, blank krom Z98303 6047436
3. Utløpsventil komplett Z96782 6047209
4. Sisternekåpe, hvit Z90613 6045603
5. Innersisterne med pakning Z98960 6045606
6. Innløpsventil komplett Z96766 6047391
7. Innløpsrør komplett Z96784 6047229
8. Stativ komplett Z96781 6047211
9. O-ring-stativ Z96783 6047208
10. Vannfordeler Z91967 6045141
11. Skål med innebygd S-lås, hvit Z90423
12. Ifö Sign mykplastsete 99418 6046509
13. Plug festing Z91041 6047602
14. Sisternefeste kpl Z98949 6047418
15. Mutter Utløp Z91371
16. Adapter Z96785
11
Reservedeler
Pos. Benevnelse Ifö-nr. NRF

Dosing
12
This WC is prepared for the Fresh WC function, with a
hygienic dosing of a tablet through the ush button.
The tablet is placed inside the ush armature by opening
the ush button and releasing the tablet in the blue cover
screw, as illustrated in images - .
Depending on the content of the tablet, it produces a fresh
odour, cleaning effect on the whole bowl and colour.
This solution differs from traditional odour and cleaning
blocks that are suspended from the rim of the bowl, by
perfectly rinsing the entire bowl and retaining full ushing
effect.
The tablets, Fresh WC, can be purchased from your local
plumbing centre or from where the WC was purchased.
Consumer contact: [phone]
12 13
WC connections
The water connection to the inlet pipe is exible
vertically and also partially exible laterally, for simple
and fast installation to most existing water pipes,
see image . Connection dimensions and other
dimensions on WC units according to dimension
diagrams page .
Available as an option:
Eccentric WC connection, 13 mm exibility. Ifö no.
99636. Installation, see image .
Centric WC connection, Ifö-no. 96525.
Installation, see image .
1
23
2
2
Siliconing
This WC unit is suitable for bonding / siliconing, see
images - .
The method applies to installation of WC units using
elastic silicone joint. First clean the oor to obtain a dry
and grease free surface. Do not use the WC before the
silicone has cured.
Silencing strip, sylomer or similar (w=5mm x h= 2mm)
may be used.
711
Thank you for choosing Ifö Sign Child WC unit.
You have chosen an environmentally friendly, easy to clean and elegantly designed WC unit.
To guarantee correct and reliable installation of this product we urge you to follow the installation
instructions. Ifö cannot accept liability for damage that occurs as a result of faulty installation.
GB
Ifö Sign Art 6820
If the cast iron connectors are too large – cut (image )
and install with WC connection Ifö-no 96525, see
image .
Remember that the cover must be positioned before
installation, see image .
3
4
2
6
Removal of ush button
and cistern cover
Remove the ush button, cover mounting and cover as
illustrated in images , - .
12 14 18
If the WC unit runs – rst check that the outlet valve’s
valve ring is not damaged. If it is, replace the valve ring,
Ifö no. Z96765, as illustrated in images - .
Then check that the inlet valve closes correctly. If it does
not, replace the inlet valve, Ifö no. Z96766, as illustrated
in images - .
The lever arm to the inlet oat is normally installed
on the lower oat setting for optimum water ow. This
setting can handle a water pressure of 10 bars. In the
event of the WC unit running at high water pressures,
the lever arm can be moved to the upper setting and
then handles a maximum water pressure of a 12 bars.
See image .
2119
22 24
25
Servicing armatures
You have chosen the optimum WC unit with built-in
S-lock. It can usually be installed as quickly and easily,
and in the same situations, as WC units with traditional
open S-locks. Maximum dimensions for installation on
old cast iron connectors, see image .
Ifö Sign 6820 is supplied with a soft seat that has been
specially designed to t the WC pedestal.
The soft seat can be easily removed for cleaning.
If only wish to have the ring on the WC pedestal, you
can remove the lid.
Before removing the seat lid, please refer to image
under the Ifö Sign soft seat heading on page 23.
2

13
Set ush water volume
This WC-unit is test approved according to NT VVS 120
for use at full ush down to 3.5 litres. Also approved
according to EN 997 class 1 type 4 for full ushing 4 litres.
All WC units are factory set at delivery for a ushing
volume of 6 litres for full ushing and 3 litres for half. Two
litres is sufcient for ushing out urine and single sheets
of paper. If necessary, adjustment can be carried out for
other ushing volumes
Maintenance advice and cleaning
Reinstalling
Reinstall in reverse order. The screws for the cistern
mounting must be tightened alternately to a maximum
torque of 2.5 Nm as illustrated in image . The cover
screw must be tightened to a maximum torque of
1.0 Nm as illustrated in image .
31
33
First shut off the water supply. To adjust the ush volume
for the short ush, remove the bridge as shown in g.
, .
Adjust the ush volume by moving the oat upwards for
less and downwards for more. See g. .
Each increment is 1 litre, adjustable from 2-5 litres, or
from 2-3 litres for model 6832.
To adjust the ush volume for the long ush, remove the
unit by turning it a quarter turn clockwise and then lifting
straight up as in g. .
Adjust the ush volume by moving the oat upwards for
less and downwards for more. See g. . Flush volume
settings are marked out on the oat rod. Adjustable from
3-8 litres, or 3-6 litres for model 6832.
To have the same ush volume on both sides of the ush
button, cut away the catch on the lever arm as shown in
g. .
Optional accessory for single ushing: Flush button
kit for same ush volume on both sides, white. Ifö no.
98310 RSK no. 7925059.
This modication can be changed by turning the bridge
so that the rear catch is installed facing forwards.
Adjusting the ushing volume
20
19
26
27
28
29
Normal WC units, bidets and wash basins have a glazed
surface. Glazed surfaces are easy to keep clean and
are resistant against most chemicals. Clean regularly to
prevent cleaning problems. Use normal cleaning agents.
“Clean regularly to prevent cleaning problems. However,
avoid using cleaning agents on the ush button, instead,
use hot water and soap and wipe dry with a cloth”.
This is because cleaning agents for porcelain are not
intended for chrome parts/plastics and can risk cracking
the ush button if used frequently.
Cleaning utensils, which contain abrasive agents, such
as wire wool and green scouring pads, must not be
used. Strong acids, e.g. hydrochloric acid and sulphuric
acid and strong alkalines, e.g. caustic soda should not
be used. Dripping taps and running WC units must be
repaired immediately.
For repair or to purchase spare parts, contact a
plumbing contractor or plumbing centre. They can be
found in the Yellow Pages.
In houses that are unheated during the winter, the WC
unit’s ush cistern must be drained and dried out. Pour
3-4 decilitres of anti-freeze into the water trap and cover
the water mirror with cooking oil or cling lm to prevent
evaporation.

14
Spare parts
Pos Designation Ifö no.
1. Cover screw Z96763
2. Ifö Sign ush button, polished chrome Z98303
3. Outlet valve assembly Z96782
4. Cistern cover Z90613
5. Inner cistern with gasket Z98960
6. Inlet valve assembly Z96766
7. Inlet pipe assembly Z96784
8. Frame assembly Z96781
9. O-ring frame Z96783
10. Water distributor Z91967
11. Bowl with built-in S-trap, white, Z90423
12. Ifö Sign soft seat 99418
13. Plug fastening Z91041
14. Cistern mountning Z98949
15. Outlet nut Z91371
16. Adapter Z96785

Ifö Sign 6832:ssa on joustava vesiliitäntä. WC-istuin toi-
mitetaan oikeanpuoleisella liitännällä varustettuna, mutta
voit vaihtaa liitännän vasemmanpuoleiseksi seuraavasti:
Irrota huuhtelusäiliön kansi, katso kuvia , - .
Siirrä sulkuventtiili alas kuljetusasennosta (kuva ) ja
vedä letku ulos yhteestä. Siirrä letku sitten vasemmalla
olevaan yhteeseen. Älä nosta sulkuventtiiliä heti takai-
sin ylös vaan anna sen olla alhaalla, kunnes olet ensin
asentanut huuhtelusäiliön kannen paikoilleen. Aseta sen
jälkeen sulkuventtiili tarvittaessa takaisin kuljetusasen-
toon (kuva ).
Ifö Sign 6820:n mukana toimitetaan pehmeä istuinkansi,
joka on muotoiltu erityisesti tähän WC-istuimeen sopi-
vaksi. Pehmeä istuinkansi on helppo irrottaa puhdista-
mista varten. Jos haluat, että WC-istuimessa on pelkkä
istuinrengas, istuinkansi on helppo irrottaa pois. Katso
istuinkannen irrotusohjeet Ifö Sign -pehmeä istuinkansi
-kohdan kuvasta sivulla 23.
Olet valinnut optimaalisen WC-istuimen, jossa on sisään-
rakennettu S-lukko. Tämä WC-istuin voidaan tavallisesti
asentaa yhtä helposti ja nopeasti samoihin kohteisiin
kuin tavalliset, perinteisellä avoimella S-lukolla varustetut
WC-istuimet. Maksimimitat asennettaessa vanhoihin
valurautamuhveihin: katso kuvaa .
Jos valurautamuhvi on liian iso, katkaise (kuva ) ja tee
asennus käyttämällä WC-liitintä (Ifö-nro 96525), katso
kuvaa . Muista, että piilotettava lukko on asetettava
paikoilleen ennen asennusta, katso kuvaa .
Tämän WC-istuimen kanssa voidaan käyttää Fresh
WC -toimintoa, joka mahdollistaa raikastinpuikon
hygieenisen annostelun huuhtelupainikkeen avulla.
Raikastinpuikko sijoitetaan huuhteluvarren sisään
avaamalla huuhtelupainike ja asettamalla tabletti
siniseen kansiruuviin, ks. kuvia - .
Raikastinpuikko tuo raikkaan tuoksun ja puhdistaa
tehokkaasti koko wc-kulhon ja kirkastaa pinnat.
Tämä ratkaisu puhdistaa täydellisesti koko WC-kulhon ja
takaa tehokkaan huuhtelun, toisin kuin perinteiset wc-
kulhon reunaan ripustettavat tuoksu- tai puhdistussäiliöt.
Fresh WC -tuotteiden jälleenmyyjä:
Unilever Sverige AB, Solna
[phone]
[e-mail]
Tuloputken vesiliitäntä on korkeussuunnassa joustava
ja sivusuunnassa osittain joustava, joten WC-istuin
voidaan asentaa useimpiin tavallisiin vesiputkiin helposti
ja nopeasti, katso kuvaa . WC-istuinten liitäntämitat
ja muut mitat on kuvattu mittapiirroksissa sivulla .
Valittavana on seuraavat vaihtoehdot:
Epäkeskeinen WC-liitäntä, 13 mm:n joustavuus. Ifö-nro
99636, RSK-nro 792 49 30. Katso asennusohje kuvasta
. Keskeinen WC-liitäntä, Ifö-nro 96525, RSK-nro 792
49 29. Katso asennusohjeet kuvasta .
15
FI
Täcklist
12 13
3
4
2
6
23
2
2
1
2
1
12 14 18
1
WC-liitännät
Kiinnitys silikonilla
Annostelu
Kiitos, että valitsit Ifö Sign -lasten WC:n.
Valintasi on ympäristöystävällinen, tyylikkäästi muotoiltu ja helposti puhtaana pidettävä WC-istuin.
Jotta tuotteen oikea ja turvallinen asennus voitaisiin taata, pyydämme sinua noudattamaan
asennusohjetta. Ifö ei vastaa virheellisestä asennuksesta aiheutuvista vahingoista.
Ifö Sign 6820
Jos WC-istuin vuotaa, tarkista ensin, että tyhjennys-
venttiilin tiivisterengas ei ole vaurioitunut. Jos venttiilin
tiivisterengas on vaurioitunut, vaihda se uuteen (Ifö-nro
Z96765, ks. kuvia - ). Tarkista tämän jälkeen, että
täyttöventtiili sulkeutuu oikein. Muussa tapauksessa
vaihda täyttöventtiili (Ifö-nro Z96766), ks. kuvia - .
Tulouimurisarjan vipuvarsi on asennettu tavallisesti
alemman uimuriasetuksen kohdalle, jotta veden virtaus
olisi mahdollisimman optimaalinen. Tämä asetus kestää
enintään 10 baarin vedenpaineen. Jos WC-istuin vuo-
taa korkealla vedenpaineella, vipuvarsi voidaan siirtää
ylempään asetukseen, jolloin se kestää enintään 12
baarin vedenpaineen. Katso kuvaa .
Poista huuhtelupainike, avaa kannen kiinnitys ja irrota
kansi kuvien , - mukaisesti.
12 14 18
2119
22 24
25
Huuhtelupainikkeen ja huuhtelusäiliön
kannen irrottaminen
Osien huolto
Tämä wc-istuin sopii kiinnitettäväksi liimalla katso kuva
- . WC-istuin kiinnitetään liimasaumalla. Puhdista
ensin lattia, jotta se on pölytön ja rasvaton. WC:ta ei
tule käyttää ennen kuin liima on kunnolla kuivunut.
Äänenvaimennuslistaa tai vastaavaa (leveys= 5mm x
korkeus = 2mm) voi käyttää liimakiinnityksen yhteydessä.
711

Katkaise ensin veden syöttö. Säädä pienen huuhtelun
huuhtelumäärä irrottamalla ensin silta, ks. kuvia , .
Voit pienentää huuhtelumäärää siirtämällä uimuria ylö-
späin ja suurentaa huuhtelumäärää siirtämällä uimuria
alaspäin. Katso kuvaa . Kukin säätöaste vastaa yhtä
litraa, ja huuhtelumäärää voidaan vaihdella 2–3 litran
välillä.
Säädä ison huuhtelun huuhtelumäärää poistamalla ensin
runko-osa kääntämällä sitä neljänneskierros myötäp-
äivään ja nostamalla sitä sitten ylöspäin kuvan
mukaisesti.
Vähennä huuhtelumäärää työntämällä uimuria ylöspäin
ja suurenna huuhtelumäärää siirtämällä uimuria ala
späin.
Katso kuvaa . Uimuritankoon on merkitty huuhtelu-
määrän asetukset. Asetusta voidaan säätää 3–6 litran
välillä.
Jos haluat valita huuhtelupainikkeen molemmille puolille
saman huuhtelumäärän, katkaise vipuvarren lukitussalpa
kuvan mukaisesti.
Yksöishuuhtelua varten saatavilla olevat lisävarusteet:
huuhtelupainikesarja (sama huuhtelumäärä molemmilla
puolilla), valkoinen. Ifö-nro 98310, RSK-nro 792 50 59.
Tätä asetusta voidaan muuttaa myöhemmin kääntämällä
siltaa niin, että takana oleva lukitussalpa asennetaan
eteen.
Tämä WC-istuin on hyväksytty NT VVS 120 -standardin
mukaisesti 3,5 litran isoa huuhtelua varten. WC-istui-
mella on myös standardin EN 997 (luokka 1, tyyppi 4)
mukainen hyväksyntä 4 litran isoa huuhtelua varten.
Kaikki WC-istuimet on säädetty tehtaalla niin, että ison
huuhtelun huuhtelumäärä on 4 litraa ja pienen huuhtelun
2 litraa. Vaihtoehtoisesti molemmat huuhtelut voidaan
säätää 4 litran huuhtelumäärälle. Kaksi litraa on riittävä
määrä virtsan ja muutaman paperin huuhtelua varten.
Tarvittaessa huuhtelumäärää voidaan muuttaa.
16
31
33
26
27
28
29
2019
Huuhteluveden määrän säätäminen
Huuhtelutehon säätäminen
Uudelleenasennus
Uudelleenasennus tapahtuu päinvastaisessa järje-
styksessä. Kiinnitä huuhtelusäiliön pidikkeen ruuvit ristiin
enintään 2,5 Nm:n tiukkuuteen kuvan mukaisesti.
Kiinnitä kannen ruuvi enintään 1,0 Nm:n tiukkuuteen
kuvan mukaisesti.
Puhdistus- ja hoito-ohjeet
Tavallisissa WC-istuimissa, bideissä ja pesualtaissa on
kiiltävä pinta. Se on helppo pitää puhtaana, ja lisäksi
pinta kestää hyvin tavallisimpia puhdistusaineita. Lika ei
aiheuta ongelmia, kun puhdistat pinnat riittävän usein.
Käytä tavallisia posliinipinnoille tarkoitettuja puhdistu-
saineita.
Älä kuitenkaan puhdista näillä puhdistusaineilla huuh-
telupainiketta vaan puhdista se lämpimällä vedellä ja
saippualla tai pyyhi se puhdistusliinalla.
Posliinin puhdistukseen tarkoitetut puhdistusaineet eivät
sovi kromatuille pinnoille/muovimateriaaleille, sillä ne voi-
vat naarmuttaa huuhtelupainiketta.
Älä käytä WC-istuimen puhdistamiseen hankaavia puh-
distusvälineitä, kuten teräsvillaa tai hankaussientä. Älä
myöskään käytä voimakashappoisia aineita, kuten suola-
tai rikkihappoa tai vahvoja emäksisiä puhdistusaineita,
kuten lipeää. Vuotavat hanat ja WC-istuimet on korjat-
tava välittömästi.
Lisätietoja korjauksesta tai varaosien hankinnasta saat
LVI-asentajilta ja LVI-alan liikkeistä, joiden yhteystietoja
voit etsiä puhelinluettelon keltaisilta sivuilta kohdasta
Putkityöt.
Jos talo on kylmillään talviaikaan, tyhjennä ja kuivaa
WC-istuimen huuhtelusäiliö. Kaada vesilukkoon 3–4 dl
pakkasnestettä ja estä haihtuminen peittämällä veden
pinta ruokaöljyllä tai muovifoliolla.

Nro Nimike Ifö-nro
1. Kannen ruuvi Z96763
2. Ifö Sign -huuhtelupainike, kiiltävää kromia Z98303
3. Tyhjennysventtiili, täydellinen Z96782
4. Huuhtelusäiliön kansi, valkoinen Z90613
5. Sisäsäiliö ja tiiviste Z98960
6. Täyttöventtiili, täydellinen Z96766
7. Tuloputki, täydellinen Z96784
8. Runko, täydellinen Z96781
9. O-regas, runko Z96783
10. Vedenjakaja Z91967
11. Wc-kulho, sisäänrakennettu S-lukko, valkoinen Z90423
12. Ifö Sign -pehmeä istuinkansi 99418
13. Kiinnitystappi Z91041
14. Säiliön kiinnitys Z98949
15. Tyhjennys mutteri Z91371
16. Adapteri Z96785
17
Varaosat

18
1
5 6
±13 mm
99636
96525
2
max
80 mm
max
150 mm
3
max
75 mm
max
160 mm
4

19
7
10
8
11
1
2
12
13 14
SE/ Rengör golvet för en
torr och fettfri yta.
DK/ Rengør gulvet så det
er tørt og fedtfrit
NO/ Rengjør gulvet for å få
en tørr og fettfri overate.
GB/ Make sure the surface
of the tiles clean, dry and
free from grease.
FI/ Puhdista lattia niin, että asennuspinta
on kuiva ja rasvaton.
9

2
1
1
20
15
17
19
21
16
18
20
22
T25
