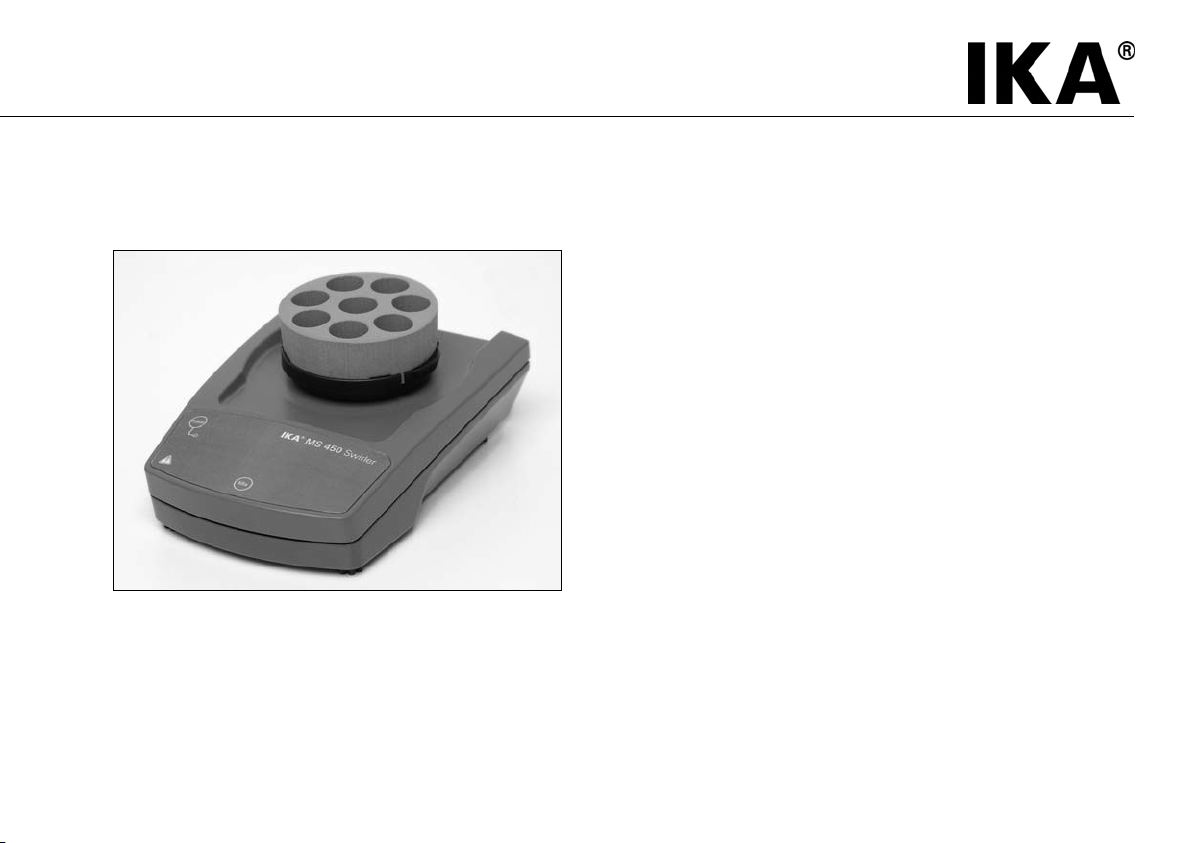

IKA MS 450 Swirler User manual

Betriebsanleitung DE 3
Operating instructions EN 9
Mode d’emploi FR 15
Indicaciones de seguridad ES 21
Veiligheidsinstructies NL 22
Norme di sicurezza IT 23
Säkerhetsanvisningar SV 24
Sikkerhedshenvisninger DA 25
Sikkerhetshenvisninger NO 26
Turvallisuusohjeet FI 27
Instrućões de seguranća PT 28
Wskazówki bezpieczeństwa PL 29
Bezpečnostní upozornění CS 30
Biztonsági utasitások HU 31
Varnostna navodila SL 32
Bezpečnostné pokyny SK 33
Ohutusjuhised ET 34
Drošības norādes LV 35
Saugos reikalavimai LT 36
MS 450 Swirler
39 156 00
3915600_MS450Swirler_022009:3345300_VG3_042005_kvmb_1 16.03.2009 17:51 Uhr Seite 1

CE-KONFORMITÄTSERKLÄRUNG DE
Wir erklären in alleiniger Verantwortung, dass dieses Produkt den
Bestimmungen der Richtlinien 2006/95/EG und 89/336/EG entspricht und
mit den folgenden Normen und norminativen Dokumenten übereinstimmt:
DIN EN IEC 61010-1 und DIN EN IEC 61326-1.
CE-DECLARATION OF CONFORMITY EN
We declare under our sole responsibility that this product corresponds to
the regulations 2006/95/EC und 89/336/EC and conforms with the stan-
dards or standardized documents DIN EN IEC 61010-1 and DIN EN IEC
61326-1.
DÉCLARATION DE CONFORMITÉ CE FR
Nous déclarons sous notre propre responsabilité que ce produit est confor-
me aux réglementations 2006/95/CE et 89/336/EC et en conformité avec
les normes ou documents normalisés suivant DIN EN IEC 61010-1 et DIN
EN IEC 61326-1.
2
022009
A
B
D
C
Pos. Bezeichnung Designation Désignation
A Taste “Power” Button “Power” Bouton “Power”
B Universalaufsatz Universalaufsatz Universalaufsatz
C Schaumstoffeinsatz Schaumstoffeinsatz Schaumstoffeinsatz
D Gerätefuss Base Pied
E Taste “Mix” Button “Mix” Bouton “Mix”
E
MS 450 Swirler
3915600_MS450Swirler_022009:3345300_VG3_042005_kvmb_1 16.03.2009 17:51 Uhr Seite 2

Seite
CE - Konformitätserklärung 2
Sicherheitshinweise 3
Auspacken 4
Bestimmungsgemäßer Gebrauch 4
Inbetriebnahme 5
Zubehör 6
Wartung und Reinigung 7
Technische Daten 7
Gewährleistung 8
Ersatzteilliste 8
Ersatzteilbild 37
Zu Ihrem Schutz
• Lesen Sie die Betriebsanleitung vor Inbetriebnahme voll-
ständig und beachten Sie die Sicherheitshinweise.
•Bewahren Sie die Betriebsanleitung für Alle zugänglich auf.
•
Beachten Sie, dass nur geschultes Personal mit dem Gerät arbeitet.
•Beachten Sie die Sicherheitshinweise, Richtlinien, Arbeitsschutz-
und Unfallverhütungsvorschriften.
• Das Gerät darf nur mit dem originalen Steckernetzteil betrieben
werden.
• Das Netzteil darf nur mit dem landestypischen Adapter betrieben
werden.
•Tragen Sie Ihre persönliche Schutzausrüstung entsprechend der
Gefahrenklasse des zu bearbeitenden Mediums. Ansonsten be-
steht eine Gefährdung durch:
- Spritzen von Flüssigkeiten,
- Herausschleudern von Teilen,
- Erfassen von Körperteilen, Haaren, Kleidungsstücken und Schmuck.
•Stellen Sie das Gerät frei auf einer ebenen, stabilen, sauberen,
rutschfesten, trockenen und feuerfesten Fläche auf.
•Die Gerätefüße müssen sauber und unbeschädigt sein.
• Befestigen Sie Zubehörteile und aufgestellte Gefäße gut, da
sonst Schüttelgefäße beschädigt oder herausgeschleudert wer-
den können.
•Prüfen Sie vor jeder Verwendung Gerät und Zubehör auf Be-
schädigungen. Verwenden Sie keine beschädigten Teile.
• Platzieren Sie ein einzelnes Schüttelgefäß mittig und mehrere
Schüttelgefäße gleichmäßig.
• Spitze, scharfkantige Gefäße führen an den Aufsätzen zu Abrieb.
•Beachten Sie eine Gefährdung durch
- entzündliche Materialien,
- Glasbruch infolge mechanischer Schüttelenergie.
•Bearbeiten Sie nur Medien, bei denen der Energieeintrag durch
das Bearbeiten unbedenklich ist. Dies gilt auch für andere Ener-
gieeinträge, z.B. durch Lichteinstrahlung.
•Betreiben Sie das Gerät nicht in explosionsgefährdeten Atmos-
phären, mit Gefahrstoffen und unter Wasser.
• Sicheres Arbeiten ist nur mit Zubehör, das im Kapitel „Zubehör“
beschrieben wird, gewährleistet.
• Montieren Sie das Zubehör nur bei gezogenem Netzstecker.
•Nach einer Unterbrechung der Stromzufuhr läuft das Gerät nicht
von selbst wieder an.
•Im Betrieb kann sich das Gerät erwärmen.
Zum Schutz des Gerätes
• Spannungsangabe des Typenschildes muss mit Netzspannung
übereinstimmen.
•Vermeiden Sie Stöße und Schläge auf Gerät oder Zubehör.
•Das Gerät darf nur von einer Fachkraft geöffnet werden.
3
022009
Inhaltsverzeichnis
Sicherheitshinweise
DE
3915600_MS450Swirler_022009:3345300_VG3_042005_kvmb_1 16.03.2009 17:51 Uhr Seite 3

• Auspacken
- Packen Sie das Gerät vorsichtig aus
- Nehmen Sie bei Beschädigungen sofort den Tatbestand auf
(Post, Bahn oder Spedition)
• Lieferumfang
- Schüttler MS 450 Swirler
- Netzteil
- Universalaufsatz MS 3.3
- Schaumstoffeinsatz
- Betriebsanleitung
• Verwendung
 zum Mischen von Flüssigkeiten im Dauerbetrieb
für einzelne oder mehrere Gefäße
• Verwendungsgebiet
- Laboratorien - Schulen
- Apotheken - Universitäten
Das Gerät ist für den Gebrauch in allen Bereichen geeignet, außer
industriellen Bereichen.
Der Schutz für den Benutzer ist nicht mehr gewährleistet, wenn
das Gerät mit Zubehör betrieben wird, welches nicht vom
Hersteller geliefert oder empfohlen wird oder wenn das Gerät in
nicht bestimmungsgemäßem Gebrauch entgegen der Hersteller-
vorgabe betrieben wird.
4
022009
Auspacken Bestimmungsgemäßer Gebrauch
3915600_MS450Swirler_022009:3345300_VG3_042005_kvmb_1 16.03.2009 17:51 Uhr Seite 4

2 Schüttelvorgang Betätigen Sie die Taste “Mix”.
starten Der Schüttelvorgang wird gestartet.
5
022009

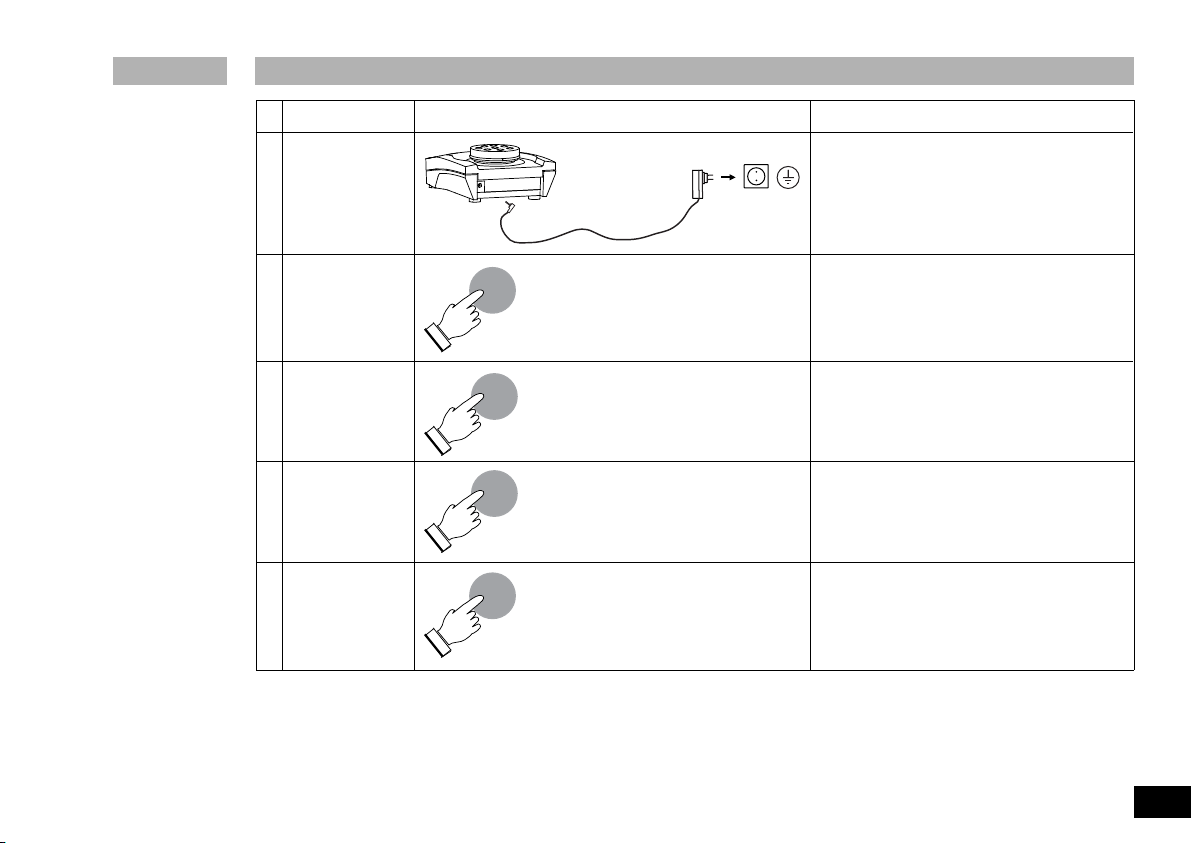

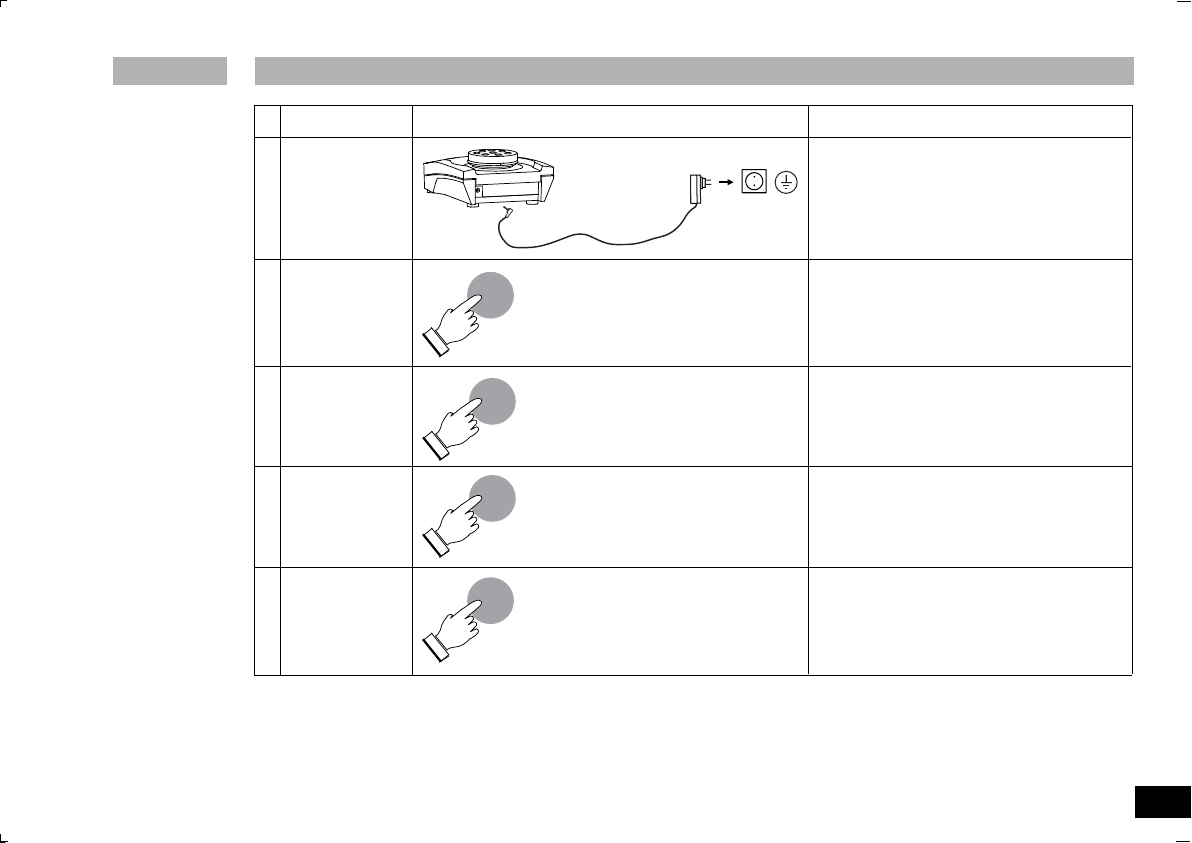

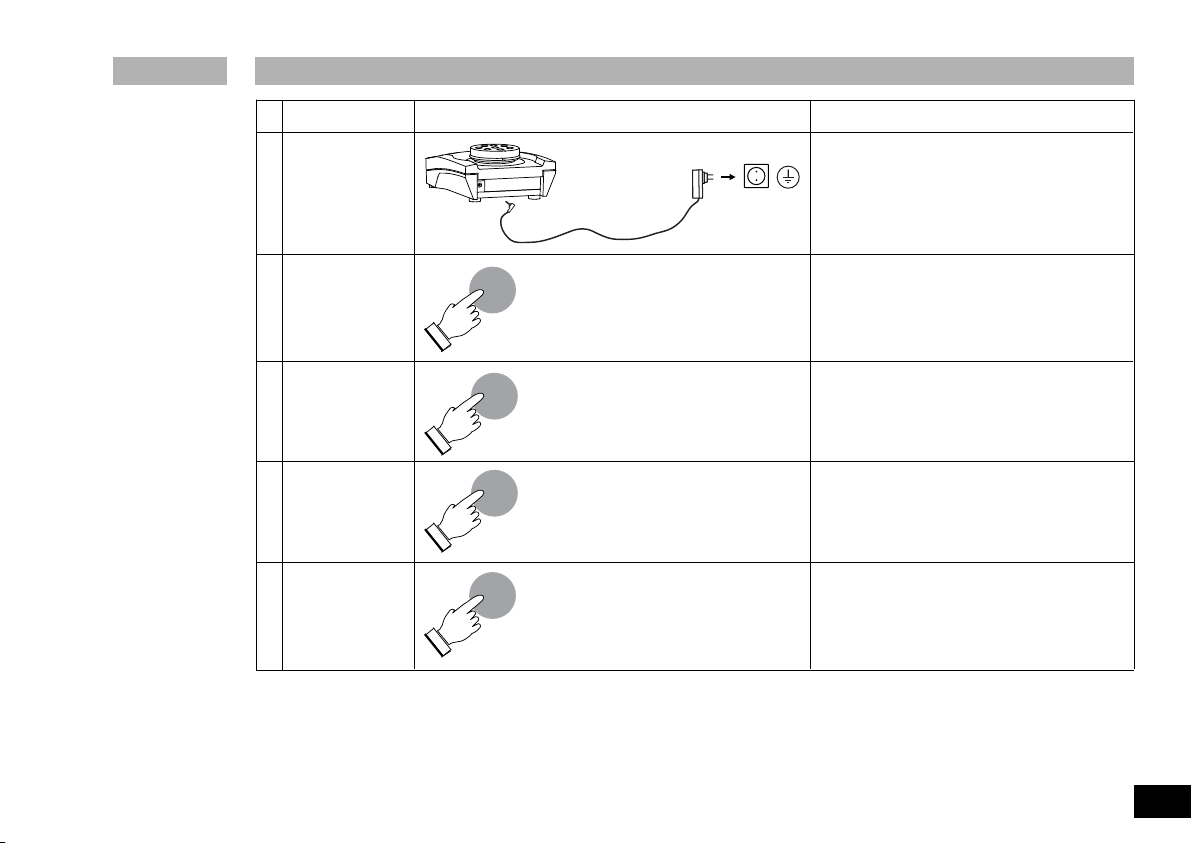

Einstellungen Aktion
Das Gerät ist nach Einstecken
des Netzsteckers betriebsbereit.
Power
Inbetriebnahme
1 Gerät LED leuchtet.
einschalten
Power
4 Gerät LED erlöscht.
ausschalten
Mix
3 Schüttelvorgang Betätigen Sie die Taste “Mix” nochmals.
beenden Der Schüttelvorgang wird beendet.
Mix
3915600_MS450Swirler_022009:3345300_VG3_042005_kvmb_1 16.03.2009 17:51 Uhr Seite 5

6
022009

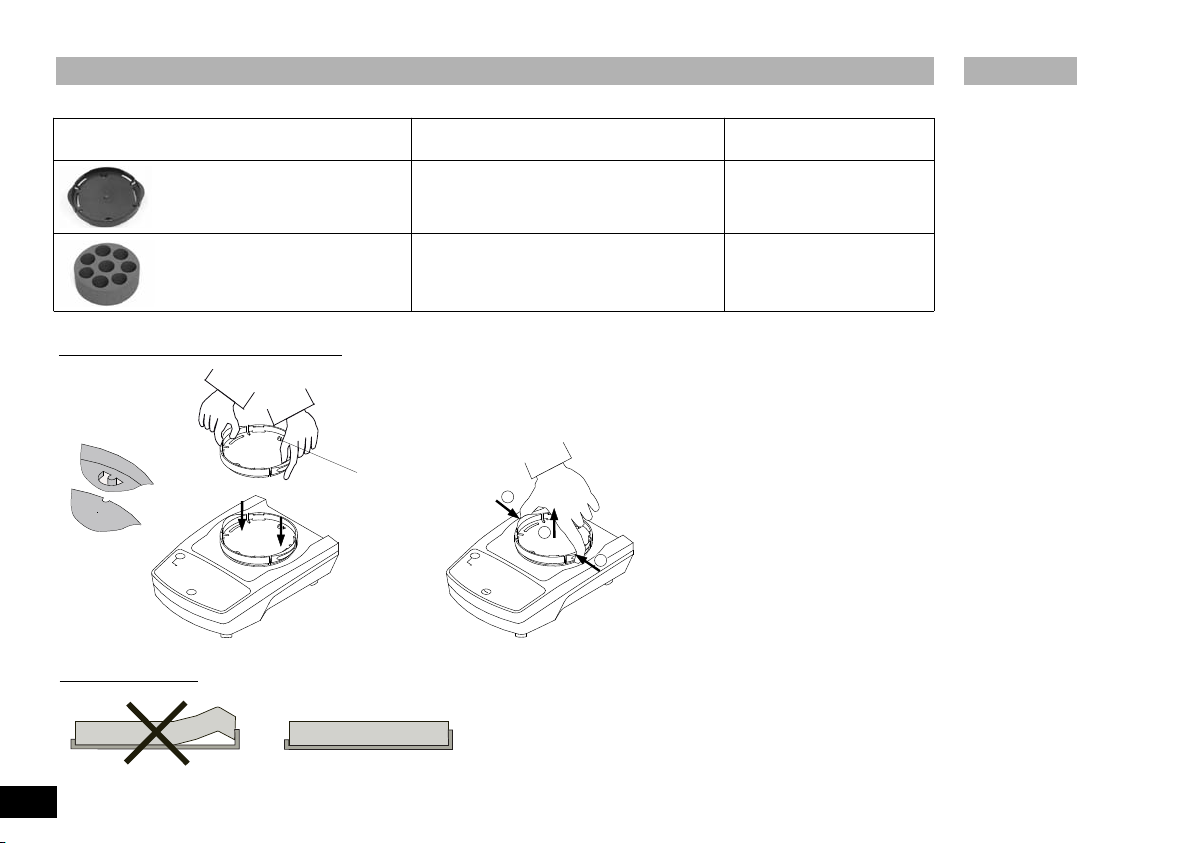

Bezeichnung Beschreibung Ident-Nr.
MS 3.3 - Für verschiedene 3426600
Universalaufsatz Schaumstoffeinsätze
Schaumstoffeinsatz - Zum Einsetzen in den L005338
Universalaufsatz
Zubehör
Start
Stop
Power
1
2
1
Mix
Power
Detail A
A
Wechsel Universalaufsatz MS 3.3
Verwendung des Einsatzes
3915600_MS450Swirler_022009:3345300_VG3_042005_kvmb_1 16.03.2009 17:51 Uhr Seite 6

7
022009
Das Gerät arbeitet wartungsfrei.
Reinigung
Verwenden Sie nur von IKA empfohlene Reinigungsmittel.
Verwenden Sie zum Reinigen von:
Farbstoffen Isopropanol
Baustoffen Tensidhaltiges Wasser, Isopropanol
Kosmetika Tensidhaltiges Wasser, Isopropanol
Nahrungsmitteln Tensidhaltiges Wasser
Brennstoffen Tensidhaltiges Wasser
- Beim Reinigen darf keine Feuchtigkeit in das Gerät dringen.
- Tragen Sie zum Reinigen des Gerätes Schutzhandschuhe.
- Falls andere als die empfohlenen Reinigungs- oder Dekonta-
minationsmethoden angewendet werden, fragen Sie bitte bei
IKA nach.
Ersatzteilbestellung
Bei Ersatzteilbestellungen geben Sie bitte Folgendes an:
- Gerätetyp
- Fabrikationsnummer des Gerätes, siehe Typenschild
- Positionsnummer und Bezeichnung des Ersatzteiles,
siehe Ersatzteilbild und -liste.
Reparaturfall
Im Reparaturfall muss das Gerät gereinigt und frei von gesund-
heitsgefährdenden Stoffen sein.
Senden Sie das Gerät in der Originalverpackung zurück. Lagerver-
packungen sind für den Rückversand nicht ausreichend. Verwen-
den Sie zusätzlich eine geeignete Transportverpackung.
Wartung und Reinigung
Steckernetzteil
Input V 100 - 240
A0,8
Hz 50/60
Output Vdc 24
24W.LPS
(Limited power source)
Schutzklasse 2 (doppelt isoliert)
Schüttler
Betriebsspannung Vdc 24
mA 800
Leistungsaufnahme Normal-Betrieb W 20
Leistungsaufnahme Standby--Betrieb W 2
Motor-Leistungsabgabe W 8
Antrieb EC - Motor
Drehzahl rpm 450, Fixdrehzahl
Drehzahleinstellung keine
Drehzahlanzeige keine
Schüttelhub mm 4,5
Schüttelbewegung horizontal, kreisförmig
Zul. Einschaltdauer % 100
Zul. Umgebungstemperatur °C +5 bis +40
Zul. rel. Feuchte % 80
Schutzart nach DIN EN 60529 IP 21
Verschmutzungsgrad 2
Überspannungskategorie II
Geräteeinsatz über NN m max. 2000
Abmessung (B x T x H) mm 148 x 205 x 63
ohne Aufsatz
Gewicht ohne Beladung kg 2,9
Max. Beladung inkl. Aufsatz kg 0,5
Technische Änderungen vorbehalten!
Technische Daten
3915600_MS450Swirler_022009:3345300_VG3_042005_kvmb_1 16.03.2009 17:51 Uhr Seite 7

Entsprechend den IKA-Verkaufs-und Lieferbedingungen beträgt
die Gewährleistungszeit 24 Monate. Im Gewährleistungsfall wen-
den Sie sich bitte an Ihren Fachhändler, oder senden Sie das
Gerät unter Beifügung der Lieferrechnung und Nennung der Re-
klamationsgründe direkt an unser Werk. Frachtkosten gehen zu
Ihren Lasten.
Die Gewährleistung erstreckt sich nicht auf Verschleißteile und
gilt nicht für Fehler, die auf unsachgemäße Handhabung und unzu-
reichende Pflege und Wartung, entgegen den Anweisungen in
dieser Betriebsanleitung, zurückzuführen sind.
Pos. Bezeichnung
1 Torx Taptite Linsenschraube
2 Torx Plastite Linsenschraube
3 Torx Plastite Linsenschraube
5 Torx Taptite Zylinderschraube
7 Gehäuse-Unterteil
8 Gehäuse-Oberteil
8 Motorhalterung
11 EC-Motor
13 Kugellager
14 Gummifuss
15 Frontschild
16 Etikett
17 Fenstereinsatz
18 Folie
19 BLP
21 Sicherungsring
22 Netzteil mit Adapter
23 Schüttelrahmen
24 Schütteltisch
25 Universalaufsatz MS 3.3
30 Kabelbinder
8
022009
Gewährleistung Ersatzteilliste
3915600_MS450Swirler_022009:3345300_VG3_042005_kvmb_1 16.03.2009 17:51 Uhr Seite 8

9
022009
Page
CE-Declaration of conformity 2
Safety instructions 9
Unpack 10
Correct use 10
Commissioning 11
Accessories 12
Maintenance and cleaning 13
Technical data 13
Warranty 14
Spare parts list 14
Spare parts diagram 37
For your protection
• Read the operating instructions in full before starting up and
follow the safety instructions.
•Keep the operating instructions in a place where they can be
accessed by everyone.
•Ensure that only trained staff work with the appliance.
•Follow the safety instructions, guidelines, occupational health
and safety and accident prevention regulations.
•The device must only be operated with the original plug-in power
supply unit.
• The power supply unit must be operated with the appropriate
country adapter.
•Wear your personal protective equipment in accordance with the
hazard category of the medium to be processed. Otherwise
there is a risk of:
- splashing liquids,
- projectile parts,
- body parts, hair, clothing and jewellery getting caught.
•Set up the appliance in a spacious area on an even, stable, clean,
non-slip, dry and fireproof surface.
•The feet of the appliance must be clean and undamaged.
•Firmly secure the accessories and vessels in place, otherwise
shaking vessels could be damaged or projected out.
•Check the appliance and accessories beforehand for damage
each time you use them. Do not use damaged components.
• Position one single shaking vessel in the centre and several sha-
king vessels so that they are evenly spread out.
• Sharp edged vessels cause wear debris on the attachments.
•Beware of the risk of
- flammable materials,
- glass breakage as a result of mechanical shaking power.
•
Only process media that will not react dangerously to the extra
energy produced through processing. This also applies to any
extra energy produced in other ways, e.g. through light irradiation.
• Do not operate the appliance in explosive atmospheres, with
hazardous substances or under water.
• Safe operation is only guaranteed with the accessories descri-
bed in the ”Accessories” chapter.
• Always disconnect the plug before fitting accessories.
•The appliance does not start up again automatically following a
cut in the power supply.
•The appliance may heat up when in use.
For the protection of the equipment
•The voltage stated on the nameplate must correspond to the
mains voltage.
•Protect the appliance and accessories from bumps and impacts.
•The appliance may only be opened by experts.
Contents
Safety instructions
EN
3915600_MS450Swirler_022009:3345300_VG3_042005_kvmb_1 16.03.2009 17:51 Uhr Seite 9

10
022009
•Unpack
- Please unpack the device carefully
- In the case of any damage a fact report must be set
immediately (post, rail or forwarder)
•Delivery scope
- Shaker MS 450 Swirler
- Power supply
- Universal attachment MS 3.3
- Rubber foam insert
- Operating instructions
•Use
 For mixing liquids in continuous mode
for single or several vessels
•Range of use
- Laboratories - Schools
- Pharmacies - Universities
This device is suitable for use in all areas, except industrial areas.
The safety of the user cannot be guaranteed if the appliance is
operated with accessories that are not supplied or recommended
by the manufacturer or if the appliance is operated improperly con-
trary to the manufacturer’s specifications.
Unpack Correct use
3915600_MS450Swirler_022009:3345300_VG3_042005_kvmb_1 16.03.2009 17:51 Uhr Seite 10
