iNels RFDA-73M/RGB User manual

RGB
LED
trake
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
1/10
RFDA-73M/RGB RFDA-73M/RGB






RFRP-20
Characteristics /
• The dimmer for LED strips is used for independent control of 3 single-color LED strips or one
RGB LED strip.
• The expanded selection of control modes enables it to be combined with:
a) Detectors, Controllers and System units iNELS RF Control
b) by control signal 0(1)-10V
c) by connecting to iNELS BUS using a DAC ballast.
• The unit‘s three-module design with switchboard mounting enables connection of dimmed
load 3x 5A, which represents:
a) single-color LED strip 7.2 W (ELKO Lighting) - 3x 8 m
b) RGB LED strip 14.4 W (ELKO Lighting) - 10 m.
• 6 light functions - smooth increase or decrease with time setting 2s-30 min.
• When switched off, the set level is stored in the memory, and when switched back on, it returns
to the most recently set value.
• The dimmer may be controlled by up to 32 channels (1 channel represents 1 button on the
controller).
• The power supply of the unit is in the range of 12-24 V DC, and is indicated by a green LED.
• The package includes an internal antenna AN-I, in case of locating the unit in a metal switch-
board, you can use the external antenna AN-E for better signal reception.
• Memory status can be pre-set in the event of a power failure.
• Fo r co mp one nt s label le d as iNELS R F Co ntro l2 (R FI O2), it is possible to set the repeater function
via the RFAF/USB service device.
• Range up to 160 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO2 that support this feature.
• Communication frequency with bidirectional protocol iNELS RF Control2 (RFIO2).
• You will find more on light sources and dimming options at www.elkoep.com/solutions.
Assembly /
mounting into switchboard
Connection of an LED strip /
RGB strip Single/ Pojedinačni LED
Radio frequency signal penetration through various construction materials /
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards reinforced concrete metal partitions common glass
RF WHITE
-+-+-+-++
RED GREEN BLUE MASTER 10V
GND -+-+-+Un
W W W
+ 12-24 V DC
-+-+-+-++
RED GREEN BLUE MASTER 10V
RED GREEN BLUE
GND -+-+-+Un
R G B
+ 12-24 V DC
RF RGB
RF COLOR
For more information, see “Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures
Trokanalni dimer za LED (RGB) trake
www.elkoep.rs
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
RS
Karakteristike
• Dimer za LED trake, koji se koristi za nezavisnu konrolu tri jednobojne LED trake ili jedne
RGB LED trake.
• Proširen izbor kontrolnih moda omogućava kombinaciju sa:
a) Detektorima, kontrolerima i sistemskim jedinicama iNELS RF Control
b) uređaj sa izlaznim signalom 0(1)-10V
• Dizajn sa tri modula sa montiranjem na radnu tablu omogućava povezivanje prigušnog opte-
rećenja 3x5A, što predstavlja:
a) jednobojna LED traka 7.2 W (ELKO Lighting) - 3x 8 m
b) RGB LED traka 14.4 W (ELKO Lighting) - 10 m.
• 6 funkcija osvetljenja - blago povećanje ili smanjenje sa vremenskim podešavanjem od 2s-
30 min.
• Kada se isključi, podešeni nivo se čuva u memoriji i vraća se na poslednje podešeno stanje
nakon ponovnog uključivanja.
• Univerzalnim dimerom se može upravljati do 32 kanala (1 kanal predstavlja 1 dugme na
kontroleru).
• Napon napajanja jedinice je u opsegu od 12 do 24 V DC i označen je zelenom LED lampicom.
• Paker uključuje unutrašnju AN-I antenu , u slučaju da se element postavi u metalnu razvod-
nu tablu, preporučuje se korišćenje spoljašnje AN-E antene za poboljšanje signala.
• Mogućnost podešavanja statusa memorije u slučaju nestanka struje.
• Za komponente označene kao iNELS RF Control2 (RFIO2) moguće je podesiti funkciju repe-
titora putem RFAF/USB. servisnog uređaja
• Domet do 160 m (na otvorenom prostrou ), uslučaju nedovoljnog signala između kontrolera i
jedinice, koristiti RFRP-20 repetitor signala ili elemente sa RFIO2 protokolom koji podržava ovu
funkciju.
• Frekvencija komunikacije sa dvosmernim protokolom iNELS RF Control2 (RFIO2).
• Više informacija o izvorima svetlosti i opcijama zatamnjenja možete pronaći na www.elko-
ep.rs/resenja.
Montaža
montaža u razvodnu tablu
Konekcija sa LED trakom
/ traka
Prenos radio frekvencijskih signala preko različitih građevinskih materijala
zid od cigle drvena konstruk- cija sa gipsanim
pločama armirani beton metalne pre-
grade staklo
Za više informacija pogledati ,,Uputstvo za instalaciju iNELS RF Control":
https://www.elkoep.rs/preuzimanja

RGB
LED
trake
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
RFDA-73M/RGB
Un STAT.
MODE
RED GREEN
BLUE FREQ.
PROG
TERM 1-10V
TERM 1-10V
RF WHITE
RF COLOR
RF RGB
1:xxxxx1 2:xxxxx2 3:xxxxx3
1.
2.
3.
4.

1 x
3
PROG > 1s
1 x
2
PROG < 1s
1 x
4
5.
6.
2/10
1
MODE
Indication, manual control, settings /
LED Un
LED STATUS
antenna connector /
button /
• LED Un - green - Supply voltage indication.
• LED STATUS - red - indication of the device status.
Indicators of memory function:
On - LED blinks x 3.
O - The LED lights up once for a long time.
• Manual control is performed by pressing the PROG
button for less than 1s.
• Programming is performed by pressing the PROG
button for more than 1s.
In the programming and operating mode, the LED on
the component lights up at the same time each time
the button is pressed - this indicates the incoming
command.
MODE
TERM 1-10V
TERM 0-10V
RF WHITE
RF COLOR
RF RGB
Mode RF RGB
- function CIRKUS
Mode RF COLOR
-function CIRKUS
Mode RF WHITE
- light scen e fu nc ti on 1
- light scen e fu nc ti on 2
- light scen e fu nc ti on 3
- light scen e fu nc ti on 4
- sunrise function
- sunset function
- function ON/OFF
- function switch o
Mode RF THERM 0-10V
Mode RF THERM 1-10V
Modes, programming and control /
RF RGB
Description of mode RF RGB /
This mode enables control of color and brightness of LED RGB strips.
The default colors for the RF transmitter button are xed.
Note: The RF RGB mode can be controlled only by:
- RF controllers: RFWB-40, RF KEY and RFIM-40.
- RF System units: RF Touch, RF Pilot, eLAN-RF-003 and eLAN-RF-Wi-003.
Programming /
Using a screwdriver on
the MODE potentiom-
eter, set the required RF
RGB mode.
Press of programming
button on receiver
RFDA-73M /R GB for 1sec-
ond will activate receiver
R F D A -7 3 M / R G B i n t o p r o -
gramming mode. LED is
ashing in 1s interval.
Pressing the upper left
button on the RF trans-
mitter programs the RF
RGB mode. The colors
are automatically as-
signed to the positions
of buttons of the RF
transmitter.
Press of programming
button on actuator
RFDA-73M/RGB shorter
then 1 second will n-
ish programming mode
(LED switches o ).
Compatibility /
The device can be combined with all system components, controls and devices
of iNELS RF Control and iNELS RF Control2.
T he det e c t or can b e assi g ned a n i NEL S R F Cont rol2 ( R FIO2) communication pro-
tocol.
0524
012345
1. Adress number 3.
2. Setting the control mode.
3. Adress number 2.
4. Manual setting of colors for control
of MASTER in the RF COLOR mode.
5. Adress number 1.
6. Setting the frequency of the output
PWM for attaining the optimum
course of dimming.
Trokanalni dimer za LED (RGB) trake
www.elkoep.rs
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
RS
Indikacija, ručna kontrola, podešavanja
konektor za antenu
dugme PROG
• LED Un - zelena - indikacija napona napajanja.
• LED STATUS - crvena - indikacija statusa uređaja.
Indikacija memorijske funlcije:
Uključen - LED 3x blinka.
Isključen - LED 1x svetli jednom dugo.
• Ručna kontrola vrši se pritiskom na dugme PROG < 1s.
• Programiranje se vrši pritiskom na dugme PROG > 1s.
U režimu programiranja LED lampica svetli istovremeno
svaki put kada se pritisne taster - to ukazuje na dolaznu
komandu.
Režim RF RGB
- funkcija CIRKUS
Režim RF COLOR
-funkcija CIRKUS
Režim RF WHITE
- funkcija svetlosnih scena 1
- funkcija svetlosnih scena 2
- funkcija svetlosnih scena 3
- funkcija svetlosnih scena 4
- funkcija izlaska sunca
- funkcija zalaska sunca
- funkcije ON/OFF
- isključenje funkcije
Režim RF THERM 0-10V
Režim RF THERM 1-10V
Režimi, programiranje i kontrola
Opis režima RF RGB
Ovaj režim omogućava kontrolu boje i osvetljenje LED RGB traka.
Podrazumevane boje za taster RF predajnika su ksne.
Napomena: RF RGB režimom mogu da kontrolišu samo:
- RF kontroleri: RFWB-40, RF KEY a RFIM-40.
- Sistemske jedinice: RF Touch, eLAN-RF-003 i eLAN-RF-Wi-003.
Programiranje
Uz pomoć srafcige-
ra na potenciometru
MODE podesiti željeni
RF RGB režim.
Pritiskom na taster za
programiranje na pri-
jemniku RFDA-73M/
RGB u trajanju od 1s ak-
tiviraće prijemnik. LED
blinka u trajanju od 1s.
Pritiskom na gornje
levo dugme na RF pre-
dajniku, programira se
RF RGB režim. Boje se
automatski dodeljuju
polažaju tastera RF pre-
dajnika.
Pritisnite dugme za pro-
gramiranje na aktuato-
ru RFDA-73M/RGB kraće
od 1s i završiće se režim
programiranja (LED se
isključuje).
Kompatibilnost
Uređaj se može kombinovati sa svim sistemskim komponentama, kontrola-
ma i uređajima iNELS RF Control i iNELS RF Control2.
Detektoru se može dodeliti iNELS RF Control2 (RFIO2) komunikacijski pro-
tokol.
1. Adresa broj 3.
2. Podešavanje režima upravljanja.
3. Adresa broj 2.
4. Ručno podešavanje boja za kon-
trolu MASTER-a u režimu RF COLOR.
5. Adresa broj 1.
6. Podešavanje frekvencije izlaza
PWM za postizanje optimalnog toka
zatamnjenja.

RGB
LED
trake
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
Function programmable in the RF RGB mode /
Function CIRCUS /
Description of CIRCUS /
In the RF RGB mode, it is possible to activate the CIRCUS function, which enables automatic spillo-
ver of RGB colors.
Activating the function /
RF controllers: start the function by simultaneous short press of the upper right and lower left but-
tons on the RF transmitter. The order of releasing the buttons does not matter.
Terminate the CIRCUS function by pressing any button. This simultaneously activates the RF RGB
mode.
System units:
starting the function is specied in the instruction manual of the given RF control unit.
1 3
2 4
Control /
1 - R - red /
2 - G - green /
3 - B - blue /
4
- MASTER
Setting the brightness of output R, G, B is performed by a long press
of the required button on the RF transmitter.
By a short press of the button on the RF transmitter, the applicable
output to the set brightness switches on/o.
A long press of button 4 - MASTER starts the brightness settings of
all outputs simultaneously. A short press switches on/o all outputs
simultaneously to the set brightness.
Underline d RF address no. 1 listed on the front panel is used to con -
trol the actuator RFDA-73M/RGB with RF control units in the RF RGB
mode.
1
2
3

1 x
3
PROG > 1s
1 x
2
PROG < 1s
1 x
4
1 3
2 4
1
MODE
RF COLOR
Description of RF COLOR mode /
This mode enables control of color and brightness of LED RGB strips.
The colors for the RF controller buttons are not xed.
Note: The RF COLOR mode can be controlled only by:
- RF controllers: RFWB-40, RF KEY and RFIM-40.
- System units: RF Touch, RF Pilot, eLAN-RF-003 and eLAN-RF-Wi-003.
Programming /
Using a screwdriver on
the MODE potentiom-
eter, set the required RF
COLOR mode.
Press of programming
button on receiver RFDA-
73M/RGB for 1 second
will activate receiver
RFDA-73M/RGB into pro-
gramming mode. LED is
ashing in 1s interval.
Pressing the upper left
button on the RF trans-
mitter programs the RF
COLOR. The position of
buttons is assigned auto-
matically.
Press of programming
button on actuator
RFDA-73M/RGB shorter
then 1 second will n-
ish programming mode
(LED switches o).
Control /
4
- MASTER
Searching for a color - a long press of the required button of the
RF transmitter starts "spillover of colors". Releasing the button stores
the set color.
Switching on / o of the set color - a short press of the required but-
ton on the RF transmitter.
A short press of button 4 - MASTER switches on/o the color that is
set by potentiometers RED, GREEN and BLUE on the front panel of
the actuator.
A short press of a single button (1, 2 or 3) and consequent long press
of button 4 - MASTER set the brightness of the selected color.
Underlined RF address no. 1 listed on the front panel is used to
control the actuator RFDA-73M/RGB with RF control units in the RF
COLOR mode.
3/10
Trokanalni dimer za LED (RGB) trake
www.elkoep.rs
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
RS
Programirane funkcije na RF RGB režimu
Funkcija CIRKUS
Opis funkcije CIRKUS
U RF RGB režimu moguće je aktivirati funkciju CIRCUS, koja omogućava automatsko preli-
vanje RGB boja.
Aktiviranje funkcija
RF kontroleri: pokrenite funkciju istovremenim kratkim pritiskom gornjeg desnog i donjeg
levog dugmeta na RF predajniku. Redosled otpuštanja tastera nije važan.
Prekinite funkciju CIRKUS pritiskom bilo kog dugmeta. Ovo istovremeno ativira RF RGB re-
žim.
Sistemske jedinice: pokretanje funkcije je navedeno u uputstvu za upotrebu date RF upra-
vljačke jedinice,
Kontrola
crvena
zelena
plava
Podešavanje osvetljenosti izlaza R, G, B vrši se gugim pritiskomna
taster koji se nalazi na RF predajniku.
Kratkim pritiskom na taster na RF predajniku uključuje se/ isklju-
čuje se odgovarajući izlaz podešene osvetljenosti.
Dugim pritiskom na taster 4 - MASTER istovremeno se pokreće
podešavanje osvetljenosti svih izlaza. Kratkim pritiskom se isto-
vremeno uključuju/isključuju svi izlazi na podešenu svetlost.
Podvučena RF adresa br.1 navedena na prednjoj ploči koristi se za
upravljanje akuatorima RFDA-73M/RGB sa RF upravljačkim jedini-
cama u RF RGB režimu.
Opis režima RF COLOR
Ovaj režim omogućava kontrolu boje i osvetljenosti na LED RGB trakama.
Boje tastera na RF kontroleru nisu ksne.
Napomena: Režimom RF COLOR mogu da upravljaju samo:
- RF kontroleri: RFWB-40, RF KEY a RFIM-40.
- Sistemske jedinice: RF Touch, RF Pilot, eLAN-RF-003 a eLAN-RF-Wi-003.
Programiranje
Uz pomoć šrafcige-
ra na potenciometru
MODE podesiti željeni
RF COLOR režim.
Pritiskom na taster za
programiranje na pri-
jemniku RFDA-73M/
RGB u trajanju od 1s ak-
tiviraće prijemnik. LED
blinka u trajanju od 1s.
Pritiskom na gornje
levo dugme na RF pre-
dajniku, programira se
RF COLOR režim. Boje
se automatski dodelju-
ju polažaju tastera RF
Pritisnite dugme za pro-
gramiranje na aktuato-
ru RFDA-73M/RGB kraće
od 1s i završiće se režim
programiranja (LED se
isključuje).
Kontrola
Pretraga boje - dugim pritiskom na taster RF predajnika započinje
,,prelivanje boja". Otpuštanjem tastera memorise se željena boja.
Uključivanje/isključivanje podešene boje - kratkim pritiskom dug-
meta na RF predajniku.
Kratkim pritiskom na taster 4 - MASTER uključuje/isključuje boju
koju podešavaju potenciometri CRVENA, ZELENA i PLAVA na
prednjoj ploci
Kratkim pritiskom jedinog od tastera (1,2 ili 3) i posledičnim du-
gim pritiskom na taster 4 - MASTER podesite osvetljivost izabrane
boje..
Podvučena RF adresa br.1naveden na prednjoj ploči koristi se za
upravljanje atuatorom RFDA-73M/RGB sa RF upravljačkim jedini-
cama u režima RF COLOR.

RGB
LED
trake
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
4/10
Function programmable in the RF COLOR mode /
Function CIRCUS /
Description of CIRCUS /
In the RF COLOR mode, it is possible to activate the CIRCUS function, which enables automatic
spillover of RGB colors.
Activating the function /
RF controllers: star t the function by simultaneous shor t press of the upper right and lower left
buttons on the RF transmitter. The order of releasing the buttons does not matter.
Terminate the CIRCUS function by pressing any button. This simultaneously activates the RF
COLOR mode.
System units:
starting the function is specied in the instruction manual of the given RF control unit.

1 x
2

1 x
1
MODE
2
MODE
3
MODE
PROG < 1s
1 x
31
PROG > 1s
1 x
RF WHITE
Description of mode RF WHITE /
This mode enables use of 3 output channels for connecting 3 independent circuits of single-
color LED strips. RFDA-73M/RGB can be controlled as 3 independent actuators RFDA-71B.
Note: The RF WHITE mode can be controlled only by:
- RF controllers: RFWB-20, RFWB-40, RF KEY, RFIM-20 and RFIM-40.
- System units: RF Touch, RF Pilot, eLAN-RF-003 and eLAN-RF-Wi-003.
Setting the channel /
Programming channel 1:
Using a screwdriver on the MODE potentiometer, set
the RF WHITE mode.
Programming channel 2:
Using a screwdriver on the MODE potentiometer, set the THERM
0-10V mode.
Upon leaving the programming mode, it is necessary on the
MODE switch to set the RF WHITE mode back.
Programming channel 3:
Using a screwdriver on the MODE potentiometer, set the THERM
1-10V mode.
Upon leaving the programming mode, it is necessary on the
MODE switch to set the RF WHITE mode back.
Function programmable in the RF WHITE mode /
Light scene function 1/
Description of light scene 1 /
a) By pressing the programmed button for less than 0.5 s, the light illuminates; it
goes out by pressing again.
b) By pressing the programmed button for more than 0.5 s, uid brightness regu-
lation will occur. After releasing the button, the brightness level is saved in the
memory, and pressing the button shortly later will switch the light on /o to
this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The actuator remembers the adjusted value even after disconnecting from the
power supply.

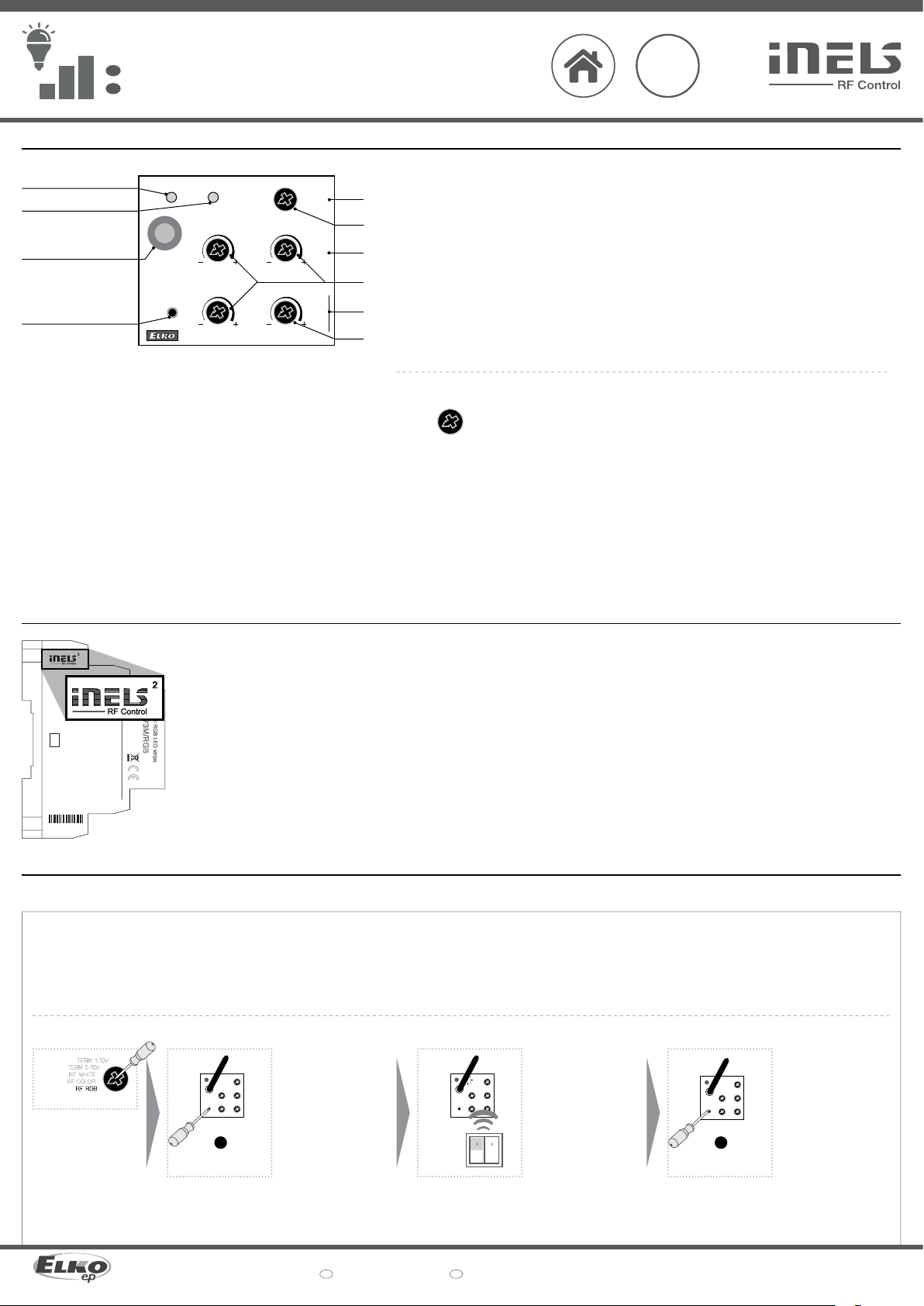

Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
ashing in 1s interval.
A press of your selected button
on the RF transmitter assigns
the function light scene 1.
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will n-
ish programming mode. The
LED lights up according to the
pre-set memory function.
Trokanalni dimer za LED (RGB) trake
www.elkoep.rs
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
RS
Programiranje funkcije u režimu RF COLOR
Funkcije CIRKUS
Opis funkcije CIRKUS
U režimu RF COLOR moguće je aktivirati funkciju CIRCUS, koja omogućava automatsko pre-
livanje RGB boja.
Aktivacijefunkcije
RF kontroleri: pokrenite funkciju istovremenim kratkim pritiskom gornjeg desnog i donjeg
levog tastera na RF predajniku. Redosled odpuštanja rastera nije važan.
Prekinite funkciju CIRCUS pritiskom bilo kog dugmeta. Ovo istovremeno aktivira režim RF
COLOR.
Sistemske jedinice: pokretanje funkcije je navedeno u uputsvu za upotrebu date RF upra-
vljačke jedinice.
Opis funkcije RF WHITE
Ovaj režim omogućava upotrebu 3 izlazna kanala za povezivanje za 3 nezavisna kola ili jed-
nobojnu LED traku. RFDA-73M/RGB se može kontrolisati sa 3 nezavisna aktuatora RFDA-71B.
Beleška: Režim RF WHITE može da se kontroliše samo sa:
- RF kontroleri: RFWB-20, RFWB-40, RF KEY, RFIM-20 i RFIM-40.
- Sistemska jedinica: RF Touch, RF Pilot, eLAN-RF-003 i eLAN-RF-Wi-003.
Podešavanje kanala
Programiranje kanala 1:
Uz pomoć šrafcigera podesiti MODE potenciometar,
na RF WHITE režim. Programiranje kanala 2:
Uz pomoć šrafcigera podesiti MODE potenciometar, na THERM
0-10V.
Po izlasku iz režima programiranja potrebno je potenciometar
MODE postaviti na RF WHITE režim.
Programiranje kanala 3:
Uz pomoć šrafcigera podesiti MODE potenciometar, na THERM
1-10V.
Po izlasku iz režima programiranja potrebno je potenciometar
MODE postaviti na RF WHITE režim.
Funkcije programiranja u režimu RF WHITE
Funkcija svetlosne scene 1
Opis funkcije svetlosne scene 1
a) Pritiskom na isprogramiranjo taster kraće od 0,5s, uključuje se svetlo, drugim
pritiskom se isključuje.
b) Pritiskom na isprogramirani taster duže od 0,5s kontinualno se reguliše
osvetljenost. Kada se taster otpusti, intenzitet osvetljenosti se čuva u me-
moriji, ponovnim pritiskom na taster svetlo se uključuje/isključuje na tom
podešenom intenzitetu.
c) Promena intenziteta se može restartovati u bilo kom trenutku dugim pri-
tiskom na isprogramirani taster.
Uređaj pamti zadati intenzitet osvetljenosti čak i nakon prestanka napajanja.
Programiranje
Pritiskom na taster PROG na
elementu RFDA-73M/RGB
u trajanju od 1s, element se
prebacuje u režim programi-
ranja. LED lampica trepće u
intervalima od 1s.
Pritiskom na taster po vašem
izboru na RF kontroleru do-
deljuje se funkcija svetla scene
1. Pritiskom na taster PROG na
RFDA-73M/RBG kraće od 1s,
završava se režim programi-
ranja. LED svetli u skladu sa
podešenom funkcijom me-
morije.

RGB
LED
trake
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
5/10

1 x
Light scene function 2 /
Description of light scene 2 /
a) By pressing the programmed button for less than 3 s, the light illuminates; it
goes out by pressing again.
b) In order to limit undesirable control of brightness, uid brightness control oc-
curs only by pressing a programmed button for over 3 s. After releasing the but-
ton, the brightness level is saved in the memory, and pressing the button shortly
later will switch the light on/o to this intensity.
c) It is possible to readjust the change in intensity at any time by pressing the
programmed button for over 3 s.
The actuator remembers the adjusted value even after disconnecting from the
power supply.

1 x

1 x
2

3 x
1
PROG > 1s
1 x PROG < 1s 1 x
3
Light scene function 3 /
Description of light scene 3 /
a) By p re ssing the programm ed but ton for less th an 0. 5 s, the ligh t uidly il lumi-
nates for a period of 3 s (at 100% brightness). By pressing the button shortly
again, the light will continuously switch o for 3 seconds.
b ) B y p r e s si n g t h e p r o g r a mm e d b u t t o n f o r m o r e t h a n 0 . 5 s ,  u i d b r i g h tn e s s r e gu -
lation will occur. After releasing the button, the brightness level is saved in the
memory, and pressing the button shortly later will switch the light on /o to
this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The actuator remembers the adjusted value even after disconnecting from the
power supply.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
ashing in 1s interval.
Three presses of your selected
b ut ton o n t he RF tra n s mitte r a s-
signs the function light scene 3
(must be a lapse of 1 s between
individual presses).
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will n-
ish programming mode. The
LED lights up according to the
pre-set memory function.
Light scene function 4 /
Description of light scene 4 /
a) By pressing the programmed button for less than 0.5 s, the light illuminates.
By pressing the button shortly again, the light will continuously switch o for
3 seconds (at 100% brightness).
b ) B y p r e s si n g t h e p r o g r a mm e d b u t t o n f o r m o r e t h a n 0 . 5 s ,  u i d b r i g h tn e s s r e gu -
lation will occur. After releasing the button, the brightness level is saved in the
memory, and pressing the button shortly later will switch the light on /o to
this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The actuator remembers the adjusted value even after disconnecting from the
power supply.
PROG < 1s
1 x
31
PROG > 1s
1 x
2

2 x
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
ashing in 1s interval.
Two presses of your selected
b ut ton o n t he RF tra n s mitte r a s-
signs the function light scene 2
(must be a lapse of 1 s between
individual presses).
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will n-
ish programming mode. The
LED lights up according to the
pre-set memory function.
Trokanalni dimer za LED (RGB) trake
www.elkoep.rs
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
RS
Funkcija svetlosne scene 2
Opis funkcije svetlosne scene 2
a) Pritiskom na isprogramiranjo taster kraće od 3s, uključuje se svetlo, drugim
pritiskom se isključuje.
b) Da bi se sprečina neželjena kontrola osvetljenosti, osvetljenost se reguliše
samo pritiskom na isprogramirani taster duže od 3s. Kada se taster otpusti,
intenzitet osvetljenosti se čuva u memoriji, ponovnim pritiskom na taster
svetlo se uključuje/isključuje na tom podešenom intenzitetu.
c) Promena intenziteta se može restartovati u bilo kom trenutku dugim pri-
tiskom na isprogramirani taster duže od 3s.
Uređaj pamti zadati intenzitet osvetljenosti čak i nakon prestanka napajanja.
Funkcija svetlosne scene 3
Opis funkcije svetlosne scene 3
a) Pritiskom na isprogramirani taster kraće od 0,5s, svetlo neprekidno svetli
3s (pri jačini od 100% osvetljenosti). Sa još jednim kratkim pritiskom, svetlo
se neprekidno gasi 3s.
b) Pritiskom na isprogramirani taster duže od 0,5s, kontinuirano se reguliše
osvetljenost. Kada se taster otpusti, intenzitet osvetljenosti se čuva u me-
moriji i ponovnim pritiskom na taster se uključuje/isključuje svetlo na taj
intenzitet.
c) Promena intenziteta može se podesiti u bilo kom trenutku dugim pritiskom
na isprogramirani taster.
Uređaj pamti zadati intenzitet osvetljenosti čak i nakon prestanka napajanja.
Programiranje
Pritiskom na taster PROG na
elementu RFDA-73M/RGB
u trajanju od 1s, element se
prebacuje u režim programi-
ranja. LED lampica trepće u
intervalima od 1s.
Pritiskom 3x na taster po va-
šem izboru na RF kontroleru
dodeljuje se funkcija svetla
scene 3 ( između svakog pri-
tiska tastera mora biti razmak
od 1s).
Pritiskom na taster PROG na
RFDA-73M/RBG kraće od 1s,
završava se režim programi-
ranja. LED svetli u skladu sa
podešenom funkcijom me-
morije.
Funkcija svetlosne scene 4
Opis funkcije svetlosne scene 4
a) Pritiskom na isprogramirani taster kraće od 0,5s, svetlo će se uključiti. Još
jednim kratkim pritiskom, svetlo će se neprekidno gasiti 3s (pri jačini 100%
osvetljenosti)
b) Pritiskom na isprogramirani taster duže od 0,5s, kontinualno se reguliše
osvetljenost. Kada se otpusti taster, intenzitet osvetljenosti se čuva u me-
moriji. Ponovnim kratkim pritiskom na taster svetlo se uključuje/isključuje
na tom podešenom intenzitetu.
c) Promena intenziteta može se podesiti u bilo kom trenutku dugim pritiskom
na isprogramirani taster.
Uređaj pamti zadati intenzitet osvetljenosti čak i nakon prestanka napajanja.
Programiranje
Pritiskom na taster PROG na
elementu RFDA-73M/RGB
u trajanju od 1s, element se
prebacuje u režim programi-
ranja. LED lampica trepće u
intervalima od 1s.
Pritiskom 2x na taster po va-
šem izboru na RF kontroleru
dodeljuje se funkcija svetla
scene 2 ( između svakog pri-
tiska tastera mora biti razmak
od 1s).
Pritiskom na taster PROG na
RFDA-73M/RBG kraće od 1s,
završava se režim programi-
ranja. LED svetli u skladu sa
podešenom funkcijom me-
morije.

RGB
LED
trake
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
2

4 x
1
PROG > 1s
1 x PROG < 1s 1 x
3
6/10
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
ashing in 1s interval.
Four presses of your selected
b ut ton o n t he RF tra n s mitte r a s-
signs the function light scene 4
(must be a lapse of 1 s between
individual presses).
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will n-
ish programming mode. The
LED lights up according to the
pre-set memory function.

1 x
2

5 x
1
PROG > 1s
1 x PROG > 5s
1 x
3
PROG < 1s
1 x
54

1x
t = 2s . . . 30min.


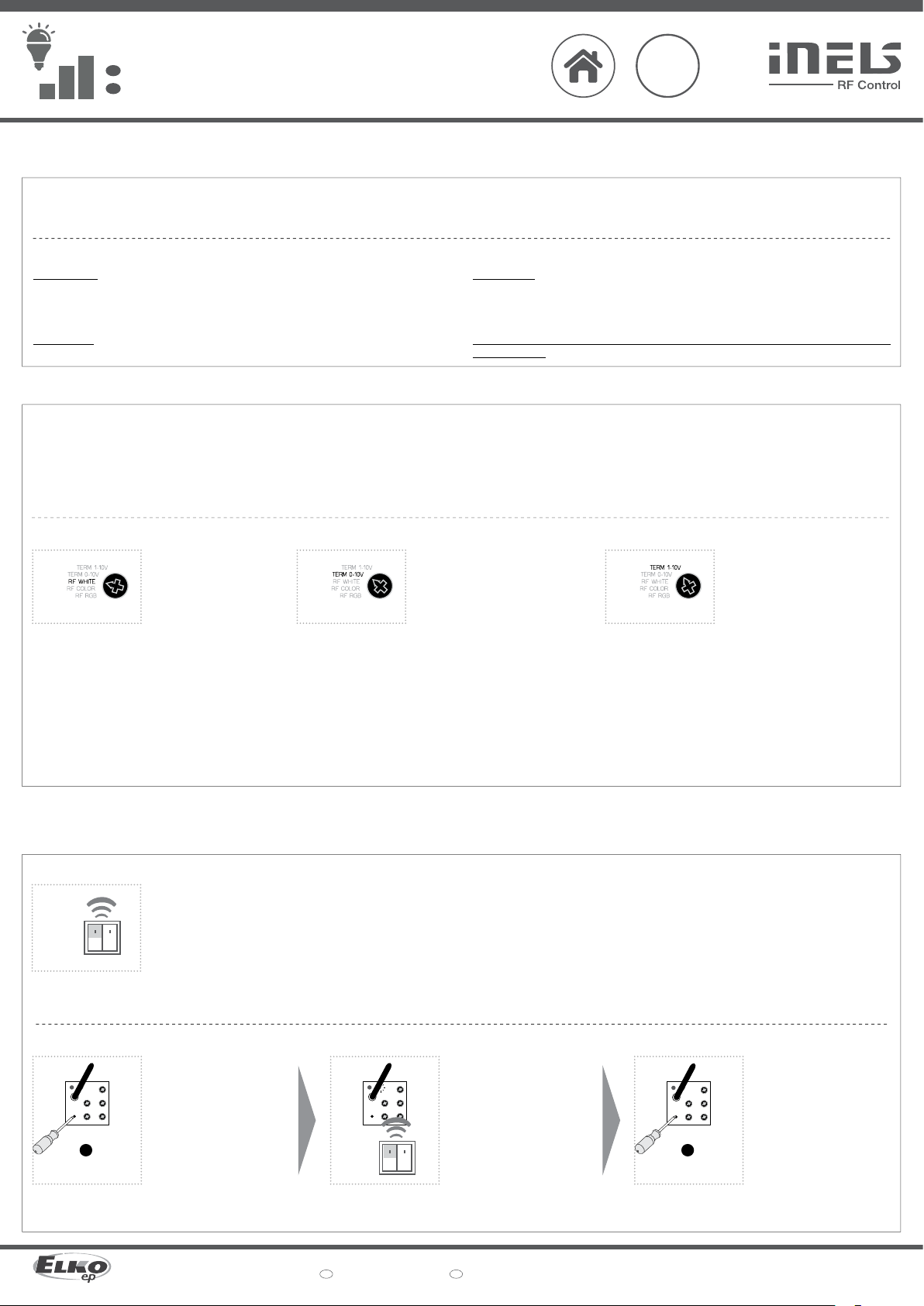

Function sunrise /
Description of sunrise function /
After pressing the programmed button, the light begins to illuminate in the pro-
grammed time interval in a range of 2 seconds to 30 minutes.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
ashing in 1s interval.
Assignment of the sunrise
function is performed by
ve presses of the selected
button on the RF transmitter
(must be a lapse of 1 s be-
tween individual presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED ashs 2x in each
1s interval. After releasing the
button, the time of the sun-
rise function begins to count
down (period of complete il-
lumination of the light).
After the desired time has
elapsed, the timing mode
ends by pressing the but-
ton on the RF transmitter, to
which the sunrise function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will n-
ish programming mode. The
LED lights up according to the
pre-set memory function.
Trokanalni dimer za LED (RGB) trake
www.elkoep.rs
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
RS
Programiranje
Pritiskom na taster PROG na
elementu RFDA-73M/RGB
u trajanju od 1s, element se
prebacuje u režim programi-
ranja. LED lampica trepće u
intervalima od 1s.
Pritiskom 4x na taster po va-
šem izboru na RF kontroleru
dodeljuje se funkcija svetla
scene 4 ( između svakog pri-
tiska tastera mora biti razmak
od 1s).
Pritiskom na taster PROG na
RFDA-73M/RBG kraće od 1s,
završava se režim programi-
ranja. LED svetli u skladu sa
podešenom funkcijom me-
morije.
Funkcija ,,Izlazak sunca"
Opis funkcije ,,Izlazak sunca"
Nakon pritiska isprogramiranog tastera na RF kontroleru, osvetljenje počinje
da svetli za azdati vremenski interval koji je u rasponu od 2s - 30min.
Programiranje
Pritiskom na taster PROG na
elementu RFDA-73M/RGB
u trajanju od 1s, element se
prebacuje u režim programi-
ranja. LED lampica trepće u
intervalima od 1s.
Pritiskom 5x na taster po va-
šem izboru na RF kontroleru
dodeljuje se funkcija ,,Izla-
zak sunca" ( između svakog
pritiska tastera mora biti raz-
mak od 1s).
Pritiskom na taster za pro-
gramiranje duže od 5s, ele-
ment se prebacuje u režim
tajmera. LED trepće 2x u in-
tervalu od 1s. Nakon otpuš-
tanja tastera, vreme ,,Izlaska
sunaca" počinje da se odbro-
java (period do potpunog
osvetljenja sijalice).
Nakon isteka željenog vre-
mena, režim vremena se
završava pritiskom tastera
na RF kontroleru, kome je
dodeljena funkcija ,,Izlazak
sunca". Ovo se memoriše u
zadati vremenski interval u
memoriju aktuatora.
Pritiskom na taster PROG na
RFDA-73M/RBG kraće od 1s,
završava se režim programi-
ranja. LED svetli u skladu sa
podešenom funkcijom me-
morije.

RGB
LED
trake
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic

1 x
2

6 x
1
PROG > 1s
1 x PROG > 5s 1 x
3
7/10

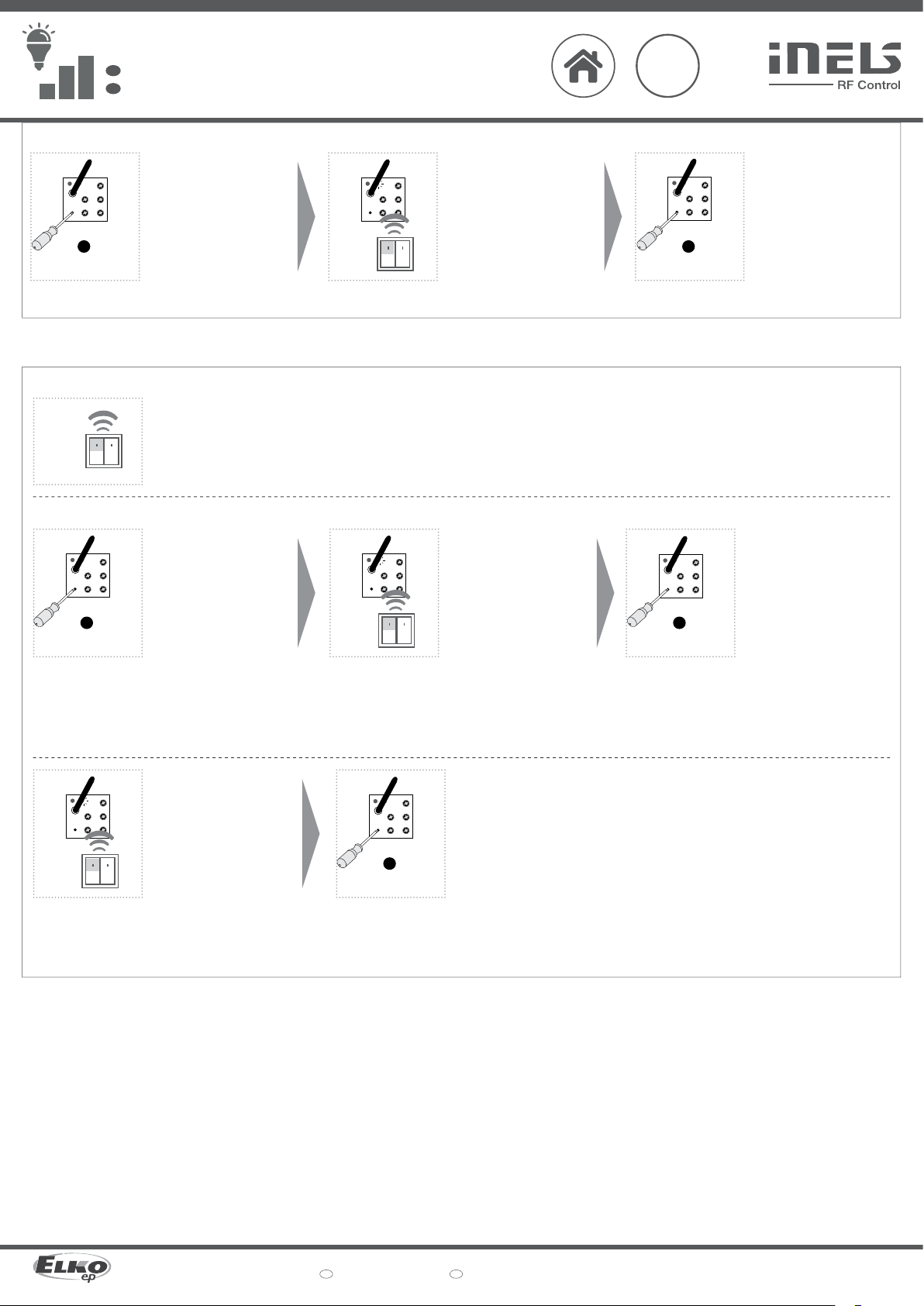

Function sunset /
Description of sunset function /
After pressing the programmed button, the light begins to dim in the pro-
grammed time interval in a range of 2 seconds to 30 minutes.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
ashing in 1s interval.
Assignment of the sunset
function is performed by six
presses of the selected but-
ton on the RF transmitter
(must be a lapse of 1 s be-
tween individual presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED ashs 2x in each
1s interval. After releasing the
button, the time of the sun-
set function begins to count
down (period of complete
dimming of the light).

1 x
2

7 x
1
PROG > 1s
1 x PROG < 1s 1 x
3
PROG < 1s
1 x
54

1 x
t = 2s . . . 30min.

After the desired time has
elapsed, the timing mode
ends by pressing the but-
ton on the RF transmitter, to
which the sunset function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will n-
ish programming mode. The
LED lights up according to the
pre-set memory function.
Function ON/OFF /
Description of ON/OFF /
If the light is switched o, pressing the programmed button will switch it on. If the
light is switched on, pressing the programmed button will switch it o.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
ashing in 1s interval.
Seven presses of your selected
button on the RF transmitter
assigns the function ON/OFF
(must be a lapse of 1 s between
individual presses).
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will n-
ish programming mode. The
LED lights up according to the
pre-set memory function.
Trokanalni dimer za LED (RGB) trake
www.elkoep.rs
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
RS
Funkcija ,,Zalazak sunca"
Opis funkcije ,,Zalazak sunca"
Nakon pritiska isprogramiranog tastera, osvetljenje počinje da se gasi za
isprogramirani vremenski interval izmađu 2s i 30 min.
Programiranje
Pritiskom na taster PROG na
elementu RFDA-73M/RGB
u trajanju od 1s, element se
prebacuje u režim programi-
ranja. LED lampica trepće u
intervalima od 1s.
Pritiskom 6x na taster po va-
šem izboru na RF kontroleru
dodeljuje se funkcija ,,Zala-
zak sunca" ( između svakog
pritiska tastera mora biti raz-
mak od 1s).
Pritiskom na taster PROG
duže od 5s, element se pre-
bacuje u režim tajmera. LED
trepće 2x u intervalu od 1s.
Kada se otpusti taster, vre-
me ,,Zalazak sunca" počinje
da se odbrojava (vreme koje
je potrebno da se svetlo
potpuno ugasi).
Nakon isteka željenog vre-
mena, režim vremena se
završava pritiskom tastera
na RF kontroleru, kome je
dodeljena funkcija ,,Zalazak
sunca". Ovo se memoriše u
zadati vremenski interval u
memoriju aktuatora.
Pritiskom na taster PROG na
RFDA-73M/RBG kraće od 1s,
završava se režim programi-
ranja. LED svetli u skladu sa
podešenom funkcijom me-
Funkcija UKLJUČI/ISKLJUČI
Opis funkcije UKLJUČI/ISKLJUČI
Ako je svetlo isključeno, pritiskom na isprogramirani taster uključiće se. Ako
je svelo uključeno, pristiskom na taster isključiće se.
Programiranje
Pritiskom na taster PROG na
elementu RFDA-73M/RGB
u trajanju od 1s, element se
prebacuje u režim programi-
ranja. LED lampica trepće u
intervalima od 1s.
Pritiskom 7x na taster po va-
šem izboru na RF kontroleru
dodeljuje se funkcija uključi/
isključi (između svakog pri-
tiska tastera mora biti razmak
od 1s).
Pritiskom na taster PROG na
RFDA-73M/RBG kraće od 1s,
završava se režim programi-
ranja. LED svetli u skladu sa
podešenom funkcijom me-
morije.

RGB
LED
trake
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
8/10
MODE
MODE
THERM 0-10V
Description of mode THERM 0-10V /
The mode is used to control the actuator by analog inputs 0 -10V by using the DAC3-
04M or DAC3-04B. It is therefore possible to combine and control LED strips via iNELS.
Programming /
Using a screwdriver on the MODE potentiometer, set the THERM 0 - 10 V mode.
THERM 1-10V
Description of mode THERM 1-10V /
The mode is used to control the actuator by analog inputs 1-10V by using the DAC3-
04M or DAC3-04B. It is therefore possible to combine and control LED strips via iNELS.
Programming /
Using a screwdriver on the MODE potentiometer, set the THERM 1 - 10 V mode.

1 x
Function switch o /
Description of switch o /
The dimmer output switches o by pressing the button.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
ashing in 1s interval.
Eight presses of selected but-
ton on the RF transmitter as-
signs the function OFF (must be
a lapse of 1s between individual
presses).
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will n-
ish programming mode. The
LED lights up according to the
pre-set memory function.
2

8 x
1
PROG > 1s
1 x PROG < 1s 1 x
3
Trokanalni dimer za LED (RGB) trake
www.elkoep.rs
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
RS
Opis režima THERM 0-10V
Režim se koristi za upravljanje elementom pomoću analognih ulaza 0 – 10V uz
pomoć DAC3-04M ili DAC3-04B. Stoga je moguće kombinovati i kontrolisati LED
trake putem iNELS-a.
Programiranje
Pomoću šrafcigera na potenciometru MOD podesite potreban režim THERM
0-10V.
Opis režima THERM 1-10V
Režim se koristi za upravljanje elementom pomoću analognih ulaza 1– 10V uz
pomoć DAC3-04M ili DAC3-04B. Stoga je moguće kombinovati i kontrolisati LED
trake putem iNELS-a.
Programiranje
Pomoću šrafcigera na potenciometru MOD podesite potreban režim THERM
1-10V.
Opis funkcije isključi
Izlaz zatanjenja osvetljenja isključuje se pritiskom na taster.
Programiranje
Pritiskom na taster PROG na
elementu RFDA-73M/RGB
u trajanju od 1s, element se
prebacuje u režim programi-
ranja. LED lampica trepće u
intervalima od 1s.
Pritiskom 8x na taster po va-
šem izboru na RF kontroleru
dodeljuje se funkcija isključi
(između svakog pritiska taste-
ra mora biti razmak od 1s).
Pritiskom na taster PROG na
RFDA-73M/RBG kraće od 1s,
završava se režim programi-
ranja. LED svetli u skladu sa
podešenom funkcijom me-
morije.
Funkcija isključi

RGB
LED
trake
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
RFDA-73M/RGB
Un STAT.
MODE
RED GREEN
BLUE FREQ.
PROG
TERM 1-10V
TERM 1-10V
RF WHITE
RF COLOR
RF RGB
1:011111 2:011112 3:011113
9/10
PROG > 5s
1 x PROG >8s
1 x
Programming with RF control units /
ad dre ss 3 /
ad dre ss 2 /
ad dre ss 1 /
Underlined address no. 1 listed on the front of the actuator is used
for programming and controlling actuators by RF control units in
the modes RF RBG and RF COLOR.
RF addresses 1, 2 and 3 listed on the front panel of the actuator
are used for programming and control in the mode RF WHITE for
individual channels 1, 2 and 3.
Delete actuator /
Deleting one position of the transmitter / Deleting the entire memory /
By pressing the programming button on the actuator for 5 sec-
onds, deletion of one transmitter activates. LED ashs 4x in each
1s interval.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
To conrm deletion, the LED will conrm with a ash long and
the component returns to the operating mode. The memory
status is not indicated.
Deletion does not aect the pre-set memory function.
By pressing the programming button on the actuator for 8 sec-
onds, deletion occurs of the actuator's entire memory. LED
ashs 4x in each 1s interval. The actuator goes into the pro-
grammin g mo de, th e LED ashes in 0.5s interva ls (m ax. 4 min .).
Yo u c a n retur n t o t h e o p e r ating m o de b y p r e ssing t h e P ro g but-
ton for less than 1s. The LED lights up according to the pre-set
memory function and the component returns to the operating
mode.
Deletion does not aect the pre-set memory function.
Selecting the memory function /
• Memory function on:
- For functions 1-4, 7, 8, used to store the last state of the relay output before a power supply
failure, changing the state of the output relay is written to the memory 15s after the change
is made.
- For function 5, 6, the target state of the output relay is instantly written to the memory after
the timing of the delay had been entered, after the power supply is reconnected, the output
relay is set to the target state.
• Memory function off:
When the power supply is reconnected, the output remains off.
Press of programming button on receiver RFDA-73M/RGB for
1 second will activate receiver RFDA-73M/RGB into programming
mode. LED is ashing in 1s interval.
P r e s si n g t h e p r o g r a m mi n g b u t t o n o n t h e R FD A -7 3 M /R G B r e ce i v -
er for less than 1 second will nish the programming mode, this
will reverse the memory function. The LED lights up according to
the current pre-set memory function. The set memory function
is saved.
Every other change is made in the same way.
1
PROG > 1s
1 x PROG < 1s 1 x
2
Trokanalni dimer za LED (RGB) trake
www.elkoep.rs
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
RS
Programiranje sa RF kontolne jedinice
adresa 3
adresa 2
adresa 1
Podvučena adresa br.1 navedena je na prednjoj strani eleme-
nata koristi se za programiranje i kontrolu elementa u režimi-
ma RF RGB i RF COLOR.
Za programiranje i kontrolu u RF WHITE režimu, RF adrese 1,2
i 3 koje su navedene na prednjoj strani elementa, koriste se za
pojedinačne kanale 1,2 i 3.
Brisanje elemenata
Brisanje jednog položaja na
kontroleru
Brisanje cele memorije
Pritiskom na taster PROG koji se nalazi na RFDA-73M/RGB
u trajanju od 5s aktivira se brisanje jednog kontrolera. LED
4xtrepce u intervalu od 1s.
Pritiskom na taster na kontroleru briše se iz memorije ele-
ment.
Da bi se potvrdilo brisanje, LED lampica trepće dugo vre-
mena i element se vraća u režim rada. Status memorije nije
naznačen. Brisanje ne utiče na podešenu funkciju memorije.
Pritiskom na taster PROG na elemetru RFDA-71M/RGB u
trajanju od 8s, briše se celokupna memorija elementa. LED
trepće 4x u intervalu od 1s. Element se zatim prebacuje u re-
žim programiranja, LED trepće u intervalu 0,5s ( maksimum
4 minuta).
Da bi se vratili u režim rada, pritisnite taster PROG manje od
1s. LED će svetleti u skladu sa podešenom funkcijom memo-
rije i element se vraća u režim rada.
Brisanje ne utiče na podešenu funkciju memorije.
Izbor funkcije memorije
•Funkcija memorije :
- Za funkcije 1-4, 7, 8, koje se koriste za čuvanje poslednjeg stanja relejnog izlaza pre ne-
stanka napajanja.Promena stanja izlaznog releja se zapisuje u memoriju svakih 15s na-
kon štoje izvršena promena.
- Za funkcije 5,6 ciljno stanje izlaznog releja se trenutno upisuje u memoriju nakon unosa
vremena kašnjena. Nakon ponovnog povezivanja napajanja, izlazni relej se postavlja u
ciljno stanje.
• Isključenje funkcija memorije:
Kada se napajanje ponovo poveže, izlaz ostaje isključen.
Pritiskom na taster PROG na elementu RFDA-73M/RGB u tra-
janju od 1s, element se prebacuje u režim programiranja. LED
lampica trepće u intervalima od 1s.
Pritiskom na taster za programiranje na RFDA-73M/RGB pri-
jemniku kraći od 1s, režim programiranja će se završiti, a
memorijska funkcija će se preokrenuti. LED svetli u skladu sa
trenutno unapred podešenom funkcijom memorije. Podešena
funkcija memorije je sačuvana.
Svaka druga promena vrši se na isti način.

RGB
LED
trake
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
10/10
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Instal-
lation and connection can be carried out only by a person with adequate professional qualication upon under-
standing this instruction manual and functions of the device, and while observing all valid regulations. Trouble-free
function of the device also depends on transportation, storing and handling. In case you notice any sign of damage,
deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat
this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure
that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regula-
tions, norms, directives and professional, and export regulations for working with electrical devices. Do not touch
parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe correct location of
RF components in a building where the installation is taking place. RF Control is designated only for mounting in
interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into
metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is then impossible.
RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an obstruction, inter-
fered, battery of the transceiver can get at etc. and thus disable remote control.
Technical parameters /
Supply terminals:
Supply voltage:
Maximum power without load:
Output
Dimmed load:
Number of channels:
Rated current:
Peak current:
Switching voltage:
Control
RF by command from the transmitter:
Ext. signal:
Range in open space:
Output for RF antenna:
Load capacity of output +10V:
Other data
Operating temperature:
Storage temperature:
Working position:
Mounting:
Protection:
Contamination degree:
Cross-section of connecting wires (mm2):
Dimensions:
Weight:
Related standards:
* Max Tightening Torque for antenna connector is 0.56 Nm.
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each
units.
Between the individual commands must be an interval of at least 1s.
Trokanalni dimer za LED (RGB) trake
www.elkoep.rs
U-Energister, d.o.o.| Noveških interniraca 1V | 31000 Užice | Serbia | e-mail: o[email protected]
U-Energister, d.o.o. | Norveških interniraca 1V | 31000 Užice | Republika Srbija | e-mail: o[email protected]
EN Support: [phone] | RS Tehnička podrška [phone]
RS
Upozorenje
Uputstva za upotrebu su namenjena za ugradnju kao i za korisnike proizvoda. Uputstva se uvek dobijaju uz
proizvod. Instalaciju i povezivanje smeju da obavljaju samo kvalikovane osobe, u skladu sa svim važećim
propisima, koja je detaljno upoznata sa ovim uputstvom i funkcijama komponenti. Funkcija elemenata takođe
zavisi od prethodnog načina transporta, skladištenja i rukovanja. Ako u bilo kom slučaju primetite nekakve
znakove oštećenja, deformacije, kvara ili ako neki deo nedostaje, nemojte ugrađivati uređaj, prijavite to pro-
davcu. Nakon što kopmonenti istekle životni vek, potrebno je tretirati je kao elektronski otpad. Pre započinja-
nja instalacije potrebno je prvo se uveriti da su žice, povezani delovi ili terminali bez napona. Tokom instalacije
i održavanja moraju se poštovati sigurnosni propisi, standardi, direktive i profesionalne odredbe za rad sa
električnom opremom. Ne dodirujte elemente pod naponom golim rukama, zbog mogućnosti stujnog udara i
rizika od smrti. Zbog propustljivosti RF signala, obratiti pažnju na pravilno postavljanje RF elemenata u zgradi-
gde će se izvoditi ugradnja. RF kontrola je namenjena samo za unutrašnju ugradnju. Elementi nisu namenjeni
za spoljašnju ugradnju kao i za ugradnju u vlažne prostorije, ne smeju se ugraditi u metalne ormane kao ni
u plastične ormane sa metalnim vratima iz razloga što će to sprečiti prenos radio frekvencijskog signala. RF
konrola se ne prepuručuje za kontrolu uređaja koji pružaju životne funkcije kao i za kontrolu opasne opreme
kao što su pumpe, električni grejači bez termostata, liftova, dizalica itd. iz razloga što prenos radio frekvencije
može biti preklopnjen, ometen, baterija predajnika se može isprazniti i na taj način daljinski upravljač može
biti onemogućen.
Un+, GND
12-24 VDC stabilized / stabilan
0.8 W
LED strip / traka 12V, 24V with common anode /sa zajedničkom anodom
RGB LED strip / traka 12V, 24V with common anode / sa zajedničkom anodom
3
3x5 A
3x10 A
Un
866 MHz, 868 MHz, 916 MHz
0-10 V, 1-10 V
up to / do 160 m
SMA connector / konektor *
10 mA
-20 ... + 50 °C
-30 ... + 70 °C
any / bilo gde
DIN rail / DIN šina EN 60715
IP 20 from front panel / na prednjoj strane panela
2
max 1x2.5, max 2x1.5 / with a hollow /sa šupljinom maks.1x2.5
90 x 52 x 65 mm
130 g
EN 60730-1; EN 60730-2-11
Tehnički parametri
Terminali za napajanje:
Napon napajanja:
Maksimalna snaga bez opterećenja
Izlaz
DImer opterećenje:
Broj kanala:
Nominalna struja:
Struja prenapona:
Prekidački napon:
Kontrola
Frekvencija rada:
Eksterni signal:
Domet na otvorenom prostoru:
Izlaz za RF antenu:
Kapacitet izlaza +10V:
Ostali podaci
Radna temperatura:
Temperatura skladištenja:
Pozicija rada:
Montaža:
Stepen zaštite:
Stepen zagađenja:
Presek provodnika za povezivanje(mm2):
Dimenzije:
Težina:
Standardi:
* Maks. moment pritezanja konektora antene je 0.56 Nm.
Upozorenje:
Kada instalirate iNELS RF Control sistem, mora se poštovati minimalno rastojanje od 1cm između
pojedinih elemenata.
Između pojedinačnih komandi potrebno je da prođe interval od 1s.
