Klarstein PURE BLIZZARD SMART 7K User manual

PURE BLIZZARD
SMART 7K|9K
Klimaanlage
Air Conditioner
Aire acondicionado
Climatiseur
Condizionatore d’aria
www.klarstein.com
10035805 10035806 10035807
10035808

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
Hinweise zum Kältemittel R2904
Sicherheitshinweise5
Geräteübersicht7
Bedienfeld und Fernbedienung8
Installation9
So bringen Sie die Dichtung an12
Inbetriebnahme und Funktionen13
Schutzfunktionen14
Gerätesteuerung per Smartphone15
Wassertank und permanenter Wasserablauf17
Reinigung und Pege19
Fehlerbehebung21
Hinweise zur Entsorgung23
Konformitätserklärung23
Produktdatenblatt24
Produktdatenblatt26
TECHNISCHE DATEN
Artikelnummer 10035805, 10035806 10035807, 10035808
Kühlleistung 7.000 BTU 9.000 BTU
Stromversorgung 220-240V ~ 50-60 Hz
Umgebungstemperatur 10-35°C
Einstellbare Temperatur 16-30°C
WiFi-Standard 802.11 b/g/n
WiFi-Frequenz 2,4 GHz
WiFi-Sendeleistung (max.) 20 dBm
English 29
Español 55
Français 81
Italiano 107

4
DE
HINWEISE ZUM KÄLTEMITTEL R290
Warnhinweise
• Die Klimaanlage muss aufrecht aufbewahrt und transportiert werden. Andernfalls
können irreparable Kompressorschäden entstehen. Lassen Sie das Gerät
mindestens 24 Stunden stehen, bevor Sie es in Betrieb nehmen.
• Schalten Sie das Gerät vor der Reinigung aus und trennen Sie es von der
Stromversorgung.
• Stellen sie sicher, dass das Produkt einen ständigen Luftstrom erzeugt! Stellen Sie
sicher, dass die Lufteinlässe und -auslässe nicht blockiert sind.
• Betreiben Sie dieses Gerät zur Vermeidung von Lecks auf einem ebenen
Untergrund.
• Jede Person, die Arbeiten an einem Kältemittelkreislauf vornimmt, sollte über ein
aktuell gültiges Zerti kat einer von der Industrie akkreditierten Bewertungsstelle
verfügen. Damit wird die Kompetenz zum sicheren Umgang mit Kältemitteln gemäß
einer branchenweit anerkannten Bewertungsspezi kation sichergestellt.
• Wenn das Gerät nicht mehr funktioniert, entsorgen Sie es fachgerecht.
• Bewahren Sie das Gerät bei Nichtgebrauch an einem gut belüfteten Ort auf.
• Bewahren Sie das Gerät so auf, dass es nicht beschädigt wird.
• Reparaturen dürfen nur vom Hersteller oder einem autorisierten Fachbetrieb
durchgeführt werden.
• Die an das Gerät angeschlossenen Leitungen könnten potenzielle Zündquellen
enthalten.
• Beschädigen Sie keine der Komponenten des Kältemittelkreislaufs. Ausströmendes
Kältemittel wird unter Umständen nicht wahrgenommen, da es geruchlos ist.
• Wartung und Reparaturen müssen unter der Aufsicht von Spezialisten für den
Einsatz von brennbaren Kältemitteln durchgeführt werden.
Informationen für Räume mit Kältemittelleitungen
• Beschränken Sie die Rohrleitungen auf ein Minimum.
• Achten Sie darauf die Rohrleitungen nicht zu beschädigen.
• Geräte mit brennbaren Kältemitteln dürfen nur in gut belüfteten Raum installiert
werden.
• Halten Sie die nationalen Gasvorschriften ein.
• Alle mechanischen Verbindungen müssen für Wartungszwecke frei zugänglich sein.
VORSICHT
Brandgefahr! Dieses Gerät enthält das brennbare Kältemittel R290.
Wenn das Kältemittel austritt und einer externen Zündquelle ausgesetzt
ist, besteht Brandgefahr.

5
DE
SICHERHEITSHINWEISE
Spezielle Hinweise
• Verwenden Sie zum Entfrosten oder zum Reinigen ausschließlich vom Hersteller
empfohlene Mittel.
• Lagern Sie das Gerät keinesfalls in einem Raum, in welchem sich permanent
Zündquellen benden (beispielsweise: offene Flammen, ein eingeschaltetes
Gasgerät oder ein eingeschaltetes elektrisches Heizgerät).
• Durchstechen oder verbrennen Sie das Gerät keinesfalls.
• Beachten Sie, dass Kühlmittel geruchlos sein können.
Hinweis: Verwenden Sie das Gerät ausschließlich in Räumen, welche größer sind als
Xm² (siehe Tabelle):
Modell X (m²)
5000 BTU/h, 7000 BTU/h, 8000 BTU/h 10 m²
9000 BTU/h, 10000 BTU/h, 10500 BTU/h 13 m²
12000 BTU/h, 14000 BTU/h, 16000 BTU/h,18000 BTU/h 18 m²
Allgemeine Sicherheitshinweise
• Das Gerät ist ausschließlich für die Verwendung im Innenbereich geeignet.
• Verwenden Sie das Gerät nicht, wenn es repariert werden muss oder nicht richtig
installiert wurde.
• Verwenden Sie das Gerät nicht in den folgenden Bereichen:
- in der Nähe von Wärmequellen,
- in Bereichen, in welchen Öl spritzen kann,
- in Bereichen, welche direktem Sonnenlicht ausgesetzt sind,
- in Bereichen, in welchen Spritzwasser auftreten kann,
- in der Nähe von Badewannen, in Waschräumen, in der Nähe von Duschen oder
Swimmingpools.
• Stecken Sie Ihre Finger oder sonstige Objekte niemals in die Belüftungsöffnungen.
Warnen Sie insbesondere Kinder vor der davon ausgehenden Gefahr.
• Achten Sie darauf, dass das Gerät während des Transports und der Lagerung
senkrecht gehalten wird, damit der Kompressor richtig positioniert wird.
• Schalten Sie das Gerät vor der Reinigung immer aus und ziehen Sie den
Netzstecker aus der Steckdose.
• Schalten Sie das Gerät, bevor Sie es an einen anderen Ort stellen, aus und ziehen
Sie den Netzstecker aus der Steckdose. Bewegen Sie das Gerät langsam und
vorsichtig.

6
DE
• Decken Sie das Gerät, zur Vermeidung von Brandgefahr, nicht ab.
• Alle Anschlüsse des Lüfters müssen den lokalen Vorschriften für elektrische Sicherheit
entsprechen. Falls notwendig, informieren Sie sich über diese Vorschriften.
• Beaufsichtigen Sie Kinder, damit diese nicht mit dem Gerät spielen.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, dem Kundendienst
oder einer in ähnlicher Weise quali zierten Person ersetzt werden, um Gefahren zu
vermeiden.
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen (Kinder
eingeschlossen) mit eingeschränkten physischen, sensorischen oder mentalen
Fähigkeiten und/oder mangelnder Erfahrung und Wissen verwendet werden,
insofern diese von einer für ihre Sicherheit verantwortlichen Person in das Gerät
eingewiesen wurden und die mit der Verwendung des Geräts einhergehenden
Gefahren begreifen. Die Reinigung und Wartung des Geräts darf von Kindern nur
unter Aufsicht durchgeführt werden.
• Das Gerät muss gemäß der nationalen Verkabelungsvorschriften installiert werden.
• Art und Spannung der Sicherungen: T, 250 V AC, 2 A oder höher.
• Kontaktieren Sie für die Reinigung und Wartung des Geräts den Kundendienst.
• Ziehen Sie nicht am Netzkabel und deformieren oder modi zieren Sie dieses
nicht und tauschen Sie es keinesfalls in Wasser ein. Ein falscher Umgang mit dem
Netzkabel kann zu Schäden am Gerät und/ oder Stromschlägen führen.
• Die nationalen Gasvorschriften müssen eingehalten werden.
• Blockieren Sie keinesfalls die Belüftungsöffnungen.
• Bedienen Sie das Gerät nicht ausschließlich durch hineinstecken oder herausziehen
des Netzsteckers, da es dadurch zu Stromschlägen oder zu Bränden durch
Hitzeentwicklung kommen kann.
• Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn seltsame Geräusche,
ein seltsamer Geruch oder Rauch aus dem Gerät austreten.
Hinweise zum Umgang mit Schäden
• Kontaktieren Sie bei Schäden am Gerät den Hersteller, den Kundendienst oder eine
in ähnlicher Weise quali zierte Person.
• Schalten Sie beim Auftreten von Schäden das Gerät aus und ziehen Sie
den Netzstecker aus der Steckdose und kontaktieren Sie den Hersteller, den
Kundendienst oder eine in ähnlicher Weise quali zierte Person.
• Das Netzkabel muss unbedingt sicher geerdet werden.
• Wenn das Netzkabel beschädigt ist muss das Gerät zur Gefahrenvermeidung
ausgeschaltet werden und der Netzstecker aus der Steckdose gezogen werden.
Das Netzkabel muss vom Hersteller, dem Kundendienst oder einer in ähnlicher
Weise quali zierten Person ersetzt werden.
WARNUNG
Verletzungsgefahr! Reparaturen am Kühlmittelkreislauf dürfen nur von
geschulten Fachpersonal ausgeführt werden. Versuchen Sie niemals das
Gerät selbst zu reparieren!

7
DE
GERÄTEÜBERSICHT
1Bedienfeld 15 Unterer Luftkanal
2Horizontale Lüftungsschlitze 16 Kabelhalter
3Vertikale Lüftungsschlitze 17 Wasserablaufventil
4Luftauslassgitter 18 Verdunster-Filter
5Vertikale Lamelle 19 Filterrahmen
6Rollfuß 20 Feinlter
7Obere Abdeckung 21 Kondensator-Filter
8Horizontale Lamelle 22 Filterrahmen
9Vertikaler Hauptlüftungsschlitz 23 Basisplatte
10 Vordere Abdeckung 24 Fernbedienung
11 Griff mit Einschub für die Fernbedienung 25 Kurzer Anschluss
12 Hintere Abdeckung 26 Wärmeabluftschlauch
13 C-förmige Klemme für den
Abluftschlauch
27 Dichtungsrahmen
14 Netzkabel 28 Rundes Verbindungsstück

8
DE
BEDIENFELD UND FERNBEDIENUNG
Bedienfeld und Funktionstasten
An/Aus Zum An- und Ausschalten des Geräts.
Modus Kühlen, Entfeuchten und Ventilator.
Lüfter Druck auf die Taste ändert die Geschwindigkeit (schnell oder
langsam)
Timer Mit dem Timer kann das Gerät automatisch ein- und ausgeschaltet
werden.
Hoch/Runter Temperatur um 1°C erhöhen oder senken. Zum Umstellen auf
Fahrenheit beide Tasten gleichzeitig drücken.
Fernbedienung und Funktionstasten
An/Aus Gerät an- und ausschalten.
Timer Gerät nach einer bestimmten Zeit automatisch ein- oder
ausschalten.
High/Low Geschwindigkeit des Ventilators einstellen.
Hoch/Runter Temperatur und Zeitvorwahl erhöhen/verringern.
Cool Kühlmodus starten.
Lüfter Ventilator starten.
Dry Entfeuchtungsmodus starten.
Sleep Nachtmodus starten.

9
DE
INSTALLATION
Wichtige Hinweise zur Installation
• Lassen Sie das Gerät 2 Stunden lang aufrecht stehen, bevor Sie es das erste Mal
benutzen.
• Sie können das Gerät innerhalb der Wohnung bequem bewegen. Achten Sie
darauf, dass das Gerät in aufrechter Position bewegt wird.
• Stellen Sie das Gerät auf einen ebenen Untergrund.
• Stellen Sie das Gerät nicht in Badezimmer oder andere feuchte Umgebungen.
C-förmige Klemme für den Abluftschlauch anbringen
• Nehmen Sie die C-förmige Klemme und entfernen Sie die Plastikverpackung.
• Drehen Sie die Klemme so, dass das Drehgewinde zum Gewindebolzen, das
offene Ende zum Schnappverschluss zeigt. Schieben Sie die Klemme auf den
Gewindebolzen. Wenn der Schnappverschluss am Ende der Gleitführung einrastet,
bendet sich die Klemme für den Abluftschlauch am richtigen Platz.
• Drehen Sie die C-förmige Klemme für den Wärmeabluftschlauch gegen den
Uhrzeigersinn, bis sie im Schnappverschluss einrastet (Bild rechts). Falls die
Klemme nicht richtig sitzt, versuchen Sie nicht, sie mit Gewalt zu bewegen, um das
Drehgewinde nicht zu beschädigen.

10
DE
Wärmeabluftschlauch und Zubehör installieren
• Ziehen Sie die Enden des Wärmeabluftschlauchs auseinander, indem Sie ihn
mehrfach drehen.
• Halten Sie das Ende der C-Klemme mit der linken Hand und den kurzen Anschluss
das Abluftschlauchs mit der rechten Hand und drehen Sie die Klemme herum,

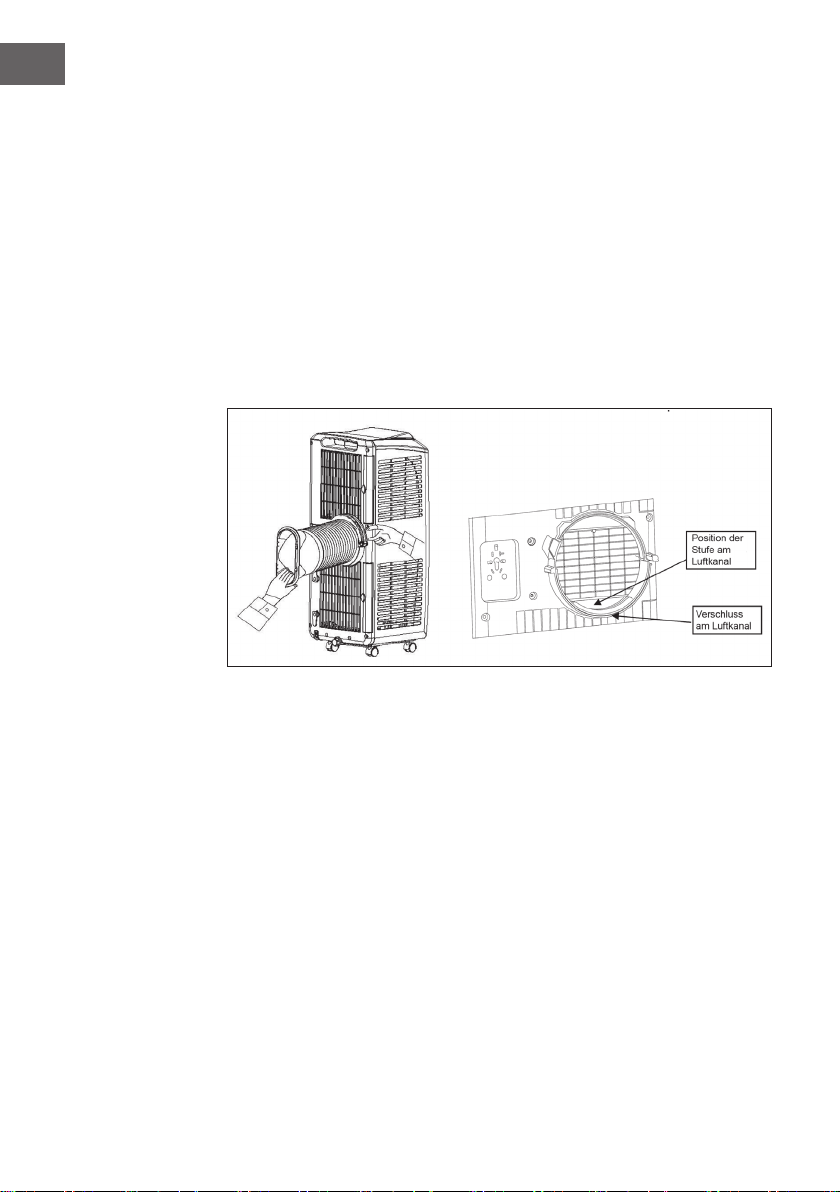

bis Sie im Schnappverschluss einrastet (Bild links). WICHTIG: Das Ende des
Abluftschlauchs muss die Stufe im unteren Luftkanal erreichen (Bild rechts) und
in den unteren Verschluss einrasten. Die C-Klemme muss den Abluftschlauch fest
umschließen und im Schnappverschluss einrasten.
• Halten Sie das Gerät mit der einen und ziehen Sie mit der anderen Hand vorsichtig
am Abluftschlauch, um ihn zu verlängern. Leichter geht es, wenn eine Person das
Gerät festhält und eine andere Person am Schlauch zieht. WICHTIG: Trennen Sie
das Zubehör für den Wärmeabluftschlauch nicht vom Gerät und neigen Sie das
Gerät nicht, wenn Sie den Schlauch auseinanderziehen.
Dichtungsrahmen im Fenster anbringen
Öffnen Sie das Schiebenster zur Hälfte und bringen Sie den Dichtungsrahmen entweder
horizontal oder vertikal an, je nachdem in welche Richtung sich Ihr Fenster aufschieben
lässt (siehe Bilder). Ziehen Sie den Dichtungsrahmen auseinander, bis er an beiden
Seiten den Fensterrahmen berührt und schrauben Sie ihn dann fest.

11
DE
Installation der Klimaanlage
Stellen Sie die Klimaanlage in die Nähe des Fensters. Achten Sie dabei darauf, dass
rund um die Klimaanlage 50 cm Platz bleibt, damit die Luft ungehindert zirkulieren
kann. Schieben Sie das ache Ende des Verbindungsstücks ins ellipsenförmige Loch des
Dichtungsrahmens (siehe Bild).
Hinweis: Das ache Ende des Verbindungsstücks muss fest im Dichtungsrahmen
einrasten. Der Abluftschlauch darf nicht verdreht oder abgeknickt werden, damit
die Luft ungehindert strömen kann. Der Abluftschlauch hat eine Länge von 280-
1500mm. Verlängern Sie ihn nicht noch weiter und tauschen Sie ihn auch nicht
gegen einen anderen Schlauch aus, da dieser die Funktion negativ beeinträchtigen
könnte. Der Schlauch muss gerade verlaufen, damit der Luftuss nicht behindert wird
und das Gerät nicht überhitzt.

12
DE
SO BRINGEN SIE DIE DICHTUNG AN
Die Montage der Fensterdichtung ist einfach. Sie können die Dichtung an ein gekipptes
Fenster, ein seitlich geöffnetes Fenster oder ein Dachfenster anbringen. Wir haben hier
zur Demonstration ein seitlich geöffnetes Fenster gewählt. Es eignet sich besonders gut,
weil sich der Abluftschlauch seitlich weit nach unten anbringen lässt.
Das Klettband wird an den drei offenen Seiten angebracht. Die Seite, an der das Fenster
am Rahmen anliegt, wird ausgelassen. Den Fensterrahmen vorher reinigen und trocknen,
damit das Band haftet.
123
Kleben Sie das Klettband
links, oben und unten am
Fensterrahmen an.
Am besten schneiden
Sie für jede Seite einen
Streifen zu.
Kleben Sie das Klettband
nun auch an die Innenseite
des Fensters.
Kletten Sie die
Fensterdichtung
an das Klettband
im Fensterrahmen
(oben beginnen) und
anschließend an das
Klettband im Fenster.
Führen Sie den
Abluft- schlauch des
Klimagerätes durch das
Loch, welches Sie durch
die Reißverschlüsse in
der Höhe und Größe
anpassen können.

13
DE
INBETRIEBNAHME UND FUNKTIONEN
Schlafmodus
Nach zwei Betriebsstunden erhöht sich die eingestellte Temperatur automatisch um
1°C. Nach weiteren 2 Stunden Betrieb erhöht sich die eingestellte Temperatur erneut
um 1°C. Danach bleibt die Temperatur gleich und der Lüfter läuft mit niedriger
Geschwindigkeit.
Kühlmodus
Ist die Raumtemperatur höher als die eingestellte Temperatur, beginnt das Gerät zu
kühlen. Ist die Raumtemperatur niedriger als die eingestellte Temperatur, stoppt die
Kühlung. Nur der Ventilator läuft mit der eingestellten Geschwindigkeit weiter. Drücken
Sie in diesem Modus auf die Timer- und Runter-Taste, um die Zeit einzustellen, zu
der der Lüfter automatisch ausgeht. Sobald der Timer aktiv ist, steigt die eingestellte
Temperatur nach 2 Stunden um 1°C. Das Gleiche passiert nach weiteren 2 Stunden.
Danach bleibt die Temperatur konstant, der Lüfter wechselt in den langsamen Modus
und das Gerät geht nach Ablauf der Zeit automatisch aus.
Entfeuchtungsmodus
Falls die Raumtemperatur über 17°C steigt, startet der Kompressor. Sobald die
Temperatur unter 15°C fällt, geht der Kompressor automatisch aus. Sobald die
Temperatur über 17°C steigt, geht der Kompressor automatisch wieder an. Zwischen
Ein- und Ausschalten des Kompressors müssen 3 Minuten liegen, damit der Kompressor
nicht beschädigt wird.
Lüftungsmodus
Im Lüftungsmodus dreht sich der Ventilator langsam oder schnell. Die Temperatur lässt
sich nicht einstellen. Das Display zeigt lediglich die Raumtemperatur an, sofern sie
zwischen 10-35°C liegt.
Temperatur einstellen
Benutzen Sie die Hoch- und Runter-Taste, um die eingestellte Temperatur zu ändern.
Timer einstellen
• Drücken Sie im An-Zustand auf die Timer-Taste, um die Zeit einzustellen, zu der das
Gerät automatisch ausgeht. Drücken Sie im Aus-Zustand auf die Timer-Taste, um die
Zeit einzustellen, zu der das Gerät automatisch angeht.
• Sobald Sie auf die Taste drücken, leuchtet die Timer-Anzeige auf. Benutzen Sie
die Hoch- und Runter-Taste, um die gewünschte Zeit einzustellen. Mit jedem
Tastendruck erhöht sich bzw. fällt der Wert um eine Stunde von 1-24 Stunden.
Nachdem die eingestellte Zeit abgelaufen ist, geht das Gerät automatisch aus bzw.
an, die Zeitanzeige erlischt und die Raumtemperatur wird eingeblendet.

14
DE
• Sollte das Gerät während der Timer läuft an- oder ausgeschaltet werden, wird die
eingestellte Zeit gelöscht und der Timer muss neu eingestellt werden.
• Sobald der Timer läuft, können sie sich die verbleibende Zeit anzeigen lassen,
indem Sie einmal auf die Timer-Taste drücken. Um den Timer abzubrechen, drücken
Sie zweimal hintereinander auf die Timer-Taste.
SCHUTZFUNKTIONEN
Frostschutz-Funktion
Falls der Kompressor länger als 10 Minuten läuft und die Rohrleitungstemperatur
20Sekunden lang unter 2°C beträgt, schalten Kompressor und Sprühwasseranlage
automatisch ab. Das Display zeigt „E4“ an und signalisiert damit, dass die Frostschutz-
Funktion aktiv ist. Alle Tasten, bis auf die Aus-Taste, sind währenddessen gesperrt.
Sobald die Rohrleistungstemperatur über 8°C beträgt, wird der letzte Modus wieder
aufgerufen und 3 Minuten später startet der Kompressor erneut.
Überlaufschutz
Sobald der Wassertank voll ist, erscheint das Symbol für den Wassertank auf dem
Display und ein Alarm ertönt. Leeren Sie den Tank umgehend aus, andernfalls schaltet
sich das Gerät automatisch aus, nachdem der Alarm 5 Mal ertönt. Sobald Sie den Tank
entleert und wieder eingesetzt haben, fährt das Gerät in dem Modus fort, in dem es sich
vor dem Alarm befand.
Verzögerter Kompressorstart
Das Gerät verfügt über eine eingebaute Schutzfunktion für den Kompressor. Falls sich
der Kompressor während des Betriebs abschaltet, pausiert er 3 Minuten lang, bevor er
erneut startet.

15
DE
GERÄTESTEUERUNG PER SMARTPHONE
Wenn Sie Ihr Klarstein-Gerät in Ihr heimisches WLAN einbinden, können Sie es ganz
bequem über die dazugehörige Klarstein-App bedienen. Die App ermöglicht es Ihnen,
nicht nur das Gerät über Ihr Smartphone fernzusteuern, sondern bietet Ihnen zudem
Zugang zu Rezepten und weiterführenden Informationen.
Gehen Sie folgendermaßen vor, um Ihr Smartphone mit Ihrem Klarstein-Gerät zu
verbinden:
1 Laden Sie zuerst die Klarstein-App herunter, indem Sie mit Ihrem Smartphone den
QR-Code scannen (siehe unten) oder laden Sie diese direkt aus dem App Store
oder bei Google Play herunter.
2 Versichern Sie sich, dass Ihr Smartphone mit demselben WLAN-Netzwerk
verbunden ist, mit dem Ihr Klarstein-Gerät verbunden werden soll.
3 Öffnen Sie die Klarstein-App.
4 Melden Sie sich mit Ihrem Konto an. Wenn Sie noch keinen Account haben,
registrieren Sie sich in der Klarstein-App.
5 Folgen Sie den Anweisungen der App.
App-Download
Verwenden Sie die Scan-Funktion Ihres Handys, um den QR-Code zu scannen, und
speichern Sie die App auf Ihrem Smartphone.
Hinweis: Weitere Hinweise zur Bedienung der App und Hilfestellungen zur
Herstellung der Verbindung mit Ihrem Gerät liefert Ihnen die App, sobald Sie sie das
erste Mal öffnen.
iOS Android

16
DE
Fehlerbehebung bei Verbindungsproblemen
Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden werden kann, überprüfen Sie
Folgendes:
• Ist das Gerät eingesteckt?
• Ist die WLAN-Funktion des Smartphones aktiviert?
• Ist die WLAN-Funktion des Klarstein-Gerätes aktiviert? (Befolgen Sie die
Anweisungen in der App.)
• Ist das WLAN-Passwort korrekt eingegeben worden?
• Benden sich Router, Klarstein-Gerät und Smartphone während des
Kopplungsversuches in unmittelbarer Nähe? (Idealerweise nicht mehr als 5 m
voneinander entfernt.)
• Falls Sie in den Einstellungen ihres WLAN-Routers das 2,4-GHz-Band deaktiviert
haben, aktivieren Sie dieses in Ihren Routereinstellungen.
Hinweis: Für weitere Hilfestellungen folgen Sie den Anweisungen der App beim
Verbindungsaufbau.

17
DE
WASSERTANK UND PERMANENTER
WASSERABLAUF
Wassertank manuell entleeren
Sollte sich das Gerät aufgrund eines vollen Tanks automatisch ausschalten, ziehen Sie
den Stecker aus der Steckdose. Bewegen Sie das Gerät vorsichtig, damit kein Wasser
aus dem Tank in die Maschine tropft.
• Stellen Sie ein Auffanggefäß unter das Wasserablaufventil an der Rückseite des
Geräts. Entfernen Sie die Verschlusskappe und den Stopfen und das Wasser ießt
in das Gefäß.
• Sobald der Tank komplett entleert ist, stecken Sie den Stopfen wieder in das
Wasserablaufventil und schrauben Sie die Verschlusskappe sorgfältig fest. Schalten
Sie erst dann das Gerät wieder ein.
Hinweis: Achten Sie darauf, dass Sie den Stopfen und die Verschlusskappe nicht
verlieren. Falls das Auffanggefäß voll ist, bevor sie den Tank komplett entleert haben,
schieben Sie rechtzeitig den Stopfen ins Ventil, damit das Wasser nicht überläuft und
Ihren Boden utet.

18
DE
Permanenter Wasserablauf
Entfernen Sie Verschlusskappe und Stopfen und befestigen Sie einen
Wasserablaufschlauch mit einem Innendurchmesser von 8-10 mm am Auslassventil.
Stecken Sie das andere Ende in den Abuss.
Wichtige Hinweise zur Einrichtung eines permanenten Wasserablaufs
• Der Wasserablaufschlauch kann nur angebracht werden, wenn der Wassertank
komplett leer ist.
• Wenn sich das Gerät im Entfeuchtungsmodus bendet, empfehlen wir Ihnen einen
permanenten Wasserablauf, da das Gerät sonst abschaltet, sobald der Wassertank
voll ist.
• Verlegen Sie den Ablaufschlauch nicht höher als das Ablaufventil und achten Sie
darauf, dass der Schlauch nicht abgeknickt wird.
• Heben Sie den Stopfen und die Verschlusskappe unbedingt auf. Sie benötigen die
Teile, wenn Sie den permanenten Ablauf wieder entfernen.

19
DE
REINIGUNG UND PFLEGE
Reinigen Sie die Oberäche mit einem feuchten, weichen Lappen. Benutzen Sie
keine chemischen Lösemittel wie Alkohol, andernfalls könnten Sie das Gerät oder die
Oberäche beschädigen.
Filterrahmen und Filter reinigen
Reinigen Sie den Filter alle zwei Wochen. Falls Filterrahmen und Filter mit Staub
zugesetzt sind, vermindert sich die Leistung der Klimaanlage.
• Ziehen Sie die Filterrahmen des Verdunsters und des Kondensators, wie im Bild
gezeigt, vorsichtig am Griff heraus.
• Entfernen Sie dann vorsichtig die Filter aus den Rahmen. Wenden Sie keine Gewalt
an, um den Rahmen nicht zu verbiegen oder zu beschädigen. Entnehmen Sie immer
zuerst den Filterrahmen und dann den Filter.
• Reinigen Sie die Rahmen und die Filter in warmem Wasser (nicht wärmer als
40°C) mit etwas Neutralreiniger. Lassen Sie die Teile im Schatten trocknen. Achten
Sie darauf, dass Sie das Filtergewebe nicht beschädigen. Nachdem die Teile
getrocknet sind, setzen Sie die Filter wieder in die Rahmen ein.
• Versichern Sie sich, dass sich die Filter im Rahmen benden, bevor Sie die Rahmen
wieder ins Gerät schieben. Schieben Sie dann die Rahmen vorsichtig ins Gerät
zurück.

20
DE
Handgriff und Fernbedienungseinschub reinigen
Nehmen Sie die Fernbedienung aus dem Einschub. Reinigen Sie den Griff und
den Einschub mit einem leicht feuchten, weichen Lappen. Wringen Sie den Lappen
vorher aus, damit kein Wasser ins Gerät eindringt. Trocknen Sie den Griff und die
Fernbedienung ab und stecken Sie die Fernbedienung zurück in den Einschub.
Gerät bewegen und einlagern
Wenn Sie das Gerät bewegen oder umsetzen möchten, entleeren Sie zuerst den
Wassertank. Fassen Sie mit der einen Hand an die Oberkante des Luftauslasses und mit
der anderen Hand an den Griff.
Hinweis: Halten Sie das Gerät nicht an einem der horizontalen Lüftungsschlitze und
kippen Sie es beim Transport nicht. Falls sich die Fernbedienung im Einschub bendet,
entfernen Sie diese, bevor Sie das Gerät anheben.
