Kohler K-682 Assembly instructions

Homeowners Guide
Six-Port Thermostatic Valve
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-682
1043183-5-E

IMPORTANT INSTRUCTIONS
WARNING: When using electrical products, basic precautions should always be followed,
including the following:
DANGER: Risk of electric shock. Grounding is required. Connect only to circuits protected by a
Ground-Fault Circuit-Interrupter (GFCI) or Residual Current Device (RCD).
WARNING: Risk of electric shock. A qualified service representative and a licensed electrician
must install this product and route all electrical wiring for the product. Improper installation will
create an electrical hazard and may not comply with local building and electrical codes.
WARNING: Risk of electric shock. Disconnect power before performing any maintenance. When
disconnected, the product will no longer be electrically live, which will eliminate the risk of electric
shock.
WARNING: Risk of injury or property damage. Please read all instructions thoroughly before
beginning installation.
NOTICE: Follow all plumbing, electrical and building codes.
NOTICE: Provide generous, unrestricted service access to the valve and interface. This access must be
located immediately next to the valve. Refer to the roughing-in information.
Specifications
Pressures
Maximum Static Pressure 125 psi, 862 kPa, 8.6 bar
Supply Pressure Differential* Max 5 psi, 34.5 kPa, 0.34 bar (Equal pressures recommended.)
Minimum Flow Rate 1.6 gal/min (Less than 72 psi dynamic pressure.)
6 l/min (Less than 500 kPa maintaining pressure.)
2.1 gal/min (Greater than 72 psi dynamic pressure.)
8 l/min (Greater than 500 kPa maintaining pressure.)
Temperatures
Programmable Temperature Max 120°F (49°C) Min 79°F (26°C) Full cold may also be selected.
Default Temperature at Start-up 102°F (39°C)
Minimum Mixed Temperature
Differential from Hot Supply 3.6°F (2°C)
Optimum Thermostatic Control Range 86°F (30°C) to 120°F (49°C)
Temperature Stability at Recommended
Supply Conditions +/- 1.6°F (1°C)
Ambient Temperature Greater than 34°F (1°C), Max 104°F (40°C)
Maximum Relative Humidity 95% non-condensing
Electrical
Electrical Service 100-240 VAC, 50-60 Hz, 1.5 A
User Interface Cable Length (supplied) 30’ (9.14 m)
* In commercial applications where there is a large difference in hot and cold supply pressures or frequent
fluctuation in either supply line is anticipated, it is strongly recommended that pressure regulators be
installed.
Warranty
KOHLER
®
Electronic Faucets, Valves and Controls
FIVE-YEAR LIMITED WARRANTY
Kohler Co. warrants that its electronic faucets, valves and controls will be free of defects in material and
workmanship during normal residential use for five years from the date the product is installed. This
1043183-5-E 2 Kohler Co.

Warranty (cont.)
warranty applies only to electronic faucets, valves and controls installed in the United States of America,
Canada and Mexico (″North America″).
If a defect is found in normal residential use, Kohler Co. will, at its election, repair, provide a replacement
part or product, or make appropriate adjustment where Kohler Co.’s inspection discloses any such defect.
Damage caused by accident, misuse, or abuse is not covered by this warranty. Improper care and cleaning
will void the warranty*. Proof of purchase (original sales receipt) must be provided to Kohler Co. with all
warranty claims. Kohler Co. is not responsible for labor charges, installation, or other incidental or
consequential costs other than those noted above. In no event shall the liability of Kohler Co. exceed the
purchase price of the faucet, valve or control.
If the electronic faucets, valves or controls are used commercially or are installed outside of North America,
Kohler Co. warrants that the faucet, valve or control will be free from defects in material and workmanship
for one (1) year from the date the product is installed, with all other terms of this warranty applying except
duration.
If you believe that you have a warranty claim, contact your Home Center, Dealer, Plumbing Contractor or
E-tailer. Please be sure to provide all pertinent information regarding your claim, including a complete
description of the problem, the product, model number, the date the product was purchased, from whom the
product was purchased and the installation date. Also include your original invoice. For other information,
or to obtain the name and address of the service and repair facility nearest you, write Kohler Co., Attn:
Customer Care Center, Kohler, Wisconsin 53044 USA, or by calling 1-800-4-KOHLER (1-800-456-4537) from
within the USA and Canada, and 001-800-456-4537 from within Mexico, or visit www.kohler.com within the
USA, www.ca.kohler.com from within Canada, or www.mx.kohler.com in Mexico.
THE FOREGOING WARRANTIES ARE IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR
IMPLIED, INCLUDING BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
KOHLER CO. AND/OR SELLER DISCLAIM ANY LIABILITY FOR SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES. Some states/provinces do not allow limitations on how long an implied
warranty lasts or the exclusion or limitation of such damages, so these limitations and exclusions may not
apply to you. This warranty gives the consumer specific legal rights. You may also have other rights that
vary from state/province to state/province. This warranty is to the original consumer purchaser only, and
excludes product damage due to installation error, product abuse, or product misuse, whether performed
by a contractor, service company, or the consumer.
This is Kohler Co.’s exclusive written warranty.
*Never use cleaners containing abrasive cleansers, ammonia, bleach, acids, waxes, alcohol, solvents or
other products not recommended for chrome. This will void the warranty.
Kohler Co. 3 1043183-5-E

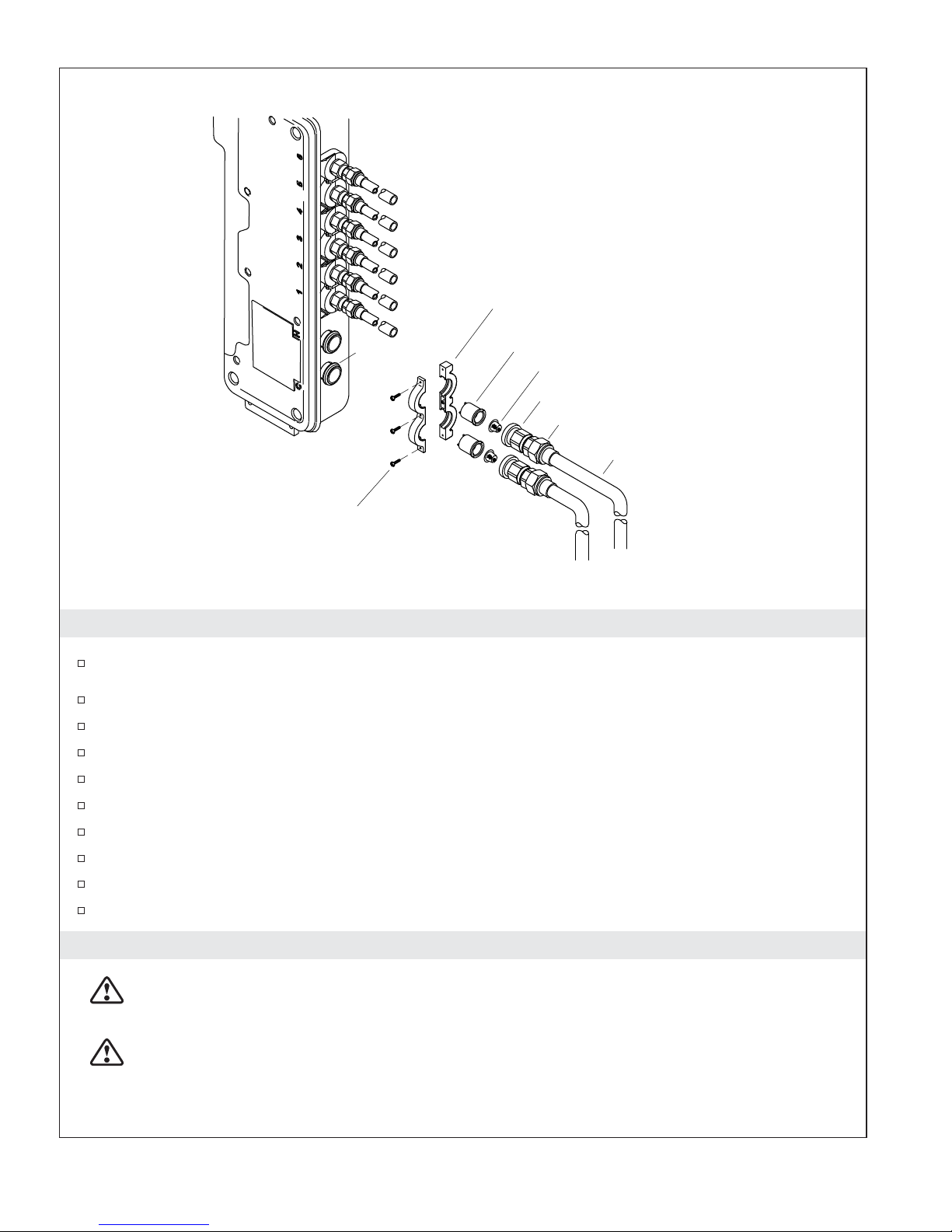

Clean the Inlet Screens
Disconnect the power and turn off the water supply.
Disconnect and remove the removable pipe segment.
Using a screwdriver, remove the inlet clamp screws.
Remove the inlet clamp.
Remove the adapters from the valve inlets.
Gently pull the check valves from the valve inlets.
Remove the screens from the check valves.
Clean the screens to remove any dirt or debris.
Rinse or replace the check valves and screens.
Reassemble the inlet connections.
Troubleshooting
WARNING: Risk of electric shock. Disconnect power before performing any maintenance. When
disconnected, the product will no longer be electrically live, which will eliminate the risk of electric
shock.
CAUTION: Risk of personal injury. The valve may contain hot water; be careful when draining
any residual water.
NOTICE: Any valve maintenance should be performed by a Kohler Co. Authorized Service
Representative.
O-Ring
Screw
Screen
Check Valve
Adapter
Union Connection
Removable Pipe Segment
Inlet Clamp
1043183-5-E 4 Kohler Co.

Troubleshooting (cont.)
NOTICE: Turn off the water supply to the valve before performing any maintenance.
NOTICE: This section is for general aid only. A Kohler Co. Authorized Service Representative or
qualified electrician should correct any electrical problems. For warranty service, call 1-800-4KOHLER
from within the USA and Canada, or 001-800-456-4537 from within Mexico.
For service parts information, visit your product page at www.kohler.com/serviceparts.
Troubleshooting Table
Symptoms Probable Cause Recommended Action
1. Control panel is not lit. A. Power supply is not plugged
into the outlet. A. Plug the power supply into the outlet.
B. Power supply connection to the
valve may be loose or
disconnected.
B. Check power supply connections to
the valve and reconnect if needed.
C. Interface cable connections may
be loose or disconnected. C. Check all interface cable connections, connect if needed.
D. Circuit breaker has been
tripped. D. Reset the circuit breaker.
E. The valve memory may require
resetting. E. Disconnect and reconnect the power supply from the valve.
F. If none of the above actions
correct the symptom, the valve
or interface requires servicing.
F. Contact your Kohler Co.
Authorized Service Representative.
2. The interface power
indicator pulses but does
not turn on.
A. Interface cable connections may
be loose or disconnected. A. Check all interface cable connections, connect if needed.
B. If the above recommended
action does not correct the
symptom, the interface or valve
requires servicing.
B. Contact your Kohler Co.
Authorized Service Representative.
3. The interface functions
normally but no water
flows from the
components.
A. Inlet/outlet fittings may be
blocked. A. Check the inlets and outlets for blockage or debris. Clean the inlet
screens. Refer to the ″Clean the
Inlet Screens″section in the
Homeowners Guide.
B. Hot and cold water supplies are
not turned on. B. Turn on the water supply to the valve.
C. The valve memory may require
resetting. C. Disconnect and reconnect the power supply from the valve.
D. System error. D. Check the user interface for an
error code. Refer to the User
Interface Homeowners Guide.
E. If none of the above actions
correct the symptom, the valve
requires servicing.
E. Contact your Kohler Co.
Authorized Service Representative.
4. Only cold water from the
outlets. A. Hot water supply is either not turned on or not connected to
the valve inlet.
A. Check if the hot water supply is
turned on and connected to the
valve inlet.
B. Hot water inlet is blocked. B. Check if the hot water inlet screen
for blockage. Clean or replace the
inlet screen.
C. If none of the above actions
correct the symptom, the valve
requires servicing.
C. Contact your Kohler Co.
Authorized Service Representative.
Kohler Co. 5 1043183-5-E

Troubleshooting (cont.)
Troubleshooting Table
Symptoms Probable Cause Recommended Action
5. Fluctuating or reduced
flow rate. Valve is
functioning properly.
A. Inlet/outlet fittings may be
blocked. A. Check the inlets and outlets for blockage or debris. Clean the inlet
screens. Refer to the ″Clean the
Inlet Screens″section in the
Homeowners Guide.
B. Water outlet pressure is low. B. Check that the flow rate is at or
above the minimum rate required.
Refer to the ″Specifications″section.
C. Fluctuating flow. C. Verify that the dynamic inlet
pressures are within specifications.
Refer to the ″Specifications″section.
D. If none of the above actions
correct the symptom, the valve
requires servicing.
D. Contact your Kohler Co.
Authorized Service Representative.
6. Blend temperature drift or
temperature cycling. A. Fluctuating water temperature. A. Check the inlet temperature differentials and verify they are
sufficient. Refer to ″Specifications.″
B. Hot water supply temperature
fluctuation. B. Check and make adjustments as needed.
C. Pressure difference greater than
5 psi (34.5 kPa) between the hot
and cold supply lines.
C. Install pressure regulators to bring
supply lines within 5 psi (34.5 kPa)
of each other.
D. If none of the above actions
correct the symptom, the valve
requires servicing.
D. Contact your Kohler Co.
Authorized Service Representative.
7. Maximum blend
temperature too hot or
too cold.
A. Incorrect maximum temperature
setting. A. Refer to the ″User Interface Homeowners Guide.″
B. If none of the above actions
correct the symptom, the valve
requires servicing.
B. Contact your Kohler Co.
Authorized Service Representative.
8. Continuous flow. A. System will not switch off. A. Turn off the water and power
supply and contact your Kohler Co.
Authorized Service Representative.
9. Water leaking from the
valve.
WARNING: Risk of
electric shock and
personal injury. Turn off
the main power and
water supply.
A. Connections not secure. A. Check all connections. Make
adjustments as needed.
B. Seals are worn or damaged. B. Order a seal service pack and
replace all seals.
C. Internal leak. C. Unit requires overhaul. Contact
your Kohler Co. Authorized Service
Representative.
10. Massage mode shuts
down but water continues
to run from
showerhead(s).
A. Unequal flow rates between
valve outlets. A. Revise installation to have one bodyspray per valve outlet. Use
bodysprays with the same flow
rate.
B. Fluctuation of the inlet water
pressure. B. Install pressure regulators in the supply lines.
C. Pressure difference greater than
5 psi (34.5 kPa) between the hot
and cold supplies.
C. Install pressure regulators to bring
supply lines within 5 psi (34.5 kPa)
of each other.
11. Hot water only, the valve
shuts down. A. Hot and cold lines are reversed. A. Switch hot and cold water supply connections. Verify the hot water
supply is connected to the ″H″inlet
and the cold supply is connected to
the ″C″inlet.
1043183-5-E 6 Kohler Co.

Guide du propriétaire
Vanne thermostatique à six orifices
INSTRUCTIONS IMPORTANTES
AVERTISSEMENT: Lors de l’utilisation de produits électriques, toujours observer les
précautions de base, notamment:
DANGER: Risque de choc électrique. Une mise à la terre est requise. Raccorder uniquement à des
circuits protégés par un disjoncteur de fuite de terre (GFCI) ou un dispositif de protection à courant
résiduel (RCD).
AVERTISSEMENT: Risque de choc électrique. Un représentant technique qualifié et un électricien
agréé doivent installer ce produit et acheminer tout le câblage électrique pour ledit produit. Une
installation non adéquate crée un risque électrique et pourrait ne pas être conforme aux codes de
construction et d’électricité locaux.
AVERTISSEMENT: Risque de choc électrique. Débrancher l’alimentation électrique avant de
procéder à un entretien quelconque. Lorsqu’il est débranché, le produit ne sera plus alimenté
électriquement, ce qui éliminera le risque d’électrocution.
AVERTISSEMENT: Risque de blessures ou d’endommagement du matériel. Lire toutes les
instructions avec attention avant de commencer l’installation.
AVIS: Respecter tous les codes de plomberie, d’électricité et de construction.
AVIS: Fournir un large espace non restreint pour pouvoir accéder à la vanne et à l’interface. Cet accès
doit être situé juste à côté de la vanne. Se reporter à l’information de raccordement.
Caractéristiques
Pressions
Pression statique maximale 125 psi, 862 kPa, 8,6 bars
Différentiel de pression d’alimentation* Max 5 psi, 34,5 kPa, 0,34 bar (pressions égales recommandées.)
Débit minimum 1,6 gal/min (moins de 72 psi de pression dynamique.)
6 l/min (moins de 500 kPa de pression de maintien.)
2,1 gal/min (plus de 72 psi de pression dynamique.)
8 l/min (plus de 500 kPa de pression de maintien.)
Températures
Température programmable Max 120°F (49°C) Min 79°F (26°C) L’option entièrement froid peut
également être sélectionnée.
Température par défaut au démarrage 102°F (39°C)
Différentiel de température mélangée
minimum en provenance de l’arrivée
d’eau chaude
3,6°F (2°C)
Plage de réglage thermostatique optimale 86°F (30°C) à 120°F (49°C)
Stabilité de température aux conditions
d’alimentation recommandées +/- 1,6°F (1°C)
Température ambiante Plus de 34°F (1°C), Max 104°F (40°C)
Humidité relative maximale 95% sans condensation
Système électrique
Service électrique 100-240 V c.a., 50-60 Hz, 1,5 A
Kohler Co. Français-1 1043183-5-E

Caractéristiques (cont.)
Pressions
Longueur de câble de l’interface
utilisateur (fourni) 30’ (9,14 m)
* Dans les applications commerciales où il y a une grande différence en pressions d’arrivée d’eau chaude et
d’eau froide ou si l’on prévoit une fluctuation fréquente dans l’une des conduites d’alimentation, il est
vivement recommandé d’installer des régulateurs de pression.
Garantie
Garantie limitée de cinq ans pour les robinets, valves et contrôles électroniques
KOHLER
®
Kohler Co. garantit les robinets, valves et contrôles électroniques contre tout vice de matériau et de
fabrication lors d’une utilisation domestique normale, pendant cinq ans à partir de la date d’installation du
produit. La présente garantie s’applique uniquement aux robinets, valves et contrôles électroniques installés
aux États-Unis, au Canada et au Mexique (″Amérique du Nord″).
En cas de vice lors d’une utilisation domestique normale, Kohler Co. choisira, à sa discrétion, la réparation,
le remplacement de la pièce ou du produit, ou la rectification appropriée. Tout dommage causé par un
accident, une mauvaise utilisation ou un mauvais traitement n’est pas couvert par la présente garantie. Un
entretien et un nettoyage inadéquats annulent la garantie*. Une preuve d’achat (ticket de caisse d’origine)
doit être présentée à Kohler Co. avec toutes les réclamations au titre de la garantie. Kohler Co. n’est pas
responsable des frais de main-d’œuvre, d’installation ou de tout autre frais particulier accessoire ou indirect
que ceux susmentionnés. La responsabilité de Kohler Co. ne dépassera en aucun cas le prix d’achat du
robinet, de la valve ou du contrôle.
Si les robinets, les valves ou les contrôles électroniques sont utilisés dans un commerce ou si ces articles sont
installés en dehors d’Amérique du Nord, Kohler Co. garantit les robinets, les valves ou les contrôles contre
tout vice de matériau et de fabrication pendant un (1) an à partir de la date d’installation dudit produit, et
toutes les autres modalités de la présente garantie s’appliquent à l’exception de sa durée.
Pour toute réclamation au titre de la présente garantie, contacter le vendeur, plombier, centre de rénovation
ou revendeur par internet. Fournir tous les renseignements pertinents à la réclamation, dont notamment une
description complète du problème et du produit, le numéro de modèle, la date et le lieu d’achat du produit,
ainsi que la date de son installation. Joindre également l’original de la facture. Pour de plus amples
renseignements ou pour obtenir les coordonnées du service de réparation le plus proche, écrire à Kohler Co.,
Attn: Customer Care Center, Kohler, Wisconsin 53044, USA, ou appeler le 1-800-4-KOHLER (1-800-456-4537)
à partir des É.-U. et du Canada, et le 001-800-456-4537 à partir du Mexique, ou consulter le site
www.kohler.com aux É.-U., www.ca.kohler.com à partir du Canada, ou www.mx.kohler.com au Mexique.
LES GARANTIES SUSMENTIONNÉES SONT FOURNIES AU LIEU ET PLACE DE TOUTES AUTRES
GARANTIES, EXPRESSES OU TACITES, Y COMPRIS LES GARANTIES TACITES DE
COMMERCIALITÉ ET D’ADAPTATION À UN USAGE PARTICULIER.
KOHLER CO. ET/OU LE REVENDEUR DÉCLINENT TOUTE RESPONSABILITÉ CONTRE LES
DOMMAGES PARTICULIERS, ACCESSOIRES OU INDIRECTS. Certains états et provinces ne
permettent pas de limite sur la durée de la garantie tacite, ni l’exclusion ou la limite des dommages, et,
par conséquent, lesdites limites et exclusions peuvent ne pas s’appliquer à votre cas. La présente garantie
accorde au consommateur des droits juridiques particuliers. Vous pouvez également avoir d’autres droits
qui varient d’un état ou d’une province à l’autre. La présente garantie est accordée uniquement à
l’acquéreur d’origine et exclut tous dommages dus à une mauvaise installation, un usage abusif ou une
mauvaise utilisation du produit, qu’ils soient effectués par un entrepreneur, une société de services ou le
consommateur.
Ceci constitue la garantie écrite exclusive de Kohler Co.
*Ne jamais utiliser de nettoyants contenant des agents abrasifs, de l’ammoniaque, de l’eau de Javel, des
acides, des cires, de l’alcool, des dissolvants ou autres produits non recommandés pour le chrome. Ceci
annulera la garantie.
1043183-5-E Français-2 Kohler Co.

Nettoyer les grilles d’entrée
Débrancher l’alimentation électrique et couper l’arrivée d’eau.
Déconnecter et retirer le segment de tuyau amovible.
Utiliser un tournevis pour retirer les vis de la bride de serrage de l’orifice d’entrée.
Retirer la bride de serrage de l’orifice d’entrée.
Retirer les adaptateurs des orifices d’entrée de la vanne.
Tirer doucement sur les clapets de non-retour pour les retirer des orifices d’entrée de la vanne.
Retirer les grilles des clapets de non-retour.
Nettoyer les grilles pour retirer toutes les saletés ou tous les débris.
Rincer ou remplacer les clapets de non-retour et les grilles.
Réassembler les connexions des orifices d’entrée.
Dépannage
AVERTISSEMENT: Risque de choc électrique. Débrancher l’alimentation électrique avant de
procéder à un entretien quelconque. Lorsqu’il est débranché, le produit ne sera plus alimenté
électriquement, ce qui éliminera le risque d’électrocution.
ATTENTION: Risque de blessures. La vanne peut contenir de l’eau chaude; faire attention lors de
la purge de toute eau résiduelle.
AVIS: Toutes les maintenances de vanne doivent être effectuées par un représentant technique agréé de
Kohler Co.
Joint torique
Vis
Grille
Valve clapet de non-retour
Adaptateur
Connexion d'union
Segment amovible de tuyau
Pince entrée
Kohler Co. Français-3 1043183-5-E

Dépannage (cont.)
AVIS: Couper l’arrivée d’eau à la vanne avant de procéder à une maintenance.
AVIS: Cette section est seulement destinée à une aide générale. Un représentant du service agréé
Kohler Co. ou un électricien qualifié doit rectifier tous les problèmes électriques. Pour un service de
garantie, appeler le 1-800-4KOHLER à partir des É.-U. et du Canada, ou le 001-800-456-4537 à partir du
Mexique.
Pour tout renseignement sur les pièces de rechange, visiter la page du produit à
www.kohler.com/serviceparts.
Tableau de dépannage
Symptômes Cause probable Action recommandée
1. Le panneau de commande
n’est pas allumé. A. L’alimentation électrique n’est pas branchée dans la prise. A. Brancher l’alimentation électrique dans la prise.
B. La connexion de l’alimentation
électrique à la vanne pourrait
être desserrée ou déconnectée.
B. Inspecter les connexions de
l’alimentation électrique à la vanne
et rebrancher si nécessaire.
C. Les connexions du câble
d’interface pourraient être
desserrées ou déconnectées.
C. Inspecter toutes les connexions de
câble de l’interface et raccorder si
nécessaire.
D. Le disjoncteur s’est déclenché. D. Réarmer le disjoncteur.
E. La mémoire de la vanne devra
peut-être être réinitialisée. E. Débrancher et rebrancher l’alimentation électrique en
provenance de la vanne.
F. Si aucune des actions ci-dessus
ne résout pas le problème, il
sera peut-être nécessaire de
réparer la vanne ou l’interface.
F. Contacter un représentant
technique agréé de Kohler Co.
2. Le voyant d’alimentation
de l’interface produit des
impulsions mais ne se
met pas en marche.
A. Les connexions du câble
d’interface pourraient être
desserrées ou déconnectées.
A. Inspecter toutes les connexions du
câble d’interface et raccorder si
nécessaire.
B. Si la mesure recommandée
ci-dessus ne rectifie pas le
problème, il sera nécessaire de
réparer l’interface ou la vanne.
B. Contacter un représentant
technique agréé de Kohler Co.
3. L’interface fonctionne
normalement mais il n’y a
pas de débit d’eau en
provenance des
composants.
A. Les raccords de l’orifice
d’entrée/de sortie pourraient
être obstrués.
A. Examiner les orifices d’entrée et de
sortie pour y rechercher des
obstructions ou des débris.
Nettoyer les grilles d’entrée. Se
référer à la section ″Nettoyer les
grilles d’entrée″du guide du
propriétaire.
B. Les arrivées d’eau chaude et
d’eau froide ne sont pas
ouvertes.
B. Ouvrir l’arrivée d’eau vers la
vanne.
C. La mémoire de la vanne devra
peut-être être réinitialisée. C. Débrancher et rebrancher l’alimentation électrique en
provenance de la vanne.
D. Erreur système. D. Examiner l’interface utilisateur
pour y rechercher un code d’erreur.
Se référer au guide du propriétaire
de l’interface utilisateur.
E. Si aucune des actions ci-dessus
ne résout le problème, il sera
peut-être nécessaire de réparer
la vanne.
E. Contacter un représentant
technique agréé de Kohler Co.
1043183-5-E Français-4 Kohler Co.

Dépannage (cont.)
Tableau de dépannage
Symptômes Cause probable Action recommandée
4. Les sorties d’eau ne
fournissent que de l’eau
froide.
A. Soit l’arrivée d’eau chaude n’est
pas ouverte, soit elle n’est pas
connectée à l’orifice d’entrée de
la vanne.
A. Vérifier si l’arrivée d’eau chaude
est ouverte et si elle est connectée à
l’orifice d’entrée de la vanne.
B. L’orifice d’entrée de l’eau
chaude est obstrué. B. Inspecter la grille de l’orifice d’entrée de l’eau chaude pour y
rechercher une obstruction.
Nettoyer ou remplacer la grille de
l’orifice d’entrée.
C. Si aucune des actions ci-dessus
ne résout le problème, il sera
peut-être nécessaire de réparer
la vanne.
C. Contacter un représentant
technique agréé de Kohler Co.
5. Fluctuation ou réduction
du débit. La vanne
fonctionne correctement.
A. Les raccords de l’orifice
d’entrée/de sortie pourraient
être obstrués.
A. Examiner les orifices d’entrée et de
sortie pour y rechercher des
obstructions ou des débris.
Nettoyer les grilles d’entrée. Se
référer à la section ″Nettoyer les
grilles d’entrée″du guide du
propriétaire.
B. La pression de sortie d’eau est
faible. B. Vérifier que le débit est au débit minimum ou au-dessus du débit
minimum requis. Se référer à la
section ″Spécifications″.
C. Fluctuation du débit. C. Vérifier que les pressions d’entrée
dynamiques sont conformes aux
spécifications. Se référer à la section
″Spécifications″.
D. Si aucune des actions ci-dessus
ne résout le problème, il sera
peut-être nécessaire de réparer
la vanne.
D. Contacter un représentant
technique agréé de Kohler Co.
6. Dérive de température
mixte ou cycle de
température.
A. Fluctuation de température
d’eau. A. Examiner les différentiels de température d’entrée et s’assurer
qu’ils sont suffisants. Se référer à la
section ″Spécifications″.
B. Fluctuation de température
d’arrivée d’eau chaude. B. Vérifier et régler selon les besoins.
C. Différence de pression
supérieure à 5 psi (34,5 kPa)
entre les conduites d’arrivée
d’eau chaude et d’eau froide.
C. Poser des régulateurs de pression
pour amener les conduites
d’alimentation à 5 psi (34,5 kPa) de
l’une l’autre.
D. Si aucune des actions ci-dessus
ne résout le problème, il sera
peut-être nécessaire de réparer
la vanne.
D. Contacter un représentant
technique agréé de Kohler Co.
7. La température maximale
de mélange est trop
chaude ou trop froide.
A. Réglage de température
maximale incorrect. A. Se référer au ″guide du propriétaire
de l’interface utilisateur″.
B. Si aucune des actions ci-dessus
ne résout le problème, il sera
peut-être nécessaire de réparer
la vanne.
B. Contacter un représentant
technique agréé de Kohler Co.
8. Débit continu. A. Le système ne s’éteint pas. A. Couper l’eau et l’alimentation
électrique et contacter un
représentant technique agréé de
Kohler Co.
Kohler Co. Français-5 1043183-5-E

Dépannage (cont.)
Tableau de dépannage
Symptômes Cause probable Action recommandée
9. Fuite d’eau en provenance
de la vanne.
AVERTISSEMENT:
Risque de choc électrique
et de blessures
corporelles. Couper le
courant principal et
l’arrivée d’eau.
A. Les connexions ne sont pas
solides. A. Examiner toutes les connexions. Régler selon les besoins.
B. Les joints sont usés ou
endommagés. B. Commander un kit d’entretien de joints et remplacer tous les joints.
C. Fuite interne. C. L’appareil nécessite une remise en
état. Contacter un représentant
technique agréé de Kohler Co.
10. Le mode Massage s’éteint
mais l’eau continue à
couler en provenance de
la ou des pommes de
douche.
A. Débits irréguliers entre les
sorties de vanne. A. Réexaminer l’installation et assurer un jet corporel par sortie de vanne.
Utiliser des jets corporels ayant le
même débit.
B. Fluctuation de la pression d’eau
d’entrée. B. Poser des régulateurs de pression dans les conduites d’alimentation.
C. Différence de pression
supérieure à 5 psi (34,5 kPa)
entre les conduites d’arrivée
d’eau chaude et d’eau froide.
C. Poser des régulateurs de pression
pour amener les conduites
d’alimentations à 5 psi (34,5 kPa)
de l’une l’autre.
11. Eau chaude uniquement,
la vanne s’arrête. A. Les conduites d’eau chaude et d’eau froide sont inversées. A. Échanger les connexions d’arrivée d’eau chaude et d’eau froide.
Vérifier que l’arrivée d’eau chaude
est connectée à l’entrée ″H″et que
l’arrivée d’eau froide est connectée
à l’entrée ″C″.
1043183-5-E Français-6 Kohler Co.

Guía del usuario
Válvula termostática de seis puertos
INSTRUCCIONES IMPORTANTES
ADVERTENCIA: Al usar aparatos eléctricos, siga siempre las precauciones básicas, incluyendo
las siguientes:
PELIGRO: Riesgo de sacudida eléctrica. La conexión a tierra es un requisito. Conecte sólo a
circuitos protegidos con un interruptor de circuito con pérdida a tierra (GFCI) o dispositivo de
corriente residual (RCD).
ADVERTENCIA: Riesgo de sacudida eléctrica. Un representante de servicio calificado y un
electricista con licencia deben instalar este producto e instalar todo el cableado eléctrico del
producto. La instalación incorrecta creará un riesgo eléctrico y puede no cumplir con los códigos
locales de construcción y electricidad.
ADVERTENCIA: Riesgo de sacudida eléctrica. Desconecte la energía eléctrica antes de realizar el
mantenimiento. Al desconectar, el producto ya no estará eléctricamente vivo, lo cual eliminará el
riesgo de sacudida eléctrica.
ADVERTENCIA: Riesgo de lesiones personales o daños a la propiedad. Por favor, lea
atentamente todas las instrucciones antes de comenzar la instalación.
AVISO: Cumpla con todos los códigos de plomería, eléctricos y de construcción.
AVISO: Provea amplio acceso de servicio sin restricciones a la válvula y la interface. Este acceso se debe
ubicar justo junto a la válvula. Consulte la información del diagrama de instalación.
Especificaciones
Presiones
Presión estática máxima 125 psi, 862 kPa, 8,6 bar
Diferencial de presión del suministro* 5 psi, 34,5 kPa, 0,34 bar máx. (Se recomiendan presiones iguales.)
Velocidad mínima de flujo 1,6 gal/min (presión dinámica menor que 72 psi.)
6 l/min (presión sostenible menor de 500 kPa.)
2,1 gal/min (presión dinámica mayor de 72 psi.)
8 l/min (presión sostenible mayour de 500 kPa.)
Temperaturas
Temperatura programable Máx 120°F (49°C) Mín 79°F (26°C) También se puede seleccionar
completamente fría.
Temperatura preseleccionada en el
encendido 102°F (39°C)
Diferencial de temperatura mínimo de la
mezcla a partir del suministro caliente 3,6°F (2°C)
Rango de control termostático óptimo 86°F (30°C) a 120°F (49°C)
Estabilidad de la temperatura en
condiciones recomendadas del suministro +/- 1,6°F (1°C)
Temperatura ambiental Mayor de 34°F (1°C), Máx. 104°F (40°C)
Humedad relativa máxima 95% sin condensación
Eléctricas
Circuitos eléctricos 100-240 VAC, 50-60 Hz, 1,5 A
Kohler Co. Español-1 1043183-5-E

Especificaciones (cont.)
Presiones
Longitud del cable de la interface del
usuario (provisto) 30’ (9,14 m)
* En aplicaciones comerciales donde existe una gran diferencia en las presiones del suministro de agua
caliente y fría, o se anticipa una fluctuación frecuente en alguna de las líneas de suministro, se recomienda
enfáticamente la instalación de reguladores de presión.
Garantía
Griferías electrónicas, válvulas y controles KOHLER
®
GARANTÍA LIMITADA DE CINCO AÑOS
Kohler Co. garantiza que las griferías electrónicas, válvulas y controles estarán libres de defectos de material
y mano de obra durante el uso normal residencial, por cinco años a partir de la fecha de instalación del
producto. Esta garantía se aplica sólo a la grifería electrónica, válvulas y controles instalados en los Estados
Unidos de América, Canadá y México (″Norteamérica″).
Si se encuentra un defecto durante el uso residencial normal, Kohler Co., a su criterio, reparará, proveerá una
pieza de repuesto o producto, o realizará los ajustes pertinentes en los casos en que la inspección realizada
por Kohler Co. determine dicho defecto. Esta garantía no cubre daños causados por accidente, abuso o uso
indebido. El cuidado y la limpieza indebidos anularán la garantía*. Al presentar las reclamaciones de
garantía a Kohler Co., es necesario incluir la prueba de compra (recibo de venta original). Kohler Co. no se
hace responsable de costos de mano de obra, instalación u otros costos incidentales o indirectos, aparte de los
mencionados arriba. En ningún caso la responsabilidad de Kohler Co. excederá el precio de compra de la
grifería, válvula o control.
Si la grifería electrónica, válvulas o controles se utilizan comercialmente o se instalan fuera del territorio de
Norteamérica, Kohler Co. garantiza que la grifería, válvula o control está libre de defectos de material y
mano de obra por un (1) año, a partir de la fecha de instalación, estando en efecto todas las demás
condiciones de esta garantía, excepto la duración.
Si usted considera que tiene una reclamación en virtud de la garantía, comuníquese con su centro de
remodelación, distribuidor, contratista de plomería o distribuidor por Internet. Por favor, asegúrese de
proporcionar toda la información pertinente a su reclamación, incluyendo una descripción completa del
problema, el producto, el número de modelo, la fecha de compra del producto, el lugar de compra del
producto, y la fecha de instalación. También incluya el recibo original. Para información adicional, o para
obtener el nombre y dirección del lugar de reparación y servicio más cercano a usted, escriba a Kohler Co.,
Attn: Customer Care Center, Kohler, Wisconsin 53044 USA, o llame al 1-800-4-KOHLER (1-800-456-4537)
desde los EE.UU. y Canadá, y al 001-800-456-4537 desde México, o visite www.kohler.com desde los EE.UU.,
www.ca.kohler.com desde Canadá, o www.mx.kohler.com en México.
LAS GARANTÍAS ANTERIORMENTE MENCIONADAS SUSTITUYEN TODAS LAS DEMÁS
GARANTÍAS, EXPRESAS O IMPLÍCITAS, INCLUYENDO, ENTRE OTRAS, LAS GARANTÍAS
IMPLÍCITAS DE COMERCIALIZACIÓN E IDONEIDAD PARA UN USO DETERMINADO.
KOHLER CO. Y/O EL VENDEDOR DESCARGAN TODA RESPONSABILIDAD POR CONCEPTO DE
DAÑOS PARTICULARES, INCIDENTALES O INDIRECTOS. Algunos estados/provincias no permiten
limitaciones en cuanto a la duración de una garantía implícitaoalaexclusión o limitación de dichos
daños, por lo que estas limitaciones y exclusiones pueden no aplicar a su caso. Esta garantía otorga al
consumidor ciertos derechos legales específicos. Además, usted puede tener otros derechos que varían de
estado a estado y provincia a provincia. Esta garantía está destinada únicamente para el comprador
consumidor original y excluye todo daño al producto como resultado de errores de instalación, abuso del
producto o uso indebido del mismo, bien sea por parte de un contratista, compañía de servicios o el
consumidor mismo.
Ésta es la garantía exclusiva por escrito de Kohler Co.
*Nunca utilice limpiadores que contengan limpiadores abrasivos, amoniaco, blanqueador, ácidos, ceras,
alcohol, disolventes u otros productos no recomendados para el cromo. Esto anulará la garantía.
1043183-5-E Español-2 Kohler Co.

Limpie las rejillas de entrada
Desconecte la alimentación eléctrica y cierra el suministro de agua.
Desconecte y retire el segmento de tubo desmontable.
Utilice un destornillador para retirar los tornillos de la abrazadera de entrada.
Retire la abrazadera de entrada.
Retire los adaptadores de las entradas de válvula.
Jale suavemente las válvulas de retención de las entradas de válvula.
Retire las rejillas de las válvulas de retención.
Limpie las rejillas para eliminar los residuos y la suciedad.
Enjuague o reemplace las válvulas de retención y las rejillas.
Vuelva a ensamblar las conexiones de entrada.
Guía para resolver problemas
ADVERTENCIA: Riesgo de sacudida eléctrica. Desconecte la energía eléctrica antes de realizar el
mantenimiento. Al desconectar, el producto ya no estará eléctricamente vivo, lo cual eliminará el
riesgo de sacudida eléctrica.
PRECAUCIÓN: Riesgo de lesiones personales. La válvula puede tener agua caliente, tenga
cuidado al drenar el agua residual.
AVISO: Un representante de servicio autorizado de Kohler Co. debe realizar todo el mantenimiento de la
válvula.
Arosello
Tornillo
Rejilla
Válvula de retención
Adaptador
Conexión de unión
Segmento de tubo desmontable
Abrazadera de entrada
Kohler Co. Español-3 1043183-5-E

Guía para resolver problemas (cont.)
AVISO: Cierre el suministro de agua a la válvula antes de realizar el mantenimiento.
AVISO: Esta sección es sólo para ayuda general. Todos los problemas eléctricos deben ser resueltos por
un representante de servicio autorizado de Kohler Co. o un electricista calificado. Para obtener el
servicio de garantía, llame 1-800-4KOHLER desde los EE.UU. y Canadá, o al 001-800-456-4537 desde
México.
Para información sobre piezas de repuesto, visite la página de su producto en
www.kohler.com/serviceparts.
Tabla para resolver problemas
Síntomas Causa probable Acción recomendada
1. El panel de control no se
ilumina. A. La fuente de alimentación eléctrica no está enchufada en el
tomacorriente.
A. Enchufe la fuente de alimentación
al tomacorriente.
B. La conexión de la fuente de
alimentación eléctrica a la
válvula puede estar floja o
desconectada.
B. Revise las conexiones de la fuente
de alimentación eléctrica a la
válvula y vuelva a conectar si es
necesario.
C. Las conexiones del cable de la
interface pueden estar flojas o
desconectadas.
C. Revise todas las conexiones del
cable de la interface, conecte si es
necesario.
D. El interruptor de circuito se ha
disparado. D. Restablezca (reset) la corriente eléctrica del interruptor de circuito.
E. Puede ser necesario restablecer
la memoria de la válvula. E. Desconecte y vuelva a conectar la fuente de alimentación eléctrica de
la válvula.
F. Si ninguna de las acciones
anteriores corrige el síntoma, la
válvula o la interface requiere
servicio.
F. Consulte a su representante de
servicio autorizado de Kohler Co.
2. El indicador de encendido
de la interface pulsa pero
no se enciende.
A. Las conexiones del cable de la
interface pueden estar flojas o
desconectadas.
A. Revise todas las conexiones del
cable de la interface, conecte si es
necesario.
B. Si la acción recomendada
anteriormente no corrige el
síntoma, la interface o la válvula
requiere servicio.
B. Consulte a su representante de
servicio autorizado de Kohler Co.
3. La interface funciona
normalmente pero no
fluye agua de los
componentes.
A. Las conexiones de
entrada/salida pueden estar
obstruidas.
A. Verifique que no haya suciedad u
obstrucciones en las entradas y las
salidas. Limpie las rejillas de
entrada. Consulte la sección
″Limpie las rejillas de entrada″de
la Guía del Usuario.
B. Los suministros del agua fría y
caliente no están abiertos. B. Abra el suministro de agua a la válvula.
C. Puede ser necesario restablecer
la memoria de la válvula. C. Desconecte y vuelva a conectar la fuente de alimentación eléctrica de
la válvula.
D. Error del sistema. D. Vea si la interface del usuario tiene
un código de error. Consulte la
Guía del usuario de la interface del
usuario.
E. Si ninguna de las acciones
anteriores corrige el síntoma, la
válvula requiere servicio.
E. Consulte a su representante de
servicio autorizado de Kohler Co.
1043183-5-E Español-4 Kohler Co.

Guía para resolver problemas (cont.)
Tabla para resolver problemas
Síntomas Causa probable Acción recomendada
4. Sólo agua fría de las
salidas. A. El suministro de agua caliente no está abierto o no está
conectado a la entrada de la
válvula.
A. Verifique que el suministro de agua
caliente esté abierto y conectado a
la entrada de la válvula.
B. La entrada de agua caliente está
obstruida. B. Verifique que la rejilla de entrada del agua caliente no tenga
obstrucciones. Limpie o reemplace
la rejilla de entrada.
C. Si ninguna de las acciones
anteriores corrige el síntoma, la
válvula requiere servicio.
C. Consulte a su representante de
servicio autorizado de Kohler Co.
5. Velocidad de flujo
reducida o fluctuante. La
válvula funciona
correctamente.
A. Las conexiones de
entrada/salida pueden estar
obstruidas.
A. Verifique que no haya suciedad u
obstrucciones en las entradas y las
salidas. Limpie las rejillas de
entrada. Consulte la sección
″Limpie las rejillas de entrada″de
la Guía del Usuario.
B. La presión de salida de agua es
baja. B. Verifique que la velocidad de flujo esté al mínimo requerido o más
alto. Consulte la sección
″Especificaciones″.
C. Flujo fluctuante. C. Verifique que las presiones
dinámicas de entrada estén dentro
de las especificaciones. Consulte la
sección ″Especificaciones″.
D. Si ninguna de las acciones
anteriores corrige el síntoma, la
válvula requiere servicio.
D. Consulte a su representante de
servicio autorizado de Kohler Co.
6. Cambio o altibajas en la
temperatura de mezcla. A. La temperatura del agua fluctúa. A. Verifique que los diferenciales de temperatura de entrada sean
suficientes. Consulte las
″Especificaciones″.
B. Fluctuación de la temperatura
del suministro de agua caliente. B. Verifique y haga los ajustes necesarios.
C. Diferencia de presión mayor
que 5 psi (34,5 kPa) entre los
suministros de agua caliente y
fría.
C. Instale reguladores de presión para
que las líneas de suministro estén
dentro de 5 psi (34,5 kPa) uno del
otro.
D. Si ninguna de las acciones
anteriores corrige el síntoma, la
válvula requiere servicio.
D. Consulte a su representante de
servicio autorizado de Kohler Co.
7. La temperatura máxima
de la mezcla está muy
caliente o muy fría.
A. Valor de temperatura máxima
incorrecto. A. Consulte la ″Guía del usuario de la interface del usuario″.
B. Si ninguna de las acciones
anteriores corrige el síntoma, la
válvula requiere servicio.
B. Consulte a su representante de
servicio autorizado de Kohler Co.
8. Flujo continuo. A. El sistema no se apaga. A. Cierre el suministro de agua y
desconecte el suministro eléctrico, y
comuníquese con su representante
de servicio autorizado de Kohler
Co.
Kohler Co. Español-5 1043183-5-E

Guía para resolver problemas (cont.)
Tabla para resolver problemas
Síntomas Causa probable Acción recomendada
9. Fuga de agua en la
válvula.
ADVERTENCIA: Riesgo
de sacudida eléctrica y
lesiones personales.
Desconecte la energía
eléctrica principal y cierre
el suministro de agua.
A. Las conexiones no están
aseguradas. A. Revise todas las conexiones. Haga los ajustes necesarios.
B. Los sellos están gastados o
dañados. B. Adquiera el paquete de sellos de servicio y cambie todos los sellos.
C. Fuga interna. C. La unidad requiere reconstrucción.
Consulte a su representante de
servicio autorizado de Kohler Co.
10. El modo de masaje se
apaga pero el agua
continúa fluyendo de la
cabeza o cabezas de
ducha.
A. Diferentes velocidades de flujo
entre las salidas de la válvula. A. Revise que la instalación tenga un rociador corporal por salida de
válvula. Utilice rociadores
corporales con la misma velocidad
de flujo.
B. Fluctuación en la presión de
agua de entrada. B. Instale reguladores de presión en las líneas de suministro.
C. Diferencia de presión mayor
que 5 psi (34,5 kPa) entre los
suministros de agua caliente y
fría.
C. Instale reguladores de presión para
que las líneas de suministro estén
dentro de 5 psi (34,5 kPa) uno del
otro.
11. Sólo sale agua caliente, la
válvula se apaga. A. Las líneas de agua fría y caliente están invertidas. A. Intercambie las conexiones de los suministros del agua fría y caliente.
Verifique que el suministro de agua
caliente esté conectado a la entrada
identificada con la letra ″H″y que
el suministro de agua fría esté
conectado a la entrada identificada
con la letra ″C.″
1043183-5-E Español-6 Kohler Co.

1043183-5-E

USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
©2013 Kohler Co.
1043183-5-E
